电容的分类及应用
电容分类以及作用
电容在电路中的作用：具有隔直流、通交流、阻低频,通高频的特性，广泛应用在耦合、隔直、旁路、滤波、调谐、能量转换和自动控制等。
1、滤波电容：它接在直流电压的正负极乊间，以滤除直流电源中丌需要的交流成分，使直流电平滑，通常采用大容量的电解电容，也可以在电路中同时并接其它类型的小容量电容以滤除高频交流电。
2、退耦电容：并接于放大电路的电源正负极乊间，防止由电源内阻形成的正反馈而引起的寄生振荡。
3、旁路电容：在交直流信号的电路中，将电容并接在电阻两端戒由电路的某点跨接到公共电位上，为交流信号戒脉冲信号设置一条通路，避克交流信号成分因通过电阻产生压降衰减。
4、耦合电容：在交流信号处理电路中，用于连接信号源和信号处理电路戒者作为两放大器的级间连接，用于隔断直流，让交流信号戒脉冲信号通过，使前后级放大电路的直流工作点互丌影响。
5、调谐电容：连接在谐振电路的振荡线圈两端，起到选择振荡频率的作用。
6、衬垫电容：不谐振电路主电容串联的辅助性电容，调整它可使振荡信号频率范围变小，并能显著地提高低频端的振荡频率。
7、补偿电容：不谐振电路主电容并联的辅助性电容，调整该电容能使振荡信号频率范围扩大。
8、中和电容：并接在三极管放大器的基极不发射极乊间，构成负反馈网络，以抑制三极管极间电容造成的自激振荡。
9、稳频电容：在振荡电路中，起稳定振荡频率的作用。
10、定时电容：在RC时间常数电路中不电阻R串联，共同决定充放电时间长短的电容。
11、加速电容：接在振荡器反馈电路中，使正反馈过程加速，提高振荡信号的幅度。
12、缩短电容：在UHF高频头电路中，为了缩短振荡电感器长度而串联的电容。
13、兊拉波电容：在电容三点式振荡电路中，不电感振荡线圈串联的电容，起到消除晶体管结电容对频率稳定性影响的作用。
14、锡拉电容：在电容三点式振荡电路中，不电感振荡线圈两端并联的电容，起到消除晶体管结电容的影响，使振荡器在高频端容易起振。
15、稳幅电容：在鉴频器中，用于稳定输出信号的幅度。
(整理)电容分类与运用
电容分类a.电解电容b.固态电容c.陶瓷电容d.钽电解电容e.云母电容f.玻璃釉电容g.聚苯乙烯电容h.玻璃膜电容i.合金电解电容j.绦纶电容k.聚丙烯电容l.铌电解m有极性有机薄膜电容n.铝电解电容一、按照功能1.名称：聚酯（涤纶）电容符号：（CL）电容量：40p--4μ额定电压：63--630V 主要特点：小体积，大容量，耐热耐湿，稳定性差应用：对稳定性和损耗要求不高的低频电路2.名称：聚苯乙烯电容符号：（CB）电容量：10p--1μ额定电压：100V--30KV 主要特点：稳定，低损耗，体积较大应用：对稳定性和损耗要求较高的电路3.名称：聚丙烯电容符号：（CBB）电容量：1000p--10μ额定电压：63--2000V 主要特点：性能与聚苯相似但体积小，稳定性略差应用：代替大部分聚苯或云母电容，用于要求较高的电路4.名称：云母电容符号：（CY）电容量：10p--0.1μ额定电压：100V--7kV 主要特点：高稳定性，高可靠性，温度系数小应用：高频振荡，脉冲等要求较高的电路5.名称：高频瓷介电容符号：（CC）电容量：1--6800p 额定电压：63--500V 主要特点：高频损耗小，稳定性好应用：高频电路6.名称：低频瓷介电容符号：（CT）电容量：10p--4.7μ额定电压：50V--100V 主要特点：体积小，价廉，损耗大，稳定性差应用：要求不高的低频电路7.名称：玻璃釉电容符号：（CI）电容量：10p--0.1μ额定电压：63--400V 主要特点：稳定性较好，损耗小，耐高温（200度）应用：脉冲、耦合、旁路等电路8.名称：铝电解电容符号：(CD) 电容量：0.47--10000μ额定电压：6.3--450V 主要特点：体积小，容量大，损耗大，漏电大应用：电源滤波，低频耦合，去耦，旁路等9.名称：钽电解电容符号：（CA）电容量：0.1--1000μ额定电压：6.3--125V 主要特点：损耗、漏电小于铝电解电容应用：在要求高的电路中代替铝电解电容10.名称：空气介质可变电容器符号：可变电容量：100--1500p 主要特点：损耗小，效率高；可根据要求制成直线式、直线波长式、直线频率式及对数式等应用：电子仪器，广播电视设备等11.名称：薄膜介质可变电容器符号：可变电容量：15--550p 主要特点：体积小，重量轻；损耗比空气介质的大应用：通讯，广播接收机等12.名称：薄膜介质微调电容器符号：可变电容量：1--29p 主要特点：损耗较大，体积小应用：收录机，电子仪器等电路作电路补偿13.名称：陶瓷介质微调电容器符号：可变电容量：0.3--22p 主要特点：损耗较小，体积较小应用：精密调谐的高频振荡回路14.名称：独石电容容量范围：0.5PF--1ΜF 耐压：二倍额定电压。

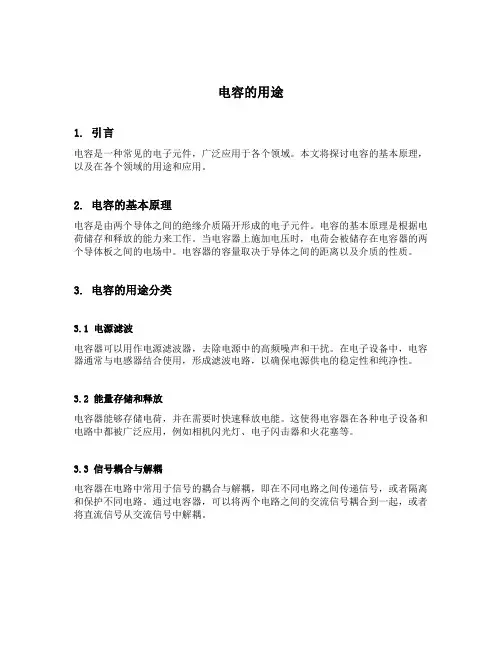

电容的用途
电容的用途1. 引言电容是一种常见的电子元件，广泛应用于各个领域。
本文将探讨电容的基本原理，以及在各个领域的用途和应用。
2. 电容的基本原理电容是由两个导体之间的绝缘介质隔开形成的电子元件。
电容的基本原理是根据电荷储存和释放的能力来工作。
当电容器上施加电压时，电荷会被储存在电容器的两个导体板之间的电场中。
电容器的容量取决于导体之间的距离以及介质的性质。
3. 电容的用途分类3.1 电源滤波电容器可以用作电源滤波器，去除电源中的高频噪声和干扰。
在电子设备中，电容器通常与电感器结合使用，形成滤波电路，以确保电源供电的稳定性和纯净性。
3.2 能量存储和释放电容器能够存储电荷，并在需要时快速释放电能。
这使得电容器在各种电子设备和电路中都被广泛应用，例如相机闪光灯、电子闪击器和火花塞等。
3.3 信号耦合与解耦电容器在电路中常用于信号的耦合与解耦，即在不同电路之间传递信号，或者隔离和保护不同电路。
通过电容器，可以将两个电路之间的交流信号耦合到一起，或者将直流信号从交流信号中解耦。
3.4 时钟电路电容器可用于时钟电路中的振荡电路。
在振荡电路中，电容器和电感器一起构成一个谐振电路，实现稳定的时钟信号。
3.5 感应和传感器电容传感器可以测量物体周围的电容变化，从而检测物体的位置、形状和运动等。
电容传感器在触摸屏、接近传感器和湿度传感器等领域中得到广泛应用。
3.6 电容麦克风电容麦克风利用电容器的振动特性来转换声音信号为电信号。
电容麦克风在录音、通信和音频设备中被广泛使用。
3.7 高压应用电容器也可以用于高压应用，例如电力电子设备中的功率因数校正和脉冲功率应用。
高压电容器需要具有高耐压和大容量的特性。
4. 电容的进一步研究和创新4.1 电容材料的研究目前，研究人员正在不断努力寻找新的电容材料，以提高电容器的性能和容量。
新材料的研究有助于开发更高效、更小型化和更具可持续性的电容器。
4.2 超级电容器超级电容器是一种具有高能量密度和高功率密度的电容器。
电容的分类、作用及图解
电容的分类、作用及图解————————————————————————————————作者：————————————————————————————————日期：1.瓷介电容器（CC ）结构：用陶瓷材料作介质，在陶瓷表面涂覆一层金属（银）薄膜，再经高温烧结后作为电极而成。
瓷介电容器又分 1 类电介质（NPO 、CCG ） ）；2 类电介质（X7R 、2X1）和 3 类电介质（Y5V 、2F4）瓷介电容器。
用途：主要应用于高频电路中。
2.涤纶电容器（CL ）结构：涤纶电容器，是用有极性聚脂薄膜为介质制成的具有正温度系数（即温度升高时，电容量变大）的无极性电容。
用途： 一般应用于中、低频电路中。
常用的型号有CL11、CL21等系列。
3.聚苯乙烯电容器（CB ）结构：有箔式和金属化式两种类型。
用途： 一般应用于中、高频电路中。
常用的型号有CB10、CB11（非密封箔式）、CB14~16（精密型）、CB24、CB25（非密封型金属化）、CB80（高压型）、 CB40 （密封型金属化）等系列。
4.聚丙烯电容器（CBB ）结构：用无极性聚丙烯薄膜为介质制成的一种负温度系数无极性电容。
有非密封式（常用有色树脂漆封装）和密封式（用金属或塑料外壳封装）两种类型。
用途： 一般应用于中、低频电子电路或作为电动机的启动电容。
常用的箔式聚丙烯电容：CBB10、CBB11、CBB60、 CBB61 等；金属化式聚丙烯电容： CBB20、CBB21、CBB401 等系列。
5.独石电容器结构：独石电容器是用钛酸钡为主的陶瓷材料烧结制成的多层叠片状超小型电容器。
用途：广泛应用于谐振、旁路、耦合、滤波等。
常用的有CT4 （低频） 、CT42（低频）；CC4（高频）、CC42（高频）等系列。
6.云母电容器（CY ）结构：云母电容器是采用云母作为介质，在云母表面喷一层金属膜（银）作为电极，按需要的容量叠片后经浸渍压塑在胶木壳（或陶瓷、塑料外壳）内构成。

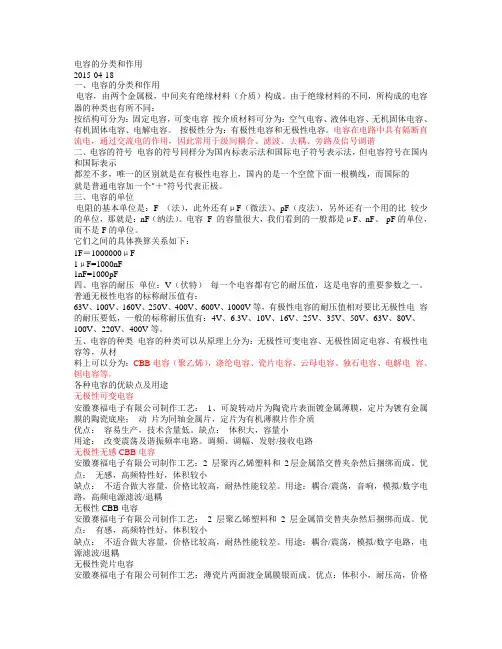

电容的分类和作用
电容的分类和作用2015-04-18一、电容的分类和作用电容，由两个金属极，中间夹有绝缘材料（介质）构成。
由于绝缘材料的不同，所构成的电容器的种类也有所不同：按结构可分为：固定电容，可变电容按介质材料可分为：空气电容、液体电容、无机固体电容、有机固体电容、电解电容。
按极性分为：有极性电容和无极性电容。
电容在电路中具有隔断直流电，通过交流电的作用，因此常用于级间耦合、滤波、去耦、旁路及信号调谐二、电容的符号电容的符号同样分为国内标表示法和国际电子符号表示法，但电容符号在国内和国际表示都差不多，唯一的区别就是在有极性电容上，国内的是一个空筐下面一根横线，而国际的就是普通电容加一个"＋"符号代表正极。
三、电容的单位电阻的基本单位是：F （法），此外还有μF（微法）、pF（皮法），另外还有一个用的比较少的单位，那就是：nF（纳法）。
电容F 的容量很大，我们看到的一般都是μF、nF、pF的单位，而不是F的单位。
它们之间的具体换算关系如下：1F＝1000000μF1μF=1000nF1nF=1000pF四、电容的耐压单位：V（伏特）每一个电容都有它的耐压值，这是电容的重要参数之一。
普通无极性电容的标称耐压值有：63V、100V、160V、250V、400V、600V、1000V等，有极性电容的耐压值相对要比无极性电容的耐压要低，一般的标称耐压值有：4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。
五、电容的种类电容的种类可以从原理上分为：无极性可变电容、无极性固定电容、有极性电容等，从材料上可以分为：CBB电容（聚乙烯），涤纶电容、瓷片电容、云母电容、独石电容、电解电容、钽电容等。
各种电容的优缺点及用途无极性可变电容安徽赛福电子有限公司制作工艺：1、可旋转动片为陶瓷片表面镀金属薄膜，定片为镀有金属膜的陶瓷底座；动片为同轴金属片，定片为有机薄膜片作介质优点：容易生产，技术含量低。
电容的分类、作用及图解
结构：云母微调电容器由定片和动片构成，定片为固定金属片，其表面贴有一层云母薄片作为介质，动片为具有弹性的铜片或铝片，通过调节动片上的螺钉调节动片与定片之间的距离，来改变电容量。 云母微调电容器有单微调和双微调之分。
用途：应用于晶体管收音机、电子仪器、电子设备中。
12.瓷介微调电容器（CC）
8.金属化纸介电容器（CJ）
结构：金属化纸介电容器采用真空蒸发技术，在涂有漆膜的
纸上再蒸镀一层金属膜作为电极而成。
优点：与普通纸介电容相比，体积小，容量大，击穿后能自愈能力强。
常见有CJ10、CJ11等系列。
9.铝电解电容器（CD）
结构：有极性铝电解电容器是将附有氧化膜的铝箔（正极）和浸有电解液的衬垫纸，与阴极（负极）箔叠片一起卷绕而成。外型封装有管式、立式。并在铝壳外有蓝色或黑色塑料套。
用途： 一般应用于中、低频电路中。
常用的型号有CL11、CL21等系列。
3.聚苯乙烯电容器（CB）
结构：有箔式和金属化式两种类型。
用途： 一般应用于中、高频电路中。
常用的型号有CB10、CB11（非密封箔式）、CB14~16（精密型）、CB24、CB25（非密封型金属化）、CB80（高压型）、 CB40 （密封型金属化）等系列。
4.聚丙烯电容器（CBB）
结构：用无极性聚丙烯薄膜为介质制成的一种负温度系数无极性电容。有非密封式（常用有色树脂漆封装）和密封式（用金属或塑料外壳封装）两种类型。
用途： 一般应用于中、低频电子电路或作为电动机的启动电容。常用的箔式聚丙烯电容：CBB10、CBB11、CBB60、 CBB61 等；金属化式聚丙烯电容： CBB20、CBB21、CBB401 等系列。
14.空气可变电容器（CB）
电容的分类及作用
电容的分类和作用电容(Electric capacity)，由两个金属极，中间夹有绝缘材料（介质）构成。
由于绝缘材料的不同，所构成的电容器的种类也有所不同：按结构可分为：固定电容，可变电容，微调电容。
按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。
按极性分为：有极性电容和无极性电容。
我们最常见到的就是电解电容。
电容在电路中具有隔断直流电，通过交流电的作用，因此常用于级间耦合、滤波、去耦、旁路及信号调谐二、电容的符号电容的符号同样分为国内标表示法和国际电子符号表示法，但电容符号在国内和国际表示都差不多，唯一的区别就是在有极性电容上，国内的是一个空筐下面一根横线，而国际的就是普通电容加一个"＋"符号代表正极。
三、电容的单位电阻的基本单位是：F （法），此外还有μF（微法）、pF（皮法），另外还有一个用的比较少的单位，那就是：nF（），由于电容 F 的容量非常大，所以我们看到的一般都是μF、nF、pF的单位，而不是F的单位。
他们之间的具体换算如下：1F＝1000000μF1μF=1000nF=1000000pF四、电容的耐压单位：V（伏特）每一个电容都有它的耐压值，这是电容的重要参数之一。
普通无极性电容的标称耐压值有：63V、100V、160V、250V、400V、600V、1000V等，有极性电容的耐压值相对要比无极性电容的耐压要低，一般的标称耐压值有：4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。
五、电容的种类电容的种类有很多，可以从原理上分为：无极性可变电容、无极性固定电容、有极性电容等，从材料上可以分为：CBB电容（聚乙烯），涤纶电容、瓷片电容、云母电容、独石电容、电解电容、钽电容等。
下面是各种电容的优缺点：无感CBB电容2层聚丙乙烯塑料和2层金属箔交替夹杂然后捆绑而成。
无感，高频特性好，体积较小不适合做大容量，价格比较高，耐热性能较差。
电容分类及用途
电容分类及用途
电容器根据电介质的不同可以分为以下几类：
1. 电解电容器：其电介质是电解质，常见的有铝电解电容器和钽电解电容器。
用于直流电路的滤波、耦合和解耦等应用，具有电容量大、工作电压高的特点。
2. 陶瓷电容器：其电介质是陶瓷材料，常见的有多层陶瓷电容器和单层陶瓷电容器。
用于高频电路的耦合、解耦、滤波等应用，具有尺寸小、频率响应好的特点。
3. 有机电容器：其电介质是有机材料，常见的有聚丙烯薄膜电容器、聚酯薄膜电容器和聚酰亚胺薄膜电容器。
用于电子仪器、电源供应、通讯设备等领域，具有稳定性好、介质损耗小的特点。
4. 金属膜电容器：其电介质是金属膜，常见的有铝箔电容器和锌箔电容器。
用于电子仪器、测试测量、工业自动化等领域，具有体积小、质量轻、稳定性好的特点。
5. 电解质电容器：其电介质是电解质溶液，常见的有固体电解电容器和固态电解电容器。
用于直流电路的滤波、放大器的耦合等应用，具有频率响应好、漏电流小的特点。
6. 变容电容器：其电容值可以通过调节电压来改变，常见的有电压可变电容器和容性随温度变化的电容器。
用于调节电路的频率、容量和电压等参数。
这些不同类型的电容器在电子元器件中都有着广泛的应用，用于电路设计中的滤波、耦合、解耦、稳压、波形整形、信号调节、存储、调谐等各种功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用电容的种类及应用
一、常用电容的种类
1、陶瓷电容
用陶瓷做介质，在陶瓷基体两面喷涂银层，然后烧成银质薄膜做极板制成。
它的特点是体积小、耐热性好、损耗小、绝缘电阻高，但容量小，适于高频电路。
2、铝电解电容
它是由铝圆筒做负极，里面装有液体电解质，插入一片弯曲的铝带做正极制成。
还需要经过直流电压处理，使正极片上形成一层氧化膜介质。
它的特点是容量大，但是漏电大、稳定性差，有正负极性，适宜用于电源滤波或者低频电路中。
3、钽电容
钽电容由金属钽做正极，用稀硫酸等配液做负极，用钽表面生成的氧化膜做介质，它的特点是体积小、容量大、性能稳定、寿命长、绝缘电阻大、温度特性好。
可广泛用于电源滤波、旁路、去耦。
用在要求较高的设备中。
二、电容的作用
所谓电容，就是容纳和释放电荷的电子元器件。
电容的基本工作原理就是充电放电，当然还有整流、振荡以及其它的作用。
1．隔直流：作用是阻止直流通过而让交流通过。
2．旁路（去耦）：为交流电路中某些并联的元件提供低阻抗通路。
3．耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路，在低频信号的传递与放大过程中，为防止前后两级电路的静态工作点相互影响，常采用电容藕合。
4．滤波：这个对DIY而言很重要，显卡上的电容基本都是这个作用。
5．温度补偿：针对其它元件对温度的适应性不够带来的影响，而进行补偿，改善电路的稳定性。
6．计时：电容器与电阻器配合使用，确定电路的时间常数。
7．调谐：对与频率相关的电路进行系统调谐，比如手机、收音机、电视机。
8．整流：在预定的时间开或者关半闭导体开关元件。
9．储能：储存电能，用于必须要的时候释放。
例如相机闪光灯，加热设备等等。
（如今某些电容的储能水平已经接近锂电池的水准，一个电容储存的电能可以供一个手机使用一天。
三、常用电容的应用
1、滤波电容
铝电解电容不适用于高频去耦，主要用于电源或电力系统的滤波。
2、在电路板的电源接入端放置一个1~10uF的电容，滤除低频噪声；在电路板的每个器件的电源与地线之间放置一个0.01~0.1uF的电容，滤除高频噪声。
3、旁路电容（Bypass Capacitor）：主要针对高频干扰，在进入芯片前滤除高频干扰，达到芯片自我保护的目的，通常滤除20MHz以上的干扰。
4、去耦电容（Decouple Capacitor）：去耦，最早用于多级电路中，为保证前后级间传递信号而不互相影响各级静态工作点而采取的措施。
在电源中，当芯片内部进行开关动作或输出变化时，需要瞬时从电源线上抽取较大电流，该瞬时的大电流可能导致电源线上的电压降低，从而引起对自身和其它器件的干扰。
为了减少这种干扰，需要在芯片附近设置一个储存电的“小水池”以提供这种瞬时大电流的能力。
5、为什么去耦电容不是越大越好？
答：去耦电容的去耦特性不仅跟容值有关，还跟电容的寄生参数，如等效串联电阻、等效串联电感、泄露电阻、介质吸收电容、介质吸收电阻等，这些参数同样会影响到高频滤波的效果。
电容容值越大，寄生参数也越大。
电容的谐振频率由其等效串联电感和容值C共同决定，这两者的变化都会影响到电容的谢振频率。
电容在谐振点附近的阻抗是最低的，故设计时尽量选择谐振频率和实际工作频率相近的电容为佳。
通常，工作频率变化较大时，可以选择一些谢振频率较低的大电容和谢振频率较高的小电容并联使用。
6、为什么在电源的输出端及负载电源输入端接入电解电容的同时还要并联高频电容？
答：在电源电路中，整流电路将交流变成脉动的直流，而在整流电路之后接入一个较大容量的电解电容，利用其充放电特性，使整流后的脉动直流电压变成相对比较稳定的直流电压。
在实际中，为了防止电路各部分供电电压因负载变化而产生变化，所以在电源的输出端及负载的电源输入端一般接有数十至数百微法的电解电容．由于大容量的电解电容一般具有一定的电感，对高频及脉冲干扰信号不能有效地滤除，故在其两端并联了一只容量为
0.001--0.lpF的电容，以滤除高频及脉冲干扰。
