机械设计制造基础第五章练习题与答案
高教版(多学时)《机械基础》第五章习题电子教案
高教版(多学时)《机械基础》第五章习题精品文档《机械基础》第五章习题（多学时）一、填空题1、键连接可分为连接、连接、连接等。
平键连接按用途可分为平键连接、平键连接、平键连接。
2、普通平键为工作面，有、、三种型式，型键定位好，应用广泛，型键用于轴端。
3、平键是标准件。
普通平键的规格采用标记。
b为，h 为，L为。
键B16x10 x100表示：。
平键连接挤压强度校核公式为。
4、花键连接已标准化，按齿形的不同分为花键、花键。
5、销连接按用途分销、销、销；按形状分为销、销、销。
6、圆锥销具有锥度为的锥度，以直径为标准值。
7、螺纹的主要参数有、、、、、、和或。
8、螺纹以为公称直径。
螺纹的螺距、导程、线数的关系式：。
9、常用的螺纹类型：作连接的螺纹是螺纹、螺纹、螺纹；作传动的螺纹是螺纹、螺纹、螺纹。
10、普通螺纹的牙型角为。
管螺纹的牙型角为。
米制锥螺纹的牙型角为。
矩形螺纹的牙型角为。
梯形螺纹的牙型角为。
锯齿形螺纹的工作面牙侧角为，非工作面牙侧角收集于网络，如有侵权请联系管理员删除精品文档为。
11、螺纹连接的基本类型有连接，连接，连接，连接。
12、螺旋传动由、和组成，将运动变换为运动，主要类型有机构、机构、机构。
13、联轴器有联轴器、无弹性元件的挠性联轴器、非金属弹性元件的挠性联轴器、挠性联轴器四种。
无弹性元件的挠性联轴器常用的有联轴器、联轴器、联轴器。
非金属弹性元件的挠性联轴器主要有联轴器、联轴器。
14、刚性联轴器有联轴器、联轴器。
万向联轴器一般两个成对使用，且应满足三个条件：○1；○2；○3。
15、常用的离合器有：离合器、离合器。
16、弹性连接的功用有○1；○2；○3；○4。
17、连接的类型很多，可分为连接和连接。
常见的动连接有各种连接和连接；可拆的静连接有连接、连接、连接。
焊接、铆接、胶接属于不可拆静连接。
二、选择题1、两被连接件不厚都是通孔时应采用（）A、螺栓连接B、双头螺柱连接C、螺钉连接D、紧定螺钉连接2、可将两轴在传动中随时分离或结合可采用（）A、联轴器B、离合器C、制动器D、电器3、下面的联轴器必须两套成对使用是（）。
机械设计制造基础 试题及答案(参考)
机械设计制造基础试题及答案(参考)机械设计制造基础试题及答案(参考)机械设计制造是工程领域中的重要一环，考察了学生对于机械设计的基本理论和应用能力。
以下是一套机械设计制造基础试题及答案的参考，供学习和考试准备之用。
第一部分：选择题1. 下面哪个选项是机械设计流程的正确顺序？a) 概念设计 -> 详细设计 -> 制造 -> 验证b) 验证 -> 制造 -> 概念设计 -> 详细设计c) 详细设计 -> 概念设计 -> 制造 -> 验证d) 制造 -> 验证 -> 详细设计 -> 概念设计答案：c) 详细设计 -> 概念设计 -> 制造 -> 验证2. 以下哪个工程图纸是用来标明零件尺寸、公差和表面质量要求的？a) 示意图b) 剖视图c) 工序卡d) 详图答案：d) 详图3. 下面哪个选项不是机械设计的基本原则之一？a) 强度原则b) 制造成本原则c) 美观原则d) 可维修原则答案：c) 美观原则4. 机械零件制造中的公差是指什么？a) 零件尺寸的上限和下限范围b) 零件的形状和表面粗糙度c) 零件的材料和硬度d) 零件的重量和密度答案：a) 零件尺寸的上限和下限范围5. 以下哪个工艺方法适用于加工复杂形状的零件？a) 铣削b) 铸造c) 锻造d) 切割答案：a) 铣削第二部分：简答题1. 请简要说明机械设计流程的基本步骤。
答案：机械设计流程的基本步骤包括概念设计、详细设计、制造和验证。
概念设计阶段主要确定产品的主要功能、结构和形状；详细设计阶段将概念设计转化为具体的工程图纸，并标明尺寸、公差等要求；制造阶段按照详细设计的要求进行零件加工、装配等工艺操作；验证阶段对制造的产品进行性能测试和质量检测，确保产品符合设计要求。
2. 请简述机械设计中的三个基本原则。
答案：机械设计中的三个基本原则分别是强度原则、制造成本原则和可维修原则。

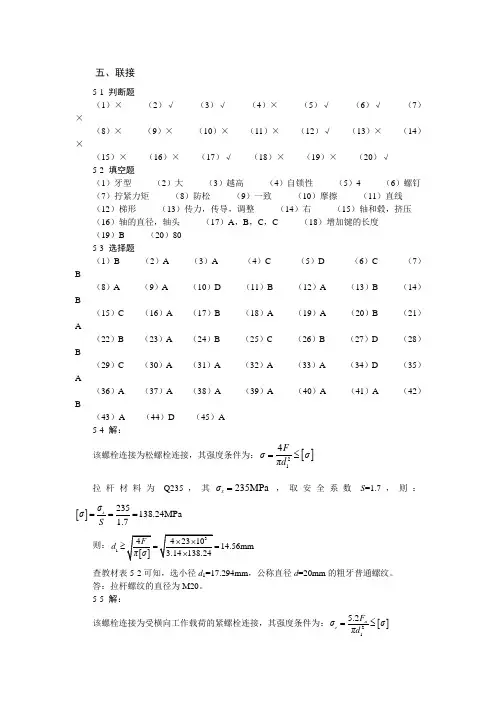

机械设计基础第五章答案
五、联接5-1 判断题（1）× （2）√ （3）√ （4）× （5）√ （6）√ （7）×（8）× （9）× （10）× （11）× （12）√ （13）× （14）×（15）× （16）× （17）√ （18）× （19）× （20）√ 5-2 填空题（1）牙型 （2）大 （3）越高 （4）自锁性 （5）4 （6）螺钉 （7）拧紧力矩 （8）防松 （9）一致 （10）摩擦 （11）直线 （12）梯形 （13）传力，传导，调整 （14）右 （15）轴和毂，挤压 （16）轴的直径，轴头 （17）A ，B ，C ，C （18）增加键的长度 （19）B （20）80 5-3 选择题（1）B （2）A （3）A （4）C （5）D （6）C （7）B（8）A （9）A （10）D （11）B （12）A （13）B （14）B（15）C （16）A （17）B （18）A （19）A （20）B （21）A（22）B （23）A （24）B （25）C （26）B （27）D （28）B（29）C （30）A （31）A （32）A （33）A （34）D （35）A（36）A （37）A （38）A （39）A （40）A （41）A （42）B（43）A （44）D （45）A 5-4 解：该螺栓连接为松螺栓连接，其强度条件为：[]214Fσσπd =≤ 拉杆材料为Q235，其235M P s σ=，取安全系数S =1.7，则：[]235138.24MPa 1.7s σσS === 则：114.56mm d = 查教材表5-2可知，选小径d 1=17.294mm ，公称直径d =20mm 的粗牙普通螺纹。
答：拉杆螺纹的直径为M20。
5-5 解：该螺栓连接为受横向工作载荷的紧螺栓连接，其强度条件为：[]215.2ae F σσπd =≤0Ra CF F F zmf=≥，查教材表5-2可知，M16的螺栓的小径d 1=13.835mm 。
机械制造基础第五章答案
第5章练习题答案1. 单项选择1-1答案：②锻件1-2答案：①铸件1-3答案：①设计1-4答案：②一面两孔1-5 答案：④正常加工1-6 答案：③粗车-半精车-精车1-7 答案：④粗车—半精车—粗磨—精磨1-8 答案：①粗镗—半精镗—精镗1-9 答案：1-10 答案：①上道工序尺寸公差与本道工序尺寸公差之和1-11 答案：③增环的下偏差之和减去减环的上偏差之和1-12 答案：④各组成环公差平方和的平方根1-13 答案：④1.2～1.41-14 答案：①成组技术1-15 答案：①寻找最短路径2. 多项选择2-1答案：①保证相互位置关系原则②保证加工余量均匀分配原则2-2答案：②有利于保证被加工面之间的位置精度③可以简化夹具设计与制造2-3答案：①车削②铣削③磨削④拉削2-4答案：①提高加工表面尺寸精度②提高加工表面形状精度③降低加工表面粗糙度2-5 答案：①先基准后其他②先主后次③先面后孔2-6 答案：①易于保证加工面之间的位置精度②便于管理④可以减小工件装夹时间2-7 答案：③上一工序表面粗糙度和表面缺陷层厚度④上一工序留下的形位误差2-8 答案：③派生式④创成式2-9 答案：①成组编码法②形面描述法④从CAD系统直接获取零件信息2-10 答案：①易于理解②易于编程2-11 答案：①基本时间②辅助时间④工作地服务时间2-12 答案：①装卸工件时间②开停机床时间③测量工件时间2-13 答案：①缩短基本时间②缩短辅助时间④缩短工作地服务时间2-14 答案：①设计变量②目标函数③约束条件2-15 答案：①切削速度②进给量2-16 答案：①最短工序时间②最小工序成本③最大工序利润3. 判断题）3-1 答案：∨3-2 答案：×3-3 答案：∨3-4 答案：∨3-5 答案：×3-6 答案：∨3-7 答案：×3-8 答案：∨3-9 答案：∨提示：综合考虑包容尺寸和被包容尺寸两种情况。
机械制造技术基础(第2版)第五章课后习题答案
《机械制造技术基础》部分习题参考解答第五章工艺规程设计5-1 什么是工艺过程？什么是工艺规程？答：工艺过程——零件进行加工的过程叫工艺过程；工艺规程——记录合理工艺过程有关内容的文件叫工艺规程，工艺规程是依据科学理论、总结技术人员的实践经验制定出来的。
5-2 试简述工艺规程的设计原则、设计内容及设计步骤。
5-3 拟定工艺路线需完成哪些工作？5-4试简述粗、精基准的选择原则，为什么同一尺长方向上粗基准通常只允许用一次？答：粗、精基准的选择原则详见教材P212-214。
粗基准通常只允许用一次的原因是：粗基准一般是毛面，第一次作为基准加工的表面，第二次再作基准势必会产生不必要的误差。
5-5加工习题5-5图所示零件，其粗、精基准应如何选择（标有 符号的为加工面，其余为非加工面）？习题5-5图a)、b)、c)所示零件要求内外圆同轴，端面与孔轴线垂直，非加工面与加工面间尽可能保持壁厚均匀；习题5-5图d)所示零件毛坯孔已铸出，要求孔加工余量尽可能均匀。
习题5-5图解：按题目要求，粗、精基准选择如下图所示。
5-6为什么机械加工过程一般都要划分为若干阶段进行？答：机械加工过程一般要划分为粗加工阶段、半精加工阶段、精加工阶段和光整加工阶段。
其目的是保证零件加工质量，有利于及早发现毛坯缺陷并得到及时处理，有利于合理使用机床设备。
5-7 试简述按工序集中原则、工序分散原则组织工艺过程的工艺特征，各用于什么场合？5-8什么是加工余量、工序余量和总余量？答：加工余量——毛坯上留作加工用的材料层；工序余量——上道工序和本工序尺寸的差值；总余量——某一表面毛坯与零件设计尺寸之间的差值。
5-9 试分析影响工序余量的因素，为什么在计算本工序加工余量时必须考虑本工序装夹误差和上工序制造公差的影响？5-10习题5-10图所示尺寸链中（图中A0、B0、C0、D0是封闭环），哪些组成环是增环？那些组成环是减环？习题5-10图解：如图a)，A0是封闭环，A1, A2, A4, A5, A7, A8是增环，其余均为减环。
机械制造装备设计第五章习题答案
第五章机床夹具设计习题答案1.机床夹具的作用是什麽？有那些要求？（1）机床夹具的作用1）保证加工精度 2）提高生产率 3) 扩大机床的使用范围。
4) 减轻工人的劳动强度，保证生产安全。
（2）机床夹具的要求1）保证加工面的位置精度 2) 夹具的总体方案应与年生产纲领相适应3) 安全、方便、减轻劳动强度 4) 排屑顺畅 5）应有良好的强度、刚度和结构工艺性。
2.机床夹具的组成有那些部分？1）定位元件及定位装置 2）夹紧元件及夹紧装置 3）导向及对刀元件4）动力装置 5）夹具体 6）其它元件及装置不同的生产条件下的夹具，其组成会有不同。
3.何谓六点定位原理“何谓定位的正常情况和非正常情况，它们各包括那些方面？（1）六点定位原理是采用六个按一定规则布置的约束点，限制工件的六个自由度，使工件实现完全定位。
（2）定位的非正常情况是指凡是保证加工位置精度的自由度均已被约束所限制的情况，它可以是完全定位，即限制了六个自由度，也可以是小于六个约束点。
（3）定位的非正常情况包括欠定位和过定位两种。
欠定位是指保证加工精度的某自由度应该被限制而没有被限制的情况。
此情况不能保证加工精度，因此此定位方案是绝对不允许的。
过定位是指为保证加工精度应该被限制的某个自由度被两个或两个以上的约束所重复限制。
一般情况下这是不允许的。
但在工件定位和定位元件精度很高或者在工件刚度很低的情况下，过定位的情况是被允许的。
4.试分析图5－7中a、c方案为什麽属过定位？如何改进的？尚存在什麽问题？5.7过定位及其改进图 5.7 a）：工件下底面有俩个短圆柱销台阶面支撑，为平面约束，限制3个自由度，而每个短圆柱销插入工件孔内，限制了2个自由度，因此共限制了7个自由度，超出了6个，即y方向的移动自由度被重复限制了，因此属于过定位。
C）：工件左端由销的又台阶端面定位，此端面限制了3个自由度，而销的长径比已超过1，属于长销，它限制了4个自由度，共限制了7个自由度，还有转动的自由度没有被限制。
机械制造技术基础课后习题答案(值得拥有)
2-11用P10硬质合金车刀车削b为650N / mm 2的40钢外圆。切削用0量为asp =4mm f=0.6mm/r v=110r/min刀具几何角度为r0 = 10
s 5, 0 0 8 ,k 60, 1mm 0 0。按公式计算及查表方法确定切削
为Fp、Fp、Fc及切削时所消耗的功率。
故最先选择f而影响较大的是v c最后选择v c。
2-17切削液的作用有哪些如何正确选用切削液答切削液的作用冷却作用、润滑作用、清洗作用
切削液的选用应根据加工性质、工件材料、刀具材料、工艺要求等具体情况合理选用切削液
2-18什么叫刀具寿命刀具寿命和磨钝标准有什么关系磨钝标准确定后刀具寿命是否就确定了答刃磨或换刃后的刀具自开始切削直到磨损量达到磨钝标准为止的切削时间称为刀具寿命符号用T单位用min或s。刀具的磨钝标准是衡量刀具是否需要重磨或者换刃的标准磨钝标准确定后在给定的切削用量不变的情况下刀具寿命是确定的若切削用量发生改变刀具寿命也会发生改变。
切削速度正是通过切削厚度压缩比h来影响切削力的若切削速度c增大使h增大变形抗力增大故切a削力a增大反之若vc增大时h减小v变形抗力减小切削力也就随之减小。三者之中sp对切削力的影响最大f次之c最小。在切除相同余量的前提下增大f比sp增大更有利。
2-9什么叫刀具的工件角度参考系什么叫刀具的静态角度参考系这二者有何区别在什么条件下工作角度参考系与标注角度参考系重合答刀具工作参考系是定义刀具工作角度的参考系刀具的静态角度参考系是定义刀具的静态角度的参考系
所以Fc 3765.7KFc =3765.7×0.94=3539.8N Fp 1213.75K Fp =1213.75×0.96=1165.2N Ff K MFf K Kr K
机械设计制造工艺和基础习题及答案
机械制造技术基础习题集第1章练习题1. 单项选择1-1 按照系统的观点，可将生产定义为使生产（ 3 ）转变为生产财富并创造效益的输入输出系统。
①对象②资料③要素④信息1-2 度量生产过程效率的标准是（ 4 ）。
①产量②产值③利润④生产率1-3 制造从广义上可理解为（2 ）生产。
①连续型②离散型③间断型④密集型1-4 精良生产是对（ 4 ）公司生产方式的一种描述。
①波音②通用③三菱④丰田1-5 在先进的工业化国家中，国民经济总产值的约（ 3 ）来自制造业。
① 20% ② 40% ③ 60% ④ 80%1-6 在机械产品中，相似件约占零件总数的（ 3 ）。
① 30% ② 50% ③ 70% ④ 90%1-7 零件分类编码系统是用（ 3 ）对零件有关特征进行描述和识别的一套特定的规则和依据。
①文字②数字③字符④字母1-8 成组技术按（ 4 ）组织生产。
①产品②部件③零件④零件组1-9 CIM是（2 ）和生产技术的综合应用，旨在提高制造型企业的生产率和响应能力。
①高新技术②信息技术③计算机技术④现代管理技术1-10 并行工程是对产品及（ 4 ）进行并行、一体化设计的一种系统化的工作模式。
①零件②设备③工艺装备④相关过程1-11 实行并行工程的企业多采用（ 3 ）的组织形式。
①直线式②职能式③矩阵式④自由式1-12 在多变的市场环境下，影响竞争力的诸要素中（ 1 ）将变得越来越突出。
①时间②质量③成本④服务2. 多项选择2-1 生产要素包括（1234 ）和生产信息。
①生产对象②生产资料③能源④劳动力2-2 21世纪机械制造业发展趋向是（123 ）智能化和清洁化。
①自动化②柔性化③集成化④批量化2-3 专业化协作与扩散生产的形式有（123 ）等。
①组织各种专业化基础零部件生产厂②组织专业化毛坯生产厂③实行工艺性协作④实行主机装配协作2-4 机械零件之间的相似性主要表现在（234 ）等几方面。
①零件名称相似性②零件结构特征相似性③零件材料特征相似性④零件制造工艺相似性2-5 采用生产流程分析法划分零件组的优点是（24 ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精品文档
1. 单项选择
第五章练习题
1-1锥度心轴限制（）个自由度。
① 2 ② 3 ③ 4 ④ 5
1-2小锥度心轴限制（）个自由度。
① 2 ② 3 ③ 4 ④ 5
1-3 在球体上铣平面，要求保证尺寸 H（习图 1-3），必须限制（）个自由度。
① 1 ② 2 ③ 3 ④ 4
习图 1-3
1-4制（
1-5在球体上铣平面，若采用习图 1-4 所示方法定位，则实际限）个自由度。
① 1 ② 2 ③ 3 ④ 4
过正方体工件中心垂直于某一表面打一通孔，必须限制
（1-6
）个自由度。
① 2 ② 3 ③ 4 ④ 5
大批大量生产中广泛采用（）。
习图 1-4①通用夹具
2. 判断题
②专用夹具③成组夹具④组合夹具
2-1 2-2 2-3 2-4 2-5 2-6 2-7 2-8 2-9 2-10在加工工序中用作工件定位的基准称为工序基准。
精基准是指在精加工工序中使用的定位基准。
附加基准是起辅助定位作用的基准。
直接找正装夹可以获得较高的找正精度。
划线找正装夹多用于铸件的精加工工序。
夹具装夹广泛应用于各种生产类型。
欠定位是不允许的。
过定位系指工件实际被限制的自由度数多于工件加工所必须限制的自由度数。
定位误差是由于夹具定位元件制造不准确所造成的加工误差。
组合夹具特别适用于新产品试制。
3. 分析题
3-1 试分析习图 3-1 所示各零件加工所必须限制的自由度：
a）在球上打盲孔φB，保证尺寸 H；
b）在套筒零件上加工φB孔，要求与φD孔垂直相交，且保证尺寸 L；
c）在轴上铣横槽，保证槽宽 B以及尺寸 H和 L；
d）在支座零件上铣槽，保证槽宽 B和槽深 H及与 4 分布孔的位置度。
Z φB
Z
φB
L
X
Y
a）X Y
b）
Z Z L B
Z Z
Y
X
X
c）Y
B
d）
H
习图 3-1
3-2 试分析习图 3-2 所示各定位方案中：①各定位元件限制的自由度；②判断有无欠定位或过定位；③对不合理的定位方案提出改进意见。
a）车阶梯轴小外圆及台阶端面；
b）车外圆，保证外圆与内孔同轴；
c）钻、铰连杆小头孔，要求保证与大头孔轴线的距离及平行度，并与毛坯外圆同轴；
d）在圆盘零件上钻、铰孔，要求与外圆同轴。
Z Y
Z
a）
Y
Z
b）
Z
X
X
X
Y
c）习图 3-2
X
Y d）
3-3 在习图 3-3 所示工件上加工键槽，要求保证尺寸 54−00.14和对称度 0.03。
现有 3 种定位方案，分别如图 b，c，d 所示。
试分别计算 3 种方案的定位误差，并选择最佳方案。
0.03 A
90°
a）
A
b）φ32 -0.01
c）
习图 3-3
d）
3-4某工厂在齿轮加工中，安排了一道以小锥度心轴安装齿轮坯精车齿轮坯两大端面的工序，试从定位角度分析其原因。
3-5
要求保证位置尺寸 L和H。
试：Z Z
L B
1）定加工时必须限制的
自由度；
2）选择定位方法和定位
元件，并在图中示意画出； X 3）计算所选定位方法的
定位误差。
3-6 习图 3-6 所示齿轮坯，内孔及外圆已加工合格
（ D 3500.025 mm，d 80−00.1 mm），现在插床上以调
整法加工键槽，要求保证尺寸 H 38.500.2 mm。
试计算习图 3-5
D
Y
图示定位方法的定位误差90°
习图 3-6
精品文档A
精品文档
1. 单项选择
第五章练习题答案
1-1 1-2 1-3 1-4 1-5 1-6答案：④ 5
答案：③ 4
答案：① 1
答案：③ 3
答案：④ 5
答案：① 专用夹具
2. 判断题
2-1 答案：×2-2 答案：×2-3 答案：×2-4 答案：∨
2-5 答案：×2-6 答案：∨2-7 答案：∨提示：划线找正装夹精度不高，很少用于精加工工序。
提示：在单件小批生产中可以使用通用夹具或组合夹具。
2-8 答案：×提示：过定位的基本特征是工件的某一个（或某几个）自由度被重复限制，不能单纯从限制的自由度数目多少判断是否过定位。
2-9 答案：×提示：不完全，工件定位表面制造不准确也会引起定位误差。
2-10 答案：∨
3. 分析题
3-1 答案：
v v v
v v ) )
v v ) )
v v ) ) )
3-2 答案：
v v ) ) v v v ) )
v v ) )
为拨盘+鸡心卡拨动。
v v ) ) v ) ) )
精品文档
)
v ) ) v v v
) v v
形式。
v ) ) v v
v v
式。
3-3 答案：
图 b 定位方案：对于尺寸 54−00.14，∆DW 0.2 T d 0.2 0.1 0.02 mm；（T d为工件外圆直径公差）
对于对称度 0.03，∆DW 0 mm。
图 c 定位方案：对于尺寸 54−00.14，∆DW D max− d1 min0.03− (−0.03) 0.06 mm；（D max为工件内孔最大直径，d1min为定位心轴最小直径）
对于对称度 0.03，∆DW D max− d1 min0.03− (−0.03) 0.06 mm。
图 c 定位方案：对于尺寸 54−00.14，∆DW 0.5 T d 0.5 0.1 0.05 mm；
对于对称度 0.03，∆DW 0.5 T d 0.5 0.1 0.05 mm。
3-4 答案：
齿轮零件在加工齿部时通常采用心轴安装，齿轮坯需要以基准孔及大端面定位，属于
过定位。
在过定位的情况下，为保证定位准确，要求齿轮坯的基准孔与大端面垂直。
采用
小锥度心轴安装齿轮坯精车齿轮坯两大端面的目的，就是为了保证齿轮坯的基准孔与大端
面垂直。
3-5答案：Z Z
L B
① 必须限制 4
个自由度：
Y , Z , X , Z。
X Y
② 定位方法如
习图 3-5ans 所示。
对于尺寸 H：∆ DW
③ 定位误差：
精品文档
习图 3-5ans
精品文档
对于尺寸 L：∆DW 0
3-6答案：
定位误差：
∆ DW 0.7 T d 0.5 T D 0.7 0.1 0.5 0.025 0.0825
提示：工序基准为孔 D 下母线 A，求 A 点在尺寸 H 方向上的最大变动量，即为定位误
差。
