ADSS光缆与输电线路同塔并架工程设计与开发
adss光缆工程施工方案
adss光缆工程施工方案一、工程概述ADSS（All-Dielectric Self-Supporting）光缆是一种高性能光缆，广泛用于电力、通信、电信等领域的数据传输和通信网络建设。
ADSS光缆采用所有介质材料，无金属支撑，适用于架空电力线路和其他特殊场所的布线，具有宽带数据传输、防电磁干扰等优点。
本施工方案是针对ADSS光缆的工程施工，旨在保障工程质量、安全施工，完成预定工程目标。
二、工程前期准备1. 项目经理：由经验丰富的项目经理负责整个ADSS光缆工程的施工管理和协调，确保整个施工过程顺利进行。
2. 施工人员：根据施工需要，选拔并培训具备相关工程技能和经验的施工人员，确保施工人员熟悉施工操作流程。
3. 施工设备：准备好符合施工要求的设备和工具，包括拔条机、张力计、线缆车、梯子、吊篮等。
4. 施工材料：购买符合国家标准的ADSS光缆，并检查其质量和数量是否符合要求。
三、施工流程1. 定位与测量：施工人员根据设计图纸和实际施工地点，确定ADSS光缆的敷设路径，进行地形、地貌、电力线路等情况的测量和勘察，并做好标记。
2. 紧固线缆：根据测量结果，确定线缆的长度和张力要求，使用拔条机将ADSS光缆紧固在电力杆、电缆沟等设施上，确保线缆的垂直度和张力达到要求。
3. 整理与标记：在紧固好线缆后，对线缆进行整理，保持线缆的整洁和美观，并在适当位置进行标记，以便后期的维护和管理。
4. 联接与测试：根据设计要求，对线缆进行接头和固定的工作，然后进行线缆的测试，确保线缆的通断情况良好。
5. 安全监测：在整个施工过程中，定期对施工现场进行安全监测和检查，确保施工过程的安全性和合规性。
四、施工安全与质量管理1. 安全管理：施工单位要负责建立并实施安全管理制度，确保施工现场的安全生产。
2. 质量管理：根据相关规范和标准，对ADSS光缆的材料和施工过程进行严格把控，确保施工质量符合要求。
3. 施工环保：在施工过程中，要严格遵守环保法规，减少施工对环境的影响，做好垃圾分类和处理工作。

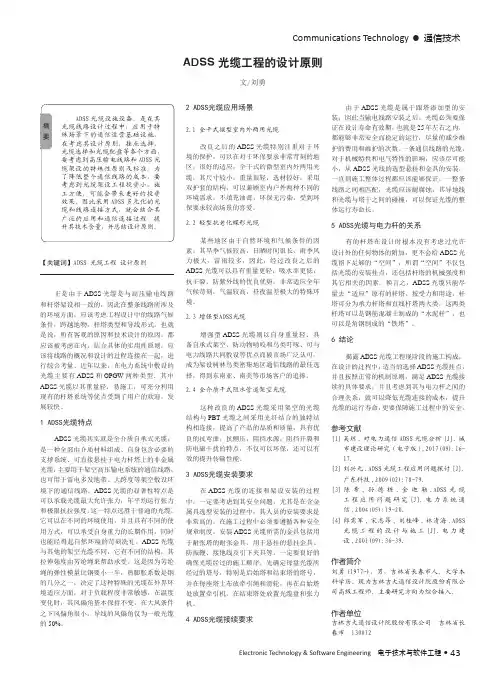

ADSS光缆工程的设计原则
Communications Technology •通信技术Electronic Technology & Software Engineering 电子技术与软件工程• 43【关键词】ADSS 光缆工程 设计原则正是由于ADSS 光缆是与高压输电线路和杆塔架设相一致的，因此在整条线路所涉及的环境方面，应该考虑工程设计中的线路气候条件，跨越地物，杆塔类型和导线形式。
也就是说，所有客观的原因和技术设计的原因，都应该被考虑在内，结合具体的实用性原则，应该将线路的概况和设计的过程连接在一起，进行综合考量。
近年以来，在电力系统中敷设的光缆主要有ADSS 和OPGW 两种类型．其中ADSS 光缆以其重量轻，易施工，可充分利用现有的杆塔系统等优点受到了用户的欢迎，发展较快。
1 ADSS光缆特点ADSS 光缆其实就是全介质自承式光缆，是一种全部由介质材料组成、自身包含必要的支撑系统、可直接悬挂于电力杆塔上的非金属光缆，主要用于架空高压输电系统的通信线路，也可用于雷电多发地带、大跨度等架空敷设环境下的通信线路。
ADSS 光缆的显著性特点是可以承载光缆最大允许张力，年平均运行张力和极限抗拉强度，这一特点远胜于普通的光缆，它可以在不同的环境使用，并且具有不同的使用方式，可以承受自身重力的长期作用，同时也能经得起自然环境的苛刻洗礼。
ADSS 光缆与其他的架空光缆不同，它有不同的结构，其拉伸强度由芳纶绳来帮助承受。
这是因为芳纶绳的弹性模量比钢要小一半，热膨胀系数是钢的几分之一，决定了这种特殊的光缆在外界环境适应方面，对于负载程度非常敏感，在温度变化时，其风偏角基本保持不变，在大风条件之下风偏角很小，导线的风偏角仅为一般光缆的50%。
ADSS 光缆工程的设计原则文/刘勇2 ADSS光缆应用场景2.1 全干式微型室内外两用光缆改良之后的ADSS 光缆特别注重对于环境的保护，可以在对于环保要求非常苛刻的地区，很好的适应，全干式的微型室内外两用光缆，其尺寸较小，重量很轻，选材较好，采用双护套的结构，可以兼顾室内户外两种不同的环境需求，不填充油膏，环保无污染，受到环保要求较高场景的喜爱。
浅谈ADSS光缆设计与工程施工
方案 才 能 建成 高质 量 的 电 力信 息 化 通道 。文 章 对 Ａ Ｓ光 缆 设 计 与 工程 施 ｚ技 术进 行 了探 讨 ＤＳ －
【 关键词 】 Ｓ光缆； ＡＤＳ 设计 ； 工程施工
ＡＤ Ｓ Ａ ｌ ｉｌ ｔ ｃ Ｓ ｌ Ｓ ｐ ｏ ｉｇ 是 全 介 质 自承 式 光 缆 ， Ｓ 衰 减 。 因此 ， 根 据 施 工 作 业 条 件 、 缆 线 路 的衰 减 情 况 进 行 合 理 配 Ｓ （ ｌ Ｄ ｅｅ ｒ ｅ — ｕ ｐ ｓ ｎ ） ｃｉ ｆ ＡＤ Ｓ 要 光 光缆线路就是 Ａ Ｓ Ｄ Ｓ光 缆 架 设 在 原 有 电 力 线 路 杆 塔 Ｅ的 一 种 电 力 通 盘 ， 确保 光 缆 的 传 输质 量 。 以
１ ＡＤＳＳ光 缆 设 计
１１ 光 缆 机 械 性 能 ．
项ＡＳ Ｄ Ｓ光 缆 工 程 要 能够 保 质 保 量 、 全 顺 利 地 完 成 ， 素 质 安 高 的施 工 队伍 、 格 的 管理 和规 范 的 施 工是 相 当 重 要 的 。 严
一
２ １ 施 工前 准 备 施 工 准 备 包 括 施 工 图 交 底 、 具 准 备 、 路 复 测 、 缆 测 试 、 盘 机 线 光 配
用 寿命 。
进 行 全 面 的 检 查 ． 与合 同要 求 相符 ， 必 须 符 合 Ａ Ｓ 应 且 Ｄ Ｓ光 缆 工 程 施
１ 光 缆 悬 挂点 确 定 ． ２ 工 要求 。 由于 Ａ Ｓ Ｄ Ｓ光 缆 与 高 压 电 力 线 路径 相 同 ， 表 面 除 了要 求 能 抗 紫 其 人 员培 训 ： 施 工 人 员 特 别 是 登 塔 作 业 人 员 进 行 培 训 ， 电 架 设 对 带 外线 辐 射 外 ， 要 能 经 受起 高压 强 电环 境 的考 验 。光 缆 与高 压 线 及 与 时 ， 还 必须 严 格 遵 守 《 电业 安 全 工 作规 程 》 确保 人 身安 全 。 ， 大地 之 间 的 电容 耦 合 ， 光 缆 表 面会 产 生 不 同 的 空 间 电位 。在 雨 雪 冰 在 光 缆及 器 材 检 验 ： 施 工 前 期 ， 提 前 选 择 好 每 一 个放 缆 场 ， 保 在 要 确
ADSS光缆在煤矿电力线路中的应用
ADSS光缆在煤矿电力线路中的应用【摘要】介绍了全介质自承式（adss）光缆在煤矿电力系统中应用，着重论述了adss光缆与电力输电线同杆架设时，如何进行设计，以及应注意的问题，对adss光缆在煤矿电力系统中设计有一定的参考价值。
【关键词】adss光缆；结构与选型；电力输电线；同杆架设；设计全介质自承式adss光缆是目前使用较多的架设光缆型式，可在现有的输电线路上附挂，不停电施工，且造价越来越便宜。
adss适用于在已运行的220kv及以下输电线路上使用，其安全性和可靠性稍次于opgw光缆，但施工周期较opgw短，工程造价也比opgw短。
目前煤矿中新建110kv输电线路多采用opgw，但已建输电线路架设opgw存在很大问题，这就要求对已建输电线路的改造不能时间过长，且最好是能带电作业。
因此，adss光缆的优点就体现出来。
下面就adss光缆在煤矿电力线路同杆架设中，涉及设计方面的有关问题作以浅析。
1.adss光缆类型及结构特点adss意为“全介质自承式光缆”，它的结构中不含任何金属材料。
adss光缆结构目前分为两大类：层绞式和中心束管式。
（1）层绞式光缆结构特点中心非金属加强构件与芳纶纱共同承受光缆机械强度，光缆由2～5根松套管绕中心非金属加强构件成缆，绞合成圆整的缆芯，缆芯挤包pe内护套，并再绞合芳纶纱，最后挤包黑色聚乙烯护套。
（2）中心束管式光缆结构特点所有光纤放置在中心管内，芳纶纱绞合在中心管上并承受机械强度。
（3）两种adss光缆比较。
电气特性：两种adss光缆如果用在感应场强超过12kv/m的工作环境时，其外护套都需使用耐电痕黑色聚乙烯护套。
结构特性：与层绞式adss相比，由于仅采用芳纶作为光缆的受力载体，中心束管式adss在相同的张力条件下，截面可以更小，重量更轻，相应对于杆塔的受力影响也更小。
但是，由于中心管式adss光缆制造工艺比较复杂，价格相对于层绞式adss贵一些。
2.adss光缆的选型架空电力线路周围存在高压感应电场，特别是杆塔附近的高压感应电场梯度变化较大，高压感应电场对光缆有强烈的电腐蚀。
浅谈电力通信系统中光缆(ADSS)的安装施工技术
浅谈电力通信系统中光缆(ADSS)的安装施工技术[摘要] ADSS光缆是目前电力通讯网建设中普遍采用的电力特种光缆,本文主要介绍了ADSS光缆的特点，主要技术指标、安装、施工以及维护。
前言ADSS光缆施工与架空电力线施工基本相同，但光缆有其特殊的技术要求，要尽可能采用标准安装方法，使用安装机械和张力放线技术。
1、光缆施工的前期准备在进行光缆施工前，首先要认真阅读施工设计，对即将施工的线路进行现场勘测，并做好记录。
有交叉跨越的地方要做好跨越措施。
当光缆跨越主要交通干线和铁路时，要搭好跨越架，防止牵引过程中光缆突然落地，发生事故。
在跨越河流时，刚从水中出来的光缆或牵引绳，待其表面干后再去触摸。
即使光缆经过的道口不是交通干线，也必须有跨越措施，或有人把守。
2、ADSS的安装施工2.1关于ADSS及其相关设备根据线路的实际情况，选用相应的ADSS光缆及其金具。
另外，还应该有一台光纤熔接机、一台光时域反射仪(OTDR)以及配套的施工工具等。
2.2关于ADSS的工程实施(1)ADSS的配盘由于ADSS是布放在高压输电铁塔上，所以高压输电线的设计长度是决定ADSS光缆长度的主要依据之一，另外还需要考虑的是杆塔上的过引、线路的弧垂、光缆接续时所需要的长度等。
基本上保证ADSS引下铁塔后有10-15m的接续余量即可。
基本的计算公式为:光缆盘长=输电线路长度×系数+施工长度+熔接用长度+误差(2)关于ADSS引下线的最低离地距离与光缆接头盒的离地距离设计时，考虑到防盗因素，所以引下线离地最低设计距离为5-8m，接头盒的挂高为6-10m，但又考虑到今后日常维护的方便，所以运行单位往往希望接头盒挂高越低越好，一般以6m为佳。
(3)ADSS光缆安装位置的选择A)在中等级别以上的输电线路安装ADSS光缆，应根据输电线路中相线位置及塔形结构选择安装位置，当ADSS光缆用于传输电压位于115kV以上的线路时，必须进行电场强度分析以选定正确的安装位置。
adss光缆施工方案
ADSS光缆施工方案1. 背景介绍ADSS（All-Dielectric Self-Supporting）光缆是一种常用于电力输配网的光缆，其特点是绝缘材料与光缆芯的紧密结合，使得光缆具备了自承力和抗拉力，能够直接挂在电力线路电杆上，省去了额外的地面铺设成本。
本文将详细介绍ADSS光缆的施工方案。
2. 施工前准备在进行ADSS光缆施工之前，需要进行以下准备工作：2.1 设计评审对于要施工的光缆线路，需要进行详细的设计评审，包括线路走向、光缆长度、电杆间距等等。
确保设计方案满足实际需求，并能够实现光缆的安全施工。
2.2 材料采购根据设计方案确定所需的光缆长度、各类配件等材料，并进行采购工作。
确保材料质量过硬，能够保证光缆的施工质量和稳定性。
3. 施工步骤3.1 台架架设首先，在电力线路的电杆上架设光缆的台架。
台架通常由光缆架设环和支架构成，其作用是支撑光缆、保持光缆的弧垂，满足光缆布线的要求。
3.2 光缆敷设在台架架设好之后，开始进行光缆的敷设。
首先，将光缆从一侧的电杆上方引下，经过台架，然后由另一侧电杆上方引上。
在引线的过程中，要确保光缆的弧垂符合设计要求，不得过高或过低。
3.3 光缆接续在光缆的敷设过程中，可能需要进行光缆的接续工作。
接续可以采用机械接续方式或者熔接方式，具体取决于工程要求和实际情况。
接续完成后，需要进行光缆接头的保护工作，保证接头的稳定和可靠性。
3.4 线缆固定完成光缆的敷设和接续之后，需要对光缆进行线缆固定，保证光缆的安全和稳定。
线缆固定可以采用各种固定夹具，如跳线夹、缆索夹等。
固定夹具要牢固可靠，能够经受各种自然环境的考验。
3.5 光缆保护为保护光缆不受外界环境的影响和损坏，需要进行光缆保护工作。
常见的光缆保护措施包括加装光缆护套、安装光缆保护管等。
这些措施能够有效地保护光缆，延长其使用寿命。
3.6 检测和验收在完成光缆施工后，需要进行光缆的质量检测和工程的验收工作。
通过专业的光缆测试仪器进行光缆的光损耗、衰减等参数的测试，确保光缆施工质量符合要求。
110 kV线路杆塔加挂ADSS光缆设计
摘要：通过对已有35 kV线路杆塔加挂ADSS光缆的设计实践，提出施工和运行中应注意的问题。
关键词：35 kV线路；杆塔；ADSS光缆随着电力建设及电网建设的迅速发展，电力通信主干光缆通信网开始形成，它将承担电力系统生产调度、生产管理、调度自动化、电量计费、计算机数据、线路保护、会议电视及图文传输等信息、信号的输送。
主干光缆通道建设，主要通过在新建35 kV及以上线路上使用光缆复合架空地线（OPGW），以及利用已有110 kV及以下线路加挂全介质自承式光缆（ADSS），形成电力系统的通信网。
一方面使电力通信大容量、远传输、高可靠、抗干扰以及在强电场环境下正常工作变为现实，另一方面也给电力系统中丰富的杆塔资源再利用创造了条件，起到了事半功倍的效果，这对节省土地，降低工程投资，提高输电线路走廊的利用率将有着很好的经济效益和社会效益。
1 ADSS光缆综述ADSS光缆是继OPGW和GWWOF后又一适合电力系统、邮电系统和其它通信传输中特殊施工环境（如跨越江河或与电力线路同塔架设等）使用的新型特种通信光缆。
材料全部采用非金属，具有重量轻、抗拉强度大、绝缘性能好、耐高压、耐电磁辐射、抗枪击等特点；没有金属铠装缆存在的电力线路短路导致温升和瞬时火花产生的热应力等问题，施工、安装、维护方便；同时具有良好的性能价格比，它可在大、中、小跨度输电线路间直接架设，节省投资，资源共享。
可完全满足电力通信对光缆技术的特殊要求，它将广泛应用于我国电力、邮电系统和其它需要大跨度远距离通信传输的领域。
2 ADSS光缆与杆塔的关系在已运行的35 kV线路上加挂ADSS光缆，主要问题是在原有的杆塔设计时，根本没有考虑允许设计外的任何物体的附加，更不会给ADSS光缆留下足够的空间，所谓空间不仅包括光缆的安装挂点，还包括杆塔的机械强度和其它相关的因素。
换言之，ADSS光缆只能尽量去适应原有的杆塔。
2.1 承力杆塔这类杆塔承受线路的正常纵向张力和事故时的断线张力，根据用途还可分为耐张、转角、终端、分支等杆塔。
ADSS光缆工程施工方案
T接至220kv荷舍变ADSS光缆架设施光纤通信工程施工方案江西皓展电力工程有限公司2016年06月批准：日期：年月日审核：日期：年月日编写：日期：年月日一、适用范围本施工方案适用于T接电站至220kv荷舍变电站站ADSS光缆施工。
二、引用文件下列标准及技术资料所包含的条文，通过在本施工方案中的引用，而构成为本施工方案的条文。
《国家电网公司电力安全工作规程》------------------------- GDAJ[2009]664号《电力建设工程施工技术管理制度》--------------------------------DL5009.-1997 《电力系统光纤通信运行管理规程》------------------------------DL/T5344-2006《电力系统通信管理规程》------------------------------------------DL/T544—1994《国家电网公司输变电工程标准化施工作业手册》《T接电站至220kv荷舍变电站站ADSS光缆施工》施工设计三、组织机构1）项目经理：李兆平2）：项目负责人：朱德国3）项目技术员：唐乔平4）项目质检员：余永祥5）项目安全员：付小勇6）项目造价员：朱建荣7）材料员：黄勃四、工程概述根据国网公司、省电力公司建设“一强三优”现代化电网企业的工作目标，结合宜丰县供电公司电网和电力通信网的实际情况，建设一条ADSS光缆、沟通35kv东门变至在220kv荷舍变之间的光纤通道。
本工程涉及220kv荷舍变1个站点，与35kv荷舍变10kv916三期大道II回线同杆架设光缆线路长度为: 7.8km ,型号为：ADSS-AT-48B1-500（2卷）。
在在220kv荷舍变综合配线柜上新安装ODF-48光纤配线箱1套。
五、工程施工工作流程及施工进度计划5.1工程施工工作流程5.1.1本工程通信资料的初步收集，制定初步方案；5.1.2根据初步方案进行资料的进一步完善和收集，确定方案5.1.3对施工方案进行会审5.1.4确定最终施工方案5.1.5设备、材料、安装工器具到场5.1.6工作票办理及工作人员职责分配5.1.7开工、光缆架、敷设5.1.8完工、清理施工现场5.1.9自检、自验收5.2工程施工进度计划（如因特殊原因无法如期进行，计划顺延）本工程计划在2016年06月25日-06月30日进行施工线路现场勘察，停电计划安排，07月01日进场开工，2016年07月20日本段线路竣工，日历本段工期为20天。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ADSS 光缆与输电线路同塔并架工程设计与开发杨新华1、2,金 蕾2,袁俊杰1、2,王 乘2(华中科技大学力学系,湖北武汉430074;2.华中科技大学工程计算与仿真研究所,湖北武汉430074)摘要:在已有输电杆塔上架设全介质自承式光缆(ADSS ),可以充分利用线路资源,节约投资,但还存在一定的问题。
文章详细介绍了ADSS 光缆与输电线路同塔并架工程设计与仿真系统集成用户界面、前后处理模块的主要功能,运用OpenG L 的三维可视化和仿真功能,并采用V isual C ++编写程序予以实现。
该设计具有较强的理论和工程的实际指导意义。
关键词:输电线路;ADSS 光缆;工程设计;计算机仿真中图分类号:T N913文献标识码:B 文章编号:1005-7641(2005)06-0061-03收稿日期:2004-08-110 引言到目前为止,我国35kV 以上电压的输电线路总长已达到了67万k m ,连接着城市、农村,担负着传输电能的重要任务。
在已有输电杆塔上架设全介质自承式光缆(ADSS ),建成和输电线路并行的通信网络,可以充分利用线路资源、节约投资[1、2]。
但是,也会带来以下问题:(1)输电导线周围的高电磁场环境对光缆安全运行构成威胁;(2)输电杆塔强度、刚度或稳定性可能不再满足要求;(3)输电导线的悬垂形状可能发生变化等。
这些问题直接影响到输电线路和ADSS 光缆的安全使用[3、4]。
ADSS 光缆与输电线路同塔并架工程设计与仿真系统是一套已经开发完成并成功应用于工程实际的软件系统,其核心计算模块以三维分析方法为基础,可以提供ADSS 光缆周围电磁场分析、输电杆塔多工况力学分析和线路舞动数值模拟。
系统由集成用户界面、前处理模块、核心计算模块、后处理模块和数据库组成。
各部分之间关系如图1所示。
集成界面和前后处图1 系统各部分之间关系理采用V isual C ++、OpenG L 开发;计算部分用V isual Fortran 开发;数据库管理采用S QL SERVER 数据库管理系统。
系统核心计算部分所采用的基本理论和方法已经在其他论文[5-7]中予以讨论。
本文主要介绍集成界面和前后处理的基本功能及其实现技术。
1 界面和菜单系统采用CJL ibrary 界面设计库实现杆塔建模导航、动态页面生成等功能,使界面美观,方便人机交互。
系统界面主要分为菜单栏区、工具栏区、建模区、显示区和状态区。
菜单栏包括前处理、计算分析和后处理所有功能的菜单命令。
为方便操作,提供分层菜单:主菜单和子菜单,并在显示区提供弹出式菜单(在显示区点击鼠标右键),方便用户执行控制。
主菜单包括文件(管理文件新建、保存和系统退出)、查看(控制状态区、工具区和导航区的显示)、窗口(控制多窗口的排列显示方式)、前处理(建立计算模型)、计算(调用计算模块)、后处理(计算结果显示)、基本信息(系统日志和杆塔信息)以及帮助信息。
弹出菜单包括杆塔显示方式控制和界面颜色控制。
工具栏分为主工具栏和辅助工具栏。
主工具栏包括文件操作(打开和保存)、图形操作(缩放以及正面图、侧面图、立体图的选择和标号切换)、设计控制(撤销和重做)、参数输入(电缆参数、风载段参数和计算参数)、帮助信息查看、系统退出等,辅助工具栏包括对显示区全屏显示和按模型原始尺寸、大小、位置显示。
建模区管理一组可动态生成的页面,帮助进行杆塔建模。
首页提供树型控件和建模向导,并根据用户的选择生成新的页面,以便输入相应参数,生成杆塔。
显示区用来显示杆塔模型和计算结果等信息,可用・16・第26卷第152期 电 力 系 统 通 信 Vol .26No .1522005年6月10日 Telecommunicati ons f or Electric Power Syste m Jun.10,2005鼠标结合键盘对杆塔模型进行快速平移、旋转和缩放。
状态区显示用户当前执行的操作。
2 前处理系统前处理的主要功能是建模。
利用V isual C++面向对象的程序设计特点,结合OpenG L库,通过引入不同的类对象快速进行各种塔结构组合设计,可自动布材,快速画出杆塔正面、侧面和隔面平面图及三维立体图,生成计算所需的几何、材料、缆线以及载荷信息。
2.1 杆塔系统将杆塔分为塔头、塔身、塔腿和隔面4个部分。
每一部分又分为主框架设计和腹杆布置。
塔头根据形状不同可分为干字型、鼓型、酒杯型、猫头型、上字型和直流型等不同类型;塔身是连接塔头和塔腿的中间部分,根据内部腹杆的布置情况,可分为单腹杆系结构、双腹杆系结构和K型结构;塔腿四角高度常不一致,需要根据不同的地形进行设置;横隔面的设置是为了把各部分结构组合起来形成杆塔。
系统提供7种常见的隔面结构,用户可以通过设置隔面位置和类型来进行隔面布置。
分别按塔头、塔身和塔腿进行杆塔材质设置。
系统采用不同颜色标识杆的状态,黄色表示已输入材质,绿色表示已选中、待输入材质,蓝色表示未输入材质。
材质信息包括材料类型、截面形状和规格、杆用途以及连接方式。
材料类型分钢材、钢筋混凝土和钢丝拉线三种;杆用途包括主材和斜材;钢材连接方式分为单肢、双肢、偏心、中心4种,钢筋混凝土和钢丝拉线的连接方式仅有单肢、双肢2种。
2.2 缆线杆塔建模完成以后,需要模拟塔架之间的输电导线和地线,设定光缆的悬挂位置。
缆线设置需要给出悬挂位置、偏移量、最大张力、锚线张力、绝缘子重、绝缘子面积等参数。
此外,分裂导线需要给出分裂圆半径;光缆需要输入光缆半径、光缆重量和金具出口长度;电缆和地线需要输入绝缘子长度和电缆规格。
2.3 载荷作用在杆塔上的载荷可分为永久载荷、可变载荷和特殊载荷。
永久载荷包括杆塔、电缆、绝缘子、金具和其他固定设备的重力;可变载荷包括风载荷、电缆和绝缘子上的覆冰载荷、电缆拉力以及施工、检修期间的临时载荷;特殊载荷包括电缆断裂所引起的载荷、地震载荷以及不均匀结冰引起的不平衡张力载荷。
作用在线路上的载荷包括风速、风向、覆冰和附加质量(导线上的附加悬挂物)。
风载荷是重要的计算载荷。
其主要参数有:风速、风向、地面粗糙度、风压起始计算高度、杆塔总高度、线路电压类型、正面和侧面结构迎风面在顶部的宽度、正面和侧面结构迎风面在底部的宽度、正面和侧面迎风轮廓面积、正面和侧面迎风面宽度、正面和侧面迎风面与背风面的距离等等。
通过前处理建立起来的杆塔、输电导线和ADSS 光缆的模型如图2所示。
图2 ADSS光缆与输电线路同塔并架工程计算模型3 后处理系统后处理主要利用OpenG L实现计算结果图形展示,包括静态图形和动画。
其主要内容有:杆塔构件校核结果图形显示、电势与场强的等值线和彩色云图、电势与场强沿ADSS方向的分布曲线、缆线舞动动画显示等。
这里主要给出部分图形显示结果。
3.1 电势或场强沿AD S S走向分布曲线图3给出电势沿ADSS走向的分布曲线。
横坐标表示考察点到杆塔的距离,纵坐标表示电势。
纵坐标改为电场强度,也可以给出电场强度沿ADSS走向的分布曲线。
图3 电势沿ADSS走向分布曲线3.2 舞动动画显示舞动计算模块可以为后处理提供2套数据:一套是缆线指定截面中点的轨迹数据,一套是缆线各点的瞬时曲线。
将存储在数据文件中的数据读入到缓冲器,利用系统提供的定时器,依次将缓冲器中下一段要显示的数据设为当前值,即可实现缆线舞动的动画显示。
根据第一套数据可以实现缆线指定截面中点舞动轨迹的动画显示(如图4所示),根据第二套数据可以・26・ 电 力 系 统 通 信 2005,26(152)实现导线舞动线形动画显示(如图5所示)。
图4左侧实时显示截面中点的瞬时坐标x 和y ,最大运动区间max x 和max y 。
图5左边给出的是导线跨中初始位置和当前位置的y 坐标。
图4 缆线截面中点舞动轨迹图5 缆线舞动过程模拟4 结束语ADSS 光缆与输电线路同塔并架工程设计与仿真系统将输电线路建模、核心计算和图形输出结合起来,为输电线路加挂ADSS 等电力特种光缆提供杆塔加固设计、ADSS 挂点和通过路径优化的技术依据,具有较强的理论和工程实际意义。
参考文献:[1] 张学哲,楼小岩.高压输电线路与自承式光缆同塔并架的运行研究[J ].华北电力技术,2001,(6):11-15.[2] 孙荣升,戴晰臣.220k V 线路加挂ADSS 光缆设计[J ].电力建设,2000,21(7):13-17.[3] Robert G .O lsen .An I m p r oved Model f or the Electr o -mag 2netic Compatibility of ADSS and H igh -Volta [J ].I EEE Transacti on On E MC,1999,(41):113-118.[4] MontyW.Tuom inen .Electrical design para meters of ADSSfiber op tic cable [J ].I EEE Transacti on On Power Delivery,2000,(15):68-75.[5] 袁俊杰,李振环.ADSS 光缆与高压输电线路同杆并架全程三维电场分析与光缆挂点优化设计软件[J ].电力系统通信,2003,24(11):20-25.[6] 王丽新,杨文兵,杨新华,等.输电线路舞动的有限元分析[J ].华中科技大学学报(城市科学版),2004,21(1):76-80.[7] 朱广堂,杨文兵,王乘,等.输电塔设计分析软件研制开发[J ].华中理工大学学报,2000,28(3):47-49.杨新华(1967-),男,湖北天门人,博士,副教授,从事工程结构计算分析与计算机仿真研究。
金 蕾(1980-),女,湖北公安人,硕士研究生,从事计算机仿真技术研究。
袁俊杰(1979-),男,湖南浏阳人,硕士研究生,从事工程结构计算分析研究。
王 乘(1957-),男,湖北武汉人,教授、博士生导师,从事工程结构计算与仿真、水电能源工程研究。
D esi gn explo it a ti on for AD SS opti ca l cables shar i n g towersw ith tran s m issi on li n esYAN G X in 2hua1、2,J I N L ei 2,YUAN Jun 2jie1、2,WAN G Cheng2(1.Depart m ent of M echanics,Huazhong University of Science &Technol ogy,W uhan 430074,China;2.Engineering Calculati on and Si m ulati on I nstitute,Huazhong University of Science &Technol ogy,W uhan 430074,China )Abstract:Fixing ADSS on existed electrical trans m issi on line t ower can fully utilize the res ource of trans m issi on line t ower,reduce the invest 2ment,but there still are s ome p r oblem s which have t o be s olved .The p r oject design and main functi ons of si m ulati on s oft w are integrate inter 2face and the f or ward and back ward treating modules f or ADSS sharing t owers with trans m issi on lines are discussed,and the s oft w are realizing p r ocess using V isual C++and OpenG L is intr oduced in this paper .There is the str onger actual direct orial significance in theory and p r oject p ractice .Key words:electrical trans m issi on lines;ADSS op tical cable;engineering design;computer si m ulati on欢迎订阅2005年《电力系统通信》・36・ ・设计与开发・ 杨新华,等 ADSS 光缆与输电线路同塔并架工程设计与开发。
