二级圆锥齿轮减速器设计过程

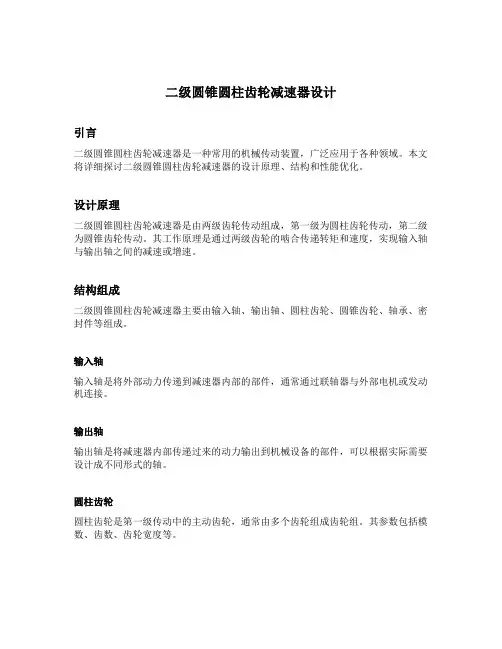

二级圆锥圆柱齿轮减速器设计
二级圆锥圆柱齿轮减速器设计引言二级圆锥圆柱齿轮减速器是一种常用的机械传动装置，广泛应用于各种领域。
本文将详细探讨二级圆锥圆柱齿轮减速器的设计原理、结构和性能优化。
设计原理二级圆锥圆柱齿轮减速器是由两级齿轮传动组成，第一级为圆柱齿轮传动，第二级为圆锥齿轮传动。
其工作原理是通过两级齿轮的啮合传递转矩和速度，实现输入轴与输出轴之间的减速或增速。
结构组成二级圆锥圆柱齿轮减速器主要由输入轴、输出轴、圆柱齿轮、圆锥齿轮、轴承、密封件等组成。
输入轴输入轴是将外部动力传递到减速器内部的部件，通常通过联轴器与外部电机或发动机连接。
输出轴输出轴是将减速器内部传递过来的动力输出到机械设备的部件，可以根据实际需要设计成不同形式的轴。
圆柱齿轮圆柱齿轮是第一级传动中的主动齿轮，通常由多个齿轮组成齿轮组。
其参数包括模数、齿数、齿轮宽度等。
圆锥齿轮圆锥齿轮是第二级传动中的主动齿轮，通常由多个齿轮组成齿轮组。
其参数包括模数、齿数、齿轮宽度等。
轴承轴承是支撑齿轮转动并承受轴向和径向力的部件，包括滚动轴承和滑动轴承两种类型。
密封件密封件用于确保减速器内部润滑剂不外泄，并防止灰尘和杂质进入减速器内部。
性能优化为了提高二级圆锥圆柱齿轮减速器的性能，可以从以下几个方面进行优化。
齿轮材料合适的齿轮材料可以提高齿轮的强度和耐磨性，常用的材料有合金钢、硬质合金等。
根据传动功率和速度要求，选择合适的材料。
齿轮几何参数通过优化齿轮的几何参数，如齿数、齿轮宽度等，可以减小齿轮啮合时的噪声和振动，并提高传动效率。
润滑方式合适的润滑方式可以降低齿轮传动中的摩擦损失，提高传动效率和寿命。
常用的润滑方式有油浸润滑、油喷润滑等。
设计可靠性通过合理的设计和制造工艺，提高减速器的可靠性和稳定性，减少故障发生的概率和维修成本。
设计实例以下是一个二级圆锥圆柱齿轮减速器的设计实例。
第一级设计1.确定输入轴和输出轴的位置和布置方式。
2.根据传动比和运行功率，确定第一级圆柱齿轮的参数。
二级减速器设计 流程
二级减速器设计流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!二级减速器设计流程一般包括以下几个步骤：1. 确定设计要求了解减速器的使用场景和工作条件，如传递功率、转速、扭矩、工作环境等。
二级圆锥齿轮减速器设计说明书2
m=3 ㎜
d1=63㎜
d2=237㎜
da1= 68.715㎜
da2=238.827㎜
df1=56.142㎜
df2=231.808㎜
R=122.615㎜
v=3.165m/s
b= 36.78㎜
Δ1=10㎜
Δ2=14㎜
c=10㎜
L1=12.4㎜
L2=39㎜
5.
计算内容
计算结果
σH=470.899﹤[σH] =533.6Mpa
∴ 小齿轮满足接触疲劳强度，且大齿轮比小齿轮接触强度高，故齿轮满足接触强度条件
f．齿轮弯曲疲劳强度校核：按[2]式5-55
由[2]图5-19得YN1=YN2=1.0，
由[2]式 5-32及m=2﹤5㎜，得YX1=YX2=1.0
取YST=2.0，SFmin=1.4，由[2]式5-31计算许用弯曲应力：
4.各轴的转矩，由式：T=9.55Pi/ni可得：
T0=29.844N·m, T1=29.545N·m, T2=86.955N·m,
T3=393.197N·m, T4=381.527N·m
四，传动零件的设计计算
1.闭式直齿轮圆锥齿轮传动的设计计算
a．选材：
小齿轮材料选用45号钢，调质处理，HB=217~255，
3.选择电动机的型号
查参考文献[1]表4-12.2得表1.1
方案号
电机
类型
额定
功率
同步
转速
满载
转速
总传
动比
1
Y100L2-4
3
1500
1420
22.294
2
Y132S-6
3
1000
960
二级圆锥圆柱齿轮减速器设计(就这个)
机械设计课程设计任务书设计题目：带式运输机圆锥—圆柱齿轮减速器 设计内容：（1）设计说明书（一份） （2）减速器装配图（1张） （3）减速器零件图（不低于3张系统简图：原始数据：运输带拉力 F=2100N ，运输带速度 s m 6.1=∨，滚筒直径 D=400mm工作条件：连续单向运转，载荷较平稳，两班制。
环境最高温度350C ；允许运输带速度误差为±5%，小批量生产。
设计步骤：一、 选择电动机和计算运动参数(一) 电动机的选择1. 计算带式运输机所需的功率：P w =1000FV =10006.12100⨯=3.36kw 2. 各机械传动效率的参数选择：1η=0.99（弹性联轴器）， 2η=0.98（圆锥滚子轴承），3η=0.96（圆锥齿轮传动），4η=0.97（圆柱齿轮传动），5η=0.96（卷筒）.所以总传动效率：∑η=21η42η3η4η5η=96.097.096.098.099.042⨯⨯⨯⨯ =0.808 3. 计算电动机的输出功率：d P =∑ηwP =808.036.3kw ≈4.16kw 4. 确定电动机转速：查表选择二级圆锥圆柱齿轮减速器传动比合理范围∑'i =8~25（华南理工大学出版社《机械设计课程设计》第二版朱文坚 黄平主编），工作机卷筒的转速w n =40014.36.1100060d v 100060⨯⨯⨯=⨯π=76.43 r/min，所以电动机转速范围为min /r 75.1910~44.61143.7625~8n i n w d ）（）（’=⨯==∑。
则电动机同步转速选择可选为 750r/min ，1000r/min ，1500r/min 。
考虑电动机和传动装置的尺寸、价格、及结构紧凑和 满足锥齿轮传动比关系（3i i 25.0i ≤=I ∑I 且），故首先选择750r/min ，电动机选择如表所示 表1(二) 计算传动比： 1. 总传动比：420.943.76720n n i w m ≈==∑2. 传动比的分配：I I I ∑⨯=i i i ，∑I =i 25.0i =355.2420.925.0=⨯<3，成立355.2420.9i i i ==I ∑∏=4 (三) 计算各轴的转速：Ⅰ轴 r/m in 720n n m ==I Ⅱ轴 r/min 73.305355.2720i n n ===I I ∏ Ⅲ轴 r/min 43.76473.305i n n ===∏∏I I I (四) 计算各轴的输入功率：Ⅰ轴 kw 118.499.016.41d =⨯==I ηP PⅡ轴 kw 874.396.098.0118.432=⨯⨯==I ∏ηηP P Ⅲ轴 42ηη∏I I I =P P =3.874×0.98×0.97=3.683kw 卷筒轴 kw 573.399.098.0683.312=⨯⨯==I I I ηηP P 卷 (五) 各轴的输入转矩电动机轴的输出转矩mm 1052.572016.41055.9n 1055.946m d 6d •⨯=⨯⨯=⨯=N P T 故Ⅰ轴 =⨯==I 99.051778.51d ηT T 5.462mm 104•⨯NⅡ轴 mm 102103.110355.296.098.046260.5i 5432•⨯=⨯⨯⨯⨯==I I ∏N T T ηη Ⅲ轴 m m 10602.410497.098.021028.1i 5542•⨯=⨯⨯⨯⨯==∏∏I I I N T T ηη 卷筒轴 mm 10465.41099.098.0602.45512•⨯=⨯⨯⨯==∏N T T ηη卷二、 高速轴齿轮传动的设计(一) 选定高速级齿轮类型、精度等级、材料及齿数1. 按传动方案选用直齿圆锥齿轮传动2. 输送机为一般工作机械，速度不高，故选用8级精度。
二级减速器装配图(有立体图)
轴承旁螺栓凸台高度线
C2 B
O
R3 R2 C2
A
R1
C1
R1=da/2，R2=R1+△1，R3=R2+δ，
左外壁圆弧
•
D2
右外壁圆弧
C1 C2
注意：左外壁圆弧的圆心不一定在轴心，主要考虑：
1）高速级大齿轮顶圆； 2）凸台；
3）吊钩位置；
4）窥视孔位置。
§8 减速器装配图设计
•
浸油深度
中心高H
20
15
注意：
H da2低 (30～50) '5
2
浸油深度：高速级一个齿高≥10mm（锥齿(0.5～1)b≥10mm）
低速级≤da2低/6
附件设计
视孔盖、通气器
•
吊环
吊钩
油标
放油螺塞
§8 减速器装配图设计
透盖
•
闷盖
10 14～17 12
轴承脂润滑
图册P85
•
起盖螺钉
•
机加工工艺
加工面与非加工面的区别 减少加工时调整刀具的次数
3)要有可靠密封、足够油量
4)保证剖分面的密封性
又要有足够的
扳手空间，如
一定的壁厚 •
何协调？
加肋板
保证足够刚度 轴承旁螺栓
C2 C1 C2 C1
箱盖
剖分
面 箱座
具体步骤
1）轴承旁螺栓凸台尺寸确定； 2）大、小齿轮端盖外表面圆弧R底确定； 3）箱体螺栓布局（注意：不能布置在剖分面上） 4）油面高度及箱座中心高度H 5）定油沟尺寸（油润滑） 6）油标凸台结构（一般倾斜45°） 7）其它附件设计：作用、位置、大小
1）考虑零件装配方案 2）定轴各段的直径和长度（伸出轴长度） 3）考虑轴向、周向定位 6、（最后一根）轴、轴承、键的强度校核
机械设计课程设计：二级圆锥-圆柱齿轮减速器设计
设计计算及说明结果一、设计任务书1.1传动方案示意图图一、传动方案简图1.2原始数据传送带拉力F(N) 传送带速度V(m/s) 滚筒直径D（mm）2500 1.6 2801.3工作条件三班制，使用年限为10年，连续单向于运转，载荷平稳，小批量生产，运输链速度允许误差为链速度的%5。
1.4工作量1、传动系统方案的分析；2、电动机的选择与传动装置运动和动力参数的计算；3、传动零件的设计计算；4、轴的设计计算；5、轴承及其组合部件选择和轴承寿命校核；6、键联接和联轴器的选择及校核；7、减速器箱体，润滑及附件的设计；8、装配图和零件图的设计；9、设计小结；10、参考文献；二、传动系统方案的分析传动方案见图一，其拟定的依据是结构紧凑且宽度尺寸较小，传动效率高，适用在恶劣环境下长期工作，虽然所用的锥齿轮比较贵，但此方案是最合理的。
其减速器的传动比为8-15，用于输入轴于输出轴相交而传动比较大的传动。
三、电动机的选择与传动装置运动和动力参数的计算结果a（第八版）》表15-3，取0112A =，得 设计计算及说明结果35.1996095.4112n P A d 33I I 0min ===mm 输入轴的最小直径为安装联轴器的直径12d ，为了使所选的轴直径12d 与联轴器的孔径相适应，故需同时选取联轴器型号。
联轴器的计算转矩2ca A T K T =，查《机械设计（第八版）》表14-1，由于转矩变化很小，故取 1.3A K =，则 2ca A T K T ==1.3X49.24=64012N.Mm查《机械设计课程设计》表14-4，选Lx3型弹性柱销联轴器其工称转矩为1250N.m ，而电动机轴的直径为38mm 所以联轴器的孔径不能太小。
取12d =30mm ，半联轴器长度L=82mm ，半联轴器与轴配合的毂孔长度为60mm 。
4、轴的结构设计（1）拟定轴上零件的装配方案（见图五）图五、输入轴轴上零件的装配（2）根据轴向定位的要求确定轴的各段直径和长度1） 为了满足半联轴器的轴向定位，12段轴右端需制出一轴肩，故取23段的直径mm 37d 23=。
二级圆锥齿轮减速器的设计
二级圆锥齿轮减速器的设计二级圆锥齿轮减速器是一种常见而重要的机械传动装置。
在工业机械中广泛应用，可实现输出扭矩和转速的变换，具有结构紧凑、传动效率高、可靠性强等特点。
下面将从设计原理、设计步骤和注意事项等方面介绍二级圆锥齿轮减速器的设计。
设计原理：二级圆锥齿轮减速器由两个不同级数的直齿圆锥齿轮组成。
第一级圆锥齿轮由输入轴带动，通过啮合传递力矩和转速给第二级圆锥齿轮，最终输出给负载。
通过合理的模数、齿数和配合等参数的选择，可以实现所需的输出扭矩和转速变换。
设计步骤：1.确定设计参数：根据实际需求，确定传动比、输入转速、输出扭矩等设计参数。
2.计算第一级圆锥齿轮参数：根据输入转速和输出扭矩，通过动力学分析和强度校核计算第一级圆锥齿轮的模数和齿数。
3.计算第二级圆锥齿轮参数：根据第一级圆锥齿轮的输出转速和输出扭矩，同样进行动力学分析和强度校核计算第二级圆锥齿轮的模数和齿数。
4.选择轴承：根据设计参数和计算结果，选择合适的轴承类型和规格，用于支撑齿轮和传递负载。
5.安装布置：根据实际安装场景和传动方式，确定减速器的安装布置，设计支撑结构和连接方式。
6.强度校核：通过强度校核计算，检验设计参数和材料的强度安全性。
7.材料选择：根据传动功率和工作条件，选择合适的材料进行制造，以满足强度和耐磨性能的要求。
8.制造和装配：根据设计图纸和工艺要求，进行齿轮的加工制造和减速器的装配。
9.润滑和冷却：选择合适的润滑方式和冷却系统，保证减速器的正常运行。
10.检测和调试：进行减速器的试运行和静态检测，调整和优化传动性能。
注意事项：1.综合考虑强度和传动效率，根据实际应用需求选择合适的传动比。
2.根据操作环境和工作条件，选择耐磨性好的齿轮材料。
3.合理选择齿轮的配合间隙和啮合角，以确保传动平稳、低噪音和高效率。
4.注意减速器的装配精度和轴心偏差等几何误差，避免故障和性能下降。
5.对于大型减速器，需要考虑轴承和润滑系统的设计，确保其正常工作和寿命。
二级直齿圆锥齿轮减速器设计
二级直齿圆锥齿轮减速器设计二级直齿圆锥齿轮减速器是一种常用的传动装置，它通过两个齿轮的啮合传动来实现速度的减小和扭矩的增大。
在设计二级直齿圆锥齿轮减速器时，需要考虑齿轮的模数、齿距、齿宽、齿数、啮合角等参数，以及齿轮的材料选择、强度计算等方面的问题。
下面将详细介绍二级直齿圆锥齿轮减速器的设计过程。
1.设计参数确定在进行二级直齿圆锥齿轮减速器设计之前，首先确定所要求的减速比、输入转速和输出转矩等设计参数。
这些参数将直接影响到齿轮的尺寸和选择。
2.齿轮模数计算根据输入转速和减速比，可以计算出输出转速。
同时，还需根据输出转矩和齿轮材料的强度特性，来确定合适的齿轮模数。
齿轮模数的选择要满足齿轮强度和齿轮配合要求，同时要尽量减小齿轮的体积和重量。
3.齿距计算齿轮的齿距是指齿轮齿顶与齿谷之间的距离。
齿距的计算需要根据齿轮模数和齿数来确定。
齿距的大小直接影响到齿轮的强度和传动效果，因此需要合理选择。
4.齿宽计算齿宽是指齿轮齿面上两个齿顶之间的宽度。
齿宽的计算需要根据齿轮模数、齿数和啮合角来确定。
齿宽的大小也会影响到齿轮的强度和传动效果，因此需要适当选择。
5.齿数计算齿数的选择直接影响到齿轮的啮合和传动比。
为了保证齿轮的运行平稳和噪声小，一般要求齿数不宜太小。
同时，还需考虑整机的空间布局和齿轮的自洽性，确保齿轮的啮合和工作可靠性。
6.啮合角计算啮合角是指两个齿轮齿面之间的夹角。
啮合角的选择要在保证齿轮传动效果的基础上尽量减小齿缘载荷和噪声。
一般来说，啮合角在10°至30°之间较为合适。
7.齿轮材料选择在进行齿轮材料选择时，需要综合考虑齿轮的强度、耐磨性、韧性和制造成本等因素。
常用的齿轮材料有优质碳素结构钢、合金钢和铸钢等。
8.齿轮强度计算根据齿轮材料的强度特性和输入输出参数，可以进行齿轮的强度计算。
强度计算包括齿轮齿面强度、齿轮齿根强度和齿轮轴强度等。
强度计算对于保证齿轮传动的可靠性和寿命具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二级圆锥齿轮减速器设计过程最佳答案计算过程及计算说明一、传动方案拟定第三组：设计单级圆柱齿轮减速器和一级带传动（1）工作条件：使用年限8年，工作为二班工作制，载荷平稳，环境清洁。
（2）原始数据：滚筒圆周力F=1000N；带速V=2.0m/s；滚筒直径D=500mm；滚筒长度L=500mm。
二、电动机选择1、电动机类型的选择：Y系列三相异步电动机2、电动机功率选择：（1）传动装置的总功率：η总=η带×η2轴承×η齿轮×η联轴器×η滚筒=0.96×0.982×0.97×0.99×0.96=0.85(2)电机所需的工作功率：P工作=FV/1000η总=1000×2/1000×0.8412=2.4KW3、确定电动机转速：计算滚筒工作转速：n筒=60×1000V/πD=60×1000×2.0/π×50=76.43r/min按手册P7表1推荐的传动比合理范围，取圆柱齿轮传动一级减速器传动比范围I’a=3~6。
取V带传动比I’1=2~4，则总传动比理时范围为I’a=6~24。
故电动机转速的可选范围为n’d=I’a×n筒=（6~24）×76.43=459~1834r/min符合这一范围的同步转速有750、1000、和1500r/min。
根据容量和转速，由有关手册查出有三种适用的电动机型号：因此有三种传支比方案：如指导书P15页第一表。
综合考虑电动机和传动装置尺寸、重量、价格和带传动、减速器的传动比，可见第2方案比较适合，则选n=1000r/min 。
4、确定电动机型号根据以上选用的电动机类型，所需的额定功率及同步转速，选定电动机型号为Y132S-6。
其主要性能：额定功率：3KW，满载转速960r/min，额定转矩2.0。
质量63kg。
三、计算总传动比及分配各级的伟动比1、总传动比：i总=n电动/n筒=960/76.4=12.572、分配各级伟动比（1）据指导书P7表1，取齿轮i齿轮=6（单级减速器i=3~6合理）（2）∵i总=i齿轮×I带∴i带=i总/i齿轮=12.57/6=2.095四、运动参数及动力参数计算1、计算各轴转速（r/min）nI=n电机=960r/minnII=nI/i带=960/2.095=458.2(r/min)nIII=nII/i齿轮=458.2/6=76.4(r/min)2、计算各轴的功率（KW）PI=P工作=2.4KWPII=PI×η带=2.4×0.96=2.304KWPIII=PII×η轴承×η齿轮=2.304×0.98×0.96=2.168KW3、计算各轴扭矩（N?mm）TI=9.55×106PI/nI=9.55×106×2.4/960=23875N?mmTII=9.55×106PII/nII=9.55×106×2.304/458.2=48020.9N?mmTIII=9.55×106PIII/nIII=9.55×106×2.168/76.4=271000N?mm五、传动零件的设计计算1、皮带轮传动的设计计算（1）选择普通V带截型由课本P83表5-9得：kA=1.2PC=KAP=1.2×3=3.9KW由课本P82图5-10得：选用A型V带（2）确定带轮基准直径，并验算带速由课本图5-10得，推荐的小带轮基准直径为75~100mm则取dd1=100mm>dmin=75dd2=n1/n2?dd1=960/458.2×100=209.5mm由课本P74表5-4，取dd2=200mm实际从动轮转速n2’=n1dd1/dd2=960×100/200=480r/min转速误差为：n2-n2’/n2=458.2-480/458.2 =-0.048<0.05(允许)带速V：V=πdd1n1/60×1000=π×100×960/60×1000=5.03m/s在5~25m/s范围内，带速合适。
（3）确定带长和中心矩根据课本P84式（5-14）得0. 7(dd1+dd2)≤a0≤2(dd1+dd2)0. 7(100+200)≤a0≤2×(100+200)所以有：210mm≤a0≤600mm由课本P84式（5-15）得：L0=2a0+1.57(dd1+dd2)+(dd2-dd1)/4a0=2×500+1.57(100+200)+(200-100)2/4×500 =1476mm根据课本P71表（5-2）取Ld=1400mm根据课本P84式（5-16）得：a≈a0+Ld-L0/2=500+1400-1476/2=500-38=462mm(4)验算小带轮包角α1=1800-dd2-dd1/a×57.30=1800-200-100/462×57.30=1800-12.40=167.60>1200（适用）（5）确定带的根数根据课本P78表（5-5）P1=0.95KW根据课本P79表（5-6）△P1=0.11KW根据课本P81表（5-7）Kα=0.96根据课本P81表（5-8）KL=0.96由课本P83式（5-12）得Z=PC/P’=PC/(P1+△P1)KαKL=3.9/(0.95+0.11) ×0.96×0.96=3.99(6)计算轴上压力由课本P70表5-1查得q=0.1kg/m，由式（5-18）单根V带的初拉力：F0=500PC/ZV（2.5/Kα-1）+qV2=[500×3.9/4×5.03×(2.5/0.96-1)+0.1×5.032]N=158.01N则作用在轴承的压力FQ，由课本P87式（5-19）FQ=2ZF0sinα1/2=2×4×158.01sin167.6/2=1256.7N2、齿轮传动的设计计算（1）选择齿轮材料及精度等级考虑减速器传递功率不在，所以齿轮采用软齿面。
小齿轮选用40Cr 调质，齿面硬度为240~260HBS。
大齿轮选用45钢，调质，齿面硬度220HBS；根据课本P139表6-12选7级精度。
齿面精糙度Ra≤1.6~3.2μm(2)按齿面接触疲劳强度设计由d1≥76.43(kT1(u+1)/φdu[σH]2)1/3由式（6-15）确定有关参数如下：传动比i齿=6取小齿轮齿数Z1=20。
