电气设备点检内容
电气设备点检标准
电气设备点检标准1. 引言电气设备是人们日常生活中必不可少的一部分，而电气设备的安全运行对人们的生命财产安全至关重要。
为了确保电气设备的正常运行和安全使用，需要进行定期的点检和维护。
本文档旨在制定一套电气设备点检标准，以供参考。
2. 电气设备点检标准的背景电气设备的点检是指通过对电气设备进行定期检查，以确保其正常工作和安全使用。
电气设备点检的目的主要有以下几个方面：•预防电气事故的发生；•预防电气设备故障，保障电气设备的正常运行；•延长电气设备的使用寿命；•提高电气设备的运行效率；•保障工作人员和设备的安全。
本标准将针对电气设备的点检范围、点检周期、点检内容等进行详细说明。
3. 电气设备点检范围电气设备点检范围包括但不限于以下几个方面：•低压电气设备（交流电气设备和直流电气设备）；•高压电气设备；•控制台、开关箱、插座等；•电气绝缘材料；•电源线路及插头插座；•接地装置。
4. 电气设备点检周期电气设备点检周期应根据设备类型和使用环境的不同来确定，一般建议按以下周期进行点检：•日常点检：每天进行一次，主要检查设备的运行状态、设备周围环境是否干净整洁等；•定期点检：每月进行一次，主要检查设备的外观是否有异常状况，设备有无损坏、老化等情况；•年度点检：每年进行一次，主要对设备进行全面检查，包括设备的电气接线、绝缘材料、接地装置等是否正常。
5. 电气设备点检内容电气设备点检内容主要包括以下几个方面：5.1 外观检查•检查设备的外观是否完好无损，无明显刮擦、凹陷等；•检查设备的接线盒、控制台、开关箱等是否有松动的情况；•检查插座与插头的连接是否紧固，是否有生锈和脱落等。
5.2 电气接线检查•检查设备的电气接线是否正常，是否有松动、脱落等；•检查接线端子是否饱满，无腐蚀和氧化现象。
5.3 电路保护装置检查•检查设备的断路器、熔断器、漏电保护器等电路保护装置是否正常工作；•检查保护装置的额定工作电压和额定电流是否符合要求。
电气设备点检标准概述
电气设备点检标准概述电气设备点检标准概述在现代工业生产中，电气设备是一个必不可少的部分，其正常运行状态对生产质量和工作安全至关重要。
因此，对电气设备的点检工作十分重要。
本文将介绍电气设备点检标准的概述，包括标准的种类及应用范围。
一、关于电气设备点检标准电气设备点检标准是指针对电气设备进行检查、测试、记录和维护的标准化过程，也是常规维护计划的一部分。
这些标准的目的是确保设备的长期性能和稳定性，有效防止意外停机和降低维护和维修成本。
电气设备点检标准通常是由行业协会、标准化组织或制造商等制定发布的。
二、电气设备点检标准的种类电气设备点检标准可分为以下几种：（一）国际标准：国际电工委员会（IEC）制定了世界范围内的国际电气设备标准，其目的是确保电气设备能够在不同国家之间自由交流和使用。
IEC标准覆盖了所有类型的电气设备，包括电控设备、变压器、电机、电源、仪表等。
根据IEC标准，设备的点检范围和点检周期均有详细规定。
（二）国家标准：各国的国内标准化组织都会发布电气设备点检标准，其主要目的是确保国内的电气设备的安全性，提高生产效率和质量。
例如，我国发布了《电气设备检定和试验通用要求》，其中包含了设备的检定、试验及维护等详细要求。
（三）行业标准：行业协会、大型生产企业或外包公司可制定和发布电气设备点检标准，以确保设备能够按照行业标准运行，同时提高效率和质量。
这些标准通常是根据相关行业的特定需求和要求来制定的，例如，石油和天然气行业的标准等。
（四）制造商标准：制造商可根据设备的特定需求和要求，为其制定和发布标准。
这些标准通常包括针对特定品牌和型号的设备维护和点检过程。
比如，通用电气公司的设备点检标准。
三、电气设备点检标准的应用范围电气设备点检标准的应用范围涵盖了设备的所有方面，主要包括如下内容：（一）检查电气设备的机械及电气系统以确定其是否完好无损。
（二）验证设备的工作参数，包括电压、电流、功率和阻力等。
（三）检查设备的绝缘等级，以确定其能否安全运行。
电气专一次业设备点检标准
电气专一次业设备点检标准一、引言电气一次设备是电力系统中的关键组成部分，负责将电能从发电站输送到终端用户。
为了确保电气设备的正常运行，需要进行定期的点检工作，以发现潜在的故障和隐患，并及时采取措施进行修复。
本文档旨在制定电气专一次业设备点检标准，以确保电气设备的正常运行和维护。
二、设备点检范围电气专一次业设备点检包括但不限于以下设备：- 输电线路 - 变电站及配电设备 - 发电设备 - 开关设备 - 变压器三、点检内容3.1 输电线路点检•检查导线的外观是否正常，是否存在破损、腐蚀等问题•检查绝缘子的状态，是否存在污秽、破损等情况•检查接地装置的连接情况及接地电阻是否符合要求•检查防雷装置的性能是否正常3.2 变电站及配电设备点检•检查变压器的冷却系统是否正常运行•检查开关设备的接触器、触头、绝缘子等部件是否完好•检查仪表设备的精度和显示是否准确•检查电缆的连接是否牢固，有无破损3.3 发电设备点检•检查发电机的绝缘电阻及接地是否符合要求•检查发电机的启动系统是否正常•检查发电机的振动、温升等参数是否正常•检查发电机的负载能力是否符合设计要求3.4 开关设备点检•检查开关是否正常运行，包括开关的机械操作、接触器的接通和分合情况等•检查开关的绝缘电阻是否符合要求•检查开关的连接件、电动机、漏电保护器等部件是否正常工作•检查开关的遥控操作和自动化控制是否可靠3.5 变压器点检•检查变压器的油位、油质是否符合要求•检查变压器的绝缘电阻、接地电阻是否正常•检查变压器的冷却系统、油泵、风扇等设备是否工作正常•检查变压器的温度、湿度等参数是否在允许范围内四、点检频率电气专一次业设备的点检频率应根据设备的重要程度和运行环境等因素进行确定。
一般而言，点检频率应不低于一年一次，对于特殊设备和重要设备，可以适当增加点检频率。
五、点检记录与报告每次点检应记录点检的日期、点检结果以及存在的问题和处理措施。
点检记录应保存至少五年，以备后续查阅和分析。
电气设备点检标准
电气设备点检标准由于电气设备的特殊性,设备点检标准我们分三部分来制定,其中一部分为公共部分,第二部分为分解部分,第三部分为高压部分;
第一部分：公共部分包括三相异步电动机,接触器,空气开关等;
一、三相异步电动机
二、低压电器接触器,空气开关,主令,刀
开关等
第二部分：包括变频柜,探尺,配电柜一、变频柜
二、探尺
三、配电柜
第三部分：高压部分隔离开关、断路器、变压器等
一、隔离开关
二、断路器
四、变压器
设备名称：鼓风机组
点检类别：在线
点检级别：操作岗位
点检方法：目测、听音、手触、仪测及其
它检测方法;
设备点检标准设备名称：鼓风机组
点检类别：在线
点检级别：操作岗位
点检方法：目测、听音、手触、仪测及其它检测方法;
设备点检标准设备名称：鼓风机组
点检类别：在线
点检级别：操作岗位
点检方法：目测、听音、手触、仪测及其它检测方法;。
电气专业设备点检标准。
电气专业设备点检标准1. 简介电气设备点检是对电气设备进行定期检测和维护的过程，旨在确保电气设备的正常运行和安全性。
本文档将介绍电气专业设备的点检标准，详细说明了点检的流程和要求。
2. 电气设备点检流程电气设备点检流程包括以下几个步骤：2.1 准备工作•确定点检范围：根据实际情况确定需要点检的电气设备范围。
•收集资料：收集相关的设备说明书、维护手册等资料，了解设备的性能参数和维护要求。
2.2 点检操作•外观检查：检查设备的外观是否完好，有无异常变形、损坏等情况。
•进行预热：对需要进行预热的设备，按照说明书的要求进行预热。
•测试运行：按照设备的性能要求进行测试运行，检查设备的工作状态和运行参数是否正常。
•电气参数检测：使用合适的测试仪器对设备的电气参数进行检测，包括电压、电流、频率等。
2.3 记录和分析•记录点检结果：将点检过程中的发现记录下来，包括设备的异常情况、维修情况等。
•分析点检结果：根据点检结果进行分析，找出设备存在的问题和改进的空间。
•制定维修计划：根据点检结果制定设备的维修计划，确定维修的优先级和时间安排。
2.4 维护和保养•维护设备：根据维修计划对设备进行维修，修复设备存在的问题。
•保养设备：按照设备的保养要求对设备进行保养，延长设备的使用寿命。
3. 电气设备点检要求3.1 定期点检电气设备应定期进行点检，以确保设备的正常运行和安全性。
点检的频率可以根据设备的使用情况和工作环境的要求来确定，一般为每月或每季度进行一次。
3.2 合格标准电气设备的点检结果应符合以下标准：•设备外观完好，无损坏和变形现象。
•设备的工作状态正常，运行参数在规定范围内。
•设备的电气参数符合相关标准和要求。
3.3 异常处理若在点检过程中发现设备存在异常情况，应及时采取相应的措施进行处理。
处理方式可以根据具体情况而定，包括设备维修、更换关键部件等。
3.4 点检记录和保存点检过程中的记录应详尽、准确，并妥善保存。
电气设备点检标准

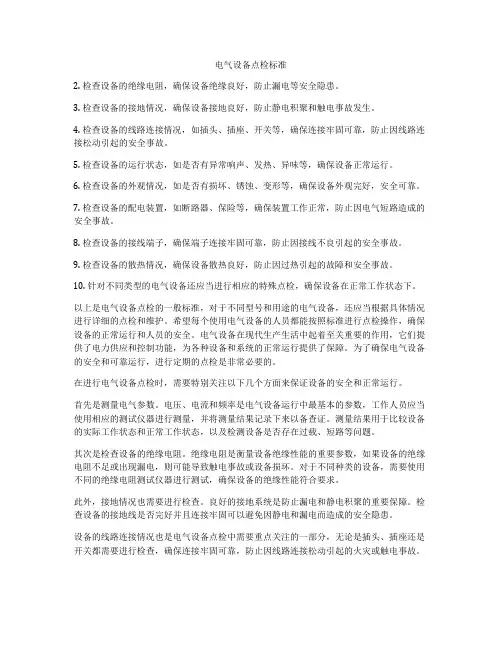

电气设备点检标准2. 检查设备的绝缘电阻，确保设备绝缘良好，防止漏电等安全隐患。
3. 检查设备的接地情况，确保设备接地良好，防止静电积聚和触电事故发生。
4. 检查设备的线路连接情况，如插头、插座、开关等，确保连接牢固可靠，防止因线路连接松动引起的安全事故。
5. 检查设备的运行状态，如是否有异常响声、发热、异味等，确保设备正常运行。
6. 检查设备的外观情况，如是否有损坏、锈蚀、变形等，确保设备外观完好，安全可靠。
7. 检查设备的配电装置，如断路器、保险等，确保装置工作正常，防止因电气短路造成的安全事故。
8. 检查设备的接线端子，确保端子连接牢固可靠，防止因接线不良引起的安全事故。
9. 检查设备的散热情况，确保设备散热良好，防止因过热引起的故障和安全事故。
10. 针对不同类型的电气设备还应当进行相应的特殊点检，确保设备在正常工作状态下。
以上是电气设备点检的一般标准，对于不同型号和用途的电气设备，还应当根据具体情况进行详细的点检和维护。
希望每个使用电气设备的人员都能按照标准进行点检操作，确保设备的正常运行和人员的安全。
电气设备在现代生产生活中起着至关重要的作用，它们提供了电力供应和控制功能，为各种设备和系统的正常运行提供了保障。
为了确保电气设备的安全和可靠运行，进行定期的点检是非常必要的。
在进行电气设备点检时，需要特别关注以下几个方面来保证设备的安全和正常运行。
首先是测量电气参数。
电压、电流和频率是电气设备运行中最基本的参数，工作人员应当使用相应的测试仪器进行测量，并将测量结果记录下来以备查证。
测量结果用于比较设备的实际工作状态和正常工作状态，以及检测设备是否存在过载、短路等问题。
其次是检查设备的绝缘电阻。
绝缘电阻是衡量设备绝缘性能的重要参数，如果设备的绝缘电阻不足或出现漏电，则可能导致触电事故或设备损坏。
对于不同种类的设备，需要使用不同的绝缘电阻测试仪器进行测试，确保设备的绝缘性能符合要求。
此外，接地情况也需要进行检查。
电气设备巡查点检表
运行无杂音
√
中控操作员
两小时一次
接地装置检查
接地装置是否良好
√
中控操作员
每半年一次
电缆检查
外观检查
外露部分外观无变色、破损情况
√
中控操作员
两小时一次
基础检查
地脚螺栓紧固检查
螺栓全部紧固
√
中控操作员
每班一次
二次浇注层检查
要求灌浆层无下沉、裂纹、裂缝现象
√
中控操作员
每天一次
设备及环境卫生检查。
4、低压电容柜
检查项目
检查内容
标 准
运行点检
停止点检
责任人
检查周期
电流表
指示正确
对应电流
√
电工
每班一次
电压表
指示正确
对应电压
√
电工
每班一次
指示灯
指示正确
对应状态
√
电工
每班一次
触头
接触良好
无烧损
√
电工
每半年一次
辅助点
接触良好
无烧损
√
电工
每半年一次
隔离开关
上接线
＜50℃，无变色
√
电工
每周一次
下接线
＜50℃，无变色
11、发电机
检查
项目
检查内容
标 准
运行点检
停止点检
责任人
检查周期
电机
电机震动检查
振动是否正常
√
中控操作员
两小时一次
地脚螺栓检查
地脚螺栓检查
√
中控操作员
两小时一次
接线检查
电机接线紧固
√
电气设备点检内容
电气设备点检内容1.目的设备点检是设备管理的一项基本工作,目的是通过点检准确掌握设备技术状况,维持和改善设备工作性能,预防事故发生,减少停机时间,延长设备寿命,降低设备维修费用,保证生产正常进行;2.点检实施内容2.1.根据设备分类,制定详细的点检周期、点检内容;2.2.根据设备分类,制定设备卫生清扫周期及清扫标准;2.3.对点检的设备详细记录部位、运行情况,对发现的异常情况详细记录故障情况、处理过程、更换器件型号、种类、件数;2.4.点检工具、检测工具要携带;2.5.对点检中发现的问题及时处理,无法处理的问题,要及时汇报;2.6.除做好点检记录外,日常检修也应详细记录;3.点检内容及周期：3.1.公共点检内容：3.1.1.对所辖区域内的设备进行点检,查看巡视记录,收集设备运行状况并进行分析,掌握机件的劣化程度;3.1.2.根据点检情况,提出预防、改善设备性能的意见;3.2.竖井、盘柜、线路、仪表点检每周一次：3.2.1.供电系统竖井点检：(1)门是否完好,开关灵活,无阻碍;(2)现场照明良好;(3)竖井内巡视记录表是否完备、清洁、放置整齐、日常记录完整、规范、新旧表格及时更换、收回;(4)消防设施是否起齐备;(5)井内卫生清洁,无杂物、蚁虫鼠排泄物、滴、流、淌水痕;(6)井内各类电源电缆、电线布线整齐、规范、无磨损、虫鼠咬痕迹、过热、氧化、裸露;(7)井内外敷电缆桥架、管线等外观完好,槽盖板齐全、垂直水平、无拖吊、压陷、导线裸露、保持安装姿态;表面清洁、无锈蚀、结尘、杂物、蚁虫鼠排泄物;(8)其他附属设施状况的正常;3.2.2.配电柜箱外观点检：(1)外观完好、清洁、无锈蚀现象;(2)柜内、柜顶无结尘、杂物、蚁虫鼠排泄物;(3)门锁门扣、仪表、按钮、信号显示指示系统完好正常,无缺失损坏;(4)仪表显示准确,画线正常清晰,按钮开关灵活可靠;保持安装姿态,横平竖直;(5)5附属设备齐全、完好;3.2.3.盘柜箱内点检：(1)盘柜箱内设备内外清洁,无结尘、杂物、蚁虫鼠排泄物;各电器元件外观完整、标牌完好,布线整齐规范,接线牢固、接触良好,无松动、发热、氧化现象;(2)二次线回路引线整齐、牢固、保护盖齐全,无损坏、脱落、裸线、松动、开路、发热、氧化现象;(3)总开断路器、分路空开断路器、接触器、继电器、声音正常,无异声、异味,保持安装姿态;触头闭合良好,无松动、发热现象,合分闸、互联锁机械机构动作灵活、可靠,无损坏、卡阻、氧化;连接线整齐、规范、无磨损、氧化、过热、裸露、蚁虫鼠咬蚀痕迹;(4)电源线供电正常、电流平衡,绝缘良好,无破损、裸露;(5)备用电源系统正常;(6)接地PE、接零PN线接地良好,表面清洁;无松动、过热,、无锈蚀、氧化、结尘、蚁虫鼠咬蚀痕迹、与其它金属搭接现象;(7)改造线、临时线进线槽,做到规范,有序;3.2.4.电力电缆的点检：(1)电缆绝缘良好,保持安装姿态,横平竖直;无拖吊、压陷、无破损、裸露、过热、锈蚀、氧化、结尘、蚁虫鼠咬蚀、涧水痕迹,(2)电缆接头绝缘良好,无破损、裸露、过热、锈蚀、氧化、结尘、蚁虫鼠咬蚀、进水痕迹;(3)电缆沟、槽、无损坏塌陷、下沉、进水;室外井壁无损坏塌陷,井内有无杂物、蚁虫鼠排泄物;(4)地下直埋电缆有无施工损坏可能;4.点检方法：采用视、听、触、味、嗅简称”五感”等人体感觉器官或简单仪器、工具等方式对设备进行检查;电气设备点检标准１、日常点检：在设备运转前或运行中由电气巡检组进行点检,具体内容如下：电气巡检组：主要对电气设备负责;如电控柜、电器开关、电气线路等;对各自所负责系统工段进行点检;如紧固、清洁、保持完整等,依据日常点检的相关规定、标准来进行工作,遇到处理不了的问题需及时向上级反应,并尽快排除故障;２、专业点检：由设水电维修组承担;点检内容：包括温升、磨损、异音、松动、状况等各项指标在内,凡有关滑动部分、回转部分、传动部分、与原材料相接触部分、荷重支撑部位、受腐蚀部分的零部件都需进行相应检查,并对日常巡检工的工作提出建议,处理不了向上级及时反应;３、精密点检：由班组长负责;采用特殊仪器或方法在一定时期对设备进行各种测试;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气设备点检内容
1.目的
设备点检是设备管理的一项基本工作，目的是通过点检准确掌握设备技术状况，维持和改善设备工作性能，预防事故发生，减少停机时间，延长设备寿命，降低设备维修费用，保证生产正常进行。
2.点检实施内容
2.1.根据设备分类，制定详细的点检周期、点检内容。
2.2.根据设备分类，制定设备卫生清扫周期及清扫标准。
2.3.对点检的设备详细记录部位、运行情况，对发现的异常情况详细记录故障情
况、处理过程、更换器件型号、种类、件数。
2.4.点检工具、检测工具要携带。
2.5.对点检中发现的问题及时处理，无法处理的问题，要及时汇报。
2.6.除做好点检记录外，日常检修也应详细记录。
3.点检内容及周期：
3.1.公共点检内容：
3.1.1.对所辖区域内的设备进行点检，查看巡视记录，收集设备运行状况并进行
分析，掌握机件的劣化程度。
3.1.2.根据点检情况，提出预防、改善设备性能的意见。
3.2.竖井、盘柜、线路、仪表点检（每周一次）：
3.2.1.供电系统竖井点检：
(1)门是否完好，开关灵活，无阻碍。
(2)现场照明良好。
(3)竖井内巡视记录表是否完备、清洁、放置整齐、日常记录完整、规范、新旧
表格及时更换、收回。
(4)消防设施是否起齐备。
(5)井内卫生清洁，无杂物、蚁虫（鼠）排泄物、滴、流、淌水痕。
(6)井内各类电源电缆、电线布线整齐、规范、无磨损、虫（鼠）咬痕迹、过热、
氧化、裸露。
(7)井内外敷电缆桥架、管线等外观完好，槽盖板齐全、垂直水平、无拖吊、压
陷、导线裸露、保持安装姿态。
表面清洁、无锈蚀、结尘、杂物、蚁虫（鼠）排泄物。
(8)其他附属设施状况的正常。
3.2.2.配电柜（箱）外观点检：
(1)外观完好、清洁、无锈蚀现象。
(2)柜内、柜顶无结尘、杂物、蚁虫（鼠）排泄物。
(3)门锁（门扣）、仪表、按钮、信号显示（指示）系统完好正常，无缺失损坏。
(4)仪表显示准确，画线正常清晰，按钮开关灵活可靠。
保持安装姿态，横平竖
直。
(5)(5)附属设备齐全、完好。
3.2.3.盘柜（箱）内点检：
(1)盘柜（箱）内设备内外清洁，无结尘、杂物、蚁虫（鼠）排泄物。
各电器元
件外观完整、标牌完好，布线整齐规范，接线牢固、接触良好，无松动、发
热、氧化现象。
(2)二次线回路引线整齐、牢固、保护盖齐全，无损坏、脱落、裸线、松动、开
路、发热、氧化现象。
(3)总开（断路器）、分路空开（断路器）、接触器、继电器、声音正常，无异声、
异味，保持安装姿态。
触头闭合良好，无松动、发热现象，合分闸、互（联）锁机械机构动作灵活、可靠，无损坏、卡阻、氧化。
连接线整齐、规范、无
磨损、氧化、过热、裸露、蚁虫（鼠）咬蚀痕迹。
(4)电源线供电正常、电流平衡，绝缘良好，无破损、裸露。
(5)备用电源系统正常。
(6)接地（PE）、接零（PN）线接地良好，表面清洁。
无松动、过热，、无锈蚀、
氧化、结尘、蚁虫（鼠）咬蚀痕迹、与其它金属搭接现象。
(7)改造线、临时线进线槽，做到规范，有序。
3.2.
4.电力电缆的点检：
(1)电缆绝缘良好，保持安装姿态，横平竖直。
无拖吊、压陷、无破损、裸露、
过热、锈蚀、氧化、结尘、蚁虫（鼠）咬蚀、涧水痕迹，
(2)电缆接头绝缘良好，无破损、裸露、过热、锈蚀、氧化、结尘、蚁虫（鼠）
咬蚀、进水痕迹。
(3)电缆沟、槽、无损坏塌陷、下沉、进水。
室外井壁无损坏塌陷，井内有无杂
物、蚁虫（鼠）排泄物。
(4)地下直埋电缆有无施工损坏可能。
4.点检方法：
采用视、听、触、味、嗅(简称”五感”)等人体感觉器官或简单仪器、工具等方式对设备进行检查。
电气设备点检标准
无松动、发热现象 无松动、发热现象
无松动、发热现象
无松动、发热现象
无松动、发热现象
无松动、发热现象
无松动、发热现象
无松动、发热现象
无松动
无松动、发热现象
应小于Ω
绝缘值不小于1M Ω
无击穿和放电现象
无击穿和放电现象
无击穿和放电现象
当电压为倍额定电压、功率因素为时，主触点可接通12倍电流100次。
当电压为倍额定电压、功率
１、日常点检：在设备运转前或运行中由电气巡检组进行点检，具体内容如下：电气巡检组：主要对电气设备负责。
如电控柜、电器开关、电气线路等。
对各自所负责系统工段进行点检。
如紧固、清洁、保持完整等，依据
日常点检的相关规定、标准来进行工作，遇到处理不了的问题需
及时向上级反应，并尽快排除故障。
２、专业点检：由设水电维修组承担。
点检内容：包括温升、磨损、异音、松动、状况等各项指标在内，凡有关滑动部分、回转部分、传动部分、与原材料相接触部分、荷重支撑部位、
受腐蚀部分的零部件都需进行相应检查，并对日常巡检工的工作提
出建议，处理不了向上级及时反应。
３、精密点检：由班组长负责。
采用特殊仪器或方法在一定时期对设备进行各种测试。
