HP ProLiant DL系列PC服务器维护手册
HP ProLiant DL365 第五代(G5)服务器 说明书
采用全新的AMD 四核处理器，高达32GB 的DDR 2-667MHz 内存，PCI-E 技术为两路处理器系统提供了强劲的IO 性能。
在1U 高的服务器中，支持6个2.5英寸的SAS 或SATA 的硬盘。
这款服务器非常适合运行多种要求不断扩充处理性能的应用程序。
借助远程管理功能实现虚拟的现场控制与管理，包括电源的打开与关闭，通过图形化的控制终端，可以将远端的远程介质如光驱、软驱映射给服务器，从而实现虚拟设备的使用。
通过机柜的优化设计，在一个超高密度的机箱中，容纳了冗余的风扇，冗余的电源以及其它多种可升级的选件。
全新特性HP ProLiant DL365 G5所使用的处理器是最新的AMD 四核处理器。
高性能•两路AMD 皓龙四核处理器2300•PC5300 DDR2-667增强的ECC 内存技术，最多支持大32GB ，8个内存插槽•全新的SmartArray E200i 以及SmartArray P400i 磁盘阵列卡，可以为用户提供高性价比和高性能的磁盘IO特性HP ProLiant DL365第五代(G5)服务器DL365 G5是一个基于机柜优化模式的高密度机柜服务器，可应用于数据中心和多种应用环境，在1U 高的机箱当中，集成了优异的远程管理功能和高处理性能。
•支持2.5英寸SAS 和SATA 硬盘，可扩展至6块，最大存储容量：SAS 硬盘容量876GB ，SATA 硬盘容量720GB 高扩展性：•两个PCI-E 插槽，一个全长一个半长•4个USB 接口，1个前置，1个内置，2个后置管理特性•标准配置带有集成的远程控制功能iLO2•前置的可滑动的状态显示面板，可直观查看系统组件状态•ProLiant 精华基础软件包可选附件•可选的冗余电源模块和风扇模块•可选的电缆管理导向臂。
便于管理与维护设计与连接•冗余的风扇•前置的显示器端口•双端口多功能千兆以太网卡•通用的机柜安装滑轨，可以应用于方形或圆形的多种定位孔的机柜产品编号说明447598-AA1(1) 个AMD Opteron™ (皓龙™)处理器2352 (2.1GHz，75瓦)，标配1GB (2 x 512MB)、PC2-5300 DDR2 DIMM (667MHz)，机架式(1U)标准配置处理器AMD Opteron™ (皓龙™)处理器2354 (2.2GHz，75瓦)AMD Opteron™ (皓龙™)处理器2352 (2.1GHz，75瓦)内存类型PC2-5300 DDR2 DIMM (667MHz)取决于产品型号标配(基本机型)1GB (2 x 512MB)最大32GB (8 x 4GB)注：DIMM必须依容量递减安装，最大的DIMM安装在距每个处理器最远的插槽内。
HP ProLiant DL380 G6 服务器
HP ProLiant DL380 G6 服务器- 清BIOS 的方法1.为服务器断电（拔掉电源线），打开机箱上盖板，找到系统维护开关（System maintenanceswitch）。
如下图所示。
系统维护开关具体位置可以在上盖板内侧找到图示。
2. 3. 4.3. 将系统维护开关拨到"ON"后等待10秒钟，然后为服务器加电，开机，直到自检过程出现如下提示：5.6.当出现以上提示后，让服务器关机，断电，将系统维护开关6号开关拨回OFF位置，至此清BIOS的操作完成。
HP ProLiant DL380 G5 服务器- 清CMOS 方法Issue怎么清除DL380 G5 服务器的cmos，本文为您提供详细的说明。
Solution1.首先，需要将DL380 G5 服务器电源关掉。
2.打开主板的上盖。
3.在主板PCI-E 的插槽前面有个6 位的系统维护开关。
HP ProLiant DL388 G7 服务器- 如何手动安装Windows Server 2003 系统的所有驱动问题HP ProLiant DL388 G7 服务器如何手动安装Windows Server 2003系统的所有驱动。
解决方案NOTE: DL388 G7 与DL380 G7 使用的硬件相同，HP 官方网站没有提供DL388 G7的驱动，我们可以使用DL380 G7服务器提供的驱动。
1. 打开HP 中文官方网站，点击支持与驱动程序，在产品型号对话框中输入DL380 G7，点击开始搜索FAQ磁盘及分区设备管理在Linux 中，每一个硬件设备都映射到一个系统的文件，对于硬盘、光驱等IDE 或SCSI 设备也不例外。
Linux 把各种IDE 设备分配了一个由hd 前缀组成的文件；而对于各种SCSI 设备，则分配了一个由sd 前缀组成的文件。
例如，第一个IDE 设备，Linux 就定义为hda；第二个IDE 设备就定义为hdb；下面以此类推。
HPE ProLiant服务器安装与启动服务说明书
Service overviewHPE Installation and Startup of HPE ProLiant servers provides for the installation of your new HPE ProLiant server and eligible operating system. This service will assist you in bringing your new HPE ProLiant server and operating system into operation in a timely and professional manner.Service benefitsThis service provides a trained HPE service specialist to perform an installation that meets HPE quality standards, for:• Delivery of the service at a mutually scheduled time convenient to your organization• Helps you effectively utilize HPE products from the knowledge gained during on-site delivery of the service• Custom installation as detailed in “Delivery specifications’’ or in a Statement of Work (SOW)• Verification prior to installation that all service prerequisites are metService feature highlights• Service planning• Service deployment• Installation verification tests (IVTs)• Customer orientation sessionHPE Installation and Startup of HPE ProLiant servers HPE Support ServicesData sheetTable 1. Service featuresFeature Delivery specificationsService planning An HPE service specialist will confirm with the Customer that the prerequisites have been met and schedule the delivery of theservice at a time mutually agreed upon by HPE and the Customer, which shall be during local HPE standard business hoursexcluding HPE holidays, unless otherwise agreed by HPE. Any services provided outside of HPE standard business hours may besubject to additional charges.Service deployment The deployment activities will include:Hardware• Installation of the server: Unpacking the server, inspecting it for damage, and installing it according to the product specifications(If the server is part of a rack system, it will be inserted into the rack.)• Installation of hardware options: System hardware options purchased with the system will be installed at the same time• Physical connection of the product to a LAN, as appropriate• Consolidation of all packaging material and notification to the Customer that the materials are ready for removalSoftwareInstallation of one eligible Operating System. Eligible Operating Systems are defined below:• For Microsoft® Windows Server®:–Installation of the operating system and the appropriate network protocols, as required–Creation of a Windows Server account with up to three user accounts–Creation and setup of one Windows Server file share on a local disk–For ProLiant DL380 Packaged Cluster only, installation and configuration of Microsoft Cluster software according to theproduct installation guide• For Linux® server operating systems:*–Installation of the operating system and the appropriate network protocols, as required–Installation of HPE drivers, as applicable–Creation of a Linux server account with up to three user accountsThe supported Linux distributions for installation as part of this service are Red Hat® Enterprise Linux (RHEL) and SUSE LinuxEnterprise Server (SLES).*For systems with multiple servers per chassis, one operating system (OS) image will be installed on one server node within thechassis. If an established HPE Insight Cluster Management Utility (CMU) or Microsoft WDS environment exists with a functionalPXE boot environment and server provisioning capabilities to load an OS image, then the HPE installation engineer will load oneOS image to all server nodes within the chassis.Enable remote support to allow for automatic case creation for hardware failures, and for proactive deliverables provided underapplicable service levels. This enablement is for supported devices only and is conditional on the existence of a foundationalHPE remote support application already established in the Customer’s server environment.For more information on remote support, go to /services/getconnected.Installation verification tests (IVTs)HPE will run the appropriate installation verification tests required for this service, such as Power-On Self-Tests (POSTs) specificto the product being installed, verification of product operation, and verification that the current device software and firmwareare loaded.Customer orientation session Upon completion of the deployment activities, the HPE service specialist will provide an orientation session, up to one hour, on theproduct and/or technology, to include information on basic hardware product usage and hardware features.Service eligibilityThe Customer must meet the following prerequisites for the delivery of this service:• Have a new HPE ProLiant server and a supported version of Microsoft or Linux operating system and valid licenses• Have no earlier version of the operating system installed on the new HPE ProLiant server for which this service is to be applied• Have all cabling and network connections installed and functionalService limitationsExcluded from this service are activities such as, but not limited to, the following:• Service deployment on hardware not covered by an HPE warranty or HPE support agreement• Service deployment on hardware covered by a third-party maintenance contract• Operating system provisioning with a third-party or customized software tool• Installation of ineligible operating systems or more than one operating system• Planning, design, implementation, or assessment of the Customer’s overall SAN or fabric architecture• Services that, in the opinion of Hewlett Packard Enterprise, are required due to unauthorized attempts by non-HPE personnel to install, repair, maintain, or modify hardware, firmware, or software• Site inspection activities such as a comprehensive analysis of the Customer facility’s power, cooling humidity, airborne contaminant, vibration levels, and determination of whether the data center’s raised floor has sufficient structural capability to accommodate the weight of newly installed equipment• Environmental compliance or site preparation• External cabling• Application integration or integration of third-party products or peripherals not included with the system• Assembly of external storage devices• Assembly of racks or other computer room site preparation• Software training, troubleshooting, repair, tuning, or customization• Any services not clearly specified in this documentCustomer responsibilitiesThe Customer will:• Contact an HPE specialist within 90 days of date of purchase to schedule the delivery of the service• Coordinate service deployment on third-party-maintained products (if applicable) with Hewlett Packard Enterprise• Designate a person from the Customer’s staff who, on behalf of the Customer, will grant all approvals, provide information, and otherwise be available to assist HPE in facilitating the delivery of this service• Ensure that all service prerequisites as identified under “Service eligibility’’ are met• Ensure that all site preparation, power supply compatibility requirements, network cabling and configuration, and other specified service prerequisites, as listed in the “Service eligibility” section have been met• Allow Hewlett Packard Enterprise full and unrestricted access to all locations where the service is to be performed• Provide a suitable work area for delivery of the service, including access to an outside telephone line, power, and any network connections required• Be responsible for all data backup and restore operationsGeneral provisions/other exclusionsHPE reserves the right to charge, on a time and materials basis, for any additional work over and above this service package pricing that may result from work required to address service prerequisites or other requirements that are not met by the Customer.HPE reserves the right to reprice this service if the Customer does not schedule and provide for subsequent delivery within 90 days of purchase.HPE’s ability to deliver this service is dependent upon the Customer’s full and timely cooperation with HPE, as well as the accuracy and completeness of any information and data the Customer provides to HPE.Travel charges may apply; please consult your local office.Learn more at /services/support Data sheet© Copyright 2005, 2007, 2014, 2016–2017 Hewlett Packard Enterprise Development LP. The information contained herein is subjectto change without notice. The only warranties for Hewlett Packard Enterprise products and services are set forth in the express warrantystatements accompanying such products and services. Nothing herein should be construed as constituting an additional warranty.Hewlett Packard Enterprise shall not be liable for technical or editorial errors or omissions contained herein.This data sheet is governed by the Hewlett Packard Enterprise current standard sales terms, which include the supplemental data sheet,or, if applicable, the Customer’s purchase agreement with Hewlett Packard Enterprise.Microsoft and Windows Server are either registered trademarks or trademarks of Microsoft Corporation in the United States and/or othercountries. Red Hat is a registered trademark of Red Hat, Inc. in the United States and other countries. Linux is the registered trademarkMake the right purchasedecision. Chat with ourpresales specialists.。

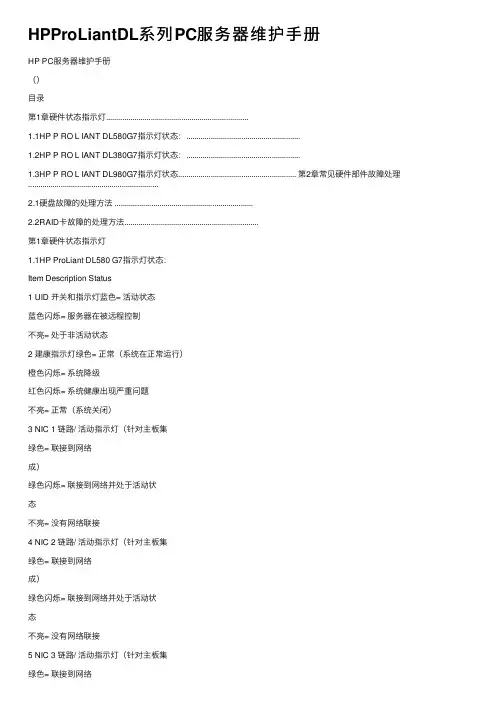

HPProLiantDL系列PC服务器维护手册
HP PC服务器维护手册（）目录第1章硬件状态指示灯.......................................................................1.1HP P RO L IANT DL580G7指示灯状态： .......................................................1.2HP P RO L IANT DL380G7指示灯状态： .......................................................1.3HP P RO L IANT DL980G7指示灯状态 ......................................................... 第2章常见硬件部件故障处理.................................................................2.1硬盘故障的处理方法....................................................................2.2RAID卡故障的处理方法 .................................................................第1章硬件状态指示灯1.1HP ProLiant DL580 G7指示灯状态：Item Description Status1 UID 开关和指示灯蓝色= 活动状态蓝色闪烁= 服务器在被远程控制不亮= 处于非活动状态2 建康指示灯绿色= 正常（系统在正常运行）橙色闪烁= 系统降级红色闪烁= 系统健康出现严重问题不亮= 正常（系统关闭）3 NIC 1 链路/ 活动指示灯（针对主板集绿色= 联接到网络成）绿色闪烁= 联接到网络并处于活动状态不亮= 没有网络联接4 NIC 2 链路/ 活动指示灯（针对主板集绿色= 联接到网络成）绿色闪烁= 联接到网络并处于活动状态不亮= 没有网络联接5 NIC 3 链路/ 活动指示灯（针对主板集绿色= 联接到网络成）绿色闪烁= 联接到网络并处于活动状态不亮= 没有网络联接6 NIC 4 链路/ 活动指示灯（针对主板集绿色= 联接到网络成）绿色闪烁= 联接到网络并处于活动状态不亮= 没有网络联接7 加电/ 待机按钮以及指示灯橙色= 有交流电并且服务器处于待机状态绿色= 有交流电并处于开机状态不亮= 没有交流电源Item Description Status1 iLO 3 活动指示灯绿色亮或闪烁= 网络活动状态灭= 没有网络访问2 iLO3 连路指示灯绿色= 联接到网络灭= 没有联接到网络3 NIC 2活动指示灯亮或绿色闪烁= 网络活动状态不亮= 没有网络访问4 NIC 2链路指示灯亮或绿色闪烁= 联接到网络不亮= 没有联接到网络5 NIC 4活动指示灯亮或绿色闪烁= 网络活动状态不亮= 没有网络访问6 NIC 4链路指示灯亮或绿色闪烁= 联接到网络不亮= 没有联接到网络7 NIC 3链路指示灯亮或绿色闪烁= 联接到网络不亮= 没有联接到网络8 NIC 3活动指示灯亮或绿色闪烁= 网络活动状态不亮= 没有网络访问9 NIC 1链路指示灯亮或绿色闪烁= 联接到网络不亮= 没有联接到网络10 NIC 1活动指示灯亮或绿色闪烁= 网络活动状态不亮= 没有网络访问Code Component Status01 电源线系统板到电源线: 线有故障或者线没有安装04 风扇板电源线风扇板电源或者信号线没有安装05 内存板基本内存错误( 内存板1 没有安装或者存在不正确的内存配置)06 SAS 背板电源线SAS 背板或者线没有安装08 系统锁指出了一个没有在代码01 到07 所包含的故障t1 Processor 1 不支持Processor 1 不支持，更换一个系统支持的处理器 .t2 Processor 2 不支持Processor 2 不支持，更换一个系统支持的处理器 .t3 Processor 3 不支持Processor 3 不支持，更换一个系统支持的处理器 ..t4 Processor 4 不支持Processor 4 不支持，更换一个系统支持的处理器 .P1 Processor 1 没有安装Processor 1 没有安装，需要重新启动系统, 安装处理器1. 如果处理器 4 安装了并且系统正在启动, P1 代码和Port 84/85 将显示1 秒钟以表示系统正在启动U1 PPM 1 没有安装处理器1 没有安装PPM1 ，需要安装U2 PPM 2 没有安装处理器2 没有安装PPM2 ，需要安装U3 PPM 3 没有安装处理器 .3 没有安装PPM3 ，需要安装U4 PPM 4 没有安装处理器4 没有安装PPM4 ，需要安装A0 Pre POST 代码Standby 模式P5 电源电源没有输出信号_5 电源背板电源背板没有5V 电压输出33 电源背板电源背板没有3.3V 电压输出15 1.5-V 调压器主板的电压调整器没有1.5-V 电压输出Ut Vtt 调整器Vtt 没有电源输出5U PPM 故障PPM 没有电源输出nb 没有启动系统处于未启动状态内存板组成部分以及指示灯状态Item Description Status1 释放锁2 弹出杆3 旋转开关4 可移动的绿色= 可以拔该内存板不亮= 系统在加电状态不可以拔掉该内存板5 DIMM 1 LED 绿色= DIMM 已经安装了橙色= DIMM 故障或者降级橙色闪烁= DIMM 配置错误不亮= DIMM 没有安装6 DIMM 2 LED 绿色= DIMM 已经安装了橙色= DIMM 故障或者降级橙色闪烁= DIMM 配置错误不亮= DIMM 没有安装7 DIMM 3 LED 绿色= DIMM 已经安装了橙色= DIMM 故障或者降级橙色闪烁= DIMM 配置错误不亮= DIMM 没有安装8 DIMM 4 LED 绿色= DIMM 已经安装了橙色= DIMM 故障或者降级橙色闪烁= DIMM 配置错误不亮= DIMM 没有安装9 DIMM 5 LED 绿色= DIMM 已经安装了橙色= DIMM 故障或者降级橙色闪烁= DIMM 配置错误不亮= DIMM 没有安装10 DIMM 6 LED 绿色= DIMM 已经安装了橙色= DIMM 故障或者降级橙色闪烁= DIMM 配置错误不亮= DIMM 没有安装11 Online spare （在线备用）绿色= Online spare 模式LED橙色= 降级online spare 模式橙色闪烁= 不正确的AMP （高级内存保护模式）不亮= 没有配置成Online Spare 模式12 Hot-plug mirrored （热插拔绿色= Mirrored 模式镜像）LED橙色= 降级mirrored 模式橙色闪烁= 不正确的AMP （高级内存保护模式）不亮= 没有配置成Mirrored 模式13 Hot-plug RAID （热插拔绿色= RAID 模式RAID ）LED橙色= 降级的RAID 模式橙色闪烁= 不正确的AMP （高级内存保护模式）不亮= 没有配置成RAID 模式14 内存板状态指示灯灭= 没有电源- 内存板locking switch 没有锁定或者内存配置不正确 .绿色= 正常状态绿色闪烁= 内存板正在重建橙色闪烁= 该内存板的DIMM 遇到了以下的内存错误一个不应该拆除的内存板的开关被打开了热插拔电源指示灯Item Description1 电源LED ( 主电源)2 故障LED ( 主电源)3 电源LED ( 冗余电源)4 故障LED ( 冗余电源)Power LED ( 绿色)Failure LED ( 橙色)Status灭灭 2 个电源都没有交流电输入灭亮没有交流电到该电源或者电源故障( 包括电压过高或者温度过高)闪烁灭有交流电/ 标准输出状态亮灭直流输出电源正常灭闪烁电源故障热插拔风扇指示灯Status绿色= 正常状态橙色= 故障不亮= 没有电源HP Proliant 服务器 - 热插拔硬盘指示灯状态说明活动LED 指示灯(1)联机LED 指示灯(2)故障LED 指示灯(3)条件灭灭灭存在以下一种或多种情况：1、驱动器未配置为阵列的一部分；2、驱动器已配置为阵列的一部分，但它是当前未被访问或重建的更换驱动器；3、驱动器已配置为联机备用驱动器；如果驱动器连接到阵列控制器，则可以联机更换驱动器。
HP ProLiant DL320第五代(G5)服务器 说明书
HP ProLiant DL320第五代(G5)服务器产品说明HP ProLiant DL320 G5服务器是一款具有入门级价格的企业级服务器。
经过对机架应用进行优化，该款具有高可管理性的单处理器、1U高度服务器成为IT基础设施架构应用、web和网络边缘应用的理想选择。
DL320 G5服务器能够提供企业级管理，包括SmartStart和Proliant Essentials软件的管理特性和部署功能，以及通过嵌入式iLO 2 (集成的Lights-Out)技术提供的远程控制台和虚拟KVM。
在集成RAID 0/1控制器上支持1到2个低成本串行ATA驱动器，并且可升级到高度可靠的热插拔SAS硬盘驱动器，这使DL320 G5可灵活满足您数据中心的需求。
另外，您可以获得经济高效的单处理器平台解决方案，可以从全新的英特尔®至强®3000系列处理器中选择需要的处理器。
主要特性与优点ProLiant DL320 G5是需要经济高效和机架密集型解决方案的单功能或专用用户应用程序的理想选择。
低成本机架密集型平台优化的1U机架式机箱极大地减少了数据中心占用的空间，同时单处理器架构和3.5英寸串行ATA硬盘驱动器价格低廉，可满足您的预算要求。
•1U、60.96厘米(24.0英寸)深机箱使企业可以更加方便地为特殊应用程序提供专用服务器•附带弹簧承载的通用滑轨•从以下四个处理器中选择其一：–高性能双核英特尔®至强®3000系列处理器–经济高效的双核英特尔®奔腾®D 800系列–单核英特尔®奔腾®4 600系列–入门级英特尔®赛扬®D•标配支持1个到2个3.5英寸串行ATA (SATA)硬盘驱动器，总存储容量高达1.5 TB•支持最新的Microsoft®Windows®、SuSE®和Red Hat Linux服务器操作系统•两个千兆以太网服务器适配器•可确保IT基础设施架构应用程序运行的可靠性特性，包括热插拔硬盘驱动器选件、冗余风扇和前面板端口•处理器、内存和SAS 硬盘驱动器故障前保修企业级监控和管理借助强大和高度灵活的部署、监控和管理工具，ProLiant DL320 G5可成为适合您环境的全面解决方案。
HPProLiantDL系列PC服务器维护手册
HPProLiantDL系列PC服务器维护⼿册HP PC服务器维护⼿册（）⽬录第1章硬件状态指⽰灯......................................................................1.1HP P RO L IANT DL580G7指⽰灯状态：........................................................1.2HP P RO L IANT DL380G7指⽰灯状态：........................................................1.3HP P RO L IANT DL980G7指⽰灯状态.......................................................... 第2章常见硬件部件故障处理................................................................2.1硬盘故障的处理⽅法 ....................................................................2.2RAID卡故障的处理⽅法..................................................................第1章硬件状态指⽰灯1.1HP ProLiant DL580 G7指⽰灯状态：Item Description Status1 UID 开关和指⽰灯蓝⾊= 活动状态蓝⾊闪烁= 服务器在被远程控制不亮= 处于⾮活动状态2 建康指⽰灯绿⾊= 正常（系统在正常运⾏）橙⾊闪烁= 系统降级红⾊闪烁= 系统健康出现严重问题不亮= 正常（系统关闭）3 NIC 1 链路/ 活动指⽰灯（针对主板集绿⾊= 联接到⽹络成）绿⾊闪烁= 联接到⽹络并处于活动状态不亮= 没有⽹络联接4 NIC 2 链路/ 活动指⽰灯（针对主板集绿⾊= 联接到⽹络成）绿⾊闪烁= 联接到⽹络并处于活动状态不亮= 没有⽹络联接5 NIC 3 链路/ 活动指⽰灯（针对主板集绿⾊= 联接到⽹络成）绿⾊闪烁= 联接到⽹络并处于活动状态不亮= 没有⽹络联接6 NIC 4 链路/ 活动指⽰灯（针对主板集绿⾊= 联接到⽹络成）绿⾊闪烁= 联接到⽹络并处于活动状态不亮= 没有⽹络联接7 加电/ 待机按钮以及指⽰灯橙⾊= 有交流电并且服务器处于待机状态绿⾊= 有交流电并处于开机状态不亮= 没有交流电源Item Description Status1 iLO 3 活动指⽰灯绿⾊亮或闪烁= ⽹络活动状态灭= 没有⽹络访问2 iLO3 连路指⽰灯绿⾊= 联接到⽹络灭= 没有联接到⽹络3 NIC 2活动指⽰灯亮或绿⾊闪烁= ⽹络活动状态不亮= 没有⽹络访问4 NIC 2链路指⽰灯亮或绿⾊闪烁= 联接到⽹络不亮= 没有联接到⽹络5 NIC 4活动指⽰灯亮或绿⾊闪烁= ⽹络活动状态不亮= 没有⽹络访问6 NIC 4链路指⽰灯亮或绿⾊闪烁= 联接到⽹络不亮= 没有联接到⽹络7 NIC 3链路指⽰灯亮或绿⾊闪烁= 联接到⽹络不亮= 没有联接到⽹络8 NIC 3活动指⽰灯亮或绿⾊闪烁= ⽹络活动状态不亮= 没有⽹络访问9 NIC 1链路指⽰灯亮或绿⾊闪烁= 联接到⽹络不亮= 没有联接到⽹络10 NIC 1活动指⽰灯亮或绿⾊闪烁= ⽹络活动状态不亮= 没有⽹络访问Code Component Status01 电源线系统板到电源线: 线有故障或者线没有安装04 风扇板电源线风扇板电源或者信号线没有安装05 内存板基本内存错误( 内存板1 没有安装或者存在不正确的内存配置)06 SAS 背板电源线SAS 背板或者线没有安装08 系统锁指出了⼀个没有在代码01 到07 所包含的故障t1 Processor 1 不⽀持Processor 1 不⽀持，更换⼀个系统⽀持的处理器 .t2 Processor 2 不⽀持Processor 2 不⽀持，更换⼀个系统⽀持的处理器 .t3 Processor 3 不⽀持Processor 3 不⽀持，更换⼀个系统⽀持的处理器 ..t4 Processor 4 不⽀持Processor 4 不⽀持，更换⼀个系统⽀持的处理器 .P1 Processor 1 没有安装Processor 1 没有安装，需要重新启动系统, 安装处理器1. 如果处理器 4 安装了并且系统正在启动, P1 代码和Port 84/85将显⽰1 秒钟以表⽰系统正在启动U1 PPM 1 没有安装处理器1 没有安装PPM1 ，需要安装U2 PPM 2 没有安装处理器2 没有安装PPM2 ，需要安装U3 PPM 3没有安装处理器 .3 没有安装PPM3 ，需要安装U4 PPM 4 没有安装处理器4 没有安装PPM4 ，需要安装A0 Pre POST 代码Standby 模式P5 电源电源没有输出信号_5 电源背板电源背板没有5V 电压输出33 电源背板电源背板没有3.3V 电压输出15 1.5-V 调压器主板的电压调整器没有1.5-V 电压输出Ut Vtt 调整器Vtt 没有电源输出5U PPM 故障PPM 没有电源输出nb 没有启动系统处于未启动状态内存板组成部分以及指⽰灯状态Item Description Status1 释放锁2 弹出杆3 旋转开关4 可移动的绿⾊= 可以拔该内存板不亮= 系统在加电状态不可以拔掉该内存板5 DIMM 1 LED 绿⾊= DIMM 已经安装了橙⾊= DIMM 故障或者降级橙⾊闪烁= DIMM 配置错误不亮= DIMM 没有安装6 DIMM 2 LED 绿⾊= DIMM 已经安装了橙⾊= DIMM 故障或者降级橙⾊闪烁= DIMM 配置错误不亮= DIMM 没有安装7 DIMM 3 LED 绿⾊= DIMM 已经安装了橙⾊= DIMM 故障或者降级橙⾊闪烁= DIMM 配置错误不亮= DIMM 没有安装8 DIMM 4 LED 绿⾊= DIMM 已经安装了橙⾊= DIMM 故障或者降级橙⾊闪烁= DIMM 配置错误不亮= DIMM 没有安装9 DIMM 5 LED 绿⾊= DIMM 已经安装了橙⾊= DIMM 故障或者降级橙⾊闪烁= DIMM 配置错误不亮= DIMM 没有安装10 DIMM 6 LED 绿⾊= DIMM 已经安装了橙⾊= DIMM 故障或者降级橙⾊闪烁= DIMM 配置错误不亮= DIMM 没有安装11 Online spare （在线备⽤）绿⾊= Online spare 模式LED橙⾊= 降级online spare 模式橙⾊闪烁= 不正确的AMP （⾼级内存保护模式）不亮= 没有配置成Online Spare 模式12 Hot-plug mirrored （热插拔绿⾊= Mirrored 模式镜像）LED橙⾊= 降级mirrored 模式橙⾊闪烁= 不正确的AMP （⾼级内存保护模式）不亮= 没有配置成Mirrored 模式13 Hot-plug RAID （热插拔绿⾊= RAID 模式RAID ）LED橙⾊= 降级的RAID 模式橙⾊闪烁= 不正确的AMP （⾼级内存保护模式）不亮= 没有配置成RAID 模式14 内存板状态指⽰灯灭= 没有电源- 内存板locking switch 没有锁定或者内存配置不正确 .绿⾊= 正常状态热插拔电源指⽰灯Item Description1 电源LED ( 主电源)2 故障LED ( 主电源)3 电源LED ( 冗余电源)4 故障LED ( 冗余电源)Power LED ( 绿⾊)Failure LED ( 橙⾊)Status灭灭 2 个电源都没有交流电输⼊灭亮没有交流电到该电源或者电源故障( 包括电压过⾼或者温度过⾼)闪烁灭有交流电/ 标准输出状态亮灭直流输出电源正常灭闪烁电源故障热插拔风扇指⽰灯Status绿⾊= 正常状态橙⾊= 故障不亮= 没有电源HP Proliant 服务器 - 热插拔硬盘指⽰灯状态说明活动LED 指⽰灯(1)联机LED 指⽰灯(2)故障LED 指⽰灯(3)条件灭灭灭存在以下⼀种或多种情况：1、驱动器未配置为阵列的⼀部分；2、驱动器已配置为阵列的⼀部分，但它是当前未被访问或重建的更换驱动器；3、驱动器已配置为联机备⽤驱动器；如果驱动器连接到阵列控制器，则可以联机更换驱动器。
HP ProLiant DL380G7服务器 说明书
欲了解其他技术规格， 请访问： /products/quickspecs/13595_div/13595_div.html。
3
为何选择DL380 G7服务器？
您的业务需求和环境将决定您的服务器类型。 DL380 G7服务器适用于： • 各种类型和规模的环境与企业 • 空间有限的企业数据中心和服务提供商 • 采用尖端技术的中小型企业 • 要求苛刻的横向扩展应用 • 正准备实施虚拟化的企业 • 高效的远程管理环境
惠普服务
只有依靠强大的技术支持， 才可取得出色的业务成效 所有IT机构几乎都面临着这样的挑战： 开发并维护一个灵活、 高效的服务器基础设施， 满足企业 的服务水平要求。 惠普技术服务部门可提供全面的惠普金牌服务产品组合， 通过易于购买和使用的支持套件帮助 您设计、 部署、 管理和支持您的IT环境。 推荐的最低惠普金牌服务产品组合 • 三年同一工作日响应， 4x5、 13小时现场覆盖 • 硬件安装 相关的惠普金牌服务产品 • 硬件支持—三年6小时或24小时电话预约维修现场支持 • 硬件24小时增强支持—同一工作日、 4小时硬件响应覆盖、 2小时远程软件响应 • 主动式选择服务—随时提供可靠的惠普技术顾问、 服务信贷和专业技能支持 惠普金牌服务优势 • 节省部署时间， 并平稳、 高效地管理刀片服务器解决方案 • 延长服务器正常运行时间， 提高性能和可用性 • 快速检测、 诊断和修复问题， 以节省时间、 资金和资源 欲了解更多信息， 请访问： /services/proliantservices或 /go/proliant/carepack。
Share with colleagues
इൽ႑တ
/go/getconnected
ॽፌႎࣳڦൻײۯႾĂኧࢅҾඇߢয় থ݀ໃڟڦ๕ऐ
HP ProLiant DL580 第五代(G5)服务器 说明书
全新特性性能•英特尔®至强®64位四核处理器，2x4MB 的高速缓存•1066MHz 双独立前端总线•667MHz DDR-2内存，支持高达256GB 内存•集成Smart Array P400阵列控制器，有256MB 缓存和512MB 带有电池保护功能的高速缓存多种配置(BBWC) 内置支持多达16个SAS 或SATA 硬盘管理性•全新的服务器自动修复功能ASR, ROM 设置工具(RBSU), 惠普统一管理平台(SIM), 系统健康状态指示灯以及设备识别灯UID•全新的机箱设计，可直接从服务器前方拆卸处理器、内存、硬盘，以及从后方拆卸电源模块•集成iLO 2远程管理系统选件•可以从前端访问的热插拔阵列内存板(内存保护可以配置为增强ECC，在线内存备援以及热插拔镜像和热插HP ProLiant DL580第五代(G5)服务器HP ProLiant DL580 G5服务器是一款性能出色的四路处理器的机柜式服务器，具有极高的性能和高可用性。
采用了全新的设计，使得其能够提供非常卓越的灵活性和服务特性，机箱高度仅为4U ，是全新的企业级服务器。
拔阵列多种保护模式)•标配带有3个X8 PCI -E 插槽扩展板，或选择3个64位133MHz PCI-X 插槽扩展板全新机箱设计•前置的USB 2.0端口，前置显示器端口•集成双端口的千兆多功能以太网卡•无需工具即可安装的通用机柜导轨•非常灵活的电缆管理导向臂实现电缆安装管理，以及快速安装锁紧释放把手，用于快速安装和拆卸机柜服务器应用环境适用于要求空间密度较高的数据中心和服务供应商使用•高达2.336TB 内置数据存储•具有极高的可用性，热插拔阵列内存，热插拔电源模块，热插拔冗余风扇，热插拔硬盘，可选PCI-E 或PCI-X 扩展插槽，可以确保用户环境的持续运行•全新的电源调整系统，从策略上实现了电源动态分配，从而节省了能源并降低了冷却花销数据库、信息服务器以及企业级应用•四路英特尔ㄖ燎卡64位四核处理器，DDR-2内存，是理想多用途服务器，无论是用于浏览应用、电子邮件还是数据库•集成双端口千兆多功能网卡接口，为系统提供了极高的网络带宽。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HP PC服务器维护手册（v 20110730）目录第1章硬件状态指示灯 (3)1.1HP P RO L IANT DL580G7指示灯状态： (3)1.2HP P RO L IANT DL380G7指示灯状态： (13)1.3HP P RO L IANT DL980G7指示灯状态 (23)第2章常见硬件部件故障处理 (34)2.1硬盘故障的处理方法 (34)2.2RAID卡故障的处理方法 (35)第1章硬件状态指示灯1.1 HP ProLiant DL580 G7指示灯状态：➢Item Description Status1 UID 开关和指示灯蓝色= 活动状态蓝色闪烁= 服务器在被远程控制不亮= 处于非活动状态2 建康指示灯绿色= 正常（系统在正常运行）橙色闪烁= 系统降级红色闪烁= 系统健康出现严重问题不亮= 正常（系统关闭）3 NIC 1 链路/ 活动指示灯（针对主板集绿色= 联接到网络成）绿色闪烁= 联接到网络并处于活动状态不亮= 没有网络联接4 NIC 2 链路/ 活动指示灯（针对主板集绿色= 联接到网络成）绿色闪烁= 联接到网络并处于活动状态不亮= 没有网络联接5 NIC 3 链路/ 活动指示灯（针对主板集绿色= 联接到网络成）绿色闪烁= 联接到网络并处于活动状态不亮= 没有网络联接6 NIC 4 链路/ 活动指示灯（针对主板集绿色= 联接到网络成）绿色闪烁= 联接到网络并处于活动状态不亮= 没有网络联接7 加电/ 待机按钮以及指示灯橙色= 有交流电并且服务器处于待机状态绿色= 有交流电并处于开机状态不亮= 没有交流电源➢Code Component Status01 电源线系统板到电源线: 线有故障或者线没有安装04 风扇板电源线风扇板电源或者信号线没有安装05 内存板基本内存错误( 内存板1 没有安装或者存在不正确的内存配置)06 SAS 背板电源线SAS 背板或者线没有安装08 系统锁指出了一个没有在代码01 到07 所包含的故障t1 Processor 1 不支持Processor 1 不支持，更换一个系统支持的处理器 .t2 Processor 2 不支持Processor 2 不支持，更换一个系统支持的处理器 .t3 Processor 3 不支持Processor 3 不支持，更换一个系统支持的处理器 ..t4 Processor 4 不支持Processor 4 不支持，更换一个系统支持的处理器 .P1 Processor 1 没有安装Processor 1 没有安装，需要重新启动系统, 安装处理器1. 如果处理器 4 安装了并且系统正在启动, P1 代码和Port 84/85 将显示1 秒钟以表示系统正在启动U1 PPM 1 没有安装处理器1 没有安装PPM1 ，需要安装U2 PPM 2 没有安装处理器2 没有安装PPM2 ，需要安装U3 PPM 3 没有安装处理器 .3 没有安装PPM3 ，需要安装U4 PPM 4 没有安装处理器4 没有安装PPM4 ，需要安装A0 Pre POST 代码Standby 模式P5 电源电源没有输出信号_5 电源背板电源背板没有5V 电压输出33 电源背板电源背板没有3.3V 电压输出15 1.5-V 调压器主板的电压调整器没有1.5-V 电压输出Ut Vtt 调整器Vtt 没有电源输出5U PPM 故障PPM 没有电源输出nb 没有启动系统处于未启动状态➢内存板组成部分以及指示灯状态➢Item Description Status1 释放锁2 弹出杆3 旋转开关4 可移动的绿色= 可以拔该内存板不亮= 系统在加电状态不可以拔掉该内存板5 DIMM 1 LED 绿色= DIMM 已经安装了➢热插拔电源指示灯➢Item Description1 电源LED ( 主电源)2 故障LED ( 主电源)3 电源LED ( 冗余电源)4 故障LED ( 冗余电源) ➢Power LED ( 绿色)Failure LED ( 橙色)Status灭灭 2 个电源都没有交流电输入灭亮没有交流电到该电源或者电源故障( 包括电压过高或者温度过高)闪烁灭有交流电/ 标准输出状态亮灭直流输出电源正常灭闪烁电源故障➢热插拔风扇指示灯➢Status绿色= 正常状态橙色= 故障不亮= 没有电源HP Proliant 服务器 - 热插拔硬盘指示灯状态说明1.2HP ProLiant DL380 G7指示灯状态：➢成分标识➢项目描述状态➢1个网卡链路/活动的网络连接➢闪光绿色=网络链接和活动➢关闭=没有连接到网络。
如果停电，➢观后面板的RJ - 45发光二极管的状态➢2帽帽状况确定，见“系统洞察显示组合”➢3安培安培模式现状绿色=启用➢琥珀=故障➢闪烁琥珀=无效的配置➢关闭=及模式禁用➢-所有其他发光二极管关闭=正常➢琥珀=故障➢详细信息的激活➢后面板和按钮➢Code Component Status01 电源线系统板到电源线: 线有故障或者线没有安装04 风扇板电源线风扇板电源或者信号线没有安装05 内存板基本内存错误( 内存板1 没有安装或者存在不正确的内存配置)06 SAS 背板电源线SAS 背板或者线没有安装08 系统锁指出了一个没有在代码01 到07 所包含的故障Processor 1 不支持，更换一个系统支持的处理器 .t1 Processor 1 不支持Processor 2 不支持，更换一个系统支持的处理器 .t2 Processor 2 不支持t3 Processor 3 不Processor 3 不支持，更换一个系统支持的处理器 ..支持t4 Processor 4 不支持Processor 4 不支持，更换一个系统支持的处理器 .P1 Processor 1 没有安装Processor 1 没有安装，需要重新启动系统, 安装处理器1. 如果处理器 4 安装了并且系统正在启动, P1 代码和Port 84/85 将显示1 秒钟以表示系统正在启动U1 PPM 1 没有安装处理器1 没有安装PPM1 ，需要安装U2 PPM 2 没有安装处理器2 没有安装PPM2 ，需要安装U3 PPM 3 没有安装处理器 .3 没有安装PPM3 ，需要安装U4 PPM 4 没有安装处理器4 没有安装PPM4 ，需要安装A0 Pre POST 代码Standby 模式P5 电源电源没有输出信号_5 电源背板电源背板没有5V 电压输出33 电源背板电源背板没有3.3V 电压输出15 1.5-V 调压器主板的电压调整器没有1.5-V 电压输出Ut Vtt 调整器Vtt 没有电源输出5U PPM 故障PPM 没有电源输出nb 没有启动系统处于未启动状态➢内存板组成部分以及指示灯状态➢➢14 内存板状态指示灯灭= 没有电源- 内存板locking switch 没有锁定或者内存配置不正确 .绿色= 正常状态绿色闪烁= 内存板正在重建橙色闪烁= 该内存板的DIMM 遇到了以下的内存错误一个不应该拆除的内存板的开关被打开了在系统运行状态下尝试插入一个内存板但是失败了➢热插拔电源指示灯➢Item Description1 电源LED ( 主电源)2 故障LED ( 主电源)3 电源LED ( 冗余电源)4 故障LED ( 冗余电源)➢Power LED ( 绿色)Failure LED ( 橙色)Status灭灭 2 个电源都没有交流电输入灭亮没有交流电到该电源或者电源故障( 包括电压过高或者温度过高)闪烁灭有交流电/ 标准输出状态亮灭直流输出电源正常灭闪烁电源故障➢热插拔风扇指示灯➢Status绿色= 正常状态橙色= 故障不亮= 没有电源HP Proliant 服务器 - 热插拔硬盘指示灯状态说明活动LED 指示灯(1)联机LED 指示灯(2)故障LED 指示灯(3)条件灭灭灭存在以下一种或多种情况：1、驱动器未配置为阵列的一部分；2、驱动器已配置为阵列的一部分，但它是当前未被访问或重建的更换驱动器；3、驱动器已配置为联机备用驱动器；如果驱动器连接到阵列控制器，则可以联机更换驱动器。
灭灭琥珀色由于硬盘驱动器故障或子系统通信故障，驱动器已置为脱机状态。
需要更换驱动器。
亮、灭或闪烁亮灭驱动器处于联机状态且以配置为阵列的一部分。
如果阵列的配置已考虑容错，阵列中其它所有驱动器都处于联机状态，并且接收到故障前兆警报或正在升级驱动器容量，则可以联机更换驱动器。
亮或闪烁闪烁灭禁止卸下驱动器。
驱动器正在重建或正在扩展容量。
1.3HP ProLiant DL980 G7指示灯状态➢➢内存板组成部分以及指示灯状态➢Item Description Status1 释放锁2 弹出杆3 旋转开关4 可移动的绿色= 可以拔该内存板不亮= 系统在加电状态不可以拔掉该内存板5 DIMM 1 LED 绿色= DIMM 已经安装了橙色= DIMM 故障或者降级橙色闪烁= DIMM 配置错误不亮= DIMM 没有安装6 DIMM 2 LED 绿色= DIMM 已经安装了橙色= DIMM 故障或者降级橙色闪烁= DIMM 配置错误不亮= DIMM 没有安装➢热插拔电源指示灯➢➢热插拔风扇指示灯➢Status绿色= 正常状态橙色= 故障不亮= 没有电源HP Proliant 服务器 - 热插拔硬盘指示灯状态说明第2章常见硬件部件故障处理2.1硬盘故障的处理方法硬盘红灯通常是硬盘故障灯告警的表示（SCSI硬盘红灯可能被管理工具选中或者故障），提示硬盘可能已经出现异常情况或者故障，为了保证数据安全，首先建议尽可能备份重要数据，并且不要轻易插拔硬盘，避免误操作导致数据风险。
2.2 RAID卡故障的处理方法。
