CAD的模型、布局、图纸空间CAD的模型和布局是什么意思？什么叫图纸空间？在AUTOCAD 或浩辰CAD等同类的CAD软件中，新建一张空图，我们都可以看到底部有一个标签栏，分别写着“模型(Model)”和“布局（Layout）”，不仅初学者不清楚模型和布局到底怎么用，就是一些使用CAD多年的设计师也不太了解布局的用途。
CAD之所以要增加布局，主要是考虑排图打印的需要。
通常我们在模型空间绘制图形，在布局空间设置好纸张幅面等页面设置，通过不同比例的的视口来排布模型空间绘制的图形，基本可以模拟最终的打印效果。
在布局空间，如果不进入视口，就是图纸空间，图纸空间是二维的，可以绘制三维图形，但无法调整视图，无法着色、消隐，因此在图纸空间通常做的工作就是插入一个标准图框，也可以在图纸空间添加标注，利用标注关联甚至可以标注视口内的图形，当然，你要在图纸空间绘制其他图形也可以。
在布局空间，一旦双击进入视口，就是进入了模型空间，不仅可以进行跟切换到“模型”标签后相同的各类操作，而且可以针对当前视口设置某些图层的颜色、线宽、线型、打印样式，并可冻结某些图层，通过这些设置，模型空间中相同的图形在不同视口可以显示不同的效果。
CAD的模型空间和布局空间中都可以保存一个页面设置，当布局设置并保存了页面设置后，以后打印就无需重复设置了，直接点打印就可以输出了。
通常一个布局只插入一个图框，也就是只排布一张图纸，这样不仅方便以后的打印操作，而且CAD还针对布局开发了更多的管理和输出功能，例如发布（Publish）可选择多个布局进行批量打印或输出成电子文档，图纸集（Sheetset）可以将项目图纸的多个布局管理起来。
因此，强烈建议大家不要在一个布局中放多个图框，这样虽然看起来比较方便，但后续的打印和管理都不太方便，而且会影响CAD的操作性能。
三视图与轴测图的识读与绘制—模型空间和布局出图
优点：出图时，图纸比例值容易得到；
模型空间出图方式
布局空间出图方式
02.比例出图三剑客
问题导入： 1.CAD出图图纸比例该怎么确定; 2.不同的图纸比例标注参数该怎么设置; 3.图中标注文字打印出来字高是多少mm ; 4.用CAD 画出的图打印出来会是多大;
02.比例出图三剑客
一．画图比例: 在实际测绘中量取300mm，就在电脑上画长300mm的线,这就是1:1的 画图法,1:1画图法也是我们首选;
二．图纸比例：在图名旁边标出1:3，表示图上(打印后的图纸)量取1mm；代表实际 3mm ; 三．打印比例：在CAD上绘制长594 ×宽420一个图框包括里面的图形，打印在一张297mm ×210mm 的A4的图纸上，那打印比例是1:2；
设计行业
A3 420×297 840×594 1260×891 1680×1188 2100×1485 2520×1782 4200×2970 6300×4455 8400×5940 10500×7425 12600×8910 16800×11880 21000×14850 25200×17820 33600×23760 42000×29700 63000×44550 84000×59400 105000×74250 126000×89100 147000×103950 168000×118800 189000×133650 210000×148500 420000×297000
A4 297×210 594×420 891×630 1188×840 1485×1050 1782×1260 2970×2100 4455×3150 5940×4200 7425×5250 8910×6300 11880×8400 14850×10500 17820×12600 23760×16800 29700×21000 44550×31500 59400×42000 74250×52500 89100×63000 103950×73500 118800×84000 133650×94500 148500×105000 297000×210000
CAD中的模型空间与布局空间
CAD中的模型空间与布局空间在使用CAD软件进行设计和制图时，我们经常会听到模型空间和布局空间这两个术语。
它们是CAD中非常重要的概念，理解和正确使用它们可以提高工作效率并获得更好的设计结果。
首先，让我们来了解一下模型空间。
模型空间是CAD中用来创建和编辑实际设计模型的地方。
当我们开始一个新的CAD项目时，我们会在模型空间中创建各种几何图形和对象。
在模型空间中，我们可以使用各种工具和命令来绘制、修改和分析这些对象。
在模型空间中，我们可以自由地绘制各种几何图形，并且可以根据需要进行修改和调整。
我们可以使用线段工具来创建直线，使用弧线工具来创建弧线和圆等等。
此外，我们还可以使用矩形工具、多边形工具等来绘制其他形状。
在模型空间中，我们可以进行对象的旋转、缩放、镜像、偏移等各种操作，以满足我们的设计需求。
在模型空间中，我们还可以对对象进行分析，例如计算长度、面积、体积等。
CAD软件通常提供了一些功能强大的分析工具，可以帮助我们对设计模型进行更全面的评估和分析。
接下来，我们来了解一下布局空间。
布局空间是CAD中用来创建和编辑绘图布局的地方。
在布局空间中，我们可以组织和排列我们在模型空间中创建的设计模型。
通过不同的布局，我们可以创建多个视图，例如平面图、立面图、剖面图等。
布局空间中的视图可以根据我们的需要进行调整和配置。
我们可以选择视图的比例尺，调整视图的大小和位置，并添加必要的注释和标注。
布局空间提供了一系列工具和命令，可以帮助我们创建专业水平的绘图布局。
在布局空间中，我们还可以设置打印和输出选项。
我们可以选择纸张大小、打印比例和打印范围等。
CAD软件通常还提供了一些高级的打印设置，例如打印线宽、打印颜色等。
模型空间和布局空间之间存在一种关联关系。
我们创建的设计模型在模型空间中进行编辑和分析，然后将所需的视图放置在布局空间中进行排列和布局。
我们可以在多个布局中创建不同的视图，并可以随时切换和编辑这些视图。
cad模型和布局怎么互相转换
cad模型和布局怎么互相转换
cad软件作图空间有模型和布局，这两种作图空间有时候会互相转换图形使用。
下面店铺告诉大家cad模型和布局怎么互相转换，一起来学习吧。
cad模型和布局互相转换的方法一
第一步：先点击模型
第二步：双击模型中间空白处
第三步：转动鼠标中间滚轮将图移至合适位置
第四步：双击模型外部空白处就完成了
cad模型和布局互相转换的方法二
打开CAD2014程序，在模型空间中制作好图纸，在下面可以看到是处于模型选项卡
现在我们用左键点右侧的布局1选项卡，出现了布局1的图纸空间，内部实线边框是单个布局视口，显示的是模型空间的视图切换时，可以直接点模型选项卡，就回到了模型空间
或者在布局选项卡，在选项卡上点击鼠标右键，然后点激活模型选项卡，也可以回到模型空间
cad模型和布局怎么互相转换将本文的Word文档下载到电脑，方便收藏和打印推荐度：点击下载文档文档为doc格式。
CAD模型空间和布局空间的区别
CAD中模型空间与图纸空间的联系和区别CAD中模型空间与图纸空间的联系和区别CAD中模型空间与图纸空间的联系和区别模型空间是放置AutoCAD 对象的两个要紧空间之一。
典型情形下，几何模型放置在称为模型空间的三维坐标空间中，而包括模型特定视图和注释的最终布局那么位于图纸空间。
图纸空间用于创建最终的打印布局，而不用于画图或设计工作。
能够利用布局选项卡设计图纸空间视口。
而模型空间用于创建图形，最好在“模型”选项卡中进行设计工作。
假设是你仅仅绘制二维图形文件，那么在模型空间和图纸空间没有太大不同，都能够进行设计工作。
但如果是是是三维图形设计，那情形就完全不同了，只能在图纸空间进行图形的文字编辑、图形输出等工作。
模型空间与图纸空间的关系是“模型空间”，就是指你画的实物（因为1：1绘图嘛），比如一个零件、一栋大楼。
因为还没造出来，还只是个模型，但它反映了真正的东西，所以叫“模型空间”。
“图纸空间”，就是一般的图纸样子，图纸与实物最简单的区别就是比例。
从图纸空间到真正的图纸就是1：1打印。
从模型空间直接打印图纸，靠的是打印比例，现在，你完全可以把模型空间到图纸空间也理解成“打印”。
而“打印”比例就是视口比例，也就是说，预先把模型打印到图纸空间。
模型空间的图与打印出来的物理图纸是“实物”与图纸的关系，图纸空间与打印出来的物理图纸是电子文件与物理图纸的关系，就像Word文件与打印出来的书面文章之间的关系一样。
这样，模型空间与图纸空间的关系是：（1）平行关系模型空间与图纸空间是个平行关系，相当与二张平行放置的纸。
（2）单向关系如果把模型空间和图纸空间比喻成二张纸的话，模型空间在底部，图纸空间在上部，从图纸空间可以看到模型空间（通过视口），但模型空间看不到图纸空间，因而它们是单向关系。
（3）无连接关系正因为模型空间和图纸空间相当于二张平行放置的纸张，它们之间没有连接关系，也就是说，要么画在模型空间，要么画在图纸空间。
模型和布局的关系

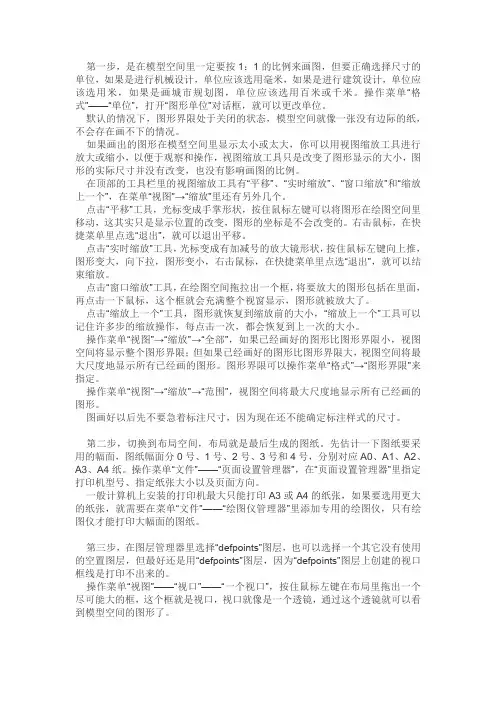

第一步，是在模型空间里一定要按1：1的比例来画图，但要正确选择尺寸的单位，如果是进行机械设计，单位应该选用毫米，如果是进行建筑设计，单位应该选用米，如果是画城市规划图，单位应该选用百米或千米。
操作菜单“格式”——“单位”，打开“图形单位”对话框，就可以更改单位。
默认的情况下，图形界限处于关闭的状态，模型空间就像一张没有边际的纸，不会存在画不下的情况。
如果画出的图形在模型空间里显示太小或太大，你可以用视图缩放工具进行放大或缩小，以便于观察和操作，视图缩放工具只是改变了图形显示的大小，图形的实际尺寸并没有改变，也没有影响画图的比例。
在顶部的工具栏里的视图缩放工具有“平移”、“实时缩放”、“窗口缩放”和“缩放上一个”，在菜单“视图”→“缩放”里还有另外几个。
点击“平移”工具，光标变成手掌形状，按住鼠标左键可以将图形在绘图空间里移动，这其实只是显示位置的改变，图形的坐标是不会改变的。
右击鼠标，在快捷菜单里点选“退出”，就可以退出平移。
点击“实时缩放”工具，光标变成有加减号的放大镜形状，按住鼠标左键向上推，图形变大，向下拉，图形变小，右击鼠标，在快捷菜单里点选“退出”，就可以结束缩放。
点击“窗口缩放”工具，在绘图空间拖拉出一个框，将要放大的图形包括在里面，再点击一下鼠标，这个框就会充满整个视窗显示，图形就被放大了。
点击“缩放上一个”工具，图形就恢复到缩放前的大小，“缩放上一个”工具可以记住许多步的缩放操作，每点击一次，都会恢复到上一次的大小。
操作菜单“视图”→“缩放”→“全部”，如果已经画好的图形比图形界限小，视图空间将显示整个图形界限；但如果已经画好的图形比图形界限大，视图空间将最大尺度地显示所有已经画的图形。
图形界限可以操作菜单“格式”→“图形界限”来指定。
操作菜单“视图”→“缩放”→“范围”，视图空间将最大尺度地显示所有已经画的图形。
图画好以后先不要急着标注尺寸，因为现在还不能确定标注样式的尺寸。
第二步，切换到布局空间，布局就是最后生成的图纸。
AutoCAD里模型和布局的关系
AutoCAD里模型和布局的关系2009-07-22 23:15
作者:朱铮南
（转载少人对AutoCAD模型和空间的关系以及如何画图及最后生成图纸的过程认识比较模糊，现在谈一些自己的体会。
图纸的比例很重要，它决定了尺寸标注的比例。尺寸标注一般都是在模型空间进行，但又要在图纸空间里保持文字高度、箭头大小等不变，因此尺寸标注特性比例应该是图纸比例的倒数。比如当图纸的比例为1:2时，尺寸标注的文字高度、箭头大小等的标注特性比例应该是2，即放大2倍，这样在图纸空间里随着设计图缩小了一半，刚好回到原来的大小。因此在模型空间绘制好设计图之后先不进行尺寸标注和文字标注，要等到在图纸空间安排好大小布局，确定了图纸的比例后才回到模型空间进行尺寸标注和文字标注。
在布局空间的图纸页面四周有个虚线框，这个框表示打印机或绘图仪所能打印到的最大范围，超过这个虚线框的图形是打印不出来的。
第二步，在图层下拉列表中选择“0”或“Defpoints”等没有用到的图层。
第三步，操作菜单“视图”→“视口”→“一个视口”，在虚线框内拖出一个方框，这个方框叫做视口，模型空间里的设计图就通过视口影射到图纸里来了。
第三步，在图层管理器里选择“defpoints”图层，也可以选择一个其它没有使用的空置图层，但最好还是用“defpoints”图层，因为“defpoints”图层上创建的视口框线是打印不出来的。
操作菜单“视图”——“视口”——“一个视口”，按住鼠标左键在布局里拖出一个尽可能大的框，这个框就是视口，视口就像是一个透镜，通过这个透镜就可以看到模型空间的图形了。
第一步，点击“布局1”页面选项，进入图纸空间，图纸上仍是一片空白，模型空间里的设计图并没有影射到图纸上来。首先操作菜单“文件”→“页面设置管理器”，在“页面设置管理器”对话框里点击“修改”，进入“页面设置”对话框。
CAD模型布置和调整的技巧
CAD模型布置和调整的技巧CAD软件是设计师和工程师们经常使用的工具，它可以帮助我们将想法和概念转化为实际的模型。
在进行CAD模型设计过程中，布置和调整模型的步骤是非常关键的。
下面将介绍一些CAD模型布置和调整的技巧，帮助您更高效地完成设计任务。
1. 规划布局：在开始CAD建模之前，详细规划好模型的布局是非常重要的。
考虑到模型的功能和需求，合理划分不同部分的位置和大小。
绘制准确的平面图或示意图，可以更清晰地展示模型的布局。
2. 使用图层：CAD软件通常具有图层功能，可以将不同组成部分分别放置在不同的图层中。
这样可以方便地对模型的不同部分进行管理和编辑。
例如，可以将模型的底座和主体分别放置在不同的图层中，使得在调整两个部分时更加灵活。
3. 利用组件：在CAD设计中，可以使用组件对模型进行布置和调整。
组件是CAD软件中的一个重要概念，可以将常用的元素保存为组件，然后在不同场景中重复使用。
这样可以加快设计速度，减少重复工作。
4. 对称设计：如果模型需要对称，可以利用CAD软件的对称功能快速实现。
只需设计并绘制其中一侧，然后利用对称功能在对称轴上生成另一侧。
这样可以保持模型的对称性，提高设计效率。
5. 修改尺寸：在CAD设计中，准确的尺寸是非常重要的。
如果需要调整模型的尺寸，可以使用CAD软件中的缩放功能。
选择模型的部分或整体，利用缩放功能进行比例调整。
注意保持模型的比例关系，避免出现失真。
6. 切割和填充：当需要进行细节调整时，可以使用CAD软件中的切割和填充功能。
比如，当需要在模型上切割一个洞时，可以绘制洞的轮廓线，然后使用切割功能将洞切割出来。
同样，当需要填充一个空间时，可以绘制填充区域的轮廓线，然后使用填充功能将空间填满。
7. 对齐元素：在CAD建模中，对齐元素可以使得模型更加整齐和准确。
使用CAD软件中的对齐工具，将元素沿着水平、垂直或斜线对齐，可以使得模型的布置更加一致，提高美观度。
8. 使用约束：CAD软件中的约束功能可以帮助我们保持模型的稳定性和准确性。
