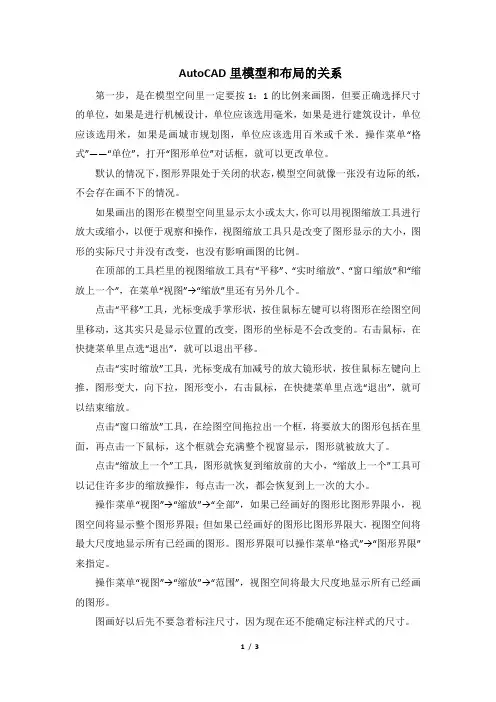

AutoCAD 模型空间和布局空间

模型空间和布局空间是AutoCAD的两个工作空间，且通过这两个空间可以设置打印效果，其中通过布局空间的打印方式比较方便快捷。在AutoCAD中，模型空间主要用于绘制图形的主体模型，而布局空间主要用于打印输出图纸时对图形的排列和编辑。

1．模型空间

模型空间是绘图和设计图纸时最常用的工作空间。在该空间中，用户可以创建物体的视图模型包括二维和三维图形造型。此外还可以根据需求，添加尺寸标注和注释等来完成所需要的全部绘图工作。

在屏幕底部的状态栏中单击【模型】按钮，系统将自动进入模型工作空间，效果如图13-8所示。

单击该按钮进

入模型空间

图13-8 模型空间

2．布局空间

布局空间又称为图纸空间，主要用于图形排列、添加标题栏、明细栏以及起到模拟打印效果的作用。在该空间中，通过移动或改变视口的尺寸可以排列视图。另外，该空间可以完全模拟图纸页面，在绘图之前或之后安排图形的布局输出。

在屏幕底部的状态栏中单击【布局】按钮，系统将自动进入布局工作空间，效果如图13-9所示。
