机械制造装备设计课后习题答案整理
机械制造装备设计课后习题答案整理1-1 为什么说机械制造装备在国民经济发展中起着重要的作用？制造业是国民经济发展的支柱产业，也是科技技术发展的载体及使其转化为规模生产力的工具和桥梁。
装备制造业是一个国家综合制造能力的集中表现，重大装备研制能力是衡量一个国家工业化水平和综合国力的重要标准。
1-2 机械制造装备与其他工业化装备相比，特别强调应满足哪些要求？为什么？（需要看教材确认答案）1)柔性化精密化自动化机电一体化节材节能2)符合工业工程要求符合绿色工程要求1-3 柔性化指的是什么？试分析组合机床、普通机床、数控机床、加工中心和柔性制造系统的柔性化程度。
其柔性表现在哪里？1)柔性化有俩重含义：产品机构柔性化和功能柔性化。
2)数控机床、柔性制造单元或系统具有较高的功能柔性化程度。
在柔性制造系统中，不同工件可以同时上线，实现混流加工。
组合机床其柔性表现在机床可进行调整以满足不同工件的加工。
1-6机械制造装备的机电一体化体现在哪些方面？可获得什么好处？1)机械制造装备的机电一体化体现在：其系统和产品的通常结构是机械的，用传感器检测来自外界和机器内部运行状态的信息，由计算机进行处理，经控制系统，由机械、液压、气动、电气、电子及他们的混合形式的执行系统进行操作，使系统能自动适应外界环境的变化，机器始终处于正常的工作状态。
2)好处：1.对机器或机组系统的运行参数进行巡查和控制；2.对机器或机组系统工作程序的控制；3.用微电子技术代替传统产品中机械部件完成的功能，简化产品的机械结构。
1-7 对机械制造装备如何进行分类？1)加工装备：采用机械制造方法制造机器零件的机床。
2)工艺装备：产品制造是用的各种刀具、模具、夹具、量具等工具。
3)仓储运输装备：各级仓库、物料传送、机床上下料等设备。
4)辅助装备：清洗机和排屑装置等设备。
1-8工业工程指的是什么？如何在设计机械制造装备时体现工业工程的需求？1)工业工程:是对人、物料、设备、能源和信息能组成的集成系统进行设计，改善和实施的一门科学。
机械制造装备设计课后习题答案整理
1-1 为什么说机械制造装备在国民经济发展中起着重要的作用？制造业是国民经济发展的支柱产业，也是科技技术发展的载体及使其转化为规模生产力的工具和桥梁。
装备制造业是一个国家综合制造能力的集中表现，重大装备研制能力是衡量一个国家工业化水平和综合国力的重要标准。
1-2 机械制造装备与其他工业化装备相比，特别强调应满足哪些要求？为什么？〔需要看教材确认答案〕1)柔性化精密化自动化机电一体化节材节能2)符合工业工程要求符合绿色工程要求1-3 柔性化指的是什么？试分析组合机床、普通机床、数控机床、加工中心和柔性制造系统的柔性化程度。
其柔性表现在哪里？1)柔性化有俩重含义：产品机构柔性化和功能柔性化。
2)数控机床、柔性制造单元或系统具有较高的功能柔性化程度。
在柔性制造系统中，不同工件可以同时上线，实现混流加工。
组合机床其柔性表现在机床可进行调整以满足不同工件的加工。
1-6机械制造装备的机电一体化表达在哪些方面？可获得什么好处？1)机械制造装备的机电一体化表达在：其系统和产品的通常结构是机械的，用传感器检测来自外界和机器内部运行状态的信息，由电脑进行处理，经控制系统，由机械、液压、气动、电气、电子及他们的混合形式的执行系统进行操作，使系统能自动适应外界环境的变化，机器始终处于正常的工作状态。
2)好处：1.对机器或机组系统的运行参数进行巡查和控制；2.对机器或机组系统工作程序的控制；3.用微电子技术代替传统产品中机械部件完成的功能，简化产品的机械结构。
1-7 对机械制造装备如何进行分类？1)加工装备：采用机械制造方法制造机器零件的机床。
2)工艺装备：产品制造是用的各种刀具、模具、夹具、量具等工具。
3)仓储运输装备：各级仓库、物料传送、机床上下料等设备。
4)辅助装备：清洗机和排屑装置等设备。
1-8工业工程指的是什么？如何在设计机械制造装备时表达工业工程的需求？1)工业工程:是对人、物料、设备、能源和信息能组成的集成系统进行设计，改善和实施的一门科学。
机械制造装备设计课后习题答案

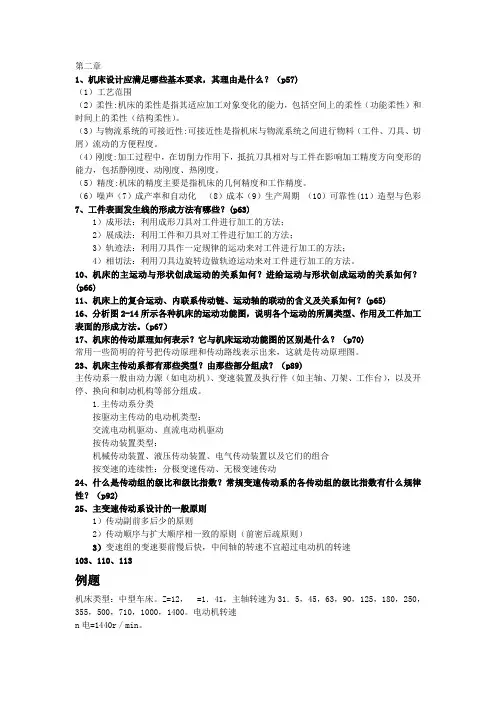

第二章1、机床设计应满足哪些基本要求，其理由是什么？（p57)（1）工艺范围（2）柔性:机床的柔性是指其适应加工对象变化的能力，包括空间上的柔性（功能柔性）和时间上的柔性（结构柔性）。
（3）与物流系统的可接近性:可接近性是指机床与物流系统之间进行物料（工件、刀具、切屑）流动的方便程度。
（4）刚度:加工过程中，在切削力作用下，抵抗刀具相对与工件在影响加工精度方向变形的能力，包括静刚度、动刚度、热刚度。
（5）精度:机床的精度主要是指机床的几何精度和工作精度。
（6）噪声（7）成产率和自动化（8）成本（9）生产周期（10）可靠性(11）造型与色彩7、工件表面发生线的形成方法有哪些？(p63)1）成形法：利用成形刀具对工件进行加工的方法；2）展成法：利用工件和刀具对工件进行加工的方法；3）轨迹法：利用刀具作一定规律的运动来对工件进行加工的方法；4）相切法：利用刀具边旋转边做轨迹运动来对工件进行加工的方法。
10、机床的主运动与形状创成运动的关系如何？进给运动与形状创成运动的关系如何？(p66)11、机床上的复合运动、内联系传动链、运动轴的联动的含义及关系如何？(p65)16、分析图2-14所示各种机床的运动功能图，说明各个运动的所属类型、作用及工件加工表面的形成方法。
（p67）17、机床的传动原理如何表示？它与机床运动功能图的区别是什么？（p70)常用一些简明的符号把传动原理和传动路线表示出来，这就是传动原理图。
23、机床主传动系都有那些类型？由那些部分组成？（p89)主传动系一般由动力源（如电动机）、变速装置及执行件（如主轴、刀架、工作台），以及开停、换向和制动机构等部分组成。
1.主传动系分类按驱动主传动的电动机类型：交流电动机驱动、直流电动机驱动按传动装置类型：机械传动装置、液压传动装置、电气传动装置以及它们的组合按变速的连续性：分极变速传动、无极变速传动24、什么是传动组的级比和级比指数？常规变速传动系的各传动组的级比指数有什么规律性？（p92)25、主变速传动系设计的一般原则1）传动副前多后少的原则2）传动顺序与扩大顺序相一致的原则（前密后疏原则）3）变速组的变速要前慢后快，中间轴的转速不宜超过电动机的转速103、110、113例题机床类型：中型车床。
(完整版)机械制造装备设计课后习题答案整理
1-1 为什么说机械制造装备在国民经济发展中起着重要的作用？制造业是国民经济发展的支柱产业，也是科技技术发展的载体及使其转化为规模生产力的工具和桥梁。
装备制造业是一个国家综合制造能力的集中表现，重大装备研制能力是衡量一个国家工业化水平和综合国力的重要标准。
1-2 机械制造装备与其他工业化装备相比，特别强调应满足哪些要求？为什么？（需要看教材确认答案）1)柔性化精密化自动化机电一体化节材节能2)符合工业工程要求符合绿色工程要求1-3 柔性化指的是什么？试分析组合机床、普通机床、数控机床、加工中心和柔性制造系统的柔性化程度。
其柔性表现在哪里？1)柔性化有俩重含义：产品机构柔性化和功能柔性化。
2)数控机床、柔性制造单元或系统具有较高的功能柔性化程度。
在柔性制造系统中，不同工件可以同时上线，实现混流加工。
组合机床其柔性表现在机床可进行调整以满足不同工件的加工。
1-6机械制造装备的机电一体化体现在哪些方面？可获得什么好处？1)机械制造装备的机电一体化体现在：其系统和产品的通常结构是机械的，用传感器检测来自外界和机器内部运行状态的信息，由计算机进行处理，经控制系统，由机械、液压、气动、电气、电子及他们的混合形式的执行系统进行操作，使系统能自动适应外界环境的变化，机器始终处于正常的工作状态。
2)好处：1.对机器或机组系统的运行参数进行巡查和控制；2.对机器或机组系统工作程序的控制；3.用微电子技术代替传统产品中机械部件完成的功能，简化产品的机械结构。
1-7 对机械制造装备如何进行分类？1)加工装备：采用机械制造方法制造机器零件的机床。
2)工艺装备：产品制造是用的各种刀具、模具、夹具、量具等工具。
3)仓储运输装备：各级仓库、物料传送、机床上下料等设备。
4)辅助装备：清洗机和排屑装置等设备。
1-8工业工程指的是什么？如何在设计机械制造装备时体现工业工程的需求？1)工业工程:是对人、物料、设备、能源和信息能组成的集成系统进行设计，改善和实施的一门科学。
机械制造装备答案版

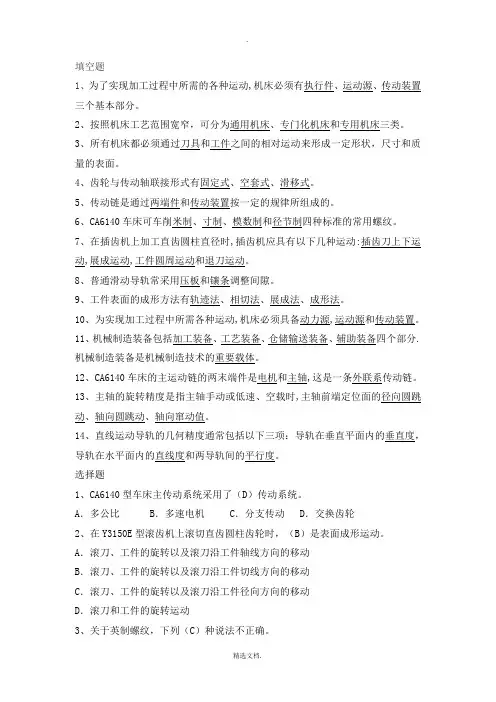

填空题1、为了实现加工过程中所需的各种运动,机床必须有执行件、运动源、传动装置三个基本部分。
2、按照机床工艺范围宽窄，可分为通用机床、专门化机床和专用机床三类。
3、所有机床都必须通过刀具和工件之间的相对运动来形成一定形状，尺寸和质量的表面。
4、齿轮与传动轴联接形式有固定式、空套式、滑移式。
5、传动链是通过两端件和传动装置按一定的规律所组成的。
6、CA6140车床可车削米制、寸制、模数制和径节制四种标准的常用螺纹。
7、在插齿机上加工直齿圆柱直径时,插齿机应具有以下几种运动:插齿刀上下运动,展成运动,工件圆周运动和退刀运动。
8、普通滑动导轨常采用压板和镶条调整间隙。
9、工件表面的成形方法有轨迹法、相切法、展成法、成形法。
10、为实现加工过程中所需各种运动,机床必须具备动力源,运动源和传动装置。
11、机械制造装备包括加工装备、工艺装备、仓储输送装备、辅助装备四个部分.机械制造装备是机械制造技术的重要载体。
12、CA6140车床的主运动链的两末端件是电机和主轴,这是一条外联系传动链。
13、主轴的旋转精度是指主轴手动或低速、空载时,主轴前端定位面的径向圆跳动、轴向圆跳动、轴向窜动值。
14、直线运动导轨的几何精度通常包括以下三项：导轨在垂直平面内的垂直度，导轨在水平面内的直线度和两导轨间的平行度。
选择题1、CA6140型车床主传动系统采用了（D）传动系统。
A．多公比 B．多速电机 C．分支传动 D．交换齿轮2、在Y3150E型滚齿机上滚切直齿圆柱齿轮时，（B）是表面成形运动。
A．滚刀、工件的旋转以及滚刀沿工件轴线方向的移动B．滚刀、工件的旋转以及滚刀沿工件切线方向的移动C．滚刀、工件的旋转以及滚刀沿工件径向方向的移动D．滚刀和工件的旋转运动3、关于英制螺纹，下列（C）种说法不正确。
A．英制螺纹的螺距参数是每英寸牙数B．英制螺纹的导程按近似于调和数列的规律排列D．在CA6140型车床上车英制螺纹时，进给箱中的传动路线与车削公制螺纹时不同4、下列（B）滚动轴承的轴向承载能力最大。
机械制造装备设计课后习题答案完整
第五章课后习题答案1机床夹具的作用是什么？有哪些要求？作用：1、保证加工精度2、提高生产率3、扩大机床的使用范围4、减轻工人的劳动程度，保证生产安全5、降低成本要求：1、保证加工精度2、夹具的总体方案应与生产纲领相适应3、安全、方便、减轻劳动强度4、排屑顺畅5、夹具应有良好的刚度、强度、结构工艺性1.机床夹具的组成部分有哪些？1、定位元件及定位装置用于确定工件正确位置的元件或装置2、夹紧元件及夹紧装置用于固定工件已获得的正确位置的元件或装置3、导向及对刀元件用于确定工件与刀具的相互位置的元件4、动力装置5、夹具体用于将各元件、装置连接在一块，并通过它将整个夹具安装在机床上6、其它元件及装置3.何为六点定位原理？何谓定位的正常情况和非正常情况？它们各包括哪些方面？六点定位原理：采用六个按一定规则布置的约束点，限制工件的六个自由度使工件实现完全定位。
正常情况：根据加工表面的位置尺寸要求，需要限制的自由度均已被限制，称定位的正常情况。
正常情况分为：a完全定位六个自由度全部被限制b不完全定位少于六个自由度被限制非正常情况：根据加工表面的位置尺寸要求，需要限制的自由度没有完全被限制，或某个自由度被两个或两个以上的约束重负限制，称为非正常情况非正常情况分为：a.欠定位需要限制的自由度没有完全被限制b.过定位某个自由度被两个或两个以上的约束重负限制4、确定夹具的定位方案时，要考虑哪些方面的要求？在多个表面参与定位时：限制自由度最多的定位面——第一定位基准面或主基准面限制自由度较多的定位面——第二定位基准面或导向基准限制一个自由度的定位面——第三定位基准面或定程基准5、何谓定位误差？定位误差是由哪些因素引起的？定位误差：指工序基准在加工方向上的最大位置变动量所引起的加工误差，它是加工误差的一部分产生定位误差的原因：1、基准不重合带来的定位误差2、间隙引起的定位误差3、与夹具有关的因素产生的定位误差6、夹紧和定位的区别？对夹紧装置的基本要求有哪些？定位是确定工件在机床上或夹具中占有正确位置的过程。
机械制造装备设计课后习题答案整理
1-1 为什么说机械制造装备在国民经济发展中起着重要的作用？制造业是国民经济发展的支柱产业，也是科技技术发展的载体及使其转化为规模生产力的工具和桥梁。
装备制造业是一个国家综合制造能力的集中表现，重大装备研制能力是衡量一个国家工业化水平和综合国力的重要标准。
1-2 机械制造装备与其他工业化装备相比，特别强调应满足哪些要求？为什么？（需要看教材确认答案）1) 柔性化精密化自动化机电一体化节材节能2) 符合工业工程要求符合绿色工程要求1-3 柔性化指的是什么？试分析组合机床、普通机床、数控机床、加工中心和柔性制造系统的柔性化程度。
其柔性表现在哪里？1) 柔性化有俩重含义：产品机构柔性化和功能柔性化。
2) 数控机床、柔性制造单元或系统具有较高的功能柔性化程度。
在柔性制造系统中，不同工件可以同时上线，实现混流加工。
组合机床其柔性表现在机床可进行调整以满足不同工件的加工。
1-6 机械制造装备的机电一体化体现在哪些方面？可获得什么好处？1) 机械制造装备的机电一体化体现在：其系统和产品的通常结构是机械的，用传感器检测来自外界和机器内部运行状态的信息，由计算机进行处理，经控制系统，由机械、液压、气动、电气、电子及他们的混合形式的执行系统进行操作，使系统能自动适应外界环境的变化，机器始终处于正常的工作状态。
2) 好处：1. 对机器或机组系统的运行参数进行巡查和控制； 2. 对机器或机组系统工作程序的控制； 3. 用微电子技术代替传统产品中机械部件完成的功能，简化产品的机械结构。
1-7 对机械制造装备如何进行分类？1) 加工装备：采用机械制造方法制造机器零件的机床。
2) 工艺装备：产品制造是用的各种刀具、模具、夹具、量具等工具。
3) 仓储运输装备：各级仓库、物料传送、机床上下料等设备。
4) 辅助装备：清洗机和排屑装置等设备。
1-8 工业工程指的是什么？如何在设计机械制造装备时体现工业工程的需求？1) 工业工程: 是对人、物料、设备、能源和信息能组成的集成系统进行设计，改善和实施的一门科学。
机械制造装备设计课后习题答案整理
1-1 为什么说机械制造装备在国民经济发展中起着重要的作用？制造业是国民经济发展的支柱产业，也是科技技术发展的载体及使其转化为规模生产力的工具和桥梁。
装备制造业是一个国家综合制造能力的集中表现，重大装备研制能力是衡量一个国家工业化水平和综合国力的重要标准。
1-2 机械制造装备与其他工业化装备相比，特别强调应满足哪些要求？为什么？（需要看教材确认答案）1)柔性化精密化自动化机电一体化节材节能2)符合工业工程要求符合绿色工程要求1-3 柔性化指的是什么？试分析组合机床、普通机床、数控机床、加工中心和柔性制造系统的柔性化程度。
其柔性表现在哪里？1)柔性化有俩重含义：产品机构柔性化和功能柔性化。
2)数控机床、柔性制造单元或系统具有较高的功能柔性化程度。
在柔性制造系统中，不同工件可以同时上线，实现混流加工。
组合机床其柔性表现在机床可进行调整以满足不同工件的加工。
1-6机械制造装备的机电一体化体现在哪些方面？可获得什么好处？1)机械制造装备的机电一体化体现在：其系统和产品的通常结构是机械的，用传感器检测来自外界和机器内部运行状态的信息，由计算机进行处理，经控制系统，由机械、液压、气动、电气、电子及他们的混合形式的执行系统进行操作，使系统能自动适应外界环境的变化，机器始终处于正常的工作状态。
2)好处：1.对机器或机组系统的运行参数进行巡查和控制；2.对机器或机组系统工作程序的控制；3.用微电子技术代替传统产品中机械部件完成的功能，简化产品的机械结构。
1-7 对机械制造装备如何进行分类？1)加工装备：采用机械制造方法制造机器零件的机床。
2)工艺装备：产品制造是用的各种刀具、模具、夹具、量具等工具。
3)仓储运输装备：各级仓库、物料传送、机床上下料等设备。
4)辅助装备：清洗机和排屑装置等设备。
1-8工业工程指的是什么？如何在设计机械制造装备时体现工业工程的需求？1)工业工程:是对人、物料、设备、能源和信息能组成的集成系统进行设计，改善和实施的一门科学。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
26、某车床的主轴转速n=40~1800r/min ，公比41.1=ϕ电动机的转速min /1440=电n ，试拟定结构式，转速图；确定齿轮的齿数、带轮的直径；演算转速误差；画出主传动系统图。
解：该主轴的变速范围为: 45401800min max ===n n R n 根据变速范围、公比可求变速的级数12141.1lg 45lg 1lg lg ≈+=+=ϕn R Z 拟定结构式级数为12的传动副数为2或3的传动方案有以下几种：42132212⨯⨯= 63122312⨯⨯= 62123212⨯⨯= 24123212⨯⨯= 36122312⨯⨯= 26132212⨯⨯=41232212⨯⨯= 61323212⨯⨯= 61222312⨯⨯= 14223212⨯⨯= 16332212⨯⨯= 16222312⨯⨯= 21422312⨯⨯= 13632212⨯⨯= 21632212⨯⨯= 12422312⨯⨯= 31623212⨯⨯= 12623212⨯⨯=根据级比规律和传动副前多后少、传动线前密后疏的的原则确定查表可获得12级转速为 40、56、80、112、160、224、315、450、630、900、1250、1800 作转速图如下：63122312⨯⨯=40 56 80 112 160 224 315 450 630 900 1250 1800r/min 1440r/min2241.122max ≤===ϕ主u 符合要求4/14/141.144min ≥===--ϕ主u 符合要求最后扩大组的变速范围：841.1)12(6)1(===--i i P x i R ϕ符合要求带轮的直径计算（因功率参数等不详仅举例说明）：查表取小带轮的基准直径为125mm 则大带轮直径)1(12ε-=id d ε取0.015 =-⨯⨯=-=)015.01(1256.1)1(12εid d 197mm 查表取大带轮的基准直径为200mm齿轮齿数的确定：I II 轴之间的传动副共有3对 传动比为 1:1 1:1.41 1:2如果采用模数相同的标准齿轮， 则三对传动副的齿轮和相同查表可得....96847260....，，，，，=z S取72=z S 可以确定 三个传动副的齿数为 1：1传动副 36 361：1.41传动副 30 42 1：2传动副 24 48同理可确定II III 轴的齿数和取 841：1传动副齿数取 42 421：2.82传动副齿数取22 62 III IV 之间的传动副齿数和取 90 2：1的传动副齿数取 60 301：4的传动副齿数取 18 72转速误差的计算主轴各级转速所获得的实际转速按下面的公式计算321)1(21U U U d d n n ⨯-⨯=ε电实际1 2 3 4 5 6 7 8 9 10 11 12 理论转速 40 56 80 112 160 224 315 450 630 900 1250 1800 实际转速 39.32 56.17 78.64 110.81 158.30 221.63 314.56 449.38 629.13 886.5 1266.43 1773 转速误差率（%）1.700.311.701.061.061.060.140.140.141.51.311.5允许误差：%1.4)%141.1(10)%1(10=-⨯=-⨯ϕ 根据上表可知转速误差率在允许的范围内绘制传动系统图如下：1800r/min4056 80 112 160 224 315 450 630 900 1250 电 IIIIIIIV27、某机床主轴转速n=100~1120r/min ，转速级数8=Z ，电动机的转速min /1440=电n ，试设计该机床的主传动系，包括拟定结构式和转速图，画出主传动系统图。
2.111001120min max ===n n R n ===-712.11Z n R φ 1.41查表可获得8级转速为 100，140，200，280，400，560，800，1120 拟定8级转速的结构式：4212228⨯⨯= 2412228⨯⨯= 4122228⨯⨯= 1422228⨯⨯= 2142228⨯⨯= 1242228⨯⨯=根据级比规律和传动副前多后少、传动线前密后疏的的原则确定4212228⨯⨯=241.141.111max ≤===ϕ主u 符合要求4/182.2/141.133min ≥===--ϕ主u 符合要求最后扩大组的变速范围：8441.1)12(4)1(≤===--i i P x i R ϕ符合要求带轮的直径计算（因功率参数等不详仅举例说明）：查表取小带轮的基准直径为125mm 则大带轮直径)1(12ε-=id d ε取0.015 =-⨯⨯=-=)015.01(1258001440)1(12εid d 221.625mm 查表取大带轮的基准直径为224mm齿轮齿数的确定：I II 轴之间的传动副共有2对 传动比为 1:1 1:1.41如果采用模数相同的标准齿轮， 则三对传动副的齿轮和相同查表可得....84726048....，，，，，=z S取48=z S 可以确定 两个传动副的齿数为 1：1传动副 24 241：1.41传动副 20 28同理可确定II III 轴的齿数和取 60 1：1传动副齿数取 30 30 1：2传动副齿数取20 40III IV 之间的传动副齿数和取 72 1.41：1的传动副齿数取 42 30 1：2.82的传动副齿数取 19 53转速误差的计算主轴各级转速所获得的实际转速按下面的公式计算321)1(21U U U d d n n ⨯-⨯=ε电实际1 2 3 4 5 6 7 8 理论转速1001402002804005608001120100140 200 280 400 560 800 1120实际转速 100.98 141.25 201.78 282.49394 551.6 788 1103.2 转速误差率（%）0.89 0.89 0.89 0.89 1.5 1.5 1.5 1.5允许误差：%1.4)%141.1(10)%1(10=-⨯=-⨯ϕ 根据上表可知转速误差率在允许的范围内绘制传动系统图如下：28试从26.1=ϕ，18=Z 级变速机构的各种传动方案中选出最佳方案，并写出结构式，画出转速图和传动系统图。
转速不重复的方案：93123318⨯⨯= 39132318⨯⨯= 91323318⨯⨯= 19332318⨯⨯= 31933218⨯⨯= 13933218⨯⨯= 62133218⨯⨯= 26133218⨯⨯= 61232318⨯⨯=16223318⨯⨯= 12623318⨯⨯= 21632318⨯⨯=63132318⨯⨯= 36123318⨯⨯= 61333218⨯⨯= 16333218⨯⨯= 31623318⨯⨯= 13632318⨯⨯=转速重复的方案()12223186631-⨯⨯⨯= ()12232186613-⨯⨯⨯=()12232186621-⨯⨯⨯=等 根据级比规律和传动副前多后少、传动线前密后疏的的原则确定93123318⨯⨯= 也可选择转速重复的方案。
假定最小转速为31.5r/min 查表可得各级转速为31.5， 40，50，63，80，100，125，160，200，250，315，400，500，630，800，1000，1250，1600。
2226.133max ≤===ϕ主u 符合要求4/14/126.166min ≥===--ϕ主u 符合要求最后扩大组的变速范围：8826.1)12(9)1(≤===--i i P x i R ϕ符合要求带轮的直径计算（因功率参数等不详仅举例说明）：查表取小带轮的基准直径为125mm 则大带轮直径)1(12ε-=id d ε取0.015 =-⨯⨯=-=)015.01(1258001440)1(12εid d 221.625mm 查表取大带轮的基准直径为224mm齿轮齿数的确定：I II 轴之间的传动副共有2对 传动比为 1:1 1:1.25 1:1.6 如果采用模数相同的标准齿轮， 则三对传动副的齿轮和相同查表可得....725452....，，，，，=z S取72=z S 可以确定 三个传动副的齿数为 1：1传动副36 361：1.25传动副 32 40125 160 200 250 315 400 500 630 800 1000 1250 1600r/min 电 IIIIIIIV31.540 50 63 80 1001：1.6传动副 28 44同理可确定II III 轴的齿数和取 84 1：1传动副齿数取 42 42 1：2传动副齿数取28 56 1：4传动副齿数取17 67III IV 之间的传动副齿数和取90 2：1的传动副齿数取 60 30 1：4的传动副齿数取 18 72转速误差的计算主轴各级转速所获得的实际转速按下面的公式计算321)1(21U U U d d n n ⨯-⨯=ε电实际1 2 3 4 5 6 7 8 9 理论转速 31.5 40 50 63 80 100 125 160 200 实际转速 31.81 39.98 49.99 62.68 78.8 98.5 125.36 157.6 197 转速误差率（%）0.980.030.030.511.51.50.291.51.510 11 12 1314 15 16 17 18 理论转速 250 315 400 500 630 800 1000 1250 1600 实际转速 254.47 319.90 399.88 492.5 630.4 788 1002.9 1260.8 1576 转速误差率（%）1.791.51 1.50.030.6351.50.290.8641.5允许误差：%6.2)%126.1(10)%1(10=-⨯=-⨯ϕ根据上表可知转速误差率在允许的范围内29、用于成批生产的车床，主轴转速45~500r/min ，为简化机构选用双速电机，n 电=720r/min 和1440r/min ，试画出该机床的转速度和传动系统图。
采用双速电机时公比一般取1.41和1.26 本例中取1.4111.1145500min max ===n n R n 8141.1lg 11.11lg 1lg lg ≈+=+=ϕn R Z 查表可获得8级转速为45，63，90，125，180，250，360，500 拟定8级转速的结构式：4212228⨯⨯= 2412228⨯⨯= 4122228⨯⨯= 1422228⨯⨯= 2142228⨯⨯= 1242228⨯⨯=选用多速电机是将多速电机作为第一扩大组放在传动式前面基本组放在第一扩大组的后面 因此确定最后的结构式为4122228⨯⨯=I 轴的带轮转速为720r/min查表取小带轮的基准直径为125mm则大带轮直径)1(12ε-=id d ε取0.015 =-⨯⨯=-=)015.01(1257201440)1(12εid d 246.25mm 查表取大带轮的基准直径为250mm241.141.111max ≤===ϕ主u 符合要求4/182.2/141.133min ≥===--ϕ主u 符合要求最后扩大组的变速范围：8441.1)12(4)1(≤===--i i P x i R ϕ符合要求4563 90 125 180 250 360 500 电IIIIII 720 1000 1440齿轮齿数的确定：I II 轴之间的传动副共有2对 传动比为 1:2 1:2.82如果采用模数相同的标准齿轮， 则三对传动副的齿轮和相同查表可得....757269....，，，，，=z S取69=z S 可以确定 三个传动副的齿数为 1：2传动副23 461： 2.82传动副 18 51同理可确定II III 轴的齿数和取 72 1.41：1传动副齿数取 42 30 1：2.82传动副齿数取19 53转速误差的计算主轴各级转速所获得的实际转速按下面的公式计算21)1(21U U d d n n ⨯-⨯=ε电实际1 2 3 4 5 6 7 8 理论转速 45 63 90 125 180 250 360 500 实际转速 44.87 63.56 89.73 127.12 175.21 248.22 350.43 496.44 转速误差率（%）0.2970.890.2971.72.660.712.660.71允许误差：%1.4)%141.1(10)%1(10=-⨯=-⨯ϕ 根据上表可知转速误差率在允许的范围内33、某数控机床，主轴最高转速m in /4000max r n =，最低转速m in /40min r n =，计算转速为min /160r n j =，采用直流电动机，电动机功率=15kw ，电动机的额定转速m in /1500r n d =，最高转速为m in /4500max r n d =，试设计分级变速箱的传动系，画出转速图和功率特性图，以及主传动系统图。
