心电图机的正确使用
心电图机的操作及心电监护仪的使用
.
血氧测不出或报探头脱落
探头的位置 与方向不对
运动干扰
强光环境或 有指甲油
传感器不要把放在有动脉导管 、静脉注射管或进行血压测量 的血压袖套的肢体
.
呼吸不准或呼吸率为零故障分析
正常呼吸波
肥胖病人或电 极位置不对 非呼吸运动
.
监护仪的保养与消毒
心电图机的操作流 程及心电监护仪的 使用
.
心电图机（ECG）是指能接收心脏产生的微弱电流(mv级)，并记录心电图 的仪器装置。是心脏病诊断和治疗中最常用、最简便的检查手段。 由主机、记录器、导联线3部分组成
.
环境、用物准备
➢ 保持室内温暖需大于18摄氏度，防止寒战。安静，屏风遮挡。 ➢ 检查床不宜过窄，需大于80厘米，以免因为肌紧张而产生干扰，如床
监护仪的使用流程
1评估 2准备 3流程或具体步骤 4评价
.
操作步骤
、
1、核对病人：解释目的
2、安置舒适体位 3、连接监护仪电源，打开主机开关 4、 根据监护内容，设置相应的监护通道 5、心电监测：暴露胸部，定位、清洁皮肤，连
接导联线、选择比较清晰的导联、调节振幅
6、血压监测：选择合适部位，箭头指向肱动脉处.按
接通电源，功能选择静态心电图检查 1、 开机。 2 、连接导线，选择男、女，年龄。 3、待心电图平稳按开始键开始描记心电图，必要时可按滤波键。 4、关机。 5、取下心电图纸。标记：患者姓名。
.
注意事项
1.注意室温调节和检查环境的隐蔽性。 2.患者在准备检查前应充分休息，取仰卧位，放松肢体；如患者放置电
.
血压测不出
导气管通畅 不能缠结
心电图机使用操作流程
心电图机使用操作流程一、介绍心电图机是一种常见的医疗设备，用于记录心脏的电活动，并生成心电图。
心电图是评估心脏健康的重要工具，可以帮助医生诊断心脏疾病或其他心脏问题。
本文将介绍心电图机的使用操作流程，以便操作人员能够正确地操作心电图机并获得准确的心电图结果。
二、心电图机的准备在操作心电图机之前，需要进行一些准备工作。
首先，确保心电图机处于工作状态并连接了电源。
然后，检查心电图机上的电极是否正常，电极应该干净、整齐，没有明显的损坏。
最后，准备好心电图纸，并将其正确的装载到心电图机上。
三、患者准备在进行心电图检查之前，需要让患者做好准备。
首先，让患者脱掉上衣，使胸部裸露出来。
然后，清洁患者的胸部和四肢，以确保能够良好地黏贴电极。
清洁时可以用湿纱布擦拭，但注意不要让电极湿润。
最后，告诉患者要保持静止，不要说话或移动身体。
四、电极的黏贴将电极正确地黏贴在患者的身体上是获得准确的心电图结果的关键。
通常，心电图机需要使用12个电极，其中6个位于胸部，4个位于四肢。
在黏贴电极之前，可以先用一些洗净的酒精清洁患者的皮肤，以提供更好的黏附力。
然后，按照心电图机的指示，逐个黏贴电极。
对于胸部电极，通常需要将它们黏贴在胸骨两侧和心脏下方。
对于四肢电极，一个位于右臂、一个位于左臂、一个位于右腿、一个位于左腿。
黏贴电极时，要确保它们紧密贴合患者的皮肤，并且没有松动。
五、开始记录心电图当电极黏贴好后，可以开始记录心电图了。
首先，确定心电图机的设置选项，例如记录速度和增益。
这些设置选项通常根据患者的情况和医生的要求进行调整。
然后，开始记录心电图。
有些心电图机可以自动记录，只需按下记录按钮即可。
其他心电图机可能需要手动记录，需要操作人员按下记录按钮并观察心电图的变化。
在记录期间，患者需要保持静止，不要说话或移动身体。
六、心电图的解读当心电图记录完毕后，需要对记录的心电图进行解读。
通常，医生会根据心电图上的波形和数据来判断患者的心脏健康情况。

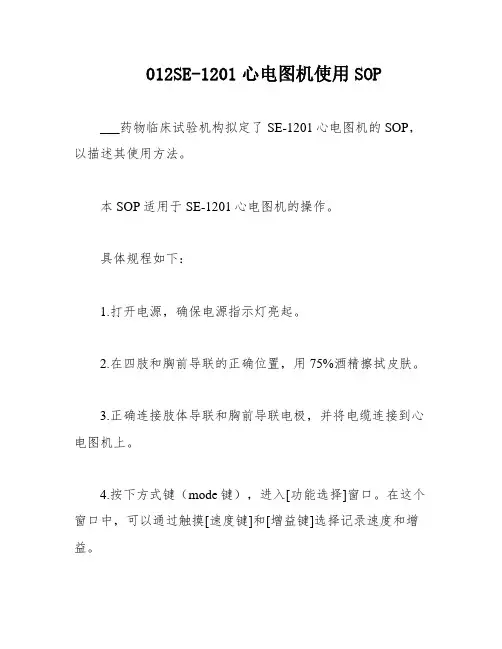

012SE-1201心电图机使用SOP
012SE-1201心电图机使用SOP
___药物临床试验机构拟定了SE-1201心电图机的SOP，以描述其使用方法。
本SOP适用于SE-1201心电图机的操作。
具体规程如下：
1.打开电源，确保电源指示灯亮起。
2.在四肢和胸前导联的正确位置，用75%酒精擦拭皮肤。
3.正确连接肢体导联和胸前导联电极，并将电缆连接到心电图机上。
4.按下方式键（mode键），进入[功能选择]窗口。
在这个窗口中，可以通过触摸[速度键]和[增益键]选择记录速度和增益。
5.在[功能选择]窗口中，按[方式选择]键，可以进入不同的方式选择画面，包括自动分析方式、自动导联测量方式、手动方式、心律不齐分析方式、自律神经检查方式、运动试验方式和存档方式。
6.输入被检者的信息，并进行增益和记录速度的调整后，可以开始进行心电图的测量。
按下[STAR/STOP]键，可以控制记录的开始和停止。
7.在心电图记录时，应让病人四肢放松，平静呼吸，以减少肌电干扰。
8.心电图记录完毕后，将患者的姓名、住院号等信息记录于心电图纸上。
本SOP的参考依据是SE-1201心电图机的操作手册。
心电图导联及心电图机的使用
心电图导联及心电图机在临床上的应用
诊断心脏疾病
心电图导联及心电图机是诊断心律失常、心肌梗死等心脏疾病的常 用工具，通过记录心脏电活动的变化，为医生提供诊断依据。
监测心脏功能
心电图导联及心电图机还可以用于监测心脏功能，如监测心肌缺血、 心律失常等，帮助医生及时发现并处理心脏问题。
准确性和可靠性。
03
交叉学科研究
与生物医学工程、计算机科学等学科的交叉研究也在不断深入，为心电
图导联及心电图机的进一步发展提供新的思路和方法。
THANKS
感谢观看
心电图导联及心 电图机的使用
目录
• 心电图导联 • 心电图机的基本知识 • 心电图机的操作流程 • 心电图导联及心电图机的维护与
保养 • 心电图导联及心电图机的应用与
发展
01
心电图导联
常规心电图导联
01
02
03
肢体导联
包括Ⅰ、Ⅱ、Ⅲ、aVR、 aVL和aVF导联，主要用 于检测心脏的电活动。
加压肢体导联
02
心电图机的基本知识
心电图机的分类
便携式心电图机
便于携带，适合在床旁、救护车 等移动场景使用。
常规心电图机
用于医院、诊所等固定场所，具备 更全面的功能。
动态心电图机
可长时间记录心电图，有助于发现 短暂的心律失常。
心电图机的功能
心率监测
实时监测和记录心率，显示心电 图波形。
异常心律检测
自动识别心律失常、心肌缺血等 异常情况。
ቤተ መጻሕፍቲ ባይዱ
03
将导联线盘绕放置，避免过度扭曲或折叠，以延长使用寿命。
心电图机的清洁与保养
1 2
邦健IE12A心电图机操作流程
退出患者 信息界面 信息后系 统自动采 集信息
心电波形 采集完成 后点击“冻 结”（红圈 内）
冻结后点 击“报告” （红圈内）
点击“普通 报告”选项
系统自动 分析并保 存心电图 ቤተ መጻሕፍቲ ባይዱ息，心 电图采集 完成
点击“打印” 即可打印 心电图报 告
点击绿色 按钮可快 速分析打 印心电图， 但不保存 分析结果， 事后记得 保存
邦健IE12A心电图机操作流程
慧博源医院 胡俊骅
心电图机操作顺序
准备 开机 记录 打印 关机
开机前准备
电源连接：使用交流电（220V）或可 以使用本机内安装的充电电池。
检查记录纸是否充足。
检查周围环境舒适，温湿度适宜，周围 环境中无X光机、超声波装置或其他 电 器设备等产生干扰。
导联的连接 将随机附件的 导联线接到机器导联插座。 电极安装 电极的安装是能 否记录准确的心电图的重要 一环，请注意确保电极接触 良好。将电极连接病人时， 务必使电源开关处于关闭状 态。
开机：
打开左侧电源开关， 然后按面“ON/OFF” 键，液晶显示屏显 示整机工作状态及 预设的导联波形。
→
橙色按钮为电 源开关键，同 时也是开关机 键
点击箭头所 指区域，进 入输入患者 信息界面
输入患者 信息界面 信息输入 完成后点 击右上角 “X”即可退 出
输入患者 信息界面 信息输入 完成后点 击右上角 “X”即可退 出
四肢电极连接 电极应装 于两手脚的柔软皮肤上。 先用酒精清洗电极安装部 位的皮肤。然后在清洗后 的皮肤上涂少量的导电膏。
肢体导联：右手：红（R） 左手：黄（L） 左脚：(F) 右脚：黑（N）
肢体导联
心电图检查胸前导联的位置： V1 胸骨右缘第四肋间 V2 胸骨左缘第四肋间 V3 V2与V4连接的中点 V4 左侧锁骨中线第五肋间 V5 左侧腋前线第五肋水平处 V6 左侧腋中线第五肋V5水平
心电图机操作规程及心电图的理论学习课件
心电图机的准备工作
在进行心电图检查之前，需要确保心电图机的正确设置、电极的粘贴位置以 及患者的身体状态。做好准备工作能够提高检查的准确性和效果。
心电图机的电极贴法
心电图机的电极贴法有多种方式，如四肢导联法、胸前导联法和预胸导联法。 不同的电极贴法可以观察到不同的心电图信号，以便更全面地评估心脏状况。
心电图机操作规程及心电 图的理论学习ppt课件
本课件介绍了心电图的原理和操作规程，包括心电图的定义、作用、心电图 机的分类和使用，以及心电图的基本操作流程等化，反映心脏工作的一种检查方法。它能 够揭示心脏的电生理情况，帮助医生判断心脏病的类型和程度，并指导临床 诊疗。
心电图的作用及意义
心电图可以帮助医生了解心脏的运行状态，判断心脏病的类型和程度。它是 诊断心脏病的重要工具，对于提前发现心脏问题，并采取相应措施进行治疗 具有重要意义。
心电图机的分类及使用
心电图机根据功能和使用场合的不同，可以分为多种类型，如传统心电图机、便携式心电图机以 及无线心电图机等。不同类型的心电图机有不同的适用场景和使用方法。
心电图机的组成和外部结构
心电图机通常由导联线、电极、增益调节器、滤波器、放大器、记录仪和打印机等部件组成。外 部结构一般包括控制面板、显示屏、键盘和接口等。
心电图机的基本操作流程
心电图的基本操作流程包括设置导联方式、粘贴电极、调节增益和滤波器参数、记录心电图、保 存和打印等步骤。正确的操作流程能够获得准确的心电图数据。
心电图机使用操作流程
心电图机使用操作流程( ) [操作常规]
1.按电源开关键开机，与病人连接导联线。
2.按“患者”键，设置患者信息。
3.观察屏幕波形，确认波形稳定。
4.按“开始/停止”键，自动打印波形及分析结果。
[临床保养常规]
1. 每次使用完毕用软布沾清水或中性洗液清洁仪器及导联附件表面。
2.使用前检查记录纸及导线。
[使用注意事项]
1.严格按照设备的操作常规及操作手册使用该设备。
2.应保持设备良好的使用环境，环境温度18-30C、湿度30-85%。
3.保持仪器工作环境良好的通风条件。
4.仪器运行时应使机盖、舱门保持关闭，不可随意开启。
5.操作仪器时应尽量佩戴防护手套、防护镜等防护用具。
[应急措施]
1.出现导联异常时，请检查电极与患者的接触状态。
着重处理患者皮肤表面。
2.仪器运行出现任何异常报警，异常动作、状态，临床操作者应关闭主机电源:标记“故障停用”标识，并向医学装备科报修。
3.院内报修电话:**。
心电图机操作规程
心电图机操作规程
一、使用说明
1.连接电源→开机⊙→输入患者数据，按F1（ID，姓，名，身高，体重，性别）→保存，
按F6→25mm/s，20mm/mv，100Hz→按正确位置连接电极（见表一）→观察图像稳定，显示清晰后→按绿色心电按钮→按继续，等待出结果
2.有起搏器者，需要启动起搏器增强按钮，以便于识别起搏器脉搏
二、导入记录
点击更多，找到主菜单→点击文件管理器→按导入键→选SD卡→选择要导入的记录
三、导出记录
主菜单→文件管理器→选择要导出的记录（按选择键，单个或全选）→点击更多→导出Hilltop →返回→导入→点击卡，查看是否已经导出至卡
四、寻找记录
主菜单→文件管理器→搜索→输入搜索标准→点击搜索键
五、删除记录
主菜单→文件管理器→删除单个记录，点击选择键，再用方向键选择要删除的记录（或点击全选键全部删除）→是或否→是
六、打印记录
主菜单→文件管理器→选择单个记录或全部→点击打印键
*备注
一导联连接质量显示。
