心电图机的操作步骤

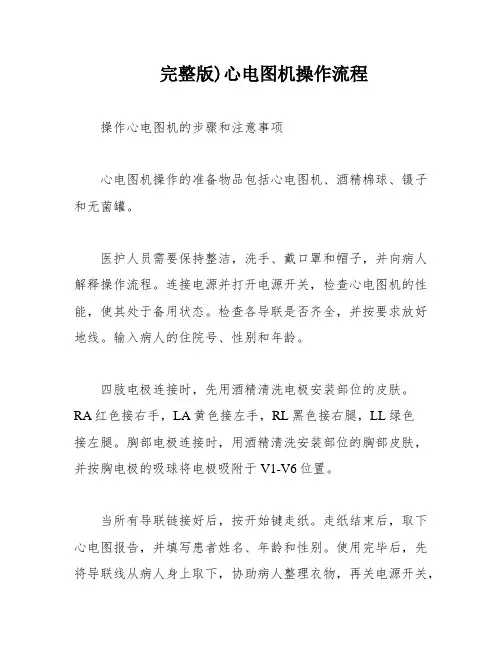

完整版)心电图机操作流程
完整版)心电图机操作流程
操作心电图机的步骤和注意事项
心电图机操作的准备物品包括心电图机、酒精棉球、镊子和无菌罐。
医护人员需要保持整洁，洗手、戴口罩和帽子，并向病人解释操作流程。
连接电源并打开电源开关，检查心电图机的性能，使其处于备用状态。
检查各导联是否齐全，并按要求放好地线。
输入病人的住院号、性别和年龄。
四肢电极连接时，先用酒精清洗电极安装部位的皮肤。
RA红色接右手，LA黄色接左手，RL黑色接右腿，LL绿色
接左腿。
胸部电极连接时，用酒精清洗安装部位的胸部皮肤，并按胸电极的吸球将电极吸附于V1-V6位置。
当所有导联链接好后，按开始键走纸。
走纸结束后，取下心电图报告，并填写患者姓名、年龄和性别。
使用完毕后，先将导联线从病人身上取下，协助病人整理衣物，再关电源开关，
拔下电源线并将肢导联与胸导联分开放好，将地线收好，以备下次使用。
注意事项包括要在平卧位下描记心电图，告知病人保持安静，勿讲话、移动体位及过度换气，并正确连接电极。
心电图机周围2米内不能有其他带电仪器以免干扰。
及时充电以保证正常使用。
如果发现故障，应立即找设备科修理。
本文仅供个人研究和研究使用，不得用于商业用途。
心电图机的操作流程
心电图机的操作流程心电图机是一种常见的医疗设备，用于记录心脏电活动的仪器。
它通过测量心脏电信号的变化，并将这些信号转化为可视化的波形图，帮助医生诊断心脏疾病。
下面将介绍心电图机的操作流程，帮助您更好地使用这一设备。
1. 准备工作。
在进行心电图检查之前，首先需要做好准备工作。
确保心电图机处于正常工作状态，连接好必要的电源和电缆。
同时，也要确保患者处于舒适的位置，放松身体，以便获得准确的心电图数据。
2. 安装电极。
接下来是安装心电图机的电极。
通常情况下，心电图机需要使用12个电极来记录心脏电活动。
这些电极需要粘贴在患者的胸部、手臂和腿部，确保它们与皮肤接触良好。
安装电极时要注意电极的位置和连接方式，确保其准确无误。
3. 设置参数。
在安装完电极后，需要对心电图机进行参数设置。
包括选择心电图的导联方式、设置增益和滤波器等。
这些参数的设置会影响到心电图的记录效果，因此需要根据实际情况进行调整。
4. 开始记录。
当准备工作完成并且参数设置好之后，就可以开始记录心电图了。
通过心电图机的操作界面，启动记录功能，并等待心电图机完成数据采集。
在记录过程中，要确保患者保持安静，以免外界干扰影响心电图的准确性。
5. 分析结果。
心电图记录完成后，需要对结果进行分析。
可以通过心电图机自带的分析软件，也可以将数据导入到计算机进行进一步分析。
在分析结果时，需要注意观察心电图的波形、节律和振幅等信息，以便及时发现异常情况。
6. 结束操作。
最后，当心电图记录和分析工作都完成后，需要做好结束操作。
包括关闭心电图机、清理电极和设备，保存记录数据等。
同时，也要及时向患者说明检查结果，并妥善保存心电图数据，以备日后参考。
总结。
心电图机的操作流程并不复杂，但需要严格按照标准操作步骤进行。
只有在正确操作的基础上，才能获得准确可靠的心电图数据，为医生的诊断提供有力支持。
希望通过本文的介绍，您能更好地掌握心电图机的操作流程，为临床工作提供更好的帮助。
详细心电图机的使用步骤
THANKS
感谢观看
确保电极片避开毛发、疤痕和皮 肤上的污垢，以免影响信号采用水或湿布清洁皮肤，去除油 脂和污垢，确保电极片与皮肤 良好接触。
用适当的压力将电极片固定在 皮肤上，避免移动或滑落。
在电极片放置过程中，避免过 度拉伸或扭曲皮肤。
03
开始记录心电图
按下开始按钮
确保心电图机处于开启状态，并正确连接电源。 按下开始按钮，启动心电图机。
分析心律失常
判断心律
正常心律应为窦性心律，如果不是窦性心律，则为心律失常。
识别早搏
早搏是指心脏提前搏动，可分为房性早搏、室性早搏等。
判断传导阻滞
传导阻滞是指心脏电信号在传导过程中受阻，导致心脏搏动异常。
判断心脏功能状况
分析心脏节律
正常的心脏节律应为规则的，不规则的节律 可能表示心脏功能异常。
判断心肌缺血
心肌缺血时，心电图可能出现ST段压低或T波倒置 等改变。
注意心脏肥大
心脏肥大时，心电图可能出现相应的改变， 如左心室肥大时QRS波群电压增高。
06
心电图机的维护和保养
定期清洁和保养机器
清洁机器表面
使用柔软的湿布轻轻擦拭机器表 面，注意避免使用含有酒精或化
学溶剂的清洁剂。
保养机器内部
定期检查机器内部组件，如电缆、 电极固定座等，确保没有灰尘或杂 物堆积。
确保心电图机处于正常工作状态，没有出现任何故障提示。
保持静止状态
患者应保持静止状态，避免剧烈运动 或情绪波动，以免影响心电图记录的 准确性。
医生应告知患者保持静止状态的重要 性，并确保患者在整个心电图记录过 程中保持稳定。
心电图机操作流程及注意事项
心电图机操作流程及注意事项
操作流程：
遮挡屏风→清洁皮肤→连接导联线及导联球→打开开关→设计走纸速度→
打开抗干扰键→测试→走纸记录→关闭开关
心电图检查注意事项
1. 确认各导联与肢体连接正确及到电性能良好。
2. 做心电图时，如出现振幅超出心电图纸范围和心率过慢过快时及时调整电压和走纸速度至合理范围。
3. 躁动患者做心电图时，由家属协助进行，改用手动模式分步进行逐个导联描记。
4. 进行心电图检查时，发现特殊心电图异常改变（急性改变）应及时同临床医生联系，并限制病人活动，做完心电图后应及时记录患者信息（包括姓名、年龄、时间）并粘贴。
5. 描记常规十二导联心电图后，如III导联有异常Q波（即Q波大于1∕4R波），应加做吸气描记。
如V1、V2导联R波较高，或可疑后壁心肌梗死，应加做V7-V9导联；可疑右室梗死者，应加做V3—V6R导联。
6. 突发情况下不能处理时，应及时联系主班医师，确保医疗安全。
心电图机常见故障及处理措施
无心电波形输出显示与描记。
处理措施：1检查各导联线与电极充分接触，导电膏涂抹均匀。
2检查各导联线连接，确认连接无误后联系器械科检查机器故障。
后按下START键，走纸速度很快，转换走纸速度的开关无效。
处理措施：机器故障联系器械维修。
记录笔出现高频率的抖动，心电图无法记录，按EMG和HUM功能开关也不起作用。
处理措施：1 检查皮肤与电极充分接触，导电膏涂抹均匀。
2 躁动寒战患者由家属协助进行。
胸导单个导联不能描记。
处理措施：由其他胸导联代替该导联描记，检查结束后联系器械维修导联故障。
心电图机使用操作流程

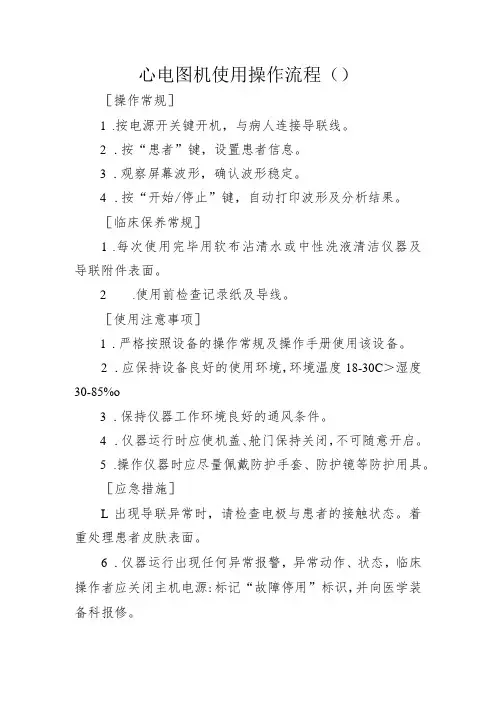

心电图机使用操作流程（）
［操作常规］
1.按电源开关键开机，与病人连接导联线。
2.按“患者”键，设置患者信息。
3.观察屏幕波形，确认波形稳定。
4.按“开始/停止”键，自动打印波形及分析结果。
［临床保养常规］
1.每次使用完毕用软布沾清水或中性洗液清洁仪器及导联附件表面。
2.使用前检查记录纸及导线。
［使用注意事项］
1.严格按照设备的操作常规及操作手册使用该设备。
2.应保持设备良好的使用环境，环境温度18-30C＞湿度30-85%o
3.保持仪器工作环境良好的通风条件。
4.仪器运行时应使机盖、舱门保持关闭，不可随意开启。
5.操作仪器时应尽量佩戴防护手套、防护镜等防护用具。
［应急措施］
L出现导联异常时，请检查电极与患者的接触状态。
着重处理患者皮肤表面。
6.仪器运行出现任何异常报警，异常动作、状态，临床操作者应关闭主机电源:标记“故障停用”标识，并向医学装备科报修。
7.院内报修电话：**。
心电图机操作流程

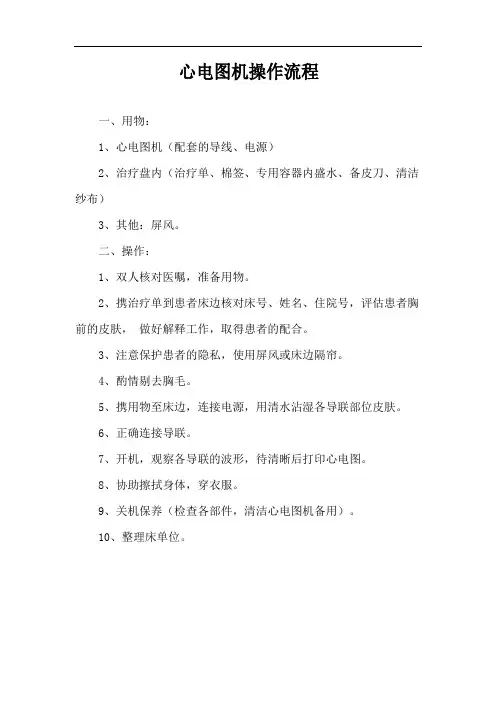

心电图机操作流程
一、用物：
1、心电图机（配套的导线、电源）
2、治疗盘内（治疗单、棉签、专用容器内盛水、备皮刀、清洁纱布）
3、其他：屏风。
二、操作：
1、双人核对医嘱，准备用物。
2、携治疗单到患者床边核对床号、姓名、住院号，评估患者胸前的皮肤，做好解释工作，取得患者的配合。
3、注意保护患者的隐私，使用屏风或床边隔帘。
4、酌情剔去胸毛。
5、携用物至床边，连接电源，用清水沾湿各导联部位皮肤。
6、正确连接导联。
7、开机，观察各导联的波形，待清晰后打印心电图。
8、协助擦拭身体，穿衣服。
9、关机保养（检查各部件，清洁心电图机备用）。
10、整理床单位。
心电图机器操作方法
心电图机器操作方法
心电图机的操作方法如下：
1.准备工作：
确保心电图机正常运转，并与电源插座连接。
检查心电图仪的导线和电极是否完好无损。
给受检者提供衣物，使其上半身裸露。
2.安装电极：
将电极贴片连接到心电图机的导线上。
先连接V1电极（在胸部第四肋间左缘），然后依次连接V2、V3、V4、V5和V6电极。
确保电极粘贴牢固，以确保良好的信号质量。
3.测量心电图：
将导线端子插入心电图机上的相应插孔。
确保选取正确的心电图纸速度和增益，并将导联切换到正确的导联区域。
按下心电图机上的开始按钮开始记录心电图。
受检者保持安静和平静，不要有任何运动干扰。
4.记录结果：
心电图仪会自动记录并打印心电图结果。
检查心电图结果是否正确，并仔细观察各导联下的波形和波峰。
如果需要，可以将心电图存档或打印副本供后续分析或记录。
5.整理清理：
记录完成后，关闭心电图机，并将电极和导线拆卸。
清理电极和导线，确保下一次使用前的清洁和卫生。
需要注意的是，在操作心电图机时，操作人员需要熟悉设备的使用说明，并严格按照操作步骤进行操作，以确保准确和可靠的心电图结果。
同时，操作人员还应注意保护受检者的隐私和舒适，以及消毒电极和导线，以防止交叉感染。
7.心电图操作流程
心电图机
使用说明：
1、正确连接导联：
右上肢（红色）、左上肢（黄色）、左下肢（绿色）、右下肢（黑色）
Ｖ１：探查电极放在胸骨右缘第４肋间。
--红色
Ｖ２：探查电极放在胸骨左缘第４肋间。
----黄色
Ｖ３：探查电极放在Ｖ2 与Ｖ４连线的中点。
-----绿色
Ｖ４：探查电极放在锁骨中线与第５肋间的交点上。
-----棕色
Ｖ５：探查电极放在左腋前线与第５肋间的交点上。
-------黑色
Ｖ６：探查电极放在左腋中线与第５肋间的交点上。
-------紫色
2、按ON键以接通电源。
3、按START键自动走纸。
4、走纸结束后按STOP键。
5、按OFF键切断电源。
6、在心电图上表明患者姓名、年龄、性别、日期、时间。
7、整理导联线。
心电图机的几个常用标示及意义
１．MODE键：调节相关程序，需要一加长导联时一直按下此键。
２．SENSITIVITY：电压增值键一般用一个标准电压，（已定好无特殊情况不要再调）３．LEAD：使之由“TEST”向“I”导“Ⅱ”联转换。
４．RESET：若基线漂移时按此键。
5．按动定标键“lmV”，使电压随着定标键的按动而作相应的摆动。
6．CHARGE：充电键，当打开屏幕电池标示闪烁时，应该充电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【注意事项】
1、根据患者病情，协助患者取平卧位或半卧位。 2、在监测过程中，密切观察，及时处理干扰和电极脱落。 3、每日定时回顾24h心电监测情况，必要时记录。 4、正确设定报警界限，不能关闭报警声音。 5、定期观察患者粘贴电极片处的皮肤，定时更换电极片。 6、排除干扰：病人静卧，电极片要贴紧，监护仪要离墙 放置，病床及病人要离开墙壁，其它电器与监护仪要有 一定距离，病室内不得使用手机等通信设施。 7、病人更换体位时，妥善保护导联线，同时注意为病人 保暖。对躁动患者妥善固定，避免电极片脱落以及导线 打折缠绕。 8、停机时，先向患者说明，取得合作后关机。
8、将电极片贴于患者胸部右上、左上、左下位置， 具体位置： 左下位置放于左腋中线第五肋间，左 上位置放于左锁骨中线第二肋间，右上位置放于右 锁骨中线第二肋间，位置合理，避开伤口，必要时 应当避开除颤部位，电极片应与皮肤接触良好。 9、左臂连接血压计袖带，右手指连接氧饱和度探 头。 10、调节心电监护仪的各项数值，选择适当的监护 导联，正确设定报警上下限。。 11、密切观察，及时记录，发现异常及时报告处理。 12、停机时，应先关闭电源，取下电极片，及时处 理留在患者皮肤上的污迹。 13、整理床单位及用物，洗手。
（1）、核对医嘱和治疗单，查对床号及姓
名。 （2）、向病人解释心电监测的目的、方法， 检查皮肤情况（无过敏及溃烂），取得配合。 （3）、评估周围环境，光照情况及有无电 磁波干扰。
【操作程序】 1、洗手，戴口罩，准备用物（心电监测仪、治 疗盘内放电极片3-5片、纱布2块 ），将物品摆 放整齐，放于治疗车上。 2、检查电源与机器电压是否相符，机器性能是 否良好。 3、携治疗车至病人床旁，再次核对病人。 4、协助患者取平卧或半卧位。 5、打开电源开关，使心电监护仪处于备用状态。 6、将电极片与监护导联线相连。 7、用纱布清洁局部皮肤。
心电图机的操作步骤
【用物准备】
心电图机及其导线，生理盐水
棉 签，污物桶。
【操作步骤】
1、对环境的要求： （1）、室内要求保暖（不低于18℃），以避免因 寒冷而引起的肌电干扰。 （2）、使用交流电源的心电图机必须连接可靠的 专用地线。 （3）、放置心电图机的位置应使其电源线尽可能 远离检查床和导联电缆，床旁不要摆放其它电器 及穿行的电源线。 （4）、检查床的宽度不应窄于80cm。
ቤተ መጻሕፍቲ ባይዱ
括体温监测、呼吸监测、血压监测、血氧饱 和度监测。
【适应症】
对危重患者进行持续心电监测，持续观察心
率、心律的变化。 储存和记录心电图的各种信息，以便随时观 察。 发现和识别心律失常。 观察起搏器功能。
【操作前准备】 素质要求：护士着装整洁，仪表端庄、大方。 评估病人并解释。
4、校正心电图机的走纸速度，画笔位置和温
度。 5、描记心电图 6、检查完毕后再核对一遍，并记录受检者姓 名及检查时间。 7、将导联开关回到“0”位，关闭电源开关， 撤除各个导线。
【注意事项】
记录心电图前，受检者不应剧烈运动，饱餐，
饮茶，喝酒，吃冷饮或吸烟。
心电监测仪的使用
心电监测是急危重症常用的监测之一，还包
2、准备工作
（1）、向受检者做好解释工作，消除紧张 心理。 （2）、检查前受检者应充分休息，检查时 放松肢体，保持平静呼吸。 （3）、打开电源，预热。
3、按规定连接好导联，先将受检者的双侧腕部及两侧内踝
上部暴露，涂上导电液体，保持皮肤与电极良好接触，将电 极片按照右手腕---红色， 左手腕---- 黄色， 左脚腕--绿 色， 右脚腕---黑色的要求固定好。胸导联连接位置： Ｖ１：探查电极放在胸骨右缘第４肋间。--红色 Ｖ２：探查电极放在胸骨左缘第４肋间。----黄色 Ｖ３：探查电极放在Ｖ2 与Ｖ４连线的中点。-----绿色 Ｖ４：探查电极放在锁骨中线与第５肋间的交点上。----棕色 Ｖ５：探查电极放在左腋前线与第５肋间的交点上。------黑色 Ｖ６：探查电极放在左腋中线与第５肋间的交点上。 ------紫色
