心电图机(十二导联)操作流程
ECG1200G十二道心电图机使用技术说明书
声明本公司拥有此非公开出版的说明书的版权，并有权将其作为保密资料处理。
本说明书只作为操作，保养和维修产品的参考资料。
其他人无权向他人公开此说明书内容。
本说明书包含受版权法保护的专有资料。
版权所有，未经本公司书面同意，不得对本说明书的任何部分进行照相复制、复印或翻译成其他语言。
本说明书的所有内容都被认为是正确的。
本公司对于安装错误和操作不当而造成的偶然或必然损坏不负担任何法律责任。
本公司不向其他方提供专利法所赋予的特许权。
对于违反专利法和任何第三方权利所造成的法律后果，本公司不负担法律责任。
说明书中所含的内容可以不予通知而作出变更。
目录第一部分综述 (1)第二部分安全注意事项 (3)第三部分保修规定 (4)第四部分仪器主要特点 (5)第五部分ECG1200G各界面示意图 (7)第六部分操作前基本注意事项 (10)第七部分使用仪器前的准备工作 (11)第八部分操作中注意事项 (12)第九部分记录纸的使用 (13)第十部分电极安装 (14)第十一部分仪器接地和电源的连接 (16)第十二部分电池操作注意事项 (17)第十三部分控制面板及按键说明 (18)第十四部分常见故障及排除方法 (30)第十五部分仪器维护与保养 (32)第一部分综述1.1 概述ECG1200G十二道心电图机是一种实现对12导联心电信号进行同步采集，采用热阵打印将心电波形打印输出的心电图机。
其具备以下主要功能：以手动/自动的方式记录和显示心电波形；心电波形参数的自动测量以及自动诊断；能够提示电极脱落及缺纸；可切换界面语言（中文/英文）；交直流两用供电模式；可任意选择节律导联，便于观察异常的心率；病历数据库管理等功能。
800×600点八寸屏高分辨率液晶显示；1728点宽、十二道心电波形打印。
支持按键及触摸两种方式操作，方便快捷。
1.2 主要技术指标1.2.1 环境条件运行a). 环境温度：+5℃～+35℃b). 相对湿度：≤80%c). 电源：交流: 220V，50Hz直流：14.8V，3700mAh可充电锂电池d). 大气压力：86KPa～106KPa运输和贮存a). 环境温度范围-10℃～55℃；b). 相对湿度范围≤95%；c). 大气压力范围50KPa～106KPa。
完整版)心电图机操作流程
完整版)心电图机操作流程
操作心电图机的步骤和注意事项
心电图机操作的准备物品包括心电图机、酒精棉球、镊子和无菌罐。
医护人员需要保持整洁，洗手、戴口罩和帽子，并向病人解释操作流程。
连接电源并打开电源开关，检查心电图机的性能，使其处于备用状态。
检查各导联是否齐全，并按要求放好地线。
输入病人的住院号、性别和年龄。
四肢电极连接时，先用酒精清洗电极安装部位的皮肤。
RA红色接右手，LA黄色接左手，RL黑色接右腿，LL绿色
接左腿。
胸部电极连接时，用酒精清洗安装部位的胸部皮肤，并按胸电极的吸球将电极吸附于V1-V6位置。
当所有导联链接好后，按开始键走纸。
走纸结束后，取下心电图报告，并填写患者姓名、年龄和性别。
使用完毕后，先将导联线从病人身上取下，协助病人整理衣物，再关电源开关，
拔下电源线并将肢导联与胸导联分开放好，将地线收好，以备下次使用。
注意事项包括要在平卧位下描记心电图，告知病人保持安静，勿讲话、移动体位及过度换气，并正确连接电极。
心电图机周围2米内不能有其他带电仪器以免干扰。
及时充电以保证正常使用。
如果发现故障，应立即找设备科修理。
本文仅供个人研究和研究使用，不得用于商业用途。
心电图机操作流程

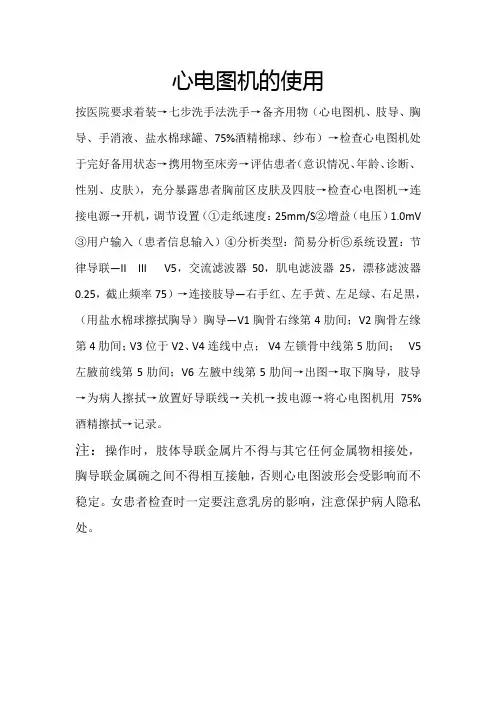

心电图机的使用
按医院要求着装→七步洗手法洗手→备齐用物（心电图机、肢导、胸导、手消液、盐水棉球罐、75%酒精棉球、纱布）→检查心电图机处于完好备用状态→携用物至床旁→评估患者（意识情况、年龄、诊断、性别、皮肤），充分暴露患者胸前区皮肤及四肢→检查心电图机→连接电源→开机，调节设置（①走纸速度：25mm/S②增益（电压）1.0mV ③用户输入（患者信息输入）④分析类型：简易分析⑤系统设置：节律导联—II III V5，交流滤波器50，肌电滤波器25，漂移滤波器0.25，截止频率75）→连接肢导—右手红、左手黄、左足绿、右足黒，（用盐水棉球擦拭胸导）胸导—V1胸骨右缘第4肋间；V2胸骨左缘第4肋间；V3位于V2、V4连线中点；V4左锁骨中线第5肋间；V5左腋前线第5肋间；V6左腋中线第5肋间→出图→取下胸导，肢导→为病人擦拭→放置好导联线→关机→拔电源→将心电图机用75%酒精擦拭→记录。
注：操作时，肢体导联金属片不得与其它任何金属物相接处，胸导联金属碗之间不得相互接触，否则心电图波形会受影响而不稳定。
女患者检查时一定要注意乳房的影响，注意保护病人隐私处。

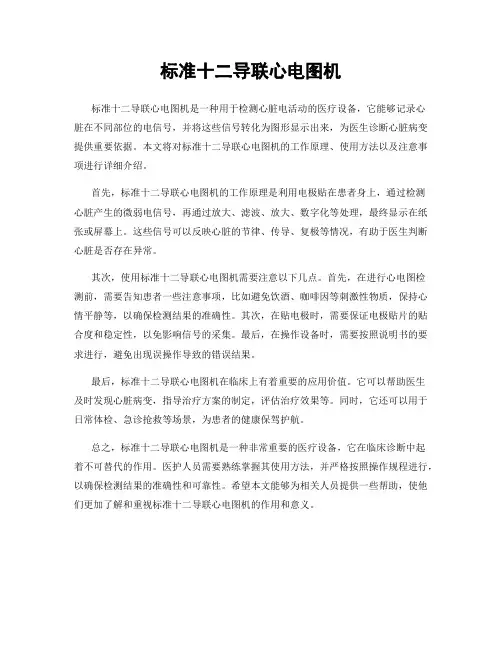

标准十二导联心电图机
标准十二导联心电图机
标准十二导联心电图机是一种用于检测心脏电活动的医疗设备，它能够记录心
脏在不同部位的电信号，并将这些信号转化为图形显示出来，为医生诊断心脏病变提供重要依据。
本文将对标准十二导联心电图机的工作原理、使用方法以及注意事项进行详细介绍。
首先，标准十二导联心电图机的工作原理是利用电极贴在患者身上，通过检测
心脏产生的微弱电信号，再通过放大、滤波、放大、数字化等处理，最终显示在纸张或屏幕上。
这些信号可以反映心脏的节律、传导、复极等情况，有助于医生判断心脏是否存在异常。
其次，使用标准十二导联心电图机需要注意以下几点。
首先，在进行心电图检
测前，需要告知患者一些注意事项，比如避免饮酒、咖啡因等刺激性物质，保持心情平静等，以确保检测结果的准确性。
其次，在贴电极时，需要保证电极贴片的贴合度和稳定性，以免影响信号的采集。
最后，在操作设备时，需要按照说明书的要求进行，避免出现误操作导致的错误结果。
最后，标准十二导联心电图机在临床上有着重要的应用价值。
它可以帮助医生
及时发现心脏病变，指导治疗方案的制定，评估治疗效果等。
同时，它还可以用于日常体检、急诊抢救等场景，为患者的健康保驾护航。
总之，标准十二导联心电图机是一种非常重要的医疗设备，它在临床诊断中起
着不可替代的作用。
医护人员需要熟练掌握其使用方法，并严格按照操作规程进行，以确保检测结果的准确性和可靠性。
希望本文能够为相关人员提供一些帮助，使他们更加了解和重视标准十二导联心电图机的作用和意义。
(完整版)心电图仪操作流程
完整版)心电图仪操作流程1.引言心电图仪是一种用于测量和记录心脏电活动的仪器。
本文档旨在详细描述心电图仪的操作流程，以帮助用户正确使用该设备。
2.设备准备在使用心电图仪之前，请确保以下设备和材料已经准备齐全：心电图仪设备心电图电极心电图导联线电池或电源适配器3.连接设备1.将心电图导联线的插头接入心电图仪的相应插孔上。
通常，心电图仪的插孔上都会标明相应导联的名称，例如“RA”代表右臂导联，“LA”代表左臂导联等。
2.将心电图电极粘贴在测量对象的胸部合适的位置上。
根据具体需要，可能需要粘贴不同几何形状的电极。
3.确保心电图电极与导联线的连接良好，无松动或损伤现象。
4.开始测量1.打开心电图仪的电源开关，如果使用电池供电，请确保电池电量充足。
2.心电图仪通常会有一套菜单选项供用户选择。
根据具体情况，选择合适的菜单选项来设置测量参数，比如测量时间间隔、滤波器设置等。
3.点击心电图仪上的“开始测量”按钮或相应的菜单选项，开始进行心电图测量。
4.在测量过程中，要确保测量对象不要移动或摇晃，以免干扰心电图信号的采集。
5.在测量结束后，心电图仪会自动停止测量，并显示最终的测量结果。
5.常见问题和解决方案5.1 心电图信号干扰如果使用过程中出现心电图信号干扰的情况，可以尝试以下解决方案：检查心电图电极与导联线的连接是否良好。
检查心电图电极是否贴在了正确的位置上。
检查周围环境是否有可能干扰心电图信号的电磁波等。
5.2 测量结果异常如果心电图测量结果与预期不符，可以尝试以下解决方案：检查测量参数是否设置正确，比如测量时间间隔、滤波器设置等。
检查测量对象是否保持静止，不要移动或摇晃。
如果仍然无法解决问题，建议咨询专业医生或技术支持人员的帮助。
6.结束操作1.关闭心电图仪的电源开关。
2.清理和存储设备：将心电图导联线拔下，电极从测量对象身上取下，并进行适当的清洁和消毒工作。
3.将心电图仪设备放置在干燥、通风的地方，妥善存放，以便下次使用。

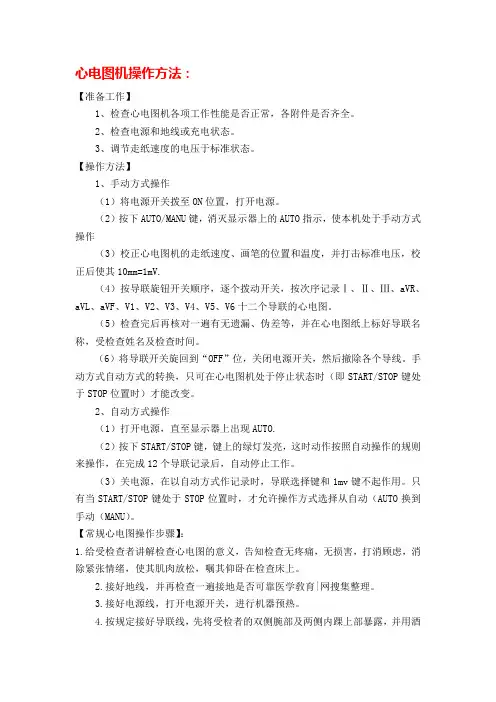

心电图机操作方法
心电图机操作方法：【准备工作】1、检查心电图机各项工作性能是否正常，各附件是否齐全。
2、检查电源和地线或充电状态。
3、调节走纸速度的电压于标准状态。
【操作方法】1、手动方式操作（1）将电源开关拨至ON位置，打开电源。
（2）按下AUTO/MANU键，消灭显示器上的AUTO指示，使本机处于手动方式操作（3）校正心电图机的走纸速度、画笔的位置和温度，并打击标准电压，校正后使其10mm=1mV.（4）按导联旋钮开关顺序，逐个拨动开关，按次序记录Ⅰ、Ⅱ、Ⅲ、aVR、aVL、aVF、V1、V2、V3、V4、V5、V6十二个导联的心电图。
（5）检查完后再核对一遍有无遗漏、伪差等，并在心电图纸上标好导联名称，受检查姓名及检查时间。
（6）将导联开关旋回到“OFF”位，关闭电源开关，然后撤除各个导线。
手动方式自动方式的转换，只可在心电图机处于停止状态时（即START/STOP键处于STOP位置时）才能改变。
2、自动方式操作（1）打开电源，直至显示器上出现AUTO.（2）按下START/STOP键，键上的绿灯发亮，这时动作按照自动操作的规则来操作，在完成12个导联记录后，自动停止工作。
（3）关电源，在以自动方式作记录时，导联选择键和1mv键不起作用。
只有当START/STOP键处于STOP位置时，才允许操作方式选择从自动（AUTO换到手动（MANU）。
【常规心电图操作步骤】：1.给受检查者讲解检查心电图的意义，告知检查无疼痛，无损害，打消顾虑，消除紧张情绪，使其肌肉放松，嘱其仰卧在检查床上。
2.接好地线，并再检查一遍接地是否可靠医学敎育|网搜集整理。
3.接好电源线，打开电源开关，进行机器预热。
4.按规定接好导联线，先将受检者的双侧腕部及两侧内踝上部暴露，并用酒精纱布擦洗脱脂，使皮肤发红。
然后涂上导电液体，保持皮肤与电极良好接触。
1）肢体导联位置：将电极板按照右上肢→红线、左上肢→黄线、左下肢→绿线、右下肢→黑线（此线与地线相通）。
心电图机操作说明
心电图机操作说明
1.接好电源插座。
按ON/OFF键，电源指示灯亮，机器进入开始初始化状态。
2.当液晶显示屏出现初始画面时，表示本机已经准备就绪，可以开始进行操作。
3.电极的连接，分为四肢电极连接和胸部电极连接。
4.四肢电极连接,先用酒精清洗电极安装部位的皮肤，然后涂少量的导电膏。
RA红色接右手，LA黄色接左手，RL黑色接右腿，LL绿色接左腿。
5.胸部电极连接，用酒精清洗安装部位的胸部皮肤，将导电膏涂在该部位，按胸电极的吸球，将电极吸附于V1~V6位置。
C1(V1):胸骨右缘第四肋间隙C2(V2): 胸骨左缘第四肋间隙
C3(V3):C2与C4连线中点C4(V4):左胸骨第五肋间与锁骨中线的交点
C5(V5):左腋前线与C4同一水平线C6(V6): 左腋中线与C4同一水平线
注：不要用生理盐水代替导电膏，以防止腐蚀电极。
6.当一切连接好之后，按绿色键走纸，即会打印出十二个导联，如再按一下绿色键本机就会分析出一份报告。
7.关闭电源，解开各电极。
取下心电图报告，填写患者姓名、年龄、性别。
心电图机操作流程及评分标准
心电图机操作流程及评分标准心电图机操作流程及评分标准操作目的：正确地为患者做心电图，按照医嘱执行。
物品准备：心电图机（含导连线）、医嘱单、洗手液、弯盘1个、装有酒精棉球器皿1个、持物钳1把、纱布1块。
操作流程：1.报告：我是XX科护士XX，我操作的项目是心电图机的使用，现物品准备完毕，是否开始？请指示！2.洗手并戴口罩。
3.查对医嘱，携用物至床旁。
4.查对床头卡，向患者解释并嘱其将金属物品取出。
5.检查导连线是否连接紧密。
6.协助患者取平卧位。
7.遮挡屏风，掀开盖被，协助患者解开衣扣，暴露胸部和双手手腕以及双脚脚腕。
8.用持物钳夹取1个酒精棉球，涂抹在肢导导联上。
9.连接好肢体导联（红色—右上肢、黄色—左上肢、黑色—右下肢、绿色—左下肢）。
10.酒精棉球涂抹前胸部固定导联的位置，并告知患者会稍有凉意。
11.连接好胸部导联（V1红色—胸骨右缘第四肋间、V2黄色—胸骨左缘第四肋间、V3绿色—V2与V4连线中点、V4棕色—左锁骨中线与第5肋连线交点处、V5黑色—腋前线第五肋间、V6紫色—腋中线第5肋间）。
12.检查各导联连接是否有误，是否紧密无松动。
13.嘱患者保持安静平卧位。
14.开启心电图机电源开关，观察心电图机屏幕上的心电图（基线是否平稳、心率是否正常）。
15.若基线、心率、波形正常且无干扰，则按开始键。
16.待做图完毕后按停止键，若医嘱需要加做右室或后壁心电图的则继续做图。
17.关闭心电图机电源开关。
18.取下各导联线，用纱布为患者擦拭皮肤。
19.协助患者整理衣物，盖上盖被，撤去屏风。
20.向患者解释心电图已完成，医生会及时为您进行诊治，如再次出现不适请按呼叫器。
21.标识心电图患者姓名、年龄及做图时间。
22.整理用物，查对并签字。
23.报告：操作完毕。
24.洗手。
应知应会：1.标准心电图的连接位置为肢导：红色—右上肢、黄色—左上肢、绿色—左下肢、黑色—右下肢。
胸导：V1红色—胸骨右缘第四肋间、V2黄色—胸骨左缘第四肋间、V3绿色—V2与V4连线中点、V4棕色—左锁骨中线与第5肋连线交点处、V5黑色—腋前线第五肋间、V6紫色—腋中线第5肋间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
心电图机（十二导联）操作流程
1、打开左上方电源开关。
2、用水刷蘸少量清水涂于各导联与皮肤接触处。
3、连接肢导（右侧肢体：上红、下黑，左侧肢体：上黄、下绿）
连接胸导
Ｖ1：右侧第四肋间靠近胸骨右缘红色
Ｖ2：左侧第四肋间靠近胸骨左缘黄色
Ｖ3：Ｖ2-Ｖ4连线中点绿色
Ｖ4：左锁骨中线与第五肋间相交处棕色
Ｖ5：左腋前线上与Ｖ4同一水平黑色
Ｖ6：左腋中线紫色
18导联心电图附加Ｖ7-Ｖ9与Ｖ3Ｒ-Ｖ5Ｒ
Ｖ7：左腋后线与6水平
Ｖ8：左肩胛下线
Ｖ9：左侧脊柱旁线
右侧胸部Ｖ3-Ｖ5相对左侧为Ｖ3Ｒ-Ｖ5Ｒ
4、按开始/结束键，待30秒后自动记录心电图。
5、如果需做手动心电图，按自动/手动键，自动灯灭即为手动状态，使肢导心民显示5-6个波形后更换胸导，出现5-6波形后再按自动/手动键停止。
6、用后检查水刷、导联、胸球、夹子是否完整后，摆好，推回备用。
