施工图纸审核流程
图纸会审内容与流程
图纸会审内容与流程在建筑工程领域，图纸会审是一项至关重要的工作环节。
它不仅有助于提前发现和解决设计图纸中存在的问题，还能保障工程的顺利进行，提高工程质量，降低成本和风险。
那么，图纸会审到底包括哪些内容，又有着怎样的流程呢？接下来，让我们详细了解一下。
一、图纸会审的目的图纸会审的主要目的是使参与项目施工的各方人员熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案。
通过会审，可以消除图纸中的差错、遗漏和矛盾，确保施工的顺利进行，保证工程质量和安全。
二、图纸会审的参与人员通常，图纸会审由建设单位组织，施工单位、监理单位、设计单位等相关单位共同参与。
施工单位的项目经理、技术负责人、各专业工长等是图纸会审的主要参与者。
他们需要从施工的角度出发，对图纸进行详细的审查，提出施工中可能遇到的问题和困难。
监理单位的总监理工程师、专业监理工程师等要对图纸的合规性、合理性进行审查，监督施工单位和设计单位的沟通协调。
设计单位的项目负责人、各专业设计人员需要在会审中对施工单位和监理单位提出的问题进行解答和说明，必要时对图纸进行修改和完善。
建设单位的项目负责人、工程管理人员等则要协调各方关系，确保图纸会审的顺利进行。
三、图纸会审的内容1、建筑图（1）审查建筑物的平面布置、立面造型、层高、门窗位置及尺寸等是否符合设计规范和使用要求。
（2）检查建筑物的防火、防水、保温、隔热等构造措施是否合理。
（3）核对楼梯、电梯、阳台、雨篷等部位的设计是否满足安全和使用要求。
2、结构图（1）审查结构体系的选型、基础形式、柱网布置、梁的配筋等是否合理。
（2）检查结构构件的尺寸、标高、配筋等是否符合规范要求。
（3）核对预埋件、预留孔洞的位置和尺寸是否准确。
3、给排水图（1）审查给排水系统的设计是否满足使用要求，管径、坡度、标高是否合理。
（2）检查管道的布置是否与其他专业（如电气、暖通）存在冲突。
（3）核对卫生器具、消防设施的位置和选型是否符合规范。
图纸审核流程

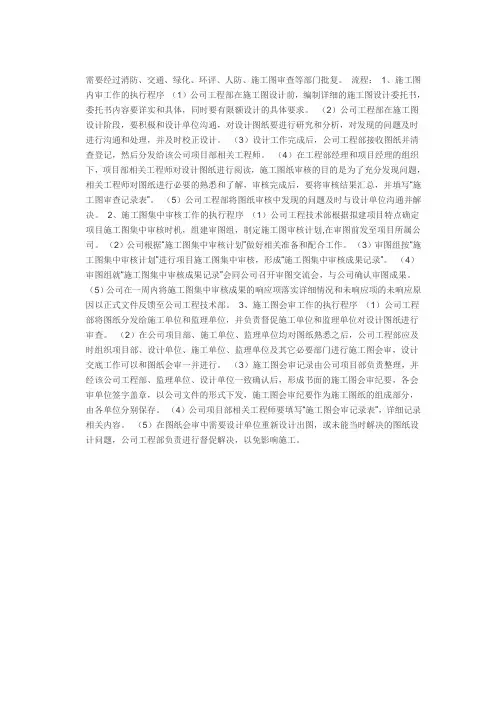

需要经过消防、交通、绿化、环评、人防、施工图审查等部门批复。
流程：1、施工图内审工作的执行程序（1）公司工程部在施工图设计前，编制详细的施工图设计委托书，委托书内容要详实和具体，同时要有限额设计的具体要求。
（2）公司工程部在施工图设计阶段，要积极和设计单位沟通，对设计图纸要进行研究和分析，对发现的问题及时进行沟通和处理，并及时校正设计。
（3）设计工作完成后，公司工程部接收图纸并清查登记，然后分发给该公司项目部相关工程师。
（4）在工程部经理和项目经理的组织下，项目部相关工程师对设计图纸进行阅读，施工图纸审核的目的是为了充分发现问题，相关工程师对图纸进行必要的熟悉和了解，审核完成后，要将审核结果汇总，并填写“施工图审查记录表”。
（5）公司工程部将图纸审核中发现的问题及时与设计单位沟通并解决。
2、施工图集中审核工作的执行程序（1）公司工程技术部根据拟建项目特点确定项目施工图集中审核时机，组建审图组，制定施工图审核计划,在审图前发至项目所属公司。
（2）公司根据“施工图集中审核计划”做好相关准备和配合工作。
（3）审图组按“施工图集中审核计划”进行项目施工图集中审核，形成“施工图集中审核成果记录”。
（4）审图组就“施工图集中审核成果记录”会同公司召开审图交流会，与公司确认审图成果。
（5）公司在一周内将施工图集中审核成果的响应项落实详细情况和未响应项的未响应原因以正式文件反馈至公司工程技术部。
3、施工图会审工作的执行程序（1）公司工程部将图纸分发给施工单位和监理单位，并负责督促施工单位和监理单位对设计图纸进行审查。
（2）在公司项目部、施工单位、监理单位均对图纸熟悉之后，公司工程部应及时组织项目部、设计单位、施工单位、监理单位及其它必要部门进行施工图会审，设计交底工作可以和图纸会审一并进行。
（3）施工图会审记录由公司项目部负责整理，并经该公司工程部、监理单位、设计单位一致确认后，形成书面的施工图会审纪要，各会审单位签字盖章，以公司文件的形式下发，施工图会审纪要作为施工图纸的组成部分，由各单位分别保存。
监理对施工图纸的审核和修改要求
监理对施工图纸的审核和修改要求一、引言施工图纸是工程建设中必不可少的重要文件，它是设计方案的落地实现，也是施工过程中的控制指南。
而监理作为工程建设中的第三方独立身份，其责任之一就是对施工图纸进行审核和监督。
本文将探讨监理对施工图纸的审核和修改要求。
二、施工图纸审核的必要性施工图纸是设计方案的具体实施细节，要确保施工图纸的合理性、可行性和符合规范要求。
监理通过对施工图纸的审核，可以避免施工过程中出现的设计错误、工程质量问题以及安全隐患，保证工程建设的顺利进行。
三、施工图纸审核程序1. 初步审核：监理对施工图纸进行初步审核，主要是对设计方案的完整性和合理性进行评估。
初步审核包括对施工图纸所涉及的各个专业进行综合性评估，对施工图纸所体现的构造和结构进行检查，以确保施工图纸的完整性和合理性。
2. 专业审核：施工图纸通常涉及多个专业，如结构、电气、给排水等。
监理应当针对不同的专业进行相应的审核，确保各个专业的施工图纸之间的协调一致性，消除冲突和矛盾。
专业审核需要重点关注施工图纸中的技术规范、标准和要求的符合性。
3. 法规合规性审核：监理还应对施工图纸的法规合规性进行审核，包括对图纸中各个专业的法规、规范、标准的符合性进行检查。
法规合规性审核需要重点关注相关法律法规如《建设工程质量管理条例》、《施工图审查管理办法》等的要求。
四、施工图纸审核的修改要求1. 整改通知：在对施工图纸进行审核时，监理发现问题和不合理之处，应及时向设计方提出整改通知，明确要求设计方对相关问题进行修改。
整改通知应具体明确，条理清晰，保证设计方能够准确理解监理的要求。
2. 合理修改：设计方对施工图纸进行修改时应根据监理提出的要求进行合理修改，确保符合相关规范和标准的要求。
监理应对设计方的修改进行评估，确保修改后的施工图纸能够满足设计方案的要求，并符合工程建设的需要。
3. 审核确认：设计方对施工图纸进行修改后，监理应再次对施工图纸进行审核，确认修改后的图纸符合要求。
图纸内部审核管理制度
图纸内部审核管理制度第一章总则为规范图纸审核工作，提高工作效率，加强内部管理，特制定本制度。
第二章审核范围1.1 图纸内部审核范围包括但不限于设计图纸、施工图纸、验收图纸等。
1.2 图纸内部审核应符合国家有关规定、标准和规范，确保图纸符合工程实际要求，达到设计要求。
第三章审核流程2.1 由项目负责人指定审核人员，确定审核计划。
2.2 编制审核方案，明确审核的范围、目的、方式和要求。
2.3 分解任务，确认审核任务书，并保证审核人员具备相应的资质和技术水平。
2.4 根据审核任务书，审核人员进行图纸审核工作，发现问题及时反馈并提出整改意见。
2.5 编制审核报告，说明审核情况、结果和建议，并提交项目负责人审核。
第四章审核要求3.1 审核人员应具备相关资质和技术水平，熟悉有关规定、标准和规范。
3.2 审核人员应认真仔细地进行审核工作，确保审核结果符合实际情况。
3.3 审核人员应积极配合项目负责人，及时沟通和协调审核工作。
3.4 审核人员应按照审核计划和审核方案执行审核工作，确保审核结果准确有效。
第五章审核记录4.1 审核人员应及时记录审核过程和结果，做好审核记录。
4.2 审核记录应真实可靠，记录内容详细清晰，确保审核过程可追溯。
4.3 审核记录应由审核人员签字确认，并经项目负责人审定。
第六章审核监督5.1 项目负责人负责对图纸内部审核工作进行监督，确保审核工作符合要求。
5.2 监督人员应及时掌握审核情况，跟踪审核进展，解决审核过程中的问题。
5.3 监督人员应及时与审核人员沟通，指导审核工作，确保审核结果准确有效。
第七章审核奖惩6.1 对于认真负责、审核工作出色的审核人员，可给予表彰和奖励。
6.2 对于审核工作不认真负责、审核结果有误的审核人员，应给予批评教育和处罚。
第八章附则7.1 本制度由项目管理部门负责解释和修订。
7.2 本制度自发布之日起执行。
以上制度内容经讨论通过，现予以公布。
施工图纸审核制度和流程
施工图纸审核制度和流程1、要有发展改革委员会批准建设文件；获得国土资源部门准予土地使用权证；当地规划部门的用地红线（购地形图划红线）；委托地质勘察；持以上手续及工艺图纸委托建筑设计院先做出建筑方案；2、经你同意后报当地规划部门审批，取得规划许可证，批准时画给你建筑红线；据此，建筑设计院进一步作出扩大初步设计提出概算，供你计划资金，订购设备，接着就是设计院的建筑、结构、水、电、设备各专业内部程序步骤协调审批等到出正式的完整的施工图，报审图机构审查通过。
3、交你后，做预算，招标，招募到满意的具备相应资质的合法施工企业，及监理单位，签订总承包合同，及委托监理合同，同时，你应负责场地的平整、施工用水用电、道路畅通，信息畅通等，当总监签认符合开工条件时，到当地住建委办理施工许可证。
工程前期告一段落。
4、开工后，你只须支持监理代表你对现场的进度、质量、安全、投资等的管理，并协调左邻右舍及当地乡、村政府有关的关系、筹集建设资金等事情。
土地使用权证：又称国有证，是指经土地使用者申请，由城市各级人民政府颁发的国有土地使用权的法律凭证。
该证主要载明土地使用者名称，土地坐落、用途，土地使用权面积、使用年限和。
规划许可证：建设工程规划许可证是有关建设工程符合城市规划要求的法律凭证，是建设单位建设工程的法律凭证，是建设活动中接受监督检查时的法定依据。
没有此证的建设单位，其工程建筑是违章建筑，不能领取房地属证件。
建设用地规划许可证是建设单位在向申请征用、划拨土地前，经行政主管部门确认建设项目位置和范围符合城乡规划的法定凭证，是建设单位用地的法律凭证。
用地红线：是围起某个地块的一些坐标点连成的线，红线内土地面积就是取得使用权的用地范围。
与建筑红线相比，用地红线明显宽泛，只要在所属用地红线内施工，不受外界影响。
建筑红线：一般是指各种用地的边界线。
有时也把确定沿街建筑位置的一条建筑线谓之红线，即建筑红线，在建筑红线外不允许建任何建筑物。
图纸会审流程及注意事项
图纸会审内容全攻略一、关于图纸会审流程1、图纸会审目的为优化设计,保证图纸质量,保障工程质量进度,才建立完整的图纸会审制度;2、适用范围房建施工项目、市政工程项目及给排水项目;施工图纸包括：施工图纸、设计联系单、施工技术联系单及其他技术要求文件;3、图纸会审制度1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度,以尽量减少图纸中各个专业的矛盾错误;点这免费下载施工技术资料图纸接受制度：现场工程师代表负责接收设计院图纸,检查图纸质量,要求清晰明确,设计及相关人员签字,设计院盖章,现场负责人做好图纸接收记录及存档图纸保管;2、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录,记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字;由监理单位负责对施工图纸进行审核后向各个施工单位发放;各个施工单位接受的图纸必须有监理单位盖施工图纸专用章;4、图纸会审人员：下列人员必须参加图纸会审建设方：现场负责人员及其他技术人员；设计方：设计院总工程师、项目负责人及各个专业设计负责人；监理方：项目总监、副总监及各个专业监理工程师；施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人；其他相关单位：技术负责人;5、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底;设计交底后十五个工作日内由建设单位或监理负责组织上述单位进行图纸会审;6、图纸会审,施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论;7、图纸会审会议由业主或监理主持,主持单位应做好会议记录及参加人员签字;8、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论；对需要再次讨论的问题,在会审记录上明确最终答复日期;9、图纸会审记录由监理负责整理并分发各个相关单位执行、归档;10、图纸会审可采用全部图纸集中会审、分部图纸会审、分阶段图纸会审及分专业图纸会审,具体会审形式由监理确定;11、各个参建单位对施工图、工程联系单、及图纸会审记录做好备挡工作;12、作废的图纸设计以书面形式通知,各个施工单位自行处理;工程开工之前,需识图审图,再进行图纸会审工作如果有识图审图经验,掌握一些要点,则事半功倍;识图审图的顺序是：熟悉拟建工程的功能熟悉审查工程平面尺寸熟悉审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方;二、图纸会审技巧1、熟悉拟建工程的功能图纸到手后,首先了解本工程的功能是什么,是车间还是办公楼是商场还是宿舍了解功能之后,再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖作块料墙裙,厕所阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等最后识读建筑说明,熟悉工程装修情况;2、熟悉审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,一是细部尺寸,二是轴线间尺寸,三是总尺寸;检查第一道尺寸相加之和是否等于第二道尺寸第二道尺寸相加之和是否等于第三道尺寸,并留意边轴线是否是墙中心线,识读工程平面图尺寸,先识建施平面图,再识本层结施平面图,最后识水电空调安装设备工艺例如检查房间平面布置是否方便使用采光通风是否良好等,识读下一层平面图尺寸时,检查与上一层有无不一致的地方;3、熟悉审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图,这些图有工程立面尺寸信息；建施平面图,结施平面图上,一般也标有本层标高；梁表中,一般有梁表面标高；基础大样图、其它细部大样图,一般也有标高注明,通过这些施工图,可掌握工程的立面尺寸;正立面图一般有三道尺寸,第一道是窗台门窗的高度等细部尺寸,第二道是层高尺寸,并标注有标高,第三道是总高度;审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸,第二道尺寸相加之和是否等于第三道尺寸,检查立面图各楼层的标高是否与建施平面图相同,再检查建施的标高是否与结施标高相符,建施图各楼层标高与结施图相应楼层的标高应不完全相同,因建施图的楼地面标高是工程完工后的标高,而结施图中楼地面标高仅结构面标高,不包括装修面的高度,同一楼层建施图的标高应比结施图的标高高几厘米;有些施工图,把建施图标高标在了相应的结施图上,如果不留意,施工中会出错;熟悉立面图后,主要检查门窗顶标高是否与其上一层的梁底标高相一致；检查楼梯踏步的水平尺寸和标高是否有错,检查梯梁下竖向净空尺寸是否大于2.1米,是否出现碰头现象；当中间层出现露台时,检查露台标高是否比室内低；检查厕所浴室楼地面是否低几厘米,若不是,检查有无防溢水措施；最后与水电空调安装设备工艺第二次装修施工图相结合,检查建筑高度是否满足功能需要;4、检查施工图中容易出错的地方有无出错;①检查女儿墙砼压顶的坡向是否朝内;②检查砖墙下有梁否;③结构平面中的梁,在梁表中是否全标出了配筋情况;④检查主梁的高度有无低于次梁高度的情况;⑤梁板柱在跨度相同相近时,有无配筋相差较大的地方,若有,需验算;⑥当梁与剪力墙同一直线布置时,检查有无梁的宽度超过墙的厚度;⑦当梁分别支承在剪力墙和柱边时,检查梁中心线是否与轴线平行或重合,检查梁宽有无突出墙或柱外,若有,应提交设计处理点这免费下载施工技术资料;⑧检查梁的受力钢筋最小间距是否满足施工验收规范要求;⑨检查室内出露台的门上是否设计有雨蓬,检查结构平面上雨蓬中心是否与建施图上门的中心线重合;⑩当设计要求与施工验收规范有无不同如柱表中常说明：柱筋每侧少于4根可在同一截面搭接但施工验收规范要求,同一截面钢筋搭接面积不得超过50%;⑪检查结构说明与结构平面大样梁柱表中内容以及与建施说明有无存在相矛盾之处;⑫单独基础系双向受力,沿短边方向的受力钢筋一般置于长边受力钢筋的上面,检查施工图的基础大样图中钢筋是否画错;5、审查原施工图有无可改进的地方主要从有利于该工程的施工；有利于保证建筑质量；有利于工程美观三个方面对原施工图提出改进意见;1、从有利于工程施工的角度提出改进施工图意见结构平面上会出现连续框架梁相邻跨度较大的情况,当中间支座负弯矩筋分开锚固时,会造成梁柱接头处钢筋太密,捣砼困难,可向设计人员建议：负筋能连通的尽量连通;当支座负筋为通长时,就造成了跨度小梁宽较小的梁面钢筋太密,无法捣砼,可建议在保证梁负筋的前提下,尽量保持各跨梁宽一致,只对梁高进行调整,以便于面筋连通和浇捣砼;当结构造型复杂,某一部位结构施工难以一次完成时,向设计提出：砼施工缝如何留置;2、从有利于建筑工程质量方面,提出修改施工图意见当设计天花抹灰与墙面抹灰相同为1：1：6混合砂浆时,可建议将天花抹灰改为1：1：4混合砂浆,以增加粘结力;当施工图上对电梯井坑、卫生间沉池,消防水池未注明防水施工要求时,可建议在坑外壁沉池水池内壁增加水泥砂浆防水层,以提高防水质量;3、从有利于建筑美观方面提出改善施工图若出现露台的女儿墙与外窗相接时,检查女儿墙的高度是否高过窗台,若是,则相接处不美观,建议设计处理;检查外墙饰面分色线是否连通,若不连通,建议到阴角处收口；当外墙与内墙无明显分界线时,询问设计,墙装饰延伸到内墙何处收口最为美观,外墙突出部位的顶面和底面是否同外墙一样装饰;当柱截面尺寸随楼层的升高而逐步减小时,若柱突出外墙成为立面装饰线条时,为使该线条上下宽窄一致,建议对突出部位的柱截面不缩小；当柱布置在建筑平面砖墙的转角位,而砖墙转角少于900,若结构设计仍采用方形柱,可建议根据建筑平面将方形改为多边形柱,以免柱角突出墙外,影响使用和美观;当电梯大堂前室左边有一框架柱突出墙面10～20cm时,检查右边柱是否出突出相同尺寸,若不是,建议修改成左右对称;会审图纸是施工前期的主要技术工作之一,因此项目施工前项目部应组织参加该工程项目的技术人员和相关部门认真看图、熟悉施工图,了解工程情况和图纸设计中的错误、矛盾、交待不清楚、设计不合理等问题,尽可能把这些问题及时提出来,解决在施工作业之前;四、图纸会审注意事项项目部应以谦虚、配合、学习、和谐的态度参加图纸会审会议;根据建设单位、设计单位、监理公司的组织能力和协调能力提供必要的服务,促使图纸会审圆满完成;图纸会审记录是施工文件的组成部分,与施工图具有同等效力,所以图纸会审记录的管理办法和发放范围同施工图管理、发放,并认真实施;会审图纸综合归纳常见问题如下：1、建筑、结构说明有没有互相矛盾或者意图不清楚的地方；2、建筑、结构图中轴线位置是否一致,相对尺寸是否标注清楚；3、如果是框架结构,看建筑、结构图梁柱是否尺寸一致,如果是砖混,看墙厚、构造柱的布置是否一致；4、查看门窗的做法是否明确,有图籍的按照图籍,没有图籍做法的是否有大样,大样中开启方向、玻璃材质、龙骨材质等是否明确；5、一般设计容易疏忽的是窗台做法、窗帘盒做法、门窗材质、门垛尺寸；6、看结构图说明中是否与规范相矛盾或有出入,如有,协商按哪个标准施工；7、从施工角度考虑,是否有施工难度大甚至不可能施工的结构节点,比如坡屋面与平屋面相交的地方,梁的交叉施工最容易出问题；8、楼梯踏步高和数量是否与标高相符；9、建筑立面图中的结构标高是否与结构图每层的标高相符；10、檐口的地方标高容易出错,适当注意；11、预留洞、预埋件是否错漏；12、构造作法是否交待清楚；13、材料选用是否合理,设计是否能满足质量要求；14、基础、地沟等是否相碰；15、标准图、详图是否正确；16、门窗、构件的尺寸、规格、数量是否相符等;熟悉图纸的方法及要领：先粗后细：就是先看平、立、剖面图,对整个工程的概貌有一个轮廓的了解,对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象;然后再看细部做法,核对总尺寸与细部尺寸;五、图纸会审审查内容1、建筑部分建筑物平面布置在建筑总图上的位置有无不明确或依据不足之处,建筑物平面布置与现场实际有无不符情况等;2、先小后大首先看小样图再看大样图,核对在平、立、剖面图中标注的细部做法与大样图的做法是否相符；所采用的标准构配件图集编号、类型、型号与设计图纸有无矛盾；索引符号是否存在漏标；大样图是否齐全等;3、先建筑后结构就是先看建筑图,后看结构图；并把建筑图与结构图相互对照,核对其轴线尺寸、标高是否相符,有无矛盾,杏对有无遗漏尺寸,有无构造不合理之处;4、先一般后特殊应先看一般的部位和要求,后看特殊的部位和要求;特殊部位一般包括地基处理方法,变形缝的设置,防水处理要求和抗震、防火、保温、隔热、隔音、防尘、特殊装修等技术要求;5、图纸与说明结合要在看图纸时对照设计总说明和图中的细部说明,核对图纸和说明有无矛盾.规定是否明确,要求是否可行,做法是否合理等;6、土建与安装结合当看土建图时,应有针对性地看一些安装图,并核对与土建有关的安装图有无矛盾,预埋件、预留洞、槽的位置、尺寸是否一致,了解安装对土建的要求,以便考虑在施工中的协作问题;7、图纸要求与实际情况结合就是核对图纸有无不切合实际之处,如建筑物相对位置、场地标高,地质情况等是否与设计图纸相符；对一些特殊的施工工艺施工单位能否做到等;为了作好设计图纸的会审工作、提高设计图纸的质量,应尽量减少在施工过程中发现设计图存在的问题;六、建筑施工图纸最容易出错的48个细节工程成本的失控往往是施工阶段的变更与签证造成的,因此在施工图出图前应尽量做好校对与优化工作,只有这样才能将错误率减到最低,今天就给大家分享:48个施工图校对法1总平面图1、是否标注了0.000处的绝对标高;2、是否表示了外轮廓的轴线及总尺寸;3、是否表示了楼层数;4、是否表示了与主要道路及红线的关系;5、是否布置了道路及绿化;6、是否列出了经济技术指标：总用地面积、总建筑面积、停车位数目办公楼组要写该项、建筑密度、容积率、绿化率要求做到35%-50%,没做到要调整绿地面积;7、建筑周围设置环形消防车道,宽大于等于4米,转弯处倒角半径12米;8、线型：一道粗线外及一道细线表示建筑轮廓,若有局部层数不同用细线表示其投影线,局部突出屋顶的楼梯间不要画投影;2楼层平面图各层房间不需要布置家具,但卫生间要布置洁具1、每层轴网是否一致上一楼层轴线网编号与下一楼层轴网编号要一致,因为柱是自上至下要对齐的,每层的柱网要一样,除非顶层有抽柱的情况;2、楼层地面标高是否标注有水的外走廊、门廊、浴室、卫生间,开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m同时在标高变化的门坎处是否画了投影线3、三道尺寸线是否等间距100~70mm,标注文是否是统一字体和字高4、门窗是否编号,门是否按洞口尺寸、开启方式及构造不同而采用不同编号5、柱外皮是否与走道处外皮齐平装修后从走道上一般应看不到柱,以保证走道疏散宽度;6、疏散门的开启方向是否朝人流方向开启门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m的宽度分扇开启尤其是大门处点这免费下载施工技术资料7、楼梯间是否有跑向标注首层上半跑,中间层上半跑、下一跑半,顶层下两跑;中间平台是否有标高标注楼梯尺寸是否在平面图和剖面图上表达全面8、一层平面图上是否有散水表达,室外地坪标高,出入口处是否设置台阶或坡道斜道坡度表示,剖示符是否表达正确的剖示位置和剖示方向,请与剖面图仔细对照投影;一层平面图上是否有指北针表示房屋的朝向9、房间名称标注文字是否是同一字体和字高10、卫生间等有水房间的地面是否有地漏地面坡向有表达吗卫生间卫生设备是否满足使用人数的要求分隔尺寸是否标注11、公共建筑最小门洞宽为1m,使用面积大和使用人数多及有大型设备进出的门要按规范要求设计宽度,门也应分扇开启;12、各层平面要有楼面标高,休息平台标高;雨棚标高;13、房间名称是否表达;14、剖到的墙线是否加粗,柱子是否填充;3屋顶平面图1、有构件要定位的轴线是否标注没有定位构件的轴线是否消除2、屋面标高一般标注结构层标高,是否标注3、雨水管是否布于排水分区的中部或房屋的阴角部位雨水管间距是否满足实用间距的要求18~24m4、檐口平面投影与剖面图中檐口是否一致5、雨水管是否穿过外挑走廊如果穿过了要改为沿墙安装水管,而不要在靠栏杆一侧布雨水管;6、至少要有一个楼梯间上屋顶,上屋顶的梯间的梯段投影是否表达门坎要高出屋面300挡水,门坎投影是否表达7、电梯机房的平面图是否表达8、是否有局部屋顶的平面图上屋顶梯间屋顶,电梯机房屋顶9、天沟是否有标高,天沟内排水坡度1%;10、是否表达排水坡度及方向,分水线,分格缝;4立面图1、尺寸及标高是否完备2、雨棚是否表示3、是否表示了立面材质4、出屋面的楼梯间及电梯间是否表示5、外轮廓及地坪线是否加粗5剖面图1、是否剖到楼梯和反映主要建筑空间的内部变化2、剖面图中剖到的墙线加粗,剖到的楼板一般设为100mm厚、梯段、梁涂黑;3、室外地坪,室内地面,楼层地面,屋顶标高是否标注所剖的墙体是否有定位轴线4、地坪线与剖到墙体的关系是否正确先有室外地坪线,砌墙,再回填室内地面,因此墙将室内外地平线断开,如图,你的是否正确5、与平面图仔细对照投影,是否与平面图对应6、是否表示天沟7、剖到的房间是否写名称8、楼梯尺寸是否细化6详图1、是否规范表示了详图索引、详图编号,要在相应的平面、或立面、或剖面中表示索引符号,符号大小要符合制图规范的要求;2、剖到的填充图例;与剖面图有区别3、是否标注了定位轴线4、标高尺寸是否完备5、与平、立、剖是否对应,尤其是必须画的檐口详图,一定要与屋顶平面、装修表对应;7出图前注意事项1、尺寸标注、字体大小是否合适及统一2、各图的定位轴号是否对应3、线型是否正确4、各图是否按照比例出图5、布图顺序是否正确：建筑方案图：总图、各层平面图、屋顶平面图、立面图、剖面图;建筑施工图：设计总说明、总图、各层平面图、屋顶平面图、立面图、剖面图;门窗表、装修表,详图可较为灵活布置,以布图合理为宜;6、采用统一的图框;。
建设工程施工图审批(3篇)
第1篇一、引言建设工程施工图是施工过程中的重要依据，是确保工程质量、进度和投资控制的关键环节。
施工图审批是建设工程施工过程中的重要环节，对于确保工程顺利进行具有重要意义。
本文将从施工图审批的概述、审批程序、审批要求、审批注意事项等方面进行阐述。
二、施工图审批概述施工图审批是指对建设工程施工图进行审查，确认其是否符合国家规定的技术标准和规范，以及设计文件是否满足工程实际需求的过程。
施工图审批是确保工程质量、安全、环保和投资控制的重要手段。
三、施工图审批程序1. 设计单位提交施工图：设计单位在完成施工图设计后，按照规定将施工图报送相关主管部门。
2. 审批部门接收施工图：审批部门接收设计单位提交的施工图，并进行初步审查。
3. 专家评审：审批部门组织专家对施工图进行评审，提出修改意见。
4. 设计单位修改：设计单位根据专家评审意见对施工图进行修改。
5. 审批部门审批：审批部门对修改后的施工图进行审批，签发施工图审批文件。
6. 施工单位领取施工图：施工单位根据审批部门签发的施工图审批文件，领取施工图。
四、施工图审批要求1. 符合国家规定的技术标准和规范：施工图应遵循国家现行相关技术标准和规范，确保工程质量。
2. 满足工程实际需求：施工图应满足工程实际需求，确保工程顺利进行。
3. 设计合理：施工图设计应合理，确保施工过程中能够顺利进行。
4. 安全可靠：施工图应确保施工过程中的安全，防止事故发生。
5. 环保达标：施工图应满足环保要求，减少施工过程中的环境污染。
五、施工图审批注意事项1. 审批时间：审批部门应在规定时间内完成施工图审批，确保工程进度。
2. 审批质量：审批部门应严格审查施工图，确保审批质量。
3. 审批透明：审批过程应公开透明，接受社会监督。
4. 审批责任：审批部门应明确审批责任，确保审批工作顺利进行。
5. 修改完善：设计单位应根据审批意见，对施工图进行修改完善。
六、结论施工图审批是建设工程施工过程中的重要环节，对于确保工程质量、进度和投资控制具有重要意义。
生产图纸审核流程
设计单位提交施工图设计文件并进行政策性初审。
施工单位、建设单位和监理单位收到设计单位的图纸后，会进行详细的审查。
施工人员首先查看图纸，并记录发现的问题，然后将这些问题整理并反馈给资料员。
资料员对问题进行分类和整理，填写图纸会审记录。
将整理好的图纸会审记录发送给设计单位、建设单位和监理单位，以安排会审时间。
设计单位、建设单位和监理单位的相关人员会约定时间地点进行图纸会审。
在会审过程中，设计单位会对提出的问题进行回复，会审结束后，将这些回复记录在图纸会审记录中。
施工单位将图纸会审记录盖章后，发送给设计单位、建设单位和监理单位进行签字和盖章确认。
收到签章确认后的图纸会审记录，将其复印并分发给所有管理人员和班组长，以确保所有相关人员都了解图纸的问题和要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工图纸审核流程
1、建设单位在施工图设计文件完成后，持以下相关资料，到当地图纸审查中心填报《建设工程施工图设计文件审查申请书》，申请对建设工程施工图设计文件进行政策性和技术性审查。
1）两套完整的施工图设计文件（总平面图、建筑、结构、给排水、暖通、电气等）；
2）批准立项文件或初步设计批准文件以及审定设计方案的通知书（复印件）；
3）规划部门核发的建设项目规划许可证及附件（复印件）；
4）审查合格的岩土工程勘察报告（详勘，一式两份）；
5）结构计算书及计算软件名称和相应的数据文件软（光）盘；
6）设计单位资质证书副本（复印件）；
7）建设工程设计合同（一式三份）；
8）外来设计单位的注册证明。
2、政策性审查合格后，当地建设工程施工图设计审查中心或其他具有相应资质的图纸审查机构对施工图设计文件进行技术性审查。
3、建设工程施工图设计审查机构接受委托，对施工图设计文件进行建筑、结构、给水排水、暖通空调、电气、动力等专业进行技术性审查。
4、施工图设计文件经审查（或复审）合格后，施工图设计审查机构提交《建设工程施工图设计文件审查意见书》和《建设工程施工图设计文件审查报告书》。
5、设计管理办公室根据施工图设计审查机构提交的《建设工程施工图设计文件审查意见书》和《建设工程施工图设计文件审查报告书》，签发《建设工程施工图设计文件审查批准书》。
6、建设单位持《建设工程施工图设计文件审查批准书》，到有关部门办理施工许可等建设手续。
