施工图审核流程
施工图审查系统的图审流程有哪些步骤
施工图审查系统的图审流程有哪些步骤？∙
∙建设工程的施工图审查管理系统的图审业务系统流程具体内容是网上报审→业务受理→项目分工→项目审查→项目复审→项目签发→项目归档
1.网上报审：通过智能门户平台自动获取网上报审信息，包括市政工程项目
信息、施工图设计项目信息、勘察项目信息。
2.业务受理：对录入成导入的项目信息进行业务受理，并可实现项目政策性
审查、计算审查费、生成审查合同、打印接收凭证等功能。
3.项目分工：总工成科室负责人进行项目分工，项目分工后，通过短信提醒
审查人员及时进行项目审查
4.项目审查：审查人员录入审查意见，审核提交后。
短信提醒甲方领取审查
意见；整体打印审查意见
5.意见反馈：甲方根据乙方提出的审查意见进行修改并回复。
6.项目复审：甲方回复后，审查人员进行复审；所有单体审查合格，短信智
能提醒甲方领取报告及合格书
7.项目签发：打印并发放报告及合格书。
8.项目归档：档案室将图纸及相关文件存档。

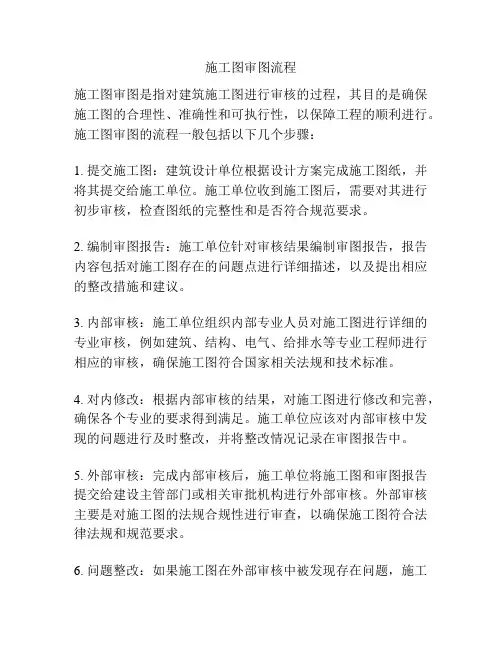

施工图审图流程
施工图审图流程施工图审图是指对建筑施工图进行审核的过程，其目的是确保施工图的合理性、准确性和可执行性，以保障工程的顺利进行。
施工图审图的流程一般包括以下几个步骤：1. 提交施工图：建筑设计单位根据设计方案完成施工图纸，并将其提交给施工单位。
施工单位收到施工图后，需要对其进行初步审核，检查图纸的完整性和是否符合规范要求。
2. 编制审图报告：施工单位针对审核结果编制审图报告，报告内容包括对施工图存在的问题点进行详细描述，以及提出相应的整改措施和建议。
3. 内部审核：施工单位组织内部专业人员对施工图进行详细的专业审核，例如建筑、结构、电气、给排水等专业工程师进行相应的审核，确保施工图符合国家相关法规和技术标准。
4. 对内修改：根据内部审核的结果，对施工图进行修改和完善，确保各个专业的要求得到满足。
施工单位应该对内部审核中发现的问题进行及时整改，并将整改情况记录在审图报告中。
5. 外部审核：完成内部审核后，施工单位将施工图和审图报告提交给建设主管部门或相关审批机构进行外部审核。
外部审核主要是对施工图的法规合规性进行审查，以确保施工图符合法律法规和规范要求。
6. 问题整改：如果施工图在外部审核中被发现存在问题，施工单位应按要求对问题进行整改，并将整改情况记录在审图报告中。
整改完成后，将整改后的施工图和报告重新提交给审批机构进行复核。
7. 审图结果复核：审批机构在收到整改后的施工图和报告后，将进行复核，确保整改情况符合要求。
如果通过复核，将签发审图意见；如果未通过，施工单位需重新整改并重新提交。
8. 审图意见：审批机构根据审核结果给予相应的审图意见，包括合格、有条件通过、不合格等。
如果是有条件通过或不合格，施工单位需根据审图意见进行修改，修改后重新提交进行复核。
9. 施工许可证办理：根据审图意见的要求，施工单位完成相应的修改后，将修改后的施工图和审图意见提交给主管部门办理施工许可证。
主管部门根据审图意见决定是否发放施工许可证。
施工图审图流程
施工图审图流程
施工图审图流程
一、说明：
1、规划设计部审查施工图是否符合《设计任务书》；是否符合相关法规、规范，并填写《规划设计审查表》后转工程管理部
2、工程管理部组织规划设计部、计划合约部进行施工图审核，并填写《规划设计复审表》
3、工程管理部整理出审图意见后报主管领导批准
4、规划设计部根据审图意见委托设计单位修改施工图
5、工程管理部、规划设计部会同设计单位、施工单位、监理单位进行设计交底
6、施工过程中，如遇重大技术问题需修改设计，由各部门填写《重大技术问题申报表》，并报主管领导批准后转规划设计部修改设计。
二、流程图
感谢您的阅读！。
施工图审图流程
审图流程more..一、建设单位施工图送审文件资料清单1、施工现场使用的设计文件（包括需审查的设计变更文件）必须一次送审，(含精装A4一套）；2、项目立项批准文件3、城市规划部门意见及批复4、建设工程勘察、设计合同（需备案）5、工程地质勘察报告6、勘察、设计单位营业执照及资质证书复印件（需加盖红章）7、外省来皖设计单位注册证明(备案证明)8、建筑节能PBECA送审电子文件，建筑节能计算书及建筑节能一览表、建筑节能审查备案登记表、结构计算书二、图纸盖章及签字要求1. 总平面布置图上应加盖出图专用章、注册建筑师章、注册结构工程师章且应与施工图设计文件（图纸）一致2. 整套图纸需要加盖设计单位“出图专用章”。
(建筑、结构每页需盖注册师章)3. 注册建筑师、注册结构工程师章应与设计单位出图专用章上的资质号一致4. 设计总负责人、审核人、设计人的手签字并加盖章，打印、复印件无效三、审查流程1. 建设单位报送施工图设计文件并进行政策性初审2. 接受送审委托并签订合同，并按规定将合同备案，同时支付审查费用3. 送审资料及建设单位、设计单位、勘察单位人员联系方式登记4. 制定审图计划，确定项目负责人及各专业审查人员5. 审查人员按施工图审查细则分专业进行二级审查并形成各专业审查意见，提交给建设单位，由建设单位将意见提交设计单位予以整改6. 设计单位反馈整改意见及整改文件（答复意见和修改通知单、图，需注明修改部位及图纸张号）7. 审查人员进行复审8. 审查未通过：专家讨论开出复审意见提交建设单位要求设计单位继续整改。
审查通过：向建设单位出具审查合格书，并将四套加盖审查机构审查章的施工图交给建设单位抗震加固图纸审查所需资料1．原设计图纸（建筑、结构）2．原地质报告3．抗震鉴定报告及材料检测报告4．现加固平面图及相关图纸5．加固图的节点大样及加固部位剖面图（包括基础部位）6.有关加固的计算书建筑工程节能建筑审查登记流程图2013 C类安全员复习判断单选多选案例——案例题1. C类对负责人处罚1、企业是安全生产管理的主体。
施工图审查流程
施工图审查流程施工图审查是建筑工程设计的一个重要环节，旨在确保工程设计的合理性和规范性，提高工程质量，降低工程风险。
本文将详细介绍施工图审查的流程及其重要性。
提交审查材料：设计单位在完成施工图设计后，需向审查机构提交相关的审查材料，包括施工图纸、设计说明书、计算书等。
初步审查：审查机构收到材料后，将进行初步审查，主要检查提交的材料是否齐全、是否符合相关标准和规范。
详细审查：在初步审查通过后，审查机构将对施工图进行详细审查，包括对图纸的完整性、正确性、经济性等方面进行评估。
专家评审：对于一些重大工程或者技术复杂的项目，审查机构将组织专家评审，对施工图进行深入分析和评估。
修改和完善：根据初步审查、详细审查和专家评审的结果，设计单位需要对施工图进行相应的修改和完善。
再次审查：修改后的施工图需要再次提交审查机构进行审查，以确保满足相关标准和规范。
颁发审查合格证书：经过多次审查和修改后，设计单位将获得审查机构颁发的审查合格证书，表明该施工图已经通过审查。
确保设计质量：施工图审查可以发现设计中存在的问题，避免因设计不合理而导致的工程质量问题。
提高工程安全性：通过详细的审查，可以发现并纠正设计中存在的安全隐患，提高工程的安全性。
保障公众利益：施工图审查可以发现设计中存在的浪费资源、污染环境等问题，从而保障公众利益。
降低工程风险：通过施工图审查，可以发现并纠正设计中存在的风险因素，降低工程风险。
施工图审查是建筑工程设计的重要环节，对于提高工程质量、保障公众利益、降低工程风险具有重要意义。
本文详细介绍了施工图审查的流程及其重要性，希望能对相关人员有所帮助。
随着建筑行业的快速发展，施工图审查机构在确保工程质量和安全方面扮演着越来越重要的角色。
然而，传统的审查流程往往效率低下且难以满足现代工程的需求。
本文以某公司为例，探讨施工图审查机构的审查流程优化策略。
在传统的施工图审查流程中，存在着以下问题：审查周期长：由于传统审查流程涉及多个环节和部门，导致审查周期长，影响工程进度。

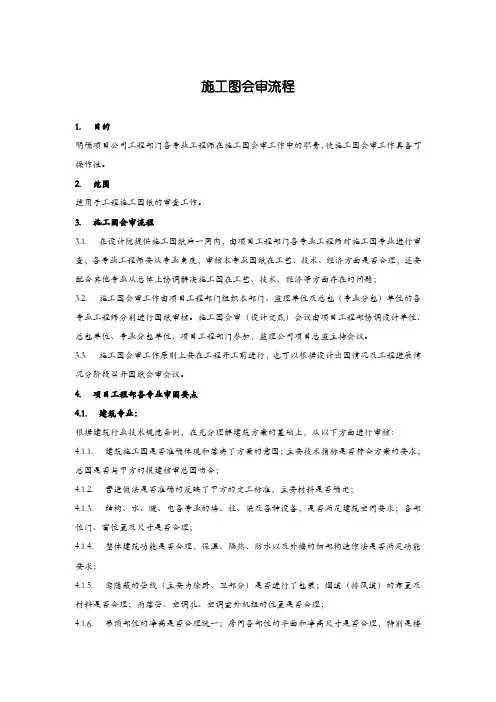

施工图会审流程
施工图会审流程1.目的明确项目公司工程部门各专业工程师在施工图会审工作中的职责，使施工图会审工作具备可操作性。
2.范围适用于工程施工图纸的审查工作。
3.施工图会审流程3.1.在设计院提供施工图纸后一周内，由项目工程部门各专业工程师对施工图专业进行审查，各专业工程师要从专业角度，审核本专业图纸在工艺、技术、经济方面是否合理，还要配合其他专业从总体上协调解决施工图在工艺、技术、经济等方面存在的问题；3.2.施工图会审工作由项目工程部门组织本部门、监理单位及总包（专业分包）单位的各专业工程师分别进行图纸审核。
施工图会审（设计交底）会议由项目工程部协调设计单位、总包单位、专业分包单位、项目工程部门参加，监理公司项目总监主持会议。
3.3.施工图会审工作原则上要在工程开工前进行，也可以根据设计出图情况及工程进展情况分阶段召开图纸会审会议。
4.项目工程部各专业审图要点4.1.建筑专业：根据建筑行业技术规范条例，在充分理解建筑方案的基础上，从以下方面进行审核：4.1.1.建筑施工图是否准确体现和落实了方案的意图；主要技术指标是否符合方案的要求；总图是否与甲方的报建核审总图吻合；4.1.2.营造做法是否准确的反映了甲方的交工标准，主要材料是否确定；4.1.3.结构、水、暖、电各专业的墙、柱、梁及各种设备，是否满足建筑空间要求；各部位门、窗位置及尺寸是否合理；4.1.4.整体建筑功能是否合理，保温、隔热、防水以及外檐的细部构造作法是否满足功能要求；4.1.5.需隐蔽的管线（主要为除厨、卫部分）是否进行了包装；烟道（排风道）的布置及材料是否合理；雨落管、空调孔、空调室外机组的位置是否合理；4.1.6.吊顶部位的净高是否合理统一；房间各部位的平面和净高尺寸是否合理，特别是楼梯及错层部分的横梁是否会碰头；4.1.7.根据可能出现的交工标准调整情况，在营造做法上留有余地，确保各种交工条件下工艺完善、满足客户要求。
例如：地板基层要求做水泥砂浆压光处理，以保证在取消地板的情形下交工部位的表观完善；4.1.8.审核设计是否符合环保、节能要求，是否符合住宅产业化发展方向，以及在这两方面的新工艺、新技术、新材料应用情况；4.1.9.房屋的开间、进深、层高、平面布局等是否满足《设计任务书》的要求；4.1.10.校对上电梯机房和上屋面的标高尺寸；上屋面处的平台标高要略高于屋面最上层面层标高，防止雨水倒泛；标准层以上电梯机房或屋面注意横梁是否碰头，标高要核准；4.1.11.楼梯踏步的高宽、平台宽度不宜小于梯段宽度；封闭式剪刀楼梯两面开门；如利用剪刀楼梯间作为排烟时，必须有对外的窗户等；4.1.12.屋面工程防水、隔热、泛水等设计是否符合规范或《设计任务书》的要求；4.1.13.电梯井尺寸内埋件、牛腿、缓冲器及机房的设计是否符合设备厂家提供的电梯资料要求。
施工图审查流程
房屋建筑和市政基础设施工程施工图设计文件审查施工图审查流程框图由建设单位通知勘察设计企业按审查意见书修改设计文建设单位或委托审查机构将审查报告送备案机关备案审查机构将审查报告送备案机关审查机构在审查合格的设计文件盖章，施工图设计文件可交付使一―一填写审查报告（审查合格）填写审查报告（审查不合格）附件二湖南省房屋建筑和市政基础设施工程施工图设计文件审查（编号）：工程项目名称：建设单位：审查机构：施工图送审时间：审查完成时间：湖南省建设厅制（公章）年月日年月日填写说明1、本报告应包括《政策性审查表》（表1）、《审查意见表》（表2）、《湖南省民用建筑节能审查表》（表3）、《审查意见汇总表》（表4）、《不良行为记录单》（表5）。
其中，《湖南省民用建筑节能审查表》（表3）按居住建筑（表3-1）和公共建筑（表3-2）分别选用。
2、《审查意见表》由各专业审查人员填写。
（1）、房屋建筑审查包括建筑、结构（含抗震）、给排水、电气（含建筑智能化）、通风与空调、岩土勘察专业和建筑节能审查。
（2）、市政基础设施审查包括市政道路、桥隧、燃气、供水、污水处理、环境保护等方面的主导专业和建筑、结构、总图、给排水、电力、暖通、自控、岩土勘察等土建及公用辅助专业。
3、本报告应如实填写，不得弄虚作假。
4、本审查合格书一式三份，审查机构、建设单位、备案机关各一份。
房屋建筑和市政基础设施工程施工图设计文件审查表2 房屋建筑和市政基础设施工程施工图设计文件审查审查意见表专业：共页，第页表3 -1湖南省民用建筑节能设计审查表（居住建筑）表3-2湖南省民用建筑节能审查表（公共建筑）结论（是否符合标准）暖通设备选用工程名称注：违反标准条文的数目，只统计第一次审查时的情况；同一条文在同类问题中重复出现时记为一条，在不同类问题中出现时重复计入。
条次条次 房屋建筑和市政基础设施工程施工图设计文件审查审查意见汇总表违反工程建设标准强制性条文数发现严重安全隐患问题数 违反地方规范情况条次表5房屋建筑和市政基础设施工程施工图设计文件审查不良行为记录单房屋建筑和市政基础设施工程施工图设计文件审查综合结论意见：（项目名称）根据《房屋建筑工程和市政基础设施施工图设计文件审查管理办法》（建设部令第134号）的有关规定，该项目施工图设计文件业经本机构审查，审查结论如下：一1次审查合格。
03_施工图审查流程(外审)
建设单位将施工图设计文件送审查机构审查，
签订审查合同
审查机构对施工图设计文件审查，填写审查意见书，不良记录单没有违反强制性条文及严重安全隐患问题，编制深度符合规定（通
过）填写审查报告（审查合
格）建设单位或委托审查机构将审查报告送备案机
关备案
审查机构在审查合格的设计文件盖章，施工图设计文件可交付使用
没有严重安全隐患问题，但存在违反强制性条文现象，或设计中存在严重保守浪费现象，或设计深度不符合国家有关规定（不通过）
由建设单位通知勘察设计企业按审查意见书修改设计文件，并填写审
查意见反馈单
存在严重安全隐患问题，或编制深度严重不符合规定，需要重新设
计（不通过）
填写审查报告（审查不
合格）
审查机构将审查报告送
备案机关
如有争议建设行政主管部门制定其他机构进行复查并给出结论。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天花标高 文 天花图 墙面和柱面、装饰造型、固定隔断、固定家具、装饰配 件
置和部品、广告灯箱、门窗、栏杆、台阶等的位置、定
位尺寸及相关控制尺寸
立面和天花剖切部位的装饰材料、材料分块尺寸、
简评
.
装饰施工图设计审查要点
项 目 名 称：
项目
审图要点
成果评价 满足 不满足
建筑施工图的组成：图纸目录，门窗表，建筑设计总说明，材 料做法表等，主要含平面图、立面图、剖面图、节点大样图、及各相 关系统专业图纸（强弱电、给排水、暖通空调、消防烟感报警、智能 控制、视听音响、安防设施等专业）。
.
2 施工图的组成部分
• 建筑施工图的图纸目录及门窗表
图纸目录是了解整个建筑设计整体情况的目录，从其中可以明 了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要 功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。门 窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法。
2 施工图的组成部分
• 节点大样图及门窗大样
设计师为了更为清晰的表述建筑物的各部分做法，以便 于施工人员了解自己的设计意图，需要对部分复杂的区域绘 制大样以说明详细做法，不仅要通过结点图更一步 了解设计 师的构思，更要分析结点画法是否合理，是否能够实现，避 免施工人员产生理解上的错误。
.
施工图的审核及存在意义
.
简评
装饰施工图设计审查要点
项 目 名 称：
项目
审图要点
成果评价 满足 不满足
对设计中所采用的新技术、新工艺、新设备和新材料的
技
情况说明
术
装饰设计在结构和设备等技术方面对原有建筑进行改动
文 设计说明 的情况
件
对工程所可能涉及到的声、光、电、防潮、防尘、防腐
蚀、防辐射等特殊工艺的设计说明
施工用料和作法的说明
.
平面图
1、定位轴线是否有（包括内部墙体） 2、 尺寸标注要有三道是否有 3、检查各索引符号是否正确 4、是否注明各房间名称、编号.、大小
状 12、管线说明
.
20、消防
通道是否正
确
.
立面图
1、两边轴线编号是否 2、 投影正确吗 3 、踢脚是否漏画 4、室外地坪、台阶顶面、各门窗洞口、阳台扶手、雨篷上下皮、 檐口部位、外墙突出部位、屋顶水箱等外标高是否有 5、总高、楼层数、室内外标高.是否有
.
1 施工图的定义
• 施工图包括的范围有哪些？
一套完整的施工图一般包括建筑施工图、结构施工图、给排水、 采暖通风施工图及电气施工图等专业图纸，也可将给排水、采暖通 风和电气施工图合在一起统称设备施工图。
.
2 施工图的组成部分
• 建筑施工图的组成部分
施工图是整个项目正常开展的龙头，没有施工图其他专业也就 不能正常开展。
文
造型布置图：天花造型、天窗、构件、装饰垂挂物及其
件
天花图 他装饰配置的位置、定位尺寸、材料
灯具及设施布置图：明装和暗藏的灯具、发光顶
棚、空调风口、
喷头、探测器、扬声器、防火卷帘、疏散和指示
.
简评
装饰施工图设计审查要点
项 目 名 称：
项目
审图要点
成果评价 满足 不满足
详图索引位置是否与节点大样图相符 技
剖面图
1、剖切投影是否正确 2 、立面标高有吗 3 、坡屋顶坡度是否标有 4、尺寸是否完整 5、节点索引是否有 6、各图比例是否正确
.
详图
1、剖切与原图位置是否对应 2 、详图标高是否正确 3 、详图比例是否正确 4、轴线尺寸是否正确 5 、详图是否有、是否完整
.
标题栏
1、工程名称是否填写正确 2 、标题栏大小是否为标准尺寸（A0-A3横式标题栏长240） 3 、图纸标号是否正确
施工图的审核
图面效果 目前国家对于装饰设计的图例还没有一个规范范本，各地各公
司都有自己不同的表现方式，就很容易出现一套施工图内出现多种 不同符号表达相同的意思，这样既不利于与业主、施工单位的沟通，
在实践中认识到室内装饰是从建筑中延伸出来的，建筑设计行 业已有多年的规范和标准，因此装饰的图例符号应在建筑图例首先 根据《房屋建筑制图统一标准》（GB/T 50001—2001），对公司 的图标图框来进行设计。线形、字体及比例、剖切符号、索引符号 与详图符号、引出线、定位轴线及尺寸标注要求均按照该标准的规
.
简评
装饰施工图设计审查要点
项 目 名 称：成果Leabharlann 价审图要点满足 不满足
项目 装饰面上的设备和设施安装方式及固定方法，收口、
技 收边方式及详细尺寸
术
物料表：物料编号、名称、品牌、规格、厂家、式样及使用区域 文
件
面饰材料明细表
物料表 家具订货明细表
灯具订货明细表
卫生洁具与配件订货明细表
.
简评
装饰施工图设计审查要点
设 计
东宁丽致建筑装饰工程有限公司
DONGNING LIZHI BUILDING DECORATION ENGINEERING CO.,LTD.
.
施工图
审核流程
.
目录
1 施工图的定义
什么是施工图 施工图的作用 施工图包括的范围
.
目录
2 施工图的组成部分
施工图的图纸目录 设计总说明 平面图 立面图 剖面图 节点大样图及门窗大样
.
装饰施工图设计审查要点
项 目 名 称：
项目
审查内容
意见
规 规范
范
标 标准
准
技
各专业施工图的张数、编号、与图纸目录是否相符；施工图纸与施工图设计说明有无矛盾；
术
立面、剖面及大样节点索引是否与指引位置相符；物料、电气、
审图重点
文
消防、水暖图则是否与图纸标注相符；平、立、剖及节点大
件
.
装饰施工图设计审查要点
施工图审查是指建设方认定的施工图审查机构（建设单位 本身和施工单位）按照有关法律、法规，对施工图涉及公共 利益、公众安全和工程建设强制性标准的内容进行的审查。
所有由工程中心签章下发的图纸视
为合格，如施工图不合. 格的，不得使用。
.
.
施工图审图工作内容
建设单位报请施工图技术性审查的资料应包括以下主要内 容：
• 建筑平面图
建筑平面图就比较直观了，主要信息就是柱网布置及房间功能布 局、墙体定位布置、门窗布置、楼梯位置等信息的直接体现。
.
2 施工图的组成部分
• 建筑立面图
建筑立面图，是对建筑立面的描述，主要是立面外观上的 效果，标高布置、立面布置以及立面装饰材料的详细表现。
.
2 施工图的组成部分
• 建筑剖面图
置方向、柜门开启方向，家具上摆放物品的位置、
定位尺寸、其他必要尺寸
简评
.
装饰施工图设计审查要点
项 目 名 称：
项目
审图要点
成果评价 满足 不满足
技
洁具布置图：所有洁具、洗涤池、上下水立管、排
术
污孔、地漏、地沟的位置；排水方向、定位尺寸和
文
其他必要尺寸
件 平面图 绿化布置图：盆景、绿化、草坪、假山、喷泉、踏步和
.
2 施工图的组成部分
• 建筑设计总说明
建筑设计总说明对施工图来说是非常重要的，会提到出现项目的 详细做法及设计的规范和依据出处，如墙体做法、地面做法、楼面 做法等等做法，也可以对施工图中部分遗漏的部分给出补充，看建 筑设计说明时不能草率，这是设计正确与否非常重要的一个环节。
.
2 施工图的组成部分
地面铺装图
装饰材料的种类、拼接图案、不同材料的分界线
装饰构成的定位尺寸、标准和异形材料的单位尺寸
装饰嵌条、台阶和梯段防滑条的定位尺寸、材料种
.
简评
装饰施工图设计审查要点
项 目 名 称：
项目
审图要点
成果评价 满足 不满足
轴线编号、轴线间尺寸应保持与原有建筑条件图一致；
技
各功能空间天花的标高
术
详图索引位置是否与节点大样图相符
平面图 轴线编号、轴线间尺寸应保持与原有建筑条件图一致；
.
简评
装饰施工图设计审查要点
项 目 名 称：
项目
审图要点
成果评价 满足 不满足
立面索引位置是否与立面图相符 技
平面开线图 术
装饰设计新发生的室内外墙体和管井等的定位尺
文
件 平面图 寸、墙体厚度与材料种类 装饰设计新发生的室内外门窗洞定位尺寸、洞口宽
度与高度尺寸、门窗编号等
装饰设计新发生的楼梯、自动扶梯、平台、台阶、坡道
简评
.
装饰施工图设计审查要点
项 目 名 称：
项目
审图要点
成果评价 满足 不满足
固定隔断、固定家具、装饰造型、栏杆等的定位尺 技
术
寸、其他必要尺寸及材料
文
平面布置图
件 平面图 功能分区图：各功能空间的名称、面积
家具布置图：所有可移动的家具和隔断的位置、布
立面上的灯饰、电源插座、通讯和电视信号插孔、
技
开关、按钮、消火栓等的位置、定位尺寸
术 剖切部位装饰结构各组成部分以及这些组成部分与建筑
文 结构之间的关系，详细尺寸、标高、材料、连接方式
件 剖面图 可视墙柱面的定位尺寸、其他相关尺寸及材料
天花、天窗等剖切部分的位置和关系，定位尺寸、 其他相关尺寸及材料
剖面图的作用是对无法在平面图及立面图表述清楚的局部 剖切，以表述清楚设计师对各个立面内部的处理，能够在剖 面图中得到更为准确的安装做法信息及 局部地方的高低变化。
.
2 施工图的组成部分
