模拟视频光端机和数字视频光端机的区别
视频监控系统各传输方式的比较
视频监控系统各传输方式的比拟一个标准的视频监控系统，由五大局部组成：视频采集系统、视频传输系统、视频切换管理系统、视频显示系统、视频录像系统。
视频采集系统主要是完成对前端图像信号的获取;视频传输控制系统完成对前端图像信号的传送和控制通信;视频切换管理系统完成对图像信号的切换控制和资源分配;视频显示系统完成对前端图像信号的终端设备输出;视频录像系统完成对前端图像信号的长延时存储和回放。
在系统工程中，良好的视频传输设计是监控系统非常重要的一局部。
如果建立一套好的系统，选用的都是高指标、高画质的摄像机、镜头、监视器、录像机，但是没有良好的传输系统，最终在监视器上看到的图像将无法令人满意。
根据“木桶法那么〞，最终的图像质量取决于整个系统中最差的一环，而这最差的一环往往就是传输系统。
系统设计人员必须根据实际需要选择适宜的传输方式、高质量的传输线缆、专用连接头和设备、并按专业标准进展安装，才能到达理想的传输效果。
常见的几个视频传输方式见如下介绍。
同轴电缆传输图像传输最根本的方法是采用视频基带传输,即同轴电缆传输，由于同轴电缆具有价格较廉价、铺设较方便的优点，一般在小范围的监控系统中有着广泛的应用。
利用同轴电缆传输视频信号由于信号衰减的原因，使得信号的传输距离有限，因此同轴电缆只适合于近距离传输图像信号，当传输距离到达200米左右时，图像质量将会明显下降，特别是色彩变得暗淡，有失真感。
在工程实际中，为了延长传输距离，要使用同轴放大器。
同轴放大器对视频信号具有一定的放大作用，并且还能通过均衡调整对不同频率成分，分别进展不同大小的补偿，以使接收端输出的视频信号失真尽量小。
但是，同轴放大器并不能无限制级联，一般在一个点到点系统中同轴放大器最多只能级联2到3个，否那么无法保证视频传输质量，并且调整起来也很困难。
因此，在监控系统中使用同轴电缆时，为了保证有较好的图像质量，一般将传输距离范围限制在四、五百米左右。
另外，同轴电缆在监控系统中传输图像信号还存在着一些缺点：.同轴电缆本身受气候变化影响大，气候不好图像质量受到一定影响;.同轴电缆较粗，在密集监控应用时布线不太方便;.同轴电缆一般只能传视频信号，如果系统中需要同时传输控制数据、音频等信号时，那么需要另外布线或增加设备;.同轴电缆抗干扰能力有限，无法应用于强干扰环境;.同轴放大器还存在着调整困难的缺点。
【浅析模拟高清与数字高清摄像机之区别】模拟摄像机和数字摄像机的区别
【浅析模拟高清与数字高清摄像机之区别】模拟摄像机和数字摄像机的区别Analysis of Distinction between Analog High-definition and Digital High-definition CameraPAN Feng(Shanghai Jiabo Xunjie Information Technology Co.,Ltd, Shanghai *****, China)Abstract: With the rapid development of network monitoring technology, the camera developed from the original analog HD digital high-definition mode, the paper attempts to analysis from the introduction of HD technology, a detailed analysis of the characteristics of the development trend of digital high-definition, and concluded that the simulation the difference between high definition and data HD.Key words: analog high-definition; digital high-definition; development trends; difference1视频高清技术介绍现今的网络监控系统好不好，用户的要求就是看到的图像清不清楚，回放图像是否清晰。
在安防行业内，我们对摄像机根据分辨率来分：1，影像像素在25万像素（pixel）左右、彩色分辨率为330线、黑白分辨率420线左右的低档型；2，影像像素在25万~38万之间、彩色分辨率为420线、黑白分辨率在500线上下的中档型；3，影像在38万点以上、彩色分辨率大于或等于480线、黑白分辨率，570线以上的高分辨率。
什么是光端机？ 光端机可以分为哪几种
一、什么是光端机？光端机可以分为哪几种?（1）光端机：光电转换传输设备;放在光缆的两端,一收一发,顾名思义光端机。
所以光端机包括发送器和接收器。
发送器是用来接受电信号，并把视频信号转换成光信号；接收器是将光信号转换成电信号。
（2）光端机可以分为模拟光端机和数字光端机。
1.模拟光端机：在光纤中传输的信号是模拟光信号，价格便宜，比较常用。
2.数字光端机：将多路模拟基带的视频、音频、数据进行高分辨率数字化，形成高速数字流，然后将多路数字流进行复用，通过发射光端机进行发射，然后通过另一端的接收光端机进行接收，解复用，恢复成各路数字化信号，再通过数字模拟变换（A/D模数转换）恢复成模拟视频、音频、数据。
二、光纤可分为几种？区分的标准是什么？（1）光纤可以分为：单模光纤(Single Mode Fiber)和多模光纤(Multi Mode Fiber)。
（2）单模光纤的纤芯直径很小, 在给定的工作波长上只能以单一模式传输,传输频带宽,传输容量大。
（3）多模光纤是在给定的工作波长上,能以多个模式同时传输的光纤。
与单模光纤相比,多模光纤的传输性能较差。
（4）区分标准：多模光纤允许多束光在光纤中同时传播，从而形成模分散(因为每一个“模”光进入光纤的角度不同它们到达另一端点的时间也不同，这种特征称为模分散。
)，模分散技术限制了多模光纤的带宽和距离。
多模是橘色，单模是黄色。
（5）传输距离在2Km以内时，可选用多模光缆，超过2Km必须选用单模光缆（6）常用光纤规格：单模：8/125μm，9/125μm，10/125μm多模：50/125μm，欧洲标准62.5/125μm，美国标准工业，医疗和低速网络：100/140μm，200/230μm塑料：98/1000μm，用于汽车控制（98表示光纤直径，1000表示光缆直径）三、光缆有哪些？光缆(optical fiber cable)主要是由光导纤维（细如头发的玻璃丝）和塑料保护套管及塑料外皮构成。
模拟摄像机和数字摄像机对比
D . 信噪比
模拟摄像机为了增强信号与亮度，内部采用放大电路与增益， 在增加亮度的同时，导致闪烁的雪花噪点也同时增大。 数字摄像机通常是采用超低照度感光器技术，来改善照度， 因此画面雪花噪点小。
数字摄像机雪花噪点小，画面格外的干净
E. 抗干扰
模拟摄像机输出的是CCTV模拟信号，容易遭受电磁干扰 ，不 仅画质受到损失，而且滚动的干扰波纹还大大增加码流消耗硬 盘与带宽。 数字摄像机输出的是数字压缩视频，它没有电磁干扰的烦恼， 画面干净漂亮。
6 . 后端主机无需插 后端主机无需插DVR卡 卡
数字高清网络摄像机，输出的 是数字压缩视频，不是模拟信 号，因此后端主机不需要模数 转换，不需要占用CPU资源进 行视频压缩，不需要在主机里 插DVR卡。
7 . 线材用量少，施工维护费用低 线材用量少，
由于数字高清监控比模拟监控少用很多线材，施工与维护 起来简单方便，降低了施工与维护的人力成本。 1、电梯监控，用无线AP，解决布线，抗干扰。 2、不方便布线空旷区域，无线网桥，无需布线。
数字信号不受干扰色彩还原度模拟摄像机输出的cctv模拟信号是一种复合视频信号它包含色彩与亮度信号当模拟信号到达录像机时视频采集芯片除了要进行模数转换还要把亮度与色彩信号分离由于亮度信号与色彩信号占用了相同的频带因此就很难完整地分离亮度与色彩信号当模拟摄像机监控到边缘条纹与树叶等特殊场景时常常会出现色彩渗透与杂色现象
高画质
逐行扫描 高分辨率 雪花噪点小 抗干扰 色彩逼真 数字监控
顾客 满意
A. 扫描方式
模拟摄像机基本为隔行扫描，当运动画面容易出现模糊现象 数字摄像机则为逐行扫描，运动画面清晰。
பைடு நூலகம்
隔行扫描
逐行扫描
假如开车的就是盗车贼，那么快速运动状况下，隔行扫描根本无法录下盗贼的任何特征
数字光端机与模拟光端机的比较
数字光端机与模拟光端机的比较序言：视频监控数据传输是现代安防监控系统中非常重要的一个环节，而视频/数据光端机在这个环节中扮演着十分重要的角色。
然而，在“数字化监控”愈演愈烈的形势之下，我们如何正确认识这一数字化产品并确保这些产品设备的选型，这是一个非常重要的问题。
它既关系到监控工程的质量又涉及到监控工程的建设成本。
因此，针对目前市场上流行的模拟光端机和数字光端机的应用技术，我个人做了一个介绍，供各位同行参考指正。
首先，我们来看看模拟技术与数字技术在通信系统中的应用情况。
通信系统中将通信信号分为模拟信号和数字信号，模拟信号又叫连续信号，它的电压（或电流）波形的取值为连续的时间函数；数字信号又称离散信号，这种信号的取值为有限个离散值，且不是时间的连续函数。
在模拟通信系统中，传送的信号是一个模拟的波形，它要求接收机能够高度保真地重现波形信号。
所以，在模拟通信系统中追求的主要质量指标是较高的信噪比。
在数字通信系统中，传送的信号是取有限个值的离散脉冲，在有干扰存在的情况下，接收端要求正确判决发送的是哪一种离散状态。
只要脉冲波形的失真不足以引起错误判决就不会影响通信质量。
因此，衡量数字通信的主要质量指标是误码率。
在数据通信中，模拟通信的优点最主要的是信号的频谱比较窄，信道的利用率高。
而缺点不少：1）抗干扰能力差。
信号是连续的，混入噪声干扰不易清除。
2）保密性差。
3）设备集成度低，不利于通信发展。
数字通信的优点主要有以下几点：1）抗干扰能务强。
数字信号通过中继后可消除噪声积累，因此可以长距离传输。
2）可靠性强。
数字通信可以通过差错控制编码。
3）有利于计算机的处理，便于存储、处理和交换。
由于采用二进制，可以使用计算机对数字信号进行处理，实现复杂的距离控制。
便于与计算机联网，也便于用计算机对数字信号进行存储、处理和交换，可使通信网的管理、维护实现自动化、智能化。
4）易于加密，保密性强。
以话音信号为例，经过数字变换后的信号可用简单的数字逻辑运算进行加密 、解密处理。

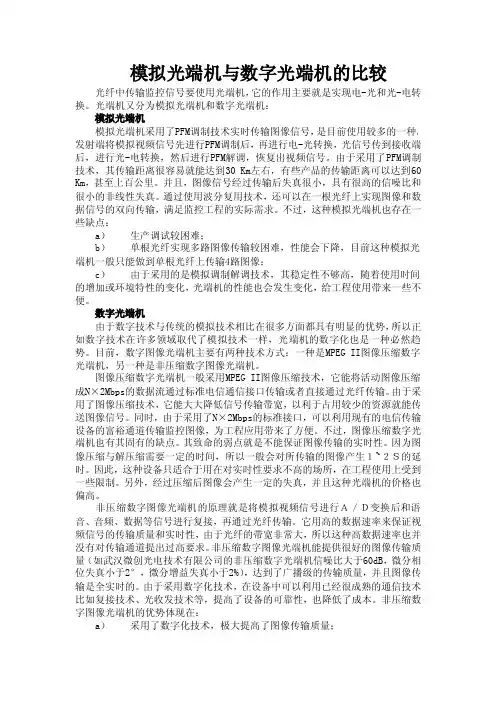

模拟光端机与数字光端机的比较
模拟光端机与数字光端机的比较光纤中传输监控信号要使用光端机，它的作用主要就是实现电-光和光-电转换。
光端机又分为模拟光端机和数字光端机：模拟光端机模拟光端机采用了PFM调制技术实时传输图像信号，是目前使用较多的一种。
发射端将模拟视频信号先进行PFM调制后，再进行电-光转换，光信号传到接收端后，进行光-电转换，然后进行PFM解调，恢复出视频信号。
由于采用了PFM调制技术，其传输距离很容易就能达到30Km左右，有些产品的传输距离可以达到60 Km，甚至上百公里。
并且，图像信号经过传输后失真很小，具有很高的信噪比和很小的非线性失真。
通过使用波分复用技术，还可以在一根光纤上实现图像和数据信号的双向传输，满足监控工程的实际需求。
不过，这种模拟光端机也存在一些缺点：a）生产调试较困难；b）单根光纤实现多路图像传输较困难，性能会下降，目前这种模拟光端机一般只能做到单根光纤上传输4路图像；c）由于采用的是模拟调制解调技术，其稳定性不够高，随着使用时间的增加或环境特性的变化，光端机的性能也会发生变化，给工程使用带来一些不便。
数字光端机由于数字技术与传统的模拟技术相比在很多方面都具有明显的优势，所以正如数字技术在许多领域取代了模拟技术一样，光端机的数字化也是一种必然趋势。
目前，数字图像光端机主要有两种技术方式：一种是MPEG II图像压缩数字光端机，另一种是非压缩数字图像光端机。
图像压缩数字光端机一般采用MPEG II图像压缩技术，它能将活动图像压缩成N×2Mbps的数据流通过标准电信通信接口传输或者直接通过光纤传输。
由于采用了图像压缩技术，它能大大降低信号传输带宽，以利于占用较少的资源就能传送图像信号。
同时，由于采用了N×2Mbps的标准接口，可以利用现有的电信传输设备的富裕通道传输监控图像，为工程应用带来了方便。
不过，图像压缩数字光端机也有其固有的缺点。
其致命的弱点就是不能保证图像传输的实时性。
视频光端机
视频光端机视频光端机就是把1到多路的模拟视频信号通过各种编码转换信号通过介质来传输的设备，由于视频信号转换成光信号的过程中会通过模拟转换和数字转换两种技术，所以视频光端机又分为模拟光端机和数字光端机。
光端机原理就是把到光上，通过光纤进行视频传输。
概述 视频光端机就是把1到多路的模拟视频信号通过各种编码转换成光信号通过光纤介质来传输的设备。
一、视频光端机调制方式 光端机原理就是把到光上，通过光纤进行视频传输，通常使用以下几种调制方式： 1）调幅或强调制系统（AM）：全模拟系统，光学发射单元内发光二极管（LED）的亮度或强度随输入视频幅度线性变化。
调幅的光信号通过光纤发送给光接收单元，由其将信号转换为模拟基带视频。
2）调频或（FM）：也是一个模拟系统，射频载波通过输入的视频信号线性调节频率，经过调制的载波又用于光发射单元的LED或激光发射器，经过频率调制的信号通过光纤发送给光接收单元，将信号转换为数字基带视频。
1）模拟视频光端机 模拟光端机采用了PFM调制技术实时传输图象信号，是前些年使用较多的一种。
发射端将模拟视频信号先进行PFM调制后，再进行电-光转换，光信号传到接收端后，进行光-电转换，然后进行PFM解调，恢复出视频信号。
由于采用了PFM 调制技术，其传输距离很容易就能达到30 Km左右，有些产品的传输距离可以达到80 Km，甚至上百公里。
并且，图象信号经过传输后失真很小，具有很高的和很小的非线性失真。
通过使用，还可以在一根光纤上实现图象和数据信号的双向传输，满足监控工程的实际需求。
这种模拟光端机也存在一些缺点： a）生产调试较困难； b）单根光纤实现多路图象传输较困难，性能会下降，目前光端机能做到单根光纤上传输16路图象+1路音频+2路反向485数据； c) 抗干扰能力差，受环境因素影响较大，有温漂； d）由于采用的是模拟调制解调技术，其稳定性不够高，随着使用时间的增加或环境特性的变化，的性能也会发生变化，给工程使用带来一些不便。
模拟、数字、网络摄像机的比较
模拟模拟、、数字数字、、网络摄像机的比较网络摄像机跟监控摄像机的区别在于接口标准不同。
网络摄像机的接口为RJ45标准网络接口。
可以使用网线直接与交换机连接。
视规格型号不同，监控摄像机有多种接口标准.不能与网络直接连接。
1.模拟摄像机跟PC 摄像头形势上略同，用视频线就可以直接连接DVR 进行使用，是视频信号转模拟信号2.DVR 基本上最大的作用就是录像，也可以报警，连接网络。
所以你要想让外地的人看到就可以用网络的方式，申请一个广域网域名，然后连接宽带就可以远程观看实时图像了3.矩阵主要实现多路监控图象的切换与控制，一端接模拟机，DVR ，另一端接解码卡上墙，后端接IP 存储，连接时也是用视频线4.真正的网络摄像机连接到网络，并分配IP 地址。
一条标准的网线可同时传输多路图像。
内嵌GUI ，可通过IE 访问和配置管理。
为安全起见，存储硬盘可安装在远程位置 ，通常采用逐行图像传感器，内部数字化，图像数字化转换损耗小。
您可轻松地将更多的网络摄像机添加到系统当中。
设备整个成本、工程施工费用及后期维护成本较低模拟机一根电缆一次只能为一台摄像机传输视频信号，并连接到多路复用器。
不能单独访问和配置管理； 因传输线的限制通常硬盘录像机必须放置在摄像机附近，这可能会使未授权的人获取或破坏录像。
存在摄像机本身、线缆传输、硬盘录像机数字化转换等图像质量损耗.扩展工作非常困难，每个模拟摄像机都需要有专用的电缆。
设备整个成本、工程施工费用及后期维护成本较高。
5.网络视频服务器也称作NVS ，现在已经实现录像存储功能，但是容量很小，一般都是运用在大容量网络存储上6.流媒体服务主要实现流媒体转发功能，也就是可以支持多用户同时观看摄像机的种类和型号很多，但就其工作方式和内部结构来说，可以分成模拟摄像机，也就是大家常见的那种扛着“大炮”，还有沉重的电池箱的那种，信号载体的主要方式是录像带，信号为模拟信号。
第二种是数字摄像机，英文是Digital Vision ，简称为DV ，体积相对要小巧精致得多，它的原理就是将光信号通过CCD 转换成电信号，再经过模拟数字转换，以数字格式将信号存储在数字摄像带、刻录光盘或者存储卡上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字视频光端机和模拟视频光端机的区别
在人们的现代生活和工作当中，视频图像监控系统中已大量采用了以光纤传输为主导的信号传输方式。
2001～2003年，随着宽带数字光传输器件技术以及数字视频技术的飞速发展，数字光端机开始走向市场。
由于在市场以及应用领域上，数字光端机和模拟光端机基本重叠，所以数字光端机凭借其优势，在短时间内就占据了模拟光端机的市场，并使得国内外众多光端机厂商趋之若骛。
目前市场上模拟光端机与数字光端机的市场份额比例大概是2:8。
是什么原因导致这样的情况呢？模拟光端机与数字光端机究竟有何区别，这也是众多用户所关心的确问题。
我们公司以前生产过模拟光端机，目前主要生产数字光端机，结合我们公司生产模拟光端机和数字光端机的一些经验从以下几个方面来论述模拟光端机和数字光端机的区别：
1、光纤上传输的信号方式不一样
对于单路视频信号而言模拟光端机一般有两种信号传输方式：（1）视频信号基带传输，即视频信号直接经过电光转换在光纤上传输，用光的强弱直接代表电信号的强弱。
（2）视频信号调制传输，把输入的模拟信号进行调幅、调频、或调相然后再变化为光信号进行传输。
对于单路视频信号而言采用基带模拟传输则电路比较简单生产成本比较低，但是由于基带传输信号随着距离的变长会有所衰减，所以这种方式传输距离比较近，即使采用单模光纤距离一般也不会超过5KM。
对于单路视频信号而言采用调制方式传输的模拟光端机，则电路比较复杂生产成本比较高。
对于多路视频信号在一根光纤中传输，模拟光端机则必须采用调制的方式传输，这时电路将非常复杂生产成本很高。
另外模拟光端机是用模拟信号传输所以传输的质量跟光器件的线性度关系很大。
如果光器件的线性度不够好的话将对传输的质量影响非常大。
而目前市场上的光器件的线性度离散性比较大这必然影响着模拟光端机的传输质量。
下图为我们公司实际测量出来的光器件的发光线性图，从这个图中可以看出光器件的发光特性并不是完全线性。
数字光端机光头发射的光信号是数字信号即0或1对应光信号强、弱两种状态，不同的
0和1组合代表不同幅度的视频、音频、数据信号。
具体处理过程如下：数字式光端机对输入的基带的视频、音频、数据进行高分辨率的模拟-数字转换，如1Vp-p幅度范围的幅度信号利用12bits的数字信号来表示，1V等分成4096，因此模数转换后引起的最大电压幅度误差为1/4096V（约 2.5mV）,此误差电压称为量化误差电压，各种幅度的电压数值从0V、1/4096V、2/4096V...最大1V分别对应的数字编码为000000000000、000000000001、000000000010...111111111111。
数字编码信号直接控制光头发射的光信号的强、弱两种状态（对应0或1），接收光端机再将数字编码进行数字-模拟转换，恢复成原始的基带的视频、音频、数据信号。
另外采样数字化传输对光器件的线性度要求不高，根据我们的测试，数字光端机的发光功率在-2dbm~-9dbm,而接收灵敏度能达到-34dbm所以无失真无中继传输距离能达到60KM，这是模拟光端机很难做到的。
2、处理方式的不同，引起的视频、音频、数据信号信号失真、畸变、干扰不同
模拟光端机由于要进行调幅、调频、调相，所以模拟信号的幅度的变化与载波信号因调制而引起的幅度、频率、相位的变化是否为一一对应的线形关系成为拟光端机质量好坏的关键，到目前为止，很难做到真正线性调制，非线性必然引起信号失真；同时调制好的载波信号还要调制光信号，光信号的非线性也是一个非常重要的因素，众所周知，光器件的非线性与环境温度变化、工作电压的稳定性、光发射功率有很大的影响，光信号在光纤中长距离传输，会引起光信号的功率衰减，传输频率漂移、相位失真，光信号色散效应同样也会引起光信号畸变；光信号到达接收端，接收光器件仍然要引起非线性失真，由光电转换后的模拟信号进入解调，解调与调制一样会产生非线性畸变。
所以综合模拟光端机，从输入信号调制-电光转换-光输出-光电转换-解调这五个过程，都会引起非线形失真，而这些信号畸变失真是固有的，所以也必然是不可消除的，因此模拟光端机传输视频图象、音频质量、数据的效果很难达到很满意的效果。
数字式光端机仅只有模数转换的量化误差（如1V视频信号12bits 时仅为2.5mv），不足以引起信号畸变。
3、多路信号同传引起的交调失真
在现场监控应用中，用户可能有许多各种信号，如视频图像、音频、数据、以太网、电话或其它用户自定义的信号，每种信号分别用一对光端机来传输，必然价格昂贵，所以为了提高光纤的利用效率，降低成本，必须的各种信号在光端机进行复用，以便在一对或一根光纤上传输。
对调频、调幅、调相光端机来讲，多路视频或音频信号混合调频、调幅、调相在某一载波上必然会引起各种镜像、交调干扰。
所以目前市场上不乏很多著名国外品牌的调频、调幅、调相光端机多路视频、音频、数据同传时经常出现相互干扰的现象，这些不稳定的现象都是模拟调制技术长期以来一直所固有且难以解决的问题和缺点。
所以模拟光端机传输信号容量有限，一般不会超过4路信号同传。
而数字光端机传输的是数字信号，很容易进行大容量复用并且不会出现相互干扰。
我们公司目前在一个波长上做到16路视频时分复接传输。
传输质量跟单路视频传输一样好。
4、稳定性不同
模拟调制光端机由于采取载波调制方式，载波及光头很容易受环境温度影响。
出现传输质量随环境变化而变化的缺点。
正因为这种缺点，对一些大型、重要工程来讲，模拟光端机的维护成了很令人头疼的问题，由此也给很多工程承包商或业主带来了很大不满。
所以对一些重要的工程选用数字光端机是一种明智的选择。
5、价格有所不同
由于体系结构不一样，模拟光端机与数字光端机的价格略有不同，一般来说，单路视频、音频、数据数字光端机较单路模拟光端机价格稍高，四路以上视频、音频、数据数字光端机相反比模拟光端机便宜得多，而传输后的视频效果远高于模拟产品。
所以，数字光端机的性价比要高于模拟光端机。
