数字视频光端机的特性与优势
数字视频光端机的特性与优势
数字视频光端机是一种新型的通信设备，具有许多特性和优势。
以下是简单易懂的解释：
1. 高清图像：数字视频光端机可以传输高清视频信号，提供更清晰、更真实的图像质量。
与传统模拟信号相比，数字信号能够保持信号稳定性和图像清晰度，使观看体验更好。
2. 大容量传输：数字视频光端机通过光纤线路进行信号传输，具有较大的带宽和传输容量。
它可以同时传输多个视频信号，满足多路视频传输的需求，提高系统的扩展性和灵活性。
3. 实时性：数字视频光端机传输速度快，能够实时传输视频信号。
这对于需要实时监控和快速反应的场景非常重要，如安防监控和视频会议等。
4. 抗干扰性强：数字信号传输在光纤线路中，不受电磁干扰和信号衰减的影响。
相比传统模拟信号传输，数字信号更稳定，能够提供更高质量的图像。
5. 高度兼容性：数字视频光端机具有良好的兼容性。
它能够与其他数字设备和系统进行连接，有效地集成到各类现有设备中，提升整个系统的性能和效率。
数字视频光端机的特性和优势使其成为现代通信领域的重要设备。
它能够实现高清、稳定和高效率的视频传输，帮助我们更好地满足各种应用场景的需求。
相信随着技术的不断发展，数字视频光端机将会有更广泛的应用和更大的发展空间。
数字视频光端机的工作原理
数字视频光端机的工作原理光端机，就是光信号传输的终端设备。
技术的提高，光纤价格的降低使它在各个领域得到很好的应用，因此各个光端机的厂家就好比雨后春笋般发展起来。
但是这些厂家大部分技术并不是完全成熟，开发新技术需要耗费大量资金、人力和物力等，这就产生厂家多是中小企业，各品牌也先后出现。
但是质量上还是差不多的，国外的光端机好但是价格昂贵，因此，国内厂家把生产光端机转型出路了，用来满足国内的需要。
在远程光纤传输中，光缆对光信号的传输影响很小，光纤传输系统的传输质量主要取决于光端机的质量，因为光端机负责电/光和光/电转换以及光发射和光接收。
光端机作为传输光信号的终端设备，一般成对使用，分为光接收机和光发送机，光发送机用来把电信号转变成光信号实现电/光转换，并把光信号输入光纤进行传输。
光接收机用来把从光纤接受的光信号还原成电信号实现光/电转换。
它的优劣直接影响整个系统，所以就需要众多新用户或对此有意向的用户对光端机的性能和应用有所了解，才能更好地配置和进行采购。
数字视频光端机的工作原理目前绝大多数数字视频光端机采用的是10bit或8bit量化编码，对应的抽样频率在13.5Mhz或16.6Mhz以上。
运用155Mb/s(单路视频)、622Mb/s(4路视频)、1.25G b/s(8路视频)和2.5G b/s(16路视频)四个速率等级的光传输平台。
在光器件上一般采用电信设备大量使用的收发一体光模块，有优秀的可靠性和稳定性，特别是具有近乎理想的光学动态传输范围，可以使传输设备在大光纤链路损耗范围内无需调整就可正常工作。
数字信号的优越性，使得视频信号在传输和处理的过程中受到畸变失真和干扰的影响较小，传输质量大大超过模拟光端机。
视频图像在数字视频光端机中首先要进行数字化处理，即通过抽样和量化编码实现模/数(A/D)转换，然后利用高速数字复接技术将多路数字视频信号或数字音频、数据等信号复接成高速码流，再运用高速数字光传输平台进行传输。
2 4路视频
STV-4V 4路视频光端机系列
概述
STV 4路全数字视频加可选选件光端机采用国际先进的SOC 数
字信号处理技术，及全数字视频无压缩传输技术，将4 路视频及
多路音频、数据、电话、以太网、开关量等信号在单芯光纤上采
用光纤的CWDM 波分复用技术实时同步、无失真、高质量地传输。
全数字视频光端机的光模块和核心电路采用进口元器件，稳定性
高，所有的光、电接口均符合国际标准，安装时免调整，适用于
不同的工作环境。
特点
全数字无压缩、广播级传输
支持点对点、级联式、分布式网络连接，SNR 不会下降
自动兼容PAL 、SECAM 、NTSC 等视频制式
三级防雷保护
无模拟调频、调相、调幅光端机的交调干扰
自动功率调解，自动温度补偿电路，自动恢复过载保护
支持视频无损再生中继
超级光学动态范围，使用时无需调节
表面贴装技术
光纤WDM 技术
千兆光纤传输技术，大容量，易升级
工业级超宽温度范围（-40℃～+85℃），适应更多环境
带电热拔插
壁挂式、标准1U/4U 机架式 灵活的模块化设计，支持用户定制及OEM 方式 应用
技术指标。
视频光端机就是把1到多路的模拟视频信号通过各种编码转换成光信号

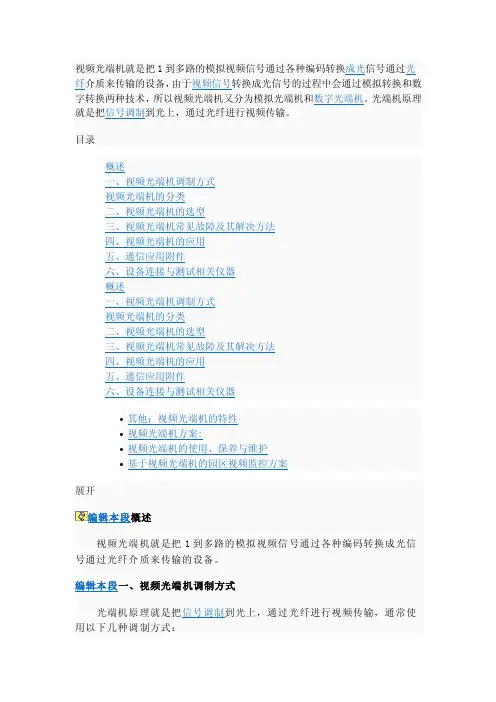

展开编辑本段概述视频光端机就是把1到多路的模拟视频信号通过各种编码转换成光信号通过光纤介质来传输的设备。
编辑本段一、视频光端机调制方式光端机原理就是把信号调制到光上，通过光纤进行视频传输，通常使用以下几种调制方式：1）调幅或强调制系统（AM）：全模拟系统，光学发射单元内发光二极管（LED）的亮度或强度随输入视频幅度线性变化。
调幅的光信号通过光纤发送给光接收单元，由其将信号转换为模拟基带视频。
2）调频或脉冲频率调制（FM）：也是一个模拟系统，射频载波通过输入的视频信号线性调节频率，经过调制的载波又用于光发射单元的LED或激光发射器，经过频率调制的信号通过光纤发送给光接收单元，模拟光端机将信号转换为数字基带视频。
视频光端机[1]1）模拟光端机模拟光端机采用了PFM调制技术实时传输图象信号，是前些年使用较多的一种。
发射端将模拟视频信号先进行PFM调制后，再进行电-光转换，光信号传到接收端后，进行光-电转换，然后进行PFM解调，恢复出视频信号。
由于采用了PFM调制技术，其传输距离很容易就能达到30 Km左右，有些产品的传输距离可以达到80 Km，甚至上百公里。
并且，图象信号经过传输后失真很小，具有很高的信噪比和很小的非线性失真。
通过使用波分复用技术，还可以在一根光纤上实现图象和数据信号的双向传输，满足监控工程的实际需求。
这种模拟光端机也存在一些缺点：a）生产调试较困难；b）单根光纤实现多路图象传输较困难，性能会下降，目前光端机能做到单根光纤上传输16路图象+1路音频+2路反向485数据；c）由于采用的是模拟调制解调技术，其稳定性不够高，随着使用时间的增加或环境特性的变化，光端机的性能也会发生变化，给工程使用带来一些不便。
2）数字光端机由于数字技术与传统的模拟技术相比在很多方面都具有明显的优势，所以正如数字技术在许多领域取代了模拟技术一样，光端机的数字化已成为目前光端机的主流趋势。
目前，数字图象光端机主要有两种技术方式：一种是MPEG II图象压缩数字光端机，另一种是非压缩数字图象光端机。
贝尔ONT-24240E-Q_用户手册
O-24240E-Q用户手册1. 产品描述1.1 介绍光网络终端（ONT）型号O-24240E-Q是一种ITU-T G.984标准兼容的设备，它能从服务供应商的无源光网络（PON）中通过光信号接收语音，数据和视频，并以相应的格式传输到住宅及商业用户中。
上行流量以相同的方式通过光纤传送到PON网络中。
单根光纤可以同时承载上行和下行的流量。
1.2 服务O-24240E-Q配置了符合ITU-T G.984标准的2.5G速率下行接口和1.25G速率上行接口，能够提供全面的三重播放服务，包括语音，视频（IPTV或者VoD）和高速互联网接入服务。
ONT O-24240E-Q配备了以下服务接口1：●24个10/100以太网接口，用于高速互联网接入和IPTV或者VoD服务●24个POTS (VoIP) 端口，提供语音服务ONT O-24240E-Q具有符合标准的内置远程管理能力，包括全范围的FCAPS功能，如监督，监测和维护1.3 端口上海贝尔可以为不同的客户提供O-24240E-Q光终端的不同变种。
下表列出了可用的选项。
表1 端口描述1.4 特性本ONT具有以下特性●单纤维的GPON接口，具有1244Mbit/s的上行速率和2488Mbit/s的下行数据速率●先进的数据功能，如VLAN标签操作，分类和过滤。
●流量分类和QOS能力●集成基于SIP（RFC3261）的模拟电话适配器（ATA）功能，支持多种服务类别－来电显示，来电等待，呼叫转移，呼叫前转1等。
●每线路5 REN●多种语音编码●丰富的关于报警和维护的LED指示灯1.5 规格ONT的物理，电气，光学，环境规格和标准兼容情况的信息列于下表。
表2 物理规格表3 电气规格表4 环境规格表5 标准兼容性表6 光学规格注意：产品安装应由经过培训的服务人员进行。
阅读并遵守所有标记在产品或其包装内的警告通知和指示，在处理任何ONT时遵守所有本指南中列出的安全须知。
2.1 电气安全●在处理活动电气连接时始终要小心注意。
24路PoE网络交换机UTP7224EPOE
24路PoE网络交换机UTP7224E-POE优特普UTP7224E-POE是一款带PoE供电功能的网管型以太网接入交换机。
该交换机同时拥有24个下联口和4个上联口，下联为100Mbps PoE网络端口，上联为2个1000Mbps 电口和2个1000Mbps光口，光口可直接插入SFP使用。
该产品主要针对高清网络摄像机数据接入和PoE供电而设计，遵循af/at标准，整机采用380W大功率PoE供电电源，每个端口能够为摄像机提供最大30W的电源功率，解决摄像机供电的麻烦；该产品具有简洁的Web管理界面，具有QOS、VLAN、端口汇聚、生成树等网管功能；下联口最远传输距离可达到150m，突破了传统交换机100m距离的限制，在实际工程项目中，使产品覆盖范围更大。
同时，该产品采用工业级美国进口Marvell交换芯片，保障了交换机整机稳定运行。
与普通交换机相比，优特普UTP7224E-POE交换机具有优秀的性能品质，光电混合传输、电口长距离、大功率PoE+供电、简洁Web管理界面以及适应各种复杂环境的防雷、抗干扰能力，是安防网络高清监控以及物联网传输应用的高性价比产品。
●提供24个10/100Mbps PoE网络端口，只为支持af/at标准的网络设备供电，不用担心会损坏非PoE网络设备；●PoE网络端口支持af/at标准，可提供高达30W的功率，可为大功率的红外摄像机供电；●提供4个上联端口，2个1000Mbps光口和2个1000Mbps电口；●上联电口可以方便连接NVR等高带宽的设备；●上联光口预留SFP接口，方便用户选择不同性能的SFP光纤模块，解决远距离传输的问题；●电口传输距离高达150m，方便用户需要远距离连接上一级交换机或者网络摄像机；●高速数据转发，非常适合安防监控大流量视频数据转发；●支持PoE电源控制软件，方便对PoE电源输出检测盒控制；●支持全双工流控；支持支持端口自动翻转（Auto MDI/MDIX）功能；●提供web网页控制软件，可以实时监控每个端口的工作状态，也可以操作控制每个端口PoE 供电的开通和关断，为布线复杂的工程提供高效的解决方案；●出色的电路隔离保护，防雷能力高达2KV；●安装快捷，操作简单，便于桌面和机柜式安装。
光端机工作原理图
光端机工作原理图播幔机所需设备：光缆：芯数2*4\6\8、室内\室外.单棣\多模终端盒：4 口\8 口、12 口\24 口适配器：FC/SC/ST光纤跳线：单模\多模、3米\X采、FC/SC/ST视频光端机=1\2\4\8\16\32路、20-120Km. 485反向数据\音频\开关呈\以太网数据施工部分：熔纤彎光端机的原理光端机是用来将光信号和电信号互相转换的一种设备, 它对所传信号不会进行任何压缩. 它的作用主要就是实现电-光和光-电转换。
电信非压缩光端机，就是将多个E1 （一种中继线路的数据传输标准，通常速率为2.048Mbps,此标准为中国和欧洲采用）信号变成光信号并传输的设备。
光端机根据传输E1 口数量的多少，价格也不同。
一般最小的光端机可以传输4个E1，目前最大的光端机可以传输4032个E1。
工程应用中一般也把视频光端机称为光端机。
光端机的种类光端机分 3 类：PDH，SPDH，SDH。
，准同步数字系列）光端机是小容量光端机，一般是成对应PDH( Plesiochronous Digital Hierarchy用，也叫点到点应用，容量一般为4E1，8E1，16E1SDH（Synchronous Digital Hierarchy ，同步数字系列）光端机容量较大，一般是16E1到4032E1。
SPDH（Synchronous Plesiochronous Digital Hierarchy ）光端机，介于PDH和SDH之间。
SPDH是带有SDH（同步数字系列）特点的PDH传输体制（基于PDH的码速调整原理，同时又尽可能采用SDH中一部分组网技术）。
监控术语的话,那就是视频光端机,传输视频为主及其他数据,音频, 开关量,以太网电话等信号的光电转换传输设备,他的本质是:光电转换传输设备;放在光缆的两端,一收一发,顾名思义光端机;所以广义上讲,基于光纤网络用于传输信号的光电转换设备都可以称为光端机.以此分类用于电信上传输信号（也有压缩的视频）的压缩光端机与用于监控和广播电视行业的非压缩的视频光端机.通常所说的光端机是传输视频的非压缩光端机.视频光端机在中国的发展是伴随着监控发展开始的.光端机从模拟走向数字从上个世纪80年代末模拟光端机开始进入中国应用，到2001年开始数字光端机的出现；演绎了经济发展带动科学技术进步，科学技术推动经济发展的过程。
