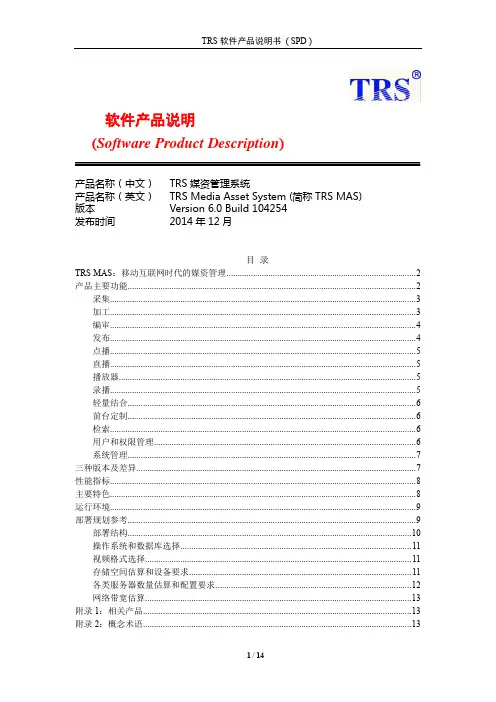

TRSMASv6.0产品说明书(SPD)
目录 TRS MAS：移动互联网时代的媒资管理......................................................................................2 产品主要功能...................................................................................................................................2
TRS 软件产品说明书 ( SPD )软件产品说明 (Software Product Description)
产品名称（中文） 产品名称（英文） 版本 发布时间
TRS 媒资管理系统 TRS Media Asset System (简称 TRS MAS) Version 6.0 Build 104254 2014 年 12 月
卡特操作
RSL:radio signaling link（无线信号链路），BSC和BTS之间的无线信令链路。
一个RSL链路对应一个TRX，如果RSL链路故障，则对应的TRX工作异常。
OML：OML：Operation and Maintenance Link 操作维护链路。
OML操作维护链路，是用来传递基站的控制命令的，通常后台所作的修改就是通过此链路发给基站。
RA：耦合器TRE：载波TOP小区一般处理的区域周至、高新、户县、蓝田、小寨、杨凌一、增加PDCH信道更改的原因：话务信道拥塞观察GPRS报告，若小区出现拥塞，P信道足以承担当前数据业务量，可适当减少P信道，平衡语音数据业务信道。
1、根据提供的信息找到小区所在OMC，然后登陆相对应的OMC，点击下图中红色圈出部分打开第二张图中的窗口（打开之前需要点击【clear】清理一下）。
2、点击第二张图中红色部分，RNUSM，然后双击打开主界面：点击“望远镜”进行小区搜索。
搜索出相对应的小区。
3、在configuration中新建PRC（PRC相当于一个平台，在该平台上将所需要修改的做了之后，在进行同步或者激活）。
4、新建完成之后，（自动）打开，将搜索到的小区用滚轮拖到新建的PRC左边窗口中然后，在右边窗口中选中需要修改的小区，点击右键，选择“edit”5、点击“edit”之后，出现如下窗口依次选择cell information——GPRS——radio res. Ctrl，在“cell”中修改PDCH的数量图中：MAX_PDCH：小区配置的最大PDCH数量；MAX_PDCH_HIGH_LOAD：高话务情况下保留的PDCH信道数HIGH_TRAFFIC_LOAD_GPRS：高话务门限（包括PS和CS业务）MIN_PDCH：在动态调整PDCH的时候，最少得需要留下的PDCH信道数量目前这三个参数SHMC规定的默认配置为：MAX_PDCH：6MAX_PDCH_HIGH_LOAD：4HIGH_TRAFFIC_LOAD_GPRS：80%6、修改完成后，点击APPLY and check进行核查，完成之后，在新建的PRC界面中选择activation——activate PRC进行PRC激活。
PLC控制多层电梯系统的设计与研究_毕业设计(论文)
毕业设计（论文）（说明书）PLC控制多层电梯系统的设计与研究摘要随着社会的发展和科技的进步，人们的生活生产也发生了日新月异的变化，电梯已经成为了各大城市不可取少的工具。
尤其是在物质和精神需求不断增长的今天，电梯已经不仅仅是一种代步工具，在许多大型城市，它已经衍生出了各种各样的产品。
而现代电梯所包含的科技和技术亦是前所未有的，计算机、自动控制和电力电子等新兴技术在电梯的制造中都有所体现。
现如今比较常见的电梯大多由PLC代替原来的继电器进行逻辑控制，在调速方面也大多使用快捷稳定的变频器进行控制。
本次设计根据当今世界科技的发展趋势，将可编程序控制器（PLC）和变频器进行结合，通过合理的设计完成对电梯系统的控制，在可靠性，灵活性以及安全保护方面都有所提高。
并且将乘坐时的舒适感也考虑到了设计当中，使得电梯达到了比较理想的水平。
本设计所制造的电梯具有厅内外召唤、选层、楼层显示和警铃提醒等功能。
本设计分析介绍了电梯的基本结构，阐述了电梯的工作原理，并且对PLC程序的分析和设计进行了重点编写。
整体大致分为硬件设计和软件设计两部分，并在论文的最后对电梯的发展进行了总结和展望。
关键词：电梯，PLC，变频器调速，梯形图AbstractWith the social development and technological advances, people's live and production have taken place changes with each passing day, the elevator has become important tool for cities. Especially in the growing material and spiritual needs of today, the elevator has not only a tool of transport in many large cities, it has been derived varieties of products. The modern elevator technology and techniques is also unprecedented, computer, automatic control and power electronics and other emerging technology in the manufacture of the elevator are reflected. Now most of the elevator replace the relay by the PLC logic control, the governor also mostly used to control fast and stable drive.This design based on technological trends in today's world, the programmable logic controller (PLC) and frequency control drive the integration of the design is completed through the rational control of the elevator system, in reliability, flexibility, and security aspects of the increased. And when the ride comfort is also taken into the design, making the elevator reached the ideal level. The design of the elevator produced by the Office of internal and external calls with the election floor, floor displays and alarms to remind the other functions.The design describes the basic structure of the elevator and the elevator works, and the PLC program for the analysis and design of the focus of the preparation. Whole is broadly divided into hardware and software design in two parts, and in the end of the paper summarizes the elevator development and prospects.Key Words:elevator,PLC,frequency control,lad目录摘要 (I)ABSTRACT (II)目录 (III)第一章绪论 (1)1.1设计背景 (1)1.1.1 发展现状 (1)1.1.2 发展趋势 (3)1.2关于PLC及PLC的特点 (4)1.2.1 PLC的发展历史 (4)1.2.2 PLC的主要特点 (5)1.3变频器及其特点 (6)1.3.1 关于变频器 (6)1.3.2 变频调速控制电梯的特点 (6)1.4本课题主要研究内容 (7)第二章电梯控制系统的设计方案 (8)2.1电梯的介绍 (8)2.1.1电梯的种类 (8)2.1.2 电梯的主要参数及性能指标 (8)2.1.3 电梯的结构及组成部件 (10)第三章电梯的结构和功能 (13)3.1电梯系统的功能和基本结构 (13)3.2变频器的选择 (14)3.2.1 通用变频器 (14)3.2.2 安川VS-616G5型变频器 (15)3.3PLC的选择 (17)3.3.1 PLC的主要功能和应用 (17)3.3.2 三菱FX2N系列PLC (17)第四章电梯硬件部分的设计 (18)4.1调速系统的硬件设计 (18)4.1.1变频器的容量 (18)4.1.2变频器制动电阻 (19)4.2硬件配置简介 (20)4.2.1一般性能（见下表4.2） (20)4.2.2输入性能（见表 4.3） (21)4.2.3功能特性（见下表4.4） (21)4.2.4输出性能（见下表4.5） (22)4.2.5其它功能（见下表4.6） (22)4.3输入/输出的分配 (25)4.4输入/输出（I/O）部件 (25)第五章电梯软件部分的设计 (28)5.1电梯的三个工作状态 (28)5.1.1 电梯的自检状态 (28)5.1.2 电梯的正常工作状态 (28)5.1.3 电梯强制工作状态 (29)5.2控制程序流程图 (29)第六章程序调试与运行 (32)结论 (38)致谢 (39)参考文献 (40)附录 (41)第一章绪论1.1 设计背景当今社会，日新月异，高层建筑已经成为一个城市发展所必不可少的建筑，与之相伴随的电梯也在生产和生活中有了广泛的应用。

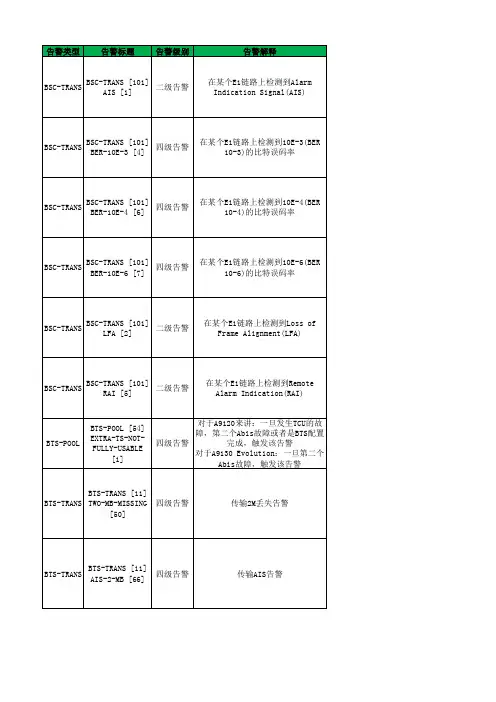

卡特2G告警及排障流程
OMU的自我检测发生故障
BTS-OM
BTS软件的预加载失败
G-BTS
三级告警
IOM总线通信丢失
G-BTS
G-BTS [8] REDUNDANT三级告警 CONNECTION-LOST [40] CELL [43] LOSS二级告警 OF-ALL-CHAN [3]
多载波模块与SUM板无冗余连接
CELL
业务受影响
业务受影响
1.检查相对应的BSC和BTS的告警 2.检查相对应的SBL,如OML、RSL的状态 3.在BTS侧对有告警的E1进行环回，看告警是否消除 4.在BSC侧对有告警的E1进行环回，看告警是否消除 5.如在BTS侧对有告警的E1进行环回告警未消除，更换SUMx 6.如环回告警都消除，可以挂表检查传输通道 1.检查相对应的BSC和BTS的告警 2.检查相对应的SBL,如OML、RSL的状态 3.在BTS侧对有告警的E1进行环回，看告警是否消除 4.在BSC侧对有告警的E1进行环回，看告警是否消除 5.如在BTS侧对有告警的E1进行环回告警未消除，更换SUMx 6.如环回告警都消除，可以挂表检查传输通道 1.检查相对应的BSC和BTS的告警 2.检查相对应的SBL,如OML、RSL的状态 3.在BTS侧对有告警的E1进行环回，看告警是否消除 4.在BSC侧对有告警的E1进行环回，看告警是否消除 5.如在BTS侧对有告警的E1进行环回告警未消除，更换SUMx 6.如环回告警都消除，可以挂表检查传输通道 1.检查相对应的BSC和BTS的告警 2.检查相对应的SBL,如OML、RSL的状态 3.在BTS侧对有告警的E1进行环回，看告警是否消除 4.在BSC侧对有告警的E1进行环回，看告警是否消除 5.如在BTS侧对有告警的E1进行环回告警未消除，更换SUMx 6.如环回告警都消除，可以挂表检查传输通道 1.检查相对应的BSC和BTS的告警 2.检查相对应的SBL,如OML、RSL的状态 3.在BTS侧对有告警的E1进行环回，看告警是否消除 4.在BSC侧对有告警的E1进行环回，看告警是否消除 5.如在BTS侧对有告警的E1进行环回告警未消除，更换SUMx 6.如环回告警都消除，可以挂表检查传输通道 1.检查BTS OML是否正常 2.BTS O&M正常再做一次HARDWARE AUDIT 3.reset BTS或者OML TCU 1.检查BTS OML是否正常 2.reset BTS或者OML TCU 1.检查BTS OML是否正常 2.reset BTS或者OML TCU 1.reset BTS OMU 2.Lock BTS−OM 3.Unlock BTS−OM 1.检查BTS硬件配置和软件配置是否一致 2.Lock BTS−OM 3.Unlock BTS−OM 1.Lock BTS−OM 2.Unlock BTS−OM 1.检查BTS传输是否正常 2.检查BTS OMU是否正常 3.检查BTS SUMx是否工作正常 4.检查BTS硬件配置和软件配置是否一致 1、检查后排线是否松动，2,更换后排线.
tuner_解密
TUNER解密HE应用1-5李波2009/09/121 Tuner的作用及发展 (1)1.1 Tuner作用 (1)1.2 电视的发展史 (1)1.3 Tuner分类 (2)1.4 各个时代的TUNER介绍 (2)1.4.1 机械调谐器 (2)1.4.2 电机械调谐器 (3)1.4.3 硅调谐器 (3)1.5 电谐器的种类 (3)2 Tuner工作原理 (4)2.1 Tuner的接收方式 (4)2.2 三大制式简介 (4)2.3 调谐器的几个关键技术指标 (5)2.4 对高频调谐器的性能要求 (6)2.4.1 与天线、馈线及中放级阻抗匹配良好 (6)2.4.2 选择性与通频带（频率特性要求） (6)2.4.3 噪声系数 (7)2.4.4 功率增益 (7)2.4.5 AGC 控制 (7)2.4.6 本振频率稳定 (7)2.5 Tuner的功能电路分析 (8)2.5.1 输入回路的作用 (8)2.6 高频放大器 (12)2.6.1 晶体管双调谐回路放大电路介绍 (13)2.6.2 场效应管高频放大器 (15)2.7 本机振荡器 (17)2.7.1 对本机振荡器的主要要求 (17)2.7.2 本机振荡器基本原理电路 (17)2.7.3 频率合成调谐本振电路 (20)2.8 混频器 (21)2.8.1 对混频器的要求 (21)2.8.2 混频原理 (21)3 硅调谐器 (25)3.1 常见硅调谐器 (25)4 Tuner的应用领域Tuner的发展趋势 (26)4.1 Tuner的应用领域 (26)4.2 Tuner的发展趋势 (26)5 主要调谐器件介绍 (27)5.1 变容二极管 (27)5.2 开关二极管切换频段 (29)1Tuner的作用及发展高频调谐器（TUNER）俗称高频头，又称频道选择器，使电视机、录像机、有线电视接收机、直播卫星电视接收机等家用电器的关键部件，它的任务是接收空中传送的（包括卫星传送的）或电缆中传送的射频电视信号，并通过高频电路处理，使之变换成一个固定的中频信号（电视机、录像机、有线电视采用此方式）或变换成一个基带信号（直播卫星电视接收机采用此方式），然后将其解调还原成视频信号和音频信号，最终由视频和音频的终端器件------显像管和喇叭，产生图像和伴音供人观赏。
卡特资料
一、填空题。
1、GSM系统的无线工作频段：UPLINK_890-915_,DOWNLINK_935-960_;DCSUPLINK_1710-1785__,DOWNLINK_1805-1880_.如n=_811_时，Fdl(n)为1865M HZ。
2、GSM移动通信系统中的四种接续过程为___手机主被叫，位置更新，切换_，在接续过程中使用的控制信道有___BCCH FCCH SDCCH SACCH FACCH SCH RACH…____。
（至少写出6个）3、切换类型有六种，分别是_intra cell, HO算法类型主要有_Better cell HO 与Emergency HO_ 两类，位置更新的类型有___周期性、Normal___手机开机____两类，位置更新时，MS必须处于__idle__模式。
4、GSM系统由 __ MS OSS NSS BSS___四大功能块组成，GSM的CBC配置的物理信道上，PCH与AGCH所占用的块的总数为__3_块（1块为4Frame）。
GSM系统两大功能是电信功能和操作维护功能，操作维护功能包括配置管理、故障管理、性能管理三种。
5、GSM 采用__电路___交换技术GPRS是一种___分组__交换技术，最高数据传输速率可达_160___kbit/s 。
6、MS Standby状态时SGSN定位到___RA___ ,Ready状态时SGSN定位到___cell___。
7、MFS和SGSN之间的开放接口是___Gb_______接口。
8.HO算法类型主要有Better cell HO、Emergency HO两类，位置更新时MS必须处于idle模式。
9.在G2 BSC中CPR分成SYSTEM CPR、OSI CPR、BC CPR 三类, 负责分配软件的为SYSTEM CPR ，Config5的G2BSC的时钟单元分布为RACK 1-BCLASYS*2-BCLA RACK*2、RACK 2-BCLA RACK*2、RACK 3-BCLA RACK*2 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B11版本TRX对应的TRE两种方法差异
在B11版本中查看TRX对应的TRE有两种方法：
1、B11新添加一项功能：Edit-> Radio Channel Config->TRX Config->TRX对应的TRE
2、在SHOW Equipment→USD Cell Overview→TRX对应的TRE
问题：11点话务统计发现33121小区指标存在1245次传输掉话，掉话集中在一块载频TRX5上，
查看小区参数列表Edit-> Radio Channel Config->TRX Config->TRX5对应的TRE9，LOCK TRE9。
下个时段12点的指标，该小区还存在传输掉话，增加到2062次，
2、故判断LOCK错误故障载频，在SHOW Equipment→USD Cell Overview→TRX5对应的TRE2，
与方法一：TRX5对应TRE9存在差异。
由于B11版本TRX对应的TRE两种方法差异导致LOCK TRE错误，提醒监控人员采用方法二：在SHOW Equipment→USD Cell Overview→TRX对应的TRE查看硬件对应关系。
