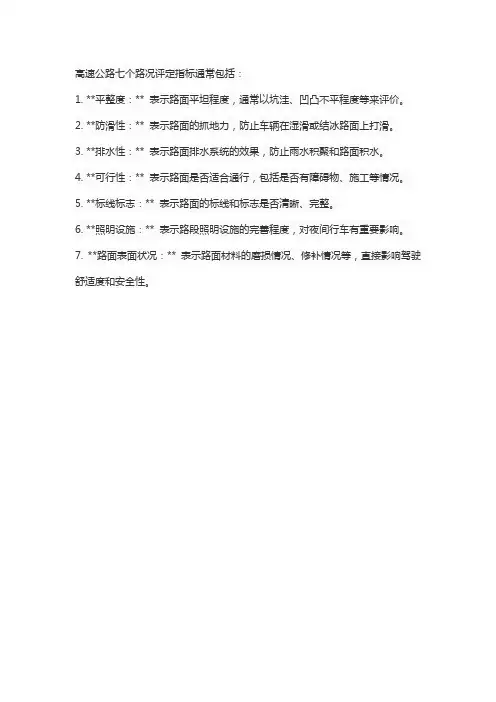

高速公路七个路况评定指标
高速公路七个路况评定指标通常包括：
1. **平整度：** 表示路面平坦程度，通常以坑洼、凹凸不平程度等来评价。
2. **防滑性：** 表示路面的抓地力，防止车辆在湿滑或结冰路面上打滑。
3. **排水性：** 表示路面排水系统的效果，防止雨水积聚和路面积水。
4. **可行性：** 表示路面是否适合通行，包括是否有障碍物、施工等情况。
5. **标线标志：** 表示路面的标线和标志是否清晰、完整。
6. **照明设施：** 表示路段照明设施的完善程度，对夜间行车有重要影响。
7. **路面表面状况：** 表示路面材料的磨损情况、修补情况等，直接影响驾驶舒适度和安全性。
【精品】高速公路桥梁技术状况评定指南
高速公路桥梁技术状况评定指南1 范围本标准规定了高速公路桥梁的技术状况评定方法。
本标准适用于***境内高速公路主线桥、匝道桥、跨线桥的技术状况评定。
干线公路桥梁、市政桥梁可参照执行。
本标准适用于混凝土梁式桥、混凝土拱桥技术状况评定，其它同类桥梁可参照执行。
(备选)2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JTG/TH21-2011公路桥梁技术状况评定标准3 术语和定义按照JTG/TH21-2011执行。
4 一般规定4.1 公路桥梁技术状况的检测采用目测与仪器相结合的方法。
4.2 公路桥梁技术状况评定采用分层综合评定与单项指标控制相结合的方法。
4.3 公路桥梁技术状况评定的技术资料，应归入桥梁养护技术文档和公路桥梁管理系统。
4.4 公路桥梁技术状况评定，除应符合本标准外，尚应符合现行国家和行业有关标准的规定。
5 上部结构评定上部结构技术状况评定方法和流程应按照JTG/TH21-2011执行。
桥梁结构组成权重宜采用附录A推荐权重值，上部结构各部件权重宜采用本章规定各类型桥梁推荐权重值。
5.1 梁式桥5.1.1 空心板梁桥空心板梁桥的主要病害有混凝土表面蜂窝、麻面、空洞，混凝土剥落、掉角，露筋、锈蚀，梁体裂缝，铰缝混凝土开裂、渗水、剪断，支座病害等。
空心板梁桥上部结构的评定指标及评定标准如下：a)蜂窝、麻面、空洞评定标准见表1。
b)剥落、掉角，露筋、锈蚀评定标准见表2。
c)空心板梁裂缝评定标准见表3、表4。
d)铰缝病害评定标准见表5。
e)支座病害评定标准按照JTG/TH21-2011执行。
f)空心板梁桥上部各部件权重按表6执行。
蜂窝、麻面、空洞剥落、掉角，露筋、锈蚀空心板梁裂缝（钢筋混凝土）空心板梁裂缝（预应力混凝土）铰缝病害空心板梁桥上部各部件权重值5.1.2 T梁桥T梁桥的主要病害有混凝土表面蜂窝、麻面、空洞，混凝土剥落、掉角，露筋、锈蚀，梁体裂缝，横隔板焊缝或混凝土开裂，湿接缝开裂等。
公路桥梁技术状况等级评定
公路桥梁技术状况等级评定公路桥梁技术状况等级评定是根据对桥梁结构的检测、评估和分析，以确定其技术状态和维护需求的一种评估方法。
这种评估方法通常根据桥梁的结构状况、使用环境和使用寿命等因素进行评定，以便及时采取必要的维护和修复措施，确保桥梁的安全可靠运行。
桥梁技术状况等级评定通常包括以下几个方面的内容：1. 结构评估：对桥梁的主要结构体系进行评估，包括桥面、墩台、拱架、桥墩、桥桩等结构。
主要考察结构的受力情况、变形情况、损伤和裂缝情况等。
通过检测和测量，确定结构的健康状况和剩余寿命。
评定结构的承载能力和使用安全性。
2. 材料状况评估：对桥梁所使用的材料进行评估，包括混凝土、钢材、铆钉等。
主要考察材料的老化和腐蚀情况，以及相关的材料性能。
通过抽取样品进行实验和测试，评定材料的性能和寿命。
3. 使用环境评估：对桥梁所处的环境条件进行评估，包括水质、温度、湿度、盐碱等。
主要考察环境对桥梁结构和材料的影响，例如腐蚀、磨损等。
通过采样和监测，确定环境的影响程度和持续时间。
4. 维护状况评估：对桥梁的维护和修复记录进行评估，包括维修措施、维护费用和维护周期等。
主要考察维护和修复措施的有效性和及时性，以及预防性维护的实施情况。
通过维护记录和维护档案，评定维护的执行情况和效果。
5. 使用寿命评估：对桥梁的使用年限和寿命进行评估，包括设计寿命和实际使用情况。
主要考察桥梁的使用频率、荷载情况、使用年限和设计寿命之间的关系。
通过数据分析和结构计算，评定桥梁的剩余使用寿命和维护需求。
综合以上评估内容，根据评估结果，可以将桥梁的技术状况划分为不同的等级，一般常用的等级有：A级（良好）、B级（一般）、C级（较差）、D级（危险）。
不同等级对应不同的维护和修复要求，也为桥梁管理部门和维护单位提供了科学依据。
对于技术状况等级评定，需要采用先进的检测方法和技术手段。
例如，使用无损检测技术对混凝土和钢结构进行检测，利用监测设备对变形和振动进行实时监测，利用激光扫描和红外成像技术对桥梁进行全面的检测和评估。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
108
总474期
2018年第24期（8月 下）
0 引言
在桥梁功能状况的研究方面，美国开展较早，其桥梁评估规范的部分内容已涉及对营运期桥梁功能的检查评价，而我国相对滞后，至今还鲜有相关成果报道及标准出台，桥梁管理依靠的指标主要是桥梁技术状况，即依据构件的劣化程度来评价其运维状况。
若桥梁使用状况符合预期，则只评价其劣化程度可保证其安全，但若使用状况超出设计预期，则只评价其劣化程度就难以反映其运维及安全状况。
对此本文在借鉴国内外相关研究的基础上，结合近年桥梁事故及隐患治理情况，对桥梁的适用性、安全性及耐久性进行重点分析，探讨桥梁功能状况的关键评价指标与维护措施。
1 桥梁的适用性关键指标
1.1 桥梁承载能力
桥梁承载能力是指桥梁承担荷载的最大限度，桥梁承受的最重要的荷载就是汽车荷载。
高速公路的交通量预测年限是从计划通车年限起的20年，由于时间跨度大，交通量预测往往缺少可靠的参照，另外伴随着我国经济的迅猛发展，难免会低估未来交通量的增长，因此对汽车荷载的预估也存在不确定性。
譬如2015年6月19日粤赣高速城南互通匝道桥坍塌事故，该桥为独柱墩桥梁，通车还不到10年，最近一次检测还评为一类桥，却因超载而垮塌。
因此，对于一些公路服务水平长时间处于三级以下的桥梁，特别是对在JTGD60-2004版《公路桥涵设计通用规范》（以下简称“《桥规》”）颁布前设计建设的大桥、特大桥（当时汽车荷载的取值较低，此后规范将汽车荷载标准由汽车-超20级调整为公路一级，且设计方法也由传统的经验极限状态设计法转变为以可靠度为基础的概率极限状态设计法），以及桥型稳定性不良的桥梁（如独柱墩桥、空心板桥等），应结合实测的交通状况、车型分布、超限车比例、结构退化程度等，重新验算其承载能力在作
用准永久组合（永久作用标准值与可变作用准永久值的组合）下能否满足正常使用的要求。
对承载能力不足的桥梁应进行限载或改造。
1.2 桥梁净空要求
桥梁净空包括桥面净空和桥下净空。
在净空界限范围内不得有桥跨结构的构件或其他建筑物侵入，以保证行车安全。
减少桥梁净空可以节约建设成本，但却会将降低交通运输能力，更会影响通行安全，譬如2017年1月8日广东省道S11洪奇沥大桥非通航孔桥墩被运砂船撞击，导致墩柱断裂倾斜、交通中断。
因此桥梁净空必须规范设置。
净空的主要指标包括净高、净跨径、路侧净区宽度、建筑限界等。
桥梁净空管理建议采取以下措施。
（1）为桥梁净空指标建立专门台账，对于不满足现行规范标准的，视交通状况采取限高或改造措施；（2）交通标志标牌设置应满足桥梁净空要求；（3）建在航道上或需跨越其他线路（铁路或公路）的桥梁，桥下净空应满足公路、铁路、内河通航或通航海轮等设计规范要求。
由于通航桥梁的净空高度随水位不断变化，对此应实时监测并及时播报；（4）对车辆、船舶的规格应严格管理，对于超限车船应严格处罚，对于大型车辆、船舶应进行卫星定位，发现险情及时通知驾驶员及有关部门。
2 桥梁的安全性关键指标
与建设期桥梁安全的关注点侧重于结构安全不同，营运期桥梁安全的威胁主要来自失控车辆、船舶的撞击。
一方面撞击会造成车船的损毁、人员的伤亡、物资的损失，另一方面撞击瞬间作用于撞击点的能量巨大，加之桥梁的受力构件（桥墩、吊缆、吊索、斜拉索等）本身防撞能力不足，一旦发生事故，轻则交通中断，重则桥梁垮塌。
改善桥梁防撞的具体措施如下。
2.1 桥梁的交通设施
交通设施对于保障通行安全、减轻潜在事故程度，起
收稿日期：2018-04-05
作者简介：孔令元（1986—），男，工程师，研究方向为公路养护。
高速公路服役桥梁功能状况关键评价指标
孔令元
（广东省公路建设有限公司，广东 广州 510623）
摘要：在借鉴国内外相关研究的基础上，结合近年桥梁事故及隐患治理情况，对桥梁的适用性、安全性及耐久性进行了重点分析，探讨了桥梁功能状况的关键评价指标与维护措施，并提出了开展专门检查评价的建议。
希望能够为检查评价体系建立的科学性和相关标准制定的规范性提供参考，同时能够更好地联系设计与使用。
关键词：桥梁管理；桥梁功能状况；关键评价指标；维护措施中图分类号：U446
文献标识码：B
TRANSPOWORLD
交通世界
着重要作用。
对于桥梁的安全防护，交通设施也是重要组成部分。
公路交通设施。
完善临近桥梁受力构件的交通设施应根据交通工程的评价指标（线形、行车速度、路面横向力系数、视距、排水能力等）采取措施，主要有：（1）对线形不良事故多发的路段，宜调整行车限速，完善标志、标线及速度控制设施；（2）为避免雨天积水打滑，需改善路面性能，完善排水设施并及时清理防止淤堵；（3）对于交通量大的路段，应加强夜间照明，完善交通视线诱导标志，如护栏轮廓标、反光路纽、导向标志等。
水路交通设施。
通航桥梁同样需要通过设置交通设施来引导船舶从桥下穿行，降低船舶撞击桥墩事故的发生，主要措施有：（1）完善交通标志，水路交通标志包括导向标志、助航标志、限高标志、限速标志等，同时需综合考虑大小、符号、色彩、照明等因素，使其尽可能醒目；（2）对于交通繁忙的航道可调整限速、增强夜间照明等。
2.2 桥梁的防撞设施
车船撞击桥梁事故可以控制但难以杜绝，且不说驾驶员素质参差不齐，就是车辆、船舶也存在一定的故障率，更何况一旦遇到灾害天气也难保车辆、船舶会失控，因此对于易被车辆、船舶撞击的受力构件应设置防撞设施。
桥梁防撞设施主要有防撞护栏、防撞岛、防撞墙等，其作用在于缓冲消能，延长撞击时间，减小撞击力，从而防止桥梁因受到超过承受能力的撞击而遭破坏。
可按以下标准进行评价和完善：（1）应选择与公路等级相匹配的防撞等级，防撞能力能够按规范通过验算；（2）对碰撞车船能起到缓冲消能作用；（3）不应侵入公路、水路的净空界限；（4）公路中央分隔带、航道中不宜设置桥墩，若设了桥墩应设置必要的防撞设施及警示标志标线。
3 桥梁的耐久性关键指标
耐久性是指结构抵抗各种作用长期破坏的能力。
悬索桥、斜拉桥等特殊结构的桥梁需考虑防风、雨、震及腐蚀的因素，但对于一般营运桥梁，先天条件已定，后天养护便利对提高耐久性至关重要。
便于养护就是要求桥梁的部构件可到达、可检查、可维修、可更换。
可到达，即为桥梁的检修人员预设路径，使其可以到达检查、维修的作业点。
特别是在有代表性的或重要的部构件处，需要为养护人员设置检修便道（如踏步、爬梯、平台等）。
可检查，即桥梁的部构件通过常规检测方法及设备能够检查。
可维修，即为桥梁维修预留作业空间，譬如跨线桥梁的净空高度就需留有一定的富余，为日后维修提供作业面。
可更换，即桥梁某些寿命短的构件（如吊缆、吊索、斜拉索、支座、伸缩缝等）可安全、便捷地更换。
为保障桥梁安全稳定的使用，对于检查发现的不可到达、不可检查、不易维修、不可更换的部构件，应预设专
门的检修方案。
4 开展桥梁功能状况检查评价的建议
为使桥梁功能状况能够被定量分析和描述，需要建立
专门的检查评价机制，具体建议如下：
对于桥梁功能状况的评价不在于面面俱到，而在于贴
合实际、抓住关键指标。
应建立评价指标体系，采用层次分析法对桥梁功能状
况进行系统评价，以便准确追溯问题所在，针对性地采取
措施。
应采用定性描述和定量赋值相结合的模糊算子对指标
进行评价。
应加权综合测算出桥梁功能状况的等级，以引起桥梁
管理者的重视，敦促其及时养护维修，确保桥梁安全。
由于基层桥梁管养单位的技术力量有限，建议将桥梁
功能状况的检查评价委托专业单位实施，利于解决复杂技
术问题。
应规定桥梁功能状况的检查时机和频率，提高发现问
题的主动性。
5 结语
适用、安全、耐久均为桥梁的基本设计原则，然而目
前在桥梁的使用中还缺乏检验该原则的机制。
本文对桥梁
的适用性、安全性及耐久性进行重点分析，探讨桥梁功能
状况的关键评价指标与维护措施，并提出了开展专门检查
评价的建议。
希望能够为检查评价体系建立的科学性和相
关标准制定的规范性提供参考，同时能够更好地联系设计
与使用。
参考文献：
[1] 梁峰. 三跨独柱连续梁桥抗倾覆能力研究[J]. 公路，2009
（10）：40-43.
[2] 曹明旭，刘钊，孟杰. 美国桥梁病害及倒塌事故统计分
析与思考[J]. 公路，2009（7）：162-167.
[3] 周方，张明媛，袁永博. 中美公路桥梁检测及评价方法
对比研究[J]. 中外公路，2016（2）：86-91.
[4] 郑宇强. 高速公路桥梁设计安全性评价的实践与探索[J].
中外公路，2013（4）.
[5] 厉高. 几种相关新旧公路规范荷载效应的比较[J]. 中国市
政工程，2006（4）：98-100.
109。
