企业项目质量工法样板展示区做法标准

咸宁碧桂园丹桂香堤三期6#-10#楼工程

工

法

样

板

展

示

施

工

方

案

编制人：

审核人：

审批人：

编制单位：

日期：

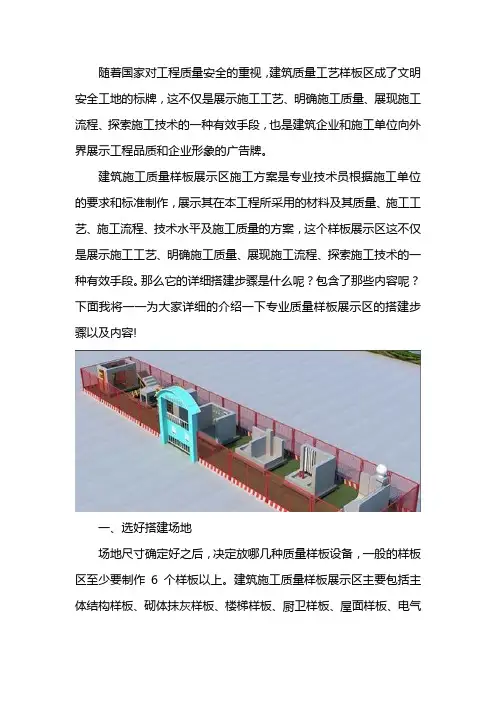

碧桂园项目质量工法样板展示区做法标准为了公司在碧桂园项目突出自己特色及管理水平，由我部门牵头将施工现场中各种工序的质量工法样板展示区统一并在各项目推行，以保证质量工法样板展示区做法达到统一标准，统一管理的要求；如下：

一、钢筋模板混凝土工程

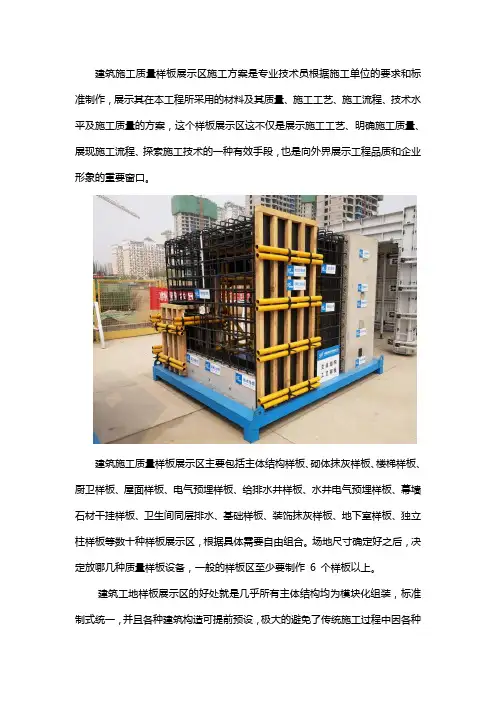

1、剪力墙钢筋绑扎展示

1.1基础采用

2.2×3M工具式底座（详见后面附图），底座上浇筑同墙柱截面尺寸高度不得低于100mm，混凝土不低于C20，样板展示尺寸为2500×200；配筋详见下图：

1.2钢筋绑扎严格按照梁板柱钢筋平法16G101-1要求；

1.3墙柱钢筋绑扎完成后必须挂设塑料保护层垫块间距不得大于500mm。

2、梁板柱钢筋模板及支撑体系展示

1.1基础采用不低于C20混凝土浇筑成长宽3000×4000mm，样板展示尺寸为2500×3500，高度为

2.5m。

1.2墙柱截面尺寸为长宽2500×200mm，框架柱截面尺寸为长宽400×400mm，详细尺寸及配筋详见下图：

1.3模板材料选择

（1）定型模板制作优先选择9mm厚胶合板，尺寸1220X2440mm的模板进行加工制作。

（2）加固用木枋使用40X60mm的松木进行拼装，对没有压光处理的方木进行压刨处理，做到尺寸准确,厚度一致。

1.4成型模板的加工要求

（1）成型墙柱模板加工定做成500-600mm宽，高为楼层净高减25mm，拼装时墙柱底部垫25mm聚笨板，便于定型模板的拆除。

（2）方木与模板的固定，模板做面板，方木做骨楞，沿模板四周用80#圆钉固定边框骨楞，短向横骨楞间距不大于300mm，墙柱阳角及梁柱（墙）交接处部位的边沿需按照模板厚度预留槽口。

（3）外墙体定型模板配制成大模板，竖骨楞方木间距不大于300mm，边框骨楞齐模板边沿固定，阳角接头处预留槽口，模板之间的拼接处安排在竖骨楞处拼接。

1.5墙柱模板加固要求

（1）墙柱模板加固采用Φ14对拉螺杆加双Φ48.3*3.6钢管固定，墙柱第一道加固对拉螺杆与地面不得大于200mm，其余横竖向不得大于500mm，木方间距不得大于300mm，如下图：

1.6模板支撑系统采用碗扣式钢管，立杆间距不得大于1000mm，步距不得大于1800mm；使用所有钢管、扣件必须统一刷黄色油漆。

3、楼梯钢筋模板及支撑体系展示

3.1基础采用2.7×4M工具式底座（详见后面附图），钢板底座上放出梯柱边线，采用直

径8钢筋与钢板底座焊接成定位桩，浇筑同墙柱截面尺寸高度不得低于100mm，混凝土不低于C20，样板展示及配筋详见上图：

3.2模板支撑系统采用钢管扣件式或者碗扣式，立杆间距不得大于1000mm，步距不得大于1800mm；使用所有钢管、扣件必须统一刷黄色油漆。

3.3起步踏步必须浇筑3步，浇筑成型后对施工缝处凿毛处理；如下图：

4、厨房卫生间砍台展示

4.1基础采用2.2×3M工具式底座（详见后面附图），钢板底座上放出砍台边线，采用直径8钢筋与钢板底座焊接成定位桩，再浇筑长宽1.9×2.2M（外边到外边）高度不得低于200mm，混凝土不低于C20。

二、砌体工程展示

1、高精度砌体、构造柱、门顶过梁及窗台自防水构造展示

1.1基础采用

2.5×4M工具式底座（详见后面附图），钢板底座上放出砌体砍台边线，采用直径8钢筋与钢板底座焊接成定位桩，浇筑高度不得低于200mm，混凝土不低于C20，砌体高度为2.8M，如上图：

1.2门窗过梁两端伸入砌体不得少于250mm，构造柱马牙槎先进后退，上下马牙槎必须切割成斜口，浇筑混凝土避免此处存在蜂窝“死角”现象。

1.3砌体砌至

2.6M处停止砌筑，留置200mm做“楔砌”，砌块斜切线必须一致。

1.4窗台自防水混凝土压顶长度1.5M以内宜为预制，1.5M以外现浇，两端伸入砌体不得少于250mm，如项目条件允许下将窗框安装并在窗台压顶处打好封闭胶，构造如下图：

2、“砖包管”和免抹灰（薄抹灰）技术工艺展示

“砖包管”和免抹灰（薄抹灰）技术工艺展示样板部位在“高精度砌体、构造柱、门顶过梁及窗台自防水构造展示”同一个样板，内部为“高精度砌体、构造柱、门顶过梁及窗台自防水构造展示”，两端外部墙体为“砖包管”和免抹灰（薄抹灰）技术工艺展示；具体部位如下图。
