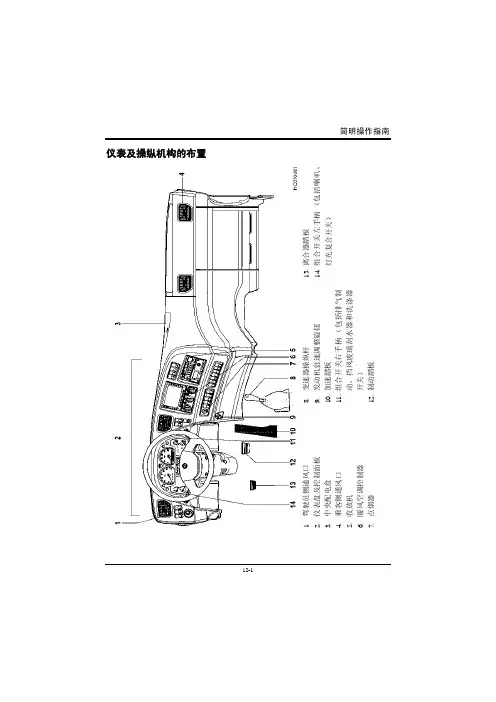

简明操作指南12-1仪表及操纵机构的布置1.驾驶员侧通风口2.仪表盘及控制面板3.中央配电盒4.乘客侧通风口5.收放机6.暖风空调控制器7.点烟器8.变速器操纵杆9.发动机怠速调整旋钮10.加速踏板11.组合开关右手柄（包括排气制动、挡风玻璃刮水器和洗涤器开关）12.制动踏板13.离合器踏板14.组合开关左手柄（包括喇叭、灯光复合开关）简明操作指南12-2重要报警指示以下指示灯或警报灯亮时，请密切注意相关指示与报警信息，如果警报灯或指示灯持续点亮而故障无法排除，请及时与东风商用车技术服务中心（站）联系。
不充电指示灯当钥匙开关处在 ON 的位置，且发动机未起动时，该指示灯亮。
发动机起动后，发电机给蓄电池进行充电时，该灯熄灭。
任何时候该指示灯亮，表示发电机未给蓄电池充电。
机油压力过低警报灯当钥匙开关在ON 位置时，该灯不亮。
在发动机运转过程中，当机油压力过低时，该灯就点亮报警。
当机油压力警报灯亮时，禁止车辆继续行驶。
空滤阻塞警报灯当该灯亮时，表示发动机空气滤清器进气阻力偏大，进气不畅通。
应停车对空气滤清器进行清洁或更换，直到该灯熄灭。
水位过低指示灯发动机副水箱水位低时，该指示灯亮，同时仪表上蜂鸣器鸣叫报警。
冷却液不足而车辆继续行驶，会引起发动机过热损坏。
简明操作指南12-3水温过高指示灯当冷却液温度过高时，该指示灯亮，同时仪表上蜂鸣器鸣叫报警。
冷却液温度过高而车辆继续行驶，会引起发动机过热损坏。
制动气压过低警报灯车辆行驶过程中，当贮气筒中的气压低于590±25kPa 时，该灯点亮同时仪表上的蜂鸣器鸣响。
车辆静止时（驻车制动指示灯亮），如果贮气筒中的气压低于590±30kPa ，气压报警指示灯亮但是蜂鸣器不响。
上述情况出现时,应等制动气压达到要求或排除故障后,车辆才能起步行驶。
车门开启报警灯当有任意一个车门没有关闭时，该报警灯亮。
安全带指示灯驾驶员未系安全带时，该指示灯亮，提示驾驶人员系安全带。
