索乐图管道式日光照明系统
索乐图导光管采光系统可以照明多少区域？
导光管采光系统可以照明多少区域？
导光管采光系统（Tubular Daylighting System）。
是一套采集天然光，并经管道传输到室内，进行天然光照明的采光系统。
工作系统分为三个子系统：采光系统、导光系统和漫射系统组成。
索乐图160 DS（10英寸/250 mm日光照明系统）的照明面积约为200平方英尺（19m2），索乐图290 DS（14英寸/350 mm日光照明系统）的照明面积约为300平方英尺（28m2）。
索乐图阳光大师系列750 DS和330DS（21英寸/530 mm日光照明系统）的照明面积可达约500平方英尺（46m2）。
对于商业建筑物应用，请联系索乐图日光顾问，因为可接受的照明面积因吊顶高度和空间使用不同而变化很大。
•这些照明面积是根据下列条件估算的：导光管长度6英尺（1.82m），漫射器距离地面高度8英尺（2.4m），阳光直射采光罩时。
•光量随阳光强度变化而变化。
例如，中午自然光比早晚强。
管道长度增加到超过建议的距离时，光量也会减小。

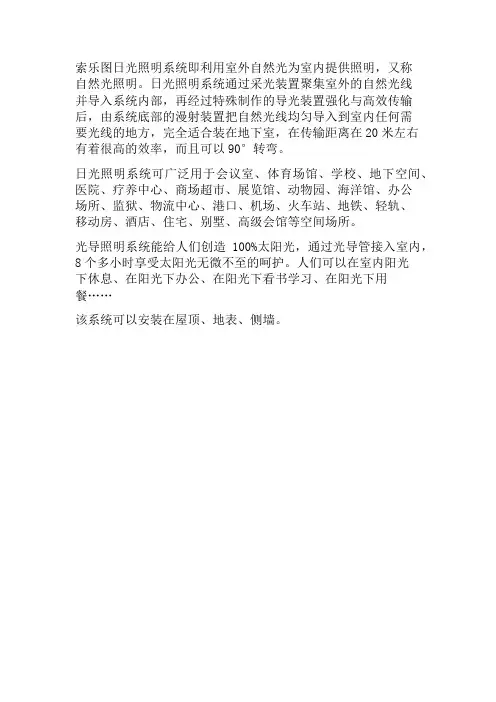

索乐图日光照明系统应用场景
索乐图日光照明系统即利用室外自然光为室内提供照明，又称
自然光照明。
日光照明系统通过采光装置聚集室外的自然光线
并导入系统内部，再经过特殊制作的导光装置强化与高效传输后，由系统底部的漫射装置把自然光线均匀导入到室内任何需
要光线的地方，完全适合装在地下室，在传输距离在20米左右
有着很高的效率，而且可以90°转弯。
日光照明系统可广泛用于会议室、体育场馆、学校、地下空间、医院、疗养中心、商场超市、展览馆、动物园、海洋馆、办公
场所、监狱、物流中心、港口、机场、火车站、地铁、轻轨、
移动房、酒店、住宅、别墅、高级会馆等空间场所。
光导照明系统能给人们创造100%太阳光，通过光导管接入室内，8个多小时享受太阳光无微不至的呵护。
人们可以在室内阳光
下休息、在阳光下办公、在阳光下看书学习、在阳光下用
餐……
该系统可以安装在屋顶、地表、侧墙。
光导照明与采光天窗及电力照明的比较
一、光导照明与采光天窗的比较针对于采光天窗，索乐图光导照明系统有着独特的优点，下面主要从光环境、隔热性、隔音性、耐火性、光效比、可调性、自洁性、防水处理等性能特点说明索乐图光导照明系统的可选择性。
1、光环境索乐图光导照明系统通过采光装置可以大量聚集光线，光导管可以避开建筑物内部的各种结构，高效率的传输光线，再通过漫射装置，使光线均匀、无眩光的照射到室内；采光天窗将光线直接照射于室内，照射面随光线的入射角的改变而改变，照度分布不均匀，容易产生眩光，易产生局部光强过高或局部过暗，给人们的视觉造成不良反应。
传统天窗光导照明如上图：左为无吊顶建筑的采光天窗，右为索乐图光导照明，由图可知，采光天窗受光线入射角的影响很大，随着光线入射角的变化，照射面积大小及位置相应改变，且易产生局部聚光现象，如增加吊顶采光照明效果将更差；而索乐图光导照明效果不会因光线入射角的变化而改变，且照射面积大，出射光线均匀、无眩光，不会产生局部聚光现象，不受吊顶影响2、隔热保温性能索乐图光导照明系统主要由采光罩、光导管和漫射器三部分构成，采光罩和漫射器均由具有超低导热系数的材料制作，安装使用中的光导管内部，完全处于一种密封状态，能非常好的阻止热量的传递。
三者的完美组合，使索乐图光导照明系统具有优越的隔热保温性能，在炎热的夏季能阻止热量的导入，也能在寒冷的冬天保护室内温度的不流失，降低空调的运行费用。
3、隔音性能由于索乐图光导照明系统是一个中空密封系统，所以具有良好的隔音性能。
研究表明，要达到同样的隔音效果，有窗的建筑物与交通干道的距离必须达到50米、而安装光导照明系统的建筑只需10米。
4、耐火性能由系统的各部分材料性能表明，索乐图光导照明系统耐火可达两小时以上，且高温不炸裂，燃烧不溶滴。
5、光效比由于索乐图光导照明系统采取的自然光是由光导管传输，而光导管是由一种反光率超过95%的超强反射材料制作，为此用光导管传输光比在空气中传播，光损要小得多。
绿色管道式日光照明装置
了 因 线 路 老 化 引 起 的 火 灾 隐 患 ．且 系 统 设 计 先 进 ， 具 有 防 水 、 防 火 、防盗 、防尘 、隔热 、隔音 、保温 以及 防 紫外 线等 特 点 。
时 尚 外 观 时 尚 、 大 方 ， 创 造 低 耗 能 、 高 舒 适 度 的 健 康 办 公 、 娱 乐 、 居 住 环 境 是 自 然 光 与 人 工 建 筑 的 完 美 结 合 ．是 当 今 国 内 外 普 遍 推 崇 的 一 种 绿 色 健 康 、 节 能 环 保 的 新 型 照 明 系 统 。
作 为北 京 科 技大 学体 育 馆 设计 师 ，清 华 大 学建 筑 设计 研 究 院 庄 惟 敏 院 长 说 “光 导 照 明 系 统 与 传 统 的 照 明 系 统 相 比 ，存 在 着 独 特 的优 点 ．有 着 良好 的发 展 前景 和 广 阔 的应 用领 域 ．是 真 正 节 能 、环 保 、 绿 色 的 照 明 方 式 。
借 奥 运 会 契 机 ，ＴＤＤ进 入 中 国
ＴＤＤ后 该体 育馆 完全 满 足 ”绿 色奥 运 、人文 奥 运 、科 技奥 运 ” 三 大 理念 需 求 在 比赛期 间使赛 场 内的光 线 柔 ．并 在 正 常天 气 下 能 提 供充 足 的 自然光 线 满足 体 育训 练 和学 生 上课 的要 求 ，基 本 可 以不 开 灯 或者 尽 量 少开 灯 。有 效地 节 省 使 用和 维 护场 馆 的 费 用。 在 白 天 使 场 馆 内 有 足 够 的 自 然 采 光 ， 而 在 晚 上 则 可 以 通 过 将 室 内 的 灯 光 向 外 传 出 ，起 到 美 化 夜 景 的 效 果 。
北 京 科 技 大 学 体 育 馆 总 共 使 用 了 １４８套 ＴＤＤ ．并 配 套 使 用 了 日 光 调 节 器 使 得 体 育 场 馆 的 光 线 可 以 根 据 需 要 任 意 调 节 。 使 用

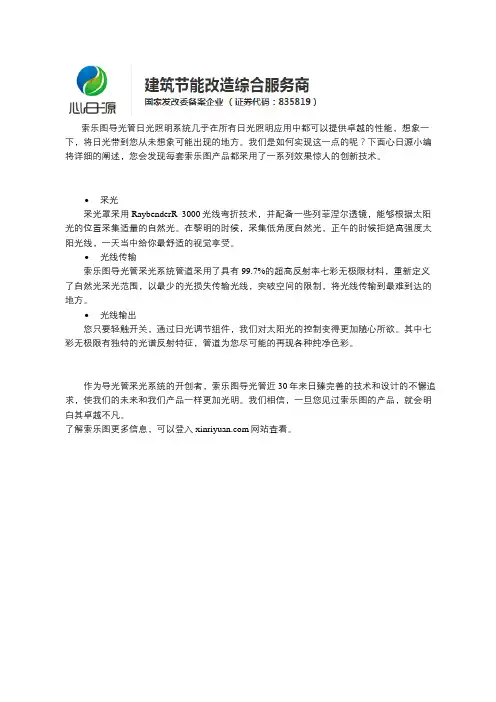

索乐图导光管采用了哪些创新的技术？
索乐图导光管日光照明系统几乎在所有日光照明应用中都可以提供卓越的性能，想象一下，将日光带到您从未想象可能出现的地方。
我们是如何实现这一点的呢？下面心日源小编将详细的阐述，您会发现每套索乐图产品都采用了一系列效果惊人的创新技术。
∙采光
采光罩采用RaybenderR 3000光线弯折技术，并配备一些列菲涅尔透镜，能够根据太阳光的位置采集适量的自然光。
在黎明的时候，采集低角度自然光，正午的时候拒绝高强度太阳光线，一天当中给你最舒适的视觉享受。
∙光线传输
索乐图导光管采光系统管道采用了具有99.7%的超高反射率七彩无极限材料，重新定义了自然光采光范围，以最少的光损失传输光线，突破空间的限制，将光线传输到最难到达的地方。
∙光线输出
您只要轻触开关，通过日光调节组件，我们对太阳光的控制变得更加随心所欲。
其中七彩无极限有独特的光谱反射特征，管道为您尽可能的再现各种纯净色彩。
作为导光管采光系统的开创者，索乐图导光管近30年来日臻完善的技术和设计的不懈追求，使我们的未来和我们产品一样更加光明。
我们相信，一旦您见过索乐图的产品，就会明白其卓越不凡。
了解索乐图更多信息，可以登入网站查看。
管道式日光照明系统-光导照明
卓越的色彩再现
增强铝
增强银
Spectralight®七彩无极限 接近100 CRI!
释放区
经设计的光线漫射
阻止UV传输 光学透镜提供卓越的效果 设计得可确保视觉舒适度
日光控制
日光调光器™让您可以控制日光水平 0-10 V选项允许整合到控制系统中
Solatube TDD 突破性的专利技术：
◆ 零能耗：物理传导，可完全取代白天的电力照明，无能耗。
◆ 节能环保：安装光导照明后，可以降低建筑物内部80%以上白 天照明能耗和10%以上的空调制冷消耗；同时，也减少了大量二氧 化碳和其他污染物的排放。一次性投资，节约能源，提高效益。
◆ 自然健康：光源取自自然光线，柔和、均匀，全频谱、无闪 烁、无眩光、无污染，滤除有害辐射。
索乐图solamaster?日光大师系列12套12套solatube21c530mm日光照明系统配套有optiview?梦幻漫射器35套梦幻漫射器35套solatube21o530mm日光照明系统重庆百事可乐重庆百事可乐?百事可乐在中国第一个运用自然光照明的项目?为亚洲最大的百事灌装工厂提供车间及办公室300400lx日间照明?创造一个节能高科技的具有标志意义的绿色工厂杭州钱江经济开发区能源与环境产业园中国浙江德芙工厂2008年奥运会国家体育馆工程?地下室垃圾压缩存储机房?将健康太阳光引入地下?把异味排放到室外创造一个健康的舒适的工作环境?节约能源办公北京航天城厂房北京航天城卫星总装测试试验楼ait?将日光用于照明节约能源减少运营开支?给员工创造一个更健康更人性化的工作环境联兴盛业印刷有限公司原料库房印刷车间中国北京联兴盛业印刷有限公司原料库房印刷车间中国北京中国国家体育馆中国北京体育馆北京科技大学体育馆2008年北京奥运会柔道跆拳道场馆中国北京北京科技大学体育馆2008年北京奥运会柔道跆拳道场馆中国北京北京科技大学体育馆2008年北京奥运会柔道跆拳道场馆?北京科技大学体育馆在奥运会期间用于柔道跆拳道比赛?该项目使用了148套索乐图21c530mm日光照明系统?使赛场内光线柔和且满足绿色奥运的主题要求北京动物园动物笼舍与卫生间?将自然光线引入一层昏暗的鸟舍?使鸟舍如同在自然环境之中?整个空间和谐美观动物们感觉回到自然的空间内显得生机勃勃北京师范大学附属实验中学同济大学厦门太古可口可乐奥林匹克森林公园地下空间应用广州亚运开幕式广场别墅地下室地下车库平顶佛山机场办公楼侧墙安装济南园博园展馆苏州工业园档案馆某工厂使用索乐图日光照明装置的室内效果办公环境苏州某知名环保节能楼使用索乐图日光照明装置欧莱雅培训教室北京某车饰公司印刷厂苏州建筑设计院使用索乐图管道日光照明装置办公场所工业场所室外实拍办公环境山东总经销济南乐图日光科技有限公司与您共创低碳的明天053188165999中国部分工程案例北京奥运会跆拳道柔道馆北京科技大学上海世博会ef地块vip会所上海上海世博会国家电网馆上海中国科技馆新馆北京重庆南昌百事可乐绿色工厂重庆南昌三角轮胎集团厂房山东威海苏州可口可乐罐装厂苏州大连固特异绿色工厂大连杭州绿色科技馆杭州内蒙古蒙古王酒业内蒙古苏州赛德设计院苏州北京动物园工程北京北京地铁运营有限公司车辆厂工程北京2008年奥运会奥运
索乐图导光管应用：北京化工大学
北京化工大学新校区体育馆位于校园南侧主入口轴线以西，建筑呈西南-东北走向，主体量由四条弧线定义而成，与校园内道路及空间走势相协调，由训练馆、可容纳4000人的球类比赛馆和游泳馆三部分组成。
体育馆建筑以透明玻璃为主的里面处理加上若干冲破界面而出的“玻璃盒子”造成动势，内部容纳各类训练功能，与前方景观湖、运动场、生活区及群山之间构成强烈的视觉互动。
进入里面我们发现主赛场上空的通风管道和喷淋管道密布，安装了116套330DS日光照明系统，导光管长5米，漫射器距离地面19米。
通过屋面定位、
地面定位及配合使用角度适配器，从而达到日光照明系统整体排布均匀的效果。
魏总在参与《Solatube On The Scene-北京化工大学》的拍摄时提到，在
考量一个优秀的产品服务商时，如果首要考虑的是价格，那么从一开始所做的
决定可能就是错误的。
价格固然重要，而价格之外的价值才是品牌的核心竞争力。
抬头仰望这些均匀排布的导光管会发现，最后一节的管道有大有小，这是怎么回事呢？
小的管道是标准的索乐图日光照明系统330DS，管道直径530mm，而大的管道是08年奥运会时特别定制的（第一代扩光器的雏形），管道直径830mm，用在这个大跨度挑高空间再合适不过了。
在第一代扩光器的基础上，经过了几代的变革和研发，就有了日光照明系统M74DS昊明系列的扩光器，由36个反射面构成，不仅能实现光线汇聚，而且传输距离更远，减少侧墙上部的光通量和吊顶平面上的光线损失量。
正如建筑大师路易斯·康所说，“我们得益于光而生存，通过光我们感受到季节的变化，对我而言，自然光是唯一能使建筑成为艺术的光。
”。
索乐图光导照明-----地下空间照明的首选
电话：400-8866-941
索乐图光导照明——地下空间照明的首选
随着建筑用地日益匮乏，无论是商业综合体还是办公空间，都有向地下空间延伸的趋势，这一形势，也促进了地下空间的多样化，对于地下空间，照明的选择尤为重要，采用自然光照明的索乐图光导照明系统无疑是地下室采光的首选。
由于地下空间远离外部环境，采光条件及光照差，在地下空间活动或生活的人们，会有一种压抑之感，再加上通风条件差，室内空气混浊，长此以往会对人们的身心健康造成众多不利影响。
电话：400-8866-941
电话：400-8866-941
电话：400-8866-941。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上海升叶节能环保科技有限公司 销售电话：134 2506 7974
苏州中节能索乐图日光科技有限公司
中节能实业发展有限公司和索乐图®国际的合资公司 专注于管道日光照明系统在中国的研发、生产和销售
中节能实业发展有限公司
是国务院国资委直属的中央企业中国节能环保集团公司的控股子公 司，是一家专业从事节能环保产业的实业投资公司。 中节能实业发 展有限公司充分依托中国节能环保集团在节能环保领域的主导优势 及国家产业政策支持的政策优势，实现公司在节能环保领域行业内 的示范和引领作用。
传输区 卓越的色彩再现
铝
银
Spectralight®七彩无极限
接近100 CRI!
释放区
经设计的光线漫射
光学透镜提供卓越的效果 设计得可确保视觉舒适度 消除眩光
日光控制
日光调光器™让您可以控制日光水平 0-10 V选项允许整合到控制系统中
操控日光照明
使用调光器实现全能的日光调节
可在8秒钟以内即可实现光线输出100 -2%的调节
紫外线检测报告
得热系数检测报告
折减系数检测报告
显色指数检测报告
■规格尺寸与型号 530mm(330DS、750DS) 350mm(290DS) 250mm(160DS)
索乐图管道式日光照明系统应用场所
体育馆 各种厂房 地下室、地下车库 艺术馆、科技馆 学校 顶层办公室 超市
Greenheck Fan（加利福尼亚州）
330DS采光罩
Байду номын сангаас
竞争者产品
仿冒品的采光罩易老化，影响采光效果。 原因是其采用覆膜的方式去除紫外线，薄膜 脱落后，加快了采光罩乳化。
传输区
Spectralight®七彩无极限管
一次反射率达99.7% 内壁不反射红外线波段 提供卓越的色彩再现 传输阳光最长18 m 可使日光弯曲0-90°，避免结构障碍
JWD骏地设计院
天津达仁堂
广州百事 可乐
北京中国节能环保 集团董事长办公室
杭州中烟厂房
中国部分项目工程
北京 2008奥运会柔道馆、跆拳道馆 中国科技馆新馆 北京动物园 北京地铁车辆厂 北京航天城精密机加厂房 北京航天城卫星总装测试试验楼 北泡轻钢餐厅 北京金自天正智能公司厂房 北京节能中心办公楼走廊 北京联兴盛业印刷有限公司厂房 上海 上海世博会电网馆 上海世博会EF地块VIP会议厅 上海大众动力总成有限公司 上海市委党校 上海骏地建筑设计有限公司办公楼 上海3M 上海宜家
供视觉刺激
提升建筑水准
创造有审美愉悦感的空间 可用于提升优秀建筑和室内装潢
日光照明策略
索乐图日光照明系统 （TDD） 益处：
·高效一致且可控制 ·几乎可在任何气候环境 下照亮任何空间 ·屋面结构影响最小 （<2%） ·热性能卓越 ·采用高度灵活的模块系 统，潜在价值无限 ·防漏设计 ·成本有效 ·挑战：
休息室、餐厅、活动室 和健身区
所安装的产品：
12套索乐图330DS-C 20套索乐图330DS-O
Brockway-Smith公司（马萨诸塞州）
办公室和咖啡区 所安装的产品：
30套索乐图 330DS-C 带OptiView®漫射器 反射管长达6.7米
2008北京奥运会
奥运会柔道和跆拳道馆
关掉灯，打开太阳，节约能源
真正实现零碳排放
员工生产力 商场销售额 学生考试成绩 注意力缺失症（ADD） 和抑郁症
“太阳光是一种良药”
日光照明是一种艺术
建筑设计可促进人这一高级动物的成长
警觉度与睡眠周期 生长与发育周期 神经功能 免疫功能
日光是可靠的光源
可设计用于提供环境照明 通过动态变化（如明暗、颜色、强度变化和闪光）提
仓库、制造、装运和接收区 （约9300平方米）
所安装的产品： 314套索乐图330DS-O
17万平方米梅西和布鲁明戴尔百货公司仓库 所安装的产品：
784套索乐图330DS -O
Magnolia小学
250平方米的图书馆和多媒体室 所采用的产品：
14套索乐图330DS-C
White Bear游泳网球健身中心（明尼苏达州）
·？？？
绿色建筑和LEED®认证
索乐图管道式日光照明系统可以为绿色建筑设计增加 得分。
索乐图®日光照明系统可提供各种LEED得分。 索乐图能够帮助获得LEED-NC（2.1版）认证：
日光照明和外观（1分） 优化能耗性能（1-10分） 循环利用（1-2分） 当地/地区材料（1分） 系统可控性（1-2分） 设计创新（1-4分）
索乐图国际
是一家1990年创立，总部位于加利福尼亚的国际企业，致力于提供 全球最好的日光照明产品。其产品具有十几项国际专利技术，每年 全球销售数量在二、三十万套以上，从1991年第一套产品上市至今 已逾19年，并革命性创造并引导着民用和商用日光照明工业。通过 在日光照明这一最悠久、最好的光源的使用技术上不断革新，索乐 图开创了一个全新的自然采光的新天地。
江苏 苏州建设局办公楼节能改造项目 苏州太湖文化论坛 苏州赛德设计院 苏州尚美国际化妆品有限公司（欧莱雅生产 基地） 苏州慈济慈善志业中心 苏州工业园区档案管理中心 苏州中新公用热电能服务有限公司办公楼 老虎粉末涂料制造（太仓）有限公司 其他地区 浙江节能生态产业园（临平） 浙江节能科技馆 杭州市第六人民医院 浙江中烟工业有限公司 百事可乐公司办公楼、生产厂房 大连固特异轮胎公司办公室，厂房 航天五院（天津基地） 石家庄华北制药集团先泰药业 蒙牛公司办公楼会议室
索乐图®日光照明系统
突破性专利技术
■规格尺寸与型号 530mm(330DS、750DS) 350mm(290DS) 250mm(160DS)
捕获区
Raybender® 3000光线弯折技术
已获专利的日光捕获采光罩透镜
使低角度阳光转向
拒绝夏季正午时分的强烈阳光
750DS采光罩
提供始终如一的照明和卓越的视觉 舒适度
148 套 750 DS 日光照明系统 使用调光器实现全方位的日光调节
北京科技大学体育馆 中国，北京
苏州市建筑设计院
天津银监局
苏州工业园区档案 管理中心
广州老干部活动中心
中国国家体育馆 中国，北京
重庆百事可乐
办公室, 厂房
杭州钱江经济开发区能源与环境产业园 中国，浙江
北京地铁维修厂
