综合布线系统施工要点资料
综合布线系统施工要点

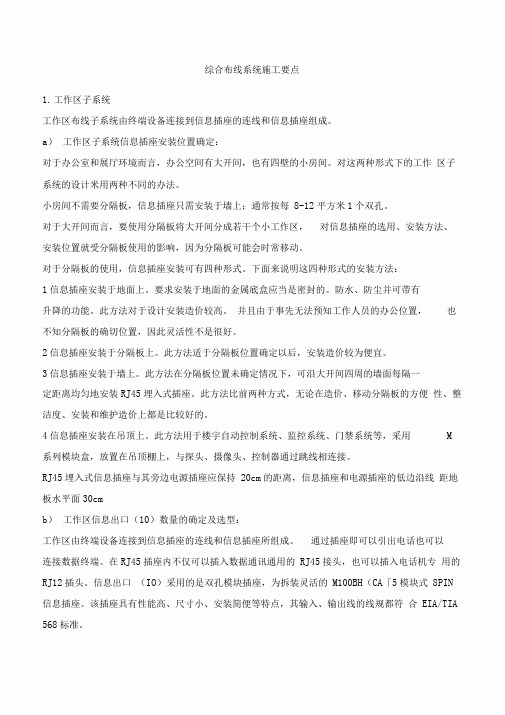

综合布线系统施工要点1.工作区子系统工作区布线子系统由终端设备连接到信息插座的连线和信息插座组成。
a）工作区子系统信息插座安装位置确定：对于办公室和展厅环境而言，办公空间有大开间，也有四壁的小房间。
对这两种形式下的工作区子系统的设计米用两种不同的办法。
小房间不需要分隔板，信息插座只需安装于墙上；通常按每8-12平方米1个双孔。
对于大开间而言，要使用分隔板将大开间分成若干个小工作区，对信息插座的选用、安装方法、安装位置就受分隔板使用的影响，因为分隔板可能会时常移动。
对于分隔板的使用，信息插座安装可有四种形式。
下面来说明这四种形式的安装方法：1信息插座安装于地面上。
要求安装于地面的金属底盒应当是密封的。
防水、防尘并可带有升降的功能。
此方法对于设计安装造价较高。
并且由于事先无法预知工作人员的办公位置，也不知分隔板的确切位置，因此灵活性不是很好。
2信息插座安装于分隔板上。
此方法适于分隔板位置确定以后，安装造价较为便宜。
3信息插座安装于墙上。
此方法在分隔板位置未确定情况下，可沿大开间四周的墙面每隔一定距离均匀地安装RJ45埋入式插座。
此方法比前两种方式，无论在造价、移动分隔板的方便性、整洁度、安装和维护造价上都是比较好的。
4信息插座安装在吊顶上。
此方法用于楼宇自动控制系统、监控系统、门禁系统等，采用M 系列模块盒，放置在吊顶棚上，与探头、摄像头、控制器通过跳线相连接。
RJ45埋入式信息插座与其旁边电源插座应保持20cm的距离，信息插座和电源插座的低边沿线距地板水平面30cmb）工作区信息出口（10）数量的确定及选型：工作区由终端设备连接到信息插座的连线和信息插座所组成。
通过插座即可以引出电话也可以连接数据终端。
在RJ45插座内不仅可以插入数据通讯通用的RJ45接头，也可以插入电话机专用的RJ12插头。
信息出口（IO）采用的是双孔模块插座，为拆装灵活的M100BH（CA「5模块式8PIN 信息插座。
该插座具有性能高、尺寸小、安装简便等特点，其输入、输出线的线规都符合EIA/TIA 568标准。
综合布线知识点范文
综合布线知识点范文综合布线是指将局域网的各种网络设备连接起来并提供稳定和高效的数据传输的技术和方法。
在现代企业和家庭网络中，综合布线是建立可靠和高速网络连接的基础，它不仅影响到网络的性能和可靠性，还关系到日常办公和生活的顺利进行。
综合布线的知识点如下：1.布线系统的组成部分：综合布线系统一般由布线井、线缆、插座、配线架、交换机等组成。
布线井用于集中管理和分配线缆，线缆用于传输信号，插座用于连接设备，配线架用于组织和管理线缆，交换机用于连接网络设备。
2.布线的分类：3.线缆的种类：常见的线缆种类包括双绞线、光纤和同轴电缆等。
双绞线是最常用的线缆类型，可以分为屏蔽双绞线（STP）和无屏蔽双绞线（UTP）。
光纤具有高速、大带宽和抗干扰能力强的优点，适用于长距离传输。
同轴电缆一般用于电视信号的传输。
4.线缆的规格和等级：线缆通常有不同的规格和等级，如Cat 5、Cat 6、Cat 6A等。
这些规格和等级决定了线缆的传输能力和传输距离。
通常情况下，规格越高、等级越好的线缆能够提供更高的传输速度和更远的传输距离。
5.线缆的敷设方式：线缆可以通过不同的敷设方式进行安装，如架空敷设、地下敷设和隧道敷设等。
敷设方式的选择取决于具体的应用场景和建筑环境。
6.线缆的连接方式：线缆的连接方式一般有两种：直接连接和交叉连接。
直接连接适用于将终端设备连接到配线架上，而交叉连接则适用于将不同的配线架或交换机进行连接。
7.布线系统的管理和维护：8.综合布线的标准：综合布线是构建现代化企业和家庭网络的关键技术之一，它对于保持网络的高性能和高可靠性至关重要。
掌握综合布线的知识点，能够有效地规划、设计和维护网络，提供高速、稳定和安全的数据传输服务。
综合布线施工方案要点
综合布线施工方案要点
在进行综合布线工程时，一个完善的施工方案至关重要，它直接影响到整个布
线系统的性能和稳定性。
以下是一些关键要点，有助于确保综合布线施工的顺利进行和最终实现预期效果。
1. 网络拓扑规划
合理的网络拓扑规划是一个成功的综合布线工程的基础。
在开始施工前，应仔
细评估场地布局、用户需求等因素，设计出适合的网络拓扑结构，包括主干、分支、末端等各部分的布局。
确保布线路径清晰、合理，避免冗余和混乱。
2. 线缆选择
在选择线缆时，应根据实际需求和使用环境选择适合的类型。
考虑网络速度、
传输距离、抗干扰能力等因素，选择合适的线缆规格和材质，确保信号传输的稳定性和可靠性。
3. 综合布线设备
在布线过程中，需要使用各种综合布线设备，如连接器、配线架、标签等。
选
择高质量的设备，按照规范进行安装和连接，确保设备的性能和可靠性。
4. 安全考虑
在进行综合布线施工时，安全始终是首要考虑因素。
施工人员应遵守相关安全
规范，佩戴必要的个人防护装备，确保施工过程中不会发生意外或造成人员伤害。
5. 施工质量检验
完成综合布线施工后，应对整个系统进行全面的质量检验。
检查线缆连接是否
牢固、设备是否正常运行等，确保整个系统符合设计要求，并且能够正常工作。
结语
综合布线施工是一个关键的工程环节，它直接影响到整个网络系统的性能和稳
定性。
通过合理规划、精选材料、安全施工和质量检验，可以确保综合布线工程的顺利进行和最终取得成功。
在实施综合布线工程时，务必严格按照施工方案要点进行操作，以确保工程质量和效果的达标。
综合布线系统工程的主要施工技术措施及施工方法
综合布线系统工程的主要施工技术措施及施工方法（一）线槽、线管施工1、预埋盒（1）、预埋盒底边离装修后地面300mm高，应与墙体可靠牢固，边框应横平紧直。
（2）、盒口与装修后墙面平齐（凹进去时，应小于5mm），并与线管固牢。
（3）、预埋盒附近应该有电源插座，且离开电源大于150mm。
（4）、两个并排的预埋盒之间若用线管连接，线管在预埋盒及线槽内露出部分应小于5mm（含管口护套）。
2、线管（1）、线管在吊顶内走捷径沿墙暗埋，并与DVD插座预埋盒相连接。
敷设中应尽量减少弯头数目，一般从预埋盒到水平线槽之间的弯头数目小于3个，否则应加分线盒。
（2）、线管弯头处的转弯半径不能太小，应大于50mm。
（3）、线管在吊顶内敷设时，与楼顶、梁等固定点不应太少，以免下坠，两固定点间距离应小于2m。
（4）、线管与线槽和预埋盒要固牢（螺母固定或焊接），并在管口处套上塑料护套。
（5）、线管敷设应该避开强电线路、日光灯和动力设备以及障碍物。
（6）、所有线管在敷设时，管内应预留铁丝16#，以便于敷设电缆。
（7）、两段线管连接时，两端管口应平齐，管内应无杂物，外套管应与两管焊牢。
3、水平线槽（1）、两段线槽的连接：要加厚度为1.5-2mm的水平线槽连接件，包在水平线槽接缝处，用圆头螺钉（头在线槽内尾朝外）固牢。
（2）、线槽的支撑：每米长设一个三角架支撑点，三角架不应脱离线槽。
（3）、线槽走势：应该避开强电线路、日光灯和动力设备，避开障碍物时要平滑过渡，不能有陡变或扭曲现象。
（4）、弯通、三通应该有过渡段，保证线缆有较大的转弯半径。
（5）、水平线槽应可靠接地。
4、垂直线槽垂直线槽安装在线槽架上，垂直干缆固定在线槽内的线缆桥架上，垂直线槽不应承担垂直干缆的重量，并应可靠接地。
综合布线施工方案
综合布线施工方案一、综合布线技术要求1.布线系统分类：根据传输介质的不同，将布线系统分为电力布线系统、通信布线系统、数据布线系统和综合布线系统等。
2.布线系统结构：布线系统由用户设备接入区、水平布线区和垂直布线区组成。
设备接入区是用户设备与布线系统连接的区域；水平布线区是指连接设备接入区和主线区的水平布线；垂直布线区是指连接主线区和机房之间的垂直布线。
3.布线系统标准：按照相关标准和规范进行综合布线设计和施工，确保布线系统的可靠性、稳定性和扩展性。
4.布线系统要求：布线系统的损耗和串扰要低，带宽要宽，安全性要高，施工工艺要规范。
二、综合布线施工步骤1.工程准备阶段：包括施工队伍的组建、工程人员的培训和相关施工材料的采购。
2.布线系统设计：根据建筑物的结构和用户的需求，制定综合布线系统设计方案，并编制相关施工图纸。
3.施工前的准备工作：包括现场勘测和环境预处理，确保施工条件符合要求。
4.安装主线桥架：根据设计要求，在建筑物内安装主线桥架，确保布线系统的结构和位置。
5.安装水平布线：根据设计要求，在主线桥架上安装水平布线，包括电力线路、通信线路和数据线路等。
6.安装设备接入区：根据设计要求，在用户设备接入区域内安装终端设备和配线模块，完成设备与布线系统的连接。
7.安装垂直布线：根据设计要求，在机房和主线桥架之间安装垂直布线，包括电力线路、通信线路和数据线路等。
8.系统测试和调试：对布线系统进行功能测试和性能测试，确保布线系统的正常运行。
9.系统验收和交付：对布线系统进行验收和交付，包括验收测试和使用培训等。
10.施工总结和维护：对综合布线施工过程进行总结，并制定相应的维护计划，保证布线系统的稳定性和可靠性。
三、综合布线施工注意事项1.施工材料的选择：选择符合相关标准和规范要求的施工材料，确保施工质量。
2.施工人员的技能要求：施工人员要具备相应的综合布线施工技能，熟悉施工工艺和操作规程。
3.施工现场的管理：施工现场要进行严格的管理，确保施工过程的安全和规范。
综合布线施工要求汇总
一、弱电综合布线概述综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。
通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连的综合布线。
它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。
综合布线由不同系列和规格的部件组成,其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。
这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级。
随着全球计算机技术、现代通信技术的迅速发展，人们对信息的需求也是越来越强烈。
这就导致具有楼宇管理自动化(BA，BuildingAutomation)、通信自动化(CA，CommunicationAutomation)、办公自动化(OA，OfficeAutomation)等功能的智能建筑在世界范围蓬勃兴起。
而综合布线系统正是智能建筑内部各系统之间、内部系统与外界进行信息交换的硬件基础。
楼宇综合布线系统(PDS)是现代化大楼内部的"信息高速公路"，是信息高速公路在现代大楼内的延伸。
二、综合布线的特点综合布线同传统的布线相比较,有着许多优越性,是传统布线所无法相比的。
其特点主要表现在它具有兼容性、开放性、灵活性、可靠性、先进性和经济性。
而且在设计、施工和维护方面也给人们带来了许多方便。
(1)兼容性：综合布线的首要特点是它的兼容性。
所谓兼容性是指它自身是完全独立的而与应用系统相对无关,可以适用于多种应用系统。
过去,为一幢大楼或一个建筑群内的语音或数据线路布线时,往往是采用不同厂家生产的电缆线、配线插座以及接头等。
例如用户交换机通常采用双绞线,计算机系统通常采用粗同轴电缆或细同轴电缆。
这些不同的设备使用不同的配线材料,而连接这些不同配线的插头、插座及端子板也各不相同,彼此互不相容。
综合布线施工质量控制要点
综合布线施工质量控制要点开展综合布线施工是现代化建筑中不可或缺的一环。
综合布线的质量直接关系到网络通信的质量和运行效率，因此，合理的施工质量控制是非常重要的。
本文将从八个方面探讨综合布线施工质量控制的要点，帮助读者全面了解和掌握相关知识。
一、设计要合理在进行综合布线施工前，合理的设计是必不可少的。
设计要满足现代化建筑需求，同时要考虑到安全性、可靠性和易维护性等方面。
因此，在进行布线施工前，应仔细评估建筑物的网络需求和布线方案，确保设计方案符合实际需求。
二、材料要优质优质的材料是综合布线施工的基础。
在选择材料时，应注重品质和可靠性。
优质的线缆和插座具有更好的导电性和耐用性，能够更好地保证信号的传输质量和设备的使用寿命。
三、施工要规范规范的施工流程是确保综合布线施工质量的关键。
施工人员应按照相关标准进行工作，确保每一个步骤都得到正确执行。
在施工过程中，应注意杜绝一切违规行为，保证施工的安全和质量。
四、测试要全面全面的测试是确保综合布线施工质量的重要环节。
在施工完成后，应对布线系统进行全面的测试。
测试内容包括信号传输质量、电磁干扰、网络带宽等多个方面。
通过全面的测试，可以及时发现问题并进行调整和修复，保证网络通信的质量和稳定性。
五、保修要及时及时的保修是综合布线施工质量控制的重要环节。
在布线系统使用过程中，如果出现故障或问题，应及时进行维修和保养。
保修期内，施工单位应积极响应并及时处理问题，确保综合布线系统的正常运行。
六、管理要严格严格的管理是综合布线施工质量控制的基础。
施工单位要建立健全的管理制度和规范，明确责任分工和工作流程，加强对施工人员的培训和监督，提高施工质量和效率。
七、维护要勤快维护工作是综合布线施工质量控制的持续过程。
布线系统在长时间使用过程中，可能会出现故障和损坏，需要及时进行维护和保养。
定期巡检和维护可以及时发现和修复问题，保证综合布线系统的正常运行。
八、升级要跟进随着科技的不断发展，综合布线施工也需要不断升级和跟进。
综合布线系统基础知识及施工要点
综合布线系统基础知识及施工要点一、综合布线是什么？所谓综合布线系统，就是一套用于建筑物内或建筑物群之间的、模块化的、灵活性极高的信息传输通道，是一个支持语音、图形、影像等各种信息传输的布线系统。
它能够实现多产品的兼容，模块化更新、拓展和重组，既满足了用户对现代化系统的要求又节约了维护成本。
综合布线一般采用高品质标准材料，统一进行规划设计，采用标准化的组合压接方式组成一套完整的布线系统，所以综合布线系统是现代化互联智能控制系统的重要组成部分，是互联网络的基础。
二、综合布线系统的组成综合布线系统采用是开放式的星型拓扑结构，在该结构中各个分支的子系统都是相对独立的作业单元。
综合布线系统由六个子系统组成：工作区子系统、水平区干线子系统、管理间子系统、垂直干线子系统、设备间子系统和建筑群子系统。
综合布线系统一般由几种不同功能的部件组成，包括传输介质（非屏蔽双绞线、大对数电缆和光纤等）、设备连接硬件（如配线架、连接转换器、适配器、标准信息插座、插头等）以及相适应的电器保护设备等。
这些部件构成各种不同功能子系统，它们都有各自的具体职能，采用通用标准建设，这样就易于整个系统的构建，而且可以根据实际需求变化不断完善升级。
随着现代技术的发展，智能化设备对互联网络的依赖越来越严重，人们对综合布线的意识和要求不断提高，相信综合布线技术的开放性、可靠性和兼容性会进一步提高。
1.工作区子系统（Work Location )工作区子系统主要负责完成各个信息点与设备终端的匹配与连接。
该系统主要包括机房内各服务器分布下来的面板及信息插座（FD-TO)、连接信息插座和终端设备的跳线和适配器等非有源配件。
其中，现代化的信息插座都应该支持多种多媒体设备，包括计算机、电话、数据终端和显示器等（为这些设备预留的相关物理接口可以统称成为信息点，有时具体来讲信息点可以指代计算机，语点可以指代电话机）。
其中双绞线可分为屏蔽双绞线与非屏蔽双绞线（UTP)，大多数局域网采用非屏蔽双绞线作为局域网内传输介质来组网，网线则由一定距离长度的双绞线与RJ45头（俗称“水晶头”的一种，为塑料接头）组成。
综合布线系统基础知识及施工要点
前言：综合布线系统对于刚入门的新手来说一头雾水，感觉很抽象，本文全面介绍一下综合布线系统的基础知识。
正文：一、综合布线是什么？所谓综合布线系统，就是一套用于建筑物内或建筑物群之间的、模块化的、灵活性极高的信息传输通道，是一个支持语音、图形、影像等各种信息传输的布线系统。
它能够实现多产品的兼容，模块化更新、拓展和重组，既满足了用户对现代化系统的要求又节约了维护成本。
综合布线一般采用高品质标准材料，统一进行规划设计，采用标准化的组合压接方式组成一套完整的布线系统，所以综合布线系统是现代化互联智能控制系统的重要组成部分，是互联网络的基础。
二、综合布线系统的组成综合布线系统采用是开放式的星型拓扑结构，在该结构中各个分支的子系统都是相对独立的作业单元。
综合布线系统由六个子系统组成：工作区子系统、水平区干线子系统、管理间子系统、垂直干线子系统、设备间子系统和建筑群子系统。
综合布线系统一般由几种不同功能的部件组成，包括传输介质（非屏蔽双绞线、大对数电缆和光纤等）、设备连接硬件（如配线架、连接转换器、适配器、标准信息插座、插头等）以及相适应的电器保护设备等。
这些部件构成各种不同功能子系统，它们都有各自的具体职能，采用通用标准建设，这样就易于整个系统的构建，而且可以根据实际需求变化不断完善升级。
随着现代技术的发展，智能化设备对互联网络的依赖越来越严重，人们对综合布线的意识和要求不断提高，相信综合布线技术的开放性、可靠性和兼容性会进一步提高。
1.工作区子系统（Work Location )工作区子系统主要负责完成各个信息点与设备终端的匹配与连接。
该系统主要包括机房内各服务器分布下来的面板及信息插座（FD-TO)、连接信息插座和终端设备的跳线和适配器等非有源配件。
其中，现代化的信息插座都应该支持多种多媒体设备，包括计算机、电话、数据终端和显示器等（为这些设备预留的相关物理接口可以统称成为信息点，有时具体来讲信息点可以指代计算机，语点可以指代电话机）。
综合布线系统工程设计与施工—综合布线系统工程施工
10.3.4 综合布线系统缆线敷设
1.电缆敷设的基本要求 （1）为了使施工顺利进行，在敷设电缆前，应在施工现场对设计文件和施工 图纸进行核对，尤其是对主干路由中所采用的缆线型号、规格、程式、数量、 起迄段落以及安装位置，要重点复核，如有疑问时，应及早与设计单位和主 管建设的部门共同协商，予以研究解决，以免耽误工程开展，影响施工进度。 （2）在敷设缆线前，应对已运到施工现场的各种缆线进行清点和复查。 其内容有缆线的型号、规格、程式和数量。根据施工图纸要求、施工组织计 划和工程现场条件等，将需要布放的缆线整理妥善，在其两端应贴有显著的 标签。标签内容有缆线的用途和名称（也可用代号代替）、型号、规格、长 度、起始端和终端地点等，标签上的字迹应清晰、端正和正确，以便按施工 顺序、对号入座进行敷设施工。
10.3.1 施工前准备
在施工前要熟悉掌握和全面了解设计文件和图纸，在现场调查工程环境 的施工条件，编制安装施工进度顺序和施工组织计划等，对设备、器材、仪 表和工具进行检验。设备和器材检验一般要求包括安装施工前，应对工程中 所用的设备、缆线、配线接续部件等主要器件的规格、型号、数量和质量进 行外观检查，详细清点和抽样测试；工程所需要的设备、缆线和配线接续部 件等主要器材的型号、规格、程式和数量都应符合设计规定要求；缆线和主 要器材数量必须满足施工的要求；经清点、检验和抽样测试的主要材料应做 好记录，对不符合标准要求的缆线和器材应单独存放，以备核查与处理测试 仪表的检验和要求包括综合布线系统中的测试仪表应能测试3类、4类、5类对 绞线对称电缆的各种电气性能，其精度要按TIA/EIATSB67中规定的二级精度 要求考虑，如光纤熔接机、电缆心线接续机和切割器等重要且贵重的仪器或 仪表要有专人使用、保管和维修，保证这些仪器或仪表能正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综合布线系统施工要点1. 工作区子系统工作区布线子系统由终端设备连接到信息插座的连线和信息插座组成。
a) 工作区子系统信息插座安装位置确定：对于办公室和展厅环境而言，办公空间有大开间，也有四壁的小房间。
对这两种形式下的工作区子系统的设计采用两种不同的办法。
小房间不需要分隔板，信息插座只需安装于墙上；通常按每8-12平方米1个双孔。
对于大开间而言，要使用分隔板将大开间分成若干个小工作区，对信息插座的选用、安装方法、安装位置就受分隔板使用的影响，因为分隔板可能会时常移动。
对于分隔板的使用，信息插座安装可有四种形式。
下面来说明这四种形式的安装方法：1 信息插座安装于地面上。
要求安装于地面的金属底盒应当是密封的。
防水、防尘并可带有升降的功能。
此方法对于设计安装造价较高。
并且由于事先无法预知工作人员的办公位置，也不知分隔板的确切位置，因此灵活性不是很好。
2 信息插座安装于分隔板上。
此方法适于分隔板位置确定以后，安装造价较为便宜。
3 信息插座安装于墙上。
此方法在分隔板位置未确定情况下，可沿大开间四周的墙面每隔一定距离均匀地安装RJ45埋入式插座。
此方法比前两种方式，无论在造价、移动分隔板的方便性、整洁度、安装和维护造价上都是比较好的。
4 信息插座安装在吊顶上。
此方法用于楼宇自动控制系统、监控系统、门禁系统等，采用M 系列模块盒，放置在吊顶棚上，与探头、摄像头、控制器通过跳线相连接。
RJ45埋入式信息插座与其旁边电源插座应保持20cm的距离，信息插座和电源插座的低边沿线距地板水平面30cm。
b) 工作区信息出口(IO)数量的确定及选型：工作区由终端设备连接到信息插座的连线和信息插座所组成。
通过插座即可以引出电话也可以连接数据终端。
在RJ45插座内不仅可以插入数据通讯通用的RJ45接头，也可以插入电话机专用的RJ12插头。
信息出口(IO)采用的是双孔模块插座，为拆装灵活的M100BH(CAT.5)模块式8PIN信息插座。
该插座具有性能高、尺寸小、安装简便等特点，其输入、输出线的线规都符合EIA/TIA 568标准。
2. 水平区的设计水平布线子系统是将干线子系统线路延伸到用户工作区。
该系统是从各个子配线间出发连向各个工作区的信息插座。
a) 水平线缆路由设计：走廊的吊顶上或地面应安装有金属线槽，进入房间时，从线槽引出金属管，以埋入方式沿墙壁而下(或向上)到各个信息点。
b) 水平线缆的选型：水平部分均采用AMP超五类的水平线传输数据和话音，整个系统具有很好的灵活性，而且对数字电话、可视电话的应用及速度高达100Mbps的多媒体技术的应用均有很好的支持。
AMP超五类线缆是符合EIA/TIA 568标准的第五类线，它在传输数据时，可以在100米范围内保证155Mbps的传输速率，此外也可以传输各种70V直流工作电压及在相应的距离下传输10MHZ及100MHZ速率以内的弱电信号。
3. 干线区的设计垂直主干子系统主要用于各层子配线间与主配线间的连接。
a) 垂直干缆路由设计：竖井中应架设金属线槽，且每隔两米焊一根粗钢筋，以安装和固定垂直子系统的电缆。
竖井中的线槽应和各层配线室之间有金属线槽连通。
b) 垂直干缆:实现计算机主设备、程序交换机(PBX)与各管理子系统的连接，奥亚德工程采用光缆作为主干,每层两个设备间之间用光缆连接。
光缆属于高速率的传输介质，可达千兆以上.其特性与水平子系统所用的同类线材的物理特性相同，被用作计算机、视频图象等高速数据应用的主干传输线缆。
多模光纤其优点为光耦合率高，纤芯对准要求相对宽松。
当弯曲半径大于其直径20倍时不影响信号的传输，是符合IEEE802.5 FDDI和EIA/TIA 568标准的光传输介质，主要用于高速计算机数据的传输，其传输距离可达2公里，带宽高于2G，在保密性、准确性要求高的场合，建议也采用光缆传输，对于距离强电磁干扰源较近的环境，亦需要利用光缆的抗干扰性好的优点。
本方案中根据实际需求，考虑到目前的实用性及将来数据传输量的增长，计算机数据主干采用的是4芯多模光纤；语音部分直接用双绞线从配线架连接信息插座.4. 分配线间的设计管理子系统由交连、互连配线架组成。
管理点为连接其它子系统提供连接手段。
交连和互连允许将通讯线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路，使在移动终端设备时能方便地进行插拔。
分配线间是各管理子系统的安装场所。
分配线间可位于大楼的某一层或以多层共用一个配线间的方式分布，用于将连接至工作区的水平线缆和从主配线间引出的垂直线缆相连接。
对于信息点不是很多，使用功能又近似的楼层，为便于管理，可共用一个子配线间；对于信息点较多的楼层应在该层设立子配线间。
配线间的位置可选在弱电竖井旁边的房间内。
配线间用于安装配线架和计算机网络通讯设备。
(1) 子配线间安装说明：(2) 配线架的选型和安装：5. 主配线间的设计设备子系统由设备间(主配线间)中的电缆、连接器和相关支撑硬件组成，它把公共系统中的各种不同设备互连起来。
该子系统将中继线交叉连接处和布线交叉处与公共系统设备(如PBX)连接起来。
(A) 配线间环境的要求：按照标准的设计要求，配线间尤其是要集中放置设备的设备间，应尽量满足下面的要求：1. 最好将服务电梯安排在设备间附近，以便装运笨重的设备；2. 室温应保持在18℃至27℃之间，相对湿度保持在30%-55%；3. 保持室内无尘或少尘，通风良好，亮度至少达30英尺烛光；4. 安装合适的消防系统(如采用湿型消防系统，不要把喷头直接对准电气设备)；5. 使用防火门，至少能耐火1小时的防火墙和阻燃漆；6. 提供合适的门锁，至少要有一扇窗口留作安全出口；7. 尽量远离存放危险物品的场所和电磁干扰源(如发射机和电动机)；8. 设备间的地板负重能力应为500kg/平方米。
9. 根据结构化布线系统的要求，在配线间安装布线硬件的墙壁上须覆盖涂有阻燃漆的3/4英寸(合1.9cm)厚的背板。
10. PDS系统中典型的配线间，其可以走进人的最小安全尺寸是120x150cm，标准的天花板高度为240cm，门的大小至少为高2.1M，宽1M，向外开。
在主、分配线间，最好有供放置设备的机柜，其大小可按设备的尺寸而定。
在设备间尽量将设备柜放在靠近竖井的位置，在柜子上方应装有通风口用于设备通风。
11. 在配线间内应至少留有二个为本系统专用的，符合一般办公室照明要求的220V电压，电流10A单相三级电源插座。
如果需要在配线间内放置网络设备，则还应根据接线间放置的供电需求，配有另外的带4个AC双排插座的20A专用线路。
此线路不应与其它大型设备并联，并且最好先连接到UPS，以确保对供电及电源的质量。
(B) 配线架的选型配线架全部采用19”快接式配线架和大对数配线架.五. 管线设计建议A. 管线方案1. 水平线子系统的管线方案水平线子系统完成由接线间到工作区信息出口线路连接的功能。
有两种走线方式。
a) 墙上型信息出口采用走吊顶的轻型装配式槽形电缆桥架的方案。
这种方式适用于大型建筑物，为水平线系统提供机械保护和支持。
装配式槽形电缆桥架是一种闭合式的金属托架，安装在吊顶内，从弱电井引向各个设有信息点的房间。
再由预埋在墙内的不同规格的铁管，将线路引到墙上的暗装铁盒内。
结构化系统的布线是放射型的，线缆量较大，所以线槽容量的计算很重要。
按照标准的线槽设计方法，应根据水平线的外径来确定线槽的容量，即：线槽的横截面积= 水平线截面积之和x 3线槽的材料为冷轧合金板，表面可进行相应处理，如镀锌、喷塑、烤漆等。
线槽可以根据情况选用不同的规格。
为保证线缆的转弯半径，线槽须配以相应规格的分支辅件，以提供线路路由的弯转自如。
同时为确保线路的安全，应使槽体有良好的接地端。
金属线槽、金属软管、电缆桥架及各分配线箱均需整体连接，然后接地。
如果不能确定信息出口的准确位置，拉线时可先将线缆盘在吊顶内的出线口，待具体位置确定后，在引到各信息出口。
b) 地面型信息出口采用地面线槽走线方式。
这种方式适用于大开间的办公间，有大量地面型信息出口的情况。
建议先在地面垫层中预埋金属线槽。
主线槽从弱电井引出，沿走廊引向各方向，到达设有信息点的各房间时，再用支线槽引向房间内的各信息点出线口。
强电线路可以与弱电线路平行配置，但需分隔于不同的线槽中。
这样可以向每一个用户提供一个包括数据、语音、不间断电源、照明电源出口的集成面板。
真正地做到在一个清洁的环境下，实现办公室自动化。
由于地面垫层中可能会有消防等其它系统的线路，所以必须由建筑设计单位，根据结构化必须系统的管线设计人员提出的要求，综合各系统的实际情况，完成地面线槽路由部分的设计。
线槽容量的计算也应根据水平线的外径来确定：即：线槽的横截面积= 水平线截面积之和x 3地面线槽也需整体连接，然后接地。
2. 垂直干线子系统的走线设计垂直干线子系统，是由一连串通过地板通孔垂直对准的配线间组成的。
垂直干线的走线设计分为两部分a) 干线的垂直部分垂直部分的作用是提供弱电井内垂直干缆的通道。
这部分采用预留电缆井方式，在每层楼的弱电井中留出专为PDS大对数电缆通过的长方形地面孔。
电缆井的位置设在靠近支持电缆的墙壁附近，但又不妨碍端接配线架的地方。
在预留有电缆井一侧的墙面上，还应安装电缆爬架。
爬架的横档上开一排小孔，大对数电缆用紧绳绑在上面，用于固定和承重。
如果附近有电梯等大型电磁干扰源，则应使用封闭的金属线槽为垂直干缆提供屏蔽保护。
预留的电缆井的大小，按标准的算法，应至少是要通过的电缆的外径之和的3倍。
此外，还必须保留一定的空间余量，以确保在今后系统扩充时不致需要安装新的管线。
b) 干线的水平通道部分水平通道部分的作用是，提供垂直干缆从主设备间到其所在楼层的弱电井的通路。
这部分也应采用走吊顶的轻型装配式槽形电缆桥架的方案。
所用的线槽由金属材料构成，用来安放和引导电缆，可以对电缆起到机械保护的作用，同时还提供了一个防火、密封、坚固的空间使线缆可以安全地延伸到目的地。
其选材算法与水平子系统设计部分的线槽算法一致。
与垂直部分一样，水平通道部分也必须保留一定的空间余量，以确保在今后系统扩充时不致需要安装新的管线。
B. 设备电源管线方案在配线间内至少留有二个为本系统专用的，符合一般办公室照明要求的220V电压，电流10A 单相三级电源插座。
表1. 铁管容纳线缆根数统计表铁管规格 AMP超五类双绞线根数G15 2G20 3G25 6G32 10表2 线槽容纳线缆根数统计表线槽规格 AMP超五类双绞线25 x 25 725 x 50 1575 x 25 2450 x 50 3250 x 100 66100 x 100 13475 x 150 151100 x 200 269150 x 150 303。
