综合布线系统简介
综合布线第1章综合布线系统概述
THANKS FOR WATCHING
感谢您的观看
解决策略与建议
持续更新技术
及时关注网络技术的最新发展，不断升级和更新 综合布线系统，以满足新的传输需求。
优化成本投入
合理规划资金和人力成本投入，实现综合布线系 统的可持续发展。
ABCD
提高施工技术
加强施工技术培训和质量管控，提高施工质量和 数据传输稳定性。
统一管理平台
建立统一的管理平台，实现综合布线系统的集中 管理和维护，提高管理效率。
高成本
传统布线系统需要大量的 线缆、管道和设备，成本 较高。
综合布线系统的发展阶段
模拟通信阶段
01
此阶段主要采用模拟信号传输方式，如电话线路，但传输速率
和稳定性较差。
数字通信阶段
02
随着数字技术的兴起，光纤和双绞线等数字传输介质开始广泛
应用。
智能布线阶段
03
为了满足日益复杂的网络需求，出现了智能布线系统，可以实
可管理性
系统应易于管理和维护，以便 快速定位和解决问题。
标准与规范
TIA/EIA-568-B
商业建筑通信布线标准，定义了通信布线的 性能要求和连接硬件接口标准。
IEEE 802.3
以太网标准，定义了以太网的技术规范和连 接硬件接口标准。
ISO/IEC 11801
信息技术-用户房屋的通用布线标准，为建 筑物内通信布线规定了标准和规范。
现自动化的线缆管理、故障排查和远程监控。
综合布线系统的未来趋势
更高传输速率
随着技术的发展，综合布 线系统的传输速率将进一 步提高，以满足更高带宽 的需求。
无线与有线融合
无线通信技术将与综合布 线系统进一步融合，实现 无线与有线的无缝连接。
综合布线系统简介
适用文档目录第 1章概括 ...................................................- 2 -第 2章系统功能与特色 .........................................- 2 -第 3章系统架构 ...............................................- 3 -第 4章系统构成 ...............................................- 4 -$4.1.工作区子系统 .........................................- 5 -$4.2. 配线 ( 水平 ) 子系统 .....................................- 5 -$4.3.管理区子系统 .........................................- 6 -$4.4.设备间子系统 .........................................- 6 -$4.5. 干线 ( 垂直 ) 子系统 .....................................- 6 -$4.6.建筑群子系统 .........................................- 6 -第 5章产品构成 ...............................................- 7 -$5.1.信息模块 .............................................- 7 -$5.2.面板 / 插座 ............................................- 7 -$5.3.双绞线 ...............................................- 7 -$5.4.跳线 .................................................- 7 -$5.5.光缆 .................................................- 7 -$5.6.光纤跳线 .............................................- 8 -$5.7.光纤尾纤 .............................................- 8 -$5.8.配线架 ...............................................- 8 -综合布线系统第1章概括综合布线是一种模块化的、灵巧性极高的建筑物内或建筑群之间的信息传输通道。
综合布线系统介绍
综合布线系统介绍一、综合布线系统简介综合布线系统的发展首先源自于智能建筑（智能大厦）的出现和发展。
20世纪50年代，经济发达的国家在城市中建新式大型高层建筑时，为了增加建筑的使用功能，提高服务水平，首先提出楼宇自动化的要求，即要求在房屋建筑内装有各种仪表、控制装置和信号显示等设备，并采用集中控制、监视，以便于运行操作和维护管理。
因此，这些设备都需分别设有独立的传输线路，将分散设置在建筑内的设备连接起来，组成各自独立的集中监控系统，这种线路一般称为专业布线系统。
这些系统基本采用人工或初步的自动控制方式，技术水平低，所需的设备和器材品种繁多而复杂，线路数量多，平均长度长，不但增加了工程造价，而且不利于施工和维护。
20世纪80年代以来，随着科学技术的不断发展，尤其是通信、计算机网络、自动控制和图形显示技术的相互融合和发展，高层房屋建筑服务功能的增加和客观要求的提高，传统的专业布线系统已经不能满足要求，为此，发达国家开始研究并推出综合布线系统。
20世纪80年代后期，综合布线系统逐步被引入我国。
近年来我国国民经济持续高速发展，城市中的各种新型高层建筑和现代化公共建筑不断建成，作为信息化社会象征之一的智能化建筑中的综合布线系统，已经成为现代化建筑工程中的热门话题，也是建筑工程和通信工程中设计和施工相互结合的一项重要的内容。
当前社会，一个现代化的大楼内，除了具有电话、传真、空调、消防、动力电线和照明电线外，计算机网络线路也是不可缺少的。
这些布线系统就像一个大楼的神经一样，遍布整个楼宇的每一个角落。
布线系统的对象是建筑物或楼宇内的传输网络，以使话音和数据通信设备、交换设备和其他信息管理系统彼此相连，并使这些设备与外部通信网络连接。
它包含着建筑物内部和外部线路（网络线路、电话局线路）间的民用电缆及相关的设备连接措施。
布线系统是由许多部件组成的，主要有传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路和电气保护设施等，并由这些部件来构造各种子系统。
综合布线系统概述
综合布线系统概述综合布线系统（Structured Cabling System）是一种将各种信息技术设备互联的基础设施，用于传输数据、语音、视频等各种信号。
它是现代建筑中的重要组成部分，负责将不同设备和网络连接在一起，为企业和机构提供高效、可靠、安全的通信和信息交流环境。
综合布线系统主要由光纤、铜缆、连接器、机柜、配线架等组成。
光纤是传输速度快、容量大、抗干扰能力强的一种传输介质，常用于长距离传输和高速网络环境。
铜缆则适用于较短距离的局域网连接，成本较低且安装方便。
连接器是将各种电缆连接到设备或其他电缆上的接头，常见的有光纤连接器、RJ45连接器等。
综合布线系统的基础设施包括机柜和配线架。
机柜是安装各种服务器、交换机等设备的架子，有不同的尺寸和规格可供选择。
配线架是安装和管理各种电缆的框架，用于实现信号的分配和管理。
配线架一般分为水平配线架和垂直配线架，分别用于接入终端设备和连接机柜。
1.数据传输：综合布线系统能够传输各种数据，包括互联网、局域网和广域网等，为用户提供高速、可靠的数据传输服务。
它可以支持各种网络协议和应用，如以太网、光纤通信、VoIP等。
3.视频传输：综合布线系统可以支持安全监控系统、视频会议系统和多媒体展示系统等，实现高清视频信号的传输和监控。
4.网络管理：综合布线系统可以简化网络管理工作，提高网络的可扩展性和可维护性。
通过集中管理和监控，可以快速定位和解决网络问题，降低维护成本。
5.灵活性和可升级性：综合布线系统具有良好的灵活性和可升级性，可以适应不同环境和应用的需求。
当公司扩大规模或需要更高的网络带宽时，可以方便地增加新的设备和电缆，而不需要重新布线，节省了时间和成本。
综合布线系统的设计和安装需要考虑许多因素。
首先，需要根据建筑物的不同区域和用途进行分区，确定每个区域的布线需求和网络容量。
其次，需要根据实际需求选择合适的传输介质和连接器，同时考虑未来的扩展需求。
然后，需要根据标准和规范进行布线设计，包括电缆路径、电缆长度和电缆保护等。
综合布线系统概述
▪ 规模比较大的建筑物，在分配线间与信息插 座之间也可设置中间交叉配线架。
▪ 连接主配线架和分配线架的线缆称为干线， 连接分配线架和信息插座的线缆称为水平线。
综合布线系统的结构示意图
结构化、模块化、标准化、统一化
易设计、易施工、易管理、易扩展、易兼容、易使用
1.1 综合布线系统概述
3. 先进性和扩展性 目前大多数智能建筑综合布线系统，都采用光纤与5 类双绞线电缆及以上综合布线系统，适用于100Mbps以太 网、155MbpsATM网和千兆位以太网，并完全具有适应 未来的语音、数据、图像、多媒体对传输的带宽要求。
4. 合理的网络结构、先进的管理 综合布线系统多采用分层星型拓扑结构，在该结构下， 每个子系统都是相对独立的单元，在改建或扩建时，不会 互相影响。而且只要改变节点连接方式就可使综合布线系 统的结构在星型、总线型、环型、树型等之间进行转换。
1.1 综合布线系统概述
性 能
综合布线系统 价 格 比
传统方式
时间
传统布线与综合布线系统性能价格比曲线
1.1 综合布线系统概述
目前综合布线系统一般是以通信自动 化为主的结构化布线系统。
随着科学的发展，综合布线系统的内 容和工程会逐步提高和完善，形成 能真正充分满足智能化建筑所需的 综合应用系统。
综合布线系统的概念
我国国家标准《智能建筑设计标准》（GB /T50314－2000）中对综合布线系统定义为 “综合布线系统是建筑物或建筑群内部之间的 传输网络。它能使建筑物或建筑群内部的语音、 数据通信设备，信息交换设备，建筑物物业管 理及建筑物自动化管理设备等系统之间彼此相 连，也能使建筑物内通信网络设备与外部的通 信网络相连”。
综合布线系统

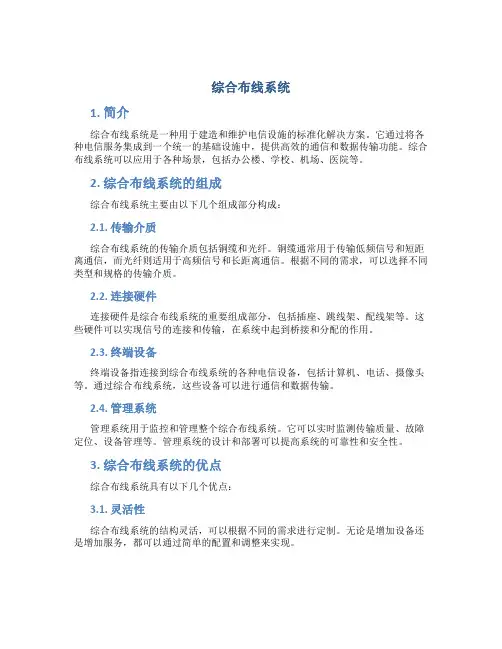

综合布线系统1. 简介综合布线系统是一种用于建造和维护电信设施的标准化解决方案。
它通过将各种电信服务集成到一个统一的基础设施中，提供高效的通信和数据传输功能。
综合布线系统可以应用于各种场景，包括办公楼、学校、机场、医院等。
2. 综合布线系统的组成综合布线系统主要由以下几个组成部分构成：2.1. 传输介质综合布线系统的传输介质包括铜缆和光纤。
铜缆通常用于传输低频信号和短距离通信，而光纤则适用于高频信号和长距离通信。
根据不同的需求，可以选择不同类型和规格的传输介质。
2.2. 连接硬件连接硬件是综合布线系统的重要组成部分，包括插座、跳线架、配线架等。
这些硬件可以实现信号的连接和传输，在系统中起到桥接和分配的作用。
2.3. 终端设备终端设备指连接到综合布线系统的各种电信设备，包括计算机、电话、摄像头等。
通过综合布线系统，这些设备可以进行通信和数据传输。
2.4. 管理系统管理系统用于监控和管理整个综合布线系统。
它可以实时监测传输质量、故障定位、设备管理等。
管理系统的设计和部署可以提高系统的可靠性和安全性。
3. 综合布线系统的优点综合布线系统具有以下几个优点：3.1. 灵活性综合布线系统的结构灵活，可以根据不同的需求进行定制。
无论是增加设备还是增加服务，都可以通过简单的配置和调整来实现。
3.2. 可靠性综合布线系统的组件经过严格测试和认证，具有高可靠性。
其标准化设计和模块化结构使得故障排查和维修更加容易。
3.3. 扩展性综合布线系统可以根据需求进行扩展。
当业务规模增加时，可以通过增加线缆和硬件设备来扩展整个系统，而无需重新构建基础设施。
3.4. 成本效益由于综合布线系统的标准化设计和模块化结构，其部署和维护成本相对较低。
同时，它还可以帮助降低能源消耗和管理成本。
4. 综合布线系统的应用综合布线系统可以应用于各种场景，主要包括以下几个方面：4.1. 办公楼在办公楼中，综合布线系统可以提供稳定和高效的通信服务，满足各种办公需求。
综合布线系统、设备资料介绍资料
02
综合布线系统设计
设计原则与标准
原则
确保系统的先进性、开放性、灵活性 、可扩展性和经济性。
标准
遵循国际标准（如ISO/IEC 11801）和 国内标准（如GB 50311-2016），确保 设计的规范性和可靠性。拓扑结构选择Fra bibliotek星型拓扑
每个设备通过单独的线缆 连接到中心节点，易于故 障诊断和隔离，但成本较 高。
理的布线方案。
预算与资源准备
根据需求分析，制定预算并准备 所需的线缆、管槽、桥架、连接
器等材料和工具。
技术方案设计
根据需求和预算，设计综合布线 系统的拓扑结构、线缆类型、设
备配置等技术方案。
管槽与桥架设计
管槽类型选择
根据布线环境和需求，选择合适的管槽类型，如 PVC管、金属管、桥架等。
管槽布局设计
总线型拓扑
设备沿总线连接，节省线 缆，但故障诊断和隔离较 困难。
环型拓扑
设备连接成环状，提供冗 余，但可能导致管理复杂。
传输介质与接口类型
传输介质
通常使用光纤和铜缆，光纤用于长距离传输，铜缆用于短距 离和高速传输。
接口类型
常见的接口类型包括RJ45（用于铜缆）、SFP/GBIC（用于光纤） 等。
信道与永久链路
校园综合布线系统案例
校园综合布线系统需要满足教学、 科研、办公等多样化的需求。
校园综合布线系统需要具备高速、 稳定、可靠的网络服务，以满足
大量用户同时在线的需求。
校园综合布线系统需要具备可扩 展性和可维护性，以适应未来教
育信息化的发展和变化。
THANKS
感谢观看
酒店综合布线系统需要具备可扩展性和可维护性，以适应未来业务发展和变化。
综合布线系统
在每层楼板上开出一些方孔供电缆通过，钢绳靠墙上的 金属条或地板三脚架固定住。
特点：灵上金属条
电缆绑在钢绳上
水平子系统是每层的配线间至信息插座之间 的部分，由信息插座、水平配线电缆或光纤、 配线设备和跳线（因为一条线路不会一次施工完成，总要
分好几段，也不会是一条直线，有必要的转角，当以上情况出
现时，连接两段之间的引线就叫跳线。）等组成，又称配 线子系统。
特点：在一个楼层上，沿地板或天花板走线。
如图3
3.4 综合布线系统
综合布线系统概述 综合布线系统工程设计 工作区子系统 水平子系统 干线（垂直）子系统 设备间子系统 管理子系统 建筑群子系统
3.4.1 综合布线系统概述
综 合 布 线 系 统 （ Premises Distribution System,PDS ） 是 为 通 信 和 计 算 机 网 络 而 设 计 的，是建筑物内的“信息高速公路”。
垂直子系统主要用于连接各层配线室，并连 接主配线室。
要求：竖井中有金属线槽，且每隔两米焊一 根粗钢筋，以安装和固定垂直电缆。竖井中 的线槽应和各层配线室之间有金属线槽连通。
常用介质是双绞线、光纤
垂直子系统一般设置在一个建筑物的中央位 置，以缩短水平布线的距离
管理子系统到设备间主配线架的最大距离如 图 12所示。
增强型
适用于综合布线系统中配置标准中等的场合，用铜芯电缆组网。 其配置为：每个工作区（站）有两个以上信息插座。每个工作 区（站）的配线电缆均为一条独立的4对双绞线，引至楼层配线 架。采用夹接式（110A系列）或接插式（110P系列）交接硬件。 每个工作区（站）的干线电缆（即楼层配线架至设备总配线架） 至少有3对双绞线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。
通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连的综合布线。
它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。
综合布线由不同系列和规格的部件组成,其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。
这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级。
简介综合布线的英文表达为Structured Cabling System（通俗表达为Cabling System，简称SCS，最早由AT&T提出）或Premises Distribution System（PDS，目前国标采用这一称法）。
综合布线优点：相对于以往的布线，综合布线的特点可以概况为：实用性:实施后,布线系统将能够适应现代和未来通信技术的发展，并且实现话音、数据通信等信号的统一传输。
灵活性:布线系统能满足各种应用的要求，即任一信息点能够连接不同类型的终端设备，如电话、计算机、打印机、电脑终端、电传真机、各种传感器件以及图象监控设备等。
模块化:综合布线系统中除去固定于建筑物内的水平缆线外，其余所有的接插件都是基本式的标准件，可互连所有话音、数据、图象、网络和楼宇自动化设备，以方便使用、搬迁、更改、扩容和管理。
扩展性:综合布线系统是可扩充的，以便将来有更大的用途时,很容易将新设备扩充进去。
经济性:采用综合布线系统后可以使管理人员减少，同时，因为模块化的结构，工作难度大大降低了日后因更改或搬迁系统时的费用。
通用性:对符合国际通信标准的各种计算机和网络拓扑结构均能适应，对不同传递速度的通信要求均能适应，可以支持和容纳多种计算机网络的运行。
综合布线术语（中英文对照）简单介绍下综合布线术语的中英文缩写及对照：ANSI:American National Standards Institute美国国家标准学会AU:Administration Unit 管理单元AUG:Administration Unit Group 管理单元组BAC:Building Automation & Control net建筑物自动化和控制网络B-ISDN:Brand band ISDN 宽带综合业务数字网BMS:Building Management System 智能建筑管理系统CD:Campus Distributor 建筑群配线架ER：Equipment Room 设备间FCC:Fire Alarm System 火灾报警系统FCS:Field Control System 现场总线FDDI：Fiberdistributed Data Interface光纤缆分布式数据接口。
FDMA:Frequency Division Multiple Access频分多址FPD:Fire Public Derice 消防设施FTTB:Fiber To The Building 光纤到大楼FTTC:Fiber To The Curb光纤到路边FTTH:Fiber To The Home 光纤到家庭FW:fire Wall 防火墙PACR：Attonuation to Crosstalk Ratio 衰减与串扰比.GC:Generic Cabling 综合布线GSM:Global System for Mobile communications全球移动通信系统HFC:Hybrid fiber coax 光纤-同轴电缆混合系统I:Interference 串扰IA:Intruder Alarm防盗报警IB：Intelligent Building 智能建筑ICMP:Internet Control Message Protocol控制信息协议IDC:Insucation Displacement Connection绝缘层信移连接件IDF: Intermediate Distribution Frame 分配线架IDS:Industrial Distribution System 工业布线系统IMA:Interactive Multimedia Association交互式多媒体协议IN:Information Network 信息网IO：Information Outlet信息插座IT:Information Technology 信息技术ITU:International Telecommunications Union 国际电信联盟LE:Local Exchange本地交换网MDF: Main Distribution Frame 主配线架MIC：Medium Interface Connector 介质接口连接器MIO:Multiuser Information Outlet 多用户信息插座MMO:Multionedia Outlet 多媒体插座MN-NES:MN-Network Element System 网元管理系统MN-RMS:MN-Region Management System 网络管理系统MO:Managed Object 管理目标 .NEXT：Near End Crosstalk 近端串扰NMS:Network Management System网络管理系统O/E:Optical to Electrical coverter 光电转换器OAM&P:Operation Administration, Maintenance and Provisioning运行、管理、维护和预置OAM:Operation, Administration and Maintenance操作、管理和维护OSI:Open Systems Interconnection开放系统互连OTDK：Optical Time Doman Reflectometer 光时域反射线OTDM:Optical Time Division Multiplexing 光时分复用PA:Power Amphfier 功率放大器PABX:Private Automatic Branch Exchange 程控数字自动交换机Paging :无线呼叫系统PBX:Private Branch exchange 程控用户交换机PDS：Premises Distribution System 建筑物布线系统PSNT：Ponver Sum Next 综合近端串扰PVC: Polyvinyle Chloride 聚氯乙烯PWS:Power system 电源系统ITU-T:International Telecommunication Union-Telecommunication Sector国际电信联盟-电信标准部SC：Subscriber Connector(Optical Fiber Connector) 用户连接器(光纤连接器)SC-D：Duplex SC Connector 双工SC连接器STI:Surface Transfer Impedance 表面传输阻抗ST：Straight Tip 直通式光纤连接器SCS:Structured Cabling System 结构化布线系统SLC:Statelite Commumication 卫星通信SNR:Signal To Noise Ratio 信噪比STB:Set -Top -Box 机顶盒TC:Telecommunication Closet 通信插座TP：Tunst Pair 对绞线TP:Transirion Point 转接点TR:Token Ring 令牌网VI:Video interphone 可视对讲门铃VCS:vIdeo conferphone system 会议电视系统VOD:Video on demand 视频点播布线工具：铜介质信息模块、光纤模块、面板/插座、双绞线、跳线、光缆、光纤跳线、光纤尾纤、配线架、布线工具、桌面终端产品、智能布线箱综合布线注意事项根据多年结构化布线和故障排除的经验，总结出布线时需要注意的几点事项，我们需要在布线时注意这些，这样才能保证我们更顺畅的享受网络。
一．综合布线六点要注意1.硬件要兼容在网络设备选择上，尽量使所有网络设备都采用一家公司的产品，这样可以最大限度地减少高端与低端甚至是同等级别不同设备间的不兼容问题。
而且不要为了省几十块钱而选择没有质量保证的网络基础材料，例如跳线、面板、网线等。
这些东西在布线时都会安放在天花板或墙体中，出现问题后很难解决。
同时，即使是大品牌的产品也要在安装前用专业工具检测一下质量。
2.联线要当当我们完成结构化布线工作后就应该把多余的线材、设备拿走，防止普通用户乱接这些线材。
另外，有些时候，用户私自使用一分二线头这样的设备也会造成网络中出现广播风暴，因此布线时遵循严格的管理制度是必要的。
布线后不要遗留任何部件，因为使用者一般对网络不太熟悉，出现问题时很有可能病急乱投医，看到多余设备就会随便使用，使问题更加严重。
3.防磁为什么电磁设备可以干扰到网络传输速度呢?因为在网线中走的是电信号，而大功率用电器附近会产生磁场，这个磁场又会对附近的网线起作用，生成新的电场，自然会出现信号减弱或丢失的情况。
需要注意的是防止干扰除了要避开干扰源之外，网线接头的连接方式也是至关重要的，不管是采用568A 还是568B标准来制作网线，一定要保证1和2、3和6是两对芯线，这样才能有较强的抗干扰能力。
在结构化布线时一定要事先把网线的路线设计好，远离大辐射设备与大的干扰源。
4.散热高温环境下，设备总是频频出现故障。
为什么会这样呢?使用过计算机的读者都知道，当CPU风扇散热不佳时计算机系统经常会死机或自动重启，网络设备更是如此，高速运行的CPU与核心组件需要在一个合适的工作环境下运转，温度太高会使它们损坏。
设备散热工作是一定要做的，特别是对于核心设备以及服务器来说，需要把它们放置在一个专门的机房中进行管理，并且还需要配备空调等降温设备。
5.按规格连接线缆众所周知网线有很多种，如交叉线、直通线等，不同的线缆在不同情况下有不同的用途。
如果混淆种类随意使用就会出现网络不通的情况。
因此在结构化布线时一定要特别注意分清线缆的种类。
线缆使用不符合要求就会出现网络不通的问题。
布线经验谈：虽然目前很多网络设备都支持DIP跳线功能，也就是说不管你连接的是正线还是反线，它都可以正常使用。
但有些时候设备并不具备DIP功能，只有你在连线时特别注意了接线种类，才能避免不必要的故障。
