比较经典得X线照片附简短说明
胸部疾病基本X线表现 ppt课件
ppt课件
31
第四节
呼吸系统常见疾病的X线诊断
ppt课件 周围型肺癌
32
ppt课件
33
第四节
呼吸系统常见疾病的X线诊断
中央型肺癌（反“S”征）
A
B
ppt课件
30
第四节
呼吸系统常见疾病的X线诊断
2、周围型肺癌：
(1)早期肺癌：肺内 2cm以下的结节影，有分叶，边缘模糊， 部分亦可呈小片状；
(2)进展期肺癌：癌体较大，多在3cm以上。密度一般较均匀， 较大者内部可发生坏死液化形成空洞，肿瘤边缘毛糙，可 呈分叶状，亦可见短细毛刺。侵犯支气管可引起阻塞性肺 炎，呈片状阴影。转移至肺门和纵隔淋巴结则表现为肺门 增大及纵隔旁肿块。邻近胸膜者，可引起瘤体与胸膜间线 性或幕状阴影，称胸膜凹陷征。
X线特点：表现为 密度与骨骼相似的致密
阴影，边缘锐利，可呈
斑点状、星芒状或团块 状。
ppt课件 12
第三节
三、肺门的改变
呼吸系统基本病变的X线表现
1、肺门大小改变：
①肺门增大；②肺门 缩小：
2、肺门密度改变：
多为密度增高性改变。
3、肺门位置改变： 心、肺病变可引起肺 门牵拉或受推移位。
慢性纤维空洞型肺结核
ppt课件 9
第三节
呼吸系统基本病变的X线表现
ppt课件
10
第三节
呼吸系统基本病变的X线表现
二、肺部基本病变
5.肿块
常见于肺部良性肿
瘤及恶性肿瘤 X线特点：表现为
密度如增殖性病变的团
块影。
肺肿块毛刺征 ppt课件
第三节
呼吸系统基本病变的X线表现
二、肺部基本病变 4.钙化 多为病变愈合的一
常见的X线胸片
常见的X线胸片2.梨形心：也称二尖瓣型心，见于二尖瓣瓣膜病变、房间隔缺损、肺动脉瓣狭窄、肺动脉高压与肺源性心脏病等。
胸片特点为：主动脉结小，肺动脉段突出，房室增大。
多由二尖瓣病变导致左房、右室及肺循环负荷增大所致。
2-2-3 图 2-3 梨形心，左房、右室扩大，肺动脉段突出（箭头示），肺纹理增粗。
3. 主动脉型心：又称为靴型心，见于高血压病、主动脉瓣瓣膜病变、法洛氏四联症。
胸片特点为：主动脉结增大，心腰凹陷，心尖下移、隆突并向左增大。
是多种原因引起左心室肥大的共同表现。
4. 纵隔影增宽：见于主动脉夹层、胸主动脉瘤。
其胸片特点为：纵隔影增宽，主动脉壁钙化。
胸主动脉瘤可伴有主动脉根部与升主动脉影增大，主动脉弓迂曲延长；主动脉夹层时有主动脉结突出，心影增大，左侧胸腔积液表现。
2-图 2-4 靴型心，肺动脉段凹陷，主动脉结增宽（箭头），心尖明显左移2-4图2-5 纵隔影增宽，本例为降主动脉增宽、扩张，左心室增大，肺纹理无异常2-6图 2-6 纵隔影增宽，主动脉弓部动脉瘤，主动脉弓明显增宽、扩张。
2-7图 2-7 纵隔影增宽，边缘模糊（本例为主动脉夹层）（三）心血管疾病致肺循环异常的胸片表现1. 肺血增多（图 3-1）：多由左向右分流、动静脉瘘或心排血量增加所致，表现为肺动脉增粗、肺动脉段突出，肺野透明度正常。
2. 肺血减少（图 3-2）：多见于右心排血受阻、肺动脉阻力增高或肺动脉栓赛，表现为肺门动脉影缩小，肺野透明度增加，动脉血管影变细。
3. 肺淤血（图 3-3）：多由二尖瓣狭窄、慢性左心衰等左房压力增高疾病所致，表现为肺血管纹理普遍增粗增多，边缘模糊，肺门影增大，肺野透明度减低。
4. 肺水肿（图 3-4）：一般由急性左心衰、二尖瓣狭窄引起，典型临床表现为呼吸困难伴咳粉红色泡沫痰，胸片示：肺纹理增多、增粗，边缘模糊，伴有片状模糊影，肺野透亮度减低，肺泡肺水肿常见单侧或双侧广泛分布的斑片状、蝶形阴影（蝴蝶征），常融合成片。

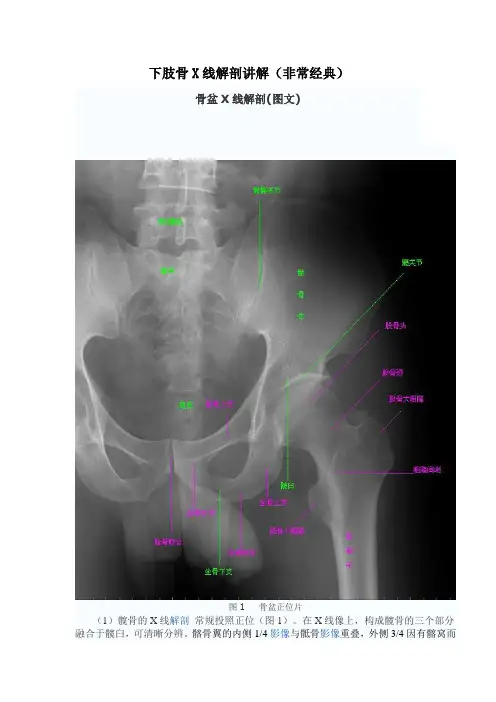

下肢骨X线解剖讲解(非常经典)
下肢骨X线解剖讲解（非常经典）骨盆X线解剖(图文)图1 骨盆正位片（1）髋骨的X线解剖常规投照正位（图1）。
在X线像上，构成髋骨的三个部分融合于髋臼，可清晰分辨。
髂骨翼的内侧1/4影像与骶骨影像重叠，外侧3/4因有髂窝而图1 手骨及腕关节X线像腕骨的X线解剖常规X线片包括腕部后前位及侧位片。
后前位（图2）片上，桡骨下端膨大，它向外下方伸出的尖部为桡骨的茎突。
下端远侧的致密边缘是腕关节面，与它相对的腕骨是手舟骨和月骨，其间相隔的透亮带是桡腕关节间隙的外侧半。
尺骨下端的膨大是尺骨头，伸向内下方的突起是茎突。
尺骨头的远侧与三角骨相对，两者之间有较宽的透亮区，是桡腕关节间隙的内侧半和桡尺远侧关节的关节间隙。
因分隔这两个关节的关节盘不显影，所以关节间隙显得特别宽阔。
手舟骨、月骨和三角骨，形成一凸向近侧的弧形带状影，与桡、尺骨的远侧面相对。
豌豆骨呈圆形，与三角骨重叠。
大、小多角骨的近侧缘与手舟骨相对，远侧缘分别与第1、2掌骨底相对。
头状骨与第3掌骨底相对，钩骨与第4、5掌骨底相对。
钩骨钩呈致密的圆圈影重叠于钩骨的影像内。
侧位片上，与桡腕关节对应的为手舟骨和月骨，月骨的远侧面呈弧形，与头状骨对应。
图2手骨及关节正位X线像掌骨、指骨的X线解剖常规摄后前位，掌骨底略呈方形阴影，掌骨头阴影呈球形。
远节指骨末端呈膨大的阴影。
肘关节及前臂骨X线解剖(图文)来源：影像园作者：admin【复制分享】【讨论-纠错】【举报】图1 肘关节正侧位X线肘关节的X线解剖肘关节常规X线片包括伸肘前后位及屈肘90°的侧位（图1）。
正位像肱桡关节间隙清晰，呈下凹的浅弧形；肱尺关节间隙有尺骨滑车切迹重叠而变暗，呈上凹的弧形，故而正位片上肘关节间隙呈波浪状。
屈肘侧位片，肱尺关节间隙清晰，呈半环形，前为冠突，后为鹰嘴。
肱桡关节掌侧清晰，背侧部分和尺骨冠突相重叠。
此时通过桡骨纵轴线的延长线也穿过肱骨小头中心。
伸肘正位片上，肱骨、尺骨长轴线形成向外165°～170°的夹角，此为生理性前臂外翻角，男性一般大于女性。
影像看片——X线解剖(绝版收藏)
影像看片——Ｘ线解剖(绝版收藏）想做一个优秀的医生吗?那就往下看吧！知识就是粮食！胸部X线片系统读片原理24个字母（A-X）系统读片法，可以减少漏诊。
胸部X线片系统读片原理A（Airway）气道在胸上部，看它是否居中，脊柱是否直线经过，气管有无移位，有无纤维组织牵拉使肺容积缩牵、过度充气及压迫。
有无支气管气管巨大症，肺叶开口压迫、狭窄、隆突受压等支气管肺癌征象。
B（Bone）肋骨距是否某侧缩窄，肋骨有无缺损，如第一肋骨上缘缺损，有硬皮病、类风湿性关节炎的可能。
第7~9肋骨下缘缺损示主动脉狭窄，见于儿童先天心脏病；法乐氏四联症可见左肋下缘缺损。
咳嗽所致骨折，可见于6~9肋，第7肋腋后线可见叉形肋。
鸽胸与先天性房室间隔缺损相关，也见于儿童哮喘症或脊柱侧凸严重时伴通气功能降低者。
骨脱钙可见于类固醇治疗患者、老年、肾病、或其他代谢病者。
C(Cor)心脏右缘有两弓，左缘有四弓。
右两弓消失见于漏斗胸、右中叶萎缩、肺炎。
形状变化或心脏扩大，见于先天性心脏病、心力衰竭。
D（Diaphragm）膈肌右高于左半个肋间隙，一侧高，考虑胸部肿瘤、纤维组织牵拉、膈下脓肿。
半侧膈肌升高考虑外伤、中风、颈部感染或肿瘤、肺炎或放射治疗后。
右侧可见膈肌伴弯刀征。
医学.教育网原。
创E（Esophagus）食管位于气管右，若有空气液面，考虑食管不能松驰或狭窄。
F（Fissures）肺裂将各肺分为各叶，左右各有一斜裂，右侧有横裂，斜裂下端止于膈肌，决不止于前胸壁，有异常时示有病变。
G（Gastric bubble）胃泡在左侧，若在右，考虑内脏转位，胃泡不见，考虑食管不能松驰。
胃泡在心右可能为膈疝。
H（Hila）肺门移位示肺部分萎缩、过度充气等，肺门区扩大可能是肺癌转移、肺内感染、免疫疾病或结节病。
I（Interstitium）间质性浸润分两型，间质型看上部心前区，下部可因妇妇女乳房影加重。
肺泡型浸润，因肺泡灌注水、脓、血或蛋白质样物质，见于Goodpasture氏征、肺含铁血黄素沉着症、鳞状上皮脱落间质性肺炎等。
胸部正位片及肺X线解剖（图文）
胸部正位片及肺X线解剖（图文）
1．肺野
在X线胸片上充满气体的两肺表现为均匀一致较透明的区域称为肺野。
为便于指明病变的部位，常将两侧肺野分别在左右第2、4肋骨前端下缘划连线，将肺部分为上、中、下三野；再分别沿侧胸壁的弧线纵分，将两肺分为三等分：即内、中、外三带。
此外，第1肋圈以内的部分称肺尖区，锁骨以下至第2肋圈外缘以内的部分称锁骨下区。
两侧肺野内自肺门向外呈放射分布的树枝状影，称为肺纹理。
肺纹理主要是肺动脉、肺静脉、支气管、淋巴管及少量间质组成。
在正位胸片上，肺纹理自肺门向外延伸，且逐渐变细，至肺野外带几乎不能辨认。
两侧肺野透明度基本相同，其透明度与肺内所含气体量成正比（图2）。
2．肺门
在X线正位胸片上，两中肺野內带第2～4前肋间长条状的密影称为肺门。
肺门影由肺动脉、肺静脉、支气管及淋巴组织等构成，其中以肺动脉为主要成分。
左肺门略高。
两侧肺门可分上、下两部，上、下两部相交所形成的夹角，称肺门角，右侧显示较清楚。
在侧位胸片上，两侧肺门大部分重叠，表现为一尾巴拖长的“逗号”影，其拖长的尾巴为两下肺的动脉干构成（图2）。
A.正位
B.左侧位
图2 正常胸部正侧位X线像。

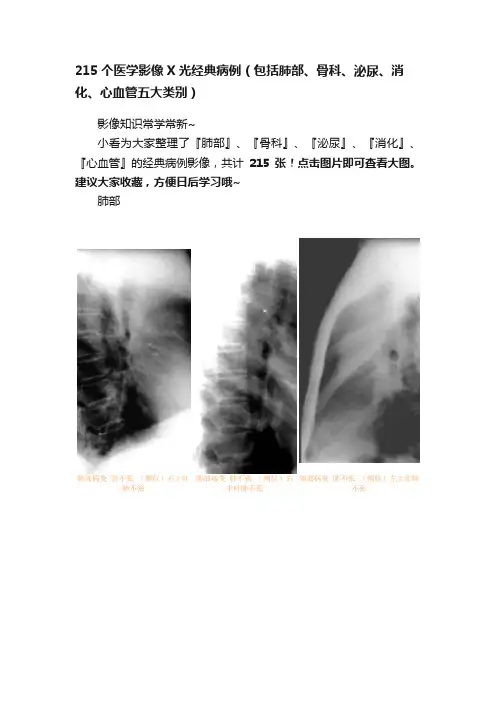

215个医学影像X光经典病例（包括肺部、骨科、泌尿、消化、心血管五大类别）
215个医学影像X光经典病例（包括肺部、骨科、泌尿、消化、心血管五大类别）影像知识常学常新~小看为大家整理了『肺部』、『骨科』、『泌尿』、『消化』、『心血管』的经典病例影像，共计215张！点击图片即可查看大图。
建议大家收藏，方便日后学习哦~肺部肺部病变肺不张（侧位）右上叶肺不张肺部病变肺不张（侧位）右中叶肺不张肺部病变肺不张（侧位）左上叶肺不张肺部病变肺不张（正位）右上叶肺不张肺部病变肺不张（正位）左上叶肺不张肺部病变肺不张左全肺不张肺结核干酪性肺炎肺结核急性粟粒型肺结核肺结核干酪性肺炎肺结核双侧慢性纤维空洞型肺结核肺结核双肺浸润型肺结核肺结核亚性粟粒型肺结核肺结核右上肺结核瘤肺结核右上肺浸润型肺结核肺结核原发型肺结核肺结核左侧慢性纤维空洞型肺结核肺结核原发型肺结核：左胸内淋巴结结核肺气肿、肺心病肺气肿肺气肿、肺心病慢支炎、肺气肺气肿、肺心病慢支炎、肺气肿、肺心病并左侧肺大泡肺气肿、肺心病慢支炎、肺气肿并多发性肺大泡肿、肺心肺气肿、肺心病慢支炎、肺气肿并左下肺感染、右肺大泡肺炎（侧位）右上叶大叶性肺炎肺炎（侧位）右中叶肺脓肿肺炎（侧位）支气管肺炎肺炎（正位）右上叶大叶性肺炎肺炎（正位）右中叶肺脓肿肺炎双下肺支气管扩张肺炎双下肺支气管扩张1肺炎（正位）支气管肺炎肺炎双下肺支气管扩张2肺炎右肺支气管扩张肺炎右肺支气管扩张1肺炎正常支气管造影胸部外伤左第3、4肋骨骨折并左侧创伤性湿肺及少量气胸胸部肿瘤原发性肺癌（侧位）右侧中央型肺癌并右上肺不张(B)胸部肿瘤原发性肺癌（侧位）右上肺周围型肺癌胸部肿瘤原发性肺癌（侧位）右下肺周围型肺癌胸部肿瘤原发性肺癌（侧位）左侧中央型肺癌胸部肿瘤原发性肺癌（高KV点胸部肿瘤原发性肺癌（正位）右侧中央型肺癌并右上肺不张(A)胸部肿瘤原发性肺癌（正位）右上肺周围型肺癌片）左侧中央型肺癌并左肺全肺不张(B)胸部肿瘤原发性肺癌（正位）右下肺周围型肺癌胸部肿瘤原发性肺癌（正位）左侧中央型肺癌(A)胸部肿瘤原发性肺癌（正位）左侧中央型肺癌胸部肿瘤原发性肺癌（正位）左侧中央型肺癌并左肺全肺不张(A)胸部肿瘤原发性肺癌肋骨内生性软骨瘤，勿误以为周围性肺癌(B)胸膜病变胸膜钙化左侧胸膜钙化胸膜病变胸膜钙化左侧胸膜增厚、钙化骨科骨关节感染关节强直髋关节骨性强直骨关节感染化脓性关节炎化脓性关节炎佝偻病骨关节感染化脓性关节炎右第二掌骨－食指近节骨化脓性关节炎骨关节感染急性化脓性骨髓炎急性化脓性骨髓炎骨关节感染急性化脓性骨髓炎急性化脓性骨髓炎1骨关节感染慢性骨脓肿慢性骨脓肿骨关节感染慢性骨脓肿慢性骨脓肿1骨关节感染慢性骨脓肿慢性骨脓肿2骨关节感染慢性化脓性骨髓炎慢性化脓性骨髓炎骨关节感染慢性化脓性骨髓炎慢性化脓性骨髓炎1骨关节感染慢性化脓性骨髓炎慢性化脓性骨髓炎2骨关节结核干骺端结核骨关节结核骨骺及干骺端结核骨关节结核膝关节结核骨关节结核右拇指近节指骨、左骨关节结核胸椎结核并冷脓肿形成第五掌骨结核骨关节外伤骨折 Colle's骨折骨关节外伤骨折胫骨下段斜形骨折骨关节外伤骨折螺旋形骨折骨关节外伤骨折拇指粉碎性骨折骨关节外伤骨折桡骨下端骺离骨折骨关节外伤骨折桡骨下段青枝骨折骨关节外伤骨折嵌入性骨折骨关节外伤关节脱位创伤性关节炎骨关节外伤关节脱位腓骨下段螺旋形骨折并踝关节半脱位骨关节外伤骨折斜形骨折骨关节外伤关节脱位骨折畸形愈合骨关节外伤关节脱位肩关节完全性脱位骨关节外伤关节脱位尾指近中节骨粉碎性骨折并完全性脱位骨关节外伤关节脱位肘关节完全性脱位骨肿瘤良性骨肿瘤（侧位）骨软骨瘤骨肿瘤良性骨肿瘤（正位）骨软骨瘤骨肿瘤良性骨肿瘤多发性内生性软骨瘤骨肿瘤良性骨肿瘤肱骨上段骨囊肿并病理性骨折骨肿瘤良性骨肿瘤骨软骨瘤骨肿瘤良性骨肿瘤胫骨下段骨囊肿骨肿瘤良性骨肿瘤巨细胞瘤骨肿瘤良性骨肿瘤巨细胞瘤1骨肿瘤良性骨肿瘤巨细胞瘤恶变骨肿瘤良性骨肿瘤内生性软骨瘤其它骨关节疾病类风湿性关节炎类风湿性关节炎其它骨关节疾病强直性脊柱炎强直性脊柱炎其它骨关节疾病强直性脊柱炎强直性脊柱炎1其它骨关节疾病强直性脊柱炎强直性脊柱炎2其它骨关节疾病退行性骨关节病颈椎退行性改变其它骨关节疾病退行性骨关节病膝关节退行性改变正常骨关节表现常成人表现正常骨关节表现正常脊柱、骨盆正常骨关节表现正常成人表现骨正常骨关节表现正常小儿表现正常骨关节表现正常小儿表现1心血管风湿性心脏病：二尖瓣狭窄风湿性心脏病二尖瓣狭窄(后前位)风湿性心脏病：二尖瓣狭窄风湿性心脏病二尖瓣狭窄(左侧位)风湿性心脏病：二尖瓣狭窄并关闭不全风湿性心脏病二尖瓣狭窄并关闭不全(后前位)风湿性心脏病：二尖瓣狭窄并关闭不全风湿性心脏病二尖瓣狭窄并关闭不全(左侧位)后天性心脏病肺源性心脏病慢支炎、肺气肿、肺心病后天性心脏病肺源性心脏病慢支炎、肺气肿、肺心病并左上肺大泡后天性心脏病高血压性心脏病高血压性心脏病后天性心脏病心包病变大量心包积后天性心脏病心包病变缩窄性心包炎(后前位)后天性心脏病心包病变缩窄性心包炎(左侧位)后天性心脏病心肌病心肌病(后前位)后天性心脏病心肌病心肌病(左侧位)基本病变肺血减少基本病变肺郁血基本病变急性肺水肿(床边卧位片)基本病变间质性肺水肿基本病变普大型心脏基本病变右心房增大基本病变 右心室增大 基本病变 右心室增大1基本病变 右心室增大2基本病变 左心房增大、左主支气管上抬基本病变 右心室增大3基本病变 左心房增大基本病变 左心房增大1基本病变 左心房增大2基本病变 左心室增大正常表现正常心脏后前基本病变左心室增大1正常表现心脏大血管与心脏关系侧位片正常表现正常心脏右前侧位片正常表现正常心脏左侧位片正常表现正常心脏左前侧位片泌尿结核腹腔淋巴结钙化结核膀胱结核：挛缩膀胱结核右肾、膀胱结核，左侧代偿性扩张结核右肾、输尿管结核结核右肾上盏结核：脓肿形成结核左侧肾结核：肾自截(A)结核左侧肾结核：肾自截(B)结核左肾结核(A)结核左肾结核(B)结核左肾结核(C)结石膀胱阳性结石(B)结石胆囊阳性结石(A)结石胆囊阳性结石(B)结石胆囊阳性结石(C)结石多发性膀胱阴性结石结石膀胱阳性结石(A)结石尿道结石结石双肾铸型结石结石左输尿管下段结石、右输尿管上段结石(A)结石左输尿管下段结石、右输尿管上段结石(B)泌尿系肿瘤膀胱癌膀胱癌泌尿系肿瘤膀胱癌右侧壁膀胱癌泌尿系肿瘤肾癌右肾癌泌尿系肿瘤肾癌右肾癌泌尿系肿瘤肾盂癌右肾盂癌伴输尿管种植转移泌尿系肿瘤肾癌右肾癌1泌尿系肿瘤肾盂癌左肾盂癌前列腺肥大消化急腹症肠梗阻 (立位)小肠低位性机械性肠梗阻(B)急腹症肠梗阻 (立位)小肠低位性机械性肠梗阻急腹症肠梗阻绞窄性肠梗阻急腹症肠梗阻麻痹性肠梗阻急腹症肠套叠肠套叠空气灌肠复位成功(B)急腹症肠梗阻绞窄性肠梗阻1急腹症肠套叠肠套叠空气灌肠复位过程(A)急腹症胃、肠扭转乙状结肠扭转(A)急腹症胃、肠扭转乙状结肠扭转(B)急腹症消化道穿孔 (侧卧体水平投照)消化道穿孔：腹腔游离气体急腹症消化道穿孔消化道穿孔：双膈下游离气体急腹症消化道金属异物胃内金属异物结核肠结核(溃疡型)1结核肠结核(溃疡型)结核肠结核(增生型)结石 (ERCP造影)：总胆管下端阴性结石结石胆囊多发性阴性结石(A)结核腹腔淋巴结钙化结石胆囊及胆囊管阴性结石。
X线高清图谱精致腰椎解剖及解读
X线⾼清图谱精致腰椎解剖及解读以上图像由安健科技提供⿍湖影像标注点击图⽚查看⼤图图⽚版权所有，禁⽌⾮授权转载以下解剖图⽚来源：熊猫放射，原⽂来源：《Pocket Atlas of Radiographic Anatomy》腰椎X线阅⽚法1．正位⽚腰椎正位⽚，可显⽰腰椎有⽆侧凸，两侧横突⼤⼩有⽆异常（如第五腰椎横突肥⼤），有⽆移⾏椎（见后）、隐裂、棘突偏歪，椎间隙两侧是否等宽，椎⼸根、关节突关节形状，椎⼸根间距（椎管横径）⼤⼩等。
（1）腰椎棘突间联线⼀般均为⼀垂直线，如垂直线发⽣折曲或成⾓，提⽰椎体有移位现象。
棘突偏歪曾被认为是椎间盘突出的体征。
有⼈对此进⾏调查，发现⼀般腰椎X⽚和椎间盘突出腰椎X⽚相⽐，抛去侧突不计，两者⽆明显差异（分别为30.0%和31.3%），特别是常见的第五腰椎棘突扭曲，是发育的结果。
（2）椎⼸根形态和距离应留意，当⼀个椎体的椎⼸根被压扁及椎⼸根间距增宽时，常是椎管内神经纤维瘤的表现。
关节突增⼤椎⼸根间距⼩，应注意是否有退变性椎管狭窄。
（3）腰椎管横径的测量：通常测量两侧椎⼸根断⾯内缘间最短距离作为椎管横径，此径平均值在正常⼈X线⽚⾃腰l⾄L5分别为24. 6mm，25.3mm，26.3mm，27.5mm，30.9mm，⼩于20mm 者被认为是狭窄椎管，但其价值不如⽮状径可靠。
（4）髂⾻嵴间连线在X线正位像上观察连接两侧髂⾻嵴的横线与第4、5腰椎的关系。
据认为髂嵴连线经L4椎体下部或其椎间盘为最稳固位置。
横线与腰椎的关系结合其他参数可⽤以予测腰椎承受最⼤⽣物⼒学应⼒部位和退⾏性病变最可能发⽣的部位。
L4L5之间容易发⽣退⾏性变的因素包括髂嵴间线位置过⾼，经过L4椎体上部；L5横突过⼤有移⾏脊椎现象。
L5骶l可能发⽣退⾏性变的因素有髂嵴横线经L5椎体和L5横突过短现象。
（5）还可观察两侧腰⼤肌阴影是否清晰。
腰⼤肌阴影模糊、膨胀，常是腰⼤肌脓肿（结核）的表现。
2．侧位⽚可观察腰椎曲度，腰骶⾓⼤⼩，椎体有⽆压缩、楔形变，还可观察测定椎体指数，椎间隙⼤⼩，椎间孔⼤⼩等。
X线片
2． 肺门、肺野、肺叶、肺段的概念是什么？ 肺野 是含有空气的肺在胸片上所显示的透明区域。 人为地将一侧肺野纵行分为三等份，称为内、中、外 带，又分别在第2、4肋骨前端下缘画一水平线，将肺 野分为上、中、下三野。 肺门及肺纹理 肺门影是肺动、静脉，支气管及淋巴 组织的总投影，肺动、静脉大分支为主要成分。正常 肺门位于两肺中野内带第2—4前肋间处，左侧比右侧 高I—2cm。 肺叶与肺段 右叶有上、中、下三个叶，左叶有上、 下两叶。各肺叶由叶间裂分隔。 肺段：肺叶由2—5个肺段组成，各有其独立的支气管。 正常时，X线不能显示肺段的界限。
长骨骨折： 长骨骨折：右胫骨骨折 骨折线 在X线片上呈 不规则的透明线。 在骨皮质显示清晰整 齐的骨折线，而在骨 松质则表现为骨小梁 中断、扭典、错位。
正常胸部正位片
1． 正常胸片易与疾病相混淆的软组织有哪些？ 正常胸片易与疾病相混淆的软组织有哪些？ 正位胸片上易被误认为病变的正常软组织 胸大肌：在肌肉发达的男性， 胸大肌：在肌肉发达的男性，于两侧肺野中外带可形 成扇形均匀致密影，下缘锐利， 成扇形均匀致密影，下缘锐利，呈一斜斜线与腋前皮 肤皱褶连续，一般右侧较明显。 肤皱褶连续，一般右侧较明显。 乳头及乳头： 乳头及乳头：女性乳房常在两肺下野构成密度增高的 半圆形阴影，下外界清楚并与腋部软组织连续， 半圆形阴影，下外界清楚并与腋部软组织连续，勿误 为肺炎。乳头影为两下肺野圆形致密影， 为肺炎。乳头影为两下肺野圆形致密影，两侧对称为 其特点，透视可与肺内病变区分。 其特点，透视可与肺内病变区分。 胸锁乳突肌与锁骨上皮肤皱褶： 胸锁乳突肌与锁骨上皮肤皱褶：胸锁乳突肌在两肺尖 内侧形成外缘锐利、均匀致密影像。 内侧形成外缘锐利、均匀致密影像。
风心病的二尖瓣狭窄
食管中段（左房段）受压向后移位， 食管中段（左房段）受压向后移位，可 有轻、中重度移位。 有轻、中重度移位。 心右缘出现增大的左房弓影， 心右缘出现增大的左房弓影，心底部双 心房影或双重密度增浓影。 心房影或双重密度增浓影。 心左缘左心耳突出，第三弓形成。 心左缘左心耳突出，第三弓形成。 左主支气管受压抬高。 左主支气管受压抬高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
f197545影像版专业:一些较少见,经典得X线片(增加简单描述)
照片名称:7年前右侧视网
照片描述:7年前右侧视网膜母细胞瘤,女9岁,右眼眶内可见一钙化灶
照片名称:六指畸形照片描述:六指畸形
照片名称:内生软骨瘤
照片描述:内生软骨瘤
照片名称:双下肺炎伴左下
照片描述:双下肺炎伴左下肺肺脓疡形成
照片名称:双侧输尿管中上
照片描述:双侧输尿管中上段结石、左肾结石
照片名称:双侧颈肋1 照片描述:双侧颈肋1
照片名称:双侧颈肋2 照片描述:双侧颈肋2
照片名称:双手类风湿性关
照片描述:双手类风湿性关节炎
照片名称:双肺多发性肺大照片描述:双肺多发性肺大泡
照片名称:双肺转移1
照片描述:双肺转移1
照片名称:双肺转移2
照片描述:双肺转移2
照片名称:双肺转移3
照片描述:双肺转移3
照片名称:双肺转移4
照片描述:双肺转移4 前后前后相差15天
照片名称:双肺转移5
照片描述:双肺转移5
照片名称:双肾多发性结石
照片描述:双肾多发性结石及膀胱结石
照片名称:右上肺结核球照片描述:右上肺结核球
照片名称:右下肺支扩-右
照片描述:右下肺支扩-右下肺心缘旁示小囊状、点状密度增高影
照片名称:右侧双峰膈-结
照片描述:右侧双峰膈-结合透视
照片名称:右侧第7前外侧
照片描述:右侧第7前外侧肋骨叉状肋
照片名称:右股骨下段平滑
照片描述:右股骨下段平滑肌肉瘤
照片名称:右肺中叶炎症伴
照片描述:右肺中叶炎症伴部分肺不张照片名称:右肾盂结石伴肾
照片描述:右肾盂结石伴肾上盏轻度积水
照片名称:右胫腓骨溶骨性
照片描述:右胫腓骨溶骨性骨转移
照片名称:右胫骨慢性化脓
照片描述:右胫骨慢性化脓性骨髓炎,男14岁
照片名称:右胫骨慢性硬化
照片描述:右胫骨慢性硬化性骨髓炎,男37岁
照片名称:右胫骨骨纤维异
照片描述:右胫骨骨纤维异常增殖症
照片名称:右腕关节结核
照片描述:右腕关节结核
照片名称:右膈下游离气体
照片描述:右膈下游离气体-腹部空腔脏器穿孔
照片名称:右足跟部软组织
照片描述:右足跟部软组织肿瘤-倾向血管瘤样纤维组织细胞瘤
照片名称:右髂骨骨软骨瘤照片描述:右髂骨骨软骨瘤
照片名称:多发内生性软骨照片描述:多发内生性软骨瘤
照片名称:女15岁右股骨
照片描述:女15岁右股骨、胫腓骨成骨发育不全
照片名称:女57腰3、4椎体
照片描述:女57腰3、4椎体结核
照片名称:左上肺肺大泡
照片描述:左上肺肺大泡
照片名称:左上胸膜间皮瘤
照片描述:左上胸膜间皮瘤伴病理性骨折
照片名称:左侧双肾盂、双
照片描述:左侧双肾盂、双输尿管畸形
照片名称:左侧梨状隐窝窦
照片描述:左侧梨状隐窝窦道形成
照片名称:左侧膈疝-胃照片描述:左侧膈疝-胃
照片名称:左后中上纵膈占
照片描述:左后中上纵膈占位,考虑神经源性肿瘤,病理:神经纤维瘤
照片名称:左手指先天性畸
照片描述:左手指先天性畸形-左手1-4指拼连畸形
照片名称:左肺不张-气管
照片描述:左肺不张-气管、纵隔、心影左移
照片名称:左腓骨下段疲劳
照片描述:左腓骨下段疲劳性骨折
照片名称:左膝关节绒毛结
照片描述:左膝关节绒毛结节性滑膜炎
照片名称:左膝创伤性关节
照片描述:左膝创伤性关节炎ct1
照片名称:左膝创伤性关节
照片描述:左膝创伤性关节炎ct2
照片名称:左膝创伤性关节
照片描述:左膝创伤性关节炎ct3
照片名称:左膝创伤性关节
照片描述:左膝创伤性关节炎ct4
照片名称:左踝关节色素沉
照片描述:左踝关节色素沉着绒毛结节性滑膜炎
照片名称:左输尿管结石伴
照片描述:左输尿管结石伴左肾中度积水
照片名称:左顶枕部骨瘤照片描述:左顶枕部骨瘤
照片名称:左髂骨骨软骨瘤照片描述:左髂骨骨软骨瘤
照片名称:左髋关节滑膜骨
照片描述:左髋关节滑膜骨软骨瘤病
照片名称:强直性脊柱炎
照片描述:强直性脊柱炎
照片名称:强直性脊柱炎
照片描述:强直性脊柱炎-男-35岁1
照片名称:强直性脊柱炎
照片描述:强直性脊柱炎-男-35岁2
照片名称:强直性脊柱炎
照片描述:强直性脊柱炎-男-35岁3
照片名称:强直性脊柱炎
照片描述:强直性脊柱炎-男-39岁
照片名称:强直性脊柱炎
照片描述:强直性脊柱炎-男-50岁
照片名称:强直性脊柱炎
照片描述:强直性脊柱炎-男-50岁双侧骶髂关节间隙不均匀性变窄、右侧骶髂关节面毛糙,左侧呈骨性融合
照片名称:心包积气1 照片描述:心包积气1
照片名称:心包积气2 照片描述:心包积气2
照片名称:溶骨性骨转移
照片描述:溶骨性骨转移-胸片-两肺转移
照片名称:男-37岁腰椎生
照片描述:男-37岁腰椎生理曲度变直,嵴间及椎旁韧带骨化,小关节间隙消失,结构模糊.双骶髂关节间隙变窄消失
照片名称:男-58岁腰椎生
照片描述:男-58岁腰椎生理曲度变直,小关节间隙消失,结构模糊.前后纵韧带钙化,椎体呈竹节样改变
照片名称:男22-间位结肠
照片描述:男22-间位结肠横结肠位置改变,横降结肠在脾区呈峰
照片名称:男40-左髋关节
照片描述:男40-左髋关节囊散在多数点状高密度影-左髋关节滑膜骨软骨瘤
照片名称:男40-左髋关节
照片描述:男40-左髋关节囊散在多数点状高密度影-左髋关节滑膜骨软骨瘤
照片名称:石骨症双下肢照片描述:石骨症双下肢
照片名称:石骨症病人父亲照片描述:石骨症病人父亲
照片名称:石骨症骨盆照片描述:石骨症骨盆
照片名称:考虑右锁骨内中
照片描述:考虑右锁骨内中段恶性骨肿瘤,待排除转移性骨肿瘤-病理(右锁骨)转移性腺癌
照片名称:肺动静脉瘘-MR 照片描述:肺动静脉瘘-MR。
