同城双活高可用架构方案

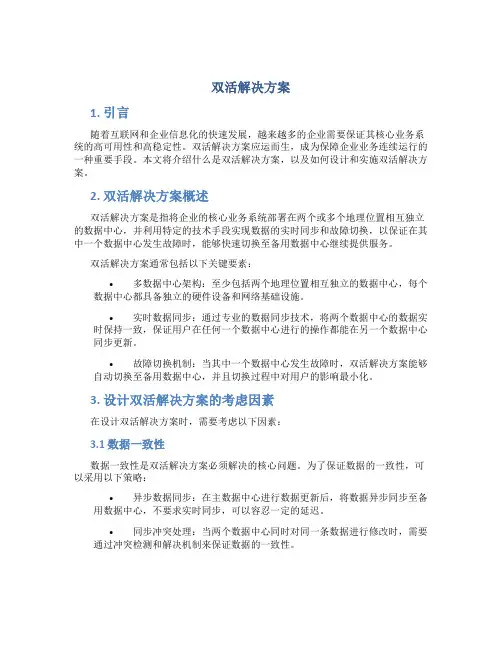

双活解决方案
双活解决方案1. 引言随着互联网和企业信息化的快速发展，越来越多的企业需要保证其核心业务系统的高可用性和高稳定性。
双活解决方案应运而生，成为保障企业业务连续运行的一种重要手段。
本文将介绍什么是双活解决方案，以及如何设计和实施双活解决方案。
2. 双活解决方案概述双活解决方案是指将企业的核心业务系统部署在两个或多个地理位置相互独立的数据中心，并利用特定的技术手段实现数据的实时同步和故障切换，以保证在其中一个数据中心发生故障时，能够快速切换至备用数据中心继续提供服务。
双活解决方案通常包括以下关键要素：•多数据中心架构：至少包括两个地理位置相互独立的数据中心，每个数据中心都具备独立的硬件设备和网络基础设施。
•实时数据同步：通过专业的数据同步技术，将两个数据中心的数据实时保持一致，保证用户在任何一个数据中心进行的操作都能在另一个数据中心同步更新。
•故障切换机制：当其中一个数据中心发生故障时，双活解决方案能够自动切换至备用数据中心，并且切换过程中对用户的影响最小化。
3. 设计双活解决方案的考虑因素在设计双活解决方案时，需要考虑以下因素：3.1 数据一致性数据一致性是双活解决方案必须解决的核心问题。
为了保证数据的一致性，可以采用以下策略：•异步数据同步：在主数据中心进行数据更新后，将数据异步同步至备用数据中心，不要求实时同步，可以容忍一定的延迟。
•同步冲突处理：当两个数据中心同时对同一条数据进行修改时，需要通过冲突检测和解决机制来保证数据的一致性。
3.2 故障切换时间故障切换时间是指从主数据中心故障发生到切换至备用数据中心提供服务的时间。
为了尽量减少故障切换时间，可以采用以下策略：•快速故障检测：引入故障检测机制，能够快速检测到主数据中心的故障并触发切换过程。
•自动切换：通过自动化的切换机制，尽量减少人工干预，提高切换效率。
3.3 网络带宽和延迟在设置双活解决方案时，需要考虑两个数据中心之间的网络带宽和延迟。
双活数据中心技术架构解决方案
添加 标题
主备数据中心：主数据中心负责处理业务， 备数据中心负责备份数据
添加 标题
数据同步方式：采用实时同步或异步同步 的方式，保证数据的一致性和完整性
添加 标题
数据同步策略：根据业务需求，制定合适 的数据同步策略，如全量同步、增量同步 等
添加 标题
数据同步工具：使用专业的数据同步工具， 如Oracle Data Guard、SQL Server AlwaysOn等，实现数据的高效同步。
主备模式：主 数据中心故障 时，备数据中
心接管业务
双活模式：两 个数据中心同 时提供服务， 故障时自动切
换
负载均衡模式： 根据业务需求， 动态调整数据
中心负载
故障检测与恢 复：实时监控 数据中心运行 状态，及时发 现并恢复故障
双活数据中心技术 架构应用场景
银行：实现数据备份和容灾，保障业务连续性 证券公司：实时同步交易数据，提高交易效率 保险公司：实时同步客户数据，提高客户服务水平 互联网金融公司：实时同步用户数据，提高用户体验
案例背景：某政府机构为了提高业务连续性和数据可靠性，决定实施双活数据中心技 术架构。
解决方案：采用双活数据中心技术架构，实现两个数据中心之间的实时数据同步和 业务负载均衡。
实施效果：提高了业务连续性和数据可靠性，减少了单点故障的风险。同时，提高了 系统可用性和响应速度，提升了用户体验。
评估结论：该政府机构的双活数据中心实施效果显著，值得其他政府机构借鉴和推 广。
业务扩展：支持企业业务扩 展，满足企业业务增长需求
技术升级：支持企业技术升 级，提高企业技术竞争力
双活数据中心技术 架构优势与挑战
数据安全：双活数据中心可以提供数据备份和恢复功能，确保数据安全。 系统稳定性：双活数据中心可以提供高可用性和容错性，确保系统稳定运行。 业务连续性：双活数据中心可以提供业务连续性，确保业务不受中断影响。 资源优化：双活数据中心可以提供资源优化，提高资源利用率。
F5双活数据中心解决方案
F5双活数据中心解决方案F5双活数据中心解决方案：提升业务连续性，降低运营成本随着企业业务的快速发展和信息技术的不断进步，数据中心已经成为企业运营的重要支柱。
然而，传统的数据中心架构往往面临着一系列挑战，如数据处理能力不足、资源利用率不高等。
为了解决这些问题，F5公司推出了一款双活数据中心解决方案，旨在提高业务连续性、降低运营成本，并为企业的数字化转型提供强有力的支持。
一、解决方案F5双活数据中心解决方案旨在提高数据处理能力、充分利用资源、降低成本，同时确保业务的高可用性和容错能力。
该方案采用了先进的技术，包括数据分流、资源调度等，以实现两个数据中心之间的协同工作。
在实际应用中，该方案可有效提高客户端性能、降低运营成本，并确保业务的高可用性。
二、技术原理F5双活数据中心解决方案基于负载均衡和流量管理技术，通过将流量分流至不同的数据中心，实现负载均衡和容错能力。
同时，该方案还采用了资源调度的技术，根据不同的业务需求和资源使用情况，动态地分配计算和存储资源，以提高资源利用率并降低成本。
三、实际应用某大型电商企业采用了F5双活数据中心解决方案，实现了两个数据中心的协同工作。
通过数据分流和资源调度，该企业的客户端性能提高了30%，运营成本降低了25%，同时业务的高可用性也得到了有效保障。
在遭遇故障或攻击时，该方案能够迅速将流量切换到另一个数据中心，确保业务的连续性和稳定性。
四、未来展望随着云计算和大数据技术的快速发展，双活数据中心解决方案将迎来更为广阔的应用前景。
未来，双活数据中心将更加注重智能化管理和自适应调节，以满足不断变化的业务需求。
同时，随着5G等新技术的普及，双活数据中心将在移动领域发挥更大的作用，为移动应用提供更稳定、更高效的支持。
五、结论F5双活数据中心解决方案为企业的业务连续性和数字化转型提供了强有力的支持。
通过提高数据处理能力、充分利用资源、降低成本，该方案能够有效应对各种挑战，推动企业的业务发展。
商业银行应用双活架构设计方案
商业银行应用双活架构设计方案在商业银行的信息技术架构中，双活架构是一种旨在提高系统可用性和容错能力的方案。
它基于分布式架构原理，通过将数据和业务逻辑同时部署在两个独立的数据中心或机房，以实现高可用性、高可靠性和高性能。
双活架构的设计方案主要包括以下几个关键要素：1.双机房部署：商业银行需要选择两个地理位置相距较远的机房或数据中心进行部署。
这样可以避免单点故障，提高系统的容错能力。
两个机房之间应该采用高速可靠的网络连接，以保证数据的实时同步。
2.数据同步和复制：双活架构下，数据的同步和复制是实现高可用性的关键。
商业银行需要选择合适的数据同步技术和策略，确保两个机房之间的数据实时同步和一致性。
常用的数据同步方式包括基于日志的增量同步、基于快照的全量同步和异步同步等。
3.负载均衡和故障切换：商业银行需要采用负载均衡技术将用户请求分发到两个机房中的可用服务器。
当一个机房出现故障时，另一个机房可以接管用户请求，实现系统的高可用性和容错能力。
常用的负载均衡算法包括轮询、加权轮询和最少连接数等。
4.异地容灾和故障恢复：商业银行需要实现异地容灾和故障恢复机制，以应对自然灾害、网络故障和硬件故障等异常情况。
这包括备份和恢复数据、搭建冷备和热备系统、定期进行灾难恢复演练等手段，确保在极端情况下系统能够迅速恢复。
5.监控和运维：商业银行需要建立完善的监控和运维体系，及时监测双活架构下各个组件的运行状态和性能指标。
这包括实时监控系统的可用性、负载情况和数据同步状态，定期进行巡检和性能调优，确保系统的稳定性和可靠性。
总结起来，商业银行在应用双活架构的设计方案中需要考虑到双机房部署、数据同步和复制、负载均衡和故障切换、异地容灾和故障恢复以及监控和运维等关键要素。
通过合理设计和实施双活架构方案，商业银行可以提升系统的可用性和容错能力，为客户提供更加稳定可靠的金融服务。
F5双活数据中心解决方案
F5双活数据中心解决方案本文档介绍了F5双活数据中心解决方案的详细内容，包括架构设计、实施步骤、配置要求等。
通过本文档，您将了解如何使用F5双活数据中心解决方案来实现高可用性和灾备性能的架构设计。
目录：1.介绍1.1 解决方案概述1.2 业务需求1.3 目标2.架构设计2.1 双活数据中心架构2.2 组件介绍3.功能详解3.1 高可用性配置3.2 灾备配置4.实施步骤4.1 环境准备4.2 配置双活数据中心功能4.3 配置高可用性4.4 配置灾备5.配置要求5.1 软件要求5.2 硬件要求5.3 网络要求6.测试与验证7.故障排除8.最佳实践9.安全考虑10.升级与维护11.参考文档1.介绍1.1 解决方案概述本解决方案基于F5双活数据中心技术，通过配置高可用性和灾备性能，实现业务系统的连续性和可靠性。
1.2 业务需求针对现有业务系统在单数据中心部署存在单点故障和灾备性能不足的问题，需要实现业务系统在多数据中心的高可用性和灾备性能。
1.3 目标本解决方案的目标是通过配置F5双活数据中心解决方案，实现业务系统在多数据中心的高可用性和灾备性能，保障业务的连续性和可靠性。
2.架构设计2.1 双活数据中心架构双活数据中心架构由两个数据中心组成，每个数据中心都部署了F5负载均衡设备和相关服务器设备。
双活数据中心通过高速网络进行数据同步和故障切换。
2.2 组件介绍2.2.1 F5负载均衡设备：用于实现负载均衡和高可用性功能，通过监控服务器的健康状态，将请求分发到可用的服务器上。
3.功能详解3.1 高可用性配置配置F5负载均衡设备的高可用性功能，包括监控服务器的健康状态、设置故障切换策略等。
3.2 灾备配置配置F5负载均衡设备的灾备性能，包括数据同步、故障切换、流量控制等。
4.实施步骤4.1 环境准备准备好所需的硬件设备、软件配置、网络环境等。
4.2 配置双活数据中心功能配置F5负载均衡设备的双活数据中心功能，包括设置数据同步、故障切换等。
双活解决方案
双活数据中心间通过专用网络连接，采用多路径、高带宽的网络架构，确保网络通信的稳定性和低延迟。网络设计包括：
-双向冗余网络连接，避免单点故障。
-虚拟路由器冗余协议（VRRP）实现网络设备的冗余。
-分布式拒绝服务（DDoS）防御措施，确保网络安全性。
3.存储设计
存储系统采用分布式存储技术，实现数据的冗余存储和实时复制。关键特性包括：
2.网络设计
双活数据中心之间采用高速专线连接，确保网络带宽满足业务需求。同时，采用虚拟私有云（VPC）技术，实现两个数据中心之间的内网互通。
3.存储设计
双活数据中心采用共享存储架构，通过存储复制技术（如SRDF、HyperMetro等）实现数据实时同步。此外，采用存储虚拟化技术，提高存储资源利用率，降低运维复杂度。
数据库系统采用双活配置，通过数据库镜像或复制技术，实现数据的实时同步。设计重点包括：
-数据库事务日志同步，保证数据一致性。
-自动故障恢复机制，减少人工干预。
6.应用设计
应用层采用微服务架构，服务间通过服务总线进行通信，提高系统的灵活性和可扩展性。设计要点包括：
-服务冗余部署，确保服务的高可用性。
-服务注册与发现机制，实现服务动态路由。
四、实施方案
1.硬件设备选型与采购：根据业务需求，选择合适的硬件设备，包括服务器、存储、网络设备等。
2.软件系统部署：在两个数据中心部署相同的软件系统，包括操作系统、数据库、中间件、应用系统等。
3.数据同步：配置存储复制和数据库镜像，实现双活数据中心之间的数据实时同步。
4.网络配置：配置双活数据中心之间的网络连接，确保内网互通，并设置防火墙、负载均衡等安全策略。
2.数据一致性需求：要求双活数据中心之间的数据实时同步，保证数据一致性和完整性。
redis同城双活方案
Redis同城双活方案概述在分布式系统中，为了保证高可用性和低延迟，常常需要在多个数据中心之间进行数据同步和故障切换操作。
而Redis作为一种高性能的缓存和键值存储系统，也需要在多数据中心之间实现同城双活的方案。
Redis同城双活方案是指在多个数据中心之间运行并同步多个Redis节点，以实现高可用性和灾难恢复。
本文将介绍一种常用的Redis同城双活方案，包括架构设计、数据同步和故障切换等方面。
架构设计多机房部署为了实现同城双活，首先需要在不同的机房部署Redis节点。
在选择机房时，需要考虑网络延迟、网络带宽、可用性等因素。
通常可以选择两个主要机房，分别部署Redis主节点，每个主节点下面可以有多个Redis从节点。
假设机房A为主机房，机房B为备份机房。
数据同步为了保证数据在主备机房之间的同步，可以采用以下两种方式进行数据同步。
1. Redis复制Redis复制是Redis自带的一种数据同步方式，通过将主节点的数据复制到从节点来实现同步。
在主备机房之间，可以通过Redis的复制功能将主节点A上的数据同步到备份机房B上的从节点。
这样，即使主机房A发生故障，备份机房B上的从节点仍然可以提供服务。
2. Redis SentinelRedis Sentinel是Redis的高可用性解决方案，它可以自动监控Redis节点的状态，并在主节点不可用时实现自动故障转移。
在我们的同城双活方案中，可以在每个机房中部署一个Redis Sentinel实例，用于监控本机房的Redis节点。
当主节点不可用时，Sentinel会自动从备份节点中选举一个新的主节点，保证系统的可用性。
故障切换当主机房A发生故障时，需要在备份机房B上启动Redis节点并接管服务，以保证系统的连续性。
在我们的方案中，可以通过两种方式进行故障切换。
1. 手动切换当主机房A发生故障时，管理员可以手动启动备份机房B上的Redis节点，并将其设置为主节点。
同城的跨平台高性能,高可用的中间层服务架构设计
同城的跨平台高性能,高可用的中间层服务架构设计接下来需要设计架构。
我们采用微服务架构的思想来组织中间层服务。
将不同的功能模块拆分为独立的服务，每个服务负责处理特定的业务逻辑。
这样可以提高系统的可扩展性和可维护性。
在架构设计中，我们采用了分布式架构。
将中间层服务部署在多台服务器上，通过负载均衡的方式进行流量分发，提高系统的整体性能和可用性。
同时，为了保证数据的一致性，我们需要引入分布式缓存和分布式数据库。
分布式缓存可以提高读取性能，减少数据库的压力。
而分布式数据库可以实现数据的复制和备份，提供数据的持久化和容灾能力。
在高可用性方面，我们需要进行故障监测和容错处理。
通过监测中间层服务的运行状况，及时发现异常情况，并进行容错处理，保证系统的稳定运行。
同时，可以将多个中间层服务部署在不同的机房和地域，通过多活部署的方式实现容灾和故障恢复。
为了提高中间层服务的性能和响应速度，我们采用了异步处理和消息队列。
将一些耗时的操作和非实时的数据处理放在队列中异步处理，缩短系统的响应时间。
同时，可以通过水平扩展的方式增加消息队列的处理能力，提高系统的并发处理能力。
此外，为了提供高可用性和容灾能力，我们需要进行接口限流和异常降级。
通过设置接口的并发数和访问频率的限制，可以防止系统被恶意攻击和过度使用。
而异常降级可以针对系统异常和故障情况，提供降级的接口服务，保证系统的可用性。
最后，我们还需要进行性能测试和监测。
通过对中间层服务的性能进行测试和监测，发现潜在的性能问题，并进行优化。
同时，可以设置性能监测的指标和阈值，及时发现系统的性能异常，并进行预警和处理。
综上所述，跨平台高性能、高可用的中间层服务架构设计需要选择适合的技术栈和架构模式。
通过微服务架构、分布式架构、异步处理和消息队列等技术手段，可以提高系统的性能和可用性。
同时，通过故障监测、容错处理、接口限流和异常降级等措施，保证系统的稳定运行。
最后，通过性能测试和监测，发现性能问题并进行优化，提高系统的整体性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何让程序运行过程透明化？
日志系统
日志系统-Trace Schema
名 remoteAddr time url duration statusCode ua forwardFor host string string string string string string string string 192.168.1.1 20/Nov/2017:00:00:00 +0800 GET /api/user/xxxx/ 0.081 200 Mozilla/5.0… 172.168.2.10,172.60.1.30 laifenqi-xxxx-xxx 4FE8984DF150-4448-8C31-350EB46991C8 E0F09F03-BA1D7D56- B4B69991E7FB5806 当前请求的父Span ID，用于标识当前请求节点 2512CB1Estring EA22-4249-99AB-2AE22660AE11 的父Span ID string 父Span服务名称 laifenqi-web-xxxx-xx 请求发起方IP 请求发生时间 当前请求URL 请求耗时 HTTP状态码 当前请求user agent 当前请求经过路由中转 当前请求主机服务名称 调用链唯—标识，从首端生成后，后续各节点进 string 行透传 当前请求的Span ID，用于标识当前请求链的父 string 子关系
•
背景介绍
•
• • •
面临挑战
架构设计
实施落地 结果校验
面临挑战
•
• • •
用户受运营活动影响较大
业务链条较长，涉及系统多
业务逻辑耦合多
缺少日志，运行过程黑盒
•
数据一致性问题严重
•
•
背景介绍
面临挑战
•
•
•
架构设计
实施落地
结果校验
架构设计
•
• •
背景介绍
面临挑战 架构设计
•
•
实施落地
结果校验
parent host:
trace id: 4FE8984D-F150-4448-8C31-350EB46991C8 28/Nov/ POST /user/get_user_info 2017:19:19:28 c-user.xxxx.qudian.online 0.03 200 laifenqi-xxxuser-xx-E span id: E0F09F03-BA1D-7D56-B4B6-9991E7FB5806 parent id: 4FE8984D-F150-4448-8C31-350EB46991C8 parent name: c-loan.xxxx.qudian.online:80 parent host: laifenqi-xxx-loan-2-E …….. trace id: 4FE8984D-F150-4448-8C31-350EB46991C8 span id: 6F1A7957-FE95-7E3E-7196-940B4E5D20ED 0.13 500 xxxx parent id: C3D9C85B-88A8-4F2B-ACA8-C6F9AB1EC71D parent name: c-loan.xxxx.qudian.online:80 parent host: laifenqi-xxx-user-2-E xxx.xx.xxx.xx xxx.xx.xxx.xx
同城双活高可用架构方案
•
• • • •
背景介绍
面临挑战
架构设计 实施落地
结果校验
背景介绍
•
• • •
2014年04月，趣店成立
2015月04月，A股上市公司昆仑万维投资“趣分期”
2015年08月，蚂蚁金服战略投资“趣分期”
2015年12月，知名投资机构凤凰祥瑞投资“趣分期”
•
2017年10月，趣店集团在美国纽约证券交易所挂牌上市
traceId
spanId
parentId parentName
日志系统-Event Schema
名
appId async bizId eventId eventName eventVer reqTime uid string string string string string string string string 独立部署工程级别唯—编号 是否为异步事件。可选值: true, false 当前请求唯—标识，默认值为TraceId 事件唯—标识，全局唯— 事件名称 事件版本 事件发生时间。 值 为 当 前 UnixTimestamp 当前系统用户id lfq true 9cc9ea16e7df25807f80adbcdecaef40 9d97e76609700a1cb7509bdd5a265c77 USER_ORDER_BH 1.0 1511878441 10000000
如何解决系统扩展性的问题？
服务化改造
服务化改造
•
• • •
高吞吐，性能损耗低
高可用，避免单点故障
灵活可扩展
支持多语e5f4976e64414f2fb3c45f0e11/68747470733a2f2f636c2e6c792f30303269325a3433324131732f496d616765253230323031372d31302d3136253230617425323031322e33302e3038253230414d2e706e67
ver uname data
string string
当前schema版本，由SDK自动赋值
调用方机器名
1.0.0 laifenqi-xxx-xx {"id":"100000","ip":"192.168.1.1"}
JsonObject 具 体 埋 点
日志系统-样例
时间 URL 耗时 状态码 服务器名称 TRACE trace id: 4FE8984D-F150-4448-8C31-350EB46991C8 28/Nov/ GET /loan/app/withdraw/preCheck 2017:19:19:29 c-loan.xxxx.qudian.online 0.27 200 laifenqi-xxxloan-xx-E span id: 4FE8984D-F150-4448-8C31-350EB46991C8 parent id: parent name: xxx.xx.xxx.xx CLIENT IP
