油雾器的结构原理及使用注意事项
油雾杯的安装要求
一、分水滤气器1、工作原理当压缩空气从输入口流入时，气体中所含的液态油、水和杂质沿着导流叶片在切向的缺经强烈旋转，液态油水及固态杂质受离心力作用被甩到存水杯的内壁上，并流到底部。
已除去液态油、水和杂质后的压缩空气通过滤芯进一步清除其中的微小固态粒子，然后从输出口流出。
挡水板是防止已积存的液态油水再混入气流中。
旋转放水旋把，靠螺纹传动将放水塞顶起，则冷凝水从放水塞与密封件之间空隙经放水塞中心孔道排出。
过滤精度：指通过过滤器滤芯的颗粒最大直径。
滤芯的过滤精度分成四档：5～10μｍ、10～25μm、25～40μｍ和4 0～70μｍ，可根据对空气的质量要求选定。
2、使用维护分水滤气器必须垂直安装，并使放水阀向下。
壳体上箭头所示方向为气流方向，不可装反。
应将它安装在远离空压机处，以提高分水效率。
使用时，必须经常放水。
滤芯应定期进行清洗或更换。
二、油雾器油雾器是一种特殊的注油装置。
它将润滑油雾化后注入空气流中，随压缩空气流入需要润滑的部位，达到润滑的目的。
1、油雾器的分类（1）、普通型油雾器油被雾化后，不论油雾粒径大小，让其全部混入压缩空气中，流向需润滑的部位，这种油雾器称为普通型油型器。
1）雾化原理当油从喷嘴带出来，进入高速气流中时，如同气流流过圆柱体一样，油滴表面压力分布不匀，出现高低压力区。
这种压力分布使油滴不断被拉长，直至撕断或许多小的油滴。
同样的道理，较小油滴再不断撒裂成更小的油粒，直到油粒表面压力分布形成的对油粒的拉伸作用小于绷紧油粒的表面张力的作用，油粒就不能再进一步雾化了。
2）使用注意事项润滑油:应选用对合成橡胶密封材料的变形影响很小的润滑油。
如22号汽轮机油或用机械油代替。
气温高时应选粘度大些的润滑油；气温低时应选粘度小些的润滑油。
滴油量的调节:滴油量是依靠调节节流阀的开度来实现的。
滴油量随使用条件的不同而不同，主要取决于流量大小。
3）安装注意事项：油雾器应安装在减压阀之后，以避免减压阀中的膜片受油的影响，且阀后流速比阀前高，有利于油的雾化。

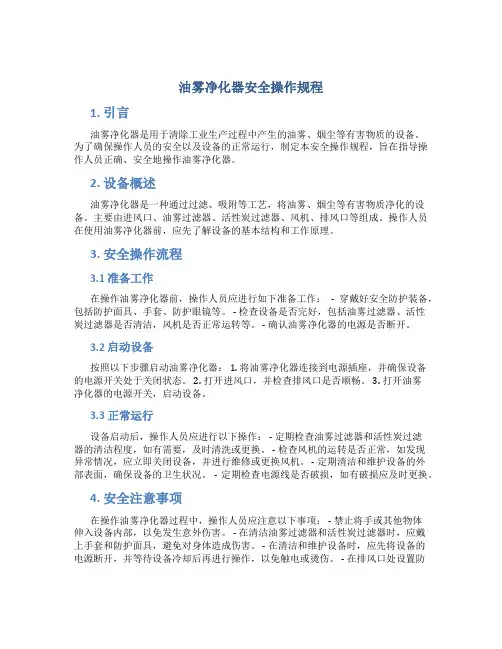

油雾净化器安全操作规程
油雾净化器安全操作规程1. 引言油雾净化器是用于清除工业生产过程中产生的油雾、烟尘等有害物质的设备。
为了确保操作人员的安全以及设备的正常运行，制定本安全操作规程，旨在指导操作人员正确、安全地操作油雾净化器。
2. 设备概述油雾净化器是一种通过过滤、吸附等工艺，将油雾、烟尘等有害物质净化的设备。
主要由进风口、油雾过滤器、活性炭过滤器、风机、排风口等组成。
操作人员在使用油雾净化器前，应先了解设备的基本结构和工作原理。
3. 安全操作流程3.1 准备工作在操作油雾净化器前，操作人员应进行如下准备工作：- 穿戴好安全防护装备，包括防护面具、手套、防护眼镜等。
- 检查设备是否完好，包括油雾过滤器、活性炭过滤器是否清洁，风机是否正常运转等。
- 确认油雾净化器的电源是否断开。
3.2 启动设备按照以下步骤启动油雾净化器： 1. 将油雾净化器连接到电源插座，并确保设备的电源开关处于关闭状态。
2. 打开进风口，并检查排风口是否顺畅。
3. 打开油雾净化器的电源开关，启动设备。
3.3 正常运行设备启动后，操作人员应进行以下操作： - 定期检查油雾过滤器和活性炭过滤器的清洁程度，如有需要，及时清洗或更换。
- 检查风机的运转是否正常，如发现异常情况，应立即关闭设备，并进行维修或更换风机。
- 定期清洁和维护设备的外部表面，确保设备的卫生状况。
- 定期检查电源线是否破损，如有破损应及时更换。
4. 安全注意事项在操作油雾净化器过程中，操作人员应注意以下事项： - 禁止将手或其他物体伸入设备内部，以免发生意外伤害。
- 在清洁油雾过滤器和活性炭过滤器时，应戴上手套和防护面具，避免对身体造成伤害。
- 在清洁和维护设备时，应先将设备的电源断开，并等待设备冷却后再进行操作，以免触电或烫伤。
- 在排风口处设置防护网或罩子，以防止异物进入设备内部。
- 在长时间操作设备时，应间断性地休息，避免疲劳引发安全事故。
5. 应急措施操作人员在发生紧急情况时，应采取以下措施： 1. 立即关闭设备的电源开关，切断设备电源。

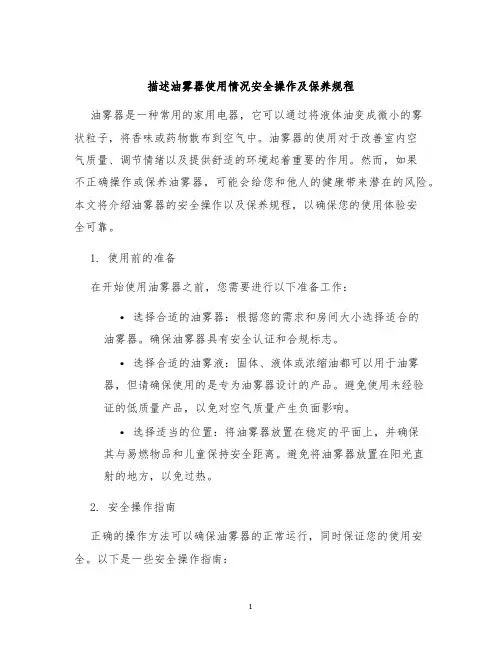

描述油雾器使用情况安全操作及保养规程
描述油雾器使用情况安全操作及保养规程油雾器是一种常用的家用电器，它可以通过将液体油变成微小的雾状粒子，将香味或药物散布到空气中。
油雾器的使用对于改善室内空气质量、调节情绪以及提供舒适的环境起着重要的作用。
然而，如果不正确操作或保养油雾器，可能会给您和他人的健康带来潜在的风险。
本文将介绍油雾器的安全操作以及保养规程，以确保您的使用体验安全可靠。
1. 使用前的准备在开始使用油雾器之前，您需要进行以下准备工作：•选择合适的油雾器：根据您的需求和房间大小选择适合的油雾器。
确保油雾器具有安全认证和合规标志。
•选择合适的油雾液：固体、液体或浓缩油都可以用于油雾器，但请确保使用的是专为油雾器设计的产品。
避免使用未经验证的低质量产品，以免对空气质量产生负面影响。
•选择适当的位置：将油雾器放置在稳定的平面上，并确保其与易燃物品和儿童保持安全距离。
避免将油雾器放置在阳光直射的地方，以免过热。
2. 安全操作指南正确的操作方法可以确保油雾器的正常运行，同时保证您的使用安全。
以下是一些安全操作指南：•阅读说明书：在首次使用油雾器之前，仔细阅读生产商提供的说明书。
确保您了解油雾器的功能、操作方法和潜在危险。
•开启通风设备：在使用油雾器时，请确保房间有良好的通风。
开启门窗或使用空气净化器等设备，可以帮助降低油雾器产生的气味和挥发物对室内空气的影响。
•控制使用时间：油雾器的使用时间应适度控制。
长时间持续运行可能会导致油雾过度浓烈，对您的呼吸系统产生负面影响。
建议每次使用不超过30分钟，并在空气中留出时间进行循环。
•小心触摸表面：油雾器在使用过程中会变得热乎乎的，特别是在长时间运行后。
请务必小心触摸油雾器的外表面，以免烫伤您的皮肤。
3. 定期保养正确的保养可以延长油雾器的使用寿命，确保其持续可靠运行。
以下是一些建议的保养规程：•清洁外壳：定期使用柔软的湿布清洁油雾器的外壳表面。
请勿使用化学清洁剂，以免损坏塑料表面。
确保在清洁时将油雾器断电并拔掉电源插头。

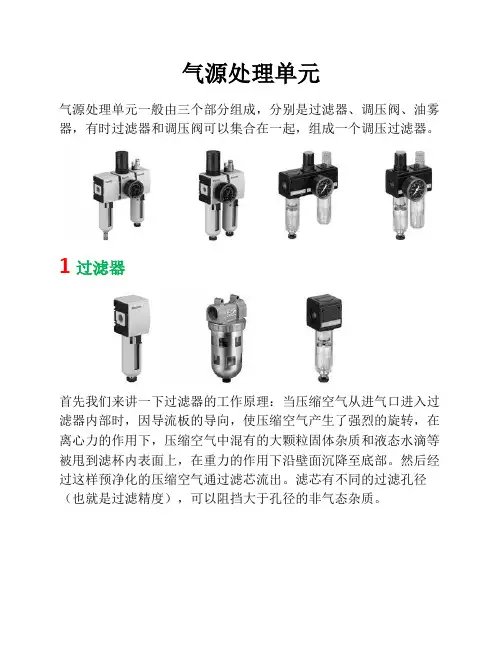

气源处理单元原理及选型事项
