某部队军事指挥中心设计方案

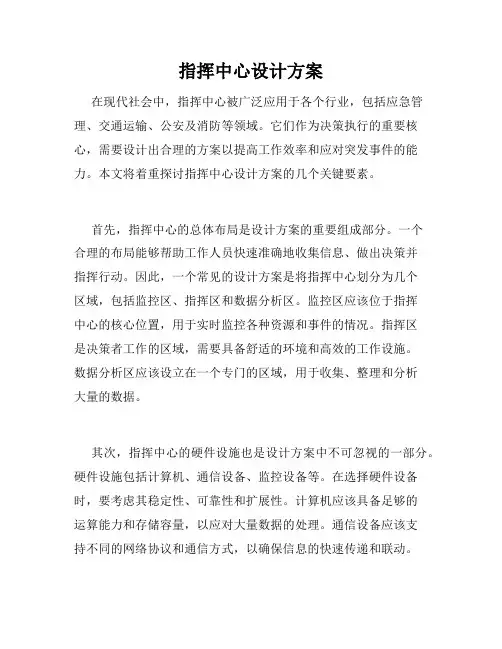

指挥中心设计方案
指挥中心设计方案在现代社会中，指挥中心被广泛应用于各个行业，包括应急管理、交通运输、公安及消防等领域。
它们作为决策执行的重要核心，需要设计出合理的方案以提高工作效率和应对突发事件的能力。
本文将着重探讨指挥中心设计方案的几个关键要素。
首先，指挥中心的总体布局是设计方案的重要组成部分。
一个合理的布局能够帮助工作人员快速准确地收集信息、做出决策并指挥行动。
因此，一个常见的设计方案是将指挥中心划分为几个区域，包括监控区、指挥区和数据分析区。
监控区应该位于指挥中心的核心位置，用于实时监控各种资源和事件的情况。
指挥区是决策者工作的区域，需要具备舒适的环境和高效的工作设施。
数据分析区应该设立在一个专门的区域，用于收集、整理和分析大量的数据。
其次，指挥中心的硬件设施也是设计方案中不可忽视的一部分。
硬件设施包括计算机、通信设备、监控设备等。
在选择硬件设备时，要考虑其稳定性、可靠性和扩展性。
计算机应该具备足够的运算能力和存储容量，以应对大量数据的处理。
通信设备应该支持不同的网络协议和通信方式，以确保信息的快速传递和联动。
同时，监控设备也是指挥中心必备的设备之一，可以通过摄像头、传感器等实时获取场景信息。
另外，指挥中心的软件系统是设计方案的核心。
一套高效可靠的软件系统是指挥中心运行的关键。
首先，软件系统应该具备良好的人机交互界面，以提供用户友好的操作体验。
其次，软件系统应该具备实时数据的处理和展示功能，能够集中呈现各种资源和事件的情况。
此外，软件系统还应该支持多人协同工作，实现多个决策者的联动和信息共享。
最后，软件系统的安全性也是设计方案中需要重点考虑的因素之一，要保证数据的安全传输和存储，防止未经授权的访问。
此外，人员配备也是一个关键的设计要素。
指挥中心的运行离不开专业的工作人员的支持。
他们需要具备相应的专业知识和技能，能够快速准确地处理各类信息和指挥行动。
因此，在设计方案时，要考虑人员的数量、培训和轮班工作等因素，以确保指挥中心的持续运行和应对突发事件的能力。
某指挥中心建筑设计施工图（共11张）
指挥中心设计要求20030226
指挥中心设计要求指挥中心总面积约320平方米，占消防支队五层一半面积。
主要由接处警作战指挥室、电视电话会议室（演播室）、119机房、通信员寝室、主机房、洗漱间等组成。
1、接处警指挥作战室主要放置设备、物品：消防实力显示大屏幕、具有GPS车辆定位功能的电子地图背投、五联席位的接处警台、350兆无线网基地台、作战指挥桌、资料柜等。
地板全部采用“三防”防静电地板，高度约25CM。
2、电视电话会议室（演播室）建成以电视电话会议为主，兼具演播室功能的会议室。
控制线路从主机房铺设至会议室。
配置设备：投影仪、摄像头、11台电视机（以后视情增加）、演播设备。
房间布置灯光照度应达到25W/m2，宜采用浙江阳光或松下品牌的三基色灯，色温在5800K 左右；背景简单明了，宜采用单色绒布，勿采用玻璃等反射材料，为保证声音效果，宜使用地毯等软包，不宜使用地板。
3、119机房铺“三防”防静电地板。
隔成系统区、辅助区。
系统区放置119系统主机。
辅助区放置UPS、备用电池柜、电话线配线柜、光端机等。
4、通信员寝室通信员休息室，放置床、桌、椅、衣柜等。
具体可参照附图。
5、主机房负责计算机信息系统网络维护。
采用防静电地板。
主要隔成服务器区、机柜区、辅助区。
服务器区放置服务器、PC机、打印机等设备。
机柜区放置路由器、交换机、大型机柜等。
辅助区放置UPS主机、电池柜等。
6、洗漱间隔成男厕所、浴室、洗漱间三间。
总体布局见附图。
主要设计要求：1、根据指挥中心总体布局合理分配各个房间大小，门室朝向，充分利用空间。
2、设计整体美观、大方，具有时代感，现代感，具备良好的使用环境和视觉效果。
3、按各房间功能，选材时，多考虑采用吸音，防火材料。
4、机房设计按国家B类标准。
指挥中心设计方案91546
指挥中心解决方案目录一、系统概述 (3)二、客户需求 (3)三、整体方案 (4)1.视频系统 (5)a）视频源的采集 (5)b)视频信号处理系统 (5)c）大屏幕显示 (5)d）视频解决方案： (7)2。
音频系统 (9)a)音源拾取 (10)b)优良扩声_恰当的音箱选择 (10)c）音频解决方案： (10)3。
控制系统 (11)a)控制系统功能特点： (11)b)控制系统在弱电系统中的作用: (11)c)控制系统解决方案： (12)4。
典型弱电系统连接图 (12)5.设备清单 (12)四、系统综述 (14)五、工程案例 (15)六、项目管理及售后服务 (17)1.工程项目管理 (17)2。
工程项目人员安排 (18)3。
项目施工周期 (18)4。
工程项目施工流程图 (19)5。
工程软件施工流程图 (20)6.施工标准 (21)7。
系统验收 (21)8。
售后服务 (22)一、系统概述随着科技发展迅速，新技术、新产品的应用也体现在指挥中心的运行上。
考虑到指挥中心为应急指挥中枢,采用当今最先进的模块化、开放式、集散分布式的系统设计思想。
并且对高质量音视频集成设计都提出了全新的概念，数字化、网络化、集成化成为其发展的主要趋势。
不但能最大限度地可靠和全面满足应急指挥的要求，而且具有内部调整的足够灵活性,可满足变化着的各种需要。
指挥中心一般用于指挥调度。
例:指挥中心情报搜集、信息研判、参谋决策、调度指挥、指导打防控实战的能力和水平，努力把指挥中心建设成为一个反应迅速、运转高效、作风硬朗、严谨细致、精干权威的战斗实体。
在参加了近年来较有影响的工程设计后,认识到一些指挥中心功能设计主要包括：➢图像系统➢监控功能➢有/无线合一综合指挥调度系统➢移动指挥调度系统➢视频指挥调度系统以上多个功能模块或者几个功能模块经控制网络连接，智能化地将它们集成为一体,构成多种设备声像合一的效果，满足指挥中心的各种智能化要求,完成各项功能，使之成为使用方获得信息重要途径。
指挥中心工程系统方案
指挥中心工程系统方案
一、概况
指挥中心工程系统作为一种应用实施系统，重点结合参与系统开发的
机构的特点和实际情况，就指挥中心工程系统的应用实施提出了“指挥中
心工程系统方案”进行设计实施。
该方案通过系统架构、硬件系统、系统
操作及安全运行等方面，确定了指挥中心工程系统的实施内容和规范要求，从而实现指挥中心工程的有效运行。
二、指挥中心工程系统方案设计
1、系统架构
指挥中心工程系统主要由操作终端、数据处理系统、场景显示系统、
视频管理系统、指挥调度系统、安防系统等构成，这些系统共同组成指挥
中心工程系统系统，形成中心工程系统的完整架构，进一步实现指挥中心
工程的有效管理。
（1）操作终端：操作终端主要由主操作终端、备份终端、附属操作
终端等组成，操作终端主要用于输入操作指令；
（2）数据处理系统：数据处理系统是指挥中心工程系统的核心部分，它由主机、网络子系统、存储系统、数据库系统等组成，是接收外部信息
和发出内部指令的重要组成部分；。
指挥中心建筑方案
指挥中心建筑方案指挥中心是一个集指挥、调度、监控、协调等功能于一体的重要建筑。
它通常作为急救、灾害应急、紧急救援等部门的核心工作场所。
为了满足指挥中心的功能需求，建筑方案应考虑建筑布局、外观设计、空间分配、设备设施等多个方面。
以下是一种适用于指挥中心的建筑方案。
首先，建筑布局应统一合理。
指挥中心的布局应考虑到不同部门的工作联系密切性，将各个部门的工作区域相对独立、相互配合地布置在建筑内。
通常，指挥中心会划分为指挥调度区、数据监控区、应急指挥区等不同区域，每个区域的功能需求和人流量不同，因此需要灵活统筹安排空间。
其次，建筑外观应具有辨识度和凝聚力。
考虑到指挥中心的特殊性，建筑外观应与周围环境相协调，同时又具有一定的辨识度，方便在紧急情况下被人们迅速识别和找到。
外观的设计需要简洁、大气，可以考虑使用现代化的建筑元素，如玻璃幕墙和金属材料等，以突显建筑的功能性和科技感。
再次，空间分配要科学合理。
指挥中心的空间分配应以工作效率为核心，合理布局各个工作区域的位置和空间大小。
指挥调度区通常需要考虑到多个工作人员与设备的配合和协调，因此需要较大的工作空间。
数据监控区则需要将大量的数据素材以及监控设备进行合理安排，减少空间的浪费，提高数据的处理效率。
应急指挥区则需要明确分区，使每个应急小组在紧急情况下可以快速组织起来。
最后，设备设施要齐全高效。
指挥中心作为一个重要的指挥调度平台，需要配备先进的技术设备和通信设施。
例如，高清视频监控系统、多功能投影设备、联网电脑和大屏幕显示器等。
此外，指挥中心的建筑方案还应包含完善的供电、供水、空调和通风等基础设施，确保设备设施的正常运行。
综上所述，指挥中心建筑方案需要综合考虑建筑布局、外观设计、空间分配和设备设施等多个因素。
通过科学合理的设计，可以为指挥中心提供一个高效、舒适、安全的工作环境，提高紧急情况下的指挥调度能力，提高灾害应急和紧急救援工作的效率和效果。
(完整版)指挥中心建设方案
指挥中心方案
指挥中心方案一个组织的成功与否往往取决于其指挥中心的运作。
无论是军队、企业还是政府，都需要一个强大的指挥中心来统筹和协调各项工作。
本文将探讨一个优秀的指挥中心方案应该具备的要素以及其重要性。
首先，一个好的指挥中心方案需要明确的目标和职责。
指挥中心是为了提高效率和协作而设立的，因此其目标应该与组织的总体战略一致。
无论是应对紧急情况，还是协调复杂的项目，指挥中心的职责都应该明确且具体。
这样一来，每个成员都清楚自己的责任，能够更好地发挥自己的能力。
其次，一个好的指挥中心方案需要高效的信息管理和通信系统。
信息在指挥中心中扮演着至关重要的角色，因为只有充分的信息共享和及时的沟通，指挥中心才能做出明智的决策。
一个高效的信息管理系统可以帮助指挥中心收集、整合和分析大量的数据，以便制定正确的战略和行动计划。
与此同时，一个强大的通信系统可以确保指挥中心与外部各方保持紧密联系，以便快速响应和协调。
此外，一个好的指挥中心方案还需要优秀的团队和领导力。
团队合作是一个指挥中心成功的关键因素。
每个成员都应该具有专业知识和技能，并能够相互支持和信任。
团队中的领导者应该具备良好的沟通和决策能力，能够在压力下做出明智的选择。
同时，领导者还应该能够激励团队成员，提高团队的凝聚力和工作效率。
另外，一个好的指挥中心方案应该注重灵活性和适应性。
在现代社会，变化是常态。
一个指挥中心应该能够及时调整和适应新的情况和要求。
这需要有灵活的流程和机制，以便在需要时进行调整和改进。
同时，指挥中心也应该具备足够的资源和能力，能够有效地应对各种挑战和风险。
最后，一个好的指挥中心方案需要不断的学习和改进。
指挥中心是一个动态的实体，它应该能够从过去的经验中吸取教训，并不断改进和提高自身的能力。
为此，对指挥中心的绩效进行监测和评估是必要的。
只有通过不断的学习和改进，指挥中心才能在快速变化的环境中保持竞争力。
综上所述，一个优秀的指挥中心方案需要明确的目标和职责，高效的信息管理和通信系统，优秀的团队和领导力，灵活性和适应性，以及不断的学习和改进。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
某部队军事指挥中心设计方案 一、项目背景： 军事指挥中心在现代信息化战争中承担着越来越重要作用。军事指挥中心大屏幕对通信、预警和警报等能够迅速、快捷、准确接收并高清晰地显示，既能满足非战争时期突发情况下的指挥调度的需要，又能对战争和突发情况下进行大规模，综合性的事件实施指挥调度，从而实现突破空间限制和极大的提高战时反应速度，大大提高部队的整体快速反应作战能力。 该军事指挥中心大屏幕显示系统采用了广州科灿信息科技有限公司的激光LED混合光源DLP投影显示单元。 广州科灿信息科技有限公司是国内一家大屏幕显示系统整体解决方案提供商，2011年率先在行业内推出激光LED混合光源DLP投影显示单元。到目前为止，激光LED混合光源DLP投影显示单元已经成功应用于政府、交通、电力、通信、军事、能源等行业，为科灿科技开拓更广阔的市场打下坚实的基础。 二、系统设计思想 大屏幕显示系统把国际最卓越的DLP高清晰数字显示技术、显示单元无缝拼接技术、多屏图像处理技术、信号切换技术、网络技术等科技手段的应用综合为一体，形成一个拥有高亮度、高清晰度、技术先进、功能强大、使用方便的大屏幕投影显示系统，从而为调度指挥监控系统提供了一个网络集中监控平台、信息资源共享平台、分析决策平台和指挥调度平台。 通过大屏幕显示系统，可以轻松实现直观、实时、全方位地集中显示各个系统的信息，各系统信息在大屏幕上可根据需要以任意大小、任意位置和任意组合进行显示，并且对显示信息进行智能化管理，以便于指挥中枢准确、实时全面的观看和掌握各方面信息并做出正确的决策，大大提高了指挥调度决策(尤其在紧急情况处置时)的效率，增强了各信息显示的直观性和可操作性。
上述系统支持各类视频信号单屏多画面、多屏单画面及整屏显示，能任意实现图像的缩放、移动等功能;支持多路RGB信号和视频信号的实时显示、混合显示和叠加显示，并充分考虑各项实际工作之间的衔接，实现对网络资源和相关资讯的实时监控和智能化管理，增强网络的直观性和可操作性，提高工作效率，体现现代化的部队形象。 三、系统结构设计 1、显示子系统：
根据现场环境及部队指挥中心空间环境，我方建议建设一套60"12×4(12 列4行)规模的DLP大屏显示系统; l 投影显示单元：
本系统投影单元采用科灿KCS-60AMC 60英寸激光LED混合光源DLP投影显示单元，由32台投影显示单元组成的显示墙,作为系统的显示终端。每个投影单元包括投影机芯、反射系统、屏幕及屏幕框架、光源、单元箱体结构等。 l 拼接组合方式：12(列)´4(行)
l 投影机基座：1000 mm l 单屏显示面积为：1220mm(宽)× 915mm(高) l 整屏显示面积为：14640 mm(宽)× 3660mm(高) l 单屏分辨率为：1024 × 768 l 整体分辨率为：12288 × 3072 l 单元厚度：796 mm 2、控制子系统： 显示控制子系统包括硬件控制设备、多屏网络桌面处理器及相配套的大屏幕控制软件组成 l DP 系列多屏网络桌面处理器 ： DP系列多屏网络桌面处理器是科灿科技针对超高分辨率拼接墙系统客户推出的一款具有强大信号处理能力、运行速度快、工作稳定的图像处理器。桌面处理器输出一个超高分辨率的桌面信号，通过科灿科技独创的实时网络IP桌面抓屏软件VWCSDesktop及VWCSRemoteVideoIP视频处理软件，在其上面可以打开网络桌面、IP视频信号等窗口。 l 控制计算机 本设计方案是以控制PC控制整个大屏幕系统，控制PC是大屏幕投影系统的操作中心，可以覆盖大屏幕的所有可控设备，通过控制PC实现对大屏幕拼接墙、视频矩阵切换器、RGB矩阵切换器、图像处理器等设备的操作控制和管理。 l 控制电脑是大屏显示的控制中心，可以是网络中的任何一台计算机。本系统控制软件为科灿科技大屏幕专用控制管理软件VWCSDesktop。 l 控制电脑可完成对大屏系统的设备控制、信号选择控制、信号显示方式控制、投影机调整控制等。 l 矩阵切换器： 1)RGB切换矩阵 l 采用16进16出RGB切换矩阵，可实现16路RGB信号的控制、选择和切换。
2)视频切换矩阵 l 采用16进16出视频切换矩阵，可实现16路视频监控信号的控制、选择和切换。 连接线缆和VGA分配器： 用于各显示部件间的信号(RGB、VIDEO、LAN等)传输连接和信号分配。 3、 用户系统：
用户需要显示的信号源：包括视频信号、计算机RGB信号以及综合的信号等。科灿科技大屏幕显示系统可以实现对用户各种信号源的综合显示。 4 、系统尺寸图： 5 、系统模拟效果图： 6、 系统结构图： 7、系统结构说明 1、投影显示系统由DLP 投影单元拼接组成，每个投影单元的尺寸为60英寸，拼接方式为12×4，投影单元总数为48个屏。 2、系统由图像处理器及控制计算机控制整个大屏幕系统的显示。 l 图像处理器提供大幅面高分辨率的图形显示环境，使活动视频、RGB信号窗口等各种类型的图像信号以及全息超高分辨率的应用图像均可以在显示拼墙上完美重现。本方案设计为提供48路RGB\DVI信号输出，28路RGB\DVI信号输入，12路复合视频信号源输入。
l 控制计算机可以对整个系统的所有硬件包括大屏幕系统进行管理，而且提供人性化的中文管理界面，确保用户的正常使用。
3、 投影机内置控制系统保证了系统的可靠性和显示灵活性。 大屏幕系统的显示控制可由图像处理器和投影机内置控制器控制。
l 两个控制系统在物理连接上是独立的，可分别或同时运用 l 为系统显示提供了不同的显示方式，增加了系统显示的灵活性 l 在图像处理器故障的情况下，内置控制器同样可以显示应用图形，提高了系统的可靠性和容错性能。 4、RGB信号和视频信号的多种连接和显示方式 l RGB信号和视频信号可与投影机直接连接，通过投影机内置控制器拼接显示，图形可按屏幕几何拼接放大 l 不同的显示方式可同时运用，增强了信号的显示灵活性
l 内置控制器同样可以显示应用图形，提高了系统的可靠性和容错性能。 5、系统的控制部分由系统专用计算机(控制PC)及相应的控制软件完成。系统专用计算机通过相应的控制线缆主要控制以下设备：
l 对投影机单元的控制 l 对图像处理器的控制 l 对视频矩阵切换器的控制 l 对RGB矩阵切换器的控制 四、设备性能及技术指标 1、 系统主要技术指标 整个投影显示系统中投影机箱体单元是影响整体投影墙系统显示效果的关键核心部分，而图像处理器是整个系统中的控制核心，如何在满足用户需求的情况下尽量选用性价比最高的产品，是我们系统设计过程中重点考虑的问题。因此，我们推荐用户使用的系统具有以下参数指标，以供用户评审：
1、系统运行寿命 l 投影单元：>100000小时 l 图形处理器：>10年 l 新一代激光LED混合光源，60000小时超长寿命 2、系统可靠性和可用性 l 整个显示系统的设计考虑到用户系统需要长时间运行，因此我们所提供的设备可保证每天24小时、每周7天的连续运行，确保了系统运行的可靠和稳定。 l 我们方案中所设计的系统不但考虑到系统的扩展性，也考虑到系统每个设备充分发挥其功效。 l 我们所推荐的显示系统的可用率：>99.9% 3、抗电强度 由于显示系统电源电源交接、跳线采用了旋转卡夹接线方法，并在锡磷青铜制成的卡件上用硅脂密封，防腐、防水、防潮，因此，电源供电线任一级与机外金属外露部分之间，均能承受有效值1500v/50Hz的交流电压，时间为60秒的抗电强度试验，试验电流判定为l0mA，试验中不会出现击穿和飞弧现象，无机器受损。
4、绝缘电阻 显示系统电源接线均采用专业工具，自动剥皮、自动卡接、自动剪断多余线头，保证三面接点不外露，方便可靠，经久耐用，因此电源供电线任一级与机外金属外露部分之间的绝缘电阻应不小于5.2MΩ。
5、系统噪声 系统单元屏前5米处噪音低于40分贝。 2、 激光 LED 混合光源 DLP 投影显示单元特点： 1新一代激光LED混合光源原理
2高亮度、高对比度，色彩还原更真实 3绿色环保、低功耗
4更低运营维护成本 1、 激光 LED 混合光源 DLP 投影显示单元技术参数： 显示技术 DLP技术（单片0.7" DMD芯片，12°偏转角) 分辨率 XGA(1024×768像素） 对角线 60″ 屏幕尺寸 1220mm宽´915mm高 投影屏幕复合玻璃屏幕 单元拼缝 < 0.5mm
输出亮度 800ANSI（典型值） 动态对比度 100000:1
均匀度 ＞95% 色温范围 3200K—12000K可调 光源 激光LED混合光源 光源平均寿命 60000小时 扫描频率 水平：15kHz-120kHz 垂直：24Hz-120Hz 输入接口 模拟RGB1 D-sub 15p
模拟RGB2 5BNC
数字DVI-1 DVI-I
数字DVI-2 DVI-I
复合视频 BNC
高清视频 YPbPr
RS232C D-Sub 9p 输出接口 复合视频 BNC
数字RGB DVI-I
RS232C D-Sub 9p 控制 RS232C和红外遥控 电源 AC100V~240V@50/60Hz
超低功耗 正常工作：100W 工作温度 10℃~40℃，建议最佳工作温度22±5℃ 工作湿度 10%~90% ,无凝露 2、 DP 系列多屏网络桌面处理器功能特点 Ø 实时网络桌面抓屏 通过科灿科技独创的VWCSDesktop软件，可以实现多路在网络中的计算机信号以窗口的方式在拼接墙上显示，多路信号同时上屏均可达到实时效果，占用系统资源少。兼容32位、64位Windows应用，支持多种语言显示，同时兼容Windows 2000、Windows XP、Windows Vista、Windows 7等操作系统平台。 Ø 单一逻辑屏、支持超高分辨率显示 DP系列多屏网络桌面处理器将所有通道的输出画面组成一个超高分辨率的单一逻辑屏。该逻辑屏的分辨率为所有显示单元分辨率之和。在这超高分辨率的桌面上可实现多类信号窗
