干挂大理石施工方案含计算书
大理石干挂施工方案
大理石干挂施工方案干挂大理石施工方案一、材料要求1、石材根据设计要求，确定石材的品种颜色、花纹和尺寸规格，并严格控制，检查其强度，吸水率等性能。
2、膨胀螺栓，连接铁件，连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需的连接件的质量，必须符合要求。
二、主要机具台钻、无齿切割锯、冲击钻、手枪钻、卷尺、靠尺等。
三、作业条件1、检查石材的质量及各方性能是否符合设计要求。
2、搭架子，做隐检。
3、水电设备及其他予留件已安装完。
4、门窗工程已完毕。
5、对参施人员做技术交底。
四、操作工艺1、工艺流程→清理结构表面→结构上弹出垂直线→大角挂两竖直钢丝→石料打孔——→背面刷胶——→贴柔性加强材料挂水平位置线→支底层板托架→放置底层板定位→调节与临时固定→灌M2水泥→设排水管→结构钻孔并插固定螺栓→镶不锈钢固定件→用胶粘剂灌下层墙板上孔→插入连接钢针→将胶粘剂灌入上层墙板的下孔内临时固定上层墙板→钻孔插入膨胀螺栓→镶不锈钢固定件→镶顶层墙板→2、工地收货：由专人负责，发现有质量问题，及时处理，并负责现场的石材堆放。
3、石材准备：用比色法对石材的颜色进行挑选分类，安装在同一面的石材颜色应一致，按设计图纸及分块顺序将石材编号。
4、基层准备：清理预做饰面石材的结构外表，同时进行结构套方，规矩，弹出垂直线和水平线。
并按照设想图纸和实践需要弹出装置石的位置线和分块线。
5、挂线：按照设想图纸要求，石材装置前要事前用经纬仪打击大角两个面的竖向控制线，最好弹在离大角20cm的位置上，以便随时检查垂直挂线的准确线，包管顺遂装置，并在控制线的上下作出标记。
6、支底层饰面板托架，把预先安排好的支托按上平线支在将要装置的底层石板上面。
支托要支承牢固，彼此之间要连接好，也可和架子接在一起，支架安好后，顺支托偏向钉铺通长的50mm厚木板，木板上口要在同一个水平面上，以包管石材上上面处在同一水平面上。
7、上连接铁件：用设想规定的不锈钢螺栓固定角钢宁静钢板。
内墙干挂大理石施工方案
内墙干挂大理石施工方案1. 引言本文档旨在介绍内墙干挂大理石施工方案，包括施工前的准备工作、材料选择、施工步骤以及质量控制等内容。
通过本方案的实施，可以有效地提高内墙大理石施工的效率和质量，确保施工过程顺利完成。
2. 准备工作在进行内墙干挂大理石施工前，需要进行一系列的准备工作，包括以下几个方面：2.1 施工方案设计在施工前，需要根据具体的施工要求制定合理的施工方案。
施工方案设计包括工程量计算、材料搭配、施工工序等内容，旨在合理安排施工过程，提高施工效率。
2.2 材料准备根据施工方案确定所需的材料种类和数量。
主要材料包括大理石板材、干挂系统支架、背板、胶粘剂等。
在选择材料时，要考虑其质量、性能和施工要求，选择符合标准的产品。
2.3 现场准备工作在施工前，需要对施工现场进行清理和准备。
清理现场的垃圾和障碍物，确保施工区域干净整洁。
同时，还需要检查墙面的平整度、垂直度等指标，确保施工的基础符合要求。
3. 施工步骤3.1 安装干挂系统支架首先，在墙面上安装干挂系统支架。
根据设计要求确定支架的布置位置，确保支架之间的间距均匀。
安装支架时，要使用合适的工具和固定设备，确保支架安装牢固可靠。
3.2 安装背板安装完干挂系统支架后，需要在支架上安装背板。
背板的材料可以选择钢板、石膏板等。
安装背板时，要注意背板与支架之间的紧密连接，确保背板的平整度和垂直度符合要求。
3.3 预处理大理石板材在安装大理石板材前，需要对其进行预处理。
首先，检查大理石板材的尺寸和质量，确保符合要求。
然后，根据施工需要进行切割和加工，以便于后续的安装。
3.4 安装大理石板材将预处理好的大理石板材安装到背板上。
安装时，要使用适当的胶粘剂，并根据设计要求确定安装的位置和间距。
安装过程中，要注意控制板材的垂直度和平整度，确保安装质量。
3.5 清洁和修复工作完成大理石板材的安装后，进行清洁和修复工作。
清洁墙面和大理石板材，清除施工过程中产生的污垢和杂物。
外墙干挂大理石施工方案
目录第一章、工程概况及施工条件。
2第二章、工程项目管理目标。
4 第三章、施工前的准备工作。
4第四章、施工组织管理机构。
7第五章、施工力量部署。
11第六章、施工工艺。
13第七章、质量标准。
17 第八章、制品的运输与保管。
26第九章、石材干挂墙体施工措施。
27 第十章、项目质量与安全体系。
29第十一章、工程质量保证措施。
30 第十二章、安全文明环保措施。
34第十三章、工程进度保证措施。
38第十四章、施工后的成品保护。
40第十五章、保养与维修。
41第十六章、技术档案资料管理。
42 附件一主要设备配备表附件二劳动力配备表附件三消防安全用品需用计划附件四施工进度计划表附件五施工图恒森国际嘉园B区外墙石材幕墙工程施工方案第一章工程概况及施工条件一、编制说明?：1、本《施工方案》恒森国际嘉园B区1-2层外墙石材幕墙工程的专项施工方案，是规范和指导该专项工程从施工准备到竣工验收过程的综合性技术文件，为使该专项工程的施工全过程能按科学规律组织规范施工，有计划地开展各部分项工程的施工，及时做好各项施工准备工作，保证各种资源和劳动力的及时供应，协调与各工种之间的时间安排，保证施工的顺利进行，按期保质完成施工任务，特制订本专项施工方案。
2、?适用范围?本《施工方案》适用于恒森国际嘉园B区1-2层外墙石材幕墙工程。
3、编制依据1）由恒森国际嘉园B区工程项目管理部发出的招标文件：招标书---投标方须知、招标范围、投标资审表、材料综合单价明细表、投标报价汇总表、投标书样本。
设计要求及说明招标图纸---恒森国际嘉园B区建筑施工图一套（光盘电子版文件）。
恒森国际嘉园B区1-2层外墙石材幕墙工程合同（格式）---合同主体合同附件一：外墙石材幕墙工程乙方承包范围合同附件二：外墙石材幕墙工程技术要求与标准合同附件三：甲方提供总包服务的内容合同附件四：外墙石材幕墙工程款支付的安排合同附件五：工程质量保修书合同附件六：履约保函样本合同附件七：保留金保函样本2）图纸疑问及招标方的答疑意见。
综合办公楼干挂大理石施工方案 (2)
综合办公楼干挂大理石施工方案 (2)
一、引言
综合办公楼干挂大理石是一种常见的装饰材料，具有美观、耐用、易清洁等特点。
本文将介绍在综合办公楼进行干挂大理石施工的方案和步骤，以确保施工质量和效率。
二、施工准备
1.材料准备：
–大理石板
–铝合金挂件
–石材胶
–打胶枪
–测量工具
2.人员准备：
–项目经理
–现场施工人员
–质量检验员
3.设备准备：
–升降机
–手工具
–清洁工具
三、施工步骤
1.测量定位：
–使用测量工具精确测量干挂大理石板的尺寸和位置，确定挂件的位置。
2.挂件安装：
–将铝合金挂件按照测量定位的位置安装在墙壁上，确保平整牢固。
3.石材胶涂抹：
–在大理石板的背面均匀涂抹石材胶，注意控制胶的用量，避免过多溢出。
4.挂贴操作：
–将涂抹了石材胶的大理石板精确放置在铝合金挂件上，施加适当的压力确保粘贴牢固。
5.清洁美化：
–使用清洁工具对大理石板表面进行清洁，在整体施工完成后，对墙面进行美化处理。
四、施工质量保障
1.质量检验：
–每一步施工完成后，质量检验员对施工质量进行检查，确保符合相关要求。
2.工程验收：
–质量检验合格后进行工程验收，经过验收合格后方可移交使用。
五、总结
通过以上的干挂大理石施工方案和步骤，能够帮助施工人员在综合办公楼装饰
施工中更加高效地进行工作，提升装饰效果的质量，为办公楼的整体形象增添亮点。
施工中要严格遵守相关规范和要求，确保施工质量和安全。

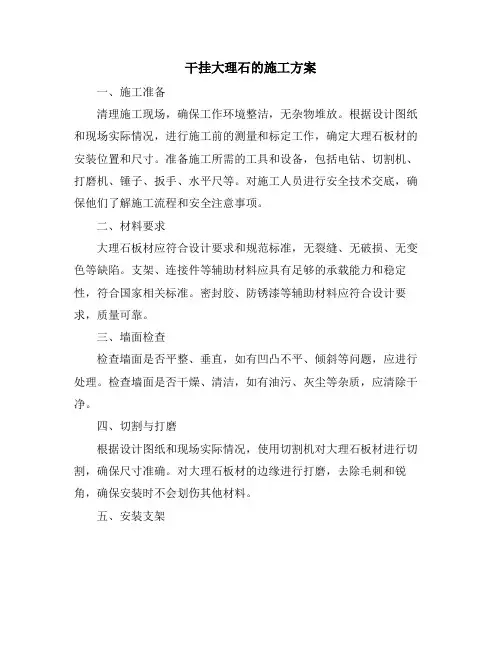

干挂大理石的施工方案
干挂大理石的施工方案一、施工准备清理施工现场，确保工作环境整洁，无杂物堆放。
根据设计图纸和现场实际情况，进行施工前的测量和标定工作，确定大理石板材的安装位置和尺寸。
准备施工所需的工具和设备，包括电钻、切割机、打磨机、锤子、扳手、水平尺等。
对施工人员进行安全技术交底，确保他们了解施工流程和安全注意事项。
二、材料要求大理石板材应符合设计要求和规范标准，无裂缝、无破损、无变色等缺陷。
支架、连接件等辅助材料应具有足够的承载能力和稳定性，符合国家相关标准。
密封胶、防锈漆等辅助材料应符合设计要求，质量可靠。
三、墙面检查检查墙面是否平整、垂直，如有凹凸不平、倾斜等问题，应进行处理。
检查墙面是否干燥、清洁，如有油污、灰尘等杂质，应清除干净。
四、切割与打磨根据设计图纸和现场实际情况，使用切割机对大理石板材进行切割，确保尺寸准确。
对大理石板材的边缘进行打磨，去除毛刺和锐角，确保安装时不会划伤其他材料。
五、安装支架根据设计图纸和现场实际情况，确定支架的安装位置和数量。
使用电钻在墙面上钻孔，安装膨胀螺栓或其他连接件。
将支架固定在连接件上，确保支架稳定、牢固。
六、安装大理石板材将大理石板材放置在支架上，调整位置，确保水平、垂直。
使用专用夹具或连接件将大理石板材固定在支架上，确保稳定、牢固。
对每块大理石板材进行调整，确保整体平整、美观。
七、质量检查与验收对安装好的大理石板材进行全面检查，确保每块板材都符合设计要求和规范标准。
对施工质量进行评估，确保墙面平整、稳定、美观。
进行验收，邀请相关单位或部门对施工质量进行检查和确认，确保符合要求后，方可进行后续施工或使用。
总结：干挂大理石的施工方案包括施工准备、材料要求、墙面检查、切割与打磨、安装支架、安装大理石板材和质量检查与验收等七个方面。
在施工过程中，应严格按照施工流程和规范标准进行操作，确保施工质量和安全。
同时，还应注意环境保护和文明施工，减少对周围环境和居民的影响。

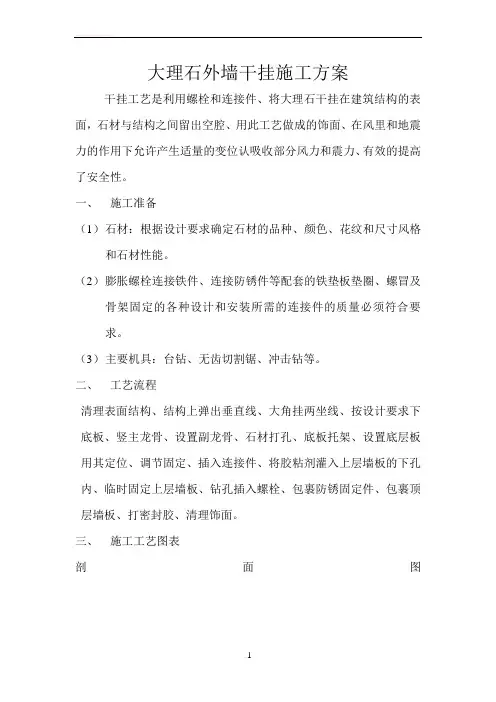

大理石外墙干挂施工方案
大理石外墙干挂施工方案干挂工艺是利用螺栓和连接件、将大理石干挂在建筑结构的表面，石材与结构之间留出空腔、用此工艺做成的饰面、在风里和地震力的作用下允许产生适量的变位认吸收部分风力和震力、有效的提高了安全性。
一、施工准备（1）石材：根据设计要求确定石材的品种、颜色、花纹和尺寸风格和石材性能。
（2）膨胀螺栓连接铁件、连接防锈件等配套的铁垫板垫圈、螺冒及骨架固定的各种设计和安装所需的连接件的质量必须符合要求。
（3）主要机具：台钻、无齿切割锯、冲击钻等。
二、工艺流程清理表面结构、结构上弹出垂直线、大角挂两坐线、按设计要求下底板、竖主龙骨、设置副龙骨、石材打孔、底板托架、设置底层板用其定位、调节固定、插入连接件、将胶粘剂灌入上层墙板的下孔内、临时固定上层墙板、钻孔插入螺栓、包裹防锈固定件、包裹顶层墙板、打密封胶、清理饰面。
三、施工工艺图表剖面图立面图四、工艺流程详细说明：1、石材准备：首先用比色法对石材的颜色进行挑选分类：安装在同一面的石材颜色应一致，并根据设计尺寸和图纸要求，将专用模具固定在台钻上，进行石材打孔。
为保证位置准确垂直，要钉一个定型石板托架，使石板放在托架上，要打孔的小面与钻头垂直，使孔成型后准确无误，孔深为20mm，孔径为5mm，台钻为4.5mm。
2、基层准备：清理预做饰面石材的结构表面，同时进行吊直、套方、找规矩，弹出垂直线和水平线。
并根据设计图纸和实际需要弹出安装石材的位置和分快线。
3、挂线：按设计图纸要求，石材安装前腰事先用经纬仪打出大角两个面的竖向控制线，最好在离大角20cm的位置上，以便随时检查垂直线的准确性，保证顺利安装。
竖向挂线易用φ1.0～φ1.2的钢丝为好，下边沉铁随高度而定，一般40m以下高度沉铁重量为8-10kg，上端挂在专用的挂线角架上，角钢架用膨胀螺栓固定在建筑物大角的顶端，一定要挂在牢固、准确、不易碰动的地方，并要注意保护和经常检查。
并在控制线的上、下作出标记4、支底层饰面板托架：把预先加工好的支托按上干线支在将要安装的底层石板上面。
外墙干挂大理石施工方案
工程外墙干挂大理石施工方案公司年月日目录1. 工程概况.............................................................................................................................2.2.施工准备............................................................................................................................... 2.3.施工设计............................................................................................................................... 3.4. 设计依据............................................................................................................................. 3.5.测量放线............................................................................................................................... 3.6.施工方法............................................................................................................................... 3.6.1施工工艺........................................................................................................................ 4.6.2施工方法........................................................................................................................ 4.6.2.1 骨架安装................................................................................................................ 4.6.2.2 骨架焊接................................................................................................................ 4.6.2.3 石材安装................................................................................................................ 4.7.质量措施的保证................................................................................................................... 5.8.技术交底............................................................................................................................... 6.9.安全措施............................................................................................................................... 7.1.工程概况1.1工程位于，工程内建筑物栋，分别，本次外墙干挂石材施工为外墙面。
大理石、干挂施工方案
大理石、花岗石干挂施工方案引用标准GB50209—2002。
一、材料要求1、石材：根据设计要求，确定石材的品种、颜色、花纹和尺寸规格，并严格控制、检查其抗折。
抗拉及抗压强度，吸水率、耐冻融循环等性能。
2、合成树脂胶粘剂：用于粘贴石材背面的柔性背衬材料，要求具有防水和耐老化性能。
3、玻璃纤维网格布：石材的背衬材料。
4、防水胶泥：用于密封连接件。
5、防污胶条：用于石材边缘防止污染。
6、嵌缝膏：用于嵌填石材接缝。
7、罩面涂料：用于大理石表面防风化、防污染。
8、膨胀螺栓、连接铁件、连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安所需的连接件的质量，必须符合要求。
二、主要机具设备1、机械设备：手提式电动石材切割机、台式切割机、瓷片切割机、风劲冲击钻、风动磨石子机。
2、主要工具：铁板磅秤、台钻、水平尺、方尺、木靠尺、底尺、工具袋等。
三、作业条件1、检查石材的质量、规格、品种、数量、力学性能和物理性能是否符合设计要求，并进行表面处理工作。
2、搭设双排架子处理结构基层，并作好隐预检记录，合格后方可进行安装工序。
3、水电及设备、墙上预留预埋件已安装完。
垂直运输机具均事先准备好。
4、外门窗已安装完毕，安装质量符合要求。
5、对施工人员进行技术交底时，应强调技术措施、质量要求和成品保护，尤其是架子拆除时，不得碰撞已完成的成品。
大面积施工前应先做样板，经质检部门鉴定合格后，方可组织班组施工。
四、施工操作工艺1、工艺流程2、工地收货：收货要设专人管理，要认真检查材料的规格、型号是否正确，与材料是否相符，发现石材颜色明显不一致的，要单独码放，以便退还给厂家，如有裂纹、缺棱掉角的，要修理后再用，严重的不得使用。
还要注意石材堆放场地要夯实，垫10㎝×10㎝通长方木，让其高出地面8㎝以上，方木上最好钉橡胶条，让石材按75°立放斜靠在专用的钢架上，每块石材之间要用塑料薄膜隔开靠紧码放，防止粘在一起和倾斜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
石材幕墙设计计算书工程名称：施工单位：编制日期：一、计算引用的规范、标准及资料1、幕墙设计规范：《建筑幕墙》JG3035-1996《金属与石材幕墙工程技术规范》JGJ133-2001《建筑幕墙物理性能分级》GB/T15225-94《建筑幕墙空气渗透性能检测方法》GB/T15226-94《建筑幕墙风压变形性能检测方法》GB/T15227-94《建筑幕墙雨水渗漏性能检测方法》GB/T15228-94《建筑幕墙保温性能测试方法》GB8484《建筑幕墙平面内变形性能检测方法》GB/T18250-2000《建筑幕墙抗震性能振动台试验方法》GB/T18575-20012、建筑设计规范：《建筑结构荷载规范》GB50009-2001《冷弯薄壁型钢结构设计规范》GB50018-2002《建筑设计防火规范》GBJ16-2001《建筑物防雷设计规范》GB50057-2000《建筑搞震设计规范》GB50011-20014、金属板及石材规范：《天然花岗石荒料》JC/T204-2001《天然大理石荒料》JC/T202-2001《天然板石》GB/T18600-2001《天然花岗石建筑板材》GB/T18601-2001《天然大理石建筑板材》料JC/T79-2001《天然大理石幕墙用环氧胶粘剂》JC/T13890-2001《天然饰面石材术语》GB/T13890-92《建筑材料放射性核素限量》GB6566-2001 《干挂天然花岗岩，建筑板材及其不锈钢配件》JC830-19986、钢材规范：《冷拔异形钢管》GB/T3094-2000《碳素结构钢》GB/T700-1988《优质碳素结构钢》GB/T699《合金结构钢》GB/T3077《不锈钢和耐热钢冷扎带钢》GB/T4239《高耐候结构钢》GB/Y4171-2000《焊接结构用耐候钢》GB/T4172-2000《低合金高强度结构》GB/Y1591-1994《碳素结构和低合金结构钢热轧薄钢板及钢带》GB/T912《碳素结构和低合金结构钢热轧厚钢板及钢带》GB/T3274《结构用无缝钢管》JBJ102《金属覆盖层钢铁制品热镀锌层技术要求》GB/T13912-1992 7、胶类及密封材料规范：《混凝土接缝用密封胶》JC/T881-2001《硅酮建筑密封胶》GB/14683-2003《建筑用硅酮结构密封胶》GB16776-2003《聚硫建筑密封胶》JC483-1992《幕墙玻璃接缝用密封胶》JC/T882-2001《石材幕墙接缝用密封胶》JC/T883-2001二、基本参数1、幕墙所在地区：江苏省苏州市：2、地区粗糙度分类等级：幕墙属于薄壁外围护构件，按《建筑结构荷载规范》（GB50009-2001）依照上面分类标准，本工程按C类地区考虑。
3、抗震烈度按照国家规范《建筑抗震设计规范》(GB50011-2001)、《中国地震动参数区划图》(GB18306-2000)规定，哈尔滨地区地震基本烈度为7，地震动峰值加速度为0.1g，水平地需影响系数最大值为：amax=0.8。
三、幕墙承受荷载计算1、风荷载标准值计算：幕墙属于薄壁外围护构件，按建筑结构荷载规范（GB50009-2001）计算：Wk=βgzμzμsWo ……7.1.1-2[GB50009-2001]上式中：Wk：作用在幕墙上的风荷载标准值（MPa）；Z：计算点标高：13.1m；βgz：瞬时风压的阵风系数；根据不同场地类型，按以下公式计算：βgz=K（1+2 μf）其中K为地区粗糙度调整系数，µf为脉动系数C类场地：β=0. 85*（1+2 Pf）其中：µf=0.734（Z/10）-0.22”对于C类地区，13. lm高度处瞬时风压的阵风系数：βgZ= 0 .85*（1+2*（0.734（Z／10）-0.22））＝1.14µz：风压高度变化系数；根据不同场地类型，按以下公式计算：对于C类地区，l00m高度处风压高度变化系数：µZ=0. 616* (Z/10)0.44=0. 74μs：风荷载体型系数，根据计算点体型位置取1.2：Wo：基本风压值（MPa），根据现行<<建筑结构荷载规范>>GB50009-2001附表D.4(全国基本风压分布图）中数值采用，按重现期50年，绥化地区取0.00055MPa;Wk= gzμZμsWo=1.14*0.74*1.2*0.00055=00056MPa2.垂直于幕墙平面的分布水平地震作用标准值：qEAk=βE a maxGk/A ……5.3.4［JGJ102-2003］qEAk:垂直于幕墙平面的分布水平地震作用标准值（MPa）βE：动力放大系数，取5.0;a max:水平地震影响系数最大值，取0.10;Gk:幕墙构件的重力荷载标准值（N）；A:幕墙构件的面积（mm2）：3.作用效应组合：荷载和作用效应按下式进行组合：S= GSGk+ w wSwk+E ESEk ……5.4.1［JGJ102-20031］上式中：S:作用效应组合的设计值；SGk:重力荷载作为永久荷载产生的效应标准值；Swk 、SEk:分别为风荷载，地震作用作为可变荷载产生的效应标准值：G、w、E:各效应的分项系数；W E:分别为风荷载，地震作用效应的组合系数。
上面的G、w、E为分项系数，按5.4.2、5.4.3、5.4.4 [JGJ102-2003］规定如下：进行幕墙构件强度、连接件和预埋件承载力计算时：重力荷载：G: 1.2;风荷载：w：1.4;地震作用：E:E: 1.3；进行位移及挠度计算时；重力荷载：G: 1.0;风荷载：w：1.0;地震作用：E:E: 1.0；上式中，风荷载的组合系数W，为1.0;地震作用的组合系数E为0.5 ;四、石材的选用与校核：1.石材面积：B:石材幕墙分格宽：1．100mH:石材幕墙分格高：0.4mA：玻璃板块面积：A=B×H=1.1×0.4=0.44m22、石材的强度计算：校核依据：a≤f g=3.700 N/mm2q:石材所受组合荷载：a：石材短边边长：0.4mb：石材长边边长：1.1mt:石材厚度：20.Omm：石材板面跨中弯曲系数，按边长比a/b查表5.4.1得：0.0742σw:石材所受应力：采用Sw+O.6SE组合：q=W+0.6×qEA=0.784+0.6×0.03=0.802kN/m2σw=6×Ψ×q×a2×1000/（1.2Xt）2=6×0.0742×0.802×0.82×1000/（1.2×25.0）2 =0.2 5N/mm20.25N/mm2,< f g=3.70N/mm2石材的强度满足3.石材剪应力计算：校核依据：τmax≤［τ］大理石、花岗石干挂施工工艺标准τ：石板中产生的剪应力设计值；n:一个连连线上的螺栓数量：2t:石板厚度：25mmd：孔宽：7.Omms：孔底总长度：100.Ommβ：系数，取1．25对边开孔τ＝s：×a×b×p×1000/[n×（t一d）×s〕＝0.802 ×0.8×1.2×1.25/［2×（25一7）×100］＝0.0002671.8 N/mm2所以石材抗剪强度满足要求。
7、挂钩剪应力校核校核依据：τmax≤［τ］τ：挂钩剪应力设计值A：挂钩截面面积：200mm2n:一个连接边上的挂钩数量：2对边开槽τ：＝sz×a×b×0×1000/［n×2×A]=0.00072≤125.000 N/mm2所以挂件受剪强度满足要求。
五、幕墙立柱计算基本参数：基本参数:1：计算点标高：4.5m;2:力学模型：多跨铰接连续静定梁：3：立柱跨度：1.5m；4：立柱左分格宽：1000mm；立柱右分格宽：1200mm;5:立柱计算间距（指立柱左右分格平均宽度）：B=1200mm;6:板块配置：石材；7：立柱材质：Q235；8：安装方式：偏心受拉：本处幕墙立柱按多跨铰接连续静定梁力学模型进行设计计算，受力模型如下：多跨铰接连续静定梁力学模型1．立柱型材选材计算：(1)风荷载作用的线荷载集度（按矩形分布）：qwk:风荷载线分布最大荷载集度标准值（N/mm)；Wk：风荷载标准值（MPa）；B:幕墙立柱计算间距(mm)；qwk=wkB=0.00056*1200=0.672N/mmqw：风荷载线分布最大荷载集度设计值（N/mm)；qw =1.4qwk＝1.4*0.672=0. 94N/mm(2）水平地震作用线荷载集度（按矩形分布）：：qEAK：垂直于幕墙平面的分布水平地震作用标准值（MPa）；βE:动力放大系数，取5.0；．amax：水平地震影响系数最大值，取0.10；Gk:幕墙构件的重力荷载标准值(N)，（含面板和框架）：A：幕墙平面面积(mm2）：qEAk=βEamax×Gk/A ……5.3.4［JGJ102-2003］=5*0.10*0.000625=0.0003125N/mmqEk：水平地震作用线荷载集度标准值（N/mm)；B:幕墙立柱计算间距mm；qEk=qEAkB=0.0003125*1000=0.3125N/mmqE:水平地震作用线荷载集度设计值(N/mm)；qE=1.3qEk＝1.3*0.3125=0.41N/mm(3)幕墙受荷载集度组合：用于强度计算时，采用Sw+0. 5SE设计值组合：……5.4.1[JGJ102-2003] q=qW+0. 5qE=0.63+0.5*0.41=0.835N/mm用于挠度计算时，采用S_+0. 5SE标准值组合：…"""5.4.1〔JGJ102-20031 qk-qk+0.5qEk=0.45+0.5*0.3125=0.61N/mm2.选用立柱型材的截面特性：按上一项计算结果选用型材号：[8型材的抗弯强度设计值：fS=215MPa型材的抗剪强度设计值：τs 125MPa型材弹性模量：E=206000MPa绕X轴惯性矩：Ix＝1010000mm4绕Y轴惯性矩：Iy＝166000mm4绕X轴净截面抵抗矩：W nx1=25300 mm3绕X轴净截面抵抗矩：W nx2=5790mm3型材净截面面积：An=1024.8mm2型材截面垂直于X轴腹板的截面总宽度：t=8.Omm型材受力面对中性轴的静矩：Sx=33500mm3塑性发展系数：γ=l.053.立柱的内力分析：第1跨内力分析：RBi=qLi*［1一（Ai/Li）2］／2-Pi*（Ai/Li），i＝1=0.835*1500*［1一（600／1500）2］／2-0*（600／1500)＝526.05NMi=qLi2*［1一（Ai/Li）2］2／8，i＝1=0.835*15002*［1一（600／1500）2］2／8=82852．9N·mm第2跨内力分析：Pi:=RBi-1，i=2=526.05NRBi,=qLi*[1-（Ai/Li）/2-Pi* (Ai/Li2)]2,i=2=0.835*1500*[1-（600／1500）2]/2-526.05*（600／1500)=315.63NMi=qLi2*［1-(Ai/Li）2］2/8-Pi*Ai*[1-（1＋(Ai/Li)）2/2+Ai/Li]，i=2=0.835*15002*［1-（600/1500）2］2/8-526.05*600*[1-（1＋（600/1500）2/2+600／1500]=-87840.2N·mmMA2=-（Pi*Ai+qAi2/2），（i=2)=-465930Nmm第3跨内力分析：Pi=RBi-1，i=3=315.63NRBi=qLi*［1一(Ai/Li) 2］/2-Pi* (Ai/Li)，i=3=0.835*1500*［1-（600/1500）2］/2-315.63*（600／1500)=399.8NMi=qLi2*［1-（Ai/Li）2］2/8-Pi*Ai*［1-（1＋（Ai/Li））2/2+Ai/Li〕,i=3=0.835*15002*［1-（600/1500）2〕2/8-315.63*600*［1-（1＋（600／1500）2/2+600/1500)＝162713．57N·mmMA3（Pi*Ai+qAi2/2），（i=3)=-339678.ON·mm4.幕墙立柱的抗弯强度及抗剪强度验算：按下面强度公式校核抗弯强度：f=N/An+Mx/γWnx <γWnx≤fs ……6.3.7 [JGJ102-2003]上式中：N:立柱轴力设计值(N）；Mx：立柱弯矩设计值(N·mm)；An：立柱净截面面积(mm2)；Wnx:在弯矩作用方向的净截面抵抗矩（mm3）；γ：塑性发展系数，取1.05；fs：型材的抗弯强度设计值，取215MPa;按下面强度公式校核立柱受剪强度：τmax：蕊T S 125MPa（立柱的抗剪强度设计值）(1)第1跨立柱跨中强度验算：N1＝1.2*0.0011*1000*(600+1500)=2772Nf1=N1/An+M1/ γWnx=2772/1204.8+82852.9/（1.05*25300)=5.42MPaf,=5.42MPa≤215MPa第1跨立柱抗弯强度满足设计要求！VBl＝RBl＝526.05Nτ＝VBlSX／IXt＝526.05*33500／1010000／8.0＝2.18MPaτlmax＝2.18MPa≤125MPa第1跨立柱抗剪强度满足设计要求！（2）第2跨跨中弯矩最大处的强度验算：从以上分析可以看到，第2跨后跨中弯矩最大值为：162713N·IIun，M3为一控制截面N3＝315.63Nf3＝162713/（1/05*25300）＋315.63／1204.8＝6.43MPaf3＝6.43MPa≤215MPa第2跨立柱抗弯强度满足设计要求！V3mid = Pi*（Ai/Li）＝210.42N （i＝3）τ3＝V3mid记Sx/Ixt＝210.42*33500／1010000／8.0＝0.872MPaτ3＝0.872MPa≤125MPa第3跨立柱抗剪强度满足设计要求！fzs3＝（6.432＋0.8722）0.5＝6.49MPafzs3＝≤1.lfs＝236.SMPa第3跨立柱折算强度满足设计要求！（3）支座弯矩最大处的强度验算：从以上分析可以看到，支座弯矩最大处为：一465930·mm，M2A为一控制截面N2＝315.63Nf2A＝465930/（1.05*25300）＋315.63/1204.8=17.85MPaf2A＝17.5MPa≤215MPa第2跨立柱支座处抗弯强度满足设计要求！V2A1＝-（Pi＋q*Ai/2*（2＋Ai/Li））（i＝2）＝-916.83NV2A2＝Pi*（Ai/Li＋q*Li/2）（i＝2）＝323.9glN｛V2A｝＝593.ONτ2A＝VZ＾Sx/Ixt＝593.0*33500／1010000／8.0＝2.46MPaT2A＝2.46MPa≤125MPa第2跨立柱支座处抗剪强度满足设计要求！fzs2A＝（17.852＋2.462）0.5＝18.02MPafzs2A≤1.1 fs＝236.5MPa第2跨立柱支座处折算强度满足设计要求！5.幕墙立柱的挠度验算：计算校核依据：df,lim≤L/250(1)第1跨立柱跨中挠度验算：dfl,lim=5qkLi4/384EIx*（1-2.4（Al/Ll）2）=0.0031mmdf2,c=qkA2L23/24E Ix*(-1+4(Al/Ll）2+3 (A2/L2) 3+ (P2A22L2/3EIx）*(1+A2/L2)=Ommdfl=dfl，mid+df2,c/2=0.0031mmdfl=0.0031mm≤df,lim=(L1+a2) /250=13.2mm第1跨立柱挠度可以满足要求！(2)第2跨后跨中弯矩最大处的挠度验算：从以上分析可以看到,第2跨后跨中弯矩最大值为：465930N·mm, M3为挠度控制截面df3,mid=5qkLi4/384EIx-qkAi2Li2/32EIx-PiAiLi2/16EIx＝1.624mmdf4,c=qkAiLi3/24EIx*（-1+4 (Ai/Li) 2+3 (Ai/Li) 3)＋(PiAi2Li/3EIx）*（1+Ai/Li) =0.851mmdf3-dfi，mid+df(i+l),c/2=2.0495mm (i=3)df3,mid=2.0495mm≤dfl,lim=L/250=13.2mm立柱挠度可以满足要求！六、幕墙横梁计算基本参数：1：计算点标高：13.100m;2：横梁跨度：B=1000mm；3：横梁上分格高：800mm；横梁下分格高：800mm;4：横梁间距（指横梁上下分格平均高度）：H=800mm；5:力学模型：三角荷载简支梁；6:板块配置：石材；7：横梁材质：Q235；因为B>H,所以本处幕墙横梁按三角形荷载简支梁力学模型进行设计计算，受力膜型如下：三角形荷载简支梁受力模型1．横梁型材选材计算：(1)横梁在风荷载作用下的线荷载集度（按三角形分布）：qwk:风荷载线分布最大荷载集度标准值（N/mm)；Wk：风荷载标准值(MPa)；B：横梁跨度（mm)；qwk=wkB=0.00056*1000=0.56N/mmqw:风荷载线分布最大荷载集度设计值（N/mm)；qw=1.4qwk＝1.4*0.56=0.784N/mm(2)垂直于幕墙平面的分布水平地震作用的线荷载集度（按三角形分布）：qEAk :垂直于幕墙平面的分布水平地震作用（MPa）；βE：动力放大系数，取5.0；amax：水平地震影响系数最大值，取0.1；Gk：幕墙构件的重力荷载标准值(N)，（主要指面板组件）；A：幕墙平面面积（2mm）；qEAk=βE a maxGk/A……5.3.4［JGJ102-20031=5.0*0.11*0.001=0. 0008MPaqEk:横梁受水平地震作用线荷载集度标准值（N/mm)；B：横梁跨度(mm)：qEk=qEAkB=0.0008*1000=0.80N/mmqE:横梁受水平地震作用线荷载集度设计值（N/mm）；qE=1.3qEk＝1.3*0.80＝1.04N/mm(3)幕墙横梁受荷载集度组合：用于强度计算时，采用Sw+O.5SE设计值组合：……5.4.1[JGJ102-2003]q=qw+0.5qE=0.784+0. 5* 1.04＝1.304N/mm用于挠度计算时，采用Sw+0.5SE标准值组合：……5.4.1〔JGJ102-2403〕qk=qwk+0.5qFk=0.56+0.5*0.80=0.96N/mm(4)横梁在风荷载及地震组合作用下的弯矩值（按三角形分布）：My:横梁受风荷载及地震作用弯矩组合设计值（N·mm)；Mw:风荷载作用下横梁产生的弯矩（N·mm）；ME:地震作用下横梁产生的弯矩（N·mm)；B：横梁跨度(mm)；Mw=qwB2/12ME=qEB2/12采用Sw+0.5SE组合：My=Mw+O.5ME=qB2/12＝1.304*1000z/12＝108666．7N·mm(5)横梁在自重荷载作用下的弯矩值（按矩形分布）：Gk:横梁自重线荷载标准值(N)；H:横梁间距（俪）；Gk=0.001*H=0.001*900=0.9N/mmG:横梁自重线荷载设计值（N)；G=1 ．2GkGk=1.2*0.9＝1.08N/mmM：横梁在自重荷载作用下的弯矩设计值（N·mm)；B：横梁跨度（mm)；Mx=GB2/8＝1.08*10002/8＝135000N·mm2.确定材料的截面参数：（1)横梁抵抗矩预选：Wnx：绕X轴横梁净截面抵抗矩预选值(mm3）；Wny：绕Y轴横梁净截面抵抗矩预选值(mm3)；Mx:横梁在自重荷载作用下的弯矩设计值（N•mm)；My：风荷载及地震作用弯矩组合设计值(N·mm）；γ：塑性发展系数：取1.05；f5:型材抗弯强度设计值（MPa），对Q235取215：按下面公式计算：Wnx =Mx/γfs＝135000/1.05/215=598.0mm3Wny=My/γfs＝135000/1.05/215=598.Omm3(2)横梁惯性矩预选：df, lim:按规范要求，横梁的挠度限值（mm)；B：横梁跨度（mm）；B/250=1000/250=4.Omm取：df,li=4.Ommqk:风荷载与地震作用线荷载集度标准值组合(N/mm)；E:型材的弹性模量（MPa），对Q235取206000MPa;Iymin：绕Y轴最小惯性矩（mm4）；B：横梁跨度(mm)；df,iim=qkB4/120EIymin ……（受风荷载与地震作用的挠度计算）Iymin=qkB4/120Edf,lim=0.96*10004/120/206000/4.0=9708/7mm4Ixmin：绕X轴最小惯性矩（mm4）；G:横梁自重线荷载设计值(N)：df,lim= 5GB4/384EIxmin ……（自重作用下产生的挠度计算）Ixmin=5GB4／384Edf,lim=5*1.656*10004/384/206000/4.0=26168.08mm43.选用横梁型材的截面特性：按照上面的预选结果选取型材：选用型材号：角码片40×40×4.0型材抗弯强度设计值：215MPa型材抗剪强度设计值：125MPa型材弹性模量：E=206000MPa绕X轴惯性矩：Ix＝112100mm4绕Y轴惯性矩：Iy 46400mm4绕X轴净截面抵抗矩：Wnxl=3130mm3绕X轴净截面抵抗矩：Wnx2= 3130mm3绕Y轴净截面抵抗矩：：Wnyl= 5030mm3绕Y轴净截面抵抗矩；：Wny2= 5030mm3型材净截面面积：An=480.3mm2横梁与立柱连接时角片与横梁连接处横梁壁厚：t=5.Omm横梁截面垂直于x轴腹板的截面总宽度：tx=5mm横梁截面垂直于Y轴腹板的截面总宽度：ty=5.Omm型材受力面对中性轴的静矩（绕X轴）：Sx=3179mm3型材受力面对中性轴的静矩（绕Y轴）：Sy=3179mm3塑性发展系数：γ=1.054.幕墙横梁的抗弯强度计算：按横梁抗弯强度计算公式，应满足：Mx／γWnx+My／γWny≤fs ……6.2.4［JGJ102-2003］上式中：Mx:横梁绕X轴方向（幕墙平面内方向）的弯矩设计值（N·mm)；My：横梁绕Y轴方向（垂直于幕墙平面方向）的弯矩设计值（N·mm)；Wnx:横梁绕X轴方向（幕墙平面内方向）的净截面抵抗矩（mm3）；Wny:横梁绕Y轴方向（垂直于幕墙平面方向）的净截面抵抗矩(mm3)；γ：塑性发展系数，取1.05；fs:型材的抗弯强度设计值，取215MPao采用S,+S.+0. 5SE组合，则：Mx／γWnx+My/γWny，＝135000/1.05/3130+135000/1.05/5030=66.64MPa - 215MPa。
