低压熔断器是一种用于保护电路的设备，当电路中的电流超过规定值时，熔断器会因过热而熔断，从而切断电流，保护电路免受进一步的损害。
以下是低压熔断器的种类、应用场景等介绍：一、种类1.插入式熔断器：这种熔断器被设计成可插入和拔出电路的方便性。
当需要更换熔断器或修理电路时，只需要把插入式熔断器从电路中断开，更换或修理完成后，再把新的熔断器插回电路中。
2.螺旋式熔断器：这种熔断器的特点是具有螺旋形的金属外壳，内部装有熔丝。
当电路发生过载或短路时，熔丝会因过热而熔断。
3.快速动作式熔断器：这种熔断器的设计目标是快速切断过载电流或短路电流，防止可能的设备损坏或火灾。
4.慢速动作式熔断器：这种熔断器的设计目标是允许在电流超过正常值时，通过热量的累积来切断电流，适用于不需要快速反应的场合。
二、应用场景1.家庭和商业用途：低压熔断器通常被用于家庭电路和商业设施中，保护各种电器设备，如电冰箱、洗衣机、空调等。
2.工业用途：在工业环境中，低压熔断器被用于保护各种电动机、发电机、变压器等电气设备。
3.控制系统：在控制系统，如PLC、DCS等中，低压熔断器被用于保护电路板和连接线缆免受过载和短路的影响。
4.汽车和运输设备：在汽车和各种运输设备中，如飞机、火车、汽车等，低压熔断器被用于保护电路系统，防止过载和短路对车辆运行的影响。
5.电子设备：在计算机、打印机、复印机等电子设备中，低压熔断器被用于保护电路板和电子元件免受过载和短路的影响。
需要注意的是，选择适合应用场景的低压熔断器需要考虑其额定电压、额定电流、类型、安装方式等因素。
同时，在安装和使用低压熔断器时，需要严格遵守相关规定和操作要求，以确保其正常工作和有效性。

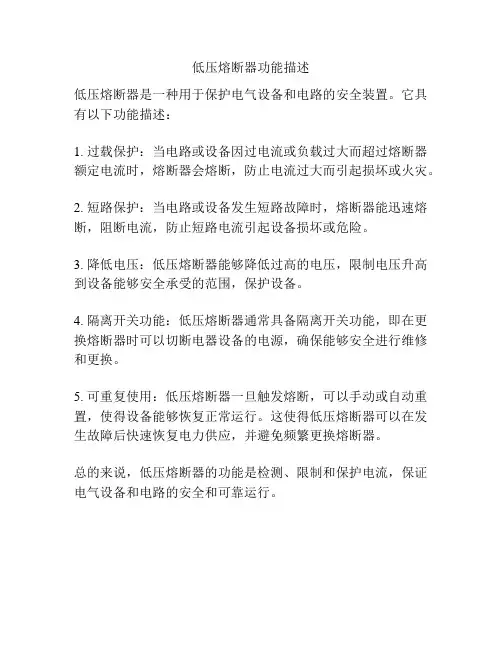

低压熔断器功能描述
低压熔断器功能描述
低压熔断器是一种用于保护电气设备和电路的安全装置。
它具有以下功能描述：
1. 过载保护：当电路或设备因过电流或负载过大而超过熔断器额定电流时，熔断器会熔断，防止电流过大而引起损坏或火灾。
2. 短路保护：当电路或设备发生短路故障时，熔断器能迅速熔断，阻断电流，防止短路电流引起设备损坏或危险。
3. 降低电压：低压熔断器能够降低过高的电压，限制电压升高到设备能够安全承受的范围，保护设备。
4. 隔离开关功能：低压熔断器通常具备隔离开关功能，即在更换熔断器时可以切断电器设备的电源，确保能够安全进行维修和更换。
5. 可重复使用：低压熔断器一旦触发熔断，可以手动或自动重置，使得设备能够恢复正常运行。
这使得低压熔断器可以在发生故障后快速恢复电力供应，并避免频繁更换熔断器。
总的来说，低压熔断器的功能是检测、限制和保护电流，保证电气设备和电路的安全和可靠运行。
低压熔断器简介及其电路符号
低压熔断器简介及其电路符号
一、低压熔断器简介
熔断器是一种用于过载与短路保护的电器，当超出限定值的电流通过熔断器的熔体时将其熔化而分断电路。
熔断器主要由熔体、触点插座和绝缘底板等部分组成。
熔断器的核心部分是熔体，常做成丝状或片状，其材料有两类：一类为低熔点材料，如铅锡合金；另一类为高熔点材料，如银、铜、铝等。
熔断器接入电路时，熔体被串接在电路中，负载电流流经熔体，由于电流的热效应使温度上升，当电路发生过载或短路时，电流大于熔体允许的正常发热电流，使熔体温度急剧上升，超过其熔点而熔断，将电路切断，有效地保护了电路和设备。
二、熔断器的电路符号
熔断器的电路符号如图1。
图1 熔断器电路符号。
低压熔断器选型
低压熔断器选型熔断器是一种用于保护电路的电气设备，它在电流过载或短路时能够自动断开电路，以防止电路损坏和火灾发生。
选购适合的低压熔断器非常重要，下面介绍一些选型注意事项：1. 额定电流：低压熔断器的额定电流应与所保护电路的额定电流相匹配。
额定电流应根据电路中的负载和电源容量来确定，选择过高或过低的额定电流都可能导致不良的保护效果。
额定电流：低压熔断器的额定电流应与所保护电路的额定电流相匹配。
额定电流应根据电路中的负载和电源容量来确定，选择过高或过低的额定电流都可能导致不良的保护效果。
2. 断开能力：熔断器的断开能力是指在电流过载或短路时能够安全断开电路的能力。
选择低压熔断器时，应根据电路的最大短路电流和额定电流来确定所需的断开能力。
断开能力：熔断器的断开能力是指在电流过载或短路时能够安全断开电路的能力。
选择低压熔断器时，应根据电路的最大短路电流和额定电流来确定所需的断开能力。
3. 熔断器类型：低压熔断器通常分为熔丝式和断路器式两种。
熔丝式熔断器是通过熔断丝的熔断来实现对电路的保护，适合用于比较小的负载。
断路器式熔断器则使用电磁触发机构来实现断开电路，适用于较大的负载和频繁开关的场合。
熔断器类型：低压熔断器通常分为熔丝式和断路器式两种。
熔丝式熔断器是通过熔断丝的熔断来实现对电路的保护，适合用于比较小的负载。
断路器式熔断器则使用电磁触发机构来实现断开电路，适用于较大的负载和频繁开关的场合。
4. 安装位置：低压熔断器的安装位置应考虑到其散热和操作便利性。
熔断器应避免直接阳光照射和高温环境，同时便于人工更换和维修。
安装位置：低压熔断器的安装位置应考虑到其散热和操作便利性。
熔断器应避免直接阳光照射和高温环境，同时便于人工更换和维修。
5. 品牌和质量：选择知名品牌的低压熔断器，能够保证产品的质量和可靠性。
优质的熔断器能够提供更好的保护性能和使用寿命。
品牌和质量：选择知名品牌的低压熔断器，能够保证产品的质量和可靠性。
低压熔断器分类及选用原则
低压熔断器分类及选用原则一、熔断器简介熔断器是一种用于电路保护的电器，当电路中出现异常过载或短路电流时，熔断器会因过热而熔断，从而切断电路，保护电路设备不受损坏。
熔断器广泛应用于低压配电系统和控制系统，是电力系统中重要的保护元件之一。
二、熔断器的分类熔断器的种类繁多，按照不同的分类方式可以分为不同的类型。
以下是熔断器的几种常见分类方式：1.按使用电压等级分类：根据熔断器使用的电压等级可以分为高压熔断器和低压熔断器。
低压熔断器主要应用于380V及以下的电路中，而高压熔断器则应用于较高的电压等级中。
2.按用途分类：根据熔断器的用途可以分为电力熔断器、控制熔断器和信号熔断器。
电力熔断器主要用于电路保护，控制熔断器主要用于控制电路的保护，而信号熔断器主要用于信号传输线路的保护。
3.按结构分类：根据熔断器的结构可以分为封闭式熔断器、半封闭式熔断器和开启式熔断器。
封闭式熔断器内部填充石英砂，通过石英砂的导热性能实现快速熔断，半封闭式熔断器类似于封闭式熔断器，但是其外壳通常为玻璃或陶瓷材料，开启式熔断器则直接暴露在空气中。
4.按熔体分类：根据熔体的形状和结构可以分为丝状熔断器、片状熔断器和微型熔断器等。
丝状熔断器的熔体呈丝状，主要用于较大电流的电路保护，片状熔断器的熔体呈片状，微型熔断器的熔体则较小，主要用于电子设备和控制系统中的电路保护。
三、熔断器的选用原则在选择和使用熔断器时，应遵循一定的原则，以确保其能够正常工作并起到良好的保护作用。
以下是一些常见的选用原则：1.电压等级：根据电路的电压等级选择相应电压等级的熔断器，以确保其能够在正常工作电压下安全运行。
如果使用电压等级不匹配的熔断器，可能会导致电路故障或设备损坏。
2.电流规格：根据电路中的电流规格选择相应规格的熔断器。
在选择时，需要考虑电路中的最大电流值和电流有效值等因素，以确保熔断器的额定电流能够满足电路的需求。
3.负荷特性：了解电路中的负荷特性，如电阻性负荷、电感性负荷和电容性负荷等。
低压断路器和低压熔断器的选用及比较
低压断路器和低压熔断器的选用及比较低压配电系统通常采用低压断路器和熔断器作短路保护，尽管两者在作短路保护的功能是相同的，但它们在使用上也有很大区别和不同，电气工程技术人员应该了解并掌握它们的选择和使用上的差异。
一、低压断路器低压断路器（LowV oltageCircuitBreakers）又称之为自动空气开关或空气断路器，是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的低压开关电器。
低压断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、欠压等保护功能。
它可用来分配电能、不频繁地启动电动机，对电源线路及电动机等实行保护，当供电回路发生严重的过载、短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等组合。
低压断路器在分断故障电流后一般不需要更换其内部零部件，使用方便，已广泛应用于交直流低压配电系统各级馈出线，各种机械设备的电源控制和用电终端的控制和保护，包括用于不频繁地起动电动机及操作转换电路中。
1.低压断路器的分类低压断路器的分类方式较多，通常分为以下几种：（1）按交直流系统的不同，分为低压交流断路器和低压直流断路器。
（2）按灭弧介质分，有空气式和真空式，但目前使用的多为空气式低压断路器。
（3）按使用类别分，无选择型（保护装置参数不可调）和有选择型（保护装置参数可调）两类：A类：在短路情况下，断路器无明确指明用作串联在负载侧的另一短路保护装置的选择性保护，即在短路情况下，无选择性保护所需要的人为短延时，因而无短时耐受电流要求。
B类：在短路情况下，断路器明确指明用作串联在负载侧的另一短路保护装置的选择性保护，即在短路情况下，可实现选择性保护，有人为短延时（可调节），因而有短时耐受电流要求。
（4）按结构型式分框架断路器（ACB：AirCircuitBreakers）：也称万能式断路器，将所有的零部件都安装在一个绝缘的或金属的框架上，有较多的结构变化、较多种的脱扣器、较多数量的辅助触头，一般选择性断路器，特别是大容量断路器，多设计成框架断路器。
低压熔断器符号及图形代表
低压熔断器符号及图形代表
低压熔断器是带有自动断开和重新连接能力的保险元件，是用于在潜在的电路故障条件下保护电路、设备和人员免受有害影响的装置。
在使用低压熔断器之前，要了解其符号及图形代表。
1.低压熔断器符号
一般低压熔断器都采用左侧表示断后状态，右侧表示断开状态的符号图形，用来说明各档位的不同能力。
当熔断器断开时，左边的“O”会变成右边的“I”，即断开状态。
2.低压熔断器图形代表
低压熔断器的图形代表分为两种：触点式和滑动式。
触点式的图形代表是它的特有触点构造，它的典型结构形状由一对带有触头的熔断体组成，包括两个端子；滑动式的图形代表是它的滑动构造，它的工作原理是将熔断体移动以断开或连接电路。
低压熔断器的符号和图形代表了不同类型的熔断器，它们在安全保护方面都起到了重要作用。
在安装低压熔断器时，应了解其符号及图形代表，以便正确使用，从而保障电路、设备和人员的安全。
低压熔断器
6.NG30系列有填料封闭管式圆筒帽形熔断器
一、熔断器的结构与主要技术参数
1.熔断器的结构 熔体是熔断器的核心，常做 成丝状、片状或栅状，制作熔 体的材料一般有铅锡合金、锌、 铜、银等。 熔管是熔体的保护外壳,用 耐热绝缘材料制成,在熔体熔断 时兼有灭弧作用。 熔座是熔断器的底座，作用 是固定熔管和外接引线。
2.熔断器的主要技术参数 （1）额定电压: 熔断器长期工作所能承受的电压。 （2）额定电流: 保证熔断器能长期正常工作的电流。 （3）分断能力: 在规定的使用和性能条件下，在规定电压下熔 断器能分断的预期分断电流值。 （4）时间－电流特性: 在规定的条件 下，表征流过熔体的电流与熔体熔断 时间的关系曲线，如右图所示。 熔断器的熔断电流与熔断时间的关系
例1－1 某机床电动机的型号为Y112M－4，额定功率为4kW，额 定电压为380V，额定电流为8.8A，该电动机正常工作时不需要 频繁启动。若用熔断器为该电动机提供短路保护，试确定熔断 器的型号规格。 解： （1）选择熔断器的类型：用RL1系列螺旋式熔断器。 （2）选择熔体额定电流： IRN=(1.5～2.5)×8.8≈13.2～22A 查表1－5得熔体额定电流为： IRN=20A （3）选择熔断器的额定电流和电压：查表1－5， 可选取RL1－60/20型熔断器， 其额定电流为60A， 额定电压为500V。
IRN ≥(1.5～2.5)IN
（3)对多台电动机的短路保护，应有：
