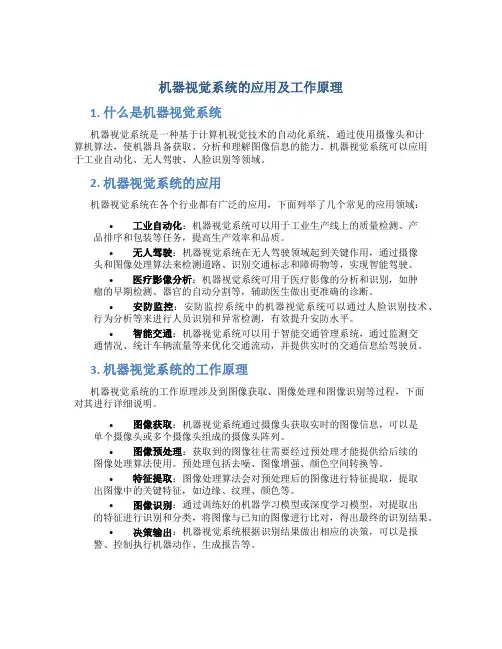

机器视觉系统的应用及工作原理
机器视觉系统的应用及工作原理1. 什么是机器视觉系统机器视觉系统是一种基于计算机视觉技术的自动化系统，通过使用摄像头和计算机算法，使机器具备获取、分析和理解图像信息的能力。
机器视觉系统可以应用于工业自动化、无人驾驶、人脸识别等领域。
2. 机器视觉系统的应用机器视觉系统在各个行业都有广泛的应用，下面列举了几个常见的应用领域：•工业自动化：机器视觉系统可以用于工业生产线上的质量检测、产品排序和包装等任务，提高生产效率和品质。
•无人驾驶：机器视觉系统在无人驾驶领域起到关键作用，通过摄像头和图像处理算法来检测道路、识别交通标志和障碍物等，实现智能驾驶。
•医疗影像分析：机器视觉系统可用于医疗影像的分析和识别，如肿瘤的早期检测、器官的自动分割等，辅助医生做出更准确的诊断。
•安防监控：安防监控系统中的机器视觉系统可以通过人脸识别技术、行为分析等来进行人员识别和异常检测，有效提升安防水平。
•智能交通：机器视觉系统可以用于智能交通管理系统，通过监测交通情况、统计车辆流量等来优化交通流动，并提供实时的交通信息给驾驶员。
3. 机器视觉系统的工作原理机器视觉系统的工作原理涉及到图像获取、图像处理和图像识别等过程，下面对其进行详细说明。
•图像获取：机器视觉系统通过摄像头获取实时的图像信息，可以是单个摄像头或多个摄像头组成的摄像头阵列。
•图像预处理：获取到的图像往往需要经过预处理才能提供给后续的图像处理算法使用。
预处理包括去噪、图像增强、颜色空间转换等。
•特征提取：图像处理算法会对预处理后的图像进行特征提取，提取出图像中的关键特征，如边缘、纹理、颜色等。
•图像识别：通过训练好的机器学习模型或深度学习模型，对提取出的特征进行识别和分类，将图像与已知的图像进行比对，得出最终的识别结果。
•决策输出：机器视觉系统根据识别结果做出相应的决策，可以是报警、控制执行机器动作、生成报告等。
4. 机器视觉系统的优势机器视觉系统具有许多优势，使其在各个领域得到广泛应用。
机器人视觉系统的组成及应用
机器人视觉系统的组成及应用一、引言机器人视觉系统是指通过摄像头、传感器等设备采集环境信息，将其转化为数字信号，通过计算机处理后，实现对环境的感知和理解。
机器人视觉系统广泛应用于工业自动化、智能家居、医疗卫生、农业生产等领域。
本文将详细介绍机器人视觉系统的组成及应用。
二、机器人视觉系统的组成1. 传感器传感器是机器人视觉系统中最重要的组成部分之一。
它可以将光线、声音、温度等物理量转化为数字信号，并传输给计算机进行处理。
常见的传感器有摄像头、激光雷达、超声波传感器等。
2. 图像处理单元图像处理单元是指负责对采集到的图像进行处理和分析的模块。
它可以对图像进行滤波去噪、边缘检测、目标识别等操作，从而实现对环境的理解和判断。
3. 控制单元控制单元是指负责控制机器人运动和执行任务的模块。
它可以根据图像处理单元提供的信息，调整机器人运动轨迹和速度，实现机器人的自主导航和目标追踪。
4. 通信模块通信模块是指负责机器人与外部设备进行数据交互的模块。
它可以通过无线网络、有线网络等方式与计算机、手机等设备进行连接，实现远程控制和数据传输。
三、机器人视觉系统的应用1. 工业自动化在工业生产中，机器人视觉系统可以实现对产品的检测和分类，从而提高生产效率和产品质量。
例如，在汽车制造领域，机器人可以通过视觉系统检测车身表面缺陷，并自动修补。
2. 智能家居在智能家居领域，机器人视觉系统可以实现对家庭环境的感知和控制。
例如，在智能家居中，机器人可以通过摄像头监控家庭成员的活动，并根据环境变化自动调整温度、照明等设备。
3. 医疗卫生在医疗卫生领域，机器人视觉系统可以实现对患者的监测和诊断。
例如，在手术中，机器人可以通过激光雷达扫描患者身体部位，并提供给医生高清晰度的图像，帮助医生进行精确的手术操作。
4. 农业生产在农业生产中，机器人视觉系统可以实现对农作物的监测和管理。
例如，在果园中，机器人可以通过视觉系统检测果树成熟度，并自动采摘水果。
机器视觉技术和其应用
机器视觉技术和其应用机器视觉技术是一种基于计算机视觉、图像处理、计算机图形学、模式识别等技术的综合性技术，可以使计算机像人类一样“看到”和“理解”图片或视频。
目前，机器视觉技术已经广泛应用于各行各业，如自动驾驶、智能安防、医疗诊断、工业制造等领域，为人类带来了巨大的便利和效益。
一、机器视觉的基础技术机器视觉技术的基础是计算机视觉和图像处理技术。
计算机视觉是指通过计算机对图像进行分析和处理，并进行相关决策的技术，主要包括图像处理、图像增强、特征提取和目标跟踪等技术。
图像处理是计算机视觉的基础技术，可以对图像进行去噪、滤波、增强、缩放等处理，以便更好地提取相关信息。
特征提取是计算机视觉的核心技术，通过对图像中的关键特征进行提取和识别，从而实现目标检测、分类和识别等功能。
除了计算机视觉技术外，机器视觉还需要其它的技术支持，包括自然语言处理、语音识别、机器学习和深度学习等。
这些技术可以为机器视觉提供更强大的分析和判断能力，弥补计算机视觉技术的不足。
二、机器视觉技术的应用机器视觉技术的应用非常广泛，以下是几个典型的应用场景：1、自动驾驶自动驾驶技术是机器视觉技术的一个重要应用领域，它可以使车辆在没有人类干预的情况下自主驾驶。
自动驾驶技术需要使用相机、激光雷达、GPS等各种传感器获取行驶环境中的信息，并使用机器视觉技术进行分析和处理，以便更好地理解环境中的各种物体和障碍物，从而更好地规划行驶路线和动作。
2、智能安防智能安防是另一个广泛应用机器视觉技术的领域。
机器视觉技术可以帮助摄像机更好地识别物体和人脸，从而帮助安防系统更好地检测和阻止突发事件。
例如，在银行、商场、车站等公共场所，智能安防系统可以利用机器视觉技术对人群进行监测，及时发现异常行为，以避免安全风险。
3、医疗诊断机器视觉技术在医疗领域也扮演着重要的角色。
机器视觉技术可以帮助医生更好地识别和诊断患者的疾病，例如癌症的早期诊断和糖尿病的病变评估等。
通过对医学图像进行分析和处理，机器视觉技术可以帮助医生更准确地识别病变和异常，从而更好地指导患者的治疗。
机器视觉的五大典型架构和应用案例
机器视觉的五大典型架构和应用案例如今，随着工业4.0的到来，机器视觉技术在工业自动化中逐渐起着十分重要的地位，机器视觉技术的不断创新，推动了工业自动化、智慧安防以及人工智能等行业的进步，机器视觉技术的发展为这项技术所能应用的领域也带来了更多发展潜力与机会。
大家都说人类感知外界信息的80%是通过眼睛获得的，图像包含的信息量是最巨大的。
那么机器视觉技术的出现，就是为机器设备安上了感知外界的眼睛，使机器具有像人一样的视觉功能，从而实现各种检测、判断、识别、测量等功能。
今天，咱们就来感受一下机器视觉技术的魅力。
机器视觉的五大典型架构1.照明还记得当初在参加一场有关机器视觉技术会议的时候，一位技术大牛特意强调了机器视觉中关于照明的重要性。
据了解，照明是影响机器视觉系统输入的重要因素，它直接影响输入数据的质量和应用效果。
光源可分为可见光和不可见光。
常用的几种可见光源是白帜灯、日光灯、水银灯和钠光灯。
可见光的缺点是光能不能保持稳定，如何使光能在一定的程度上保持稳定，是实践过程中急需要解决的问题。
另一方面，环境光有可能影响图像的质量，所以可采用加防护屏的方法来减少环境光的影响。
照明系统按其照射方法可分为：背向照明、前向照明、结构光和频闪光照明等。
其中，背向照明是被测物放在光源和摄像机之间，它的优点是能获得高对比度的图像。
前向照明是光源和摄像机位于被测物的同侧，这种方式便于安装。
结构光照明是将光栅或线光源等投射到被测物上，根据它们产生的畸变，解调出被测物的三维信息。
频闪光照明是将高频率的光脉冲照射到物体上，摄像机拍摄要求与光源同步。
2.镜头镜头相当于人类眼球的存在，它在机器视觉系统中主要负责光束调制，并完成信号传递。
据了解，目前为止市面上大多数的镜头都能够满足机器视觉应用的需求，但是更专业的机器视觉系统可能需要定制的镜头和涂层。
幸运的是，许多具有内部生产能力的镜头制造商，已经准备好定制镜头来满足这些应用需求。
当然，这些定制镜头会比较昂贵，因此它们通常仅用于那些对成本不敏感的特定成像系统中（例如军事应用），或是大批量消费产品的生产线中。
机器人视觉系统的设计和应用技术
机器人视觉系统的设计和应用技术机器人视觉系统是指用于机器人的视觉感知和处理的系统。
它模仿人类的视觉系统，利用图像传感器获取场景信息，并通过图像处理和分析算法提取和解释图像中的有用信息。
机器人视觉系统广泛应用于工业自动化、智能监控、无人驾驶等领域，对于提升机器人的感知和决策能力起着关键作用。
1.图像采集：机器人视觉系统需要选择合适的图像传感器，如相机、激光雷达等，以获取场景的视觉信息。
传感器的选择应根据机器人任务的特点和要求，确保图像质量和采集速度。
2.图像预处理：图像采集后，需要对图像进行预处理，包括图像去噪、图像增强、灰度化等操作，以提高图像质量和减少噪声干扰。
3. 特征提取：特征提取是机器人视觉系统的关键步骤，通过提取图像中的特征信息，如边缘、角点、纹理等，来描述和表示图像内容。
常用的特征提取算法有SIFT、SURF、Harris角点检测等。
4.特征匹配：特征匹配是将提取到的特征与事先存储的模板或数据库进行匹配，从而实现目标物体的检测、识别等任务。
特征匹配算法有模板匹配、ORB、FLANN等。
5.三维重建：通过多个图像的特征点匹配，可以实现对场景的三维重建。
三维重建可以为机器人提供更加准确和立体的视觉信息，有助于机器人实现精确的定位和避障。
6. 目标检测与识别：机器人视觉系统可以通过目标检测和识别算法来实现对特定目标的自动识别和跟踪。
常见的目标检测算法有Haar特征分类器、HOG+SVM、YOLO等。
1.工业自动化：机器人视觉系统可以应用于工业生产线上的产品检测、尺寸测量等任务，实现自动化的质检和控制。
2.智能监控：机器人视觉系统可以实现对智能监控系统的实时监控和分析，识别和跟踪目标物体，提供安全和防范措施。
3.无人驾驶：机器人视觉系统可以应用于无人驾驶领域，通过感知周围环境，实现自动驾驶和避障功能。
4.医疗护理：机器人视觉系统可以应用于医疗领域，实现病人监测、手术辅助、康复训练等任务，提高医疗服务的效率和质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一种实用型机器视觉教学系统的构成及应用
一、机器视觉原理及发展概况
机器视觉是利用计算机和摄像机以及辅助装置完成的视觉检测行业，目前，已经广泛的应用到了工业生产中的在线检测、设计开发中的逆向工程等领域。
从几微米的芯片刻画到几公里的建筑地理三维测量，都有不同类别的机器视觉系统在工作。
目前，机器视觉系统的蓬勃发展已经使得高校在机器视觉领域必须进行更深入的教学，以适应工业技术的发展。
传统的机器视觉教学大多数基于书本和课件，并且只是对于一些平面图像进行了简单的处理，这种处理离真正的工业应用相差太远。
另外，学生也无法从这种枯燥的图像处理算法中找到乐趣，因此，寻求一种新的图像处理和机器视觉的实验方法势在必行。
二、机器视觉系统功能
机器视觉教学实验平台VS1600，是专门针对大学和研究机构开展工程应用型机器视觉教学和研究而开发。
能够实现OCR、尺寸测量、颜色检测、缺陷检测等机器视觉功能，其应用方向可以覆盖机器视觉、工业生产、智能交通、航空航天等众多领域。
该平台提供多种机器视觉实际应用实验，如OCR-LCD数码管字符检测实验、OCR-皇冠盖字符检测、OCR-键盘字符检测、PCB板电子元件字符检测、液位尺寸测量、保险管外形测量、载带外形尺寸测量、连接器尺寸测量、线序检测、饮品液体颜色识别、药粒颜色识别、标签印刷质量检测、接插件外形检测、开关状态检测等。
依托这些实验案例，用户可以模拟实际工业产线进行仿真训练。
同时，平台还提供可用于快速二次开发的开发包，无需复杂编程就可以搭建自己的机器视觉检测系统，解决实际应用中的各种特殊情况。
使用MV-VS1600进行方案评估，大大节省了去现场进行评估的时间、人力、物力，提高效率的同时还节省了成本。
并且由于VS1600的灵活性，足以应对各种各样的方案评估，可重复利用，并可基于其进行高级研发。
特点：
1. 任意小型工件的图像动态单帧/连续采集；
2. USB动态图像采集接口，百万像素高分辨率工业数字相机；
3. 被采集物体图像大小、视场角、物距、焦距可调；
4. 防反光白色环形LED 45°光源；
5. 高低速正反转模拟可调运动控制；
6. 外触发定点图像采集；
7、多功能升降式物距微调机构。
三、机器视觉教学系统构成
机械模块
旋转平台模拟工业在线检测，给实验提供了可持续的运动环境，在教学过程中可以模拟各种生产环境，也可用于在线监测系统的验证。
视觉模块
配套高分辨率工业相机，可以实现高精度检测；配套镜头，光源等保证取得最佳图像效果，在教学过程中可以让学生深入理解影响系统精度的所有要素。
控制模块
采用高精度触发器，保证被测物体运动到固定位置时实现抓拍。
软件
高效图像处理软件，速度快，精度高，包含OCR、尺寸测量、颜色检测、缺陷检测四大功能模块，涵盖教学和工业应用的所有方面。
另外，维视图像还为该系统配套了实验指导书，针对性的开设了机器视觉学习的数十个实验，在利用该机器视觉系统开设的模式识别、数字图像处理课程中，通过理论模拟和实际试验的结合，使原本枯燥的数学理论变得新颖，我们在机器视觉教学试验中进行了测试，效果良好。
