屋面及防水工程量计算规则
屋面及防水工程量计算规则
一、工程量计算规则
（一）屋面
1.瓦屋面、波纹瓦屋面、型材屋面、玻璃钢瓦屋面、卷材屋面、涂膜屋面（包括挑檐部分）工程量按设计图示尺寸的水平投影面积乘以附表1中的屋面延尺系数以m2计算（图示见附图一），不扣除屋面上烟囱、风帽底座、屋面小气窗、斜沟及0∙3m2以内孔洞所占面积，屋面小气窗出檐与屋面重叠部分的面积亦不增加。
2 .天窗出檐与屋面重叠部分的面积，并入相应屋面工程量内计算。
瓦屋面出檐口的尺寸应按设计规定计算,如设计无规定时，除了小青瓦按5cm计算外,其它瓦应按7cm计算。
3 .卷材、涂膜屋面中弯起部分按设计规定计算;如设计无规定时，变形缝、女儿墙应按弯起30cm计算；天窗部分应按弯起50cm计算，并入相应屋面工程量内。
4,涂膜屋面的油膏嵌缝、玻璃布盖缝、屋面分格缝以延长m计算。
5.铁皮落水管、檐沟、泛水、水斗、雨水口等排水构件以设计尺寸按展开面积计算。
如设计图无尺寸时，可按附表2铁皮排水单体零件工程量折算表计算。
落水管的长度应按水斗下口以下的长度计算。
6,铸铁落水管应区别不同管径按设计尺寸以延长m计算。
雨水口、水斗、弯头所占位置不扣除，另按个计算。
7 .塑料落水管（PVC）应区别不同管径按设计尺寸以延长m计算。
塑料雨水口、弯头（PVC）所占位置不扣除，应另按个计算。
8 .不锈钢落水管按设计尺寸以延长m计算。
（二）防水防潮工程
1.防水防潮层工程量均按设计图示尺寸以m2计算。
应扣除凸出地面的构筑物，设备基础等所占的面积，不扣除附墙柱、垛、附墙烟囱及单个面积在0.3m2以内的孔洞所占面积。
平面与立面连接处高在30cm以内者按其展开面积计算，并入相应平面定额项目工程量内，超过30cm时，按相应立面定额项目计算。
（三）变形缝
1 .嵌缝工程量按不同材料的嵌绛体积以m3计算。
2 .卷材、油毡、胶合板、铁皮、木板、橡胶板等盖缝均按设计的展开面积以m2计算。
彩钢板、铝塑板盖缝按长度以延长m计算。
变形缝木压条、止水带以缝的中心线长度以延长m计算。
钢板盖缝按第六章金属结构工程铁件安装项目计算。
二、调整系数
1.小青瓦的规格与定额不同时，除瓦的数量可以换算外，其他工料不再调整。
2 .小青瓦屋面是按搭接三分之二计算的，搭接不同时，可调整瓦的数量，其他工料不再调整。
3 .波纹瓦屋面板是按75cm宽度考虑的，如宽度不同时，波纹瓦可以换算，人工、机械及其他材料不变。
三、说明
1.各种瓦屋面的脊瓦出线（抹捎头灰）的工料已包括在定额内不再另行计算。
2 .粘土瓦、水泥瓦屋面的屋脊以脊瓦作法为准，其他作法不再调整。
3 .卷材屋面及卷材防水的附加层、收头、接缝等工料均已包括在定额内，不再另行计算。
4 .普通卷材屋面及卷材防水均包括刷冷底子油一遍的工料，不再另行计算。
改性沥青和高分子卷材屋面及防水层均包括刷基层处理剂一遍的工料，不再另行计算。
5 .铁皮落水管、檐沟及泛水定额项目内均已包括铁皮咬口和搭接的工料,
不再另行计算。
6 .本章中的〃一布二涂〃或〃二布三涂〃项目，其〃二涂〃三涂〃是指涂料构成防水层的层数，不是指涂刷的遍数。
7 .变形缝和止水带材料与设计不同时可进行换算。
8 .挑檐、檐口、雨篷、阳台等埋设的排水钢管按第六章金属结构工程中的铁件安装定额项目计算。
9 .改性沥青屋面和墙、地面防水6mm、7mm、8mm厚双层铺贴时，按基层处理子目扣减一遍基础处理工料。
屋面及防水工程工程工程量计算规则
屋面及防水工程工程工程量计算规则1.屋面材料计算规则：屋面材料计算主要包括瓦片、木材、钢材等的数量计算。
计算时需考虑材料的尺寸、面积和浪费率等因素。
2.屋面人工计算规则：屋面人工计算主要包括瓦工、木工等的工时计算。
计算时需考虑工种、工作内容和工时等因素。
3.屋面设备计算规则：屋面设备计算主要包括起重机、吊篮等的数量计算。
计算时需考虑设备的使用频率和工作效率等因素。
4.屋面工程量综合计算规则：根据屋面的设计要求、材料要求和施工工艺要求等因素，综合计算出屋面的总工程量。
1.防水材料计算规则：防水材料计算主要包括防水涂料、防水卷材等的数量计算。
计算时需考虑材料的尺寸、面积和浪费率等因素。
2.防水人工计算规则：防水人工计算主要包括防水工、焊接工等的工时计算。
计算时需考虑工种、工作内容和工时等因素。
3.防水设备计算规则：防水设备计算主要包括焊接机、喷涂机等的数量计算。
计算时需考虑设备的使用频率和工作效率等因素。
4.防水工程量综合计算规则：根据防水的设计要求、材料要求和施工工艺要求等因素，综合计算出防水的总工程量。
三、常见计算方法和公式1.屋面瓦片材料计算公式：屋面瓦片数量=屋面面积/单片瓦片面积×浪费率2.屋面瓦工人工计算公式：屋面瓦工工时=屋面面积/日人均施工面积×单片瓦工工时3.防水涂料材料计算公式：防水涂料数量=防水面积/每平方米涂料用量×浪费率4.防水工人工计算公式：防水工工时=防水面积/日人均施工面积×单平方米工时以上是屋面及防水工程工程量计算规则的基本内容，希望能对您有所帮助。
屋面及防水工程工程量计算规则
作业
1、计算图纸上屋面工程量，要求编制清单。 2、计算楼地面防水工程量，编制清单。
屋ห้องสมุดไป่ตู้及防水工程工程量计算规则
2、涂膜防水 涂膜屋面工程量计算同卷材屋面，但涂膜屋面的油膏
嵌缝、玻璃布盖缝、屋面分隔缝等以延长米计算工程量。 4、排水管
铸铁、玻璃钢、PVC水落管工程量，应区别不同直径 （100mm或150mm）按图示尺寸以延长米计算工程量。
水 落 管 长 ＝ 檐 口 标 高 ＋室 内 外 高 差 －0.2m（ 规 范 要 求 水 落 管 离 地0.2m）
屋面及防水工程工程量计算规则
【解】1、屋面水平投影面积＝长×宽 长＝40＋0.12×2＋0.30×2＝40.84m 宽＝15＋0.12×2＋0.30×2=15.84m 水平投影面积＝40.84×15.84＝646.91m2 2、屋面坡度系数 坡度为1：1.333＝B/A＝0.75/1： 则k＝1.25 3、计算屋面工程量 S＝646.91×1.25＝808.64m2
屋面及防水工程
屋面及防水工程工程量计算规则
教学目标：
1、了解屋面工程的内容，卷材的粘贴方法； 2、掌握屋面坡度系数的概念；理解屋面防水工程工程量的
计算方法； 3、掌握屋面排水工程工程量的计算方法； 4、掌握屋面保温层的计算方法；
屋面及防水工程工程量计算规则
平屋顶常见形式 平屋顶坡度<10%，一般2～3%，
20.8
19.00
屋面及防水工程工程量计算规则
解： H=20.8-19.0=1.8m L水平=8.4/2=4.2m
k＝ 1 ( B ) 2 1 ( 1.8 ) 2 1.088
屋面及防水工程工程量计算规则
屋面及防水工程工程量计算规则1.面积计算：计算屋面面积时，通常按照水平投影面积进行计算，即将屋面平面投射到水平面上，计算投影面积。
根据屋面形状的不同，可以将其分为矩形、三角形、梯形、多边形等不同的区域计算方式。
2.周长计算：计算屋面周长时，通常按照屋面外边缘进行测量，通过测量不同边长相加来计算周长。
3.坡度、高度计算：屋面坡度可以通过测量屋顶的高度变化来计算，一般以竖直高度变化与水平距离的比例来表示。
同时，还需计算屋面高度，即屋顶最高点到基准面的垂直距离。
4.设置计算：屋面工程中，通常需要计算不同的设置，如设备设置、通风口设置、排水口设置等。
这些设置需要按照设计要求进行传统计算。
5.斜线计算：屋面斜线计算是计算屋面斜边长度时的方法，通常使用勾股定理来计算。
1.防水面积计算：计算防水工程的面积时，通常按照实际施工图纸上的标注进行计算，包括垂直面积和水平面积两部分。
其中，垂直面积通常体现在墙面上，水平面积体现在地面或屋面上。
2.材料用量计算：计算防水工程的材料用量时，需要根据设计要求和标准计算涂料、胶水、防水卷材等材料的用量。
计算时需要考虑到施工技术要求，例如涂料的涂布率、卷材的重叠要求等。
3.边角用量计算：防水工程中的边角通常是施工现场需要特殊处理的部位，需要计算边角材料的用量。
边角材料的用量计算通常是根据设计要求和标准进行计算。
4.排水量计算：防水工程中的排水量计算通常是指通过排水口排出的水量。
计算排水量时需要考虑到设计要求和标准，例如排水口的数量和尺寸、排水管道的斜度和直径等。
5.砂浆、胶水用量计算：防水工程中，砂浆和胶水通常用于修补或粘接防水材料，需要计算其用量。
计算时需要考虑到施工要求，例如砂浆的厚度、胶水的厚度和涂布率等。
以上是屋面及防水工程工程量计算规则的一些基本内容，实际计算时需要根据具体的项目要求和图纸设计进行计算。
屋面及防水
（2）屋面保温层排气管工程量，按设计图示尺寸以延长米计算， 不扣管件所占长度。保温层排气孔按设计图示数量以个计算。
套定额A7-53：屋面油毡卷材防水，二毡三油 （单位100m2） (由于冷底子油已包括在定额内容中,不另计算)。
7、防水工程量。 (1)建筑物地面防水、防潮层按主墙间净面积以m2计算。与墙面连接 处高度在500mm以内者，按展开面积并入平面工程量内。超过 500mm时，按立面防水层计算。 (2)建筑物墙基防潮层外墙按中心线，内墙按净长线乘以墙基宽度以 m2面积计算。 (3)构筑物及建筑物地下室防水层按实铺面积以m2计算，平面与立面 交接处的防水层，其上卷高度超过500mm时，按立面防水层计算。 8、变形缝定额包括变形缝填缝和盖缝，分别按使用材料、使用部位 并分为平面、立面列项，其工程量按延长米(m)计算。
二、常用分项工程量计算规则 1、瓦、型材屋面工程量 除另有规定外，按设计图示尺寸以斜面积计算。亦可按屋面水平投 影面积乘以屋面坡度系数以面积计算。不扣除房上烟囱、风帽底座、 风道、小气窗、斜沟等所占面积，小气窗的出檐部分不增加面积。
斜 屋 面 名 词
屋面坡度的表示方法，如图所示。 屋面坡度有三种表示方法： (1)用屋顶的高度与屋顶的跨度之比（简称高
查屋面坡度系数表9-1，得D=1.5， 则单个斜脊长=A×D=9.6×1.5=14.4ｍ 斜脊总长=14.4×4=57.6m 正脊长= L－2A=51.2 －19.2=32m
屋面及防水工程量计算
在此添加您的文本16字
屋面面积应扣除女儿墙、出屋面烟道等所占面积，并考虑 一定的损耗率。
在此添加您的文本16字
保温层厚度应根据设计要求确定。
在此添加您的文本16字
保温材料比重因不同材料而异，需根据具体保温材料的比 重进行计算。
在此添加您的文本16字
计算结果应保留两位小数。
找平层材料用量计算
屋面及防水工程量计 算
• 屋面工程量计算 • 防水工程量计算 • 细部构造防水工程量计算 • 材料用量计算
目录
Part
01
屋面工程量计算
平屋顶工程量计算
屋面面积
根据屋面的平面形状，计算出屋 面的总面积。
保温层面积
根据保温材料的铺设范围和厚度， 计算出保温层的总面积。
防水层面积
根据防水材料的铺设范围，计算 出防水层的总面积。
THANKS
感谢您的观看
分格缝占用的面积不得扣除。
刚性防水层在斜面和立面交接 处应按斜面面积计算，不扣除 接缝、分格缝和找平层所占的 面积。
Part
03
细部构造防水工程量计算
泛水工程量计算
泛水工程量计算方法
泛水材料
根据屋面坡度、防水层做法、泛水高 度等因素，计算出所需的泛水材料和 施工面积。
常用的泛水材料有镀锌铁皮、铝合金、 PVC等，根据具体情况选择合适的材 料。
涂膜防水工程量计算
涂膜防水层：根据屋面水平投影面积计算，不扣除面积小于0.3m²的孔洞 和独立烟囱、风道等所占面积。
女儿墙、伸缩缝、天窗等处的涂膜防水层，应按设计规定的展开宽度另外 计算。
涂膜防水层在斜面和立面交接处应按斜面面积计算，不扣除接缝、收头和 找平层所占的面积。

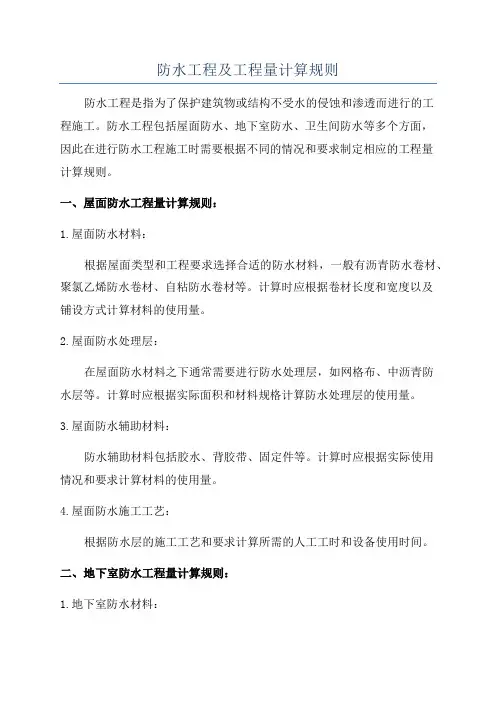

防水工程及工程量计算规则
防水工程及工程量计算规则防水工程是指为了保护建筑物或结构不受水的侵蚀和渗透而进行的工程施工。
防水工程包括屋面防水、地下室防水、卫生间防水等多个方面，因此在进行防水工程施工时需要根据不同的情况和要求制定相应的工程量计算规则。
一、屋面防水工程量计算规则：1.屋面防水材料：根据屋面类型和工程要求选择合适的防水材料，一般有沥青防水卷材、聚氯乙烯防水卷材、自粘防水卷材等。
计算时应根据卷材长度和宽度以及铺设方式计算材料的使用量。
2.屋面防水处理层：在屋面防水材料之下通常需要进行防水处理层，如网格布、中沥青防水层等。
计算时应根据实际面积和材料规格计算防水处理层的使用量。
3.屋面防水辅助材料：防水辅助材料包括胶水、背胶带、固定件等。
计算时应根据实际使用情况和要求计算材料的使用量。
4.屋面防水施工工艺：根据防水层的施工工艺和要求计算所需的人工工时和设备使用时间。
二、地下室防水工程量计算规则：1.地下室防水材料：地下室防水一般采用聚氯乙烯防水卷材、水泥基防水涂料等材料。
根据实际面积和材料规格计算材料的使用量。
2.地下室防水处理层：地下室防水处理层一般采用防水砂浆、防水膨胀胶等材料。
根据实际面积和材料规格计算材料的使用量。
3.地下室防水辅助材料：地下室防水辅助材料主要包括固定件、接缝胶、背胶带等。
计算时应根据实际使用情况和要求计算材料的使用量。
4.地下室防水施工工艺：根据防水层的施工工艺和要求计算所需的人工工时和设备使用时间。
三、卫生间防水工程量计算规则：1.卫生间防水材料：卫生间防水材料一般采用防水卷材、防水涂料等。
根据卷材长度和宽度以及涂料的涂刷面积计算材料的使用量。
2.卫生间防水处理层：卫生间防水处理层一般采用防水砂浆、防水膨胀胶等材料。
根据实际面积和材料规格计算材料的使用量。
3.卫生间防水辅助材料：卫生间防水辅助材料主要包括固定件、接缝胶、背胶带等。
计算时应根据实际使用情况和要求计算材料的使用量。
4.卫生间防水施工工艺：根据防水层的施工工艺和要求计算所需的人工工时和设备使用时间。
屋面及防水工程量计算规则
屋面及防水工程量计算规则
1.定义工程范围：首先，需要明确工程的范围和要求。
这包括屋面和
防水的具体区域、类型和材料要求等。
例如，屋顶的面积和类型（平屋顶、斜屋顶、屋脊等），防水材料的种类（如沥青纸、PVC、TPO等）。
2.测量屋顶面积：使用适当的测量工具（如测量带、激光测距仪）测
量屋顶的面积。
根据屋顶形状的不同，可以将其划分成不同的区域进行测量，然后将这些测量结果加总。
确保考虑到屋顶突出物（如烟囱、通风口）和其他特殊区域。
3.计算材料需求：根据屋顶的面积和具体要求，计算所需的屋面材料。
这包括屋顶瓦片、水泥、沥青纸、防水膜等。
通常，材料供应商会提供每
平方米或每平方英尺的材料需求，可以根据这些数据计算所需的材料数量。
4.估算人工需求：根据工程的规模和复杂程度，估算所需的施工人员
数量。
考虑到工作的难度和时间限制，确定每个工种（如屋面工人、防水
技术员）所需的人员数量。
还需要考虑到屋顶高度和工作的安全性问题，
以确保有足够的人力资源完成工程。
5.考虑其他因素：除了材料和人力需求，还需要考虑其他因素，如工
程的预算、工期和工作计划。
这些因素应考虑在内，以确保工程的顺利进
行和按时完成。
总之，屋面及防水工程量计算规则有助于确保工程的准确测量、材料
和人力资源的有效使用。
这些规则可以根据具体的工程要求和标准进行调
整和修改，以满足不同类型的项目。
屋面及防水工程工程量计算规则
屋面及防水工程工程量计算规则屋面及防水工程量计算规则是指在建筑施工中，根据设计图纸和建筑方案，按照一定的计算规则和标准，对屋面及防水工程的数量进行精确计算的过程。
正确的工程量计算能够确保工程资金的合理使用，有利于施工单位进行合理的工程配料和施工进度的安排，从而提高工程质量和效益。
1.屋面面积计算规则：根据建筑设计图纸和方案，将屋顶按照不同的形状和结构分块，计算每个块的面积，并累加得到总的屋面面积。
常用的计算方法有简单图形的面积计算公式、复杂结构的分块计算法等。
2.防水材料量计算规则：根据设计方案和屋面的特点，计算所需的防水材料的消耗量。
防水材料可以包括涂料、沥青、高分子材料等。
计算规则应考虑材料的厚度、宽度、长度以及重叠部分的计算方法，确保防水效果和材料的利用率。
3.雨水系统计算规则：根据设计图纸和建筑方案，计算雨水系统所需的雨水管道的长度、角度、弯头数量、支撑件数量等。
计算规则应考虑雨水系统的排水能力、安全性和使用寿命，确保排水畅通和防止渗漏。
4.屋面挡水计算规则：根据屋面的形状和结构，计算挡水的长度和材料消耗量。
挡水可以是金属、塑料或橡胶等材料，计算规则应包括挡水的宽度、高度、倾斜角度以及横向和纵向的延伸长度等。
5.屋面保温计算规则：根据设计要求和所选保温材料的性能，计算保温材料的消耗量。
保温材料可以是聚苯板、硅酸盐板、岩棉板等，计算规则应考虑保温材料的厚度、面积、接缝处理以及固定方式等。
6.外墙防水计算规则：根据设计要求和外墙的特点，计算外墙防水材料的消耗量。
外墙防水材料可以是涂料、胶带、抹灰等，计算规则应考虑外墙的高度、曲线和平面形状，确保防水效果和材料的利用率。
7.防水层厚度计算规则：根据设计要求和建筑材料的性能，计算防水层的厚度。
计算规则应考虑防水层的强度、柔韧性和耐候性，确保防水层的功能和使用寿命。
此外，屋面及防水工程量计算规则还应包括材料的浪费量计算、施工过程中的人工工时计算和机械设备的使用量计算等内容。
屋面和防水工程预算(工程量计算规范)
其他项：
❖ １）涂膜屋面的油膏嵌缝、玻璃布盖缝、屋面分 隔缝，以延长米计算。
❖ ２）屋面排水管按设计图示尺寸以展开长度计算。 如设计未标注尺寸，以檐口下皮算至设计室外地 坪以上15cm为止，下端与铸铁弯头连接者，算至 接头处。
❖ ３）屋面天沟、檐沟按设计图示尺寸以面积计算。 铁皮和卷材天沟按展开面积计算。
❖ 地面抹水泥砂浆找平层的计算规则同卷材防水清 单项目计算规则。
❖ 水泥砂浆、细石混凝土保护层、屋面抹水泥砂浆 找平层相关项目的工程量与卷材屋面相同。
❖ 钢筋压毡条按延长米计算，
❖ 屋面排水相关项目中铁皮、UPVC雨水斗，铸铁 落水口，铸铁、UPVC弯头、短管，铅丝网球按 个计算。
补充：防腐、隔热及保温
❖Ｅ 石砌墙体，按双排外脚手架计算。
❖Ｆ 不在外墙轴线上的现浇钢筋混凝土屋架以及不 与板相接的梁，其脚手架工程量按屋架或梁的净 长乘以高度计算。屋架及梁高度从地面或楼面算 起，屋架计至架顶平均高度，单梁高度计至梁面， 套用相应双排脚手架定额。在外墙轴线的现浇屋 架、单梁及与楼板一起现浇的梁均不得计算脚手 架。
４）单排脚手架
❖ 单排脚手架是指为完成外墙局部的个别部位和 别构件、构筑物的施工(砌筑、混凝土墙浇捣、柱 浇捣等)及安全所搭设的脚手架。
❖ Ａ单排脚手架适用不在外墙轴线上的独立砌体柱 或现浇钢筋混凝土柱，按图示柱结构外围周长另 加3.6米，乘以柱高以平方米计算，套用相应单排 脚手架定额。
2.墙、地面防水、防潮
❖ （1）工程内容 ❖ 墙、地面卷材防水 ❖ 砂浆防水（潮） ❖ 变形缝：各类变形缝按设计图示以长度计算。
（2）工程量计算规则
❖ 墙、地面卷材防水、涂膜防水、砂浆防水（潮） 按设计图示尺寸以面积计算。
屋面及防水工程工程量计算
的大小一般按一个雨水口负担200m2屋面面积的雨水考虑，屋面面积按水平投影面积计算。
分排水分区
的房屋或临街建筑常采用单坡排水，进深较大时，为了不使水流的路线过长，宜采用双坡排水。并应根据防水材料确定排水坡度。并应结合造型要求选择排水坡组合。
确定排水坡面的数目及排水坡度（以12米分界）
长度方向应设纵向排水坡。天沟纵坡的坡度不宜小于1%。天沟的净断面尺寸应根据降雨量和汇水面积的大小来确定。一般净宽不应小于200mm，其上口至分水线的距离不应小于120mm。
注：
两坡排水屋面面积 为屋面水平投影面积 乘以延迟系数C； 四坡排水屋面斜脊 长度=A×D（当S=A时） 沿山墙泛水长 度=A×C。
如图，计算斜屋面工程量
Α=300
例如：等四坡屋面，斜坡高度B=1.8ｍ，水平长A=4.2ｍ，则B／A=0.4286，不在定额屋面坡度系数表中，计算C和D 计算C=[(4.22+1.82) 1/2]／4.2=1.088 隅延尺系数D按下式计算：D=(1+C2) ½ 隅延尺系数D可用于计算四坡屋面斜脊长度 斜脊长=斜坡水平长×D
定天沟断面大小和天沟纵坡的坡度值
的是塑料和铸铁雨水管。一般，民用建筑常用75～100mm的雨水管。雨水口间距不宜超过18～24m
管的规格及间距
檐沟外排水系统示意图 天沟外排水系统
雨水口构造 雨水口有直管式雨水口和弯管式雨水口两种。 直管式雨水口，用于外檐沟排水或内排水。弯管式雨水 口，用于女儿墙外排水。 直管式雨水口
屋 面 及 防水 工 程工程量计算
一、屋面排水构造基本知识
屋顶的作用和类型 屋顶是建筑物的一个重要组成部分，是房屋最上层的覆盖 构件，其作用有四：承重、围护（防、排水，隔热保温，防辐 射）、造型、采光。
