鹏业安装算量软件使用操作介绍

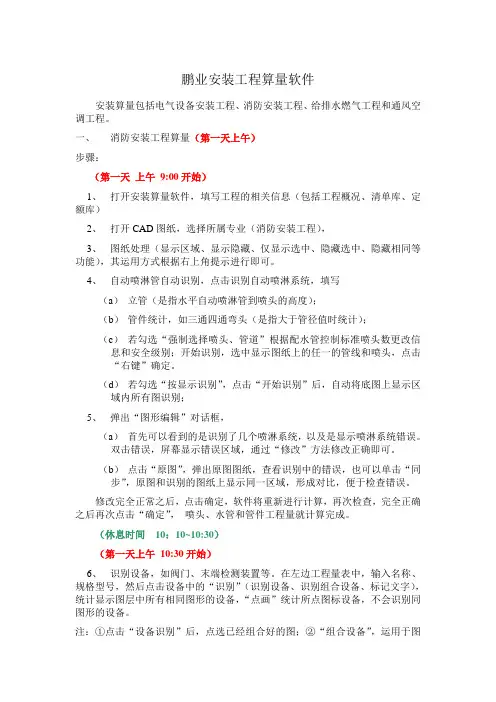

鹏业安装工程算量软件培训刚要
鹏业安装工程算量软件安装算量包括电气设备安装工程、消防安装工程、给排水燃气工程和通风空调工程。
一、消防安装工程算量（第一天上午）步骤：（第一天上午9:00开始）1、打开安装算量软件，填写工程的相关信息（包括工程概况、清单库、定额库）2、打开CAD图纸，选择所属专业（消防安装工程），3、图纸处理（显示区域、显示隐藏、仅显示选中、隐藏选中、隐藏相同等功能），其运用方式根据右上角提示进行即可。
4、自动喷淋管自动识别，点击识别自动喷淋系统，填写（a）立管（是指水平自动喷淋管到喷头的高度）；（b）管件统计，如三通四通弯头（是指大于管径值时统计）；（c）若勾选“强制选择喷头、管道”根据配水管控制标准喷头数更改信息和安全级别；开始识别，选中显示图纸上的任一的管线和喷头，点击“右键”确定。
（d）若勾选“按显示识别”，点击“开始识别”后，自动将底图上显示区域内所有图识别；5、弹出“图形编辑”对话框，（a）首先可以看到的是识别了几个喷淋系统，以及是显示喷淋系统错误。
双击错误，屏幕显示错误区域，通过“修改”方法修改正确即可。
（b）点击“原图”，弹出原图图纸，查看识别中的错误，也可以单击“同步”，原图和识别的图纸上显示同一区域，形成对比，便于检查错误。
修改完全正常之后，点击确定，软件将重新进行计算，再次检查，完全正确之后再次点击“确定”，喷头、水管和管件工程量就计算完成。
（休息时间10：10~10:30）（第一天上午10:30开始）6、识别设备，如阀门、末端检测装置等。
在左边工程量表中，输入名称、规格型号，然后点击设备中的“识别”（识别设备、识别组合设备、标记文字），统计显示图层中所有相同图形的设备，“点画”统计所点图标设备，不会识别同图形的设备。
注：①点击“设备识别”后，点选已经组合好的图；②“组合设备”，运用于图中设备是以单根线构成，不能整体选中，用法：点击“组合设备”，再选中一个设备的所有单图元，右键结束，识别所有相同组合图元。

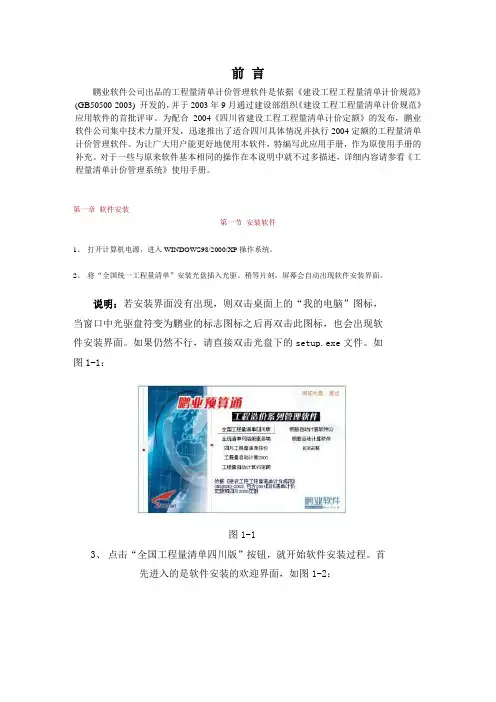

鹏业软件操作指南01
前言鹏业软件公司出品的工程量清单计价管理软件是依据《建设工程工程量清单计价规范》(GB50500-2003) 开发的，并于2003年9月通过建设部组织《建设工程工程量清单计价规范》应用软件的首批评审。
为配合2004《四川省建设工程工程量清单计价定额》的发布，鹏业软件公司集中技术力量开发，迅速推出了适合四川具体情况并执行2004定额的工程量清单计价管理软件。
为让广大用户能更好地使用本软件，特编写此应用手册，作为原使用手册的补充。
对于一些与原来软件基本相同的操作在本说明中就不过多描述，详细内容请参看《工程量清单计价管理系统》使用手册。
第一章软件安装第一节安装软件1、打开计算机电源，进入WINDOWS98/2000/XP操作系统。
2、将“全国统一工程量清单”安装光盘插入光驱。
稍等片刻，屏幕会自动出现软件安装界面。
说明：若安装界面没有出现，则双击桌面上的“我的电脑”图标，当窗口中光驱盘符变为鹏业的标志图标之后再双击此图标，也会出现软件安装界面。
如果仍然不行，请直接双击光盘下的setup.exe文件。
如图1-1：图1-13、点击“全国工程量清单四川版”按钮，就开始软件安装过程。
首先进入的是软件安装的欢迎界面，如图1-2：图1-24、紧接着是安装前的说明，如图1-3：图1-35、按照“安装向导”的提示，单击“下一个”按钮，弹出“软件许可证协议”对话框，如图1-4：图1-46、单击“是”，安装向导将给出默认的安装路径，单击“下一个”按钮可继续安装，单击“浏览”按钮可改变当前的安装路径，单击“后退”按钮可返回上一步操作，单击“取消”按钮可退出安装程序。
如图1-5：图1-57、若想将程序安装到D盘上，则可单击“浏览”按钮，在弹出如图1-6所示对话框中，将路径改为“d:\PengSoft\QtYst”后单击“确认”。
图1-6重要提示：不能直接安装在根目录下，如C：\或D：\。
此时会弹出如图1-7所示对话框，确认后，将继续步骤6的操作；图1-78、接着单击“下一个”按钮，选择要安装的软件版本是单机版或网络版，如图1-8，然后单击“下一个”按钮。

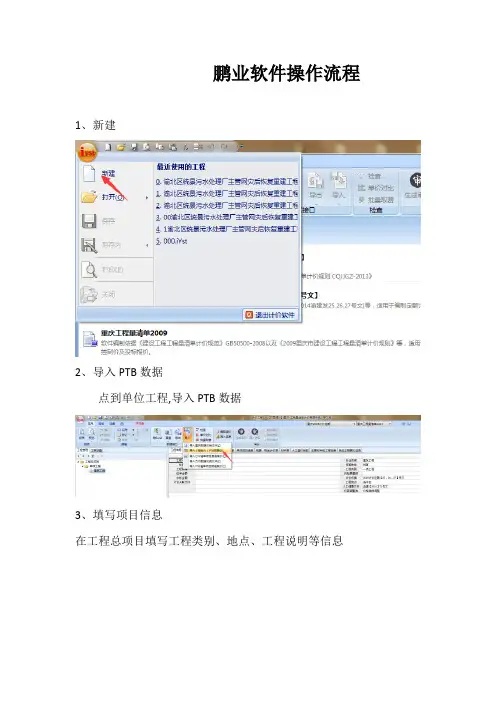

鹏业软件操作流程
鹏业软件操作流程1、新建2、导入PTB数据点到单位工程,导入PTB数据3、填写项目信息在工程总项目填写工程类别、地点、工程说明等信息4、设置费率（1）分部分项清单在表头处，统一设置管理费率、利润率、风险系数完成如下：(2）措施项目清单a。
右键，选中按级类应用措施费率（前提是设置好工程类别）b.输入取费基数(解除锁定输入），再次右键，选中按级类应用措施费率完成如下：c.在安全文明施工费栏，费用分类出，选择安全文明施工（费率、取费基数都可以手输，以上为快捷方式）(3)规费、税金直接输入即可(4)全费用a.选中工程设置中的综合单价计算表b.选中全费用(直接费全费用或人工费全费用），输入费率c.费率输入后,点击应用综合单价计算表d.返回工程管理e。
在全费用单位工程分部分项清单中，表头单价计算表处选择全费用5、组价(1）套定额、调价差(2）选中历史清单，可应用组价(3）可进行单价调整或总价调整（4)工程自检检查出来红色字体部分为有问题的,自行检查修改（5）导入承包人主要材料和工程设备a。
在材料表中，全选所有材料，勾选主要材料b。
在中，选中承包人主要材料和工程设备,右键选择提取发包人/承包人主材设备，选择当前单位工程工程打钩6、生成PTB文件（1）导出QTF文件（2）打开填报软件a。
打开项目，选择招标PTBb。
选中单位工程,点击，选择QTF文件d。
在工程总项目中，填入工程信息e.点击f。
保存。
鹏业安装算量软件功能
安装算量软件.软件通过智能分析表电子图纸信息，融合安装工程专业特点，快速、准确、自动地建立消防喷淋、强（弱）电、通风空调给排水等各专业的数据模型，自动完成工程量计算、三维模型数据的建立，轻松实现在BIM的应用。
软件采用独立平台，无需安装CAD软件，直接将电子图纸导入软件，采用“一键式”操作方式，智能识别和分析需计算的安装工程量数据，操作方法极其简单，并有效避免人工识别带来的错算和漏算；软件专业性强，符合造价人员手工习惯；直观、简洁的操作界面，保留CAD原始底图，对工程量的核对极其方便、快速；安装算量软件，把造价人员从手工算量、工具化算量的方式中解脱出来，在智能化、快速化算量中自动建立BIM模型，让你工作更轻松！●一键设备识别软件自动识别设备表并与平面图的设备进行匹配，一次性地完成各种安装设备数量的分类统计。
在实际图纸中，设备图例表中的图例并不完整，很多需要统计的设备图例表中并没有包括，软件将其放置推荐设备或未知设备，根据实际情况选取是否识别，以保证在统计设备个数时不会漏项。
●一键电气回路识别指定一条电气管线，能一次性将指定回路所属配电箱的所有回路识别出来，自动区分各回路，自动连接断开的管线，自动提取配线根数，即使设计图出现回路与回路相交也能智能的区分各回路。
●一键电气系统图识别一键识别电气系统图(高低压表格式电缆系统图也可识别)，自动识别、分析电气系统图，提取回路编号、导线型号规格、配管信息、敷设部位等信息。
设置其配线、配电缆预留长度，规范上各处预留长度也可在此查看或选取，若回路信息为电缆，软件自动设置波纹系数及电缆头。
●一键桥架系统识别一键识别整个水平桥架系统，自动区分不同规格。
根据实际情况可以在模型中调整高差，轻松处理桥架的翻弯、桥架高差，翻弯与高差所形成的立管模型与工程量软件自动生成。
末端或连接配电箱的桥架立管也能轻松处理，使其一条回路经过桥架翻弯、桥架高差、连接配电箱的竖向桥架时计算正确的电缆工程量。
鹏业安装算量软件操作步骤
第一，咱们那个软件是造价算量软件，咱们要明白那个软件是干什么的，有什么特点，怎么操作，怎么去熟练运用，做到准确计价算量。
在安装进程中，咱们要紧分为三个大类:一：数个数（预备的去计算一项工程中设备的个数）二：量长度（量取工程中电线回路中配管，配线，和给排水工程中的管的算量和市政园林部份工业管道，下水道安装管的算量）三：区分规格（所有的工程中，任何设备与管线，都不可能全数是一种类型，因此需要去别离去区分出设备和管，线的类型，在别离去量取，并准确计算。
）关于客户，面对到的一些问题及操作可能有所不懂，那个地址咱们做一个小演示，操作一次那个算量软件。
照明电器第一，咱们新建一个工程，导入一张电气图纸，如图1：（图1）图纸中红色框选为新建工程的新建按钮，点击新建一个工程。
能够看见咱们软件是默以为4个单位工程，这4个单位工程主若是为大伙儿罗列个总像，固然名称也是能够自己去重命名的。
如图2（图2）进入软件，咱们需要干什么？红色框为调图按钮。
选中后找到自己机子保留图纸的位置。
双击打开。
会弹出一个底图属性编辑框，咱们需要选择。
选择专业上，必然要选择正确，不然进入软件后在参考项目和计算规那么上不一样。
打开图纸后，咱们看见了咱们的电子图纸。
点一下全图显示，那么所调入的图纸就依照比例给完整的显示出来、若是需要单独算其中一张，就用该按钮前面2位的那个按钮，是区域处置。
要处置哪张，就用那个按钮框选哪张图。
其他不需要处置的就自动的隐藏了。
（要显示出来隐藏的图纸，在图纸上点右键，底图处置把隐藏的图纸显示出来、）当咱们看见咱们最原始的电子图纸以后。
咱们需要注意什么？第一：直观的去清楚咱们所做的项目的工作量大小；第二：查看平面图上能给咱们提供的有效的信息（例如：序言，说明，注，等字眼的文字，以避免走入误区）第三：整理图纸。
第四：查看该电子图是不是有图例设备表，（因为在有设备表的情形下，咱们软件提取设备能够直接进行提取）。
清楚设备表中所标注的意思，明白该图纸有哪些设备，设备在什么地址安装，敷设方式等。
安装算量软件操作方法
安装算量软件操作方法
安装算量软件的操作方法可以分为以下几个步骤：
1. 下载软件：在算量软件的官方网站或其他可信的下载平台上下载软件的安装程序。
确保选择与操作系统对应的版本。
2. 执行安装程序：找到下载的安装程序文件（通常是一个.exe文件），双击运行。
有时候可能需要管理员权限来运行安装程序。
3. 选择安装目录：安装程序运行后，会出现一个安装向导界面。
根据向导提示，选择安装软件的目录。
默认情况下，软件会安装在C盘的"Program Files"文件夹下，但你也可以选择其他目录。
4. 选择额外组件：某些软件在安装过程中可能会提供一些额外的组件或插件供用户选择安装。
根据个人需求选择是否安装这些组件。
5. 进行安装：根据向导提示，点击“下一步”或“安装”按钮，开始安装软件。
安装过程可能会需要一些时间，请耐心等待。
6. 完成安装：安装完成后，安装程序通常会显示一个安装完成的提示或者提供启动软件的选项。
根据提示进行操作，启动软件。
注意事项：
- 在安装过程中，要确保计算机处于稳定的电源供应和网络连接状态。
- 在安装软件前，最好先关闭一些可能会干扰安装过程的程序，比如杀毒软件、防火墙等。
- 如果安装程序有任何错误或问题，可以在官方网站或用户论坛上寻求帮助，或者尝试重新下载安装程序并再次安装。
鹏业软件操作流程
鹏业软件操作流程 Revised by Liu Jing on January 12, 2021鹏业软件操作流程1、新建2、导入PTB数据点到单位工程，导入PTB数据3、填写项目信息在工程总项目填写工程类别、地点、工程说明等信息4、设置费率（1）分部分项清单在表头处，统一设置管理费率、利润率、风险系数完成如下：（2）措施项目清单a.右键，选中按级类应用措施费率（前提是设置好工程类别）b.输入取费基数（解除锁定输入），再次右键，选中按级类应用措施费率完成如下：c.在安全文明施工费栏，费用分类出，选择安全文明施工（费率、取费基数都可以手输，以上为快捷方式）（3）规费、税金直接输入即可（4）全费用a.选中工程设置中的综合单价计算表b.选中全费用（直接费全费用或人工费全费用），输入费率c.费率输入后，点击应用综合单价计算表d.返回工程管理e.在全费用单位工程分部分项清单中，表头单价计算表处选择全费用5、组价（1）套定额、调价差（2）选中历史清单，可应用组价（3）可进行单价调整或总价调整（4）工程自检检查出来红色字体部分为有问题的，自行检查修改（5）导入承包人主要材料和工程设备a.在材料表中，全选所有材料，勾选主要材料b.在中，选中承包人主要材料和工程设备，右键选择提取发包人/承包人主材设备，选择当前单位工程工程打钩6、生成PTB文件（1）导出QTF文件（2）打开填报软件a.打开项目，选择招标PTBb.选中单位工程，点击，选择QTF文件d.在工程总项目中，填入工程信息e.点击f.保存。
鹏业安装算量软件安装操作指南
启动，如图1-1-3图1-1-4我们以金山毒霸杀毒软件为例，如图1-2-1所示，在安装软件的时候金山毒霸软件会弹出“可疑程序试图添加到启动项”的窗口，很多的用户会习惯性的点击“阻止并关闭”，这时安装就不能进行了。
正确的操作是点击“更多操作”，选择“允许本次操作”，即可安装成功。
图1-2-11.3不建议C盘安装基本上所有软件的默认安装路径都是C盘，C盘因为是系统盘，保护机制比较强，同时C盘内存占用太多的话，电脑也会变得卡顿，或者出其他的问题，所以软件不建议安装至C盘。
2、学习版和正式版的使用2.1 学习版学习版顾名思义就是供用户学习软件的版本，用学习版来算量，算出的量是不准确的。
学习版只用于用户学习和查看工程。
2.2 正式版正式版使用分为三种，分别为单机版，网络版和网络授权版。
单机版:软件切换到单机版，插入加密锁即可使用正版软件网络版:软件切换到网络版，重新打开输入正确的用户名和服务器IP登录即可使用正版软件网络授权版:软件切换到网络授权版，用户在软件中登录后激活即可使用正版软件3、鹏业软件推出了正版软件免费试用活动（网络授权版）鹏业软件的免费试用活动面向的是全国用户，用户只需要安装软件，点击登录，如图3-1所示，选择“微信扫码”或“短信验证”的方式登录软件。
图3-1登录后点击“授权激活”，切换到网络授权版本，如图3-2所示，点击“是”切换到网络授权版本。
图3-2进入网络授权版本后点击“激活”进行网络授权，如图3-3所示。
图3-3授权后弹出授权提示授权成功重启软件，点击OK，如图3-4图3-4重启软件后显示要输入序列号，点击“放弃”如图3-5，进入软件即可试用正版软件三个月。
图3-5。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录：
1.鹏业BIM三维安装算量主要特点
模型与工程量
2.模型的形成
3.一键建模→整体三维
4.三维模型→工程量
5.三维模型→BIM模型
6.工程量层次化数据管理、报表输出与快速反查
7.各专业操作步骤及注意点
一.鹏业安装算量主要特点
一键式操作：一键识别设备、一键识别系统图、电气回路、批量布置设备立管、动态识别、动态布置；
一键建模：消防喷淋、通风管道、桥架系统支持建模：给排水、消火栓算量：一键式操作，智能识别，快速计算工程量三维模型导入RevitBIM模型
二.模型的形成与原则
A.模型以识别为主，手工修改为辅：自动识别建立模型，而非刻意的建立模型。
同时支持手工建模法和自动识别建模法，可自行选择。
B.各系统颜色区分：模型形成后各系统(喷淋-不同的防火分区、桥架-不同的桥架分组(强电桥架、消防桥架等)、通风-不同的风管系统(送风、排风、排烟))进行颜色区分，方便检查、核对设计是否有误，同时生成工程量时可区分各系统工程量。
C.工程量数据中间过程模型化：出量之前预形成模型化，实现软件检索出有可能的设计错误，供预算员做专业决策或提出设计问题，如：喷淋中孤立系统的提示、多个末端的提示(一般情况下只应一个入口和一个末端)。
管道相交处是连通还是高差跨越自动判断，除提升本身工程量的正确性外，更能确保与之相关联的其他工程量
正确。
如：给排水、消火栓、喷淋相交位置的管件，桥架工程中布置电缆自动生成路径的正确性等。
三.一键建模→整体三维
消防喷淋三维模型
消火栓三维模型
通风空调三维模型
桥架三维模型
多专业整体三维模型四.三维模型→工程量
一键建模形成三维模型→调整修改完成→生成工程量五.三维模型→BIM模型
算
量软件中三维图
工程概况：
建筑面积8.6万m2
工程分为A、B、C三个区，地下室一层，A、B、C三区连通，B区为主楼，楼层层高为23层。
识别模型时间：40分钟。
Revit中三维图
不只是算量软件，也是BIM快速翻模助手
六.工程量层次化数据管理、报表输出与快速反查
树形层次结构管理方式，可根据自身算量习惯建立层次，让算量思路更加清晰，让数据查看更加明了。
输出报表时可对全部数据根据建立的树形层次结构出量，做到要总量有总量，要分量有分量。
同时汇总会中也可根据建立的层次结构进行工程量的筛选单独输出报表。
良好的数据管理习惯，使一版数据多版使用，达到事半功倍的目的。
住宅电气层次建立示例
住宅给排水层次建立示例
动力配电层次建立示例
消防喷淋层次建立示例
通风空调层次建立示例
选择性筛选输出范围
根据建立的层次结构，在汇总表中首行可对输出的范围进行区、部、系单项或多项复合筛选。
筛选完成后同样可根据汇总方式区分区、部、系，达到汇总工程量与明细工程量的区分。
同样还可打印中选择是否需要明细计算式。
快速反查工程量
汇总表中可根据区分区、部、系进行工程量的汇总，汇总完成后上方为该项的总量，下方为组成该项工程量的明细，明细中可看到某配电箱的某回路工程量，双击下方明细量后软件会自动定位到该项所在的工程量表中位置，同时图形区以绿色显示出该回路的路径，方便核查工程量，该回路的起点、终点分别在哪儿一目了然。
即使不通过汇总表反查，当一个工程中有很多个回路，通过工程量表也能快速的找到某配电箱的某回路工程量信息，以及图形所在位置。
七.各专业操作步骤及注意点----消防喷淋
①注意点：
A计算规则的设置
B入水口
②工程的汇总与区分
各防火分区工程量→楼层汇总工程量→汇总工程量
③生成结果
防腐刷油、支架的处理
一键识别自动建立三维模型
一键式操作，自动建立三维模型，识别后不同的颜色在软件中代表不同的系统(防火分区)，方便检查与核对，同时生成工程量的时候，可按照防火分区分开出量。
再结合数据层次管理，达到区分标段工程量、汇总工程量、楼层分量、防火分区工程量等。
智能检查设计错误
多个末端的出现
末端错误(设计错误)，删除该段管即可
末端正确
喷淋系统跨楼层，详见跨楼层的处理即可
智能检查设计错误
设计漏管
自动检查
修改后自动计算数据管理与报表输出
工程量表数据管理
结合数据层次管理，汇总报表输出根据汇总方式输出汇总量与分量报表
七.各专业操作步骤及注意点----动力配电(桥架电缆)
一键识别自动建立三维模型
自动建立三维模型，检查修改，调整。
不同的系统(能连通的桥架组)，以不同的颜色进行显示，方便检查以及后期不同桥架材质分开出量(高压桥架、强电桥架等)，布置电缆时生成路径准确。
表格式系统图一键识别
识别表格信息，自动或手工匹配对照关系。
以配电箱为单位，自动创建回路编号、配管、配电信息等电缆快速布置(单击回路起点与终点)
按桥架布线，单击各回路起点与终点，软件根据桥架连通关系，自动生成电缆路径，黄色为预布置线路，单击终点后自动完成该回路工程量的计算与回路布置。
七.各专业操作步骤及注意点----照明插座
1.主线
①进楼栋主线的
②进户主线(标准层倍数)
2.公共区域
①划分公共分区
②设备、配管配线的计算
3.户内
①按照户型划分图纸分区(设置户型倍数)
②设备的计算
③识别系统图生成回路信息
④识别回路
⑤布置立管(各回路配电箱处和设备立管)
动态预识别效果
识别完成后效果
七.各专业操作步骤及注意点----通风空调
1.风管的识别与修改
按照设计图确定、修改规格，生成结果
2.其他设备(识别与绘制)
①手工绘制(风机等)
②智能识别(侧风口等)
③智能识别→按管线规格拆分设备(设备的规格为所在风管的规格，如风管上的阀件)
3.通风部件批量扣减
一键式操作，自动建模三维模型，模型中各系统(风机所管辖范围的风管组)显示不同的颜色，方便检查与核对，后期生成工程量时同样可以达到区分各风机系统工程量。
