路基天沟施工技术交底(完成)
路基天沟技术交底
技术交底书交底单位：
编制：审核：审批：第 1 页共 5 页
技术交底书
交底单位：
主送单位日期
接收单位接收人
3.伸缩缝设置：天沟每间隔10m~15m设置一道伸缩缝，在地形变化较大的地段，伸缩缝应根据地形情况加密设置，缝宽2cm,缝内全断面采用沥青填充。
4.天沟纵向排水坡度不应小于2‰，单面排水坡度长度不宜大于400m。
三、断面结构形式
1.结构尺寸
2、砼标号：C35
编制：审核：审批：第 2 页共 5 页
技术交底书
交底单位：
工程名称路基天沟技术交底受控编号
主送单位日期
接收单位接收人
四、施工方法：
1、挖基槽后用自制木板架自检（木板架尺寸同基槽尺寸），验槽合格后浇筑砼。
2、砼浇筑
编制：审核：审批：第3页共 5 页
技术交底书
交底单位：
工程名称路基天沟技术交底受控编号
主送单位日期
接收单位接收人
编制：审核：审批：第 4 页共5 页
技术交底书交底单位：
五、天沟工程数量
天沟（A1型）单侧每延米工程量如下表（按1:1放坡计算）。
钢筋编号
直径
（mm)
每根长（cm)
根
数
总长
（m)
单位重
（kg/m)
总重（kg)
(HPB300钢
筋）
混凝土
（m³）
N1 Ф8 234.2 5 11.71 0.395
9.365 0.35
N2 Ф8 100 12 12 0.395
编制：审核：审批：第 5 页共 5 页。

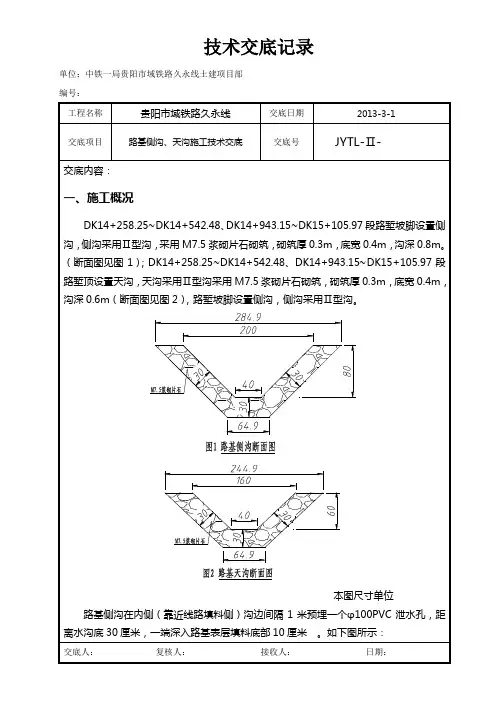

路基侧沟、天沟施工技术交底
3、挖槽：侧沟、天沟土质地段基槽采用人工挂线挖基，石质地段采用破碎机破碎或爆破开挖，基槽开挖完成后结构尺寸满足设计要求（见上面图1、图2），基底物松散浮土，基地无积水。
五、施工安全注意事项
1、施工区域应挂设醒目的安全警示标志，严禁非工作人员出入,现场施工人员必须佩戴安全帽。
2、施工中应对机械设备（卷扬机等）进行定期检查、养护、维修，使用施工机械注意施技术交底记录
单位：中铁一局贵阳市域铁路久永线土建项目部
编号：
工程名称
6、伸缩缝沿天沟沟每隔15m设一道，缝宽0.02m，缝内塞沥青麻筋，深度不小于0.2m。
7、勾缝养生：勾缝前应先将松动和变形处修整完好，冲洗表面，勾缝砂浆要嵌入缝中饱满并压实，与片石牢固结合。勾缝统一采用凹缝，缝深10mm，缝宽15～20mm，应牢固、美观。已施工完成天沟应进行覆盖洒水养生不少于7天。
交底项目
路基侧沟、天沟施工技术交底
交底号
JYTL-Ⅱ-
交底内容：
尺寸单位：厘米
二、施工顺序及报验程序
1、施工顺序：施工准备→挂线挖槽→基槽报验（结构尺寸）→砌筑→勾缝、养生（凹缝、覆盖养生）。
2、报验程序：基槽开挖完成后现场技术人员先进行自检其结构尺寸是否满足设计要求，在报验监理工程师验槽合格后方可进行下道砌筑工序。
三、工艺流程
交底人：复核人：接收人：日期：
第2页共4页
技术交底记录
单位：中铁一局贵阳市域铁路久永线土建项目部
编号：
工程名称
天沟施工技术交底
成雅铁路CYZQ-1标段路基工程天沟及排水沟技术交底单位：中铁二局成雅铁路CYZQ-1标二分部编制：审核：批准：2015年03月天沟及排水沟施工技术交底1.适用范围适用于DK96+200~DK111+477.82段天沟排水沟。
其中区间天沟如下表所示：排水沟里程如下表：序号起讫里程长度(m)位置工程名称1DK96+200～DK96+330143.00 左侧排水沟2DK96+200～DK96+330143.00 右侧排水沟3DK96+330～DK96+39060.00 左侧侧沟2.技术要求梯形断面(B1型)水沟适用于时速160km/h地段的路堑天沟，采用C25混凝土现浇。
天沟基础和侧壁均为20cm厚；流水面60cm宽；净高60cm。
天沟沟壁不高出原地面。
天沟位置根据现场实际情况确定，确保不占用防护栅栏位置，不影响边坡，线条顺直，按设计排水方向排水。
图中尺寸均以cm计。
3.施工准备1.现场核对排水系统设计图，确定施工管段内的排水系统是否完备与妥善。
2.已经对施工人员进行详细的技术交底。
3.配备小型挖机1台，锹、镐工具，标准钢模板等。
4.相关作业人员已经到位。
4.施工工艺流程基坑开挖、基底处理报监理工程师检验模板安装报监理工程师检验混凝土灌注混凝土养护模板拆除强度检查结 束缺陷修补不合格不合格不合格,拆除混凝土5.施工方法1、开挖：采用机械配合人工开挖基坑。
开挖应安排在适宜的时间施工，保护路基和防止水土流失。
对于天然湿度接近最佳含水量、构造均匀，不致发生坍塌、移动、松散或不均匀下沉的基土，应采取垂直开挖方法。
要求天沟开挖尺寸与设计尺寸相符。
若发生欠挖的情况，人工开挖，保证尺寸满足设计要求，若出现超挖，则采用粘土对沟底进行平整夯实。
2、支模：计算沟墙内壁尺寸，用5cm 厚的木板拼成长1.5m 或2.0m，宽等同于沟墙内壁尺寸的面板，刨光，两端及中部加10cm×10cm木杆做背肋。
连接杆用10cm×10cm木杆制作，其长度分别为沟底、沟顶宽度减去面板及背肋厚度。
路基排水沟(天沟)技术交底
现浇；矩形沟底宽 0.6m，沟深 0.6m，厚 0.2m，采用 C35 钢筋混凝土现浇。
排水沟（天沟）排水坡度陡于 1：2.5 时，沟底设缓流设施，缓流设施可采用
沟底设置鹅卵石活砼预制块等措施，鹅卵石或砼预制块间距 0.5m，相错布置。
排水沟（天沟）出口末端设置 2.5m×2.5m×0.5m（长×宽×深）的缓冲池，缓
冲池采用厚 0.3m 的 M10 浆砌片石砌筑，缓冲池位于地面以下，四周与地面齐平，
避免集中水流冲蚀地表。
天沟内侧边缘距堑顶距离不小于 3m，排水沟内侧边缘距坡脚距离 2m。
侧沟内的水应就近引入附近桥涵或天沟、排水沟，与附近排水设施形成完整的
排水系统。桥下水沟穿越道路采用 1-6.0m 钢筋混凝土圆管通过，圆管下设 0.2m 厚
伸缩缝设置图
20 10
10
1:1
20
1:1
M10水泥砂浆塞缝
60
沥青木板 厚0.02m
沥青木板Βιβλιοθήκη 编制：周玉超复核：第 -3- 页 共 3 页
审核：
碎石垫层。排水沟位于路基回填土上时，回填土应分层压实，填料及压实标准与相
连的铁路路基本体相同。
一、开挖
1、测量班根据施工图纸要求放出排水沟（天沟）的开挖轮廓线。
2、排水沟（天沟）采用小型挖机开挖，翻斗车运土，开挖时禁止直接往坡下
弃土，防止伤人。沟基应设在长期稳固的地基上，严禁设在未作处理的废碴、弃土
上。
3、排水沟（天沟）不得设在虚填土上，设在填筑土上的水沟，填筑土实施前
应清表至原状土，然后分层压实，水沟两侧外缘各 3.0m 范围内填筑的细粒土压实
第 -1- 页 共 3 页
系数 K≥0.9，粗粒土地基细数 K30≥110MPa/m，防止填筑土沉降变形。 4、排水沟（天沟）上下游应圆顺连接，转弯处转弯半径不小于 5m。排水沟（天
天沟技术交底
单位：编号：
编制：复核：签收：年月日
注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
②“技术交底书”1式2份，1份作为施工依据，1份留存备查，并办理交接手续。
CGZQSG-16
单位：编号：
编制：复核：签收：年月日
注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
CGZQSG-16
单位：编号：
编制：复核：签收：年月日
注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
天沟施工技术交底
天沟施工技术交底一、前期准备在施工之前，必须进行充分的前期准备工作，确保施工可以顺利进行。
前期准备包括如下几个步骤：1.确定施工地点：在进行天沟施工之前，必须先确定施工地点。
需要考虑到地形、土质、排水情况等因素，确保选址合理。
2.制定施工计划：在确定施工地点之后，需要制定详细的施工计划，包括施工工序、时间安排等。
3.准备材料和工具：在施工之前，必须准备好所需的材料和工具，确保施工能够顺利进行。
二、施工流程天沟施工的基本流程如下：1.清理施工区域：在施工之前，需要先清理施工区域，清除杂物和灰尘等，确保施工环境整洁。
2.打样和定位：在施工之前，需要进行地面打样和天沟定位。
确保天沟的位置、长度和宽度都符合设计要求。
3.开挖天沟：在打好样和定好位之后，可以开始开挖天沟了。
开挖时应遵循安全规范，确保挖掘深度和坡度符合设计要求。
4.砌墙：在挖好天沟之后，需要对天沟进行砌墙。
砌墙时应注意水平度和垂直度，确保砌墙质量符合要求。
5.混凝土浇筑：在砌好墙之后，可以进行混凝土浇筑了。
浇筑混凝土时应注意施工工艺和施工环境，确保混凝土质量达到设计要求。
6.完工验收：在混凝土浇筑完成之后，需要进行完工验收。
验收时应检查天沟的长度、宽度、深度、坡度等是否符合设计要求，并对砌墙质量和混凝土质量进行检查。
三、安全注意事项在进行天沟施工时，必须注意安全问题。
以下是一些安全注意事项：1.施工现场必须有专人负责，负责指挥施工人员安排工作，确保施工安全。
2.施工人员必须佩戴安全防护用品，包括安全帽、安全鞋、口罩等。
3.施工现场必须设置防护措施，防止施工人员从高处坠落等意外事件。
4.在挖掘天沟时，必须注意防止坍塌和滑坡等地质灾害事件的发生。
5.在混凝土浇筑时，必须注意防止混凝土泄露和坍塌等意外事件的发生。
四、施工质量控制天沟施工质量的控制，可以通过以下方法来实现：1.严格按照设计要求进行施工，确保天沟的长度、宽度、深度和坡度等符合设计要求。
天沟--技术交底
技术交底表工程名称xx隧道里程线别遵小线交底人日期分项工程出口天沟复核人日期接受人日期技术交底内容：一、结构尺寸天沟设置在边仰坡开挖轮廓线外6m处。
详细尺寸见下图：二、施工工艺流程测量放出天沟轮廓线→天沟开挖、基地清理→挂线→砌石→砂浆勾缝、抹面→质量验收三、施工材料天沟所用材料为M15水泥砂浆砌片石。
水泥砂浆配合比,每立方砂浆用32.5MPa水泥0.33t，中砂1.015m³，水0.29m³。
片石需质地坚硬,不易风化,无裂缝,片石表面不得有水锈，强度不小于MU30，片石表面的污渍必须予以清除。
片石形状不受限制，但其中部厚度不得小于15cm。
用作镶面的片石表面得平整、尺寸较大，边缘厚度不得小于15cm。
四、施工要求1、天沟基础开挖、清理。
天沟开挖须符合截面尺寸，开挖后基底务必清理干净，确保基底无松土、淤泥、杂质。
2、浆砌片石施工天沟浆砌片石采用M15水泥砂浆砌筑，砌筑过程必须严格执行以下要求：a、在片石砌筑前，必须盘角、挂线，保证浆砌片石接缝规范，避免假缝，通缝的出现、砌筑坡度规范。
b、砌体采用挤浆法分层、分段砌筑：按每15米分段，片石砌缝应互相错开，砌缝砂浆应饱满。
严禁通缝、叠砌、贴砌和浮塞。
c、选用较大的石块作为砌筑面石，片石的砌筑应符合下列规定：石料间的砌缝应互相交错，咬搭，砂浆密实，石料不得无砂浆直接砌筑，也不得先干填石料，而后铺灌砂浆；较宽的砌缝可用小石块挤填，挤浆时可用小锤调打石料，将砌缝挤紧，不得以留有孔隙。
d、浆砌片石的砌缝，应符合下列规定：砌块砌缝的宽度不超过4cm，砌体表面与三块相邻石相切的内切圆直径，不大于7cm，两层间的错缝不小于8cm。
3、砂浆勾缝、抹面a、边墙砌缝在勾缝前，应先清除砌体表面虚碴、浮浆等杂质以及砌筑缝间的舌头浆，然后以清水冲洗其表面。
b、天沟边墙顶面和水沟底面采用M15砂浆抹面，抹面厚度不小于2cm。
c、天沟边墙顶面以及水沟底面必须及时浇水，保持表面湿润，常温下养护期不得少于7天；砂浆未达到设计强度前，不得受到碰撞震动，以免妨碍砂浆凝结。
路基排水沟、天沟技术交底二级
No:HBCJ20120920WGSG2JD-ZY-01标段：WGSG2类别：作业队中铁十六局集团WGSG2标段二分部项目经理部施工交底纪要时间： 2012年9月20日主持人：参加部门及人员：路基架子队全体作业人员。
关于路基排水沟、天沟施工交底纪要排水沟、天沟技术交底一、施工工艺施工工艺流程为：施工准备→沟槽开挖→M10砂浆垫层施工→预制件铺砌→勾缝→竣工。
1、施工准备（1）测量放线根据设计图进行水沟基坑开挖放线，并考虑放坡开挖尺寸，放坡坡比根据土质稳定情况适当调整，以保证边坡稳定为前提。
（2）转运预制件根据现场的需求量，转运预制件至施工现场，并摆码整齐，遮盖。
做好预制构件出厂合格证，完善出厂手续。
2、基坑开挖（1）堑顶外不小于5.0m设天沟，困难地段可为2.0m。
路堤坡脚外不小于2.0m设天沟，困难地段可为1.0m。
排水沟纵向坡度2‰。
（2）排水沟采用小型挖掘机开挖，开挖完成后采用按照排水沟尺寸制作的模型进行修整。
基坑开挖时必须有专人指挥，开挖时确保两侧稳定，开挖距基底高程10cm时，人工清理至设计高程。
（3）按照设计断面进行拉线，每段拉线长度必须大于30m，以保证水沟的美观。
然后对水沟两侧进行平整、修补，并报监理工程师验槽，合格后方可进入下一工序。
3、水沟的拼装（1）水沟铺设时应对沟底和沟壁进行整平夯实，采用0.03m厚的M10水泥砂浆整平后，在铺设拼装块板，铺设完成后采用橡皮锤轻轻敲击预制板面使预制件拼接平顺，要求预制水沟的基础与基坑边坡应密实、平整，对线条不畅的采用撬棍轻轻挪动，直到至顺为止。
预制件拼装平顺。
水泥砂浆连接密实，接缝咬合完好，与基础和边坡间应用水泥砂浆填塞密实。
（2）拼装构件缝宽1cm，拼装时采用1cm木条放置于两块板之间待预制板放置平稳后抽出木条，并采用M10水泥砂浆砌缝，勾缝时用8cm 盘条轻轻用拇指按下，深入梁预制板0.4cm，从上向下拉，然后用抹布擦除缝两侧多余水泥浆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钦北铁路技术交底记录表编号：天沟施工技术交底一、编制依据1）《客运专线铁路路基工程施工技术指南》（TZ212-2005)，2）《铁路路基工程施工质量验收标准》（TB10414—2003，J285-2004)3）《客运专线铁路路基工程施工质量验收暂行标准》（铁建设[2005］160号）4）《路基工程设计专用图》(沿海施路专业01—1）5）区间路基设计图二、适用范围DK09+610～DK9+738右侧长156m， DK09+765~DK9+802右侧长58m， DK9+980~DK10+110左侧长150m, DK10+473～DK10+510左侧长44m， DK10+722~DK10+737左侧长24m，DK10+743～DK10+770右侧长48m， DK11+445～DK11+465右侧长10m， DK11+550～DK11+613右侧长76m, DK11+795~DK11+910左侧长129m， DK11+815～DK11+910右侧长度113m，DK12+603～DK12+628左侧长50m，DK12+687～DK12+774。
4左侧长93m，DK13+644~DK13+803.76左侧长200m,DK14+085~DK14+171右侧长112m，DK14+230～DK14+310左侧长95m，DK14+440~DK14+505左侧长67m,DK14+505~DK14+595右侧长107m，DK14+835～DK14+868左侧长47m，DK15+000～DK15+100左侧长110m，DK15+170～DK15+212右侧长61m，DK15+267～DK15+298左侧长48m，DK15+804。
06右侧长134m，DK15+864。
74～DK15+923左侧长87m，DK16+011.54～DK16+067。
46右侧长77m，DK16+144。
54～DK16+265左侧长154m，DK16+230～DK16+275右侧长61m,DK16+760~DK16+853。
31右侧长103m，DK17+557。
79～DK17+605右侧长68m,DK18+450～DK18+542左侧长107m，DK18+975～DK18+986。
11右侧长17m，DK19+095.89～DK19+169。
466右侧长107m，DK19+246.56～DK19+295左侧长64m，DK19+340～DK19+395。
629右侧长71m，DK19+498。
291～DK19+525左侧长34m，DK19+664。
542～DK19+680左侧长25m，DK19+664。
542～DK19+718.66右侧长86m，DK19+802～DK19+830左侧长44m，DK20+500～DK20+523.11右侧长33m，DK20+685~DK20+745左侧长63m，DK21+045～DK21+083。
66右侧长54m，DK21+162。
74～DK21+190左侧长40m，DK21+220～DK21+255右侧长48m,DK21+293～DK21+314左侧长28m,DK21+293~DK21+314右侧长32m,DK21+390~DK21+448右侧长76m，DK21+475～DK21+585左侧长145m，DK21+505~DK21+590右侧长101m,DK21+600～DK21+648右侧长70m，DK21+704～DK21+813左侧长134m，DK21+770～DK21+836右侧长81m，DK22+027～DK22+115左侧长105m，DK22+200～DK22+268.76右侧长89m，DK22+220～DK22+250左侧长48m，DK22+415~DK22+570左侧长208m，DK22+590～DK22+630右侧长52m，DK22+690～DK22+801.71右侧长143m，DK23+015～DK23+089.11右侧长96m，DK23+198.89～DK23+230右侧长41m，DK23+300～DK23+339.71右侧长55m，DK23+450。
29～DK23+510左侧长90m，DK23+704.54～DK23+750左侧长58m,DK23+740～DK23+800右侧长66m，DK23+885~DK23+918。
56右侧长50m，DK24+495~DK24+565右侧长83m,DK24+547~DK24+565右侧长34m，DK24+805~DK24+868左侧长85m，DK24+909～DK24+950左侧长57m，DK24+909～DK24+970右侧长90m,DK25+029～DK24+068右侧长51m，DK25+115～DK25+130右侧长38m，DK25+160～DK25+262.06左侧长115m,DK25+195~DK25+226右侧长52m,DK25+321.94～DK25+350左侧长41m,DK25+324～DK25+422.06右侧长134m,DK25+380～DK25+422。
06左侧长50m，DK25+481。
94～DK25+500左侧长25m,DK26+260～DK26+290。
71左侧长42m，DK26+375。
29~DK26+396左侧长32m，DK26+375。
29～DK25+412右侧长51m，DK26+460～DK26+643.06左侧长207m，DK26+920～DK26+931.06左侧长18m， DK27+008.54～DK27+068右侧长74m，DK27+035～DK27+079。
46左侧长59m，DK27+156.54～DK27+197右侧长55m，DK27+156.54~DK27+190右侧长70m，DK27+280～DK27+317。
01右侧长49m,DK27+305～DK27+317。
01左侧长25m，DK27+622。
99~DK27+664右侧长61m,DK27+645～DK27+664左侧长29m，DK27+720～DK27+732左侧长17m，DK28+045~DK28+070左侧长33m，DK28+508。
39～DK28+552左侧长69m，DK28+615～DK28+682.31右侧长97m，DK28+814～DK28+848左侧长42m,DK28+884~DK29+075.76左侧长292m，DK28+950~DK29+075。
76右侧长158m,DK29+263～DK29+290左侧长34m，DK29+643。
34～DK29+656右侧长25m，DK29+690～DK29+770右侧长86m，DK29+690～DK29+770右侧长86m，DK29+918.54～DK30+012右侧长132m,DK29+970～DK30+057。
11左侧长92m，DK30+493。
89～DK30+515左侧长29m，DK30+549～DK30+748右侧长226m，DK30+780~DK31+019右侧长290m，DK31+200～DK31+265右侧长80m，DK31+290～DK31+455左侧长183m，DK31+363~DK31+535右侧长190m，DK31+605～DK31+693左侧长100m,DK31+703～DK31+775右侧长86m，DK31+819~DK31+870左侧长63m，DK31+950~DK32+045右侧长111m，DK32+405～DK32+700左侧长327m,DK32+700～DK32+750右侧长64m，DK32+850~DK31+925右侧长85m，DK32+955～DK33+009。
21右侧长76m,断面形式全部为梯形断面.三、天沟断面形式1、梯形断面（B型）水沟适用于时速250km/h地段的路堑天沟,采用C25混凝土现浇,如遇地表，地下水有侵蚀性地段据侵蚀等级相应提高标号。
天沟基础和侧壁均为20cm厚;流水面40cm宽，流水面底部宽69cm;净高60cm;两侧小平台29cm宽.半段路基均采用该断面形式。
2、D型适用于堑顶坡面横坡陡于1:2。
5地段的天沟。
（在特殊路堑地段，无法施工梯形天沟，就采用矩形天沟。
）底宽0。
6m，深0。
6m的矩形天沟，采用C25混凝土现场浇注。
沟壁为土层及全风化岩层，靠山侧沟壁厚度根据下图中矩形尺寸表确定，如遇地表，地下水有侵蚀性地段据侵蚀等级相应提高标号.D型矩形天沟表（每米)1、开挖：采用机械配合人工开挖基坑，尺寸如上图B型天沟所示。
要求天沟开挖尺寸与设计尺寸相符。
若发生欠挖的情况,人工开挖把尺寸补足；若出现超挖，则采用粘土对沟底进行正平夯实（或采用同标号的混凝土回填）。
2、支模：采用竹胶板作模板，要求支撑牢固、模板不变形，无错台。
支模完成后，报工程安质部检查，合格后浇筑混凝土。
3、浇筑混凝土:混凝土质量必须报实验室检测,合格后方可使用。
要求每个工班配备最少4只50mm的手持振动棒。
要求混凝土振动密实、色泽均匀。
4、应每隔15～30m设置伸缩缝或沉降缝，宽2cm，用沥青麻筋填塞。
5、天沟沟壁不得高出地面。
五、施工注意事项1、路基开挖施工前，应先施工天沟，路堑顶的天沟及尺寸应与设计尺寸相吻，若出现超挖，则采用粘土对沟底进行正平夯实。
2、天沟、靠山侧沟壁不得高出地面，且沟顶与地面必须顺接，一事地表水汇入。
3、应每隔15～30m设置伸缩缝或沉降缝，宽2cm,用沥青麻筋填塞。
4、天沟、沟底纵坡不得小于设计坡度，不得出现反坡。
5、图中单位以cm计.6、一般情况下，天沟尺寸均选用现浇梯形沟,矩形沟在特殊地段才使用.7、在施工过程中，为确保施工人员的安全和周边建筑物的稳定施工前应设置观察系统,布置对滑坡体、建筑物位置的正确观测，防止发生突然事故。
