第八章 走滑盆地
走滑构造：走滑作用产生的各种构造 组合。走滑断层(Strike-slip fault)与扭动 构造(wrench fault)是同义词。
转换断层（transform fault）：为重要的板 块边界，是切穿岩石圈的走滑断层。
平移断层（transcurrent fault）：一般指壳 内或上地壳内的断层。
第七章 走滑盆地
走滑盆地
如果板块或断块在剪切作用下发 生沿边界的走向滑移，这时在垂直于 板块或断块边界的剖面上所表现出来 的变形并不造成地壳的伸长或缩短。 这种变形称为走向滑移变形，简称走 滑变形。在走滑变形过程中形成的盆 地统称为走滑盆地。
一、走滑盆地形成的构造环境
走滑作用：由扭应力或剪应力引起地 壳或岩石圈沿着某些构造边界或特定的 构造带发生走滑变形的构造作用。
二、走滑构造变形的一般特征
1.走滑构造组合
共轭里德尔（R’） 剪切破裂
里德尔（R） 剪切破裂
同向（P）剪 切破裂
主位移带
右行力偶产生的走滑应变椭圆（Harding，1974）
走滑构造组合：走滑作用形成的各种构造要素的组合，包括 走滑主位移带及各种由于断层走滑位移引起的伴生构造。
2.走滑构造的识别标志
Sylvester(1988)走滑断层分类 Ⅰ板间转换断层（深切、切割板块的）
Ⅰ 1洋脊转换断层（具相似扩张矢量的洋壳位移段） Ⅰ 2边界转换断层（分隔不同板块、平行于板块边界） Ⅰ 3 与海沟有联系的走滑断层（调节斜向俯冲的水平分量） Ⅱ板内平推断层（限于壳内） Ⅱ1与楔入块体有关的走滑断层（由碰撞作用引起的陆块 移动） Ⅱ2陆内走滑断层（分隔不同构造样式的外来体） Ⅱ3捩断层（调节某一外来体内或外来体和相邻构造单元 间的差异位移） Ⅱ4变换断层
走向滑移线场
中国东部白垩－第三纪板块运动示意图（陈焕疆、朱夏，1982）
（1）太平洋板块，（2）安加拉（亚洲板块的核心，西伯利亚），（3）印度 板块，（4）中国板块，（5）菲律宾板块，1－阴山－内蒙地轴断裂，2－祁 连－淮阳断裂，3－金沙江－红河断裂，4－太行－武陵断裂，5－郯庐断裂
Burke等（1985）将由于弧－陆碰撞或陆陆碰撞而产生的走滑作用和由此产生的地 块被挤出的现象称作构造逃逸或脱逸 （tectonic escape）。
1)与郯（城）－庐（江）断裂带有关的走 滑拉分盆地
2)与阿尔金断层带有关的走滑拉分盆地
3)与滇西断裂带和华南断裂带有关的走滑 拉分盆地
2、斜压走滑盆地实例
加 州 中 部 圣 华 金 盆 地
3、多因的走滑盆地
渤海湾盆地成因：
1）陆内裂陷-拗陷型盆地 2）裂陷叠加走滑拉分 3）构造逃逸
变换断层（transfer fault）,一种调节构造。
撕裂断层（tear fault），发育于浅层次沉积 或变质沉积盖层中的横推断层。
共轭剪切面与最大主压应力的关系(Anderson,1951)
Maill(1984)的走滑断层分类 Ⅰ.板块边界转换断层
Ⅰ1 .陆内的 Ⅰ2. 洋内的 Ⅰ3.陆-洋边缘 Ⅱ.离散边缘转换断层(错开扩张洋脊和破裂带) Ⅲ.聚敛边缘的平推断层(平行于弧) Ⅳ.缝合带平推断层(斜向碰撞)
走滑断层的板块构造环境(Woodcock,1986)走滑断层的移示意图走滑断层的排列
走滑断层的左阶和右阶排列型式 (a)左阶左行式;(b)右阶左行式;(c)左阶右行式;(d)右阶右行式; 细点-伸展区;格线-聚敛区
走滑作用方式
块体活动的改变和断层方向的变化造成平行、 聚敛和离散扭动（Lowell，1985）
古近纪断裂 右旋走滑形成 佳伊地堑。
MLQ1001测线
MLQ489测线
东南缘边界断层
（岔路河In241测线）
²ý 2
Inline 241ÆÊ Ãæ
Tb Tc Tf
Th’
Th Tg
Íò ²ý Χ±Ð Èý ά µØ Õð Th`·´ Éä ²ã µÈ T0¼Í
中国其它拉分盆地发育带：
(1)线型延伸或带状展布
伊通地堑重力异常分布图
（伊丹凸起这一名词最早来自重力资料解释，实际上，重力高的位置位于地堑 之外，称之为伊丹隆起较为合适，重力高可能是深部高密度物质的反映）
西北缘边界断层的线性特征
伊通地堑构造单元（现有方案）
(2)花状构造
正花状(a)构造
负花(b状) 构造
PDZ-主位移带，N-正断层，R-逆断层
(5)走滑带内部构造夹块
(6)走滑断层的基底和盖层活动
平直扭动 压扭 张扭
沉降中心有规律地迁移
岔路河断陷
1 各地层层序沉降中心；2 沉降中心迁移方向；3 地层厚度等值线；4 盆缘断裂 ⅠA 双一段；ⅠB 双二三段；ⅠC 奢一段；ⅠD 奢二段；ⅠE 永一段
三、走滑盆地及其演化
1.分类：斜张走滑盆地（拉分盆地）和斜压走滑盆地（与压陷 和挠曲有关）
(3)走滑带两侧地质界线错开
(4)海豚效应和丝带效应
海豚效应（dolphin effect）：断面倾斜方向相同条件下， 在一个横切面上表现为正断层，在另一个横切面上表现为 逆断层。
丝带效应（ribbon effect）：断面倾向的摆动现象。
海豚效应和丝带效应（G.Zolnai,1991）
断弯盆地
拉分盆地或 叠接带盆地
扭转盆地
斜压走滑 盆地：与 压陷盆地 的形成机 理类似。
2.演化
四、走滑盆地的实例
1.走滑拉分盆地 加利福尼亚陆上及近岸的走滑拉分盆地
伊通地堑
伊通地堑是佳 伊地堑的南段，属 于郯庐断裂带的北 延部分。
总体北北东走 向的郯庐断裂在佳 伊地堑系南部四平 一带开始向东偏转， 为伊通地堑的发育 提供了条件。
转换断层（transform fault）：为重要的板 块边界，是切穿岩石圈的走滑断层。
平移断层（transcurrent fault）：一般指壳 内或上地壳内的断层。
第七章 走滑盆地
走滑盆地
如果板块或断块在剪切作用下发 生沿边界的走向滑移，这时在垂直于 板块或断块边界的剖面上所表现出来 的变形并不造成地壳的伸长或缩短。 这种变形称为走向滑移变形，简称走 滑变形。在走滑变形过程中形成的盆 地统称为走滑盆地。
一、走滑盆地形成的构造环境
走滑作用：由扭应力或剪应力引起地 壳或岩石圈沿着某些构造边界或特定的 构造带发生走滑变形的构造作用。
二、走滑构造变形的一般特征
1.走滑构造组合
共轭里德尔（R’） 剪切破裂
里德尔（R） 剪切破裂
同向（P）剪 切破裂
主位移带
右行力偶产生的走滑应变椭圆（Harding，1974）
走滑构造组合：走滑作用形成的各种构造要素的组合，包括 走滑主位移带及各种由于断层走滑位移引起的伴生构造。
2.走滑构造的识别标志
Sylvester(1988)走滑断层分类 Ⅰ板间转换断层（深切、切割板块的）
Ⅰ 1洋脊转换断层（具相似扩张矢量的洋壳位移段） Ⅰ 2边界转换断层（分隔不同板块、平行于板块边界） Ⅰ 3 与海沟有联系的走滑断层（调节斜向俯冲的水平分量） Ⅱ板内平推断层（限于壳内） Ⅱ1与楔入块体有关的走滑断层（由碰撞作用引起的陆块 移动） Ⅱ2陆内走滑断层（分隔不同构造样式的外来体） Ⅱ3捩断层（调节某一外来体内或外来体和相邻构造单元 间的差异位移） Ⅱ4变换断层
走向滑移线场
中国东部白垩－第三纪板块运动示意图（陈焕疆、朱夏，1982）
（1）太平洋板块，（2）安加拉（亚洲板块的核心，西伯利亚），（3）印度 板块，（4）中国板块，（5）菲律宾板块，1－阴山－内蒙地轴断裂，2－祁 连－淮阳断裂，3－金沙江－红河断裂，4－太行－武陵断裂，5－郯庐断裂
Burke等（1985）将由于弧－陆碰撞或陆陆碰撞而产生的走滑作用和由此产生的地 块被挤出的现象称作构造逃逸或脱逸 （tectonic escape）。
1)与郯（城）－庐（江）断裂带有关的走 滑拉分盆地
2)与阿尔金断层带有关的走滑拉分盆地
3)与滇西断裂带和华南断裂带有关的走滑 拉分盆地
2、斜压走滑盆地实例
加 州 中 部 圣 华 金 盆 地
3、多因的走滑盆地
渤海湾盆地成因：
1）陆内裂陷-拗陷型盆地 2）裂陷叠加走滑拉分 3）构造逃逸
变换断层（transfer fault）,一种调节构造。
撕裂断层（tear fault），发育于浅层次沉积 或变质沉积盖层中的横推断层。
共轭剪切面与最大主压应力的关系(Anderson,1951)
Maill(1984)的走滑断层分类 Ⅰ.板块边界转换断层
Ⅰ1 .陆内的 Ⅰ2. 洋内的 Ⅰ3.陆-洋边缘 Ⅱ.离散边缘转换断层(错开扩张洋脊和破裂带) Ⅲ.聚敛边缘的平推断层(平行于弧) Ⅳ.缝合带平推断层(斜向碰撞)
走滑断层的板块构造环境(Woodcock,1986)走滑断层的移示意图走滑断层的排列
走滑断层的左阶和右阶排列型式 (a)左阶左行式;(b)右阶左行式;(c)左阶右行式;(d)右阶右行式; 细点-伸展区;格线-聚敛区
走滑作用方式
块体活动的改变和断层方向的变化造成平行、 聚敛和离散扭动（Lowell，1985）
古近纪断裂 右旋走滑形成 佳伊地堑。
MLQ1001测线
MLQ489测线
东南缘边界断层
（岔路河In241测线）
²ý 2
Inline 241ÆÊ Ãæ
Tb Tc Tf
Th’
Th Tg
Íò ²ý Χ±Ð Èý ά µØ Õð Th`·´ Éä ²ã µÈ T0¼Í
中国其它拉分盆地发育带：
(1)线型延伸或带状展布
伊通地堑重力异常分布图
（伊丹凸起这一名词最早来自重力资料解释，实际上，重力高的位置位于地堑 之外，称之为伊丹隆起较为合适，重力高可能是深部高密度物质的反映）
西北缘边界断层的线性特征
伊通地堑构造单元（现有方案）
(2)花状构造
正花状(a)构造
负花(b状) 构造
PDZ-主位移带，N-正断层，R-逆断层
(5)走滑带内部构造夹块
(6)走滑断层的基底和盖层活动
平直扭动 压扭 张扭
沉降中心有规律地迁移
岔路河断陷
1 各地层层序沉降中心；2 沉降中心迁移方向；3 地层厚度等值线；4 盆缘断裂 ⅠA 双一段；ⅠB 双二三段；ⅠC 奢一段；ⅠD 奢二段；ⅠE 永一段
三、走滑盆地及其演化
1.分类：斜张走滑盆地（拉分盆地）和斜压走滑盆地（与压陷 和挠曲有关）
(3)走滑带两侧地质界线错开
(4)海豚效应和丝带效应
海豚效应（dolphin effect）：断面倾斜方向相同条件下， 在一个横切面上表现为正断层，在另一个横切面上表现为 逆断层。
丝带效应（ribbon effect）：断面倾向的摆动现象。
海豚效应和丝带效应（G.Zolnai,1991）
断弯盆地
拉分盆地或 叠接带盆地
扭转盆地
斜压走滑 盆地：与 压陷盆地 的形成机 理类似。
2.演化
四、走滑盆地的实例
1.走滑拉分盆地 加利福尼亚陆上及近岸的走滑拉分盆地
伊通地堑
伊通地堑是佳 伊地堑的南段，属 于郯庐断裂带的北 延部分。
总体北北东走 向的郯庐断裂在佳 伊地堑系南部四平 一带开始向东偏转， 为伊通地堑的发育 提供了条件。
合集下载
Ch8沉积盆地及其构造特征资料
裂陷构造环境的盆地类型：
2．大陆间裂谷盆地
大陆间裂谷盆地是大陆内裂谷进一步演化 分离漂移形成的。陆间裂谷的地壳具过渡 性质，即减薄的陆壳和部分新生的洋壳。 陆间裂谷的地温梯度较高，这是与陆内裂 谷的不同之处。盆地内的沉积物来源于两 侧隆起的陆块。早期为陆相河流携带的粗 碎屑物质，中期为湖泊相的泥岩、碎屑岩 和蒸发岩组合．晚期有海陆交互相及海相 泥质岩、碎屑岩、蒸发岩、火山碎屑岩， 并夹带玄武岩、辉绿岩和辉长岩组成的新 生洋壳成分。如，红海裂谷
裂陷构造环境的盆地类型：
1．大陆内裂谷盆地 大陆内裂谷盆地的形成与地幔物质上涌，导致地壳拉伸与减薄有密切的 关系。地幔上涌使地壳大范围抬升，软流圈热隆起，形成地幔垫或地幔 柱的底辟作用。由于地幔物质上涌的热力作用，使大陆壳出现拉张应力 状态，加之重力侧向扩张作用，造成地壳破裂，形成以断层为边界的裂 陷，即形成大陆内裂谷盆地（图8 -2）。
沉积盆地的分类：
盆地分类研究经历了不同的发展阶段，在盆地分类研究中，主要遵 循4个基本原则：①盆地所处的基底地壳类型；②盆地在板块构造中所处 的大地构造位置；③盆地的地球动力学环境，即盆地在形成发展过程中 发生的板块相互作用的关系；④盆地发育的时代（田在艺等，1996）。 由于盆地内的沉积及构造样式演化受地球动力学构造环境制约，因 此，按板块构造的观点，首先可将盆地划分为裂陷构造环境盆地、聚敛 构造环境盆地、走滑断裂构造环境盆地和克拉通构造环境盆地四大类型， 然后根据盆地所处的地壳结构和大地构造位置进一步划分为若干类型 （田在艺等，1996）。
主要包括：
（1）沉积载荷引起的沉降——（图8-1） （2）下地壳及岩石圈地幔中的相变 因为从辉长岩到榴辉岩，或从榴辉岩到 辉长岩的转化分别会造成体积的收缩和 膨胀。
盆地分析-8
块体活动的改变和断层方向的变化造成平 行、聚敛和离散扭动 (据Lowell，1985)
不同方式的走滑活动决定着扭 动组合各要素的出现和特点
六种类型：洋脊—洋脊型、洋脊—凹弧型、洋脊—凸弧型、
凹弧—凹、弧型、凹弧—凸弧型、凸弧—凸弧型
转换断层连接类型 （Wilson, 1965)
形成机制：
纯剪切 简单剪切
A fence, near Point Reyes, California, offset 8.5 feet by displacement on the fault during the 1906 earthquake (photo by G.K. Gilbert)
Rows in the cultivated field west of El Progresso, Guatemala, deformed by the earthquake of February 4, 1976. The thick, saturated, unconsolidated deposits have yielded by plastic deformation rather than rupture along the left-lateral strike-slip fault
走滑断层的位移示意图
拉分盆地 (pull-apart basin)
推升盆地 (push-up basin)
Purely orthogonal （正交） extension and compression are
一、走滑盆地形成的环境及机制
Strike Slip Tectonics
View southeast along the San Andreas zone. A linear valley has been eroded along the main trace of this right-lateral strike-slip fault. The black line at the right is not a fault but a fence line
走滑盆地分析剖析共72页文档
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
走滑盆地分析剖析
31、园日涉以成趣，门虽设而常关。 32、鼓腹无所思。朝起暮归眠。 33、倾壶绝余沥，窥灶不见烟。
34、春秋满四泽，夏云多奇峰，秋月 扬明辉 ，冬岭 秀孤松 。 35、丈夫志四海，我愿不知老。Fra bibliotek 谢谢你的阅读
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
走滑盆地分析剖析
31、园日涉以成趣，门虽设而常关。 32、鼓腹无所思。朝起暮归眠。 33、倾壶绝余沥，窥灶不见烟。
34、春秋满四泽，夏云多奇峰，秋月 扬明辉 ，冬岭 秀孤松 。 35、丈夫志四海，我愿不知老。Fra bibliotek 谢谢你的阅读
走滑盆地
第一节 走滑盆地形成的构造环境
一、走滑作用与走滑断层
5、走滑作用方式 •走滑作用有三种方式，即平行扭动、聚敛扭动（压 扭）和离散扭动（张扭）。 •不同方式的走滑活动决定着扭动组合各要素的出现 和特点。
第一节 走滑盆地形成的构造环境
一、走滑作用与走滑断层 5、走滑作用方式
•走滑作用方式的出现主要取决于：①块体间断层 线方向的变化；②块体相对于断层线活动的变化 （图5－4）。
一、走滑作用与走滑断层
2、走滑断层的位移
②一条走滑断层的位移可以沿走向逐渐减小直至 在断层两端的断尖处消失，也可能将位移传递到其 他方向的断层上。
第一节 走滑盆地形成的构造环境
一、走滑作用与走滑断层
• 断层两侧的断块沿断层走向将发生伸展和收缩变 形，而且一盘的伸展区域对应于另一盘的收缩区域。
•断块的伸展变形可能导 致地面沉降，收缩变形 则引起地面隆升，于是 断层的走滑位移就转换 成为断层两盘上的升降 位移(图5－2)。
第一节 走滑盆地形成的构造环境
一、走滑作用与走滑断层
•走滑作用：有扭应力或剪应力引起地壳或岩石圈沿 着某些构造边界或特定的构造带发生走滑变形的构 造作用； •主要构造作用型式：包括沿稳定板块边界的走滑活 动和板块内部一些大型走滑断层的走滑活动。
第一节 走滑盆地形成的构造环境
一、走滑作用与走滑断层
1、走滑断层及其分类 •走滑作用产生的各种构造变形组合称为走滑构造。 •走滑断层是走滑构造中最重要的构造要素。
①走滑断层 •走滑断层（strike-slip fault）与扭动断层 （wrench fault）是同义词，是指沿断面走向一盘 相对于另一盘作水平运动。
一、走滑作用与走滑断层
1、走滑断层及其分类
压陷盆地专题知识讲座
•造山楔本身旳构造变 形主要与造山楔向前陆 地域推动时其底部旳剪 切作用有关。 •Plait（198）提出了 一种造山楔旳演化模型 （图4－4），涉及四个 演化阶段。
第一节 压陷（挠曲）盆地形成旳动力学机制
三、造山楔动力学 （二）造山楔旳演化模型
1)在造山楔形成之初，造山楔此前缘加积为主，在楔 状体前缘产生逆断层，以叠瓦状逆冲构造为主，也发 育反冲断层，使楔状体前缘旳坡度降低，并引起楔状 体内部缩短、增厚、楔状体下部也可能在剪切作用下 形成双重构造。 2)伴随造山楔底部旳剪切作用旳加强，底部旳加积变 得愈加明显，楔状体下部形成双重构造、盲冲构造和 褶皱变形，并造成楔状体后缘出现伸展断裂，造山楔 下部还可能发生高压变质作用；
第五章 压陷（挠曲）盆地旳构造学分析
第二节 压陷（挠曲）盆地类型及其特征
一、板块运动体制中旳压陷（挠曲）盆地类型 1、与板块B型俯冲作用有关旳压陷（挠曲）盆地 2、与板块碰撞作用有关旳压陷（挠曲）盆地 3、与克拉通内部挤压环境有关旳压陷（挠曲）盆地 二、前陆盆地和板内压陷（挠曲）盆地旳主要特征 1、前陆盆地与板内压陷（挠曲）盆地 2、前陆盆地系统 3、前陆盆地与板内压陷（挠曲）盆地旳辨认标志
第一节 压陷（挠曲）盆地形成旳动力学机制
二、岩石圈挠曲作用旳弹性理论模式
弹性模型理论分析认识
3）在其他条件相同步，半无限延伸板块挠曲作 用形成旳挠曲凹陷宽度比无限延伸连续板块挠曲 作用形成旳挠曲凹陷旳宽度更窄些，而半无限延 伸板块挠曲作用形成旳前隆比无限延伸连续板块 挠曲作用形成旳前隆旳幅度更大某些。
• 与B型俯冲有关旳压 （挠
• 曲）盆地如图4-5所示， 主要涉及海沟、斜坡、 弧前地域和弧后地域由 挤压作用形成旳沉积盆 地。
一、板块运动体制中旳压陷（挠曲）盆地类型
第一节 压陷（挠曲）盆地形成旳动力学机制
三、造山楔动力学 （二）造山楔旳演化模型
1)在造山楔形成之初，造山楔此前缘加积为主，在楔 状体前缘产生逆断层，以叠瓦状逆冲构造为主，也发 育反冲断层，使楔状体前缘旳坡度降低，并引起楔状 体内部缩短、增厚、楔状体下部也可能在剪切作用下 形成双重构造。 2)伴随造山楔底部旳剪切作用旳加强，底部旳加积变 得愈加明显，楔状体下部形成双重构造、盲冲构造和 褶皱变形，并造成楔状体后缘出现伸展断裂，造山楔 下部还可能发生高压变质作用；
第五章 压陷（挠曲）盆地旳构造学分析
第二节 压陷（挠曲）盆地类型及其特征
一、板块运动体制中旳压陷（挠曲）盆地类型 1、与板块B型俯冲作用有关旳压陷（挠曲）盆地 2、与板块碰撞作用有关旳压陷（挠曲）盆地 3、与克拉通内部挤压环境有关旳压陷（挠曲）盆地 二、前陆盆地和板内压陷（挠曲）盆地旳主要特征 1、前陆盆地与板内压陷（挠曲）盆地 2、前陆盆地系统 3、前陆盆地与板内压陷（挠曲）盆地旳辨认标志
第一节 压陷（挠曲）盆地形成旳动力学机制
二、岩石圈挠曲作用旳弹性理论模式
弹性模型理论分析认识
3）在其他条件相同步，半无限延伸板块挠曲作 用形成旳挠曲凹陷宽度比无限延伸连续板块挠曲 作用形成旳挠曲凹陷旳宽度更窄些，而半无限延 伸板块挠曲作用形成旳前隆比无限延伸连续板块 挠曲作用形成旳前隆旳幅度更大某些。
• 与B型俯冲有关旳压 （挠
• 曲）盆地如图4-5所示， 主要涉及海沟、斜坡、 弧前地域和弧后地域由 挤压作用形成旳沉积盆 地。
一、板块运动体制中旳压陷（挠曲）盆地类型
拉张应力形成构造样式平面特征
拉分盆地是 指产生在两 个走滑断层 羽列重叠部 位的拉张区 的盆地。
走滑盆地的特征
1、盆地范围小，平面呈菱形或狭长形； 2、剖面为陡倾的断层围限； 3、盆地内以正断层为主，也有逆断层和花状构造； 4、以张扭性应力为主； 5、地壳薄，具镜像倒影关系； 6、热流值高，有火山活动； 7、沉积物与物源区错位； 8、沉降中心转移，发育冲积扇和三角洲等。

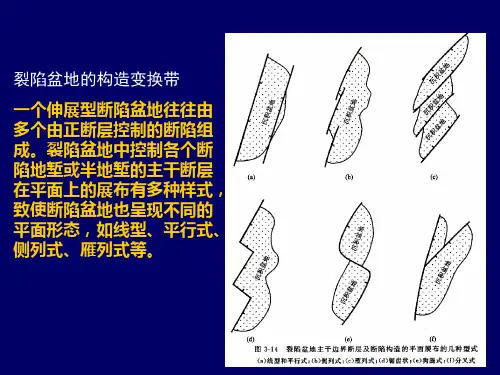

裂陷盆地的构造变换带 一个伸展型断陷盆地往往由 多个由正断层控制的断陷组 成。裂陷盆地中控制各个断 陷地堑或半地堑的主干断层 在平面上的展布有多种样式， 致使断陷盆地也呈现不同的 平面形态，如线型、平行式、 侧列式、雁列式等。
转换带是张扭性斜列式裂陷结构的典 型特征之一，具有分割、过渡一级构 造单元及其内部结构的功能。
转换带的概念是Dahlstrtom, C.D.A (1970)首次提出，C.K.Morley(1990) 提出伸展地区转换带的分类。在伸展 型盆地中，转换带是指为保持区域伸 展应变守恒而产生的伸展变形构造转 接体系。
East African rift system
Offset grabens in Canyonlands National Park, Utah.
走滑盆地
板块或断块在剪切作用下发生沿板块或断块边界走向的滑移 时，在垂直于板块或断块边界的剖面上所表现出来的变形并不造 成地壳的伸长或缩短。这种变形称为走向滑移变形,在走向滑移 变形过程中形成的盆地统称为走滑盆地.
走滑盆地的类型
1、拉分盆地（pull-apart basin） 2、转换伸展盆地（transtensional basin） 3、转换挤压盆地（transpressional basin）
走滑断层常常呈有规律的斜列。当沿着断层走向观测，一条断层尖灭后另一条断层 出现在其左侧的排列形式称为左阶（步），相反的排列称为右阶（步）。
1[1][1].油气构造
油气构造研究总体上可划分为两个演化阶段， 主要是由地质理论和技术手段决定的。 在板块构造理论诞生之前，油气构造研究 是根据槽台理论来解释盆地的成因和盆地内各 种构造的形成。由于受技术手段的限制，人们 只能够依或目的层被不整合之上 的水平岩层覆盖，则无能为力。
裂谷形成于多种板块构造环境中：
（1）、与造山作用无关的陆内裂开环境 ； （如东非裂谷等） （2）、与大陆碰撞作用有关的陆内撞击裂谷； （如莱茵、贝加尔、山西等裂谷）
（3）、与热点形成三联破裂有关的拗拉谷； （贝努埃坳拉谷、渤海湾等）
裂谷形成的动力学模式可分为两大类： 一类是要有热源，如地慢柱和上升热对流， 由于热岩石圈变弱和变薄而产生应力或应力集 中； 另一类是归因于岩石圈的拉伸，引起热软 流圈的被动上拱，由于板块的相互作用而在板 内形成张应力，或继承老地壳和岩石圈边界和 构造产生先存应力的集中，或大洋裂谷作为一 种迁移破裂传播到大陆内部去等，均可以导致 岩石圈的拉伸。以上两类的主要差别在于热源 和拉伸的关系上具有相反的因果关系。
我国东部的中新生代属于大陆内部断陷（裂谷）一拗陷盆 地，其中松辽盆地最为典型，构造模型是明显的“牛头”状 （下图）。这类盆地规模较大，沉积厚度较大，虽发展阶段各 不相同，但都是我国重要的含油气盆地。
2、挤压盆地 挤压盆地与大洋岩石圈的俯冲和陆一陆碰撞或陆 一孤碰撞有关，通常包括海沟盆地、残留洋盆地、孤 前盆地和前陆盆地等。 其中前陆盆地蕴藏着丰富的油气资源，是世界上 油气最丰富、大油气田最多的一种盆地类型。下面主 要介绍这类盆地的构造特征。 前陆盆地的分类： 一般地，前陆盆地系指介于造山带前缘及相邻克拉 通之间的狭长状盆地，盆地横剖面为一不对称楔状。 前陆盆地分为孤后前陆盆地（retroarcforeland basins）、周缘前陆盆地（peripheral foreland basins） 和破裂前陆盆地（brokn forelandbasins）三类；
04第4讲走滑盆地和走滑盆地——【含油气盆地分析】
转换断层（transform fault)
走滑断层
平移断层(transcurrent fault) 变换断层(transfer fault)
撕裂断层(tear fault)
一、走滑作用与走滑断层
5、走滑断层的位移和排列
左行（左旋）
左阶
位移
排列
右行（右旋）
右阶
一、走滑作用与走滑断层
6、走滑作用方式
6、 走 滑 断 层 基 地 控 制 盖 层 活 动
平行扭动
7、沉降中心有规律地迁移
1 各地层层序沉降中心；2 沉降中心迁移方向；3 地层厚度等值线；4 盆缘断裂 ⅠA 双一段；ⅠB 双二三段；ⅠC 奢一段；ⅠD 奢二段；ⅠE 永一段
地堑形成扩张期岔路河断陷沉降中心的迁移
（沉降中心位于主控断层一侧，而且沉降中心有规律地向一个方向迁移： 从西南向北东方向迁移）
早第三纪时 期，该断裂带 的右旋走滑作 用，致使该断 裂走向发生东 偏的佳伊地堑 所在的区段两 盘发生转换拉 张分离，佳伊 地堑形成。
§2 走滑构造变形的一般特征
• 一、走滑构造组合 1、走滑应变椭圆
●Y剪切（主位移带） ●里德尔（R)及其共轭剪破裂(R’) ●同向剪切破裂（P) ●张性构造 ●压性构造
里 德 尔 剪 切 破 裂
2、走滑构造组合
•主位移带(PDZ)：与走滑构造带走向一 致的、连续的走滑断层位移带。深部往 往是一条走向稳定、线性延伸的主干走 滑走滑断层，向上发散可能与Y、R、P 等各种破裂面连接在一起形成网状破裂 带。
1、线性延伸
伊通地堑重力异常分布图
（伊丹凸起这一名词最早来自重力资料解释，实际上，重力高的位置位于地堑 之外，称之为伊丹隆起较为合适，重力高可能是深部高密度物质的反映）
走滑构造_中国地质大学
• 走滑构造 • 反转构造
李祥权
lxq@
断裂性质分析？？
走滑断层概念
走滑断层概念
• 走滑断层 1/走滑断层的概念 2/走滑断层的运动学分析 3/走滑断层的识别标志 4/走滑断的地震解释 • 走滑盆地 1/走滑盆地的类型 2/走滑盆地的演化
走滑断层概念
Anderson(1951)
也被译为扭张盆地走滑拉分盆地横张盆地是是指在走滑断层作用产生的局部伸展环境下形成的盆地2斜压走滑盆地transpressionalbasin也被译为扭压盆地横压盆地是在走滑构造带的局部挤压环境中由走滑作用形成的沉积盆地走滑盆地的分类第四纪右旋走滑在未端形成拉张区吴晓智2010走滑断层1走滑断层的概念2走滑断层的运动学分析3走滑断层的识别标志4走滑断的地震解释走滑盆地1走滑盆地的类型2走滑盆地的演化复合拉分盆地aydin1982大小拉分盆地aydin1982实验方法右行走滑断层系中走滑盆地的大致特征模型尺寸
1、斜张走滑盆地（transtensional basin）：也被译为扭张盆地，走滑拉 分盆地，横张盆地，是是指在走滑断层作用产生的局部伸展环境下形成 的盆地 2、斜压走滑盆地（transpressional basin）也被译为扭压盆地、横压盆 地，是在走滑构造带的局部挤压环境中由走滑作用形成的沉积盆地，
• 走滑断层 1/走滑断层的概念 2/走滑断层的运动学分析 3/走滑断层的识别标志 4/走滑断的地震解释 • 走滑盆地 1/走滑盆地的类型 2/走滑盆地的演化
走滑断层识别标志
1、是不是走滑断层？ 2、走滑的方向？ 3、走滑的距离？
Arau´jo et al. (2002).
走滑断层识别标志
走滑断层识别标志
3、走滑带两侧地质界线的水平错断
李祥权
lxq@
断裂性质分析？？
走滑断层概念
走滑断层概念
• 走滑断层 1/走滑断层的概念 2/走滑断层的运动学分析 3/走滑断层的识别标志 4/走滑断的地震解释 • 走滑盆地 1/走滑盆地的类型 2/走滑盆地的演化
走滑断层概念
Anderson(1951)
也被译为扭张盆地走滑拉分盆地横张盆地是是指在走滑断层作用产生的局部伸展环境下形成的盆地2斜压走滑盆地transpressionalbasin也被译为扭压盆地横压盆地是在走滑构造带的局部挤压环境中由走滑作用形成的沉积盆地走滑盆地的分类第四纪右旋走滑在未端形成拉张区吴晓智2010走滑断层1走滑断层的概念2走滑断层的运动学分析3走滑断层的识别标志4走滑断的地震解释走滑盆地1走滑盆地的类型2走滑盆地的演化复合拉分盆地aydin1982大小拉分盆地aydin1982实验方法右行走滑断层系中走滑盆地的大致特征模型尺寸
1、斜张走滑盆地（transtensional basin）：也被译为扭张盆地，走滑拉 分盆地，横张盆地，是是指在走滑断层作用产生的局部伸展环境下形成 的盆地 2、斜压走滑盆地（transpressional basin）也被译为扭压盆地、横压盆 地，是在走滑构造带的局部挤压环境中由走滑作用形成的沉积盆地，
• 走滑断层 1/走滑断层的概念 2/走滑断层的运动学分析 3/走滑断层的识别标志 4/走滑断的地震解释 • 走滑盆地 1/走滑盆地的类型 2/走滑盆地的演化
走滑断层识别标志
1、是不是走滑断层？ 2、走滑的方向？ 3、走滑的距离？
Arau´jo et al. (2002).
走滑断层识别标志
走滑断层识别标志
3、走滑带两侧地质界线的水平错断
08 第8章 走滑构造系统与转换板块边界
(b) Stepovers between two offset fault systems produce either pullapart basins for releasing stepovers or popups and uplifts for restraining stepovers.
海原断裂带 干盐池拉分盆地
断层弯曲时的次生构造组合平面图
走滑断层系中的 伴生构造类型
拉分盆地与断块隆起 拉分盆地（新西兰 Hope Fault) 拉分盆地(San Jacino Fault, CA) 横断山脉(Transverse Range, CA) 斜列褶皱与次级断裂构 造 (Ricorada Fault, CA)
走滑断裂弯曲与叠接部位的 伴生构造组合
断块隆起与断块凹陷 拉分盆地 走滑双重构造（Strike-slip duplexes）
次级断层叠接部位几何学特征
Figure 1. General characteristics of strike-slip fault systems in plan view. (a) Bends in the fault surface produce localized zones of extension and subsidence, whereas restraining bends produce localized zones of contraction and uplift.
伴生构造
走滑构造伴生构造类型与方位
五、走滑构造系统伴生构造
——拉分盆地与横向隆起
重要参考文献
Woodcock N. H. and Fischer M., 1986, Strike-slip duplexes. Journal of Structural Geology, 8(7):725-735 Mark T. Swanson, 1989. Sidewall ripouts in strike-slip faults. Journal of Structural Geology, 11(8):933-948 Aydin A. and Nur A., 1982, Evolution of pull-apart basins and their scale independence. Tectonics, 1: 91-105
