网线两种接法
网线接法简介(直通&交叉&全反)
网线接法简介（直通&交叉&全反）双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（Rolled）1.直通（Straight-through）线一般用来连接两个不同性质的接口。
一般用于：PCtoSwitch/Hub，RoutertoSwitch/Hub。
直通线的做法就是使两端的线序相同，要么两头都是568A标准，要么两头都是568B标准。
Hub/SwitchHost1<------------>12<------------>23<------------>36<------------>62.交叉（Cross-over）线一般用来连接两个性质相同的端口。
比如：SwitchtoSwitch，SwitchtoHub，HubtoHub，HosttoHost，HosttoRouter。
做法就是两端不同，一头做成568A，一头做成568B就行了。
Hub/SwitchHub/Switch1<------------>32<------------>63<------------>16<------------>23.全反（Rolled）线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console 口连接的console线。
做法就是一端的顺序是1－8，另一端则是8－1的顺序。
HostRouter/Switch1<------------>82<------------>73<------------>64<------------>55<------------>46<------------>37<------------>28<------------>1补充：EIA／TIA的布线标准中规定了两种双绞线的线序568A与568B。
网线水晶头的接法
普通的网线分为两种，一种是机对机，一种是机对集线器，既一种是同等设备，一种是不同设备。
一要网线有两个水晶头，不同的网线，水晶头的做法不一样。
水晶头的做法普通的也是两种，一种为568A，一种为568B，同等设备的水晶头由一个568A和一个568B两个水晶头组成。
不同设备则是由一个两个568A或者568B的水晶头组成。
以下是两种水晶头的排线方法：568A：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕排好线后，用手捏紧，左右折一下，就可以把网线弄直，并且紧紧的挨在一起，剪掉多余的线，把水晶头有卡的向下，套进来，保证每根线都和里面的金属丝接触到，用网线钳夹紧. 网线接法水晶头金属面对自己，从左到右为1－8标准568A: 绿白－1，绿－2，橙白－3，蓝－4，蓝白－5，橙－6，棕白－7，棕－8标准586B：橙白－1，橙－2，绿白－3，蓝－4，蓝白－5，绿－6，棕白－7，棕－8网线水晶头有两种做法标准，标准分别为 TIA/EIA 568B 和 TIA/EIA 568A 。
制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为 12345678 ，下面是 TIA/EIA 568B 和 TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
双绞线的顺序与RJ45头的引脚序号--对应。
10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。
两种网线水晶头接法详解
两种网线水晶头接法详解
按照EIA/TIA 的布线标准，水晶头接法一般有568A和568B两种接线方法，网线接法也有直通线线和交叉线两种接法。
详细如下：
1、水晶头接法
网线一般有4对双螺旋的线对，分别为绿线对、蓝线对、橙线对、棕线对。
每组线对中有一根纯色线、一根和白色的混色线。
水晶头上有8个铜片和线槽。
①、568A接法
按照568A标准线序，水晶头线槽从左到右依次插入白绿、纯绿、白橙、纯蓝、白蓝、纯橙、白棕、纯棕等8种颜色的线缆，然后用压线钳压制而成就可以了。
②、568B接法
568B是国内用的最多的接线法。
它的线序和568A略有不同。
水晶头线槽从左到右依次插入白橙、纯橙、白绿、纯蓝、白蓝、纯绿、白棕、纯棕等8种颜色的线缆。
同样用压线钳压制好就可以了。
网线的接法
按照水晶头不同接法，网线也分为直通线和交叉线两种接法。
①、直通线接法
直通线的接法就是两头水晶头采用相同的接法连接而成的网线。
一种是两头都采用568A，一种是两头都采用568B接法。
②、交叉线接法
交叉线的接法就是两头水晶头采用不同的接法连接而成的网线。
即一头水晶头采用568A，一头水晶头采用568B。
总结
水晶头有568A和568B两种接法，网线有直通和交叉两种接法。
早年有些设备还需要交叉线，现在几乎所有设备都是自适应的，一般采用直通线就可以了。
网线的接法
网线的接法千兆和百兆的接法都是一样的，网线的线序有两种，一种是568A，另一种是568B，一根网线如果两头都用568A或网线的接法者568B，这种叫网线接法图解直通线交换机网线接法，用来连接电脑和设备，比如路由器和电脑之间，交换机和电脑之间。
如果网线接法一根网线的两头一头是568A，另外一头是568B，这种叫交叉线，用来连接相同的设备，比如电脑和电脑的连接，交换机和交换机的连接。
原理是：网线工作的时候只用其中的4根线，1、2、3、6，有两种工作网线制作模式，一种是1发路由器和猫网线接法3收、2发6收，另外一种刚刚相反，是1收3发、2收6发，如果连接的两个设备工作模式一样，那就要用交叉线，因为这边是1发网线做法，那边要用3来收，这边3是收，而那边发的是1.网线接法最详细说明21世纪互联网的时代我们都离不开网络，而网线接法、如何学习网线制作成了众多菜鸟迫切需要掌握的知识。
其实，网线接法并不复杂，了解了网线线序后，一切就迎刃而解。
好，我们来学习网线制作方法，当然前提是你手里已经有了网线压线钳这样的网线制作工具网线水晶头有两种做法标准，标准分别为 TIA/EIA 568B 和 TIA/EIA 568A 。
制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是 TIA/EIA 568B 和 TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
双绞线的顺序与RJ45头的引脚序号--对应。
10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。

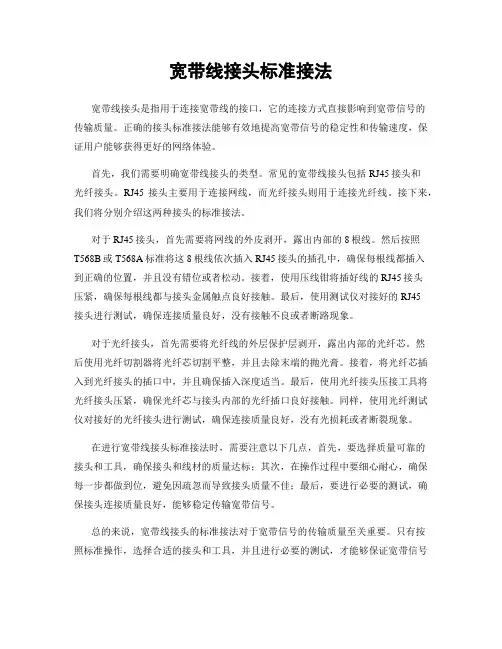

宽带线接头标准接法
宽带线接头标准接法宽带线接头是指用于连接宽带线的接口，它的连接方式直接影响到宽带信号的传输质量。
正确的接头标准接法能够有效地提高宽带信号的稳定性和传输速度，保证用户能够获得更好的网络体验。
首先，我们需要明确宽带线接头的类型。
常见的宽带线接头包括RJ45接头和光纤接头。
RJ45接头主要用于连接网线，而光纤接头则用于连接光纤线。
接下来，我们将分别介绍这两种接头的标准接法。
对于RJ45接头，首先需要将网线的外皮剥开，露出内部的8根线。
然后按照T568B或T568A标准将这8根线依次插入RJ45接头的插孔中，确保每根线都插入到正确的位置，并且没有错位或者松动。
接着，使用压线钳将插好线的RJ45接头压紧，确保每根线都与接头金属触点良好接触。
最后，使用测试仪对接好的RJ45接头进行测试，确保连接质量良好，没有接触不良或者断路现象。
对于光纤接头，首先需要将光纤线的外层保护层剥开，露出内部的光纤芯。
然后使用光纤切割器将光纤芯切割平整，并且去除末端的抛光膏。
接着，将光纤芯插入到光纤接头的插口中，并且确保插入深度适当。
最后，使用光纤接头压接工具将光纤接头压紧，确保光纤芯与接头内部的光纤插口良好接触。
同样，使用光纤测试仪对接好的光纤接头进行测试，确保连接质量良好，没有光损耗或者断裂现象。
在进行宽带线接头标准接法时，需要注意以下几点，首先，要选择质量可靠的接头和工具，确保接头和线材的质量达标；其次，在操作过程中要细心耐心，确保每一步都做到位，避免因疏忽而导致接头质量不佳；最后，要进行必要的测试，确保接头连接质量良好，能够稳定传输宽带信号。
总的来说，宽带线接头的标准接法对于宽带信号的传输质量至关重要。
只有按照标准操作，选择合适的接头和工具，并且进行必要的测试，才能够保证宽带信号的稳定传输，为用户提供良好的上网体验。
希望以上内容能够帮助大家更好地理解宽带线接头的标准接法，提高网络连接质量。

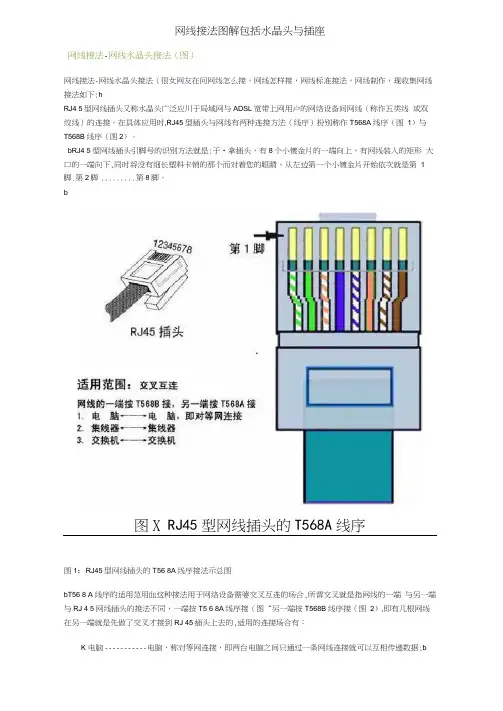

网线接法图解包括水晶头和插座
网线接法-网线水晶头接法（图）网线接法-网线水晶头接法（很女网友在问网线怎么接，网线怎样接，网线标准接法，网线制作，现收集网线接法如下:hRJ4 5型网线插头又称水晶头广泛应川于局域网与ADSL宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。
在具体应用时,RJ45型插头与网线有两种连接方法（线序）扮别称作T568A线序（图1）与T568B线序（图2）。
bRJ4 5型网线插头引脚号的识别方法就是:于•拿插头，有8个小镀金片的一端向上，有网线装入的矩形大口的一端向下,同时将没有细长塑料卡销的那个而对着您的眼睛，从左边第一个小镀金片开始依次就是第1脚.第2脚......... 第8脚。
b图X RJ45型网线插头的T568A线序图1：RJ45型网线插头的T56 8A线序接法示总图bT56 8 A线序的适用范用血这种接法用于网络设备需婆交叉互连的场合,所谓交叉就是指网线的一端与另一端与RJ 4 5网线插头的接法不同，一端按T5 6 8A线序接（图“另一端按T568B线序接（图2）,即有几根网线在另一端就是先做了交叉才接到RJ 45插头上去的,适用的连接场合有：K 电脑----------- 电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据;b2.集线器一-集线器;b 3•交换机------------- 交换机°bbT568A线序的接法如图1所示,RJ45型网线插头族脚与网线颜色标总;的对应关系就是:b 插头脚号网线颜色1 ------------- 绿白b5 ------------- 蓝白6--------- 橙7 ------------- 棕白 8 ------------- 棕适用范围二—、直连线互连网线的两端均按T568B 接 1. 电脑ADSL 猫2. ADSL 猫3. 电 脑 ----- A D$L 路由器的LAN 口4. 电脑 ------- 集线器或交扌奂机二.交叉互连网线的一端按T568B 接，另一端按T568A 接 电脑 电脑，即对等网连接 集线器——集线器 交换机 交换机图2： RJ45型网线插头的T568B 线序图2：RJ4 5型网线插头的T568B 线序接法示意［緇＞ bT5 6 8B 线序的适用范I 極一.直连线互连网线的两端均按T568B 接1・电脑 -------ADSL 猫2. ADS L 猫 -------ADSL 路由器的WAN 口b3＞电 脑 -------- ADSL 路由器的 LAN 口b 4.电脑 -------- 集线器或交换机 二、交叉互连b 网线的一端按T5 6 8 B 接，另一端按T568A 接1 b 、电 脑 -------------- 电脑出卩对等网连接2.集线器 ------- 集线器血 3、 交换机一-^交换机^＞bT568B 线序的接法橙白血 4 ------------------- 蓝bRJ45插头!■II II 11 II一ADSL 路由器的WAN 口1, 2. 3. 12如图2所示,RJ45型网线插头各脚与网线颜色标忐的对应关系就是：插头脚号网线颜色1 ------------- 橙白b2 --------------橙3 ----------- 绿白血4 ------------------------- 蓝血5 ------------ 蓝白b6 --------------- 绿7 ----------- 棕白8 -------- 棕两台电脑通过网线直接连接（即对等网）的有关设置上面已经提到两台电脑之间通过网线进行连接时Jj 4 5型网线插头与网线的接法就是:一端按t 5 68a 线序接厂端按t568b线序接，然后网线经r J45插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。
图解RJ45水晶头的正确接线方法
图解RJ45水晶头的正确接线方法网线分两种：正线和反线。
1、反线，即交叉线，（568A）：一端从左至右为：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕另一端从左至右：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕。
2、正线，即平行线，（568B）：两端都是：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕。
双绞线在网络中的接线标准有以下几种：（1）一一对应接法。
即双绞线的两端芯线要一一对应，即如果一端的第1脚为绿色，另一端的第1脚也必须为绿色的芯线，这样做出来的双绞线通常称之为“直连线”。
但要注意的是4个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出。
这种网线一般是用在集线器或交换机与计算机之间的连接。
（2）1－3、2－6交叉接法。
虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。
这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。
这种排列做出来的通常称之为“交叉线.例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕时，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
这种网线一般用在集线器（交换机）的级连、服务器与集线器（交换机）的连接、对等网计算机的直接连接等情况下。
经常用于两台电脑直接互连传送数据！（3）100M接法。
这是一种最常用的网线制作规则。
所谓100M接法，是指它能满足100M带宽的通讯速率。
它的接法虽然也是一一对应，但每一脚的颜色是固定的，具体是：第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色，从中可以看出，网线的4对芯线并不全都是相邻排列，第3脚、第4脚、第5脚和第6脚包括2对芯线，但是顺序已错乱。
实验3网线水晶头接法
网线水晶头接法-详细的网线制作网线水晶头有两种做法标准，标准分别为TIA/EIA 568B 和TIA/EIA 568A 。
制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是TIA/EIA 568B 和TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
双绞线的顺序与RJ45头的引脚序号--对应。
10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。
为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。
例如,我们可同时用其中一对绞线来实现语音通讯。
100BASE-T4 RJ-45对双绞线网线接法的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
根据网线两端水晶头做法是否相同，有两种网线接法。
直通线:网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准.用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.交叉线:网线两端水晶头做法不相同，一端TIA/EIA-568B标准,一端TIA/EIA-568A标准.用于:PC网卡到PC网卡,HUB普通口到HUB普通口.如何判断用直通线或交叉线:设备口相同:交叉线,设备口不同:直通线.双绞线的最大传输距离为100m。
网线有两种接法
网线有两种接法一种是交叉线一种是平行线
交叉线的做法是：一头采用568A标准，一头采用568B标准
平行线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B平行线的做法）
568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕
568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕
你可以注意下，两种做法的差别就是橙色和绿色对换而已。
如果连接的双方地位不对等的，则使用平行线，例如电脑连接到路由器或交换机
如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑
一般网线用的只有1.2.3.6 其他就算没接通一样都是可以用的。
网线制作方法(网线水晶头接线顺序)
网线制作方法(网线水晶头接线顺序) 网线制作方法(网线水晶头接线顺序)网线水晶头有两种接法，一种是直连互联法，一种是交叉互联法。
交叉线的做法是:一头采用568A标准，一头采用568B标准。
平行(直通)线的做法是:两头同为568A标准或568B标准。
基本信息中文名称网线水晶头接法分类直连互联法、交叉互联法目的将水晶头连接属性网线连接方法目录1操作方法2步骤/方法3注意事项操作方法网线有两种做法，一种是交叉线，一种是平行(直通)线交叉线的做法是:一头采用568A标准，一头采用568B标准平行(直通)线的做法是:两头同为568A标准或568B标准，(一般用到的都是568B平行(直通)线的做法)568A标准:白绿，绿，白橙，蓝，白蓝，橙，白棕，棕568B标准:白橙，橙，白绿，蓝，白蓝，绿，白棕，棕步骤/方法先来认识一下网线模块，这个就是装在家里网线插座后面的模块，左右两面，上面A、B表示的是两种不同的打线方式，任选一种即可。
1-3、2-6交叉接法。
虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。
这种交叉网线的芯线排列规则是: 网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。
这种排列做出来的通常称之为"交叉线.例如，当线的一端从左到右的芯线顺序依次为:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕，另一端从左到右的芯线顺序则应当依次为:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
100M接法。
这是一种最常用的网线制作规则。
所谓100M接法，是指它能满足100M带宽的通讯速率。
它的接法虽然也是一一对应，但每一脚的颜色是固定的。
具体是:第1脚--橙白、第2脚--橙色、第3脚--绿白、第4脚--蓝色、第5脚--蓝白、第6脚--绿色、第7脚--棕白、第8脚--棕色，从中可以看出，网线的4对芯线并不全都是相邻排列，第1脚、第3脚、第5脚和第7脚包括2对芯线，但是顺序已错乱。
