电缆T接安装比较方案
电缆T接(三类比较)

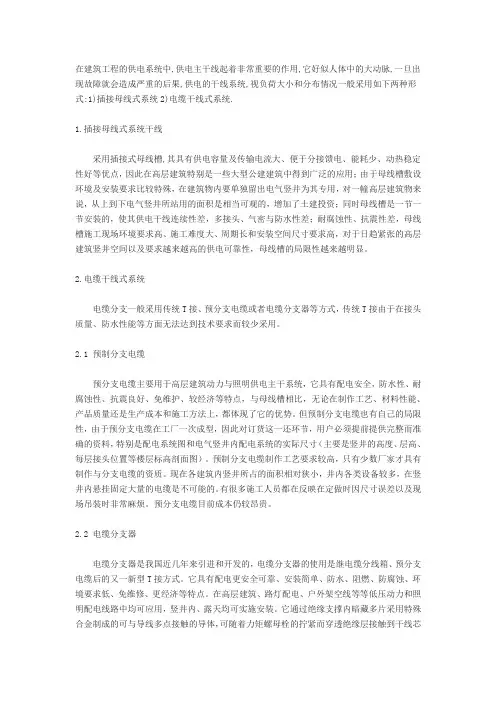

在建筑工程的供电系统中,供电主干线起着非常重要的作用,它好似人体中的大动脉,一旦出现故障就会造成严重的后果,供电的干线系统,视负荷大小和分布情况一般采用如下两种形式:1)插接母线式系统2)电缆干线式系统.1.插接母线式系统干线采用插接式母线槽,其具有供电容量及传输电流大、便于分接馈电、能耗少、动热稳定性好等优点，因此在高层建筑特别是一些大型公建建筑中得到广泛的应用；由于母线槽敷设环境及安装要求比较特殊，在建筑物内要单独留出电气竖井为其专用，对一幢高层建筑物来说，从上到下电气竖井所站用的面积是相当可观的，增加了土建投资；同时母线槽是一节一节安装的，使其供电干线连续性差，多接头、气密与防水性差；耐腐蚀性、抗震性差，母线槽施工现场环境要求高、施工难度大、周期长和安装空间尺寸要求高，对于日趋紧张的高层建筑竖井空间以及要求越来越高的供电可靠性，母线槽的局限性越来越明显。
2.电缆干线式系统电缆分支一般采用传统T接、预分支电缆或者电缆分支器等方式，传统T接由于在接头质量、防水性能等方面无法达到技术要求而较少采用。
2.1 预制分支电缆预分支电缆主要用于高层建筑动力与照明供电主干系统，它具有配电安全，防水性、耐腐蚀性、抗震良好、免维护、较经济等特点，与母线槽相比，无论在制作工艺、材料性能、产品质量还是生产成本和施工方法上，都体现了它的优势。
但预制分支电缆也有自己的局限性，由于预分支电缆在工厂一次成型，因此对订货这一还环节，用户必须提前提供完整而准确的资料，特别是配电系统图和电气竖井内配电系统的实际尺寸（主要是竖井的高度、层高、每层接头位置等楼层标高剖面图）。
预制分支电缆制作工艺要求较高，只有少数厂家才具有制作与分支电缆的资质。
现在各建筑内竖井所占的面积相对狭小，井内各类设备较多，在竖井内悬挂固定大量的电缆是不可能的。
有很多施工人员都在反映在定做时因尺寸误差以及现场吊装时非常麻烦。
预分支电缆目前成本仍较昂贵。
2.2 电缆分支器电缆分支器是我国近几年来引进和开发的，电缆分支器的使用是继电缆分线箱、预分支电缆后的又一新型T接方式。

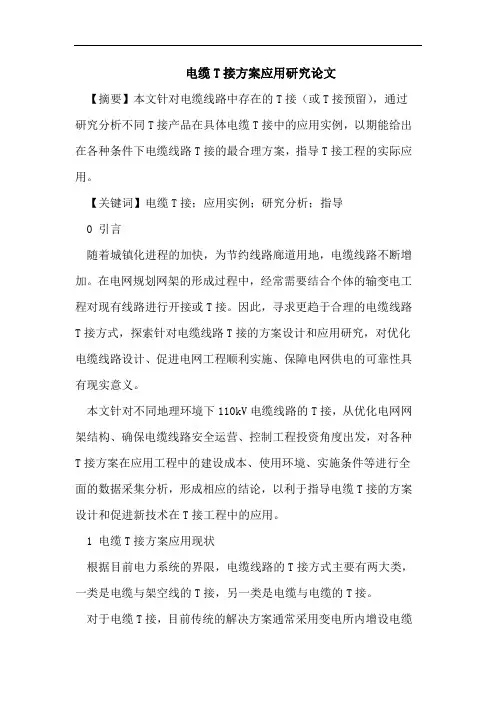

电缆T接方案应用研究论文
电缆T接方案应用研究论文【摘要】本文针对电缆线路中存在的T接（或T接预留），通过研究分析不同T接产品在具体电缆T接中的应用实例，以期能给出在各种条件下电缆线路T接的最合理方案，指导T接工程的实际应用。
【关键词】电缆T接；应用实例；研究分析；指导0 引言随着城镇化进程的加快，为节约线路廊道用地，电缆线路不断增加。
在电网规划网架的形成过程中，经常需要结合个体的输变电工程对现有线路进行开接或T接。
因此，寻求更趋于合理的电缆线路T接方式，探索针对电缆线路T接的方案设计和应用研究，对优化电缆线路设计、促进电网工程顺利实施、保障电网供电的可靠性具有现实意义。
本文针对不同地理环境下110kV电缆线路的T接，从优化电网网架结构、确保电缆线路安全运营、控制工程投资角度出发，对各种T接方案在应用工程中的建设成本、使用环境、实施条件等进行全面的数据采集分析，形成相应的结论，以利于指导电缆T接的方案设计和促进新技术在T接工程中的应用。
1 电缆T接方案应用现状根据目前电力系统的界限，电缆线路的T接方式主要有两大类，一类是电缆与架空线的T接，另一类是电缆与电缆的T接。
对于电缆T接，目前传统的解决方案通常采用变电所内增设电缆套筒（或电缆终端头支架），或建立电缆终端站，以及在架空铁塔设置多回电缆终端头支架等方式，T接点的位置存在局限性，引起增加T接电缆线路的路径资源和投资。
目前国内对于110kV电缆T接应用较为先进的是采用专用电缆分支接头，按照绝缘主体的组分，可分为充气式电缆分支接头和干式电缆分支接头两大类。
2 电缆的T接方案2.1 电缆与架空线的T接对于110kV输电线路电缆与架空线的T接，有如下三种方式：电缆终端头安装在终端塔塔头处、电缆终端头安装在终端塔塔身平台上、电缆终端头安装在地面立柱上。
（1）电缆终端头安装在终端塔塔头处电缆沿着杆塔塔身直接上塔，通过电缆夹具敷设至杆塔导线横担处，在杆塔导线横担侧安装电缆终端头和避雷器（必要时可加装一些支架），与架空导线直接搭接，形成线路T接。
巧用“T”接线解决电网运行薄弱点
主‘…持 ：‘杨一留●＿名●Ｉ
ＮＯＮＧＣ ＵＮ ＤＩＡ ＮＧＯＮＧ
（３４２４００）国网 江西兴 国县供 电分公 司 刘 飞
随 着 经 济 发 展 及 电力 需 求 增 长 ，电 网 设 备 运 行 性 能 就 会 与 日益 增 长 的 电 网 负 荷 不 相 适 应 ，会 出 现 一 些 薄 弱 点 。 为 保 障 电 网 安 全 稳 定 运 行 ，不 能 仅 仅 依 靠 或 等 待 新 建 、大 改 工 程 项 目来 解 决 电 网 薄 弱 环 节 。 而 且 工 程 项 目从 可 研 、批 复 ，再 到 进 场 施 工 、竣 工 验 收 ，周 期 比较 长 ，Ｘ， －ｔ于 比较 紧 急 的 电 网 薄 弱 点 难 解 燃 眉 之 急 ，必 须 考 虑 其 他 快 速 的 解 决 方 案 。 笔 者 现 ｏ＂ｒ绍 我 公 司 ３个 “Ｔ”接 线 方 案 ，分 别 解 决 了 １１０ ｋＶ小 山 变 电 站 过 载 问 题 、３５ ｋＶ兴 岗 线 重 合 闸 问 题 和 ３５ ｋＶ兴 红 Ｉ线 、兴 红 Ⅱ线 并 列 运 行 问 题 的 实 例 ，供 参 考 。 １ 解 决 １ １０ ｋＶ小 山 变 电 站 过 载 问 题 １．１ 薄 弱 点 分 析
２０１６年 １１月 正 常 运 行 方 式 下 ，１１０ ｋＶ小 山 变 电站 通 过 ３５ ｋＶ小 和 线 承 载 ３５ ｋＶ和 睦 变 电 站 、永 丰 变 电 站 ，通 过 ３５ ｋＶ大 小 线 承 载 ３５ ｋＶ大 石 板 变 电 站 ，通 过 ３５ ｋＶ小 高 线 承 载 ３５ ｋＶ高 兴 变 电 站 、崇 贤 变 电 站 、贺 堂 变 电 站 ，以及 ８条 １０ ｋＶ线 路 负 荷 。 小 山 变 电 站 当 时 主 变 压 器 容 量 ５０ Ｍｗ ，１１月 １０ 日最 大 负 荷 为 ５１．３７ Ｍｗ ，负 载 率 １０２．７％ 。 当 时 小 山 变 电 站 扩 容 工 程 已 正 在 实 施 ，但 预 计 ２０１７年 １月 才 能 投 运 ，迎 峰 度 冬 时 期 负 荷 节 节 攀 升 ，不 容 等 待 ，需 立 即转 移 负 荷 。 １．２ 解 决 方 案
T型电缆沟电缆敷设施工工法
T型电缆沟电缆敷设施工工法T型电缆沟电缆敷设施工工法一、前言T型电缆沟电缆敷设是一种常见的电力工程施工方法，用于将电缆铺设在地下沟槽中，以便保护和隔离电缆。
本文将介绍T型电缆沟电缆敷设的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及提供一个工程实例。
二、工法特点T型电缆沟电缆敷设工法具有以下几个特点：1. 敷设简单：相比于其他敷设方法，T型电缆沟电缆敷设工法操作简单，节省施工时间。
2. 良好的隔离性：T型电缆沟可以很好地保护电缆，避免损坏和干扰。
3. 适应性强：该工法适用于各种地形和环境条件下的电缆敷设。
4. 维护便捷：敷设电缆后，维护和更换电缆都更为方便。
三、适应范围T型电缆沟电缆敷设工法适用于以下场景：1. 复杂地形：适用于河道、山区等地形复杂、地势险要的场所。
2. 大型远距离输电：适用于大规模远距离电力输送工程中的电缆敷设。
3. 土地利用有限：适用于土地利用有限的城市和工业区域。
四、工艺原理T型电缆沟电缆敷设的工艺原理是通过在地下挖掘T形槽沟，然后将电缆放置在槽沟中，最后覆盖土壤保护电缆。
施工工法与实际工程之间的联系紧密，为确保施工质量，需要采取以下技术措施：1. 测量定位：精确测量和定位敷设电缆的位置和深度。
2. 挖槽：按照设计要求和控制标高，在地下挖掘T型槽沟。
3. 敷设电缆：将电缆按照要求敷设在槽沟中，并进行连接和固定。
4. 填充土壤：将土壤填充至槽沟顶部，保护电缆并固定在位置上。
五、施工工艺T型电缆沟电缆敷设的施工工艺包括以下几个阶段：1. 设计和准备：根据工程要求制定施工方案，并准备必要的材料和机械设备。
2. 地面准备：清理和平整施工区域，确保施工现场干净和安全。
3. 挖槽施工：根据设计要求，在地下挖掘符合T型槽沟要求的沟槽。
4. 电缆敷设：将电缆依次放置在槽沟中，并进行连接和固定。
5. 填充土壤和压实：将合适的土壤填充至槽沟顶部，并进行压实处理，确保土壤与电缆紧密贴合。

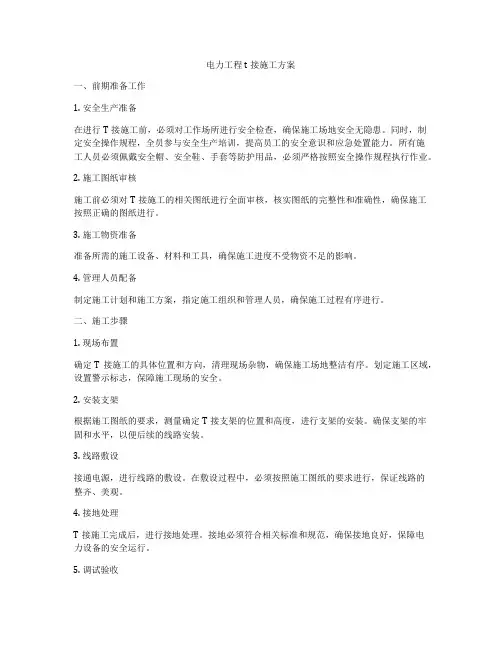

电力工程t接施工方案
电力工程t接施工方案一、前期准备工作1. 安全生产准备在进行T接施工前，必须对工作场所进行安全检查，确保施工场地安全无隐患。
同时，制定安全操作规程，全员参与安全生产培训，提高员工的安全意识和应急处置能力。
所有施工人员必须佩戴安全帽、安全鞋、手套等防护用品，必须严格按照安全操作规程执行作业。
2. 施工图纸审核施工前必须对T接施工的相关图纸进行全面审核，核实图纸的完整性和准确性，确保施工按照正确的图纸进行。
3. 施工物资准备准备所需的施工设备、材料和工具，确保施工进度不受物资不足的影响。
4. 管理人员配备制定施工计划和施工方案，指定施工组织和管理人员，确保施工过程有序进行。
二、施工步骤1. 现场布置确定T接施工的具体位置和方向，清理现场杂物，确保施工场地整洁有序。
划定施工区域，设置警示标志，保障施工现场的安全。
2. 安装支架根据施工图纸的要求，测量确定T接支架的位置和高度，进行支架的安装。
确保支架的牢固和水平，以便后续的线路安装。
3. 线路敷设接通电源，进行线路的敷设。
在敷设过程中，必须按照施工图纸的要求进行，保证线路的整齐、美观。
4. 接地处理T接施工完成后，进行接地处理。
接地必须符合相关标准和规范，确保接地良好，保障电力设备的安全运行。
5. 调试验收T接施工完成后，进行设备的调试和验收工作。
确保设备运行正常，消除可能存在的故障隐患。
三、施工安全管理1. 定期进行安全检查，发现问题及时整改。
2. 对施工人员进行安全教育和培训，提高员工的安全意识。
3. 严格按照安全操作规程和施工方案进行操作，严禁违章操作。
4. 确保施工现场的通风良好，防止因为气体中毒、火灾等意外事故的发生。
5. 做好设备的保护工作，防止设备受损造成安全事故。
四、施工质量管理1. 严格按照施工图纸进行操作，保证施工的准确性。
2. 施工过程中，主要节点必须由专业人员进行质量检查和验收。
3. 发现质量问题要及时进行整改，确保施工质量符合相关标准。
3T接线优化方案介绍线路2解析
3、不同220kV电源供电的110kV变电站转供负荷问题 （调度）
4、项目安排核准流程太长的问题
对于没有新建线行、建设规模较小的工程能否在技改项
目中安排？
5、其他问题…………
3、有条件的地方保持两个220kV变电站之间的联络线路；
4、尽量选择容易过渡成目标网架的接线方式。
个别难以实现3T接线的地方保留链式或辐射型接线
但必须保证供电能力和供电可靠性，避免变电站全站失压风险
2、线径选取和线路改造原则
• 1)、线径选取
• 新建线路导线型号选择尽可能标准化和系列化，所选择 导线截面应在线路“N-1”时确保各110kV变电站不损失负 荷。可选用300mm2、400mm2、630mm2等截面的钢芯铝绞线 或载流量相当的交联聚乙烯电缆。
佛山供电局 2010年3月
1、目标网架接线方式的选取 佛山110kV目标网架接线方式的选取原则： ① 结构清晰简洁；
② 供电可靠；
③ 实现容易，成本相对较低。
远景年全网基本实现标准3T接线
方式一
方式二
过渡期间、或线行困难的地方，采用过渡接线方式
过渡接线方式之一
1、每个110kV变电站应连接至少2个不同的电源点； 过渡接线方 式选取原则： 2、每条110kV线路T接的主变尽量不超过2台；
准，结合实际工程开展情况做适当的调整。 2“结构完善工程”暂按基建工程的流程考虑，因需要办理 核准、环评等手续，项目基本安排在2011和2012年投产。 3、部分优化项目结合附近开展的新建、扩建工程共同开展， 不作为“结构完善工程”单独立项。
电网优化效果的展示 以某个地区为例，介绍逐年电网变化过程
3、变电站站内改造原则
4、线路T接的方式
电缆T接端子施工工艺
电缆T接端子施工工艺
格式正规，请慎重选择哦！
1、准备材料
（1）T型接线端子：T型接线端子是由两个插座（电缆旁）和一个不带插箍的连接台（线路旁）组成。
（2）热熔胶：用于涂胶时用，其性能应符合《热熔胶》标准。
（3）连接断路器：断路器的型号应符合电气设计要求。
（4）接线端子：接线端子的型号应符合电气设计要求。
（5）线缆：线缆的型号应符合电气设计要求。
（6）拧紧工具：主要指六角扳手、螺丝刀等拧紧工具。
2、施工步骤
（1）拧螺丝并热熔胶：将T型接线端子的螺丝拧紧，把T型接线端子放在热熔胶上，把热熔胶灌入端子内。
（2）拧紧接线端子：拧紧接线端子，使电缆紧固在端子上，确保电缆与端子的绝缘性。
（3）接线：将T型接线端子的插座应用到连接断路器上，把接线端子的线缆引入接线端子，并进行拧紧。
（4）测试：测量T型接线端子的绝缘阻断电压，检查电压情况，如果在一定范围内，则表示接头良好。
3、安全操作注意事项
（1）必须确保安全，在施工过程中，应该避免手触电路，否则可能受到电击。
穿刺线夹与预分支电缆T接比较
批注本地保存成功开通会员云端永久保存去开通
维普资讯
第３ ３卷 第 １ ８期
２０ ０７ 年 ６ 月
山 西 建 筑
Ｓ ＨＡＮＸＩ ＡＲＣＨＩ ＴＥＣＴＵＲＥ
ＶＤ． ３ Ｎｏ． ８ 】３ １
Ｊｎ ２ ０ ｕ ． ０７
・１３ ・ ８
文章 编 号 ：０ ９６ ２ （０ ７ １ ＋１３０ １ ０ —８ ５ ２０ ）８０ ８ ２
穿 刺 线夹 与预 分 支 电缆 Ｔ接 比较
余
摘
兵
要 ： 过对预制分支 电缆和穿刺 线夹在 实际工程 中， 选型安装及性价 比等方 面的比较分析， 通 在 体现 了穿刺 线夹在电
缆 Ｔ接方面的优 越性， 以便 使用单位 更合 理地选用 线缆的 Ｔ接方式。
共有 ７ ５个表箱 ， 由 ２ 共 ４根电缆供 电。 下面以一个 电表箱进 线敷设 为例做一个对 比， 表 ２ 表 ３ 见 ， 。
表 ２ 使 用 电 缆 穿 刺 线夹 Ｋ ３９ Ｗ ．５的材 料 价 格
序号
１
构一起使安装简便 可靠 ， 装时 只需要 目测力 矩螺母 是否拧 断 ， 安 导线位 置是否合适就可 以保证 可靠 的质 量。经测试 ， 接触 电阻 阻 值及线路绝缘 电阻符合施工规范要求 ， 负荷通 电试 运行接头部 加
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆T接方案比较
电缆分支器：是用在电缆分支及续接的一种连接器，是代替电缆T接分线箱、插接式母线槽、预制支分电缆、穿刺线、导线分流器、电缆分线盒的一种新型国家专利产品。
电缆分支器的发展历程：在当前高层建筑中，输送电流方式各地区设计者还是按历史发展各个时期的产品设计。
其先后产品顺序是1.电缆T接分线箱；2.插接式母线槽；３.预制支分电缆；４.穿刺线夹；5.导线分流器、电缆分线盒；6.电缆分支器。
一、电缆Ｔ接分线箱
电缆Ｔ接分线箱，需要较大的施工现场和维护现场，箱体占用竖井面积大，浪费建筑有效空间，需要截断主电缆，增加故障点，降低导线容量，接触点不良。
导体裸露，不防水，不防潮，不耐震动扭曲，并需要安装铜排，线鼻子，热缩管等附件，安装工序多，空间狭小，施工周期长。
二、插接母线槽
插接母线槽，插接母线槽造价高，一般适用于配电间变压器与低压柜之间的连接，高层建筑竖井内安装插接母线槽，需要很大的安装空间，且每层都要相连接，还有分支用插接箱，每多一个连接点就多一个故障点。
插接母线槽不防水，不防尘，不耐抗震及扭曲,插接箱连接处易出现松动。
三、预制分支电缆
预制分支电缆，是近几年来高层住宅广泛采用的产品，它于电缆Ｔ接分线箱及插接母线槽比较，占用建筑空间小，防水，防尘，抗震性良好。
整体外型小，对使用环境要求不高，但整体造价比较高。
它是由多种附件组合成的一种产品，如电缆拖挂器、吊具、安装支架及夹具等，如其用单芯电缆制做时，安
装支架夹具就要提防涡流的产生。
预制分支电缆，安装需要专门的吊装设备，安装时要求每层楼板开孔面积大，安装完后，楼层孔难以修补，分支接头安装时容易损坏，并且需要多人配合，安装费时费工。
分支在订货时需要提前一个月以上预定。
制做前需要根据不同建筑的竖井实际测量尺寸，楼层高度及分支接点的位置，在加工制作生产后的预制分支电缆具有不可变性。
如需改变分支电缆的容量及长度，要报废整条电缆重新到厂家制作。
四、穿刺线夹
穿刺线夹是法国六十年代乡村农场放牧时，临时接线用的产品，它是连接电缆等截面积的一种输电方式。
它具有带电作业性能，可以在现场任何位置做分支，近几年国内厂家有生产该产品的，目前高层建筑配电方式还没有被广泛采用，主要原因是该产品，接触电缆面积太小，它是上下两端若干个针刺点相连接，且压紧方式只有一个螺柱，因主电缆与分支电缆，不是相同截面积的，这样易产生压接不实现象一但压接后针刺就不能再使用，因为点接触电缆而不是面接触电缆，易产生虚接，造成电缆温升过高，目前高层建筑广泛采用YJV型号电缆，该电缆耐温升高，截流量大，且绝缘层强度高，一般穿刺线夹很难穿透,穿刺线夹质量好坏，完全取决于制造厂生产工艺和选用的材料，进口产品工艺较好，材料好,但价格非常高，有些产品选材差，工艺落后，这就造成该产品各个生产厂质量有很大差异，使用后难保供电的可靠性能。
五、导线分流器
导线分流器是2005年研制开发的电缆配电装置，产品符合IEC529防护型式保护措施标准，是当时竖井及水平配电方式一种全新的供电系统，电器防护等级达到IP63,特殊处理后可达到IP65，它适用于多种规格单芯，铜、铝电缆（包括塑铜线）从主线不大于150mm2,——支线不大于50mm2单芯各种电缆上任意点分支，改变了传统电缆分支几种连接方法,产品外形体积小，但是由于该产品在铜材上打螺丝孔，由于铜材硬度不够导致压线不紧;由于它的设计是直角出线，会在桥架里产生支线两次弯成直角出线；它的内部主、干线连接是靠两片铜片通过点焊垂直连接，连接面较少，焊点更少，强电流通过会使产品过热。
电缆分线盒，它也是由2005年研制开发的电缆配电装置，电器防护等级达到IP63,特殊处理后可达到IP65，主要特点为一根主电缆分支点上可分支出几个分支接点，可安装在桥架、箱体、墙面及电缆沟内，不占用建筑物的有
效使用面积，它适用于从单芯、多芯电缆分支,由于该产品内部型材为铝型材，由于铜、铝元素不同，通电后会产生电化反应，缩短产品使用寿命；电阻率不同，所以产生热量不同，连接处容易产生故障。
六、电缆分支器
电缆分支器研发人员吸取以上产品优点及现场工程技术人员反馈意见，一一攻克技术难题，于2008年底获得国家知识产权局颁发实用新型专利证书，专利号：200820074773.4,该产品应用于电力配电系统的线缆分支、导线分流，适用普通W、YJV、NH-YJV、ZR-YJV及各种铠装铜芯电缆、铝芯电缆和BV导线，XLF铜系列线缆分支器、XLF铝系列线缆分支器，广泛应用于高层建筑、市政设施、隧道、桥梁等供配电系统。
具备以下优势：
1、与电缆材质相同=导电部件整体化；
2、包围式压接，接触面97%以上；
3、部件表面镀锡处理，抗干扰能力强，导流效果更好；
4、体积小，安装便捷。
可隐藏安装在狭小空间。
无附件；
5、不截断主干电缆，无故障点，360°自由旋转，支线随意分出；
6、自身防护等级更高。
密封胶圈，确保防尘、防水、阻燃；
7、可任意组合，实现分支多样化；
8、产品个体实现单、双线分支任选，节省工程成本。
规格齐全，6mm——300mm，任意匹配及等线径续接。
