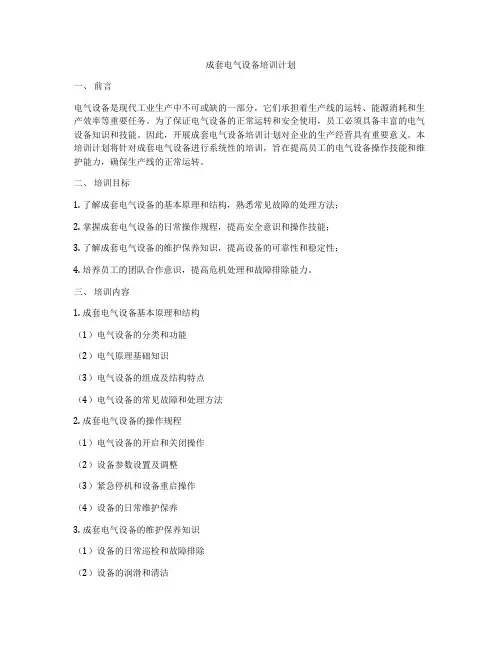

成套电气设备培训计划
成套电气设备培训计划一、前言电气设备是现代工业生产中不可或缺的一部分，它们承担着生产线的运转、能源消耗和生产效率等重要任务。
为了保证电气设备的正常运转和安全使用，员工必须具备丰富的电气设备知识和技能。
因此，开展成套电气设备培训计划对企业的生产经营具有重要意义。
本培训计划将针对成套电气设备进行系统性的培训，旨在提高员工的电气设备操作技能和维护能力，确保生产线的正常运转。
二、培训目标1. 了解成套电气设备的基本原理和结构，熟悉常见故障的处理方法；2. 掌握成套电气设备的日常操作规程，提高安全意识和操作技能；3. 了解成套电气设备的维护保养知识，提高设备的可靠性和稳定性；4. 培养员工的团队合作意识，提高危机处理和故障排除能力。
三、培训内容1. 成套电气设备基本原理和结构（1）电气设备的分类和功能（2）电气原理基础知识（3）电气设备的组成及结构特点（4）电气设备的常见故障和处理方法2. 成套电气设备的操作规程（1）电气设备的开启和关闭操作（2）设备参数设置及调整（3）紧急停机和设备重启操作（4）设备的日常维护保养3. 成套电气设备的维护保养知识（1）设备的日常巡检和故障排除（2）设备的润滑和清洁（3）设备零部件的更换和调试（4）设备的定期维护和保养计划4. 团队合作与危机处理能力（1）团队协作意识的培养（2）设备故障的紧急处理和排除（3）危机处理和应急预案的制定（4）安全意识和团队责任分工四、培训方法1. 课堂讲授培训师通过讲解成套电气设备的基本原理、操作规程和维护知识，采用多媒体教学和案例分析，使员工能够系统地掌握相关知识。
2. 现场操作通过现场演示和操作实践，培训师对员工进行设备操作和维护技能的培训，帮助员工熟练掌握操作规程和维护技术。
3. 问题解答培训师针对员工在课堂学习和实践中遇到的问题进行解答和指导，保证员工对培训内容的理解和掌握。
五、培训安排1. 培训时间本次培训计划共计3天时间，每天培训8小时。
高低压成套设备培训
2023-11-11•高低压成套设备基础知识•高低压成套设备的安装与调试•高低压成套设备的维护与检修•高低压成套设备的运行管理•高低压成套设备的安全防护与节能技术目•培训课程安排与学习资源介绍录01高低压成套设备基础知识定义高低压成套设备是指将高低压电气设备及配套元器件组合在金属封闭空间内，具有相对独立功能和一定防护等级的成套设备。
分类高低压成套设备根据用途、结构、功能等可分为多种类型，如高低压开关柜、配电屏、控制屏、电源柜等。
高低压成套设备的定义与分类组成高低压成套设备主要由母线、断路器、互感器、开关、接触器、熔断器等组成。
工作原理通过母线分配电能，由断路器进行电流的接通和切断，互感器进行电流和电压的测量，开关进行电路的通断控制，接触器进行远距离控制，熔断器进行电路保护。
高低压成套设备的组成及工作原理高低压成套设备的主要技术参数和性能指标技术参数主要包括电压等级、电流容量、短路阻抗、绝缘水平等。
性能指标主要包括操作性能、热性能、机械性能、电性能等。
02高低压成套设备的安装与调试高低压成套设备的安装应遵循国家和行业的相关标准、规范和规定，如电气安装规范、安全操作规程等。
高低压成套设备的安装规范和要求安装规范设备安装前，应检查基础是否符合要求，如平整、稳固、无裂纹等，以确保设备安装牢固、稳定。
基础要求高低压成套设备的金属外壳应接地，以确保设备使用过程中的人员安全。
接地要求调试方法根据设备类型和规格，采用相应的调试方法，如使用万用表测试电压、电流，使用示波器测试信号等。
调试流程高低压成套设备的调试应按照规定的流程进行，如先检查设备外观、再测试设备性能、最后进行设备运行试验等。
调试记录调试过程中应做好记录，包括调试时间、人员、设备状态、测试数据等，以便后续查阅和分析。
高低压成套设备的调试流程和方法高低压成套设备安装与调试过程中的注意事项质量保证应保证设备的安装和调试质量，避免出现差错或遗漏，确保设备的正常运行和使用效果。
最新成套电气设备基础知识培训讲课教案
最新成套电气设备基础知识培训成套开关设备基础知识培训2019年3月1、成套开关设备（或称成套电器）概念成套开关设备（成套电器）是以开关设备为主体的成套配电装置，即制造厂家根据用户对一次接线的要求，将各种一次电器元件以及控制、测量、保护等装置组装在一起而构成的成套配电装置。
成套开关设备可分为：1、低压成套开关设备2、高压开关柜封闭式组合电器（GIS）3、SF64、预装式变电站2、电力系统电力系统是将电源（或发电装置）与用电设备之间经若干输、配电环节连接起来，完成电能的传输与分配。
电力系统主要由五个部分组成：发电厂、输电线路、变电所、配电系统及用户。
由于电厂和用电负荷的分散性，需要将电厂生产的电能经升压变压器升压，再经不同电压等级的输电线送往各个负荷中心，最后经降压变压器降压才到达具体的电能用户。
即是说，发电厂和用户间需经一定的网络连接。
各个发电厂之间也需要这样的网络连接以提高供电的可靠性和经济性。
这样的网络就称为“电力网”。
2、直流电与交流电直流电（英文:Direct Current，简称DC），是指方向和时间不作周期性变化的电流，但电流大小可能不固定，而产生波形。
直流电工作的供用电系统成为直流供电系统。
交流电（英文:AlternatingCurrent，简写AC）是指大小和方向都发生周期性变化的电流，因为周期电流在一个周期内的运行平均值为零，称为交变电流或简称交流电。
交流电工作的供用电系统成为交流供电系统。
3、开关电器的作用开关电器的主要功能是接通和断开电路，主要作用有保护、控制、隔离、接地。
4、电气性能参数额定电压——电力系统或电气设备所允许的最大电压值。
我们讲的额定电压通常指设备的额定电压，是设备在规定的正常使用和性能条件下，能够连续运行的最高电压。
额定电流——在规定的正常使用条件和性能条件下，导体或设备应该能够持续承载的电流的有效值，即导体或设备允许长期通过的最大工作电流。
额定短路开断电流——在额定电压下，断路器或熔断器等具有开断短路电流能力的电器设备，能保证可靠开断的最大电流，称为额定开断电流。

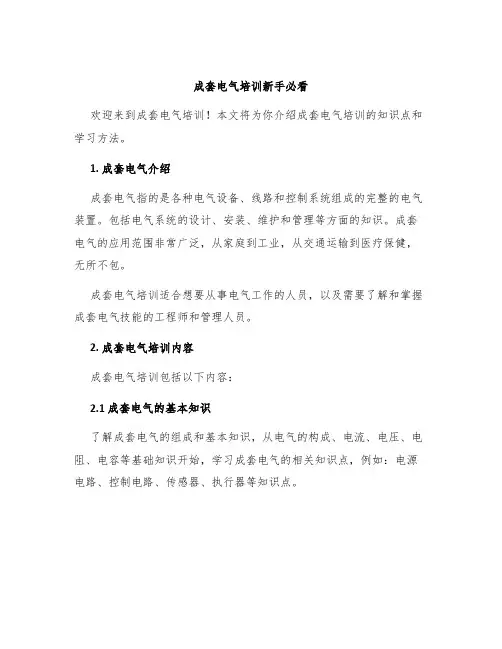

成套电气培训新手必看
成套电气培训新手必看欢迎来到成套电气培训！本文将为你介绍成套电气培训的知识点和学习方法。
1. 成套电气介绍成套电气指的是各种电气设备、线路和控制系统组成的完整的电气装置。
包括电气系统的设计、安装、维护和管理等方面的知识。
成套电气的应用范围非常广泛，从家庭到工业，从交通运输到医疗保健，无所不包。
成套电气培训适合想要从事电气工作的人员，以及需要了解和掌握成套电气技能的工程师和管理人员。
2. 成套电气培训内容成套电气培训包括以下内容：2.1 成套电气的基本知识了解成套电气的组成和基本知识，从电气的构成、电流、电压、电阻、电容等基础知识开始，学习成套电气的相关知识点，例如：电源电路、控制电路、传感器、执行器等知识点。
2.2 成套电气设备和系统的设计学习成套电气系统的设计和选择。
这部分涉及到的内容包括：电气系统的计算、电源选择、线路选择、控制设备选型、传感器和执行器的选择、保护和安全等问题。
2.3 成套电气设备和系统的安装学习成套电气设备和系统的安装方法，包括：如何进行设备的布置和安装、线路的接线、设备的调试和运行等。
2.4 成套电气设备和系统的维护和管理学习如何进行电气设备和系统的维护和管理，包括：定期维护、设备损坏的修理、部件的更换、保养和检修、设备的升级和改造、安全检查等工作。
3. 成套电气培训学习方法3.1 在线学习在成套电气培训班上，学习者可以通过在线视频、讲解、案例分析等多种方式进行学习。
学员可以自由选择适合自己的学习方式，自由学习，灵活安排时间。
3.2 实践操作成套电气培训不仅仅是知识的传授，更重要的是实践操作。
学员可以在实验室中进行各种电气设备和系统的操作练习，通过实践操作加深对成套电气知识的理解和掌握。
3.3 集体讨论在成套电气培训中，学员可以与讲师和其他学员进行集体讨论。
通过讨论，学员可以更加深入地了解各种电气设备和系统的工作原理和应用场景，提高自己的思考和解决问题的能力。
4. 总结本文介绍了成套电气培训的知识点和学习方法。
成套电气基础知识培训(常见设备)
开关柜五防的定义：
1、防止误分误合断路器。 2、防止带负荷分合上下隔离开关或带负荷推入拉出断路器手车。 3、防止带电合接地开关或临时接地线。 4、防止带接地线合隔离开关。 5、防止误入带电间隔。 目的：保障人身安全和设备安全 实现：机械闭锁、程序锁、电气连锁。
IP防护等级
目的：
1、防止人体接近柜壳内危险部 件。
特点：国内自主开发，抽出式， 有较高技术性能指标，电气方 案灵活，实用性强，安全、经 济可靠。（最多22抽屉）
防护等级：IP30。
适用场合：适用于自动化程度 高，要求与计算机接口的场所， 如发电厂、变电站、石油化工 企业、高层建筑等。适用于 4000A及以下低压系统。
MNS组合式低压开关柜
特点：由ABB引进，技术性能 高，设计紧凑，可做双面操作 柜，结构通用性强，具有高度 的灵活性，可根据需求任意选 用组装。（最多72抽屉）
功率因数低，会加重电网的负担，使电网损耗增加。
并联电容器可以补偿无功功率，提高功率因数，降低损耗
箱式变电站（简称箱变）
定义：箱式变电站，是将高压 开关设备、变压器、低压配电 设备等按一定方案组合成紧凑 型成套配电装置。
特点：具有成套性，体积小、 重量轻、全封闭、可移动、外 型美观。
适用场合：特别适用于城网建 设与改造以及临时施工用电场 所。
作用：接通、分断线路，或 作用：保护电动机的过载及 频繁的控制电机等设备运行 对其他电气设备发热状态的
控制
避
作用：保护交流输变电设备
雷
的绝缘，免受雷电过电压和
器
操作过电压损害
电容器
其他元器件
补 偿 控 制 作用：提取电力参数自动控制 器 电力电容器的接通来提高功率
成套电力设备基础知识培训资料
高压开关柜基础知识第一章高压开关柜概述 (2)第二章高压开关柜组成及分类 (3)第三章常见高压开关柜产品 (5)第四章总体质量要求 (21)第五章包装运输保管及开箱验收要求 (23)第六章常见故障缺陷及处理方法 (23)第七章高压开关柜订货须知 (24)第一章高压开关柜概述一、基本概念1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
4.母排位置相序对应关系：防止外部物体侵入内部设备的保护程度。
二、开关柜的主要特点：1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。
2.开关柜具有一定的操作程序及机械或电气联锁机构，实践证明: 无“五防”功能或“五防功能不全”是造成电力事故的主要原因。
3.具有接地的金属外壳，其外壳有支承和防护作用.因此要求它应具有足够的机械强度和刚度，保证装置的稳固性,当柜内产生故障时,不会出现变形,折断等外部效应。
同时也可以防止人体接近带电部分和触及运动部件，防止外界因素对内部设施的影响;以及防止设备受到意外的冲击。
4.具有抑制内部故障的功能，“内部故障”是指开关柜内部电弧短路引起的故障，一旦发生内部故障要求把电弧故障限制在隔室以内。
三、高压开关柜正常使用条件:1.环境温度:周围空气温度不超过40℃(上限)，一般地区为-5℃(下限)，严寒地区可以为-15℃。
成套电气培训计划
成套电气培训计划一、前言电气技术是现代社会中不可或缺的一项重要技术，它涉及到诸如发电、输电、配电、电动机控制等诸多领域。
因此，对电气技术进行系统的培训和学习，不仅对提高个人技能有益，也对社会发展具有重要意义。
本培训计划旨在为学员提供全面、系统的电气技术培训，帮助其掌握电气技术的理论知识和实践技能，提高应对电气相关工作的能力。
二、培训目标1. 掌握电气相关的理论知识，包括电气基础、电路原理、电气设备等；2. 熟练掌握电气设备的安装、调试、维护和故障排除技能；3. 具备电气图纸的阅读和绘制能力；4. 提升对电气安全的意识，掌握安全操作规程；5. 培养团队合作精神和沟通协调能力。
三、培训内容本培训计划将涵盖以下内容：1. 电气基础知识包括电流、电压、电阻等基本概念，欧姆定律、基本电路等。
2. 电气设备包括各种电气设备的功能、特点和使用方法，如电动机、变压器、开关设备等。
3. 电气安全包括电气安全操作规程、用电安全常识、电气事故预防等。
4. 电气图纸包括电气图纸的阅读和绘制，电气连接图、控制电路图等。
5. 实际操作包括电气设备的安装、调试、维护和故障排除等实际操作技能。
6. 团队合作通过小组讨论、团队活动等方式培养学员的团队合作精神和沟通协调能力。
四、培训方式1. 理论讲授通过专业讲师的讲授，介绍电气技术的基本理论知识。
2. 实际操作在培训中加入实际操作环节，让学员亲自动手操作、安装、调试、维护电气设备。
3. 案例分析通过真实案例分析，让学员掌握故障排除的方法和技巧。
4. 小组讨论安排小组讨论和互动，鼓励学员分享经验、解决问题。
5. 考核评估设置阶段性考核和培训结束的综合考核，评定学员的学习成果。
五、培训周期本培训计划为期三个月，每周安排3天课程，每天8小时学习时间，包括理论学习、实际操作、案例分析、小组讨论等环节。
六、师资力量本培训计划将邀请资深电气技术专家作为讲师，他们具有丰富的电气领域工作经验和教学经验，可以为学员提供高质量的培训服务。
成套设备基础知识：179-成套电气(高压开关柜)培训----专业篇
三、开关柜额定值
1.额定电压 额定电压为开关设备所在系统的最高电压上限。标准
值：3.6，7.2，12，24，40.5。 （我们常说的6，10，35，110，220 kV等 是指系统的
标称电压，而不是设备的额定电压）
2.额定绝缘水平 衡量开关设备绝缘水平两个非常重要指标： 额定短时工频耐受电压（1min）和额定雷电冲击耐受电压。
两大文件都提及，可降低其绝缘距离要求，但是具体值是多少？
GB/T是指推荐性国家标准（GB/T），“T”在此读“推”。推荐性国标是指生产、交换、使用等 方面，通过经济手段或市场调节，而自愿采用的国家标准。
耐压参数
《3.6kV ~40.5kV 交流金属封闭开关设备和控制设备》 (DL/T4042007) 5.106 对最小空气间隙的要求:
单纯以空气作为绝缘介质的金属封闭开关设备和控制设网公司十八项电网重大反事故措施》：
12.3.1 设计、 施工的有关要求 12.3.1.1 高压开关柜应优先选择 LSC2 类（具备运行连续性功能）、“五防 ” 功能完备的产品，其外绝缘应满足以下条件： 空气绝缘净距离： ≥125mm（对 12kV），≥300mm（对 40.5kV）； 爬电比距： ≥18mm/kV（对瓷质绝缘）， ≥20mm/kV（对有机绝缘）。 如采用热缩套包裹导体结构， 则该部位必须满足上述空气绝缘浄距离要求； 如开关柜采用复合绝缘或固体绝缘封装等可靠技术，可降低其绝缘距离要求。
额定电压( kV)
3.6 7.2 12 24 40.5
相间和相对地(mm) 75 100 125 180 300
带电体至门(mm) 105 130 155 210 330
以空气和绝缘板组成的复合绝缘作为绝缘介质的金属封闭开关设备和控制设备， 带电体与绝缘板之间的最小空气间隙应满足下述要求:
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
成套开关设备基础知识培训2019年3月1、成套开关设备（或称成套电器）概念成套开关设备（成套电器）是以开关设备为主体的成套配电装置，即制造厂家根据用户对一次接线的要求，将各种一次电器元件以及控制、测量、保护等装置组装在一起而构成的成套配电装置。
成套开关设备可分为：1、低压成套开关设备2、高压开关柜3、SF封闭式组合电器（GIS）64、预装式变电站2、电力系统电力系统是将电源（或发电装置）与用电设备之间经若干输、配电环节连接起来，完成电能的传输与分配。
电力系统主要由五个部分组成：发电厂、输电线路、变电所、配电系统及用户。
由于电厂和用电负荷的分散性，需要将电厂生产的电能经升压变压器升压，再经不同电压等级的输电线送往各个负荷中心，最后经降压变压器降压才到达具体的电能用户。
即是说，发电厂和用户间需经一定的网络连接。
各个发电厂之间也需要这样的网络连接以提高供电的可靠性和经济性。
这样的网络就称为“电力网”。
2、直流电与交流电直流电（英文:Direct Current，简称DC），是指方向和时间不作周期性变化的电流，但电流大小可能不固定，而产生波形。
直流电工作的供用电系统成为直流供电系统。
交流电（英文:AlternatingCurrent，简写AC）是指大小和方向都发生周期性变化的电流，因为周期电流在一个周期内的运行平均值为零，称为交变电流或简称交流电。
交流电工作的供用电系统成为交流供电系统。
3、开关电器的作用开关电器的主要功能是接通和断开电路，主要作用有保护、控制、隔离、接地。
4、电气性能参数额定电压——电力系统或电气设备所允许的最大电压值。
我们讲的额定电压通常指设备的额定电压，是设备在规定的正常使用和性能条件下，能够连续运行的最高电压。
额定电流——在规定的正常使用条件和性能条件下，导体或设备应该能够持续承载的电流的有效值，即导体或设备允许长期通过的最大工作电流。
额定短路开断电流——在额定电压下，断路器或熔断器等具有开断短路电流能力的电器设备，能保证可靠开断的最大电流，称为额定开断电流。
额定短路关合电流——开关电器在合闸时，设备所能承受的短路电流峰值的最大值。
额定短时耐受电流（热稳定电流）——电气设备载流导体在在规定的使用和性能条件下，在规定的时间内，开关在合闸位置能够承载的电流的有效值（这个规定的时间叫额定短路持续时间）。
额定峰值耐受电流（动稳定电流）——电气设备载流导体在在规定的使用和性能条件下，能够承载的额定短时耐受电流第一个大半波的电流峰值。
在该短路电流峰值冲击所产生电动力作用下，电气设备不致损坏。
额定绝缘水平——开关设备工作时能够承受高于额定电压的各种过电压作用，不会导致绝缘损坏。
一般包括额定工频耐受电压和额定冲击耐受电压。
额定工频耐受电压——对设备按相关标准，施加高于其额定电压的工频（50Hz）电压，由此确定的设备所能承受过电压的能力的限值。
额定冲击耐受电压——在额定电压工作条件下，导体或设备发热不超过长期运行允许温度时，所允许通过的最大电流。
5.成套电器的种类（1）、低压成套开关设备按供电系统的要求和使用的场所分：1、一级配电设备动力配电中心（PC），俗称低压柜。
2、二级配电设备动力配电柜和电动机（马达）控制中心（MCC）。
3、末级配电设备动力配电箱、照明配电箱、插座配电箱、电表计量箱等（俗称三箱）。
按结构特征和用途分类：1、固定面板式开关柜如：PGL等2、封闭式开关柜如：GGD、GFB、JYD等。
3、抽出式开关柜如：GCK、MNS、GCS、BLOKSET等。
4、动力、照明配电控制箱如：XL-21（动力箱）、XM（照明箱）、XC（插座箱）、XDD（电表计量箱）等。
（2）、高压成套开关设备按柜体结构可分为：a、半封闭式（或敞开式）高压开关柜如：GG-1A。
b、金属封闭式高压开关柜如：KYN28A-12等。
按柜内整体结构分：a、铠装式高压开关柜如：KYN、KGN系列。
b、间隔式高压开关柜如：JYN系列。
c、箱式高压开关柜如：XGN系列。
按主要元件固定的特点分：a、固定式（G）如：KGNb、移开式（Y）如：KYN28-12按绝缘方式分：a、空气绝缘开关柜：即采用空气（大气）作为柜内绝缘介质的开关柜（AIS）。
b、气体绝缘开关柜：即采用（除大气之外的）惰性气体或干燥空气作为柜内绝缘介质的开关柜。
c、固体绝缘开关柜：即采用固态绝缘物作为绝缘介质的开关柜。
封闭式组合电器（GIS）（3）、SF6采用绝缘性能卓越的六氟化硫气体做绝缘和灭弧介质，三相共箱或分相结构的开关设备。
一般用于66kV及以上电力系统。
（4）、预装式变电站（箱式变电站）用来从高压系统向低压系统或者从低压系统向高压系统输送电能的设备，它包括装在外壳内的变压器、低压和高压开关设备、连接线和辅助设备。
大多安装在公众易于接近的地点。
6、成套电器的应用成套电器广泛应用于发电厂、变电站、工矿企业、高层建筑等各种用电场所，作为接受和分配电能以及对电路进行控制、保护、监测之用。
几乎在各种电压等级的系统中都用到成套电器。
（1）、在低压配电系统中，变配电站低压配电装置采用低压柜，生产车间、建筑物等用电集中的场所采用动力配电柜、电动机控制中心（MCC）和动力照明配电箱。
（2）、6～35KV变配电站中采用高压开关柜。
（3）、66kV及以上电力系统中一般采用GIS。
（4）、城网以及高层建筑越来越多采用预装式变电站。
7、成套电器的基本技术要求7.1 成套电器应具有良好的电气性能、绝缘性能和机械性能，并且动作灵敏，工作可靠性高，能满足动稳定和热稳定的要求。
此外，应能保证设备操作、维护和检修的方便，以及保证操作人员的人身安全。
7.2 对于高压开关柜来说，有明确的“五防”联锁要求：（1）、防止带负荷分、合隔离开关。
（2）、防止误分、误合断路器、负荷开关和接触器。
（3）、防止接地开关处在合闸位置时带接地线关合断路器、负荷开关等。
（4）、防止带电时挂接地线或合接地开关。
（5）、防止误入带电间隔。
7.3 对于低压开关设备的操作，也存在相应的防误联锁关系，以保证正确的操作顺序。
7.4 成套电器外壳的基本作用是防护和支承，应满足下述基本要求：（1）、要求具有足够的机械强度和刚度。
（2）、要求防护等级达到相应的标准。
防护等级一般由产品技术条件而定，用户要求特殊防护等级的情况也屡见不鲜。
7.5 开关柜的绝缘外绝缘——空气间隙及设备的固体绝缘与敞开空气接触的表面。
内绝缘——密闭空间（气体压强不随外界条件变化）的空气间隙及固态绝缘体内部的绝缘。
绝缘距离——绝缘距离是指带电部分与不带电部分之间、带电部分与不同相带电部分之间的安全距离。
绝缘距离包括电气间隙和爬电距离。
电气间隙：具有电位差的两个相邻导电体之间在空气中的最小距离。
爬电距离：具有电位差的两个相邻导电体之间沿绝缘体表面的最短距离。
复合绝缘——把不同绝缘介质组合起来的绝缘方式称为复合绝缘。
根据电气设备使用条件、周围环境和绝缘材料来确定电气设备的电气间隙和爬电距离，这三个因素被称为绝缘配合的三要素。
8、常见成套电器介绍8.1 低压成套开关设备国产低压开关柜全型号由6位汉语拼音字母或数字表示，其含义如下：□□□□—□—□1 2 3 4 5 6第1位：分类代号，即产品名称，P－开启式低压开关柜，G－封闭式低压开关柜；第2位：型式特征，G－固定式，C－抽出式，H－固定和抽出式混合安装；第3位：用途代号，L（或D）－动力用，K－控制用。
这一位也可以作为统一设计标志，如”S”表示森源电气系统；第4位：设计序号；第5位：主电路方案编号；第6位：辅助电路方案编号。
例：GCK－□－□表示封闭、抽出式控制柜GGD－□－□表示封闭、固定式动力柜进口或合资品牌低压开关柜，其型号含义各异，如MNS2.0，其中：M—模件式，N—抽出式，S—开关配电装置，2.0—版本号（设计序号）8.2 动力箱、配电箱系列动力箱、配电箱的型号大多由汉语拼音字母和设计序号组成。
动力配电箱：XL-21。
其中：X—箱，L—动力，21—设计序号。
照明配电箱：XM（R）。
M—照明，X—箱，R—嵌入式或称暗装。
（如后缀数字为设计序号）插座箱：XC。
其中：X—箱，C—插座。
模数化终端配电箱PZ20、PZ30电表计量箱：PZ40、XDD（R）。
其中：X—箱，DD—电表计量，R—嵌入式（暗装）。
控制箱：JXF（R）。
其中：JX本意为接线，F—防尘，R—嵌入式（暗装）。
型号中含有W的一般为户外箱。
配电箱外壳采用金属外壳或塑钢材料外壳。
8.3 高压成套开关设备高压开关柜的型号：国产系列高压开关柜全型号由如下格式表示，其含义如下：□□□□—□/ □—□1 2 3 4 5 6 7第1位：开关柜结构形式， K—铠装式，J—间隔式，X—箱式；第2位：主设备安装方式，G—固定式，Y—移开式（用字母Z表示中置式）；第3位：安装场所，N－户内式，W－户外式；第4位：设计序号；第5位：额定电压（单位kV），有的在这一位后的括号中说明主设备的类型，如用Z表示真空断路器，F表示负荷开关。
第6位：额定电流（单位A）第7位：额定短路开断电流（单位kA）型号中还有增加其他字母断路的情况，如：断路器操动机构：D－电磁式，T－弹簧式；环境代号,TH－湿热带，TA－干热带，G－高海拔，Q－全工况。
尾部加数字代表主回路（一次线）方案编号；例如：KYN28-12（Z）KYN28-12(GZS1-12)型户内金属铠装抽出式开关柜系3~10KV三相交流50Hz单母线及单母线分段系统的成套配电装置。
主要用于发电厂、中小型发电机送电；工矿企事业配电；电力系统二次变电所受电、送电；大型高压电动机起动等。
实行控制、保护、检测之用。
对于环网柜，因其多应用于环网供电方式而得名，型号前有加H的情况，如HXGN□-12。
也可采用上文型号命名方式，如：XGN15-12。
我公司的环网柜型号，分为以下几种：XGN □-12（CB ）/630-20、 XGN □-12（F ）/630-20 、XGN □-12（FR ）/125-31.5型号中：□——设计序号位，CB ——配断路器，F ——配负荷开关，FR ——配负荷开关—熔断器组合电器。
630——负荷开关额定电流（A ），20——额定短时耐受电流（kA ），125——所配熔断器额定电流（A ），31.5——额定短路开断能力（kA ）。
9、高低压成套开关设备发展开关柜的发展大致经历了四个阶段，前期主要解决绝缘问题，后续考虑人身安全，之后研究小型化，现在研究环境友好型。
随着绝缘介质的发展，从早期靠空气（大气）绝缘的AIS ，到SF6气体绝缘的GIS ，再到固体绝缘的SIS ，进而采用环保气体（干燥空气、氮气、混合气体）绝缘的C-GIS 。
高低压成套开关设备的发展趋势，10、母线相序排列11、电工成套装置中导体的颜色11.1 交流三相电路用双芯导线或双根绞线连接的交流电路，采用红黑并行。
