光电转化材料--LED灯
主讲人：范珊 制作人：王春芳 资料查询：赵旭峰 刘振
目录
一、LED灯的工作原理 二、LED灯的发现与发展
三、LED灯的分类
四、LED灯的应用
一
一、LED灯的工作原理
1简单介绍结构 发光二极管简称为LED。由含镓（Ga）、砷（As）、 磷（P）、氮（N）等的化合物制成。 LED灯是一块电致发光的半导体材料芯片，用银胶或 白胶固化到支架上，然后用银线或金线连接芯片和电 路板，四周用环氧树脂密封，起到保护内部芯线的作 用，最后安装外壳，
• 20世纪60年代初发明之初，所用的材料是GaAsP，发红光 （λ p=650nm），在驱动电流为20毫安时，光通量只有千分之几个流 明，相应的光视效能约0.1流明/瓦。 • 70年代中期，引入元素In和N，使LED产生绿光（λ p=555nm），黄光 （λ p=590nm）和橙光（λ p=610nm），光视效能也提高到1流明/瓦。 • 到了80年代初，出现了GaAlAs的LED光源，使得红色LED的光视效能 达到10流明/瓦。 • 90年代初，发红光、黄光的GaAlInP和发绿、蓝光的GaInN两种新材 料的开发成功，使LED的光视效能得到大幅度的提高。 • 在2000年，前者做成的LED在红、橙区（λ p=615nm）的光效达到100 流明/瓦，而后者制成的LED在绿色区域（λ p=530nm）的光视效能可 以达到50流明/瓦。
谢谢观看
四
LED灯的应用
1 交流电源指示灯 该电路只要连接220V/50Hz的交流供电线路，LED就会被点亮，指示电 源接通。限流电阻R的阻值为220V/IF。 2 交流开关指示灯 用LED作白炽灯开关指示灯的电路，当开关断开灯泡熄灭时，电流经R、 LED 和灯泡EL形成回路，LED亮，方便人们在黑暗中找到开关。此时曲 于回路中的电流很小，灯泡是不会亮的。当接通开关时，灯泡被点亮， 而LED则熄灭。 3 交流电源插座指示灯 用双色(共阴极) LED作交流电源插座指示灯的电路。插座的供电由开 关S控制。当红光LED亮时，插座无电;当绿光LED亮时，插座有电。
二
LEቤተ መጻሕፍቲ ባይዱ灯的发现
在1962年发明LED的Nick Holonyak Jr.， 他当时只是美国大厂通用电气公司(General Electric Company，GE，又称为奇异)的一名 普通研究人员，打造出了第一颗红光LED，利 用了半导体PN结发光的原理。而且他还认为未 来能够发出其他波长的光，意味著LED将有很 多种不同的颜色光，未来白炙灯一定会被LED 取代掉。
三
LED灯的分类
普通单色发光二极管 电压控制型发光二极管
高亮度发光二极管
二极管 负阻发光二极管
闪烁发光二极管
红外发光二极管
超高亮度发光二极管
变色发光二极管
•普通单色发光二极管 •普通单色发光二极管具有体积小、工作电压低、工作电流小、发光均匀稳定、响应速度快、寿命长等优 点，可用各种直流、交流、脉冲等电源驱动点亮。它属于电流控制型半导体器件，使用时需串接合适的 限流电阻。 •高亮度单色发光二极管 •高亮度单色发光二极管和超高亮度单色发光二极管使用的半导体材料与普通单色发光二极管不同，所以 发光的强度也不同。 •变色发光二极管 •变色发光二极管是能变换发光颜色的发光二极管。变色发光二极管发光颜色种类可分为双色发光二极管、 三色发光二极管和多色（有红、蓝、绿、白四种颜色）发光二极管。 •闪烁发光二极管 •闪烁发光二极管（BTS）是一种由CMOS集成电路和发光二极管组成的特殊发光器件，可用于报警指示及 欠压、超压指示。 •电压控制型发光二极管 •电压控制型发光二极管（BTV）是将发光二极管和限流电阻集成制作为一体，使用时可直接并接在电源 两端 •红外发光二极管 •红外发光二极管也称红外线发射二极管，它是可以将电能直接转换成红外光（不可见光）并能辐射出去 的发光器件，主要应用于各种光控及遥控发射电路中
• 4 保险管座指示灯 • LED用作工厂设备配电箱保险管座指示灯的电路。当保险管完好时， LED不亮;当保险管熔断时，LED会被点亮，以指示用户是哪一个熔 断器已被烧断，以便更换。这对于用肉眼无法观察好坏的瓷芯式熔 断器来说是非常方便的。 • 5 LED广告招牌灯 • 6 LED单色或者彩色显示屏 • 一般单色显示屏用于显示单行汉字，彩色显示屏用于户外大屏幕电 视。 • 7 LED路灯 • 8 LED汽车信号灯和LED电动车照明灯
2、原理
• LED（Light Emitting Diode），发光二极管，是一种能够 将电能转化为可见光的固态的半导体器件，它可以直接把电转化 为光。LED的心脏是一个半导体的晶片，晶片的一端附在一个支 架上，一端是负极，另一端连接电源的正极，使整个晶片被环氧 树脂封装起来。 • 半导体晶片由两部分组成，一部分是P型半导体，在它里面空 穴占主导地位，另一端是N型半导体，在这边主要是电子。但这 两种半导体连接起来的时候，它们之间就形成一个P-N结。当电 流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区 里电子跟空穴复合，然后就会以光子的形式发出能量，这就是 LED灯发光的原理。而光的波长也就是光的颜色，是由形成P-N结 的材料决定的。 • LED可以直接发出红、黄、蓝、绿、青、橙、紫、白色的光。

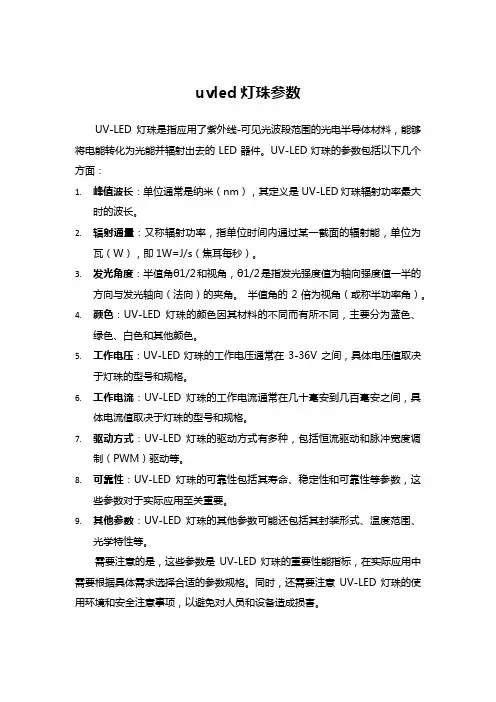

uvled灯珠参数
uvled灯珠参数
UV-LED灯珠是指应用了紫外线-可见光波段范围的光电半导体材料，能够将电能转化为光能并辐射出去的LED器件。
UV-LED灯珠的参数包括以下几个方面：
1.峰值波长：单位通常是纳米（nm），其定义是UV-LED灯珠辐射功率最大
时的波长。
2.辐射通量：又称辐射功率，指单位时间内通过某一截面的辐射能，单位为
瓦（W），即1W=J/s（焦耳每秒）。
3.发光角度：半值角θ1/2和视角，θ1/2是指发光强度值为轴向强度值一半的
方向与发光轴向（法向）的夹角。
半值角的2倍为视角（或称半功率角）。
4.颜色：UV-LED灯珠的颜色因其材料的不同而有所不同，主要分为蓝色、
绿色、白色和其他颜色。
5.工作电压：UV-LED灯珠的工作电压通常在3-36V之间，具体电压值取决
于灯珠的型号和规格。
6.工作电流：UV-LED灯珠的工作电流通常在几十毫安到几百毫安之间，具
体电流值取决于灯珠的型号和规格。
7.驱动方式：UV-LED灯珠的驱动方式有多种，包括恒流驱动和脉冲宽度调
制（PWM）驱动等。
8.可靠性：UV-LED灯珠的可靠性包括其寿命、稳定性和可靠性等参数，这
些参数对于实际应用至关重要。
9.其他参数：UV-LED灯珠的其他参数可能还包括其封装形式、温度范围、
光学特性等。
需要注意的是，这些参数是UV-LED灯珠的重要性能指标，在实际应用中需要根据具体需求选择合适的参数规格。
同时，还需要注意UV-LED灯珠的使用环境和安全注意事项，以避免对人员和设备造成损害。
led灯是什么材料做的
led灯是什么材料做的LED灯是什么材料做的。
LED灯，全称为发光二极管（Light Emitting Diode），是一种半导体发光器件，具有节能、环保、长寿命等优点，因此在照明、显示等领域得到了广泛的应用。
那么，LED灯是由什么材料制成的呢？接下来，我们将从LED灯的结构和制作工艺入手，来解答这个问题。
首先，LED灯的主要材料包括LED芯片、导电极、封装材料和散热材料。
LED芯片是LED灯的核心部件，它通常由氮化镓（GaN）等半导体材料制成。
氮化镓是一种具有直接能隙的半导体材料，具有优异的光电特性，可以实现高效的发光效果。
此外，LED芯片还需要通过金属导电极与外部电路连接，因此在制作过程中需要使用金属材料，如金、银、铜等。
其次，LED灯的封装材料也是至关重要的。
封装材料主要用于保护LED芯片，同时还可以起到散热和光学效果的作用。
常见的LED封装材料包括环氧树脂、硅胶、聚酰亚胺等。
这些材料具有良好的绝缘性能和耐高温性能，可以有效保护LED芯片不受外界环境的影响，并且能够实现光的均匀发光和有效的散热。
此外，LED灯还需要散热材料来保证LED芯片的正常工作温度。
LED芯片在工作过程中会产生一定的热量，如果不能及时散热，就会影响LED灯的亮度和寿命。
因此，LED灯通常会在封装材料的基础上增加散热材料，如铝基板、铜基板、陶瓷基板等。
这些散热材料具有良好的导热性能，可以将LED芯片产生的热量迅速传导和散发出去，保证LED灯的正常工作。
综上所述，LED灯是由LED芯片、导电极、封装材料和散热材料等多种材料组成的。
这些材料在LED灯的制作过程中发挥着各自重要的作用，共同保证LED灯具有优异的光电性能、稳定的工作温度和长久的使用寿命。
随着科技的不断进步，LED灯的材料和制作工艺也在不断创新和完善，相信LED灯会在未来的照明领域发挥越来越重要的作用。
led的半导体
led的半导体LED（Light Emitting Diode）是一种半导体器件，能够将电能转化为光能。
它具有低功耗、高效率、长寿命、快速开关等优点，因此广泛应用于照明、显示、通信、传感等领域。
下面将介绍LED的半导体原理、制造工艺以及应用领域。
半导体原理：LED是一种二极管，由P型半导体和N型半导体组成。
当外加电压施加在LED上时，电子从N型半导体区域向P型半导体区域注入，同时空穴从P型区域向N型区域注入，两者在P-N结附近复合释放出能量，产生光子。
这个过程被称为电致发光，LED的发光色彩和能量大小取决于P-N结材料的选择。
制造工艺：LED的制造工艺主要包括基片制备、外延生长、光刻、薄膜沉积、接触金属化、切割、封装等步骤。
基片制备是LED制造的第一步，常用的基片材料有蓝宝石、硅等。
外延生长通过气相沉积的方法，在基片上沉积一层P型或N型材料。
光刻是通过光刻胶和掩膜，在外延片上形成所需的模式。
薄膜沉积则用于改变材料的光学和电学性质，如增加透明度和反射率等。
接触金属化是为了使电流能均匀地流过整个芯片，提高LED的亮度和效率。
切割是将大面积的外延片切割成小芯片的过程。
最后，LED芯片会通过封装，保护和固定芯片，并将引线与外部电源连接。
LED的应用领域：1. 照明：由于LED的高效率、低功耗和长寿命，LED照明已经成为替代传统照明技术的主流选择。
LED灯泡、LED灯管、LED路灯等产品得到了广泛应用。
2. 显示：LED在平板显示器、电视、手机屏幕等领域被广泛采用。
由于LED的自发光特性和对比度较高，LED显示屏显示效果更为清晰、色彩更为鲜艳。
3. 通信：LED被用于光纤通信中的光源和光接收。
它具有高速调制、小尺寸、低功耗的特点，适用于高速、长距离的数据传输。
4. 传感：LED可以用作光电传感器，用于测量光强度、距离、颜色等参数。
例如，LED被应用在汽车行业的自动驾驶技术中，用于识别障碍物和交通标志。
总结：LED作为一种半导体器件，利用半导体原理将电能转化为光能。
LED工艺概述
LED工艺概述LED（Light Emitting Diode），发光二极管，简称LED,，是一种能够将电能转化为可见光的固态的半导体器件，它可以直接把电转化为光。
LED的心脏是一个半导体的晶片，晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极使整个晶片被环氧树脂封装起来。
半导体晶片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。
但这两种半导体连接起来的时候，它们之间就形成一个“P-N结”。
当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED发光的原理。
而光的波长也就是光的颜色，是由形成P-N结的材料决定的。
它是一种通过控制半导体发光二极管的显示方式，用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。
由于具有容易控制、低压直流驱动、组合后色彩表现丰富、使用寿命长等优点，广泛应用于城市各工程中、大屏幕显示系统。
LED可以作为显示屏，在计算机控制下，显示色彩变化万千的视频和图片。
LED是一种能够将电能转化为可见光的半导体。
LED外延片工艺流程：近十几年来,为了开发蓝色高亮度发光二极管，世界各地相关研究的人员无不全力投入。
而商业化的产品如蓝光及绿光发光二级管LED及激光二级管LD的应用无不说明了III－V族元素所蕴藏的潜能。
在目前商品化LED之材料及其外延技术中，红色及绿色发光二极管之外延技术大多为液相外延成长法为主，而黄色、橙色发光二极管目前仍以气相外延成长法成长磷砷化镓GaAsP材料为主。
一般来说，GaN的成长须要很高的温度来打断NH3之N-H的键解，另外一方面由动力学仿真也得知NH3和MO Gas会进行反应产生没有挥发性的副产物。
LED外延片工艺流程如下：衬底 - 结构设计 - 缓冲层生长 - N型GaN层生长 - 多量子阱发光层生 - P型GaN层生长 - 退火 - 检测（光荧光、X射线） - 外延片外延片- 设计、加工掩模版 - 光刻 - 离子刻蚀 - N型电极（镀膜、退火、刻蚀） - P型电极（镀膜、退火、刻蚀） - 划片 - 芯片分检、分级具体介绍如下： 固定：将单晶硅棒固定在加工台上。

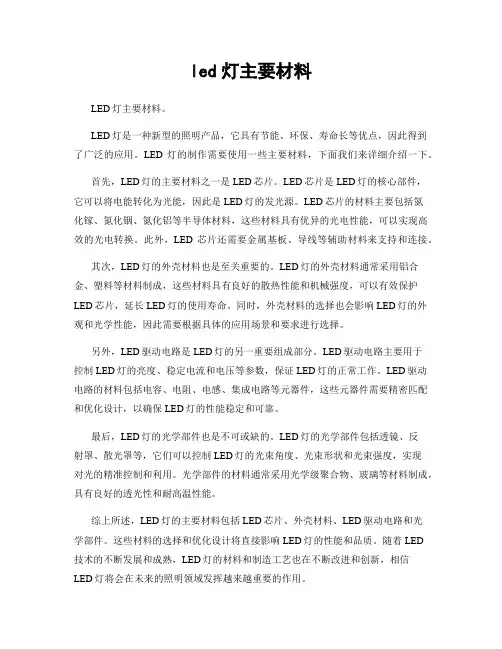

led灯主要材料
led灯主要材料LED灯主要材料。
LED灯是一种新型的照明产品，它具有节能、环保、寿命长等优点，因此得到了广泛的应用。
LED灯的制作需要使用一些主要材料，下面我们来详细介绍一下。
首先，LED灯的主要材料之一是LED芯片。
LED芯片是LED灯的核心部件，它可以将电能转化为光能，因此是LED灯的发光源。
LED芯片的材料主要包括氮化镓、氮化铟、氮化铝等半导体材料，这些材料具有优异的光电性能，可以实现高效的光电转换。
此外，LED芯片还需要金属基板、导线等辅助材料来支持和连接。
其次，LED灯的外壳材料也是至关重要的。
LED灯的外壳材料通常采用铝合金、塑料等材料制成，这些材料具有良好的散热性能和机械强度，可以有效保护LED芯片，延长LED灯的使用寿命。
同时，外壳材料的选择也会影响LED灯的外观和光学性能，因此需要根据具体的应用场景和要求进行选择。
另外，LED驱动电路是LED灯的另一重要组成部分。
LED驱动电路主要用于控制LED灯的亮度、稳定电流和电压等参数，保证LED灯的正常工作。
LED驱动电路的材料包括电容、电阻、电感、集成电路等元器件，这些元器件需要精密匹配和优化设计，以确保LED灯的性能稳定和可靠。
最后，LED灯的光学部件也是不可或缺的。
LED灯的光学部件包括透镜、反射罩、散光罩等，它们可以控制LED灯的光束角度、光束形状和光束强度，实现对光的精准控制和利用。
光学部件的材料通常采用光学级聚合物、玻璃等材料制成，具有良好的透光性和耐高温性能。
综上所述，LED灯的主要材料包括LED芯片、外壳材料、LED驱动电路和光学部件。
这些材料的选择和优化设计将直接影响LED灯的性能和品质。
随着LED技术的不断发展和成熟，LED灯的材料和制造工艺也在不断改进和创新，相信LED灯将会在未来的照明领域发挥越来越重要的作用。
LED_百度百科
汽车尾灯模组可以随意组合成各种汽车尾灯。此外，在汽车仪表板及其他各种照明部分的光源，都可用超高亮度发光灯来担当，所以均在逐步采用LED
LED的发光原理
LED的调光控制
运作参数和效率
LED上拉电阻 LED显示屏控制系统
LED分类LED应用于路灯有先天优势和劣势LED应用的相关产品LED产品“贵”的三大原因
1.国内企业没有核心技术 2.LED应用产品散热难
3.LED应用电源管理LED驱动电源九大性能特点要求LED封装技术介绍LED在各个领域的应用LED产业目前面临的一些问题LED与LED可见光通讯技术LED的重要参数释疑展开
就市场而言，中国加入WTO、北京申奥成功等，成为LED显示屏产业发展的新契机。国内LED显示屏市场保持持续增长，目前在国内市场上，国产LED显示屏的市场占有率近95%。国际上LED显示屏的市场容量预计以每年30%的速度在增长。
LED显示屏的主要制造厂商集中在日本、北美等地，我国LED制造厂商出口的份额在其中微不足道。据不完全统计，世界上目前至少有150家厂商生产全彩屏，其中产品齐全，规模较大的公司约有30家左右。
（6）家用室内照明的LED产品越来受人欢迎，LED筒灯，LED天花灯，LED日光灯，LED光纤灯已悄悄地进入家庭！
编辑本段LED优点
LED的内在特征决定了它具有很多优点，诸如：
一、体积小
LED基本上是一块很小的晶片被封装在环氧树脂里面，所以它非常小，非常轻。
二、耗电量低
LED耗电相当低，直流驱动，超低功耗（单管0.03-0.06瓦），电光功率转换接近100%。一般来说LED的工作电压是2-3.6V，工作电流是0.02-0.03A；这就是说，它消耗的电能不超过0.1W，相同照明效果比传统光源节能80%以上。
led效率 电光
led效率电光LED（Light Emitting Diode）是一种半导体发光器件，也是一种高效的光电转换器件。
它具有高亮度、低功耗、长寿命、抗冲击、快速响应等特点，因此在照明、显示、通信等领域得到了广泛应用。
LED的高效率体现在多个方面。
首先，LED的光电转换效率非常高。
它通过电流驱动，将电能转换为光能，而不像传统的照明灯具那样产生大量的热能。
LED的光电转换效率可以达到30%以上，远远高于传统的白炽灯和荧光灯。
这意味着LED可以更有效地利用电能，减少能源的浪费。
LED的光效（lm/W）也非常高。
光效是衡量光源能量利用效率的指标，它表示每瓦电能转化为光能的亮度。
LED的光效可以达到100lm/W以上，而传统的白炽灯和荧光灯的光效分别只有10-20lm/W 和50-70lm/W。
因此，相同亮度的照明，LED所消耗的电能要远远低于传统的灯具，从而实现了节能和减排的目标。
LED的高效率还体现在其长寿命上。
一般情况下，LED的使用寿命可以达到5万小时以上，甚至更长。
而传统的白炽灯和荧光灯的寿命通常只有数千小时。
LED的长寿命不仅减少了更换灯具的频率和维修成本，还减少了对环境的污染。
此外，LED的快速响应特性使其非常适合于需要频繁开关的场合，如信号灯和屏幕显示。
除了照明领域，LED在显示和通信领域也有着广泛应用。
LED显示屏具有高对比度、快速响应、可视角度大等优点，被广泛用于室内外广告、舞台演出等场合。
LED还可以作为通信光源，用于光纤通信和无线通信中的光源模块，其高亮度和快速响应特性使得数据传输更加稳定和高效。
值得一提的是，虽然LED的效率非常高，但其价格相对较高。
这主要是因为LED的制造过程相对复杂，需要使用昂贵的半导体材料，并且要经过多道工序的加工。
然而，随着技术的进步和规模效应的发挥，LED的价格正在逐渐下降，相信未来LED的高效率将会更加普及。
LED以其高亮度、低功耗、长寿命、抗冲击、快速响应等特点成为一种高效的光电转换器件。
中小学优质课件发光二极管LED课件
分析市场上LED产品的差异化特点，探讨产品创新对市场竞争的 影响。
未来发展趋势预测及挑战应对
01
02
03
04
技术发展趋势
预测未来LED技术的发展方向， 如更高效、更环保、更智能等。
市场拓展方向
探讨LED产品在照明、显示、 背光等领域的应用拓展情况。
产业链整合与优化
分析产业链上下游企业的整合 趋势，以及如何通过优化产业
背光领域
LED背光技术已广泛应用于液晶电视、 电脑显示器等电子产品中，提高了显示 效果和节能性能。
其他应用领域
医疗美容
LED光疗仪、LED面膜等产品在医疗 美容领域得到了广泛应用。
科研实验
LED作为光源在科研实验领域也有广 泛应用，如光谱分析、光化学反应等。
植物生长灯
LED植物生长灯能够模拟自然光，促 进植物生长，已广泛应用于农业领域。
03 发光二极管LED 应用领域
指示灯与照明领域
交通信号灯
LED作为交通信号灯的光 源，具有高亮度、长寿命、 低能耗等优点。
汽车照明
LED在汽车照明领域应用 广泛，如车头大灯、雾灯、 刹车灯等。
室内外照明
LED灯具已广泛应用于家 庭、商场、办公室等室内 外照明场所。
显示屏与背光领域
显示屏
LED显示屏具有高亮度、高对比度、 长寿命等优点，已广泛应用于户外广 告、体育场馆等领域。
链提升产业竞争力。
挑战与应对策略
针对产业发展过程中可能遇到 的挑战，提出相应的应对策略
和建议。
THANKS
感谢观看
03
2. 发光二极管除了作为指示灯和显示屏外，还有哪些其他应用？可以 引导学生了解其在照明、装饰等领域的应用。
led变光灯原理
led变光灯原理
LED变光灯是利用LED发光器件的特性，结合电子技术和光
学技术，实现光源的变化和调节的一种照明装置。
其原理主要包括以下几个方面：
1.光电转换原理：LED（Light Emitting Diode）即发光二极管，它是一种能够将电能转化为光能的半导体器件。
通过施加电压，将电子和空穴注入到半导体P-N 结结构中，当电子与空穴再
结合时，就会放出光子，产生可见光。
不同材料的LED的发
光颜色和亮度也不同。
2.电路设计原理：LED变光灯的电路设计采用了控制芯片，通过对控制芯片的编程，可以调节电路的工作状态来控制LED
的亮度、颜色和闪烁频率。
在电路中，一个或多个发光二极管通过电流控制器来控制电流的大小，从而实现亮度的调节。
3.光学设计原理：通过光学设计来控制和调节LED发出的光线。
在LED变光灯中通常采用了反射罩、透镜和漫反射材料
等光学器件来对光线进行聚光、扩散或者散射，从而实现不同的照明效果。
4.能量传输原理：LED变光灯通常需要接入电源才能工作。
电源将交流电转换为直流电并提供给电路中的LED。
这样LED
才能发光。
同时，由于LED本身是一种能效较高的照明装置，相对于传统的白炽灯和荧光灯，LED变光灯在能量传输方面
还具有更高的效率和更低的能耗。
通过以上的原理，LED变光灯可以实现亮度的调节、颜色的
变化和灯光的闪烁等效果。
在实际应用中，LED变光灯已经
广泛应用于家居照明、商业照明、舞台灯光和室外照明等领域，为人们带来了更舒适、美观和节能的照明体验。
LED节能灯的工作原理及原理图
LED节能灯的工作原理及原理图LED节能灯是一种高效、节能的照明设备，其工作原理基于LED（Light Emitting Diode）发光二极管技术。
LED节能灯通过将电能转化为光能来发出可见光，相比传统的白炽灯和荧光灯，LED节能灯具有更高的能效和更长的使用寿命。
1. 工作原理LED节能灯的工作原理是基于半导体材料的光电效应。
LED芯片中的半导体材料经过电流的作用下，电子和空穴在P-N结附近复合，产生能量释放出光子，从而发出光线。
LED芯片中的半导体材料通常是砷化镓（GaAs）、砷化铝镓（AlGaAs）等。
LED节能灯的核心部件是LED芯片，LED芯片由多个发光二极管组成。
发光二极管由两个半导体材料构成，其中一个为P型半导体，另一个为N型半导体，两者之间形成P-N结。
当外加正向电压时，电子从N型半导体向P型半导体流动，空穴从P型半导体向N型半导体流动，电子和空穴在P-N结附近复合时释放出光子，从而产生可见光。
2. 原理图LED节能灯的原理图主要包括电源电路、驱动电路和LED芯片。
下面是一种常见的LED节能灯的原理图示例：电源电路：LED节能灯需要一个稳定的直流电源来提供电能。
电源电路主要由交流电输入端、整流电路和滤波电路组成。
交流电输入端接收来自电网的交流电，经过整流电路将交流电转换为直流电，然后通过滤波电路去除电流中的杂波，最终得到稳定的直流电。
驱动电路：LED节能灯的驱动电路主要用于控制LED芯片的电流和电压，以确保LED芯片正常工作。
驱动电路普通由恒流驱动电路和恒压驱动电路组成。
恒流驱动电路可以保持LED芯片的电流恒定，避免电流过大或者过小而导致LED芯片损坏。
恒压驱动电路可以保持LED芯片的电压恒定，避免电压过高或者过低而影响LED芯片的亮度和寿命。
LED芯片：LED节能灯中的LED芯片是发光二极管，由多个发光二极管组成。
LED芯片的数量和罗列方式决定了LED节能灯的亮度和光照分布。
LED芯片通常由金属基板、P型半导体、N型半导体和透明封装材料组成。
