液压连接-五种管接头系统
液压管接头标准
液压管接头标准一、卡套式管接头的装配（一）预装①卡套式管接头的预装的最重要的环节，直接影响到密封的可靠性。
一般需要专用的预器。
管径小的接头可以在台钳上进行预装。
具体做法是，用一个接头作为母体，将螺母、卡套压紧到管子上可。
主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。
笔者发现，即使是同一厂家一批货，这几种接头体上锥形孔的深度往往不相同，结果就造成了泄漏，而此问题往往被忽视。
正确的做法是，管子一端用什么样的接头体连接，对应的连接端则用相同类型的接头预装，这样能最大限度地避免出现泄漏问题。
②管子端面应平齐。
管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再使用。
③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。
④预装力不宜太大使卡套的内刃刚好嵌入管子外壁，卡套不应有明显变形。
在进行管路连接时，再按规定的拧紧力装配。
ф6-1卡套的拧紧力为64-1 15n、16фmmr259n、ф18mm 的为450n。
如果在预装时卡套变形严重，会失去密封作用。
（二）.禁止加入密封胶等填料。
有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阴尼孔堵塞等故障。
（三）.连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸力。
（四）.连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。
（五）.连接管路时，应一次性好，避免多次拆卸，否则也会使密封性能变差。
二、卡套式管接头安装（１）按第9章要求对需要酸洗的管子应先酸洗处理；（２）按需要长度用锯床或专用切管机等机具切断管子，绝对不允许用溶断（如火焰切割）或砂轮切割；除去管端内外圆毛刺、金属切屑及污垢；除去管接头的防锈剂及污垢；同时还要保证管子圆度；（３）将螺母、卡套先后套入管子，卡套前端刃口（小径端）距管子口至少3mm，然后将管子插入接头体内锥孔，顶到为止；（４）慢慢拧紧螺母，同时转动管子直至不动时，再拧紧螺母2/3～4/3圈；（５）拆开检查卡套是否已切入管子，位置是否正确。
液压管接头
液压管接头液压管接头是液压系统中，连接高压油管与高压油管之间的部件。
液压管接头又可分为液压软管、高压球阀、快速接头、卡套式管接头、焊接式管接头、高压软管、过渡式管接头、卡套式管接头、三通式管接头、非标式管接头、扩口式管接头、直角式管接头、旋转式管接头、快速接头、不锈钢管接头、铜接头。
目录液压管接头和一般管接头的差别液压管快速管接头原理管路正式安装管路清洗液压管接头标准液压管接头和一般管接头的差别的最显著的区分的就是液压的压力是大的惊人的，液压油管蓦地爆裂油的冲击力是很大的。
不能用一般的替换专用的接头，由于液压的都是可以承受很大压力的，一般的最多0.5个气压就已经快不行了。
液压管快速管接头原理快换接头，一种是带单向阀、一种是不带单向阀的。
带单向阀的应用，单向阀端与气源相连，当断开时单向阀自动关闭，接通时活动端顶针把单向阀打开。
自锁是利用钢球嵌入沟槽内，同时由“圆锥———圆柱”套筒把钢球锁住。
管路正式安装清洗后的管路应尽快正式安装并充脂（1）将全部管路按打印的搭配记号逐段连接；（2）按第4章方法紧固全部管接头，注意要放入原先拆下的o型圈；（3）全部配管的固定应坚固，不能松动；（4）全部给油管可留待充脂后再同调配器出油口及润滑点连接。
液压管接头—螺纹标准二一.螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：1）三角形螺纹2）梯形螺纹3）矩形螺纹4）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种,右旋不标注，左旋加LH，如M24×1.5LH；5.按用途不同分有：米制一般螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制一般螺纹1.米制一般螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2.米制一般螺纹按螺距分粗牙一般螺纹和细牙一般螺纹两种；2.1.粗牙一般螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必需标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

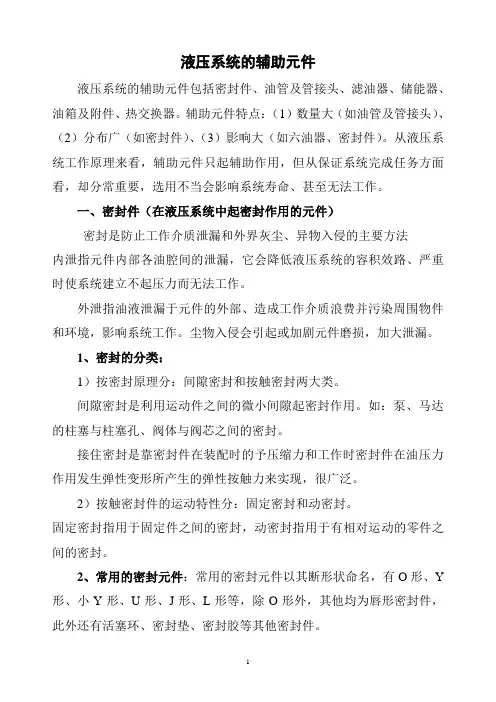

液压系统的辅助元件
液压系统的辅助元件液压系统的辅助元件包括密封件、油管及管接头、滤油器、储能器、油箱及附件、热交换器。
辅助元件特点：（1）数量大（如油管及管接头）、（2）分布广（如密封件）、（3）影响大（如六油器、密封件）。
从液压系统工作原理来看，辅助元件只起辅助作用，但从保证系统完成任务方面看，却分常重要，选用不当会影响系统寿命、甚至无法工作。
一、密封件（在液压系统中起密封作用的元件）密封是防止工作介质泄漏和外界灰尘、异物入侵的主要方法内泄指元件内部各油腔间的泄漏，它会降低液压系统的容积效路、严重时使系统建立不起压力而无法工作。
外泄指油液泄漏于元件的外部、造成工作介质浪费并污染周围物件和环境，影响系统工作。
尘物入侵会引起或加剧元件磨损，加大泄漏。
1、密封的分类：1）按密封原理分：间隙密封和按触密封两大类。
间隙密封是利用运动件之间的微小间隙起密封作用。
如：泵、马达的柱塞与柱塞孔、阀体与阀芯之间的密封。
接住密封是靠密封件在装配时的予压缩力和工作时密封件在油压力作用发生弹性变形所产生的弹性按触力来实现，很广泛。
2）按触密封件的运动特性分：固定密封和动密封。
固定密封指用于固定件之间的密封，动密封指用于有相对运动的零件之间的密封。
2、常用的密封元件：常用的密封元件以其断形状命名，有O形、Y 形、小Y形、U形、J形、L形等，除O形外，其他均为唇形密封件，此外还有活塞环、密封垫、密封胶等其他密封件。
二、油管及管接头油管用来保证液压系统工作液体的循环和能量的传输，管接头把油与油管或油管与油管连接起来，构成管路系统。
它们应有足够的强度、良好的密封性、小的压力损失及拆装方便。
1、油管的种类（按材料分类）1）无缝钢管：耐油性、抗腐蚀交好，抗高压、变形小，应用于中高压系统。
有冷拔、热轧两种。
2）橡胶软管：分低压软管和高压软管（加有钢丝编制层350-400kg/cm）。
能吸收液压系统的冲击和振动，装配方便。
3）紫铜管：管壁光滑、阻力小，只适用于中、低压系统油路（小于50 kg/cm），通常只限于做仪表和控制装置的油管。
『图解』液压管接头的种类和选用解读
『图解』液压管接头的种类和选用管接头是油管与油管、油管与液压元件之间的可拆式连接件，它应满足装拆方便、连接牢靠、密封可靠、外形尺寸小、通油能力大、压力损失小、加工工艺性好等要求。
按油管与管接头的连接方式，管接头主要有焊接式、卡套式、扩口式、扣压式等形式；每种形式的管接头中，按接头的通路数量和方向分有直通、直角、三通等类型；与机体的连接方式有螺纹连接、法兰连接等方式。
此外，还有一些满足特殊用途的管接头。
1. 焊接式管接头图 6.1所示为焊接式直通管接头，主要由接头体 4、螺母2和接管 l 组成，在接头体和接管之间用o形密封圈 3密封。
当接头体拧入机体时，采用金属垫圈或组合垫圈 5实现端面密封。
接管与管路系统中的钢管用焊接连接。
焊接式管接头连接牢固、密封可靠，缺点是装配时需焊接，因而必须采用厚壁钢管，且焊接工作量大。
2. 卡套式管接头图 6.2所示为卡套式管接头结构。
这种管接头主要包括具有24°锥形孔的接头体4，带有尖锐内刃的卡套2，起压紧作用的压紧螺母3三个元件。
旋紧螺母3时，卡套2被推进24°锥孔，并随之变形，使卡套与接头体内锥面形成球面接触密封；同时，卡套的内刃口嵌入油管l的外壁，在外壁上压出一个环形凹槽，从而起到可靠的密封作用。
卡套式管接头具有结构简单、性能良好、质量轻、体积小、使用方便、不用焊接、钢管轴向尺寸要求不严等优点，且抗振性能好，工作压力可达31.5MPa，是液压系统中较为理想的管路连接件。
3. 锥密封焊接式管接头图 6.3所示为锥密封焊接式管接头结构。
这种管接头主要由接头体 2、螺母4和接管5组成，除具有焊接式管接头的优点外，由于它的o形密封圈装在接管5的24°锥体上，使密封有调节的可能，密封更可靠。
工作压力为 34.5MPa，工作温度为－25℃～80℃。
这种管接头的使用越来越多。
4. 扩口式管接头图 6.4所示是扩口式管接头结构。
这种管接头有A型和B型两种结构形式：A型由具有74°外锥面的管接头体1、起压紧作用的螺母2和带有60°内锥孔的管套 3组成；B型由具有90°外锥的接头体l和带有90°内锥孔的螺母2组成。
常规液压接头种类
一、接头种类1、NPTF锥螺纹接头说明：这是一种干密封螺纹;是用于输送燃油的国内锥管螺纹，既可用于外螺纹端接头，也可用于内螺纹端接头。
NPTF外螺纹可与NPTF、NPSF或NPSM内螺纹配合。
NPTF管接头与BSPT管接头类似但不可互相换，大多数尺寸螺纹的螺距不同併且牙型角是60°，而BSPT螺纹的牙型角是55°。
2、JIC37°锥角内螺纹接头说明：37°锥角(JIC)汽车工程师协会(SAE)规定37°锥角或锥座可用于高压液压管路。
这类管接头通常称为JIC管接头。
JIC外螺纹是直纹只能和JIC内螺纹配合，JIC外螺纹是直螺纹，并具有37°锥座面，JIC内螺纹也是直螺纹，并具有37°锥座面。
其密封在37°锥座面处形成，某些尺寸的螺纹与SAE45°锥角螺纹相同，应仔细测量锥角以进行区分。
3、SAE 45°锥角外螺纹接头说明：SAE(45°锥角)这是用于具有45°锥角或锥座的管接头的术语。
软铜管通常採用这种接头，因为该材料易于加工成45°角。
这种管接头适用于低压应用场合-例如用于燃油管路和制冷管路。
SAE 45°锥角外螺纹只能和SAE 45°锥角内螺纹配合。
SAE外螺纹是直螺纹并具有45°锥座面。
而SAE内螺纹也是直螺纹，并具有45°锥座面。
其密封在45°锥座面处形成。
某些尺寸的螺纹与SEA 37°锥角螺纹相同。
应仔细测量锥角以进行区行。
4、O形圈端面密封外螺纹接头说明：O形圈端密封外螺纹只能和O形圈端面密封内螺纹配合，外螺纹是直螺纹带O形圈;内螺纹是直螺纹带密封端面，外螺纹在O形圈处密封，而内螺纹在密封端面处密封。
5、O形圏法兰-SAE J518说明：SAE J518SAE 61型和62型四螺栓分离式法兰通常在世界范围内广泛应用于连接泵与马达。
液压系统油管路的安装工艺要求
液压系统油管路的安装工艺要求一、卡套式管接头的装配（一）.预装①卡套式管接头的预装的最重要的环节，直接影响到密封的可靠性。
一般需要专用的预器。
管径小的接头可以在台钳上进行预装。
具体做法是，用一个接头作为母体，将螺母、卡套压紧到管子上可。
主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。
笔者发现，即使是同一厂家一批货，这几种接头体上锥形孔的深度往往不相同，结果就造成了泄漏，而此问题往往被忽视。
正确的做法是，管子一端用什么样的接头体连接，对应的连接端则用相同类型的接头预装，这样能最大限度地避免出现泄漏问题。
②管子端面应平齐。
管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再使用。
③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。
④预装力不宜太大使卡套的内刃刚好嵌入管子外壁，卡套不应有明显变形。
在进行管路连接时，再按规定的拧紧力装配。
ф6-1卡套的拧紧力为64-1 15n、16фmmr 259n、ф18mm 的为450n。
如果在预装时卡套变形严重，会失去密封作用。
（二）.禁止加入密封胶等填料。
有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阴尼孔堵塞等故障。
（三）.连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸力。
（四）.连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。
（五）.连接管路时，应一次性好，避免多次拆卸，否则也会使密封性能变差。
卡套式管接头安装（１）按第9章要求对需要酸洗的管子应先酸洗处理；（２）按需要长度用锯床或专用切管机等机具切断管子，绝对不允许用溶断（如火焰切割）或砂轮切割；除去管端内外圆毛刺、金属切屑及污垢；除去管接头的防锈剂及污垢；同时还要保证管子圆度；（３）将螺母、卡套先后套入管子，卡套前端刃口（小径端）距管子口至少3mm，然后将管子插入接头体内锥孔，顶到为止；（４）慢慢拧紧螺母，同时转动管子直至不动时，再拧紧螺母2/3～4/3圈；（５）拆开检查卡套是否已切入管子，位置是否正确。
常规液压接头种类
一、接头种类1、NPTF锥螺纹接头说明：这是一种干密封螺纹;是用于输送燃油的国内锥管螺纹，既可用于外螺纹端接头，也可用于内螺纹端接头。
NPTF外螺纹可与NPTF、NPSF或NPSM内螺纹配合。
NPTF管接头与BSPT管接头类似但不可互相换，大多数尺寸螺纹的螺距不同併且牙型角是60°，而BSPT螺纹的牙型角是55°。
2、JIC37°锥角内螺纹接头说明：37°锥角(JIC)汽车工程师协会(SAE)规定37°锥角或锥座可用于高压液压管路。
这类管接头通常称为JIC管接头。
JIC外螺纹是直纹只能和JIC内螺纹配合，JIC外螺纹是直螺纹，并具有37°锥座面，JIC内螺纹也是直螺纹，并具有37°锥座面。
其密封在37°锥座面处形成，某些尺寸的螺纹与SAE45°锥角螺纹相同，应仔细测量锥角以进行区分。
3、SAE 45°锥角外螺纹接头说明：SAE(45°锥角)这是用于具有45°锥角或锥座的管接头的术语。
软铜管通常採用这种接头，因为该材料易于加工成45°角。
这种管接头适用于低压应用场合-例如用于燃油管路和制冷管路。
SAE 45°锥角外螺纹只能和SAE 45°锥角内螺纹配合。
SAE外螺纹是直螺纹并具有45°锥座面。
而SAE内螺纹也是直螺纹，并具有45°锥座面。
其密封在45°锥座面处形成。
某些尺寸的螺纹与SEA 37°锥角螺纹相同。
应仔细测量锥角以进行区行。
4、O形圈端面密封外螺纹接头说明：O形圈端密封外螺纹只能和O形圈端面密封内螺纹配合，外螺纹是直螺纹带O形圈;内螺纹是直螺纹带密封端面，外螺纹在O形圈处密封，而内螺纹在密封端面处密封。
5、O形圏法兰-SAE J518说明：SAE J518SAE 61型和62型四螺栓分离式法兰通常在世界范围内广泛应用于连接泵与马达。
常用液压管路连接方式介绍和比较
常用液压管路连接方式介绍和比较转载▼常用的液压管路连接方式包括：卡套接头连接、JIC37度接头连接、尾端成型连接（Walform）、承插焊接连接、对焊连接和GS非焊接法兰系统连接。
1. 卡套接头连接 - 压力范围：250 – 800 Bar；适用钢管尺寸范围：4 – 42 mm；适用材料：碳钢和不锈钢。
卡套式管接头由三部分组成：接头体、卡套、螺母。
当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，形成有效密封。
优点：应用广泛成熟；零部件相对低价位；无需特殊机器。
缺点：仅适用于42mm以下的管路连接；不适用于薄壁管；安装时需要较大的安装空间和扭矩；不适用于高安全要求的工况；不能用于强烈振动、冲击和脉冲的工况。
2. JIC37度接头连接 - 压力范围：420 Bar（250 Bar，100 Bar）；适用钢管尺寸范围：6 –38 mm；适用材料：碳钢、不锈钢、黄铜、铜合金等。
JIC37度接头连接由三部分组成：接头体、衬套、螺母。
当衬套和螺母套入钢管后，用扩口设备在钢管管端扩口成型，再将接头体与螺母旋紧，通过锥面接触面刚性密封和O型圈密封。
优点：应用广泛成熟；适用材料范围广；安装简单方便；可重复拆装。
缺点：仅适用于38mm以下的管路连接；公称压力低（DNV标准除外）；不适用于厚壁管；需要扩口设备尾端成型。
3. 尾端成型连接（Walform） - 压力范围：250 – 800 Bar；适用钢管尺寸范围：4 – 42 mm；适用材料：碳钢、不锈钢、铜合金等。
Walform连接是卡套接头连接替代连接方式。
将母套入钢管后，用成型设备在钢管管端自动挤压成型，装入密封圈后，再将接头体与螺母旋紧，通过接头体和成型面的刚性密封以及密封圈密封。
优点：低扭矩且安全的安装；制作过程快速简单；技术先进无泄漏；可重复拆装。
缺点：仅适用于42mm以下的管路连接；需要成型设备尾端成型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压连接-五种管接头系统目前有五种管接头系统通常用於液压连接，这五种管接头系统按地理位置或按国家划分为：北美标准NPTF说明：这是一种乾密封螺纹；是用於输送燃油的国内锥管螺纹，既可用於外螺纹端接头，也可用於内螺纹端接头。
NPTF 外螺纹可与NPTF、NPSF或NPSM内螺纹配合。
NPTF管接头与BSPT管接头类似但不可互相换，大多数尺寸螺纹的螺距不同并且牙型角是60°，而BSPT螺纹的牙型角是55°。
JIC37°锥角内螺纹接头说明：37°锥角（JIC）汽车工程师协会（SAE）规定37°锥角或锥座可用於高压液压管路。
这类管接头通常称为JIC管接头。
JIC外螺纹是直纹只能和JIC内螺纹配合，JIC外螺纹是直螺纹，并具有37°锥座面，JIC内螺纹也是直螺纹，并具有37°锥座面。
其密封在37°锥座面处形成，某些尺寸的螺纹与SAE45°锥角螺纹相同，应仔细测量锥角以进行区分。
SAE 45°锥角外螺纹接头说明：SAE（45°锥角）这是用於具有45°锥角或锥座的管接头的术语。
软铜管通常采用这种接头，因为该材料易於加工成45°角。
这种管接头适用於低压应用场合-例如用於燃油管路和制冷管路。
SAE 45°锥角外螺纹只能和SAE 45°锥角内螺纹配合。
SAE外螺纹是直螺纹并具有45°锥座面。
而SAE内螺纹也是直螺纹，并具有45°锥座面。
其密封在45°锥座面处形成。
某些尺寸的螺纹与SEA 37°锥角螺纹相同。
应仔细测量锥角以进行区行。
O形圈端面密封外螺纹接头说明： O形圈端密封外螺纹只能和O形圈端面密封内螺纹配合，外螺纹是直螺纹带O形圈；内螺纹是直螺纹带密封端面，外螺纹在O形圈处密封，而内螺纹在密封端面处密封。
O形圏法兰－SAE J518说明：SAE J518SAE 61型和62型四螺栓分离式法兰通常在世界范围内广泛应用於连接泵与马达。
此处有三种例外情况；1. 倍乘系数-10，不是SAE标准尺寸，但在北美以外地区却应用很普遍2. 卡特彼勒式法兰，具有一个较厚的法兰头（表中尺寸＂C＂），其外径与SAE 62型法兰外径一样大。
3. Poclain法兰，其与SAE法兰根本不同。
公称法兰尺寸61型（FL）62型（FL）卡特彼勒式（FLC）法兰外径A B C法兰外径A B C法兰外径A B C1/2 5/83/411 1/41 1/222 1/233 1/245O形圈平面密封固定型外螺纹接头说明：当外螺纹接头上O形圈与内螺纹接头上的平面接触时形成密封，在液压系统可以使用弹性体密封来控制泄漏，并且在防泄漏功能极为重要的情况下，可采用这一类管接头。
压套式管接头说明：压套式固定型外螺纹接头只能与压套式内螺纹螺母及压套配合。
外螺纹接头是直螺纹带24°锥座。
内螺纹头是直螺纹并带有作为密封面的压套。
其密封在压套与外螺纹接头的24°锥座之间、压套与内螺纹接头的内管之间形成。
英国标准SAE倒锥面接头认为所有国外螺纹均为公制的，这是一个误解。
通常不是这样，有两种常用的螺纹形式-公制螺纹和惠氏标准螺纹（BSP）。
英国标准直管（BSP）螺纹，也叫惠氏标准螺纹。
它既可以是直螺纹（BSPP），也可以是锥螺纹（BSPT），均带有倒锥面。
其法兰与SAE61型或62型法兰类似（-10*除外）。
端口连接通常通过BSPP螺纹。
其密封采用软金属密封环。
BSPP（直）外螺纹可以与BSPP（直）内螺纹或内螺纹端口配合。
BSPP外螺纹是直螺纹并带30°锥座。
BSPP内螺纹也是直螺纹并带30°锥座。
内螺纹端口是直螺纹并带密封端面。
端口处的密封通过外螺纹接头上的O形圏或软金属垫圏形成。
BSPP（直螺纹）接头与NPSM接头类似但不可互换。
其大多数尺寸螺纹的螺距不同，螺纹牙型角是55°，而NPSM螺纹牙型角是60°（-10是非SAE规格的法兰）英国标准直管螺纹(BSP)说明：英国标准直管（BSP）螺纹，也叫惠氏标准螺纹。
它既可以是直螺纹（BSPP），也可以是锥螺纹（BSPT），均带有倒锥面。
其法兰与SAE61型或62型法兰类似（-10*除外）。
端口连接通常通过BSPP螺纹。
其密封采用软金属密封环。
BSPP（直）外螺纹可以与BSPP（直）内螺纹或内螺纹端口配合。
BSPP 外螺纹是直螺纹并带30°锥座。
BSPP内螺纹也是直螺纹并带30°锥座。
内螺纹端口是直螺纹并带密封端面。
端口处的密封通过外螺纹接头上的O形圏或软金属垫圏形成。
BSPP（直螺纹）接头与NPSM接头类似但不可互换。
其大多数尺寸螺纹的螺距不同，螺纹牙型角是55°，而NPSM螺纹牙型角是60°（-10是非SAE规格的法兰）英国标准锥管螺纹(BSPT)说明：BSPT（锥）外螺纹可以与BSPT（锥）内螺纹或BSPP（直）内螺纹配合。
BSPT外螺纹是锥螺纹。
当其与BSPT（锥）内螺纹或BSPP（直）内螺纹端口配合时，在螺纹处形成密封。
BSPT接头与NPTF接头近似但不可互换。
其大多数螺纹的螺距不同，螺纹牙型角为55°，而NPSM 螺纹牙型角是60°法国标准法国GAZ是常用的管接头。
这种接头是公制螺纹并带24°锥座。
与德国DIN管接头类似，但其螺纹在些尺寸上有所不同。
虽然二者都是公制螺纹，但是法国所有规格的管接头均采用细牙螺纹，而德国DIN管接头尺寸较大，采用粗牙螺纹。
大多数端口连接均为法兰连接。
法国标准法兰与SAE 和hellip标准法兰不同；其法兰端面有一个突起的凸台。
这种法兰叫作Poclain型法兰。
[1] GAZ24°[2] GAZ Poclain24°法兰德国标准德国DIN（德国工业标准）是常用的管接头。
所谓的公制管接头通常是指DIN管接头。
其法兰为标准的61型或62型法兰（-10除外）。
DIN 24°锥球头螺纹说明：DIN24°锥球头可以与图示的三种内螺纹相配合。
外螺纹接头为球头公制直螺纹具有24°锥座和一个球头沉孔，该孔与所用的管接头的内管外径相配，与外螺纹相配的内螺纹包括带O形圈，公制管接头的24°锥球头内螺纹，或通用24°或60°锥球头内螺纹等。
DIN 60°锥球头螺纹说明：DIN60°锥球头外螺纹接头只能与通用24°或60°锥球头内螺纹接头配合。
外螺纹为公制直螺纹并带60°锥座。
内螺纹为公制直螺纹并带通用24°和60°锥座。
当使用锥座角量规测量锥角时，应使用30°锥角量规。
（使用锥座角量规沿接头中心线进行测量。
）DIN 3852，A型和B型管接头（直螺纹）说明：DIN3852 A型和B型外螺纹管接头可以与下图所示的DIN内螺纹管接头配合。
A型和B型外螺纹及内螺纹管接头均为直螺纹。
图1是指公制直螺纹，而图2是指惠氏标准直螺纹。
当密封圏（A型）或密封面（B型）与内螺纹端口的密封面配合时形成密封。
DIN3852 A型和B型管接头有两种类型；轻型（L）系列和重型（S）系列。
DIN 3852 C型公制和惠氏标准锥螺纹接头说明：DIN 3852 C型管接头既可以是公制螺纹﹐也可以是惠氏英制螺纹。
外螺纹只能与图示的内螺纹配合。
内、外管接头均为锥螺纹。
表1是指公制锥螺纹﹐而表2是指惠氏标准锥螺纹。
密封在螺纹处形成。
DIN 3852 C型管接头有三种系列：超轻型系列(LL)，轻型系列(L)和重型系列(S)。
公制压套式管接头总成说明﹕公制压套式管头总成由连接在外接头上的三个部件组成。
这三个部件分别是：管芯﹐压套和公制螺母。
螺母装配在管芯上﹐然後再装配压套(见图) 。
DIN轻型系列总成使用DIN轻型系列公制螺母﹐而DIN重型系列总成使用DIN重型系列公制螺母。
压套和管芯根据所需的内管外径选择。
日本标准在日本有两种比较常用的管接头1.所有的小松设备均采用带有30°锥座和公制细牙螺纹的管接头。
所有的法兰均为61型或62型法兰（-10*除外）。
2.其他大部分日本设备采用带有30°锥座和英制标准直管螺纹的管接头，通常称为JIS（日本工业标准）管接头。
这些管接头与英制管接头不可互换，因其锥面方向相反。
所有的法兰均为61型或62型法兰（-10*除外）。
日本30°锥角直螺纹说明：日本30°锥角外螺纹接头只能与日本30°锥角内螺纹配合。
内、外螺纹均为直螺纹并带30°锥座。
其密封在30°锥座处形成。
日本30°锥角接头上的螺纹符合JIS B 0202标准，其与BSPP螺纹相同。
英国和日本接头均带有30°锥座，但二者不可互换，因英国接头锥座与日本接头锥座方向相反。
日本30°锥管螺纹说明：日本锥管螺纹接头与BSPT（锥螺纹）接头完全相同，并完全可以互换。
因日本接头没有30°锥角，故不能与BSPP内螺纹相配合。
这种螺纹符合JIS B 0203标准，与BSPT螺纹相同。
日本锥管螺纹接头的密封在螺纹处形成。
小松型30°锥角直螺纹说明：小松型30°锥角直螺纹接头与日本30°锥角直螺纹接头除了在螺纹方面有所差别外，其它方面完全相同。
小松型接头采用公制细牙螺纹，该螺纹符合JIS B 0207标准。
小松型接头在其30°锥角处密封。
小松型法兰接头说明：小松型法兰接头与SAE 61型法兰接头近似，并完全可以互换。
各种规格法兰的O形圏尺寸不相同。
当使用SAE型法兰更换小松型法兰时，一定要使用SAE型O形圏。
