浅析影响水泥胶砂强度的因素
浅析影响水泥胶砂强度的因素
作者：合阳县文章来源：合阳县点击数：1068 更新时间：2010-8-31
浅析影响水泥胶砂强度的因素
在影响水泥胶砂强度检验的诸多因素中，最重要的是检验人员操作技能的影响，所以必须进行重点控制，同时加强对计量器具、仪器设备的管理，加强对环境的管理，减少因人员、设备、环境、方法等方面的缺失造成的系统误差，提高检验水平，使其真正起到控制进场水泥产品质量的作用。
1、试验操作方法产生误差的理论分析
检验水泥强度等级时，各种不规范的操作方法对水泥强度等级的检验结果均有一定的影响，其中搅拌锅升不到位，搅拌叶片与搅拌锅间隙过大对水泥强度检验的结果影响较大，3d抗折强度最大可降低24%、抗压强度最大可降低12%；28d抗折强度可降低11%～13%、抗压强度可降低10%～12%。
经试验分析，其中原因是搅拌机叶片与搅拌锅间隙标准应为(3±1)mm，使用一段时间后，由于机械部分的磨损，使搅拌锅常常升不到位，间隙逐渐变大，当搅拌叶片与搅拌锅间隙达7mm时，叶片与搅拌锅间未被搅起的胶砂料中水灰比小(<0.5)，被搅起的胶砂料中水灰比大(>0.5)，在振实成型的过程中未被搅起的胶砂料往往装在试模第2层上表面，最终被刮抹掉，实际装入试模中的胶砂料中用水量增大，水泥量减小，导致强度降低；或锅底未搅起的胶砂料不均匀地装入三联试模中，使试体强度离散性变大，导致数据无效。
当采用振实台成型时，第1层装入胶砂料比第2层多1/3时，测得有些水泥3d抗折强度比标准方法低5%～8%，抗压强度比标准方法低2%～3%；28d抗折强度与标准方法接近，抗压强度比标准方法稍有提高。
分析其中原因，3d强度较低可能是由于第1层胶砂料较厚，胶砂中一些微小的气孔未被振出，3d水泥水化不充分，这些微小气孔未被水化产物填充，试体中孔隙率较大；28d后水泥水化较为充分，所以强度有所提高。
另一些水泥2次振动成型装料厚度不等对强度影响不大，原因可能是这些水泥胶砂料中本身含气量较少或微气孔较易被振出。
当钢尺斜刮水泥胶砂试体时，钢尺变形向上鼓起，导致试体尺寸偏大，试验测得斜刮试体比标准试模高1.6～2.4mm，所以钢尺斜刮试体测得强度偏高。
加水量不准导致胶砂水灰比改变，水灰比大，强度低，反之则强度高。
采用自动加砂时，由于仪器的原因，加砂漏斗提前关闭，一部分标准砂被截留，测得水泥强度变低。
如中截留20g标准砂，则3d抗折强度降低4%～5%、抗压强度降低1%～3%；28d抗折、抗压强度均降低2%～3%。
原因是胶砂试体中骨料减少，骨料吸水量减少，有效水灰比增大且骨料对胶砂试体起的强度作用也就减少了。
当水养后的水泥浆体在相对湿度为50%的空气中干燥时，其线收缩率可达0.2%～0.3%。
当水泥胶砂试体从养护池中取出，不用湿抹布覆盖，又未及时破型，干燥收缩使其产生微裂纹，导致抗折强度下降，试验测得3d抗折强度降低4%～6%，28d抗折强度降低5%～7%。
水泥胶砂强度试验方法（GB/T17671-1999）胶砂成型比老标准用水量大，胶砂试体1d强度较低，用榔头脱模时若用力过大，就会造成试体产生裂纹，导致抗折强度严重下降。
试验测得3d抗折强度下降60%～80%，28d下降60%～70%，甚至有的试体裂纹较大，抗折强度太低，在搬运过程中就已断裂。
拆模造成裂纹的试体，抗折断口常常在裂纹处，此处长时间受水侵入，断口比正常的试体润湿。
GB/T17671-1999要求抗压加荷速度为(2400±200)N/s，如果按(5000N±500)N/s速度加荷，3d抗压强度偏高15%～28%，28d强度偏高18%～21%。
当用自动控制速度液压机加荷时，一般不会出现加荷速度不当的问题。
2、设备产生误差的理论分析
除试验操作不规范对水泥强度检验结果会产生影响外，试验仪器的故障对检验结果也会产生较大影响。
当抗压夹具传压柱与衬套间混入异物摩擦力变大时，使检验结果偏高。
若抗压夹具球座长时间未加润滑剂，使球座不能自由调节，或加入黄油作润滑剂，都会使检验结果偏高。
如果压力机测力油缸下面的传动皮带脱落，当压力机工作时，测力油缸下的传动装置不动，测力活塞就会由滚动摩擦变成静摩擦。
摩擦力增大，压力机消耗功率多，测得强度就偏低。
当压力机上下压板稍微受损不平时，抗压强度也会降低。
另外，水泥检验室环境温度、试验用水、水泥标准砂、温度、养护箱温、湿度及养护池水温的异常波动，都会对水泥强度产生较大影响。
如试验温度相差6～7℃，则强度可能相差1个等级。
养护箱温度从控制标准提高5℃左右，不同龄期的抗折、抗压强度就相应偏高。
温度对水泥的早期强度影响比后期强度影响要更大一些。
3 解决方法
影响水泥胶砂强度检验结果的因素较多，要想使检验结果具有公正性，水泥检验室人员应相对固定，以老带新，树立起严格执行现行标准的观念，精读标准，熟练掌握每一项操作要领，熟悉所用仪器性能，了解仪器设备易常出现的故障，养成在使用仪器之前应当先检查仪器正常与否，发现问题及时处理。
破型时发现异常数据应立即停止试验，分析原因，及时解决。
仪器设备应根据使用频率建立相应定期校验制度。
水泥检验室温度、材料温度、养护温湿度等，应保证每天至少记录1次，确保能及时发现温湿度异常现象。
（合阳县质安站王艳芳报道）。
浅析影响水泥胶砂强度检测质量的主要因素
浅析影响水泥胶砂强度检测质量的主要因素摘要：基于多年的水泥检测工作经验，结合最新检测技术标准，本文着重分析了影响水泥胶砂强度的各项因素及操作要领，旨在提高水泥胶砂强度的检测水平。
关键词：水泥；影响；水泥胶砂强度前言：水泥在工程建设中是一种不可缺少、应用最为广泛的重要工程材料，其质量的优劣直接影响混凝土及其混凝土制品的质量，关系到工程建设的安危。
水泥检测指标较多，本文主要依据检测标准，并结合自身多年的水泥检测工作及水泥比对试验经验，对影响水泥胶砂强度检测质量的主要因素进行了浅要分析。
1试验条件的影响1.1密封和储存条件的影响水泥检测时，水泥必须是密闭且不得受潮和混入杂物。
水泥试样从取样到试验要保持24小时以上时应将其储存在基本装满且密闭、洁净、干燥、防潮、不易破损、不与水泥发生反应的金属容器中。
因为水泥包装拆封后容易使水泥受潮从而降低水泥胶砂的强度，因此水泥的密封和储存尤为重要。
1.2试验室坏境条件、试验材料的影响水泥胶砂强度试验时试验室温度应为20℃土2℃（包括强度试验室），相对湿度应大于50%。
水泥、ISO标准砂、试验用水及试验用具的温度应与试验室温度相同。
若水泥、ISO标准砂、试验用水、试验用具及试验室温度低于标准要求温度时则水泥胶砂的强度将会明显下降；若水泥、ISO标准砂、试验用水、试验用具及试验室温度高于标准要求温度时则水泥胶砂的强度将会明显升高。
因此在水泥检测前需要将水泥、ISO标准砂、试验用水、试验用具进行恒温恒湿调节并保持试验室温度控制在20℃土2℃范围，相对湿度大于50%。
1.3养护条件的影响水泥试体养护温度应为20℃±1℃（养护箱或雾室温度），相对湿度大于90%，养护水泥试体的养护水温度应为20℃±1℃。
若水泥养护环境温度偏低则会由于水泥的水化作用减缓而使水泥胶砂的强度下降；若水泥养护环境温度偏高则会由于水泥的水化作用加快而使水泥胶砂的强度升高。
这种影响对水泥胶砂的早期强度影响更大，因此水泥早期强度养护温度控制应更为严格。
水泥胶砂强度检测结果准确性的影响因素分析
水泥胶砂强度检测结果准确性的影响因素分析水泥胶砂强度检测是建筑工程中非常重要的一项工作，它直接影响着建筑物的安全性和耐久性。
确保水泥胶砂强度检测结果的准确性至关重要。
影响水泥胶砂强度检测结果准确性的因素却有很多，本文将对这些因素进行分析。
一、水泥质量的影响水泥质量直接影响着水泥胶砂的强度，因此作为基础材料的水泥质量是影响水泥胶砂强度检测结果准确性的重要因素之一。
水泥的种类、品牌、生产厂家以及生产日期都会对水泥胶砂的强度产生影响。
在进行水泥胶砂强度检测时，需要对水泥的质量进行严格的把控和选择。
二、胶砂配合比的影响胶砂的配合比对水泥胶砂的强度也有一定的影响。
过高或过低的配合比都会导致水泥胶砂的强度下降，影响检测结果的准确性。
在施工过程中，需要根据工程要求和材料特性合理控制胶砂的配合比，以确保检测结果的准确性。
三、施工工艺的影响施工工艺直接影响着水泥胶砂的质量和强度，进而影响着检测结果的准确性。
施工中的振捣、浇筑、养护等工艺都会对水泥胶砂的强度产生影响，因此需要严格控制施工工艺，确保水泥胶砂的质量和强度满足设计要求。
四、环境因素的影响环境因素也会对水泥胶砂的强度产生影响，从而影响检测结果的准确性。
例如温度、湿度、气压等环境因素都会影响水泥胶砂的凝固和硬化过程，进而影响其强度。
在进行水泥胶砂强度检测时，需要考虑环境因素对检测结果的影响，并进行相应的修正。
五、试验方法的影响水泥胶砂强度的检测方法也会对检测结果的准确性产生影响。
不同的检测方法在不同条件下的适用性不同，需要根据实际情况选择合适的检测方法。
检测过程中的操作技术、设备精度等方面也会对检测结果的准确性产生影响。
在进行水泥胶砂强度检测时，人为因素也会对检测结果的准确性产生影响。
例如操作人员的经验、技术水平、仪器仪表的使用方法等，都会直接影响着检测结果的准确性。
在进行检测时，需要培训和选拔专业的操作人员，并严格按照标准操作要求进行检测。
水泥胶砂强度检测结果的准确性受到多种因素的影响。
水泥胶砂强度检测结果准确性的影响因素分析
水泥胶砂强度检测结果准确性的影响因素分析1. 水泥质量：水泥作为胶砂的主要成分，其质量直接影响胶砂的强度。
水泥的品牌、生产工艺、配料比例等因素都会影响水泥的质量。
在胶砂强度检测时，需要选择优质的水泥，并保证其质量稳定。
2. 骨料性质：骨料是胶砂中的另一个重要成分，其性质也会对胶砂的强度产生影响。
骨料的种类、粒径分布、含水率等都会影响胶砂的强度。
在胶砂制备过程中，需要选择合适的骨料，并控制其性质。
3. 掺合料掺量：为了提高胶砂的强度，常常会在水泥中加入适量的掺合料，如粉煤灰、矿渣粉等。
掺合料的掺量、种类和质量都会对胶砂的强度产生影响。
过量的掺合料会降低胶砂的强度，而不足的掺合料则无法达到预期的强度要求。
4. 水灰比：水灰比是指水和水泥的质量比。
水灰比过低会导致混凝土难以拌和均匀，影响胶砂的强度；水灰比过高则会使混凝土变脆，同样会降低胶砂的强度。
在胶砂制备过程中，需要合理控制水灰比，以确保胶砂达到预期的强度。
5. 拌合时间和拌合强度：胶砂的制备过程中，拌合时间和拌合强度的控制也会影响胶砂的强度。
拌合时间过长会使胶砂过度硬化，强度下降；拌合强度过低则会导致胶砂内部颗粒分布不均匀，同样会影响胶砂的强度。
6. 养护条件：胶砂制备完成后的养护条件也会影响胶砂的强度。
养护时间过短会使胶砂强度发展不完善；养护环境湿度和温度不适宜也会对胶砂的强度产生负面影响。
水泥胶砂强度检测结果的准确性受多个因素影响，包括水泥质量、骨料性质、掺合料掺量、水灰比、拌合时间和拌合强度以及养护条件等。
在进行胶砂强度检测时，需要综合考虑这些因素，并进行必要的控制，以保证检测结果准确可靠。
水泥胶砂强度检测结果准确性的影响因素分析
水泥胶砂强度检测结果准确性的影响因素分析水泥胶砂强度检测是评价水泥胶砂质量的重要指标之一，其准确性直接影响到工程质量和安全。
在实际工程施工中，对水泥胶砂强度检测的准确性要求越来越高，因此有必要对其影响因素进行深入分析和研究。
一、试验条件水泥胶砂的强度检测受试验条件的影响较大。
首先是试验室条件，包括温度、湿度等环境因素。
水泥胶砂的硬化过程受温度和湿度的影响很大，如果试验室环境的温湿度不能控制到合适的范围，就会对强度检测结果产生影响。
其次是试验样品的制备，如果样品的配制和养护不当，也会影响强度检测结果的准确性。
二、原材料质量水泥胶砂的强度受原材料质量的影响较大，尤其是水泥的品种和配合比。
不同品种的水泥具有不同的硬化特性，如果使用质量不合格的水泥，其强度检测结果肯定会出现偏差。
配合比的调整也会影响水泥胶砂的强度，过高或过低的配合比都会导致强度检测结果偏离实际情况。
三、试验方法水泥胶砂强度检测的方法对结果的准确性也有着重要的影响。
通常使用的方法有压缩试验和抗拉试验等，不同的试验方法适用于不同的水泥胶砂类型，如果选择不当，就会影响结果的准确性。
在试验过程中，加载速度、加载方式等操作也会对结果产生一定影响，需要严格按照标准操作。
四、设备精度水泥胶砂强度检测所使用的设备精度也是影响结果准确性的因素之一。
如果使用的设备精度不高，就会导致误差的积累，从而影响结果的真实性。
选择合适的检测设备和保证设备的精度对结果的准确性至关重要。
五、样品质量样品的质量对强度检测结果的准确性也有着重要的影响。
试验样品的制备工艺和质量直接关系到检测结果的准确性，如果样品质量存在问题，比如表面裂缝、不均匀等，就会影响强度检测结果的真实性。
六、人为因素水泥胶砂强度检测中人为因素也会对结果准确性造成影响。
操作人员的经验、技术水平和工作态度都会直接影响检测结果。
如果操作人员没有受过专业培训，对操作规程不熟悉，就会对结果的准确性产生负面影响。
水泥胶砂强度检测结果的准确性受试验条件、原材料质量、试验方法、设备精度、样品质量和人为因素等多方面影响。
浅析影响水泥胶砂强度的因素

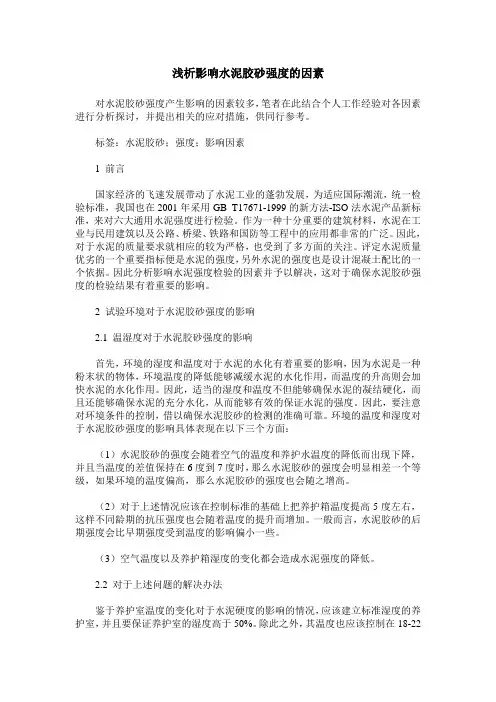

浅析影响水泥胶砂强度的因素对水泥胶砂强度产生影响的因素较多，笔者在此结合个人工作经验对各因素进行分析探讨，并提出相关的应对措施，供同行参考。
标签：水泥胶砂；强度；影响因素1 前言国家经济的飞速发展带动了水泥工业的蓬勃发展，为适应国际潮流，统一检验标准，我国也在2001年采用GB T17671-1999的新方法-ISO法水泥产品新标准，来对六大通用水泥强度进行检验。
作为一种十分重要的建筑材料，水泥在工业与民用建筑以及公路、桥梁、铁路和国防等工程中的应用都非常的广泛。
因此，对于水泥的质量要求就相应的较为严格，也受到了多方面的关注。
评定水泥质量优劣的一个重要指标便是水泥的强度，另外水泥的强度也是设计混凝土配比的一个依据。
因此分析影响水泥强度检验的因素并予以解决，这对于确保水泥胶砂强度的检验结果有着重要的影响。
2 试验环境对于水泥胶砂强度的影响2.1 温湿度对于水泥胶砂强度的影响首先，环境的湿度和温度对于水泥的水化有着重要的影响，因为水泥是一种粉末状的物体，环境温度的降低能够减缓水泥的水化作用，而温度的升高则会加快水泥的水化作用。
因此，适当的湿度和温度不但能够确保水泥的凝结硬化，而且还能够确保水泥的充分水化，从而能够有效的保证水泥的强度。
因此，要注意对环境条件的控制，借以确保水泥胶砂的检测的准确可靠。
环境的温度和湿度对于水泥胶砂强度的影响具体表现在以下三个方面：（1）水泥胶砂的强度会随着空气的温度和养护水温度的降低而出现下降，并且当温度的差值保持在6度到7度时，那么水泥胶砂的强度会明显相差一个等级，如果环境的温度偏高，那么水泥胶砂的强度也会随之增高。
（2）对于上述情况应该在控制标准的基础上把养护箱温度提高5度左右，这样不同龄期的抗压强度也会随着温度的提升而增加。
一般而言，水泥胶砂的后期强度会比早期强度受到温度的影响偏小一些。
（3）空气温度以及养护箱湿度的变化都会造成水泥强度的降低。
2.2 对于上述问题的解决办法鉴于养护室温度的变化对于水泥硬度的影响的情况，应该建立标准湿度的养护室，并且要保证养护室的湿度高于50%。
胶砂强度影响因素

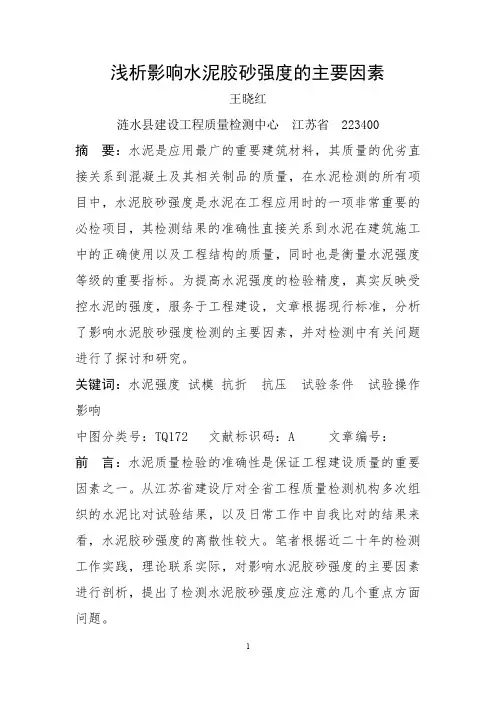

浅析影响水泥胶砂强度的主要因素王晓红涟水县建设工程质量检测中心江苏省223400摘要：水泥是应用最广的重要建筑材料，其质量的优劣直接关系到混凝土及其相关制品的质量，在水泥检测的所有项目中，水泥胶砂强度是水泥在工程应用时的一项非常重要的必检项目，其检测结果的准确性直接关系到水泥在建筑施工中的正确使用以及工程结构的质量，同时也是衡量水泥强度等级的重要指标。
为提高水泥强度的检验精度，真实反映受控水泥的强度，服务于工程建设，文章根据现行标准，分析了影响水泥胶砂强度检测的主要因素，并对检测中有关问题进行了探讨和研究。
关键词：水泥强度试模抗折抗压试验条件试验操作影响中图分类号：TQ172文献标识码：A文章编号：前言：水泥质量检验的准确性是保证工程建设质量的重要因素之一。
从江苏省建设厅对全省工程质量检测机构多次组织的水泥比对试验结果，以及日常工作中自我比对的结果来看，水泥胶砂强度的离散性较大。
笔者根据近二十年的检测工作实践，理论联系实际，对影响水泥胶砂强度的主要因素进行剖析，提出了检测水泥胶砂强度应注意的几个重点方面问题。
1试验设备的影响1.1试模的影响使用的水泥胶砂试模，其材质和制造尺寸应符合JC/T726-2005《水泥胶砂试模》要求，试模为40ｍｍ×40ｍｍ×160ｍｍ可拆卸的三联试模。
试模模腔的基本尺寸是长(A)为160mm±0.8ｍｍ,宽(B)不为40mm±0.2mm,深(C)为40.1mm±0.1mm。
当试模不符合标准规定时，就不能保证试体的形状和尺寸，影响水泥强度测定结果。
模腔尺寸增大会使检测结果偏高，尺寸减小使结果偏低；试模必须符合重量要求，总重量要求达到6.25kg±0.25kg的标准。
过轻和过重都会直接影响振实台的频率，使强度结果发生偏差。
1.2加水器的影响目前，我们很多检测部门，使用的是容量为（2251）ml的自动加水器，却很少考虑过其容量的准确性，据本人反复试验得知，加水量的大小直接影响水泥强度的检测结果。
水泥胶砂强度检测结果准确性的影响因素分析
水泥胶砂强度检测结果准确性的影响因素分析水泥胶砂是建筑工程中常用的材料之一，其强度检测是保证建筑质量的重要环节。
然而，在实际的检测过程中，检测结果可能存在误差，影响其准确性。
本文将从水泥胶砂强度检测结果准确性影响因素的角度进行分析。
一、试验过程中人为因素的影响1.试件制备的质量：水泥胶砂强度检测的准确性受试件制备质量的影响较大。
若制备试件的方式不当，试件的形状不规则、表面不平整等均会导致试件的强度检测误差增大。
2.检测设备和仪器的质量：检测过程中使用的测量、测试设备的精度，校准操作的正确性以及仪器的精度均对试件强度检测结果的准确性造成差异。
3.检测人员技能水平：试验过程中，技术水平高的检测人员所做出的检测结果，其的准确度比技术水平较低的检测人员更高。
检测人员的专业程度和对操作要求的理解程度直接影响了检测结果的准确性。
二、试验环境的影响1.试验过程的温度变化：水泥胶砂强度检测试验过程中，温度对强度的影响是非常复杂且关键的因素之一。
比如，若在试验环境中温度波动过大，将直接影响水泥胶砂中水分的变化，从而影响了试件的强度值。
2.检测环境的湿度：水泥胶砂强度检测的试验环境的湿度对试件的变化也非常敏感。
当检测环境的湿度较高时，将会导致水泥胶砂材料中润湿性变高，从而降低试件的强度值。
1.试验过程中的压力：在试验过程中，试件所受的压力对其强度检测结果的精度起着关键的影响。
若在试验过程中施加的压力不均衡或不充分，将会影响试件的真实强度值。
结论：水泥胶砂强度检测结果准确性的影响因素较多且非常复杂。
人为因素、试验环境、试验操作均对检测结果的准确性产生一定的影响。
为避免影响检测结果，我们应该在试验过程中严格遵守操作规程、提高检测人员素质并结合实际调整环境因素。
影响水泥胶砂强度检测结果的因素探析
影响水泥胶砂强度检测结果的因素探析在建设工程中，水泥的强度是保证混凝土质量的重要因素之一，它直接影响到整个工程的质量。
所以必须要对水泥的强度进行检测，对水泥强度的检测是通过制作水泥胶砂并对其进行检测来实现的，而水泥胶砂强度直接影响到水泥强度检测结果的准确性。
明确影响因素，这样才可以进行有效地控制。
现就水泥胶砂强度的影响因素进行分析，并提出几点解决方法，仅供参考。
标签：水泥强度；水泥胶砂强度；检测；影响因素；原因分析前言水泥强度一直是水泥产品的重要物理指标之一，因此在使用前，必须要由专业检验人员进行全面的分析与检验，只有在确保质量合格以后，才能投入到使用中。
所以对于检验人员来说，在实际检测中必须严格按照相关标准与规范要求进行检验。
另外，还要求检验人员必须要具备过硬的专业技能与实践经验，这样才能保证检验的准确性。
1 影响水泥胶砂强度的因素1.1 水泥的强度水泥的强度常常会受到多种因素的影响，其中最为重要的就是水泥分子结构的问题。
因此在实际中，如果水泥分子结构较细，那样就证明水泥强度较大。
另外在混凝土中，水泥强度主要会受到三个阶段的影响，主要为前期、中期与后期的影响。
在使用过程中，可以适当地增加一些物质来提高水泥强度。
且在这一阶段中要注意的是如果水泥的细度增加，就会加快水泥被水化的速度，相应水泥强度也在增大。
另外在采购水泥的过程中，要注意的是由于水泥在生产过程中会存在一定的差异，因此即便是同一批次中所产生的水泥，也会出现一定的差距。
如果是实际建设施工中，明显感觉到水泥强度存在一定的差距，造成这一因素的主要原因就是因为水泥质量不同而引起的。
所以在面对细度较大的水泥时，可以适当减少使用水泥的量。
在利用水泥制作混凝土的过程中，早期的影响因素能够直接影响整个使用强度，但是随着时间的不断推移，水泥会与其他材料进行融合，这样也就降低了对混凝土的影响。
所以说，水泥自身的质量与搅拌的时间都直接影响着水泥的强度[1]。
浅析影响水泥胶砂强度的主要因素
浅析影响水泥胶砂强度的主要因素摘要：水泥是应用最广的重要建筑材料，其质量的优劣直接关系到混凝土及其相关制品的质量，在水泥检测的所有项目中，水泥胶砂强度是水泥在工程应用时的一项非常重要的必检项目，其检测结果的准确性直接关系到水泥在建筑施工中的正确使用以及工程结构的质量，同时也是衡量水泥强度等级的重要指标。
为提高水泥强度的检验精度，真实反映受控水泥的强度，服务于工程建设，文章根据现行标准，分析了影响水泥胶砂强度检测的主要因素，并对检测中有关问题进行了探讨和研究。
关键词：水泥强度试模抗折抗压试验条件试验操作影响前言：水泥质量检验的准确性是保证工程建设质量的重要因素之一。
从江苏省建设厅对全省工程质量检测机构多次组织的水泥比对试验结果，以及日常工作中自我比对的结果来看，水泥胶砂强度的离散性较大。
笔者根据近二十年的检测工作实践，理论联系实际，对影响水泥胶砂强度的主要因素进行剖析，提出了检测水泥胶砂强度应注意的几个重点方面问题。
1 试验设备的影响1.1试模的影响使用的水泥胶砂试模，其材质和制造尺寸应符合JC/T726-2005《水泥胶砂试模》要求，试模为40ｍｍ×40ｍｍ×160ｍｍ可拆卸的三联试模。
试模模腔的基本尺寸是长(A)为160 mm±0.8 ｍｍ, 宽(B)不为40 mm±0.2 mm,深(C)为40.1 mm±0.1 mm。
当试模不符合标准规定时，就不能保证试体的形状和尺寸，影响水泥强度测定结果。
模腔尺寸增大会使检测结果偏高，尺寸减小使结果偏低；试模必须符合重量要求，总重量要求达到6.25kg±0.25kg的标准。
过轻和过重都会直接影响振实台的频率，使强度结果发生偏差。
1.2加水器的影响目前，我们很多检测部门，使用的是容量为（2251）ml 的自动加水器，却很少考虑过其容量的准确性，据本人反复试验得知，加水量的大小直接影响水泥强度的检测结果。
浅析影响水泥胶砂强度的因素
浅析影响水泥胶砂强度的因素摘要：利用正交试验设计表，对水泥胶砂试件在成型阶段、养护阶段和试压阶段的各种可能影响强度的因素进行分析，得出了各种因素的影响程度，总结出在检测过程中最易造成水泥强度出现较大偏差的原因，为在其他工程中分析类似问题提供了经验。
关键词：水泥强度、试件成型、养护、夹具、仪器检定Analysis on the factors influencing the strength of the cementAbstract: To explore the influence of various factors on the detection of the strength of cement, orthogonal design test, forming stage, the maintenance and test pressure stage of various factors analysis of cement test, the influence of various factors, summed up in the detection process is the most likely cause the strength of the cement cause large deviation, Provided the experience for the analysis of similar problems in other engineering .Keywords: cement strength, molding, curing, fixture, instrument calibration0 引言正交试验设计是运用正交设计表进行设计试验组数，并对各个水平（因素）的影响程度进行分析，正交设计表是根据正交性从全面试验中挑选出部分有代表性的点进行试验，这些有代表性的点具备了“均匀分散，齐整可比”的特点，正交试验设计是分式析因设计的主要方法。
