DSP工作原理
DSP工作原理DSP（数字信号处理）是一种通过数字信号处理器对数字信号进行处理和分析的技术。
它在许多领域中广泛应用，如通信、音频处理、图像处理等。
本文将详细介绍DSP的工作原理，包括数字信号处理的基本概念、DSP的组成部分、工作流程以及应用案例等。
1. 数字信号处理的基本概念数字信号处理是指通过对连续信号进行采样、量化和编码，将其转换为离散的数字信号，并利用数字信号处理器对其进行处理和分析的过程。
在数字信号处理中，信号被表示为一系列离散的样本，通过对这些样本进行数学运算和算法处理，可以实现信号的滤波、变换、编解码等操作。
2. DSP的组成部分DSP系统由以下几个主要组成部分构成：- 数字信号处理器（DSP芯片）：它是实现数字信号处理算法和操作的核心部件，通常包括一个或多个处理核心、运算单元、存储器和外设接口等。
- 存储器：用于存储待处理的数字信号、算法代码和中间结果等数据。
- 外设接口：用于与外部设备（如传感器、显示器、存储设备等）进行数据交换和控制。
- 时钟和定时器：用于同步和控制DSP系统的时序和时钟频率。
- 电源管理单元：用于管理和调节DSP系统的电源供应和功耗。
3. DSP的工作流程DSP的工作流程可以分为以下几个步骤：- 信号采集：将模拟信号转换为数字信号，通常通过模数转换器（ADC）实现。
- 数字信号处理：使用DSP芯片对数字信号进行处理和分析，包括滤波、变换、编解码等操作。
- 数据存储和管理：将处理后的数据存储到内部或外部存储器中，以备后续使用。
- 数据输出：将处理结果输出到外部设备或其他系统，通常通过数模转换器（DAC）实现。
- 控制和调度：根据需要对DSP系统进行控制和调度，包括时序控制、算法调度和外设管理等。
4. DSP的应用案例DSP在各个领域都有广泛的应用，以下是几个典型的应用案例：- 通信领域：DSP在通信系统中扮演着重要角色，如基站的信号处理、调制解调、信道编解码等。
dsp功能
dsp功能数字信号处理（Digital Signal Processing，简称DSP），是指通过数值计算来处理数字信号的一种技术。
通常，DSP应用在音频和视频信号处理、通信系统、雷达、图像处理以及生物医学工程等领域。
DSP具有以下主要功能：1. 信号滤波：滤波是DSP最基本的功能之一。
通过滤波，可以去除信号中的噪声和干扰，提高信号的质量。
常用的滤波器有低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
2. 时域和频域分析：时域分析是指对信号在时间上的特性进行分析，常用的时域分析方法有傅里叶变换、自相关和互相关等。
频域分析是指对信号在频率上的特性进行分析，常用的频域分析方法有傅里叶变换、功率谱密度和频谱分析等。
3. 信号合成和分解：信号合成是指将多个信号进行组合，形成一个新的信号。
信号分解是指将一个信号进行分解，得到它的各个组成部分。
常用的信号合成和分解方法有线性加权叠加、小波变换和快速傅里叶变换等。
4. 时延和相位校正：在通信系统中，信号传输过程中会产生时延和相位偏移等问题。
DSP可以对信号进行时延和相位校正，使得信号恢复正常。
5. 信号压缩和解压缩：由于数字信号占用存储空间较大，为了节省存储空间和方便传输，需要对信号进行压缩。
DSP可以对信号进行压缩和解压缩，常用的信号压缩方法有离散余弦变换、小波变换和熵编码等。
6. 信号识别和分类：DSP可以对信号进行识别和分类，常用的方法有模式匹配、统计分析和机器学习等。
7. 实时性处理：DSP的另一个重要功能是实时性处理。
实时性处理是指在规定的时间内对信号进行处理，并及时给出结果。
常用的实时处理方法有滑动窗口技术、快速算法和并行处理等。
8. 音频和视频编解码：在多媒体应用中，DSP经常用于音频和视频的编解码。
编解码是将音频和视频信号转换为数字信号的过程，使得信号可以被存储、传输和播放。
总而言之，DSP具有信号滤波、时域和频域分析、信号合成和分解、时延和相位校正、信号压缩和解压缩、信号识别和分类、实时性处理以及音频和视频编解码等多种功能，广泛应用于各个领域，为人们的生活和工作带来了许多便利。
DSP工作原理
DSP工作原理一、简介DSP（Digital Signal Processor，数字信号处理器）是一种专门用于数字信号处理的微处理器。
它具有高性能、低功耗和高度可编程的特点，广泛应用于通信、音频、视频、雷达、医疗等领域。
本文将详细介绍DSP的工作原理。
二、DSP的基本组成1. 数据通路（Data Path）：数据通路是DSP的核心部分，用于执行算术运算、逻辑运算和数据传输等操作。
数据通路由运算器、寄存器和数据通路控制器组成。
2. 控制器（Controller）：控制器用于控制DSP的操作，包括指令的获取、解码和执行等功能。
控制器由指令寄存器、程序计数器和控制单元等组成。
3. 存储器（Memory）：存储器用于存储程序代码、数据和中间结果等信息。
存储器包括指令存储器（程序存储器）和数据存储器。
4. 外设接口（I/O Interface）：外设接口用于与外部设备进行数据交换，如与传感器、显示器、键盘等设备的连接。
三、DSP的工作流程1. 指令获取阶段：DSP从指令存储器中获取指令，并将其存储到指令寄存器中。
2. 指令解码阶段：DSP解码指令，确定执行的操作类型和操作数。
3. 数据处理阶段：根据指令中的操作类型和操作数，DSP执行算术运算、逻辑运算或数据传输等操作。
这些操作通常涉及数据的加载、存储、运算和传输。
4. 结果存储阶段：DSP将计算结果存储到数据存储器中，以备后续使用。
5. 控制流程阶段：DSP根据控制指令中的条件判断，决定下一条要执行的指令的地址。
6. 循环处理：DSP可以通过循环指令实现对一段代码的重复执行，实现高效的数据处理。
四、DSP的优势1. 高性能：DSP具有专门优化的指令集和硬件结构，能够快速执行复杂的信号处理算法。
2. 低功耗：DSP采用高度优化的架构和电源管理技术，能够在低功耗下实现高性能的信号处理。
3. 高度可编程：DSP具有灵活的指令集和丰富的外设接口，使其能够适应各种不同的应用需求。
dsp知识点总结
dsp知识点总结一、DSP基础知识1. 信号的概念信号是指用来传输信息的载体，它可以是声音、图像、视频、数据等各种形式。
信号可以分为模拟信号和数字信号两种形式。
在DSP中，我们主要研究数字信号的处理方法。
2. 采样和量化采样是指将连续的模拟信号转换为离散的数字信号的过程。
量化是指将信号的幅度离散化为一系列离散的取值。
采样和量化是数字信号处理的基础，它们决定了数字信号的质量和准确度。
3. 傅里叶变换傅里叶变换是一种将时域信号转换为频域信号的方法，它可以将信号的频率分量分解出来，从而可以对信号进行频域分析和处理。
傅里叶变换在DSP中有着广泛的应用，比如滤波器设计、频谱分析等。
4. 信号处理系统信号处理系统是指用来处理信号的系统，它包括信号采集、滤波、变换、编解码、存储等各种功能。
DSP技术主要用于设计和实现各种类型的信号处理系统。
二、数字滤波技术1. FIR滤波器FIR滤波器是一种具有有限长冲激响应的滤波器，它的特点是结构简单、稳定性好、易于设计。
FIR滤波器在数字信号处理中有着广泛的应用，比如音频处理、图像处理等。
2. IIR滤波器IIR滤波器是一种具有无限长冲激响应的滤波器，它的特点是频率选择性好、相位延迟小。
IIR滤波器在数字信号处理中也有着重要的应用，比如通信系统、控制系统等。
3. 数字滤波器设计数字滤波器的设计是数字信号处理的重要内容之一，它包括频域设计、时域设计、优化设计等各种方法。
数字滤波器设计的目标是满足给定的频率响应要求，并且具有良好的稳定性和性能。
4. 自适应滤波自适应滤波是指根据输入信号的特性自动调整滤波器参数的一种方法，它可以有效地抑制噪声、增强信号等。
自适应滤波在通信系统、雷达系统等领域有着重要的应用。
三、数字信号处理技术1. 数字信号处理器数字信号处理器（DSP）是一种专门用于数字信号处理的特定硬件，它具有高速运算、低功耗、灵活性好等特点。
DSP广泛应用于通信、音频、图像等领域，是数字信号处理技术的核心。
DSP_入门教程
DSP_入门教程DSP（Digital Signal Processing）是数字信号处理的缩写，它是利用数字技术对信号进行处理的一种方法。
在现代工程中，DSP技术广泛应用于各种领域，如音频处理、图像处理、通信系统等。
下面将为大家介绍DSP的基本概念和入门教程。
首先，我们来了解一下什么是数字信号处理（DSP）。
数字信号是指连续信号经过采样和量化处理后得到的离散数值序列，而数字信号处理就是在这个离散序列上进行一系列数学运算和算法处理的过程。
DSP可以通过数字滤波、傅里叶变换、时域分析等方法对信号进行处理，使其具备滤波、降噪、压缩等功能。
要学习DSP，首先需要了解一些基本概念。
首先是采样和量化。
采样是指将连续信号在时间上进行离散化，即以一定的时间间隔对信号进行观测，得到一系列的采样值。
量化是指将采样得到的连续幅度值转换为离散幅度值的过程。
采样和量化是将连续信号转换为离散信号的关键步骤。
接下来是数字滤波。
数字滤波是指在离散时域或频域上进行滤波操作。
常见的数字滤波器有低通滤波器、高通滤波器、带通滤波器等。
数字滤波可以用于信号去噪、提取感兴趣的频率成分、改善信号质量等。
另外，我们还需要了解一些基本的数学运算和算法。
傅里叶变换是一种重要的信号处理方法，可以将时域信号转换为频域信号，从而分析信号的频谱特性。
在DSP中，快速傅里叶变换（FFT）是一种常用的算法，可用于高效计算傅里叶变换。
此外，数字信号处理还涉及到一些常见的算法，如卷积、相关、自相关、互相关等。
这些算法可以用于信号的滤波、特征提取、模式识别等任务。
要学习DSP，可以首先通过学习相关的数学知识打好基础。
掌握离散数学、线性代数、复变函数等基本概念，对于理解和应用DSP技术非常重要。
其次，可以学习一些基本的DSP算法和工具。
如学习使用MATLAB软件进行信号处理，掌握常用的DSP函数和工具箱，进行信号的滤波、频谱分析等操作。
另外，可以学习一些经典的DSP案例和应用。
dsp工作原理

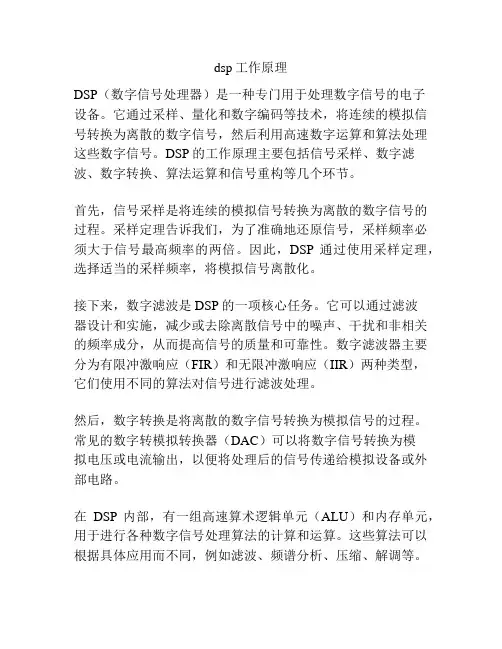

dsp工作原理
DSP（数字信号处理器）是一种专门用于处理数字信号的电子
设备。
它通过采样、量化和数字编码等技术，将连续的模拟信号转换为离散的数字信号，然后利用高速数字运算和算法处理这些数字信号。
DSP的工作原理主要包括信号采样、数字滤波、数字转换、算法运算和信号重构等几个环节。
首先，信号采样是将连续的模拟信号转换为离散的数字信号的过程。
采样定理告诉我们，为了准确地还原信号，采样频率必须大于信号最高频率的两倍。
因此，DSP通过使用采样定理，选择适当的采样频率，将模拟信号离散化。
接下来，数字滤波是DSP的一项核心任务。
它可以通过滤波
器设计和实施，减少或去除离散信号中的噪声、干扰和非相关的频率成分，从而提高信号的质量和可靠性。
数字滤波器主要分为有限冲激响应（FIR）和无限冲激响应（IIR）两种类型，它们使用不同的算法对信号进行滤波处理。
然后，数字转换是将离散的数字信号转换为模拟信号的过程。
常见的数字转模拟转换器（DAC）可以将数字信号转换为模
拟电压或电流输出，以便将处理后的信号传递给模拟设备或外部电路。
在DSP内部，有一组高速算术逻辑单元（ALU）和内存单元，用于进行各种数字信号处理算法的计算和运算。
这些算法可以根据具体应用而不同，例如滤波、频谱分析、压缩、解调等。
最后，通过数字信号处理完成后，可以使用数字模拟转换器（ADC）重新将数字信号转换为模拟信号，进而恢复出原始的连续模拟信号。
综上所述，DSP的工作原理是将模拟信号通过采样、数字滤波、数字转换、算法运算等一系列的处理步骤，将信号转换、处理和重新还原，用于实现各种信号处理和分析的功能。
DSP工作原理
DSP工作原理DSP（数字信号处理器）是一种专门用于处理数字信号的微处理器。
它通过对数字信号进行采样、量化、变换、滤波等一系列算法操作，实现信号的处理和分析。
DSP广泛应用于通信、音频、图像、雷达、医学等领域，成为现代电子技术中不可或缺的重要组成部分。
一、DSP的基本原理DSP的工作原理主要包括信号采集、数字化、算法处理和数字信号重构四个步骤。
1. 信号采集：DSP通过模数转换器（ADC）将模拟信号转换为数字信号。
模拟信号经过采样后，按照一定的频率进行离散化处理，得到一系列离散的采样点。
2. 数字化：采样得到的离散信号经过量化处理，将连续的模拟信号转换为离散的数字信号。
量化过程中，信号的幅度将被划分为有限个离散级别，每个级别用一个数字表示。
3. 算法处理：DSP通过内部的算法单元对数字信号进行处理。
常见的算法包括滤波、变换、编码、解码、调制、解调等。
这些算法通过对数字信号进行运算，改变信号的频谱、幅度、相位等特性，实现信号的增强、修复、压缩等功能。
4. 数字信号重构：处理后的数字信号通过数模转换器（DAC）转换为模拟信号。
数模转换器将离散的数字信号转换为连续的模拟信号，使得处理后的信号能够在模拟电路中进行进一步的处理或输出。
二、DSP的特点和优势1. 高性能：DSP采用专门的硬件结构和算法，具有高速运算和高精度的特点。
相比于通用微处理器，DSP在数字信号处理方面具有更强的计算能力和处理速度。
2. 灵活性：DSP具有可编程性，可以根据不同的应用需求进行算法的编程和修改。
这使得DSP在不同领域的应用中具有较高的适应性和灵活性。
3. 低功耗：DSP采用专门的架构和优化的算法，能够在处理大量数据的同时保持较低的功耗。
这使得DSP在移动设备、嵌入式系统等对功耗要求较高的场景中具有优势。
4. 实时性：DSP具有快速的响应和处理能力，能够在实时场景下进行高效的信号处理。
这使得DSP在通信、音频、视频等需要实时处理的领域中得到广泛应用。
DSP工作原理
DSP工作原理DSP（数字信号处理器）是一种专用的微处理器，用于处理数字信号。
它广泛应用于音频、视频、通信、雷达等领域。
本文将详细介绍DSP的工作原理。
一、DSP的基本原理DSP的工作原理可以分为以下几个步骤：信号采样、滤波、变换、运算和输出。
1. 信号采样：DSP首先将模拟信号转换为数字信号。
这是通过采样过程完成的，即将连续的模拟信号在时间上离散化，得到一系列离散的采样值。
2. 滤波：采样得到的数字信号可能包含噪声或不需要的频率成分。
因此，需要对信号进行滤波处理，去除不需要的频率成分或噪声。
滤波可以分为低通滤波、高通滤波、带通滤波等。
3. 变换：变换是DSP的关键步骤之一，用于将信号从时域转换到频域或从频域转换到时域。
常用的变换方法有傅里叶变换、离散傅里叶变换（DFT）、快速傅里叶变换（FFT）等。
4. 运算：在变换后的信号上进行各种算法和运算。
DSP内部包含一组算术逻辑单元（ALU），可以执行加法、减法、乘法、除法等基本运算，还可以进行复数运算、矩阵运算等高级运算。
5. 输出：经过运算后，信号重新转换为模拟信号，以便与外部设备进行连接或进一步处理。
二、DSP的优势和应用DSP相对于通用微处理器有以下优势：1. 高效性能：DSP专门针对数字信号处理任务进行优化，具有更高的运算速度和更低的功耗。
这使得DSP在实时处理要求较高的应用中表现出色。
2. 灵活性：DSP具有可编程性，可以根据不同的应用需求进行灵活配置和编程。
这使得DSP适用于各种不同的信号处理任务。
3. 高精度：DSP内部的运算单元通常具有高精度，可以处理更复杂的算法和运算，满足高精度信号处理的需求。
DSP广泛应用于音频、视频、通信、雷达等领域。
以下是一些典型的应用场景：1. 音频处理：DSP可以实现音频信号的降噪、均衡、混响等处理，常见的应用有音频播放器、音频录制设备、音频处理器等。
2. 视频处理：DSP可以实现视频信号的压缩、解码、图像增强等处理，常见的应用有视频监控系统、数字电视机顶盒等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1DSP芯片的特点：
1）哈佛结构：程序空间和数据空间分开，允许程序空间和数据空间相互传数据
2）多总线结构：TMS320C54X内部有PCDE4条总线
3）流水线结构：DSP执行一指令需要经过取指令，译码，取操作数和执行等几个阶段4）多处理单元：包括算术逻辑运算单元（ALU）辅助寄存器运算单元（ARAU）累加器（ACC）以及硬件乘法器（MUL）
5）特殊的DSP指令
6）指令周期短
7）运算精度高
8）硬件配置高
2DSP芯片的分类：
1)按基础特性分类：静态和移植性DSP
2)按数据格式分类：定点和浮点DSP
3)按用途分类：通用和专用DSP
3TMS320C54X片内共有8条16位主总线，4条程序数据总线和4条地址总线
程序总线（PB）传送取自程序存储器的指令代码和立即操作数
3条数据总线（CB，DB和EB）将内部各单元连在一起，CB和DB总线传送从数据存储器读出的操作数，EB总线传送写到存储器中的数据
4 32位时，DB低16位，CB高16位，写由EB完成
5TMS320C54x的中央处理器（CPU）由运算部件和控制部件组成
1）一个40位的算术逻辑单元（ALU）
2）两个40位的累加器（ACCA和ACCB）
3）一个桶形移位器
4）17乘17位乘法器
5）40位加法器
6）比较，选着和存储单元（CSSU）
7）指数编码器
8）各种CPU寄存器（CPU寄存器是存储器映射的，能够快速恢复和保存）
6 A和B加法器的区别：A的高16位参与乘法运算
7假设累加器A=FF12345678h，执行带移位的STH和STL指令后，数据存储单元T中的结果如下：
STH A，8，T ；T=3456 H （累加器A左移8位后，高位存放在存储单元T中）STH A，—8，T ；T=FF12H （累加器A右移8位后，高位存放在存储单元T中）STL A，8，T ；T=7800H （累加器A左移8位后，低位存放在存储单元T中）STLA，—8，T ；T=3456H （累加器A右移8位后，低位存放在存储单元T中）8对累加器A执行不同的移位操作
ADD A, —4，B；累加器A右移4位后加到累加器B中
ADD A, ASM，B ；累加器A按ASM规定的移位数移位后加到累加器B中
NORM A；按T寄存器中的数值对累加器进行归一化
9 EXP A ；（冗余符号位—8）T寄存器
ST T ；将指数值存到数据存储器中
NORM A；对累加器进行归一化（累加器按T中值移位）
10控制部件：处理器工作方式控制及寄存器PMST
PMST各位的定义：
15~7 6 5 4 3 2 1 0
IPTR MP/MC OVL Y A VIS DROM CLKOFF SMUL SST
MPMC：微处理器或计算机工作方式选择
OVL Y：RAM重复占位标志，若OVL Y=1，则允许片内双寻址数据RAM块影射到程序空间，即将片上RAM作为程序空间寻址。
若此位清零，OVL Y=0则片上RAM只能作为数据空间寻址
A VIS:地址可见控制位。
多A VIS=1，则允许在地址引脚上看到内部程序空间的地址内容，A VIS=0则外部地址线上的信号不能随内部程序地址一起变化，控制线和数据线不受影响，地址总线为总线上的最后一个地址。
11状态寄存器ST0：反映寻址要求和计算的中间运行状态，其各位定义如下15~13 12 11 10 9 8~0
ARP TC C OV A OVB DP
OV A：累加器A的溢出标志位，OV A为1时溢出
OVB：累加器B的溢出标志位
12 状态寄存器ST1：反映寻找要求，计算的初始状态设置，I/O及中断控制，各位如下
15 14 13 12 11 10 9 8 7 6 5 4~0
BRAF CPL XF HM INTM 0 OVM SXM C16 FRCT CMPT ASM
13TMS320C54x的片内存储空间分为3个可选的存储空间，64KW，的程序存储空间，64KW 的数据存储空间和64KW的I/O存储空间
14 MP/MC=1。
