网管软件用户手册v0.5
ADM120
网管软件用户手册
V0.5版（内部使用）
2002.6
1
ADM120系统采用NetGuard为其网络管理平台，通过控制盘实现统一网管，网管可管理的项目有：
a．查询设置网络主机状态、网络拓扑、作状况及总告警状态
b．查询各盘卡类型、工作状况及总告警状态
c．设置及查询各支路E1告警屏蔽
背板总线输入1、2、3、4代表上行DXC四组0-31时隙输入。
2．手动方式配置时隙
下行DXC配置：按住鼠标左键拖成矩形套住要配置的时隙（任意ABCD）松开左键，则被选取的时隙显粉红色，然后同样方法套住要配置输出的时隙（任意1234组）时隙长度要一致。
上行DXC配置同理。
3．默认配置和保存配置
共有5种常用配置方案可以用打开选取，也可将手动配置的数据保存于方案中。
d．设置自动查询功能
e．设置及查询4个E1时隙DXC连接分配
f．设置及查询30路插卡业务及N*64K业务
下面详细介绍NetGuard网管软件对ADM120的管理使用。
2
启动NetGuard软件将出现用户登录窗口，请求输入用户名和口令，如图1所示。登录时可根据需要选择不同的操作权限。
图1
3
3.1
参照NetGuard网管说明书，进入管理窗口，双击NET00-0，背景颜色变蓝后点鼠标右键对象属性。网络类型选择“SNMP Express”,通讯端口要选择当前PC机使用的COM口。“源地址”是指与PC连接的ADM120主机站址，可以从0到32（如1号站连接PC）。设置完成后单击“确定”。
图2
按所需要的网络配置增加网元，分配网元类型及站址。如图3所示
图3
4
4.1
在树型目录直接选取需要查询的主机（如ADM120-1主站1号站），点击询问设备类型和设备信息，图4所示为设备返回信息。
图4
注意事项：
网络拓扑参数与实际使用E1支路数相同。
当主机为从站，必须设置从第几个E1支路为抽取时钟。
4.2
双击E1通道，背景颜色变蓝后，视图窗口显示如图5
图5
详细说明如下：
1．点击‘询问E1状态’可得到4个E1支路所有状态指示，有LOS告警为亮红。CRC使能激活为亮绿。
2．配置E1模式
可选PCM31（打勾）或PCM30方式。未使用的E1支路告警可屏蔽。
4．3四个E1支路入与交叉连接矩阵（DXC）的查询设置功能
图6
图7
4．4背板总线与用户业务接口的查询设置功能
用户业务接口，背景颜色变蓝后，视图窗口显示如图8。
详细说明如下：
1．1、2、3、4四组0-31时隙代表背板总线（DXC）相对应接口。
A、B、C、D代表从1-15槽位30路64K业务对应的时隙。，
V24代表扩展内置接口四路V24手动设置时隙项。
N*64代表扩展内置接口四路V35或10BaseT卡手动设置时隙项。
双击下行DXC，背景颜色变蓝后，视图窗口显示如图6。
双击上行DXC，背景颜色变蓝后，视图窗口显示如图7。
详细说明如下：
1．同轴电缆输入A、B、C、D代表四组从E1支路进来的0-31时隙，
背板总线输出1、2、3、4代表下行DXC四组0-31时隙输出。
同轴电缆输出A、B、C、D代表四组从E1支路出去的0-31时隙，
2．手动方式配置时隙
插卡业务配置：
按住鼠标左键拖成矩形套住要配置的时隙（任意1234）松开左键，则被选取的时隙显粉红色，然后同样方法套住要连接的业务插卡（时隙长度要一致），也可选取直通模式（相当于E1时隙穿越本机）。这样可以配置全部可插拔业务卡至相对应E1时隙。
内置接口配置：
使用项为0表示该链路不使用，1为使用；
总线数对应四组背板总线和保存配置
共有5种常用配置方案可以用打开选取，也可将手动配置的数据保存于方案中。
图8

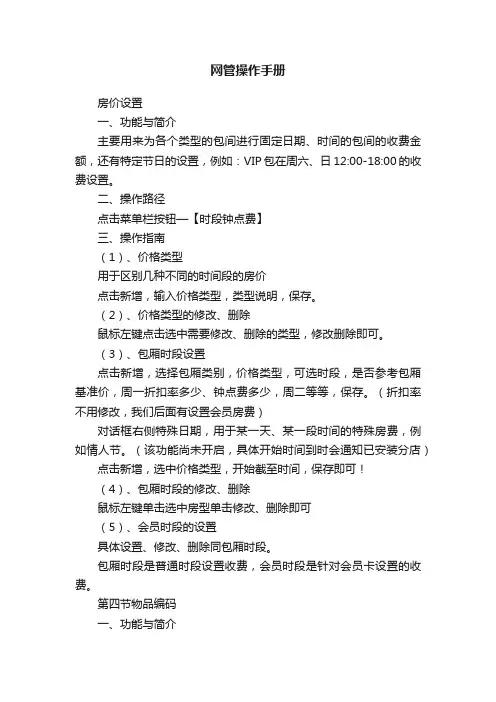

网管操作手册
