4G移动通信系统
4G移动通信系统的关键技术
4G移动通信系统的关键技术4G移动通信系统的关键技术一：引言4G移动通信系统是第四代移动通信技术的代表，它具有更高的速率、更低的时延和更大的容量。
本文将对4G移动通信系统的关键技术进行详细介绍。
二：物理层技术1. OFDM技术OFDM（正交频分复用）技术是4G移动通信系统的关键基础技术，它能够有效地抵抗多径衰落以及频率选择性衰落，提高系统的频谱效率和抗干扰性能。
2. MIMO技术MIMO（多输入多输出）技术可以利用多个天线进行信号的传输和接收，通过空域上的多径传播提高系统的速率和容量，并提高信号的可靠性。
三：网络层技术1. IP分包技术IP分包技术可以将数据分成多个小包进行传输，提高网络的灵活性和传输效率，适应多种不同的应用场景。
2. 全IP网络技术全IP网络技术是4G移动通信系统中的核心技术，它通过统一的IP协议对语音、数据和视频进行传输，提供统一的服务和优化的网络接入。
四：数据链路层技术1. 自适应调制与编码技术自适应调制与编码技术可以根据信道条件来动态调整调制方式和编码率，提高信号的传输质量和系统的容量。
2. 空间复用技术空间复用技术可以将频率和空间进行灵活的分配，提高系统的频谱效率和容量。
五：移动接入层技术1. LTE技术LTE（Long Term Evolution）技术是4G移动通信系统中最主流的技术，它具有更高的速率和容量，支持多种应用场景和业务需求。
2. WiMAX技术WiMAX（Worldwide Interoperability for Microwave Access）技术是另一种重要的4G移动通信技术，具有较大的覆盖范围和灵活的接入方式。
六：安全与管理技术1. 身份鉴别与认证技术身份鉴别与认证技术可以保护用户和网络的安全，防止未经授权的访问和攻击。
2. 密钥管理技术密钥管理技术可以确保通信过程中的数据安全性，通过合理的密钥、分发和更新策略，保护用户隐私和通信内容的保密性。
移动通信系统从1G到4G
移动通信系统从1G到4G移动通信系统从1G到4G1. 介绍1.1 背景移动通信系统是随着科技的发展不断演进和进步的。
从最早的1G（第一代移动通信系统）到目前最新的4G（第四代移动通信系统），每一代移动通信系统都有其特点和优势。
本文档将详细介绍移动通信系统从1G到4G的发展历程。
2. 第一代移动通信系统（1G）2.1 概述第一代移动通信系统（1G）是指使用模拟技术进行通信的系统。
该系统于20世纪80年代初开始商用，并以蜂窝式移动通信网络为基础。
1G系统的主要特点是语音通信为主，数据传输速度较慢。
2.2 技术特点- 使用模拟技术进行通信- 语音通信为主，数据传输速度较慢- 基站覆盖范围有限，容量较小2.3 系统优势- 实现了移动通信的基本功能- 开创了移动通信系统的先河2.4 系统缺点- 通话质量受到天气、地形等因素的影响- 数据传输速度慢，无法满足高速数据传输的需求3. 第二代移动通信系统（2G）3.1 概述第二代移动通信系统（2G）是指使用数字技术进行通信的系统。
2G系统于20世纪90年代初开始商用，并在1G的基础上进行了升级和改进。
2G系统不仅实现了语音通信，还具备了一定的数据传输能力。
3.2 技术特点- 使用数字技术进行通信- 实现了语音通信和一定的数据传输能力- 短信功能得到加强，可以发送短信3.3 系统优势- 提供了更稳定、更清晰的通话质量- 支持短信功能，方便进行文字沟通- 数据传输速度较1G有所提升3.4 系统缺点- 数据传输速度仍然较慢，无法满足大量数据传输的需求- 基站容量有限，难以支撑大量用户的同时通信需求4. 第三代移动通信系统（3G）4.1 概述第三代移动通信系统（3G）是指使用增强的数字技术进行通信的系统。
3G系统于21世纪初开始商用，并在2G的基础上引入了高速数据传输和互联网接入能力。
4.2 技术特点- 使用增强的数字技术进行通信- 支持高速数据传输和互联网接入能力- 视频通讯功能实现4.3 系统优势- 支持高速数据传输，满足了大量数据传输的需求- 提供了互联网接入能力，方便用户上网浏览、等操作- 实现了视频通讯功能，增强了用户的沟通体验4.4 系统缺点- 基站建设成本高，覆盖范围相对较小- 需要更新用户设备，成本较高5. 第四代移动通信系统（4G）5.1 概述第四代移动通信系统（4G）是指使用更先进的数字技术进行通信的系统。
中国移动4G介绍
中国移动4G介绍中国移动4G网络，是中国移动通信集团公司提供的第四代移动通信技术，提供更高速的无线通信服务。
本文将详细介绍中国移动4G网络的特点、优势以及对用户生活的影响。
一、4G网络的概述中国移动4G网络是基于第四代移动通信技术的无线网络系统，它的前身是3G网络。
4G网络具备更高的数据传输速度、更低的延迟以及更高的信号覆盖范围，能够实现更快速、更稳定的无线通信体验。
二、4G网络的特点1. 更高的速度：中国移动4G网络具有更高的速度，可以提供更快的网页加载、视频传输、文件下载等服务。
用户可以更快速地获取信息和进行数据传输，提高工作效率和生活品质。
2. 更低的延迟：4G网络的延迟更低，用户可以更快地与互联网进行互动，无论是在线游戏、远程控制还是视频通话，都能够实现更顺畅的体验。
3. 更广的覆盖范围：中国移动4G网络的信号覆盖范围更广，可以提供更稳定的信号，无论是在城市还是乡村，用户都能够享受到更好的通信服务。
4. 多样化的应用：4G网络不仅可以满足传统手机通信需求，还可以连接各种智能设备，如智能手表、智能家居设备等。
用户可以通过4G网络实现更多样化的应用，方便自己的生活和工作。
三、4G网络对用户生活的影响1. 提升工作效率：通过使用4G网络，用户可以更快速地浏览和处理电子邮件、传输大文件，提高工作效率。
同时，4G网络的低延迟特性也有助于远程协作和视频会议，加强了商务交流的便利性。
2. 丰富娱乐体验：4G网络的高速和稳定性为用户提供了更好的娱乐体验。
用户可以流畅地观看高清视频、在线游戏，并随时获取各种音乐、电影等娱乐资源。
3. 拓展社交圈子：借助4G网络，用户可以随时随地与朋友、家人保持联系。
无论是通过社交媒体还是即时通讯工具，4G网络都能够提供更稳定、更快捷的连接，加强人与人之间的交流。
4. 推动物联网发展：4G网络的普及也促进了物联网的发展。
用户可以通过4G网络连接智能家居设备、智能穿戴设备等，实现智能化的生活方式。

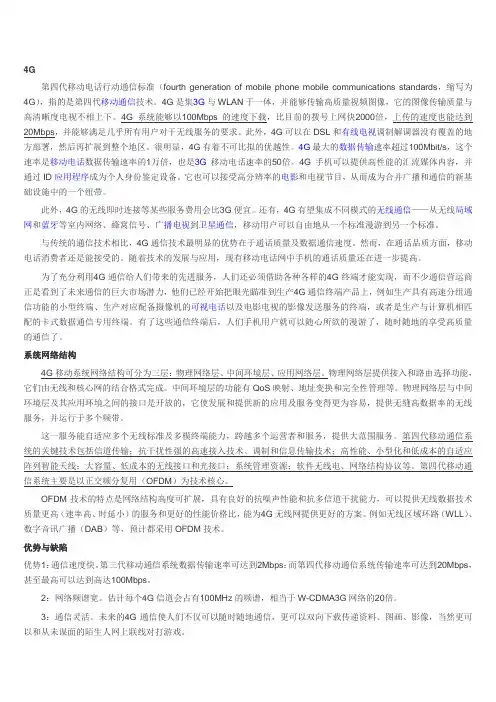

4G(第四代移动通信)
4G第四代移动电话行动通信标准（fourth generation of mobile phone mobile communications standards，缩写为4G），指的是第四代移动通信技术。
4G是集3G与WLAN于一体，并能够传输高质量视频图像，它的图像传输质量与高清晰度电视不相上下。
4G系统能够以100Mbps的速度下载，比目前的拨号上网快2000倍，上传的速度也能达到20Mbps，并能够满足几乎所有用户对于无线服务的要求。
此外，4G可以在DSL和有线电视调制解调器没有覆盖的地方部署，然后再扩展到整个地区。
很明显，4G有着不可比拟的优越性。
4G最大的数据传输速率超过100Mbit/s，这个速率是移动电话数据传输速率的1万倍，也是3G移动电话速率的50倍。
4G手机可以提供高性能的汇流媒体内容，并通过ID应用程序成为个人身份鉴定设备。
它也可以接受高分辨率的电影和电视节目，从而成为合并广播和通信的新基础设施中的一个纽带。
此外，4G的无线即时连接等某些服务费用会比3G便宜。
还有，4G有望集成不同模式的无线通信——从无线局域网和蓝牙等室内网络、蜂窝信号、广播电视到卫星通信，移动用户可以自由地从一个标准漫游到另一个标准。
与传统的通信技术相比，4G通信技术最明显的优势在于通话质量及数据通信速度。
然而，在通话品质方面，移动电话消费者还是能接受的。
随着技术的发展与应用，现有移动电话网中手机的通话质量还在进一步提高。
为了充分利用4G通信给人们带来的先进服务，人们还必须借助各种各样的4G终端才能实现，而不少通信营运商正是看到了未来通信的巨大市场潜力，他们已经开始把眼光瞄准到生产4G通信终端产品上，例如生产具有高速分组通信功能的小型终端、生产对应配备摄像机的可视电话以及电影电视的影像发送服务的终端，或者是生产与计算机相匹配的卡式数据通信专用终端。
有了这些通信终端后，人们手机用户就可以随心所欲的漫游了，随时随地的享受高质量的通信了。
移动通信系统从1G到4GPPT课件
安全性差
1g系统缺乏加密和安全措 施，容易遭受窃听和干扰 攻击。
1g系统的应用场景
语音通话
1g系统主要提供语音通话服务， 满足用户基本的通讯需求。
简单的数据传输
部分1g系统支持低速数据传输， 如短消息服务。
区域性覆盖
由于1g网络的大规模覆盖能力，适 用于提供区域性覆盖的通信服务。
03
CATALOGUE
网络功能虚拟化（NFV）
采用虚拟化技术，实现网络功能的软件化和 集中管理。
4g系统的应用场景
移动互联网
4G系统为移动互联网提供了 高速、稳定的网络环境，支 持在线视频、社交媒体、电 子商务等多种应用。
物联网
4G系统为物联网应用提供了 广泛的覆盖和接入能力，支 持智能家居、智能交通、智 能农业等领域的应用。
3g系统的局限性
建设成本高
3g系统的建设和运营成本相对较高，给运营商带来了较大的压力 。
传输速率有限
相对于后续的移动通信系统，3g系统的传输速率相对较低，不能 满足用户对高速数据传输的需求。
竞争激烈
随着移动通信市场的竞争加剧，3g系统的市场份额逐渐受到其他 通信技术的挑战。
05
CATALOGUE
高速率
5g网络能够提供更高的数据传 输速率，满足用户对高清视频 、虚拟现实等高带宽应用的需
求。
低延迟
5g技术大幅减少了网络延迟， 为实时应用如自动驾驶、远程 医疗等提供了可靠的技术支持 。
大规模连接
5g网络具备支持海量设备同时 连接的能力，为物联网、智慧 城市等领域的发展奠定了基础 。
频谱高效利用
5g采用了高频谱技术和新型信 号处理技术，提高了频谱利用
多媒体业务
4G网络lte技术
第一课认识4G LTE4G就是第四代移动通信系统，第四代移动通信系统可称为广带接入和分布式网络，其网络结构将是一个采用全IP的网络结构。
4G网络采用许多关键技术来支撑，包括正交频分复用技术（Orthogonal Frequency Division Multiplexing,OFDM) ,多载波调制技术，自适应调制和编码（Adaptive Modulation and Coding,AMC)技术，MIMO和智能天线技术，基于IP的核心网，软件无线电技术一件网络优化和安全性等。
另外，为了与传统的网络互联需要用网关建立网络的互联，所以4G将是一个复杂的多协议网络。
第四代移动通信系统具有如下特征：1.传输速率更快：对于大范围高速移动用户（250km/h)数据速率为2Mbps;对于中速移动用户（60km/h)数据速率为20Mbps;对于低速移动用户（室内或步行者），数据速率为100Mbps.2.频谱利用效率更高：4G在开发和研制过程中使用和引用许多功能强大的突破性技术，无线频谱的利用比第二代和第三代系统有效的多，而且速度相当的快，下载速率可达到5~10Mbps;3.网络频谱更宽：每个4G信道将会占用100MHz或是更多的带宽，而3G网络的带宽则在5~20MHz之间；4.容量更大：4G 将来采用新的网络技术（如空分多址技术）来极大地提高系统容量，以满足未来大信息量的需求。
5.灵活性更强：4G系统采用智能技术，可自适应地进行资源分配，采用智能信号处理技术对信道条件不同的各种复杂环境进行信号的正常收发。
另外，用户将使用各式各样的设备接入到4G系统；6.实现更高质量的多媒体通信：4G网络的无线多媒体通信服务将包括语音、数据、影像等，大量信息透过宽频信道传送出去，让用户可以在任何时间、任何地点接入到系统中，因此4G也是一种实时的宽带的以及无缝覆盖的多媒体通信。
7.兼容性更平滑：4G系统应具备全球漫游，接口开放，能跟多种网络互联，终端多样化以及能从第二代平稳过渡等特点。
移动通信系统从1G到4G(2023最新版)
移动通信系统从1G到4G移动通信系统从1G到4G⒈介绍⑴概述移动通信系统是指通过无线电波传输信息的通信系统，它为人们提供了移动和无线通信的便利性。
移动通信系统经历了几个世代的演进，从1G到4G，每个世代都带来了不同的技术和功能。
⒉第一代移动通信系统（1G）⑴概述第一代移动通信系统是指从1970年代开始出现的模拟信号移动通信系统。
1G系统采用了频分多址（FDMA）技术，允许多个用户在不同的频段上进行通信。
这些系统在语音通信方面取得了重大突破，但数据传输速率较低。
⑵主要特点- 采用模拟信号传输- 频分多址技术- 语音通信为主要功能- 通信质量较差⒊第二代移动通信系统（2G）⑴概述第二代移动通信系统是指从1990年代开始出现的数字信号移动通信系统。
2G系统采用了数字信号传输，提供了更好的音质和通信质量。
同时，2G系统引入了数据传输功能，使用户能够进行简单的数据通信。
⑵主要特点- 采用数字信号传输- 引入数据传输功能- 支持短信功能- 通信质量较好⒋第三代移动通信系统（3G）⑴概述第三代移动通信系统是指从2000年代开始出现的宽带移动通信系统。
3G系统采用了分组交换技术，提供了更高的数据传输速率和更广泛的应用服务。
3G系统还引入了视频通信和移动互联网等功能。
⑵主要特点- 采用分组交换技术- 提供更高的数据传输速率- 引入视频通信和移动互联网功能- 支持更广泛的应用服务⒌第四代移动通信系统（4G）⑴概述第四代移动通信系统是指从2010年代开始出现的全IP网络移动通信系统。
4G系统采用了OFDM（正交频分复用）技术和MIMO （多输入多输出）技术，提供了更高的数据传输速率和更稳定的信号质量。
4G系统还引入了更多的应用服务，如高清视频通信、移动支付等。
⑵主要特点- 采用OFDM和MIMO技术- 提供更高的数据传输速率和更稳定的信号质量- 引入更多的应用服务- 支持高清视频通信和移动支付等功能本文档涉及附件附件1、移动通信系统演进图本文所涉及的法律名词及注释⒈频分多址（FDMA）：一种通信技术，将可用的频率范围分成多个频段，每个用户在一个频段上进行通信。
第8章 第四代(4G)移动通信系统
8.1.1 4G的两种制式
两种制式为何会不同呢？接下来将做具体介绍。
1.TDD与FDD设计中的不同 由于TDD以时间区分上下行，FDD以频率区分上下行。因此二
8.1 4G概述 值得注意的是，它其实不符合国际电信联盟对下一代无
线通讯的标准（IMT-Advanced）定义，只有升级版的LTE Advanced才满足国际电信联盟对4G的要求。3GPP（3rd Generation Partnership Project，第三代合作伙伴计划） 在多址方式方面选择了下行采用OFDMA，上行采用SC-FDMA （单载波频分多址），舍弃了3G核心技术CDMA。LTE系统在 性能和数据速率上有所提高，在系统容量和覆盖率上进行提 升，不管在用户面或是控制面上都减小了时延，支持更多的 业务类型，在建设和运营方面都降低了成本。
了减少UE的功率消耗。在DRX状态下，UE会为每一个下行HARQ进程 开启一个HARQ RTT定时器，这个定时器长度为UE期待收到重传数 据需等待的最小子帧数。当HARQ RTT定时器未过期时，UE不可进 入睡眠状态，以避免遗漏接收重传数据。
（2）半持续调度过程
LTE中存在动态调度和SPS（semi-persistent scheduling，半持 续调度）两种分组调度方式。SPS方式下，无线资源的分配在一 段较长的时间内半静态地分配给UE，适合于如VoIP等数据分组小， 时延要求高且数据传送具有一定周期性的业务。
①HARQ过程的定时关系
从图8.l中可看出，子帧i收到的ACK/NACK信息总是对应于在 子帧i-4发送的数据。另外，对于下行异步HARQ，收到ACK/NACK后 数据的重传或新数据的发送与之前的数据发送没有确定的对应关 系；而对于上行同步HARQ，重传数据或新数据总是在i+4时刻发送。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4G 移动通信系统
•移动通信的发展史
•4G的提出
•4G的定义
•4G的关键技术
•4G通信技术的发展展望
•1974年Bell实验室提出蜂窝移动通信概念蜂窝小区系统设计解决大容量需求与有限频谱资源的矛盾•1980s 第一代移动通信系统（1G）美国AMPS、北欧NMT、日本NAMTS、英国TACS
模拟传输，话音业务，FM调制
多址方式：FDMA
大量不兼容制式并存
•1990s 第二代移动通信系统（2G）GSM、IS-54、PDC、IS-95(N-CDMA或称cdmaOne)数字传输，话音业务与传真等低速率数据业务
多址方式：TDMA（GSM ）、CDMA（IS-95）
微蜂窝小区结构，频谱利用率高，系统容量大
新的调制方式GMSK、QPSK等
标准化提高
移动通信的发展史•2000s 第三代移动通信（3G）
UMTS/IMT-2000：WCDMA、cdma2000、TD-SCDMA
数字传输，移动多媒体业务、多速率、多种QoS 要求
多址方式：CDMA为主
高速率：室内或静止（<10 km/h）：2.048 Mbps；
市内（60 km/h）：384 kbps；
郊区（200 km/h）：144 kbps;
微蜂窝结构，QPSK/自适应调制，分组交换（IPv4）
标准化进一步提高
• 2.5G标准：GSM 对应的GPRS/EDGE
IS95 对应的CDMA1X
移动通信系统发展总揽
3GPP
IEEE
3GPP2
3G面临的应用问题•制式标准仍然不统一，标准间不兼容
•核心网络不基于IPv6，无法实现全球漫游
•不支持高速流媒体业务
•不支持与WLAN、FWA、PAN的互联
•3G通信系统仍无法满足多媒体通信的要求，因此第四代移动通信系统（4G）应运而生
Relation between 3G and 4G
3G
市场培育作用
4G的过渡阶段
从网络的平滑演进方面来说，3G系统也是必不可少的一个阶段
4G
解决3G系统的缺陷、提供完
善理想化的技术体系
4G系统将会取代3G系统是通
信系统发展的必然趋势
从2G到4G的演进过程。
