开、闭式水、循环水、抽汽回热及旁路系统(精选)
汽机汽水系统简介
汽机汽水系统简介发电部：刘勇第一部分：循环水系统、开式冷却水系统我厂循环水系统采用海水直流供水系统。
所谓直流供水系统就是冷却水直接从水源，进入凝汽器与汽轮机排汽换热，温度升高了的冷却水排至水源。
冷却水系统的作用：（1）对排汽进行冷却形成真空（2）向开式冷却水系统提供水源。
每台机组配置两台单级立式导叶斜流泵，由长沙水泵厂生产，水泵型号：88LKXA-2，设计流量10.5 m3/s；设计扬程：23.5 mHO。
循环水泵出口门采用蓄能罐式液控2缓闭止回蝶阀，每台机组两台循环泵出口门后汇至一根DN3000外径的循环水母管，至汽机房前分为两根DN2200外径的循环水管，先进入低背压凝汽器，再经高背压凝汽器后汇流至排水虹吸井经钢筋混凝土排水沟进入排水工作井排出。
二台机组的循环水系统通过循泵出口压力钢管上的两个联络电动蝶阀组成扩大单元制方式运行，冬季采用一泵一机运行，春秋季采用三泵二机运行，夏季采用二泵一机运行。
循环水系统主要流程如下：取水口→自流进水隧道→循环水泵（循泵房设施）→进水压力钢管→凝汽器→排水钢管→钢筋混凝土排水沟→排水虹吸井→钢筋混凝土排水→排水工作井→自流排水隧道→排水口。
每台机组凝汽器循环水管分别在低压凝汽器水侧进口和高压凝汽器水侧出口的循环水管道上设有电动蝶阀，以便隔离凝汽器，共配置2进2出4个电动蝶阀。
每台机组冷凝器的A、B侧各配置一套胶球清洗系统。
循环水泵房进水前池和排水工作井进口处安装有钢闸门，当循环水系统需要排空进行检修时，可用以隔离切断海区海水水源。
每台循泵进水流道上各设置1块直立式拦污栅，用以清除水源中粗大污物、集中污物和其它飘浮物。
每块拦污栅尺寸为6mx21m、栅条净距50mm，采用耐海水不锈钢材质。
正常工作时，泵房无人值班，定期巡视检查.循环泵房所有拦污栅共用一台直耙式清污机，清污机进行移动式工作，清污时沿2.3 m宽的轻轨将清污机开至需清污的取水井上方，先下降，上升时将污物刮出。
简述火力发电厂生产过程
发电厂的运行管理
部门及岗位设置：
发电部设部长、副部长、各专业专工，行使管理职能。 发电部管理模式为值建制，设立4个值，每值设置岗位为：值长、机组长、主 值、副值和巡检。 每个值负责内容：机组的调试操作与验收，机组的启动、停机和试验操作， 机组正常运行的监视、检查和操作调整，机组异常及事故情况下的处理和恢 复正常运行，分析事故原因，制定防范措施。总之，就是保证机组安全经济 稳定运行，完成发电量任务。 主要的管理制度有：交接班制度、巡回检查制度、设备定期试验制度、工作 票制度、操作票制度，即“两票三制”。
Q 为锅炉输入的ቤተ መጻሕፍቲ ባይዱ量，
2、管道损失。指管道流动损失和散热损失。用管道效率η2来表示。
3、汽轮机损失。指蒸汽在汽轮机内部作功过程中，由于蒸汽节流、摩擦、漏汽、 鼓风、冲击以及余速等造成的损失。用相对内效率η3表示。此外汽轮机的机械 效率用η4表示。
发电厂的经济运行
火力发电厂的主要损耗：
4、循环热损失。是指汽轮机排汽到凝汽器后经循环水冷却，带走的热量。循 环热损失只与热力循环的形式和参数有关。由于循环热损失，使整个热力循环 的效率只有40～54％，这是火力发电厂最大损失所在。循环热效率用η5表示。 5、发电机损失。指发电机的机械损失和磁电转换过程中的铜损、铁损。发电 机的效率用η6表示。
因此整个发电机组的效率为：
η＝ η1 ×η2 ×η3 ×η4 ×η5× η6
其数值大约在26～43％。
发电厂的经济运行
火力发电厂的能量平衡图
输入 热量
输出热量
火力发电厂机组的主要经济指标
第七章 发电厂全面热力系统
汽轮机本体疏水系统采用集中疏水管接至紧 贴在凝汽器外侧的矩形本体疏水扩容器，扩容 冷却后汽水两侧进入凝汽器。
四、典型机组的汽轮机本体疏水系统 300MW机组汽轮机本体疏水系统
第九节 辅助蒸汽系统
一、辅助蒸汽系统的作用及组成 辅助蒸汽系统的作用是保证机组在各种运
启动疏水 经常疏水 自由疏水或放水。
二、汽轮机本体疏水系统 疏水点的设置 疏水装置及控制 疏水管道的布置
三、本体疏水系统的形式 汽轮机本体疏水按高、中、低压三种参数分
别接入 3 台高、中、低压本体疏水扩容器，疏 水经扩容器扩容后分汽水两侧进入凝汽器。
汽轮机本体疏水按不同压力参数设置多管道 连接于集中疏水管，然后进入凝汽器。
二、典型机组的轴封系统 600MW机组自密封式轴封系统
1000MW机组的轴封系统
第八节 汽轮机本体疏水系统
一、本体疏水系统的作用 为了有效地防止汽轮机进水事故和管道中积
水而引起的水冲击，必须及时把汽缸和蒸汽管 道中存积的凝结水排出，以确保机组安全运行。 同时还可以回收洁净的凝结水，而这对提高机 组的经济性是有利的。
1000MW超超临界机组高压加热器的 疏水与放气系统
1000MW超超临界机组低压加热器的 疏水与放气系统
第七节 汽轮机的轴封系统
一、轴封系统的作用及形式
汽封只能减小漏气（汽）量，而不能阻止 蒸汽漏出汽缸和空气漏入汽缸；为了阻止蒸 汽漏出汽缸和空气漏入汽缸，汽轮机的轴封 必须配置轴封系统，它由轴封供汽系统和轴 封抽汽系统组成。
一、蒸汽供热系统
对外直接供汽方式的原则性热力系统
对外间接供汽方式的原则性热力系统
开、闭式水、循环水、抽汽回热及旁路系统
3.闭式循环冷却水系统
3.1设备规范 闭式循环冷却水泵 型号：8SAP－10B 型式：单级双吸离心泵 吸入口径：250mm 流量：239m3/h 扬程”44mH2O转速2980r/min 轴功率：36.7KW 制造厂：长沙通大集团有限公司
闭式循环冷却水泵 配用电机 型号：Y225M－2 额定功率：45KW 额定电压：380V 额定电流：82.3A 转速：2960r/min 制造厂：上海先锋电机厂
4.6凝汽器胶球清洗装置的启动 程序操作: 关闭收球网。 启动胶球输送泵。 延时10s开启胶球输送泵出口电动球阀。 延时10s开启装球室切换阀。 清洗持续30分钟。 关闭装球室切换阀。 延时30分钟关闭胶球输送泵出口电动球阀。 停止胶球输送泵。 开启收球网。 清洗完成后检查回收胶球数量，如果太少，应继续投运胶球 清洗装置，对胶球清洗的旁路系统进行收球30分钟。
4.4循环水系统的联锁保护 循环水泵出口母管压力＜0.14MPa时，“循环水泵出口母管 压 力L”报警，联锁启动备用循环水泵。运行循环水泵事故跳闸 时，备用循环水泵联锁启动，跳闸泵出口液控止回蝶阀联锁 关闭，联动泵出口液控止回蝶阀联锁开启。
4.5正常启动时，先开启循环水泵出口液控止回蝶阀，待 其开度开至15°时，联锁启动循环水泵。 正常停泵时，先关闭循环水泵出口液控止回蝶阀，待其 开度关至15°时，联锁停止循环水泵。 循环水泵电机线圈温度＞100℃时，“循环水泵电机线圈 温度H”报警。循环水泵电机导向轴瓦、推力轴瓦、下轴 瓦的温度＞70℃高报警，当循环水泵电机导向轴瓦温度 ＞90℃、推力轴瓦温度＞95 ℃ 、下轴瓦温度＞90℃时， 循环水泵跳闸。循环水泵出口液控止回蝶阀控制油系统 油压降至14.5MPa时，电动油泵自动启动;循环水泵出口 液控止回蝶阀控制油系统油压升至17MPa时，电动油泵 自动停止。
开式水、闭式水系统
开式水、闭式水系统11.1.概述11.1.1.对于布置标高较高的被冷却设备，通过开式水泵泵升压后供水，称开式水系统。
11.1.2.开式水系统为开式循环，主要供闭式水冷却器、汽机侧油冷却器冷却水及转动机械的轴承和润滑油站供应冷却水，开式水系统水源为循环水或循环水补充水。
11.1.3.闭式水系统采用凝结水、补水泵出口作为补充水，向冷却水质要求高的设备提供冷却水，主要是汽泵前置泵密封、电泵及前置泵密封、EH油冷却器、凝结水泵轴承及电机、空预器润滑油冷却器、磨煤机润滑油站冷却器、密封风机轴承、送风机油站冷却器、一次风机油站冷却器、等离子冷却水箱等提供冷却水。
11.1.4.系统内设两台的闭式循环冷却水泵，一台闭式水箱和两台闭式循环冷却水热交换器（由开式循环水来冷却）。
11.2.设备规范冷却器为本厂技术协议11.3.开式水、闭式水系统联锁与保护11.3.1.开式水系统联锁保护：a.开式循环冷却水泵出口门自动开:1)开冷泵已运行，延时2秒。
2) 开冷泵未运行时联锁开关投入。
b.开式循环冷却水泵出口门自动关:开冷泵未运行，且联锁开关未投入。
c.开式循环冷却水泵自动启：1)运行开式循环泵跳闸或手动停止。
（联锁投入）2)一台开式循环泵运行且出口母管压力低(30PCC10CP001)<0.2MPa，延迟2秒（联锁投入）d.开式循环冷却水泵自动停：1)A开式循环冷却水泵运行延时10S且出口门关2)开式循环水滤网入口循环水压力(30PCC10CP001)<0.07MPa。
3)A开式循环冷却水泵电机驱动端轴承温度>90℃,延时2S（30PCC01CT367）。
4)A开式循环冷却水泵电机非驱动端轴承温度>90℃,延时2S（30PCC01CT368）。
5)A开式循环泵电机定子线圈温度每相两点温度>130℃（与关系），延时2秒（A相30PCC01CT361、30PCC01CT362；B相：30PCC01CT363、30PCC01CT364、C相：30PCC01CT365、30PCC01CT366。

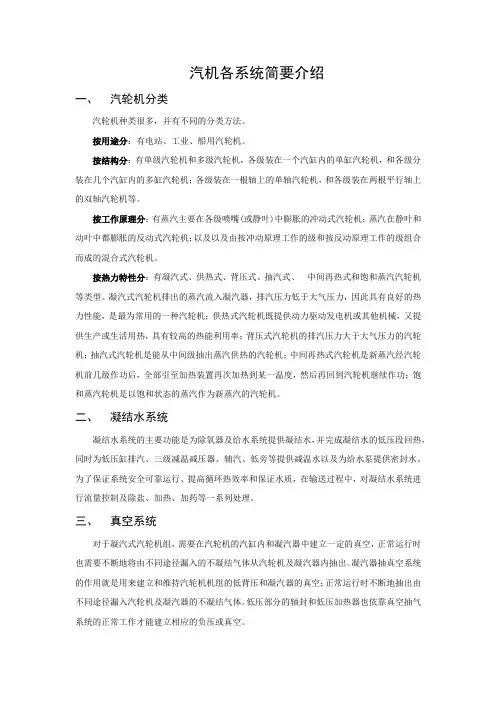

汽机各系统简单介绍
汽机各系统简要介绍一、汽轮机分类汽轮机种类很多，并有不同的分类方法。
按用途分：有电站、工业、船用汽轮机。
按结构分：有单级汽轮机和多级汽轮机，各级装在一个汽缸内的单缸汽轮机，和各级分装在几个汽缸内的多缸汽轮机；各级装在一根轴上的单轴汽轮机，和各级装在两根平行轴上的双轴汽轮机等。
按工作原理分：有蒸汽主要在各级喷嘴(或静叶)中膨胀的冲动式汽轮机；蒸汽在静叶和动叶中都膨胀的反动式汽轮机；以及以及由按冲动原理工作的级和按反动原理工作的级组合而成的混合式汽轮机。
按热力特性分：有凝汽式、供热式、背压式、抽汽式、中间再热式和饱和蒸汽汽轮机等类型。
凝汽式汽轮机排出的蒸汽流入凝汽器，排汽压力低于大气压力，因此具有良好的热力性能，是最为常用的一种汽轮机；供热式汽轮机既提供动力驱动发电机或其他机械，又提供生产或生活用热，具有较高的热能利用率；背压式汽轮机的排汽压力大于大气压力的汽轮机；抽汽式汽轮机是能从中间级抽出蒸汽供热的汽轮机；中间再热式汽轮机是新蒸汽经汽轮机前几级作功后，全部引至加热装置再次加热到某一温度，然后再回到汽轮机继续作功；饱和蒸汽轮机是以饱和状态的蒸汽作为新蒸汽的汽轮机。
二、凝结水系统凝结水系统的主要功能是为除氧器及给水系统提供凝结水，并完成凝结水的低压段回热，同时为低压缸排汽、三级减温减压器、辅汽、低旁等提供减温水以及为给水泵提供密封水。
为了保证系统安全可靠运行、提高循环热效率和保证水质，在输送过程中，对凝结水系统进行流量控制及除盐、加热、加药等一系列处理。
三、真空系统对于凝汽式汽轮机组，需要在汽轮机的汽缸内和凝汽器中建立一定的真空，正常运行时也需要不断地将由不同途径漏入的不凝结气体从汽轮机及凝汽器内抽出。
凝汽器抽真空系统的作用就是用来建立和维持汽轮机机组的低背压和凝汽器的真空；正常运行时不断地抽出由不同途径漏入汽轮机及凝汽器的不凝结气体。
低压部分的轴封和低压加热器也依靠真空抽气系统的正常工作才能建立相应的负压或真空。
发电厂热力系统
2、再热蒸汽系统
第二节 再热机组的旁路系统
• 汽轮机的旁路系统是指蒸汽绕过汽轮机，经过与 汽轮机并联的减温减压装置，到参数较低的蒸汽 管道或凝汽器中的连接系统。如图4—8所示，主 蒸汽绕过汽轮机高压缸，经减温减压后进入再热 冷段蒸汽管道的系统称为高压旁路或1级旁路。 再热后的蒸汽绕过汽轮机中、低压缸，而通过减 温减压后直接排入凝汽器的系统称为低压旁路或 11级旁路。主蒸汽绕过汽轮机经减温减压后直接 进入凝汽器的系统则称为整机旁路或一级大旁路。 任何再热机组的旁路系统均是上述三种形式中一 种、两种或三种形式的组合。
3、双管——单管——双管式主蒸汽系统
• 特点：
• 1）由于中间采用单管，有利于消除进入汽 轮机主蒸汽的两侧温度偏差和压力偏差。
• 2）单管的长度至少为管径的20倍，管径按 最大蒸汽流量设计。
• 3）主蒸汽管道上主汽阀前不再装设任何截 止阀，既减少了主蒸汽管道上的压强损失， 又减少了运行维护费用。
汽机系统原理介绍
张慎富
主要内容
1、主蒸汽与再热蒸汽系统 2、再热机组旁路系统 3、回热抽汽系统 4、抽真空系统 5、主凝结水系统 6、除氧给水系统 7、汽轮机的轴封蒸汽系统 8、汽轮机本体疏水系统 9、汽机辅助蒸汽系统 10、工业水冷却系统 11、发电机冷却系统 12、发电厂供水系统 13、发电厂热力系统的投、停运 14、小汽轮机热力系统
（4）防止锅炉超压，兼有锅炉安全阀的作用 。
在机组负荷突降或甩负荷时，利用旁路系统排放蒸汽，
可减少锅炉安全阀的动作次数。
（5）电网故障或机组甩负荷时，锅炉能维持 热备用状态或带厂用电运行。
对于大容量机组，当发电机负荷减少、解列 或只担负厂用电负荷，以及汽轮机甩负荷时，旁 路系统能在几秒钟内完全打开，使锅炉逐渐调整 负荷，并保持在最低稳燃负荷下运行，而不必停 炉，在故障消除后可快速恢复发电，从而减少停 机时间和锅炉的启、停次数，大大缩短了单元机 组的重新启动时间，有利于系统稳定。
闭式水系统
2）运行泵跳闸且联锁投入时，备用泵联锁 启动。
六.闭式水用户
1.凝结水泵轴承、电泵及其前置泵轴承冷却 器。
2.引风机、送风机油站冷却器。 3.空预器轴承冷却器。 4.一次风机轴承冷却水。 5.磨煤机电机及其油站冷却器。 6.等离子点火器。
3.调节冷却水进水门，调节水温小于38度。
4.缓慢关闭运行换热器工作水出水门。
5.关闭原运行换热器冷却水进水门，正常备 用。
五.闭式水水泵及保护
1.闭式水泵
我厂的闭式水系统配有两台闭式水泵一 台运行一台备用。 泵额定功率37KW 、额定电流69.8A 转速2950 r/min。
2.闭式水泵的保护
七.闭式水正常检查
1.泵出口的压力正常0.7—0.8Mpa。 2.闭式水泵入口滤网差压小于0.015Mpa。 3.闭式水温度保持在38以下。 4.电机和泵各部分无异音、无异常震动、无
过热现象。 5.电机与轴承温度正常。
6.管道各阀门无泄漏、振动等异常现象。
7.闭式膨胀水箱水位＜1000mm，水位低报警；水 位＞1400mm，水位高报警。
谢谢！
闭式水循环系统
集控一班：张平
一.闭式水系统的简介
1.闭式水系统为部分设备的轴承、油站进行 冷却。主要由闭式水箱、闭式水泵、闭式 水换热器及连接管道、阀门组成。
2.闭式水的流程
除盐水→闭式水箱→闭式水泵→闭式水 冷却器→系统各用户→闭式水回水母管→ 闭式水泵
二.闭式水系统的投运
1.向膨胀水箱补水至高水位（膨胀来自箱补 水水源有三路：除盐水正常补水、凝结 水输送泵出口来和凝结水泵出口来）。
6. 检查泵体、电机正常，换热器正常，泵出 口压力大于等于0.5MPa，系统及泵无泄 漏。
蒸汽凝结水回收装置开式系统和闭式系统有什么区别
蒸汽凝结水回收装置开式系统和闭式系统有什么区别蒸汽凝结水回收装置开式系统和闭式系统有什么区别蒸汽在用汽设备中放出汽化潜热后，变成冷凝水，经疏水器排出。
不同用汽设备排放的冷凝水通过回收管网汇集到集水罐中，由冷凝水回收装置送到锅炉或其它用热处，如除氧器等，这就是冷凝水回收系统。
该系统的作用在于回收利用冷凝水的热量(包括闪蒸汽热量) 和软化水，根据不同情况可采用不同工艺方式，一般习惯上有开式系统和闭式系统之分。
1. 开式系统该系统冷凝水收集箱是开口式，与大气相通，由于冷凝水进入收集箱时压力突然降低，水温高于该压力对应的沸点，产生大量二次闪蒸汽，剩余冷凝水温度大约是100℃。
实际上，由于闪蒸散热或有时为了防止输送水泵汽蚀而兑入冷水，回收水温仅在70℃左右。
加之开式回收方式会有空气进入冷凝水回收管道，容易引起管道腐蚀。
但开式系统装置简单，投资较少。
与冷凝水直接排放相比，仍有一定的节能效果。
2. 闭式系统该系统中冷凝水收集箱是封闭式，系统内冷凝水压力始终保持高于大气压力，使冷凝水水温低于该压力下的沸点，冷凝水的热能得到充分利用。
而且闭式系统的冷凝水保持蒸汽原有品质，用于锅炉给水时，不会增加溶解氧量，也减少了锅炉补水量，减少了水处理的费用。
冷凝水是否属于闭式回收，要看系统压力和大气压力之间的关系。
若用汽设备使用蒸汽压力为P1，冷凝水回收集水罐的标定压力为P2，大气压力为P0。
当P2越接近于P1时，回收系统闭式程度越高，节能率越高; 反之，P2越接近于P0时，回收系统的密闭程度越差，节能率越小。
显然，密闭系统评判标准是P0、P1、P2三者的大小关系。
当P2=P0时，就不能称为密闭式回收系统，就变成了开式回收系统。
其节能率和开式系统也就是一样的。
随着能源价格的上涨，蒸汽价格也在不断上升，为降低生产成本，增加市场竞争力，企业对各类低(无) 压蒸汽热能和凝结水热能的回收利用显得十分迫切。
目前本公司生产的乏汽热能回收装置和凝结水利用已在石化、钢铁、电厂、轻工、造纸等企业得到广泛应用，并获得用户的一致好评。
抽汽回热系统及热网系统
抽汽回热系统及热网系统概述以水为工质的热力发电厂，汽轮机排汽凝结放热的损失最大，抽汽回热将部分做完功的蒸汽抽出，这部分蒸汽的汽化潜热被凝结水吸收保留在了系统内，减少了冷源损失，提高了电厂热经济性。
回热作为一个最普遍、对提高机组和全厂热经济性最有效的手段，被当今所有火电厂的汽轮机所采用。
另外，为保证机组正常运行，抽汽还提供轴封用汽、锅炉辅助用汽、采暖及制冷用汽等。
回热系统既是汽轮机热力系统的基础，也是电厂热力系统的核心，它对机组和电厂的热经济性起着决定性的作用。
抽汽回热系统作用抽汽回热系统是原则性热力系统最基本的组成部分，采用抽汽加热锅炉给水的目的在于减少冷源损失，一定抽汽量的蒸汽作了部分功后不再至凝汽器中向冷却水放热，既避免了蒸汽的热量被循环冷却水带走，使蒸汽热量得到充分利用，热耗率下降。
同时由于利用了在汽轮机作过部分功的蒸汽来加热给水，提高了给水温度，减少了锅炉受热面的传热温差，从而减少了给水加热过程的不可逆损失，在锅炉中的吸热量也相应减少。
综合以上原因说明抽汽回热系统提高了机组循环热效率，因此抽汽回热系统的正常投运对提高机组的热经济性具有决定性的影响。
抽汽系统组成本机组汽轮机共设六段非调整抽汽和一段调整抽汽。
其中，一、二、三段抽汽分别向三台高加和三号高加外置蒸汽冷却器供汽；四段抽汽向给水泵汽轮机和除氧器供汽，同时向辅助蒸汽联箱供汽。
五段抽汽为调整抽汽，一部分至五号低加，另一部分至热网，同时还需具有提供不低于50t/h（暂定）厂用蒸汽的能力，五段抽汽共用2个抽汽口，并采用下排汽方案。
；六、七段抽汽分别向六、七号低加供汽，除第六、七段抽汽外，各抽汽管道均装设有气动逆止阀和电动截止阀，前者作为防止汽轮机超速的一级保护，同时也作为防止汽轮机进水的辅助保护措施；后者是作为防止汽轮机进水的隔离措施。
在各抽汽管道的顶部和底部分别装有热电偶，作为防进水保护的预报警，便于运行人员预先判断事故的可能性。
由于四抽连接到辅汽联箱、除氧器和给水泵汽轮机等，用户多且管道容积大，管道上设置两道逆止阀。
