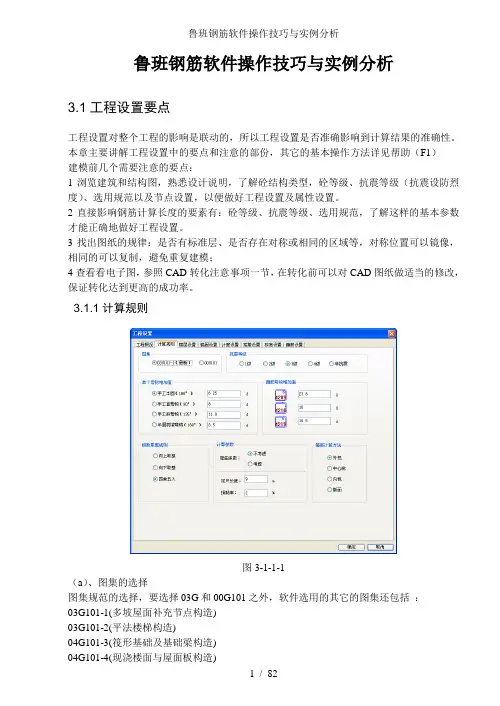

鲁班钢筋使用技巧（1）梁在集中标注与原位标注在同一图层时的转化在CAD转化时，梁集中标注和原位标注在同一层图层如何更快、更好的进行转化在提取梁边线及集中标注后，进行识别梁构件，然后将识别后图层打开，在提取原位注标栏中将钢筋信息提取，最后自动识别钢筋原位标注。

（2）图形法构件属性定义剪力墙纵横向筋默认数据2b12@200，前面2指什么？2指的是二排，在03G101-1中第13页规定到剪力墙大于160时，应配置双排，所以软件默认按规范，当然如果墙厚变化更大时，可以在这里再设置排数就可以了（3）基础梁中箍筋前面11表示的意义？在基础梁构件中，软件在箍筋的集中标注处的书写格式是11B14@150/250(2)样式的，这里的11表示的是基础梁两端加密区的箍筋数量，其反映到计算结果中显示的就为22根加密区箍筋。

（4）撑脚在鲁班钢筋中式如何计算的？例如一块板的尺寸式3200*4400、撑脚间距为@1000，那么软件的计算为（3.2÷1.0）*（4.4÷1.0）＝3*4＝12；又如一块板的尺寸式3600*4600、撑脚间距为@1000，那么软件的计算为（3.6÷1.0）*（4.6÷1.0）＝4*5＝20（5）当有时候输入放射钢筋的时候放射筋怎么输入？答:图形法里有放射筋布置（板筋的倒数第三个按扭--放射布置）。

可以先布置好板筋，之后根据需要选择不同的放射筋布置就可以了。

（6）为什么在不同楼层中布置相同的洞口连梁其箍筋根数却不同？在剪力墙顶层中布置洞口连梁时，箍筋的根数与在中间层的布置不同，因为在顶层剪力墙的洞口连梁中，连梁锚固钢筋还需附加间距为150的箍筋，直径同跨中箍筋。

（规范03G101-1第51页处有明确标注）（7）问：为何在计算墙拉钩筋的时候，软件只计算了横向的钢筋答：因为在输入的时候，只输入了横向间距，而没有输入纵向的间距。

争取的输入格式为：级别直径@墙长方向排距/墙高方向排距。

如[email=A10@300/300]A10@300/300（8）剪力墙“S型拉筋”根数是如何计算的？例如某一层剪力墙：高度4300mm，板厚120mm，墙厚200mm，左右端为500mm*500mm的端柱，端柱间的墙身净距为3200mm，“S型拉筋”为A6.5@200。

鲁班钢筋算出来的“S型拉筋”根数为352根，本人觉得是“S型拉筋”的根数应为“(4300*3200)/(200*200)=344根”。

为什么？是因为向上取整的问题，如果是4200，那计算结果和你的算式是一样的，如果是4300，多了100，3.2/0.4=8，就多了这8根。

（9）布置5000MM长的墙或梁构件的正确操作方式！最近很多用户说布置已知长度的墙或梁构时，总是长度不对，不知道是不是操作的方法有误，现在我把正确的操作方式描述一下，希望对没有布置出构件的一些用户有所帮助：1.先击连续布墙（或连续布梁命令）2.选择起始点，左键点击一下3.按住键盘上SHIFT键，鼠标仍回到起始点，左键点击一下，松开键盘SHIFT键,会弹出"相对坐标绘制"对话框4.在X(横向)或Y(纵向)输入长度,点击确定就可以了没有布置出准确长度的原因是在第三步,没有回到起始点,所以相对指定的位置不对,这样就不能指定从起始点到终点的精确值!（10）CAD转化中,当CAD图纸比例不是1:100,转化的时候会出现大块的梁,在CAD中应该怎么处理一下再转化呢?首先打开CAD图,框选图形,在命令栏输入SC,根据提示,指定任意一个基点,再输入R(参照),再点击指定的参照长度--(分别指定第一点和第二点,输入长度),最后回车就OK了.用DI量取一下是否现在图形比例全部正确,保存好后导到鲁班钢筋CAD中再转化就没问题了!（11）如何在图形法中绘制与水平或竖直方向成一角度的钢筋可以在图形法中先点击动态坐标图标，会弹出一个“坐标系旋转角度”的对话框，在里面输入一个需要的角度值（角度以逆时针为正值，顺时针为负值，数值范围在0-360度之间，不能输入负值），则坐标系旋转出一个角度，我们就可以输入与水平或竖直方向成一角度的钢筋了。

（12）不打开工程，怎么看是哪个版本做的？先把工程压缩为ZIP格式，双击打开，点击\Version.xml就可以看到版本号了。

注：只针对10.1（包括10.1）以后的版本。

（13）b12/14@150 的板底筋如何输入？答: 在图形法中，首先布置好板，然后布置钢筋，第一次布置12 的钢筋，按间距300 布置，然后再布置14 的钢筋，也按间距为300 布置，这样就可以了。

布置出来的结果便为B12/14@150 。

纵横向都这样布置均可。

（14）构造腰筋的锚固长度如何设置?对于构造腰筋的锚固，03G101上规定进支座15D，软件默认为15D。

如果我们所采用的锚固值与软件默认值不符，可以对构造腰筋的锚固长度进行调整，其方法是：在"梁构件属性"界面的下方中的"梁高级属性设置"对话框中，"属性描述"第九栏进行修改。

（15）框架梁四肢箍小箍的计算公式600*800截面，保护层30MM，A10-100(4)四肢箍,单边主筋4B20,那么小箍计算结果的公式(600-30*2-20)/3+20+20=213 描述:600(截面)-30*2(二个保护层)-20(2个主筋半径)/3(3等份)+20(主筋直径)+20(二个箍筋直径)（16）如何有效提高构件法中数据输入效率我们可以通过在构件法中设定各个数据之间的跳转顺序，来有效提高数据的输入效率。

具体操作如下（以框架梁为例）：先把软件界面打开到“梁跨中属性”，通过把鼠标放到绿色数据上，使之出现相关说明，记下其中的变量名，然后打开任一输入窗口，单击“变大”，在单击“跳转定制”按钮，再探出的对话框中，上下移动重新排列各变量的输入顺序，然后确定即可。

（17）柱筋变径如何计算？答:有一个柱：层高3000，柱筋本层12C22，上层12C20。

计算出来结果为何是6根C22长3000，另外6根长2930。

此结果如何得出？因为两接头中间有一个35*D，在下面一层时是35*22，而在上面一层时为35*20所以相差70。

也就是伸到上面一个接头的钢筋长度要短70只有2930了。

（18）构件法普通楼梯剖面ET4，按默认数据计算提示“不符规范”？这是因为在03G101-2中第28页中规定到低端和高端踏步段水平净长必须<Ln/4-Bs(Ln指楼板水平净跨长,Bs指踏步宽),所以输入的数据必须满足于此规范值。

（19）工程文件损坏或丢失的处理在使用软件的时候如果碰到电脑死机，突然断电，正在处理的数据就容易发生错误；或是被病毒破坏等其它因素。

使文件损坏或丢失，不能正常打开。

对于鲁班算量和鲁班钢筋的文件，一般我们按如下方法处理：1 ）算量：（1 ）*.eng 文件：可以新建一个同名的工程，然后将新建文件的.eng 文件复制到要修复的文件夹。

（2 ）*.dwg 文件：如果是丢失了，可以将文件夹下同名的*.bak 文件的后缀bak 改成dwg 就可以了。

如果是损坏了，可以在CAD 界面下，文件菜单里有“图形实用程序”的选项，选择“修复”即可。

2 ）钢筋：一个钢筋工程下有3 个文件，后缀分别是st~ ，ba~ ，stz 。

其中.stz 是主文件，其它两个是备份文件，和前面一样可以通过修改后缀st~ 或ba~ 为stz 来恢复。

（20）首根离中距离是什么意思?答:首根离中距离是指板的第一根钢筋（平行于梁或墙的那根）离梁或墙的中线的距离。

是指梁宽在240的情况下，梁的半宽120，加规范规定的板的首根筋距梁的侧面为50。

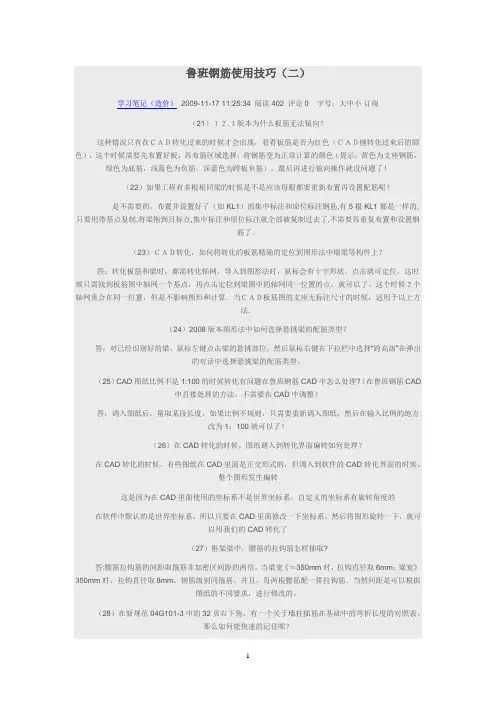

在图形法中做钢筋，如果是以墙或梁的中线来绘制，那么我们就在首末根离中的距离处进行调整，这时首末根离中的距离应为墙或梁宽的1/2再加上50（21）１２.１版本为什么板筋无法镜向？这种情况只有在ＣＡＤ转化过来的时候才会出现，看看板筋是否为红色（ＣＡＤ刚转化过来后的颜色），这个时候需要先布置好板，再布筋区域选择，将钢筋变为正常计算的颜色（提示：黄色为支座钢筋，绿色为底筋，浅蓝色为负筋，深蓝色为跨板负筋），最后再进行镜向操作就没问题了！（22）如果工程有多根相同梁的时候是不是应该每根都要重新布置再设置配筋呢？是不需要的，布置并设置好了（如KL1）的集中标注和原位标注钢筋,有5根KL1都是一样的,只要用带基点复制,将梁拖到目标点,集中标注和原位标注就全部被复制过去了,不需要再重复布置和设置钢筋了。

（23）ＣＡＤ转化，如何将转化的板筋精确的定位到图形法中墙梁等构件上？答：转化板筋和梁时，都需转化轴网，导入到图形法时，鼠标会有十字形状，点击就可定位，这时候只需找到板筋图中轴网一个基点，再点击定位到梁图中的轴网同一位置的点，就可以了。

这个时候２个轴网重合在同一位置，但是不影响图形和计算．当ＣＡＤ板筋图的支座无标注尺寸的时候，适用于以上方法．（24）2008版本图形法中如何选择悬挑梁的配筋类型？答：对已经识别好的梁，鼠标左键点击梁的悬挑部位，然后鼠标右键在下拉栏中选择“跨高级”在弹出的对话中选择悬挑梁的配筋类型。

（25）CAD图纸比例不是1:100的时候转化有问题在鲁班钢筋CAD中怎么处理?（在鲁班钢筋CAD中直接处理的方法，不需要在CAD中调整）答：调入图纸后，量取某段长度，如果比例不规则，只需要重新调入图纸，然后在输入比例的地方改为1：100就可以了！（26）在CAD转化的时候，图纸调入到转化界面偏转如何处理？在CAD转化的时候，有些图纸在CAD里面是正交形式的，但调入到软件的CAD转化界面的时候，整个图形发生偏转这是因为在CAD里面使用的坐标系不是世界坐标系，自定义的坐标系有旋转角度的在软件中默认的是世界坐标系，所以只要在CAD里面修改一下坐标系，然后将图形旋转一下，就可以用我们的CAD 转化了（27）框架梁中，腰筋的拉钩筋怎样抽取?答:腰筋拉钩筋的间距取箍筋非加密区间距的两倍，当梁宽《＝350mm时，拉钩直径取6mm；梁宽》350mm时，拉钩直径取8mm。

钢筋级别同箍筋。

并且，每两根腰筋配一排拉钩筋。

当然间距是可以根据图纸的不同要求，进行修改的。

（28）在新规范04G101-3中的32页右下角，有一个关于墙柱插筋在基础中的弯折长度的对照表，那么如何能快速的记住呢？其实我们可以看一下这里面的规律，首先弯折长度要大于150，然后竖直长度是从0.5Lae到0.8Lae递增的弯折长度为12D到6D递减的，这样来记忆的话，就很简单了！（29）当设计图纸指定梁上部钢筋锚固长度为800mm，下部钢筋锚固长度为600mm时，如何成批设置钢筋的弯折长度？在"梁构件属性"对话框中，左下角有一个"系统高级"图标，点击后，系统弹出"梁高级属性设置"对话框，我们可以对梁的上、下部钢筋的弯折段长度等参数进行分别设置。
