结构胶粘钢施工工艺
JGN-G粘钢加固结构胶
用途：JGN-G为改进型粘钢加固结构胶，适用于钢板和钢板、钢板和混凝土粘贴、混凝土与
混凝土粘接；该胶可用于锚固钢筋、螺栓，以及修补混凝土孔洞、掉角、封闭构件裂缝等；也
可用于适用于金属、陶瓷、石材、玻璃、水泥制品、木材等材料的自粘和互粘。
特点：该胶拉伸、剪切强度高，抗冲击、耐老化、耐疲劳性能优良；具有优异的触变性，夏
季施工不流淌，冬季低温施工可操作性好，性能卓越。
经国检中心认证检验JGN-G粘钢结构胶
各项技术指标均满足《混凝土结构加固技术规范CECS25：90》的要求。
JGN-G粘钢加固结构胶粘接力学指标
粘接材料类型轴心抗拉强度（MPa）抗剪强度（MPa）
钢 - 钢>35 >21
钢 - 混凝土>f o ct(砼破坏)>f o cv(砼破坏)
混凝土 - 混凝土>f o ct(砼破坏)>f o cv(砼破坏)
注：C60混凝土，f o ct为混凝土抗拉强度试验值，f o cv为混凝土抗剪强度试验值
JGN-G粘钢加固结构胶其他技术指标
项目特征
A、B混合后使用期 >40min
抗压强度（MPa）>85
弹性模量（MPa）>36000
人工加速老化2500小时强度不降低
100次冻融循环强度不降低
JGN-G粘钢加固结构胶采用小单元金属桶封装，便于使用、贮存和运输。
附件包括产品质量合格证、检验和试验报告、产品使用说明书。
粘钢卸荷系统
载荷试验
JGN-G粘钢加固结构胶使用说明
配合比：A：B=2：1 用量：每粘贴1m2钢板需 JGN-G结构胶6公斤左右。
特点：耐酸碱，耐腐蚀，触变性，夏季施工不流淌，冬季低温施工可操作性好。
其他用途：锚固钢筋、螺栓、修补混凝土孔洞、掉角、封闭构件裂缝等
粘钢加固施工工艺:
粘贴面处理→加压固定及卸荷系统准备(根据实际情况和设计要求，此步骤有时省去) →配制JGN-G结构胶→涂胶和粘贴→ 固化、卸加压固定系统→检验→维护
1.粘贴面处理
1.1.混凝土粘贴面应凿除粉饰层，油垢、污物，然后用角磨机打磨除去混凝土面1-2mm厚表层，打磨完毕用压缩空气吹净浮尘，最后用干棉布拭净表面，保持干燥备用。
较大凹陷处用JGN-G胶修补平整。
1.2.钢板粘贴面应用角磨机进行粗糙处理，直至打磨出现金属光泽，然后并用干棉布拭净表面1.3.所用主要器具:冲击电锤及扁铲、手锤、角磨机、金刚石磨片、砂轮片、空压机、脱脂棉布、护目镜、防尘口罩。
粘钢胶施工流程、施工说明

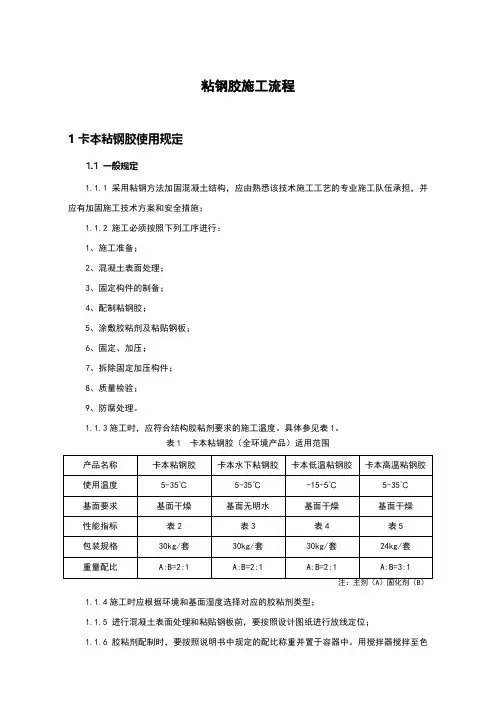

粘钢胶施工流程1卡本粘钢胶使用规定1.1一般规定1.1.1采用粘钢方法加固混凝土结构，应由熟悉该技术施工工艺的专业施工队伍承担，并应有加固施工技术方案和安全措施；1.1.2施工必须按照下列工序进行：1、施工准备；2、混凝土表面处理；3、固定构件的制备；4、配制粘钢胶；5、涂敷胶粘剂及粘贴钢板；6、固定、加压；7、拆除固定加压构件；8、质量检验；9、防腐处理。
1.1.3施工时，应符合结构胶粘剂要求的施工温度。
具体参见表1。
表1卡本粘钢胶（全环境产品）适用范围产品名称卡本粘钢胶卡本水下粘钢胶卡本低温粘钢胶卡本高温粘钢胶使用温度5-35℃5-35℃-15-5℃5-35℃基面要求基面干燥基面无明水基面干燥基面干燥性能指标表2表3表4表5包装规格30kg/套30kg/套30kg/套24kg/套重量配比A:B=2:1A:B=2:1A:B=2:1A:B=3:1注：主剂（A）固化剂（B）1.1.4施工时应根据环境和基面湿度选择对应的胶粘剂类型；1.1.5进行混凝土表面处理和粘贴钢板前，要按照设计图纸进行放线定位；1.1.6胶粘剂配制时，要按照说明书中规定的配比称重并置于容器中。
用搅拌器搅拌至色泽均匀。
在搅拌容器内及搅拌器上不得有油污和杂质。
应根据现场实际温度确定胶粘剂的拌和量，并按要求严格控制使用时间。
1.2施工准备1、应认真阅读设计施工图。
2、应根据施工现场和施工加固构件的实际情况，拟定施工方案和施工计划；3、应对所使用的结构胶粘剂、钢板、机具等做好施工前的准备工作。
1.3表面处理1、应清除被加固构件表面的杂质、蜂窝、麻面、起砂、腐蚀等混凝土缺陷，露出混凝土结构层，并修复平整。
对较大的孔洞、凹陷、露筋等部位，在清理干净后，应采取粘结能力强的修复材料进行修补。
2、应按照设计要求对裂缝进行灌注或封闭处理；3、被粘贴的混凝土表面应打磨平整，除去表面浮浆、油污等杂质，直至完全露出混凝土结构面。
粘贴所使用的钢材也需要进行打磨，打磨面越粗糙越好；4、混凝土表面应清理干净并符合对应胶粘剂类型对基面的干燥程度要求。
粘钢胶施工步骤

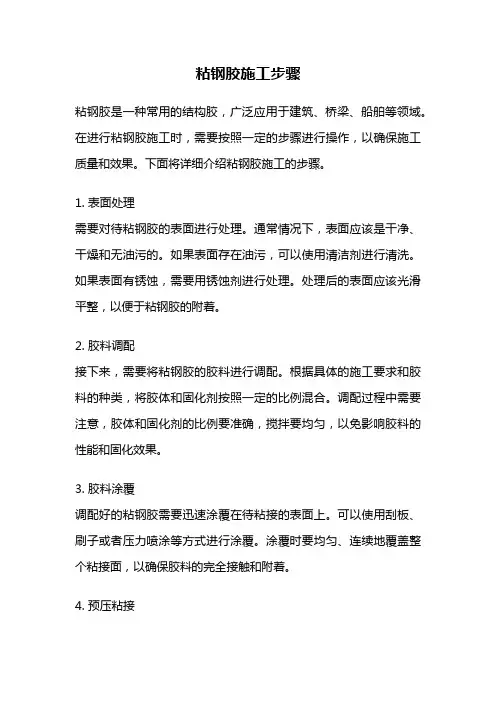

粘钢胶施工步骤粘钢胶是一种常用的结构胶，广泛应用于建筑、桥梁、船舶等领域。
在进行粘钢胶施工时，需要按照一定的步骤进行操作，以确保施工质量和效果。
下面将详细介绍粘钢胶施工的步骤。
1. 表面处理需要对待粘钢胶的表面进行处理。
通常情况下，表面应该是干净、干燥和无油污的。
如果表面存在油污，可以使用清洁剂进行清洗。
如果表面有锈蚀，需要用锈蚀剂进行处理。
处理后的表面应该光滑平整，以便于粘钢胶的附着。
2. 胶料调配接下来，需要将粘钢胶的胶料进行调配。
根据具体的施工要求和胶料的种类，将胶体和固化剂按照一定的比例混合。
调配过程中需要注意，胶体和固化剂的比例要准确，搅拌要均匀，以免影响胶料的性能和固化效果。
3. 胶料涂覆调配好的粘钢胶需要迅速涂覆在待粘接的表面上。
可以使用刮板、刷子或者压力喷涂等方式进行涂覆。
涂覆时要均匀、连续地覆盖整个粘接面，以确保胶料的完全接触和附着。
4. 预压粘接在涂覆胶料后，需要进行预压粘接。
预压粘接的目的是排除空气和胶料中的气泡，使胶料能够充分填充粘接面。
可以使用力量适中的压力器具，如橡胶锤或压力机，在粘接面上进行适当的压实。
5. 主要粘接经过预压粘接后，可以进行主要粘接。
主要粘接时，需要将两个待粘接的部件紧密地贴合在一起，使胶料充分填充粘接面和间隙。
可以使用夹具或者其他固定装置，对两个部件进行固定和压紧，以保证粘接的牢固性和均匀性。
6. 固化在主要粘接完成后，需要等待胶料的固化。
固化时间根据胶料的种类和环境条件而定，一般需要数小时至数天不等。
在固化过程中，需要保持环境温度适宜，避免温度过高或过低对固化产生影响。
固化完成后，粘接部位应该具有一定的强度和硬度。
7. 后续处理固化完成后，可以进行后续处理。
根据具体要求，可以对粘接部位进行打磨、清理和防护。
打磨可以使粘接面更加光滑平整，清理可以去除多余的胶料和污垢，防护可以增加粘接部位的耐久性和防腐性。
总结起来，粘钢胶施工的步骤主要包括表面处理、胶料调配、胶料涂覆、预压粘接、主要粘接、固化和后续处理。
SHB-粘钢结构胶施工方案
粘贴钢板施工方案施邦（上海）实业有限公司二零零七年二月二七日目录第一章编制依据第二章主要施工方法第三章安全技术措施第一章编制依据一、改造工程施工所涉及到的主要规范规程1.1《混凝土结构加固技术规范》（CECS25：90）1.2《建筑抗震加固技术规程》（JGJ116-98）1.3《钢结构加固技术规范》（CECS77-96）1.4《建筑钢结构焊接技术规程》（JGJ81-2002）1.5《建筑结构荷载规范》（GB50009-2001）1.6《建筑现场临时用电安全技术规程》（JGJ46-2005）1.7《建筑施工高处作业安全技术规程》（JGJ80-91）1.8《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）第二章主要施工方法（一）粘钢工程施工工艺流程及技术要点一、适用范围本工艺标准适用于一般工业及民用建筑物、构筑物的结构构件，如梁、柱、剪力墙的粘钢加固。
二、施工准备2.1主要机具：电焊机、等离子切割机、角磨机、电箱、砂轮片、钢丝刷。
2.2辅助机具：电锤、手吹风、氧气、乙炔、搅拌器、棉丝、墨斗、墨水、线坠、水平尺、盒尺、石笔、红蓝铅笔等。
2.3主要材料：SHB-粘钢结构胶、钢板、缀板、角钢、丙酮。
2.4作业条件：2.4.1 施工前先清理施工区域内的障碍物，清除施工面浮土及污渍。
2.4.2 根据图纸要求，放出粘钢位置线。
2.4.3 夜间施工时，应合理安排工序，防止出现质量问题，施工场地应根据需要安装照明设施，在危险地段应设置明显标志。
三、施工工艺工艺流程：清理障碍物——放线、验线——电锤打锚栓孔——清理粘钢混凝土结构面——钢板下料、钻栓孔——钢板除锈——钢板拼装——涂胶粘钢——刷防锈漆——报验3.1障碍物清理3.1.1根据现场实际情况予以清理，总的原则是方便施工为宜。
3.1.2现场质检员核查清理状态，合格后进行下一步工序。
3.2放线、验线3.2.1 放出钢板粘贴位置线点位置线。
3.2.2 现场技术员（工长）复核放线无误后，方可开始施工。
粘钢施工工艺

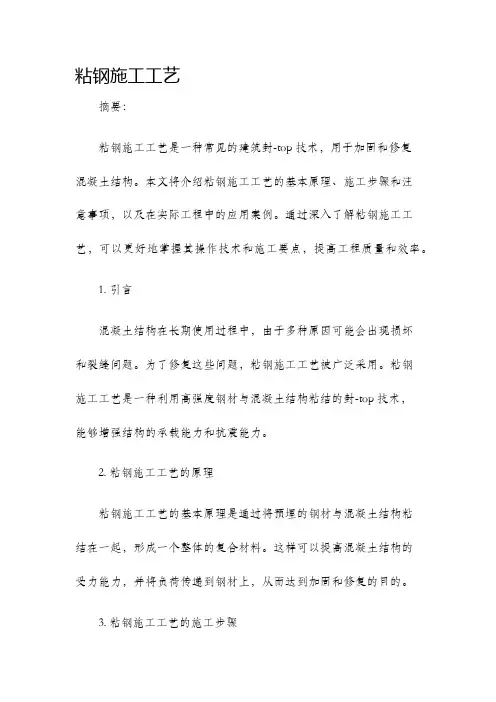

粘钢施工工艺摘要：粘钢施工工艺是一种常见的建筑封-top技术，用于加固和修复混凝土结构。
本文将介绍粘钢施工工艺的基本原理、施工步骤和注意事项，以及在实际工程中的应用案例。
通过深入了解粘钢施工工艺，可以更好地掌握其操作技术和施工要点，提高工程质量和效率。
1. 引言混凝土结构在长期使用过程中，由于多种原因可能会出现损坏和裂缝问题。
为了修复这些问题，粘钢施工工艺被广泛采用。
粘钢施工工艺是一种利用高强度钢材与混凝土结构粘结的封-top技术，能够增强结构的承载能力和抗震能力。
2. 粘钢施工工艺的原理粘钢施工工艺的基本原理是通过将预埋的钢材与混凝土结构粘结在一起，形成一个整体的复合材料。
这样可以提高混凝土结构的受力能力，并将负荷传递到钢材上，从而达到加固和修复的目的。
3. 粘钢施工工艺的施工步骤3.1 准备工作在进行粘钢施工工艺之前，需要对被粘钢的混凝土结构进行检查和评估。
确定需要加固和修复的部位，并制定相应的施工方案。
同时，准备必要的施工材料和设备。
3.2 表面处理将需要加固和修复的部位进行表面处理，包括清理、刷洗和打磨等工作，确保表面光洁、无油污和松散物质。
3.3 钢材预埋根据施工方案，在混凝土结构中预先埋设钢材。
预埋的钢材可以是钢筋、钢板、钢梁等，根据具体情况选择合适的钢材。
3.4 粘结剂涂覆将粘结剂涂覆在混凝土结构和预埋的钢材表面。
粘结剂可以是特殊的胶粘剂或树脂材料，用于提高钢材与混凝土的粘结力。
3.5 钢材粘接将预埋的钢材与混凝土结构进行粘接，确保钢材与结构紧密粘合。
在粘接过程中，需要注意施工温度、施工时间和压力等因素。
4. 粘钢施工工艺的注意事项4.1 施工环境粘钢施工工艺需要在恰当的环境下进行，避免温度过高或过低、潮湿或干燥的情况。
同时，施工现场需要保持整洁，避免灰尘和杂物对粘接效果的影响。
4.2 施工质量控制在进行粘钢施工工艺时，需要严格控制施工质量。
确保表面处理的质量，选择合适的粘结剂和钢材，并严格按照施工步骤进行操作。
粘钢加固施工工艺流程
粘钢加固施工工艺流程一、施工准备根据施工现场和被加固构件混凝土的实际状况对照设计图纸，确定施工方案和施工计划，做好施工前的准备工作。
材料及主要机具主要材料：钢板、粘钢胶、化学锚栓等主要机具：打磨机、搅拌机、电子秤、刮板、钢板及混凝土开孔工具等。
作业条件施工环境不应超过5～60℃，相对湿度不应大于70%及无化学腐蚀的施工条件为限，否则应采取有效的防护措施。
当构件混凝土强度等级低于C15时，不宜采用粘钢加固。
依据设计图纸进行施工范围内的放线作业。
二、基层处理基层处理直接决定粘钢加固的质量。
粘贴表面处理将钢板表面的锈渍和不平整部分进行打磨，直到打磨出现金属光泽为止，打磨纹路要与钢板受力方向垂直，打磨粗糙度越大越好，最后将钢板表面清理干净。
铲除混凝土粉刷层、油污和污物，露出混凝土表面，并用角磨机磨去1-2mm厚表层，直至完全露出混凝土结构新面。
混凝土上表层出现剥落、蜂窝、腐蚀等劣化现象的部位应予凿除。
对混凝土表面凹凸不平部位进行打磨修平处理，并用无油压缩空气吹除粉尘，使得表面干净并保持干燥。
混凝土裂缝处理经打磨及清理后，如发现其粘贴部位有局部缺陷和裂缝，应按设计要求对裂缝进行灌浆或封闭处理。
三、种植化学锚栓锚栓可以在粘钢胶固化前起到固定作用，并进一步增强加固效果。
锚栓空位确定用钢筋探测器检测混凝土构件，避开原钢筋位置，确定螺栓孔距。
打孔并种植锚栓对钢板和混凝土打孔，并种植化学锚栓。
注意事项待化学锚栓凝固之后才能进行钢板粘贴。
四、配制粘钢胶准确的配比才能保证粘钢胶正常固化。
秤量配胶将原材料按不同配合比，采用天平秤称量准确。
准备一个容器，将胶水主料（即A组份）及将固化剂（即B组份）置入容器中，采用低速搅拌机进行充分均匀搅拌，直至搅拌均匀且无气泡产生，即可使用。
配胶量粘钢胶每次配置量以1－2Kg为宜；建议根据现场气温、实际用量、使用时间等因素合理配胶，随配随用，避免浪费。
所有胶料要求于1小时内施工完毕。
五、粘贴钢板粘钢加固核心环节。
钢筋植筋工艺技术要求

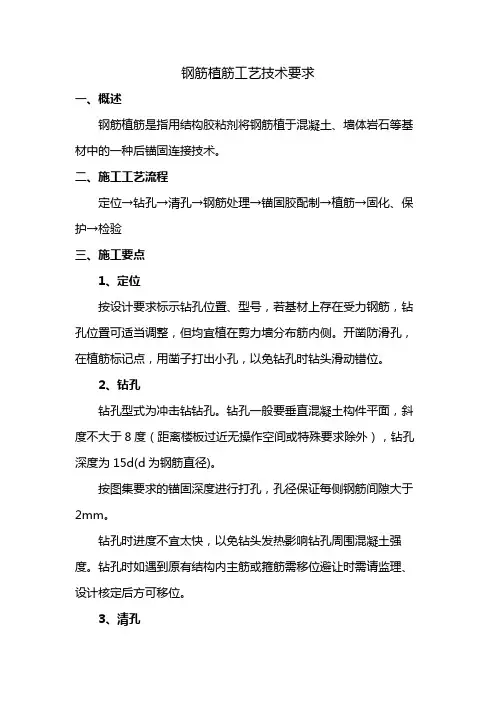

钢筋植筋工艺技术要求一、概述钢筋植筋是指用结构胶粘剂将钢筋植于混凝土、墙体岩石等基材中的一种后锚固连接技术。
二、施工工艺流程定位→钻孔→清孔→钢筋处理→锚固胶配制→植筋→固化、保护→检验三、施工要点1、定位按设计要求标示钻孔位置、型号，若基材上存在受力钢筋，钻孔位置可适当调整，但均宜植在剪力墙分布筋内侧。
开凿防滑孔，在植筋标记点，用凿子打出小孔，以免钻孔时钻头滑动错位。
2、钻孔钻孔型式为冲击钻钻孔。
钻孔一般要垂直混凝土构件平面，斜度不大于8度（距离楼板过近无操作空间或特殊要求除外），钻孔深度为15d(d为钢筋直径)。
按图集要求的锚固深度进行打孔，孔径保证每侧钢筋间隙大于2mm。
钻孔时进度不宜太快，以免钻头发热影响钻孔周围混凝土强度。
钻孔时如遇到原有结构内主筋或箍筋需移位避让时需请监理、设计核定后方可移位。
3、清孔清除孔内灰尘，在钻孔过程中，孔内会积存灰碴，尤其是向下打孔时，灰碴不易跑出，应经常清碴，否则会烧坏钻机，烧坏钻头。
本工程清孔采用吹风机高压冲洗。
钻孔完毕，检查孔深、孔径合格后将孔内粉尘用压缩空气吹出，然后用毛刷将孔壁刷净，再次压缩空气吹孔，应反复进行3∽5次，直至孔内无灰尘碎屑，在灌胶前，达到孔壁无灰尘，无油污，无有机杂质。
4、钢筋处理钢筋长度的确定，根据图纸设计要求下料，如外部加焊钢筋，其钢筋宜先焊后种植，若有困难而必须后焊，其焊点距基材混凝土表面应大于15d（d为钢筋直径），并应采用冰水浸渍的湿毛巾包裹植筋外露部分的根部，即需后焊的植筋最小长度为：孔深+焊接长+15d，以免焊接时高温影响胶的强度。
钢筋表面处理，用电动钢丝或人工钢丝刷，清除钢筋表面的锈蚀，用丙酮或酒精清除钢筋表面油污及灰尘。
5、锚固胶配制植筋胶为桶装式植筋胶两种,由A、B两组份组成，配胶宜采用机械搅拌，搅拌器可由电锤和搅拌齿组成，搅拌齿可采用电锤钻头端部焊接十字形Φ14钢筋制成。
少量可用细钢筋棍人工搅拌。
取洁净容器（塑料或金属盆，不得有油污、水、杂质）和称重衡器按配合比混合，并用搅拌器搅拌10分钟左右至A、B组份混合均匀为止。
钢结构 粘贴钢板加固施工方法
钢结构粘贴钢板加固施工方法粘贴钢板加固是一种常用的钢结构施工方法，能够有效提升建筑物的强度和稳定性。
本文将介绍粘贴钢板加固的施工原理、步骤以及注意事项。
一、施工原理粘贴钢板加固的原理是通过将钢板粘贴在建筑结构的表面，利用钢材的高强度和刚性来增加结构的承载能力。
钢板与结构表面之间的粘结层能够将受力传递到钢板上，从而实现结构的加固效果。
二、施工步骤1. 准备工作：首先需要对建筑结构进行全面的检查和评估，确定需要加固的部位和加固方案。
同时，准备好所需的材料和工具，包括钢板、粘结剂、清洁工具等。
2. 表面处理：对需要加固的结构表面进行清洁处理，去除油污、尘土等杂物，确保表面光洁。
可以使用刷子、水洗等方式进行清洁。
3. 粘结剂涂布：将粘结剂涂布在结构表面和钢板背面，确保涂布均匀。
粘结剂的选择应根据具体情况，常见的粘结剂有环氧树脂、聚酯树脂等。
4. 钢板粘贴：将涂有粘结剂的钢板粘贴在结构表面上，根据设计要求确定位置和方向。
粘贴时要确保钢板与结构表面之间没有气泡和空隙，可使用辊筒或锤子进行压实。
5. 固化和养护：粘贴完成后，等待粘结剂固化。
固化时间根据粘结剂的性质和环境温度而定，一般需要数小时至数天。
在固化期间，应保持施工区域的温度和湿度稳定，避免外力干扰。
三、注意事项1. 施工前需进行充分的结构检测和评估，确定加固方案的合理性和可行性。
2. 粘结剂的选择应根据结构的特点和施工环境来确定，确保粘结效果和持久性。
3. 施工过程中要注意安全，使用个人防护装备，避免粘结剂溅到皮肤或眼睛。
4. 施工时要注意钢板的位置和方向，确保粘贴的准确性和一致性。
5. 施工完成后，应对加固部位进行检查，确保粘贴钢板的质量和效果。
6. 需要注意的是，粘贴钢板加固不能解决结构缺陷或严重损伤的问题，对于这类情况，应采取其他合适的加固方法。
总结：粘贴钢板加固是一种简便有效的钢结构施工方法，能够提升建筑物的强度和稳定性。
施工过程中需要注意施工步骤的顺序和细节，确保施工质量。
JGN结构胶粘钢加固技术
JGN结构胶粘钢加固技术是一种常用于加固钢结构的新型技术，通过使用结构胶粘剂和钢材，可以有效地提高钢结构的承载能力和抗震能力。
下面将详细介绍JGN结构胶粘钢加固技术。
JGN结构胶粘钢加固技术主要包括以下几个步骤：1. 表面处理：首先需要对钢结构表面进行清理和处理，以确保胶粘剂能够牢固地粘结在钢结构上。
通常会使用钢丝刷或砂纸将表面污物和锈蚀物清除，然后使用溶剂进行清洁。
2. 胶粘剂涂布：接下来，需要将胶粘剂涂布在钢结构的表面上。
胶粘剂可以选择环氧树脂胶粘剂或聚乙烯醇胶粘剂等。
涂布时需要均匀地涂抹在钢结构的整个表面，并确保涂层的厚度符合设计要求。
3. 钢材预处理：在胶粘剂涂布后，需要对钢材进行预处理。
通常会对钢材进行除锈、清洁和涂层处理，以提高钢材与胶粘剂之间的粘结强度。
通常会使用防锈漆或涂层来保护钢材表面，同时也可以增加钢材的防腐性能。
4. 钢材安装：在钢材预处理完毕后，需要将钢材安装在已涂布胶粘剂的钢结构表面上。
通常会使用螺栓或焊接等方式将钢材固定在钢结构上，确保钢材与钢结构之间的连接牢固可靠。
5. 胶粘固化：安装完成后，胶粘剂需要进行固化处理。
固化时间可以根据胶粘剂的类型和胶粘层的厚度来确定，一般需要等待一定时间，以确保胶粘层具有足够的强度。
JGN结构胶粘钢加固技术的优点如下：1. 强度高：结构胶粘剂具有很高的强度和韧性，可以有效地提高钢结构的抗震能力和承载能力。
2. 粘结可靠：选择合适的胶粘剂和适当的表面处理，可以确保钢材与钢结构之间的粘结牢固可靠，不易脱落。
3. 施工便捷：JGN结构胶粘钢加固技术施工简便，不需要大型设备或机械，适用于各种不同形状和尺寸的钢结构。
4. 经济实用：相比其他钢结构加固技术，JGN结构胶粘钢加固技术成本较低，同时施工周期短，可以节省时间和人力资源。
综上所述，JGN结构胶粘钢加固技术是一种可靠、经济、便捷的钢结构加固方法，适用于各种不同类型的钢结构，对于提高钢结构的抗震能力和承载能力起到重要作用。
粘钢加固施工工艺流程
粘钢加固施工工艺流程1、粘贴钢板施工工艺流程施工准备定位放线混凝土上成孔基层处理钢件下料、成孔钢板表面处理配置结构胶涂胶、贴钢、紧固植栓养护、固化验收2、施工准备场地清理：清理粘钢作业、构件制作、材料配置现场的障碍物，并搭设上人操作脚手架平台。
电力和照明设备：电源箱作业工人的直线距离，应满足电工设备的安全距离要求。
通道区段、现场照明设备，应满足正常作业时可视亮度要求。
3、定位、放线和检查按图纸要求和设计要求，在原构件上抄平（控制标高）、定位、放线，以确定粘钢的准确位置。
根据放线定位，检查粘钢处的质量状况。
4、混凝土成孔：按照图纸和施工组织设计，在被加固的混凝土构件表面上，放线定位，确定锚固螺栓的位置，用电锤等钻孔专用设备钻孔。
5、基层处理5.1表面打磨：采用手工办法或专用机械，对混凝土表面进行打磨处理；5.2表面清洗：用钢丝刷清除表面残留物；用压缩空气吹除粉尘；混凝土表面清理干净。
6、钢板下料6.1按照图纸设计确定的安装单元，进行标号、放线、裁剪。
6.2钻孔：在钢板上进行放线、定位、确定钻孔位置，并采用台钻孔机专用设备进行钻孔；混凝土表面预植膨胀螺栓以固定钢板。
然后使用电锤在标定的位置上钻孔，遇到钢筋时，经设计认可调整钻孔位置，合理避开钢筋，孔深必须达到设计图纸或技术交底要求；钻孔完成后，将孔周围灰尘清理干净，用毛刷将孔内清理干净，使孔内达到清洁干燥。
清孔处理完毕后，用干净的棉纱将孔洞严密封堵，以防有灰尘和异物落入；以混凝土构件为单元，将钻孔后的钢板就位，以检查钢板安装偏差、锚栓位置的偏移值。
7、钢板表面处理7.1钢板粘贴面，必须进行除锈和粗糙处理，打磨纹路与构件纵向轴线方向垂直，角磨机打磨进行除锈和粗糙。
7.2表面清理：打磨后的钢板，清理干净。
8、现场配制结构胶按设计要求和施工组织设计确定的结构胶，结构胶产品说明书规定的配合比和操作要求进行配制（A、B双组份）。
9、涂胶、贴钢、紧固9.1用A、B组份，按照产品说明配制底胶，涂抹在被粘贴的混凝土构件表面和粘贴钢板表面，用开刀刮平；9.2用配制成的结构胶均匀涂抹到钢板表面上；9.3将带有涂抹胶的钢板提升安装到混凝土构件上，并临时固定；9.4采用夹具卡紧或采用工艺胀栓压紧钢板。
粘贴钢板施工工艺及注意事项
2023年莆田市初中毕业班质量检查试卷历史2023年莆田市初中毕业班质量检查试卷-历史一、选择题（每小题2分，共40分）1.下列哪个国家是丝绸之路的起点？A.中国B.印度C.希腊D.罗马2.下列哪个朝代的统治者发动了文化大革命？A.唐朝B.明朝C.清朝D.中国共产党3.以下哪个事件标志着美国独立战争的开始？A.波士顿倾茶事件B.法国大革命C.清朝废除科举D.英国开始工业革命4.印度的宗教教派多样，其中最主要的宗教是：A.佛教B.基督教C.伊斯兰教D.印度教5.革命导师孙中山在哪个城市发动了辛亥革命？A.北京B.上海C.广州D.香港6.欧洲文艺复兴运动起源于哪个国家？A.英国B.葡萄牙C.荷兰D.意大利7.第二次世界大战的爆发时间是：A.1931年B.1937年C.1939年D.1945年8.唐代诗人杜牧的名句“安能摧眉折腰事权贵，使我不得开心颜”中的“安能摧眉折腰”意思是：A.忧心忡忡B.身体不舒服C.屈服于权贵D.高兴开心9.道教的创始人是：A.孔子B.佛陀C.老子D.孟子10.以下哪个事件标志着第一次工业革命的开始？A.英国开始航海探险B.美国独立战争C.法国大革命D.英国开始使用蒸汽机11.以下哪位领导人是世界反法西斯战争的盟军指挥官？A.斯大林B.希特勒C.罗斯福D.雅尔塔12.中国古代四大发明中，指南针最早发明于：A.春秋战国时期B.唐宋时期C.明清时期D.西汉时期13.以下哪个国家拥有世界上最早的宪法？A.英国B.法国C.美国D.中国14.明代郑和七下西洋的主要目的是：A.扩大领土B.地理探险C.探索新大陆D.开展贸易15.秦始皇统一六国后，建立了哪个朝代？A.唐朝B.汉朝C.魏晋南北朝D.秦朝二、简答题（每小题10分，共20分）1.请简要介绍一下中国古代的科举制度。
2.请简要介绍一下丝绸之路的历史背景和意义。
三、论述题（共40分）请以“世界历史上的伟大发明”为题，论述古代中国的四大发明对世界历史的影响和意义。
