球阀工程图学实践说明书
.
《工程图学实践》说明书
一、目的和任务
目的：
进行测绘的目的是综合运用工程图学课程的知识，进行比较系统的制图实践，使学生理论联系实际，掌握部件测绘的工作程序，掌握手工绘图、仪器绘图及计算机绘图的能力，熟悉装配图和零件图的表达方案的选择，合理地进行尺寸的标注，合理编写零件图的技术要求，为后续的毕业设计打下良好的基础。
任务：
1、视图表达合理，图样画法符合机械制图国家标准；
2、尺寸标注正确、完整、清晰、合理，字体工整；
3、技术要求（尺寸公差、形位公差、表面粗糙度、材料等）可参照同类型的生产图样或相关手册进行类比确定；
4、零件草图应按目测徒手绘出；
5、正确地使用测绘工具，计算出有关尺寸，编写技术要求，绘制正规的零件工作图；
6、充分了解球阀的工作原理、结构特点、装配关系，根据装配示意
图，画出球阀的装配图。
二、时间进度安排
（1）球阀的拆卸与安装（组内共4人，小组内轮流拆卸）。
（2）测绘常用件及一般零件中的阀体、阀盖、阀杆、扳手的一些相关尺寸。
专业资料．
.
（3）绘制各个零件的草图（参照最原始的测量数据）
（4）根据自己测量的数据，然后在数据圆整后，完成球阀所有零件的建模（必要时进行数据优化）。
（5）阀体、阀盖、阀杆、扳手等零件图绘制。
（6）部件装配图的绘制。
（7）编写说明书。
三、球阀的工作原理
“阀”是管道系统中用来启闭或调节流体流量的部件，“球阀”是“阀”的一种，它的阀芯是球形的。该球阀由阀体、阀盖、阀芯、阀杆、扳手、螺钉、密封圈等零件组成，其中螺钉是标准件。
球阀的装配关系是：阀体与阀盖均带有方形凸缘，用四个螺钉连接。阀杆下部有凸块，榫接阀芯上的凹槽。
球阀的工作原理：用扳手带动阀杆旋转，从而实现开启、截流和断流。阀体的材料选用铸钢，毛坯是铸件，但其内、外表面都有一部分需要
进行切削加工，因此加工前应做人工时效处理。
阀盖材料为ZG230-450，是铸件，需进行时效处理消除内应力。阀盖通过螺钉与阀体连接，中间的通孔与阀体上的通孔对应，为了防止流体泄漏，阀盖与阀芯之间装有密封圈。
阀杆材料为40Cr，阀杆的左端为带有圆角的四棱柱体，与扳手的方孔配合，右端的凸榫与阀芯上的凹槽配合，阀杆的作用是通过转动扳手带动阀芯旋转，以控制球阀的开启和关闭。阀杆应经过调制处理，以提高材料的韧性和强度。
球阀具有如下的一些优点：
1、流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
专业资料．
.
2、开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。
3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。
4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。
5、球阀的启闭只做90°转动。
6、球阀通道平整光滑，不易沉积介质，可以进行管线通球。
球阀安装与使用应注意以下事项：
1、要留有阀柄旋转的位置
2、不能用作节流。
四、球阀的装配示意图
装配示意图（图1）是拆卸过程中所画的记录图样。零件之间的真实装配关系只有在拆卸后才能显示出来，因此必须边拆边画，记录个零件之间的装配关系，作为绘制装配图和重新装配的依据。
装配示意图用的是用单线条和规定符号画出来的。画装配示意图时，可以把装配体看成是透明的，这样就可以把它的内外前后结构按需要表达在一个或两个视图上。画装配示意图的顺序是先画主要零件的轮廓，然后按装配顺序把其他零件逐个画出。
五、球阀的测绘明细表
专业资料．
.
标准件的查表六、和A球阀中的标准件螺栓，螺栓末端有小倒角，因此采用六角头螺栓—，所以螺栓长M8、L16mm），螺栓的公称直径为级（BGB/T 5782-2000 GB/T 5782-2000 M8*16。附：螺栓具体查表部位
专业资料．
.
附：螺纹规格备查表
球阀的零件图绘制（视图表达方案如何确定、尺寸分析及标七、
注、技术要求（粗糙度、形位公差）分析及标注）零件图上的尺寸标注，要做到正确、完整、清晰、合理，且能满足设计要求和工艺要求。标注尺寸时应做到从设计要求出发，选择恰当的尺寸基准，不要注成封闭尺寸链；尺寸应尽量注在试图外边，两视图之间；部件中两零件有联系的部分，尺寸基准应统一；对于标准结构，应采用标准值；重要尺寸，如配合尺寸、定位尺寸、保证工作精度和性能的尺寸等，应直接标注出来；零件上一些常见结构，如底板、端面图形要按要求的标注方式进行尺寸标注。视图选择的步骤：１、分析零件：工作状态、定位和固定方法２、分析主体结构、局部功能结构、
工艺结构３、分析零件的制造过程、加工方法、加工状态绘制零件图步骤：、将零件的三维模型转换为工程图，进行投影得到所需要的图1专业资料．
.
2、在标注尺寸方面，按照书上进行标注；
3、绘制标题栏；
一、视图的选择：

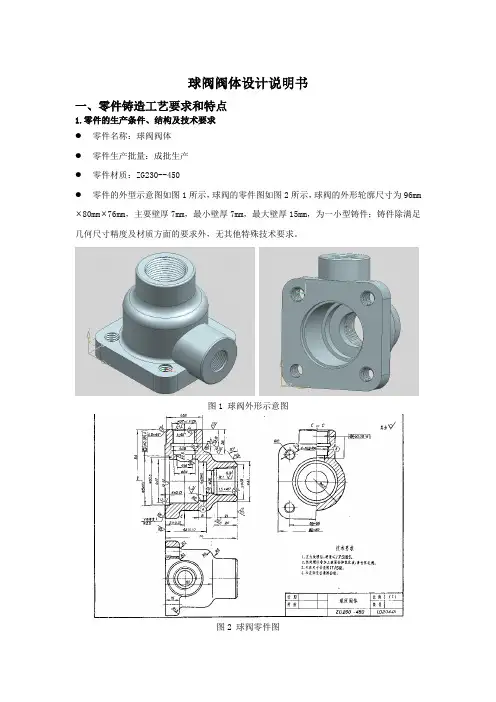

1、阀体（图2）：主视图的选择为阀体的工作状态，为表达其内部结构，采用全剖视图。其余未表达的图形采用左视图即可全部表达。
2、阀盖（图3）：主视图的选择为阀盖的工作状态，为表达其内部结构，采用全剖视图。其余未表达的图形采用左视图即可全部表达。
3、阀杆（图4）：主视图的选择为阀杆的加工状态。其余未表达的图形采用一个向视图即可全部表达。
4、扳手（图5）：主视图的选择为扳手的工作状态，为表达其内部结构，采用局部剖。其余未表达的图形采用俯视图即可全部表达。
二、尺寸：
1、阀体：以其工作状态左端面为尺寸基准。零件图上的功能尺寸一定要直接标出。标注尺寸时，要考虑工艺要求。零件图中的尺寸不允许注成封闭的尺寸链。
2、阀盖：以其工作状态左端面为尺寸基准。零件图上的功能尺寸一定要直接标出。标注尺寸时，要考虑工艺要求。零件图中的尺寸不允
