各类挡土墙常见病害及处理措施
重力式挡墙施工质量通病及管控措施
重力式挡墙施工质量通病及管控措施[摘要]：本文以该酒店项目为例，针对此工程中的部分分项工程施工过程中重点、难点进行分析，[关键词]：建筑工程；施工重难点；过程管控一、前言21世纪建筑技术飞速发展，在工程施工中工艺与新结构得以普遍应用，在这基础上工程质量得到大大的提升。
但是，因施工作业工序众多、环节复杂，一旦管理不当很容易出现质量通病，不但使建筑功能受到不良影响，还会阻碍建筑物使用。
对此，为了确保工程的顺利应用，还应对质量通病采取有效管理措施，使整体工程保质保量地完成。
二、工程概况本工程为重庆御湖新加坡社区酒店一期一标段项目位于重庆市璧山区御湖新区，该酒店是璧山首个开工建设的五星级酒店，是璧山打造主城都市区“迎客厅”的标志性项目。
地块位于大岚水库正中央，湖泊将该项目三面环绕，北侧御湖路目前为该项目唯一的出入口。
该项目总建筑面积：约61397.4平方米，其中地上面积：约31004.87平方米，地下面积：约30392.53平方米。
在本地块范围内拟建酒店大堂1栋（1层）、酒店7栋（各5层）车库及地下附属设施用房、20栋独栋酒店，挡土墙作为总长度为1400米。
三、质量通病（一）挖方边坡塌方在该工程中，重力式挡土墙是重难点，其中加入25%的片石增加了难度，最高部分接近10米，地勘地貌复杂多变，墙基础入岩要求0.6米，致使一段挡土墙出现多种截面。
在开挖基槽过程中，挖方边坡土方出现局面和大范围塌方情况。
其主要原因是机械整开挖时没有严格按照从坡体或地平面自上而下的顺序，分层次有秩序的开挖，导致所放的坡度过大或坡底受损，边坡稳定性较差，致使出现塌方。
同时原始地貌在对存在地表水和地下水之的地方进行开挖时，没有较好的方案采用科学高效的降水和排水方式，也有地表积水或地下水侵入坡体之中，导致土粘度降低和坡体倾覆受力增加，坡脚位置向基坑内侧滑移，从而受重力影响不够稳定而导致塌方；最不利的一个因素是基坑外侧靠水库，最深水位10米以上，部分基坑入岩0.6米标高已在水平面下3米多，水与基坑间的土体最薄处只有不到1米，经常有水从土体岩层中流水进基坑，甚至冲垮边坡。

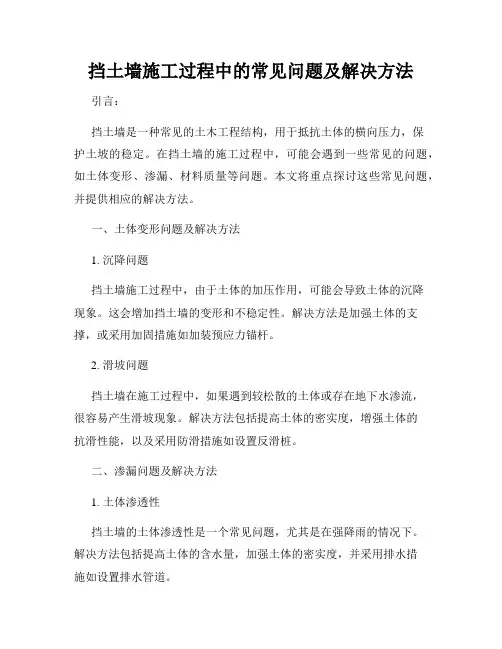

挡土墙施工过程中的常见问题及解决方法
挡土墙施工过程中的常见问题及解决方法引言：挡土墙是一种常见的土木工程结构，用于抵抗土体的横向压力，保护土坡的稳定。
在挡土墙的施工过程中，可能会遇到一些常见的问题，如土体变形、渗漏、材料质量等问题。
本文将重点探讨这些常见问题，并提供相应的解决方法。
一、土体变形问题及解决方法1. 沉降问题挡土墙施工过程中，由于土体的加压作用，可能会导致土体的沉降现象。
这会增加挡土墙的变形和不稳定性。
解决方法是加强土体的支撑，或采用加固措施如加装预应力锚杆。
2. 滑坡问题挡土墙在施工过程中，如果遇到较松散的土体或存在地下水渗流，很容易产生滑坡现象。
解决方法包括提高土体的密实度，增强土体的抗滑性能，以及采用防滑措施如设置反滑桩。
二、渗漏问题及解决方法1. 土体渗透性挡土墙的土体渗透性是一个常见问题，尤其是在强降雨的情况下。
解决方法包括提高土体的含水量，加强土体的密实度，并采用排水措施如设置排水管道。
2. 墙体渗水挡土墙的墙体渗水不仅会导致土体的软化和稳定性下降，还会损坏墙体材料。
解决方法是采用防水材料如反渗透膜，或在墙体内设置排水层。
三、材料质量问题及解决方法1. 混凝土强度不达标挡土墙的混凝土质量直接影响其承载能力和稳定性。
如果混凝土强度不达标，会导致挡土墙的功能受损。
解决方法包括加强混凝土的质量控制，使用符合标准的原材料，并采取充分的养护措施。
2. 钢筋锈蚀挡土墙中的钢筋长期受到土壤湿度和渗透性的影响，容易发生锈蚀。
钢筋锈蚀会导致挡土墙的承载能力下降。
解决方法是采用防腐蚀措施如喷涂防锈漆，或使用防锈性能较好的材料。
结论：在挡土墙的施工过程中，土体变形、渗漏和材料质量问题是常见的挑战。
为了解决这些问题，工程师应加强施工管理，确定土体力学参数，采取适当的加固和防护措施，保证挡土墙的稳定性和可靠性。
只有这样，才能确保挡土墙在长期使用中发挥应有的作用，保护土体的完整性和稳定性。

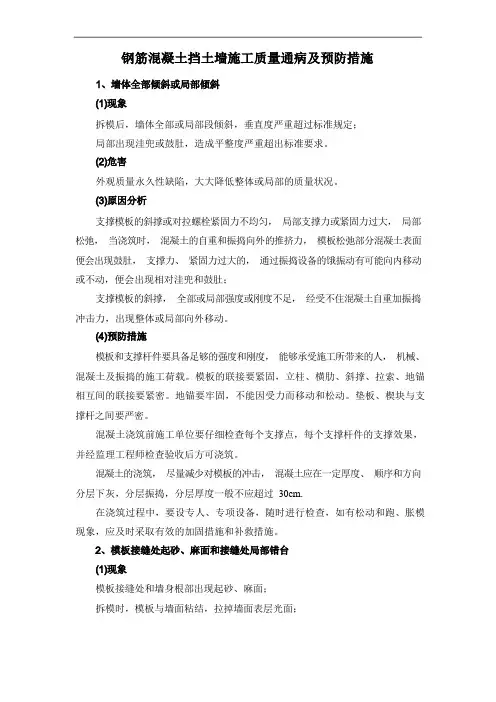

钢筋混凝土挡土墙施工质量通病及预防措施
拆模后，墙体全部或局部段倾斜，垂直度严重超过标准规定；局部出现洼兜或鼓肚，造成平整度严重超出标准要求。
外观质量永久性缺陷，大大降低整体或局部的质量状况。
支撑模板的斜撑或对拉螺栓紧固力不均匀，局部支撑力或紧固力过大，局部松弛，当浇筑时，混凝土的自重和振捣向外的推挤力，模板松弛部分混凝土表面便会出现鼓肚，支撑力、紧固力过大的，通过振捣设备的饿振动有可能向内移动或不动，便会出现相对洼兜和鼓肚；支撑模板的斜撑，全部或局部强度或刚度不足，经受不住混凝土自重加振捣冲击力，出现整体或局部向外移动。
模板和支撑杆件要具备足够的强度和刚度，能够承受施工所带来的人，机械、混凝土及振捣的施工荷载。
模板的联接要紧固，立柱、横肋、斜撑、拉索、地锚相互间的联接要紧密。
地锚要牢固，不能因受力而移动和松动。
垫板、楔块与支撑杆之间要严密。
混凝土浇筑前施工单位要仔细检查每个支撑点，每个支撑杆件的支撑效果，并经监理工程师检查验收后方可浇筑。
混凝土的浇筑，尽量减少对模板的冲击，混凝土应在一定厚度、顺序和方向分层下灰，分层振捣，分层厚度一般不应超过30cm.在浇筑过程中，要设专人、专项设备，随时进行检查，如有松动和跑、胀模现象，应及时采取有效的加固措施和补救措施。
模板接缝处和墙身根部出现起砂、麻面；拆模时，模板与墙面粘结，拉掉墙面表层光面；模板接缝处局部出现5mm 以上的错台。
十分影响外观，面积超过1%项目检查不合格，修理后难以达到好的效果。
模板接缝和模板底面与挡土墙基础顶面封闭不严，因漏浆造成；旧模板上的锈迹或粘结的砂浆未清除干净，或脱模剂涂刷的不匀，局部缺失，因粘模造成；模板块与块接缝处，联接模板的U 型卡子未卡牢，而其中一块模板又未与横肋或立柱贴紧，经浇筑混凝土受力后错动或因模板扭曲变形，本来就有错台。
重要工程应尽量使用新制钢模板，如使用旧模板，必须做认真筛选，可用的要进行调正、调平的修理工作，模板面不能扭曲，不能有明显的坑洼，模板边框应平整顺直，两块模板联接面应夹紧对严，并应除锈、除脏，打磨光洁；支搭模板时，应将联接模板的U 型卡子卡牢，并应将立柱或横肋贴紧模板，遇有空隙应用木楔塞严；所有模板缝应一律应用橡胶带或海绵条挤紧封严；在浇筑混凝土时，同样应有专人负责巡视检查，遇有漏浆漏水应及时补救。

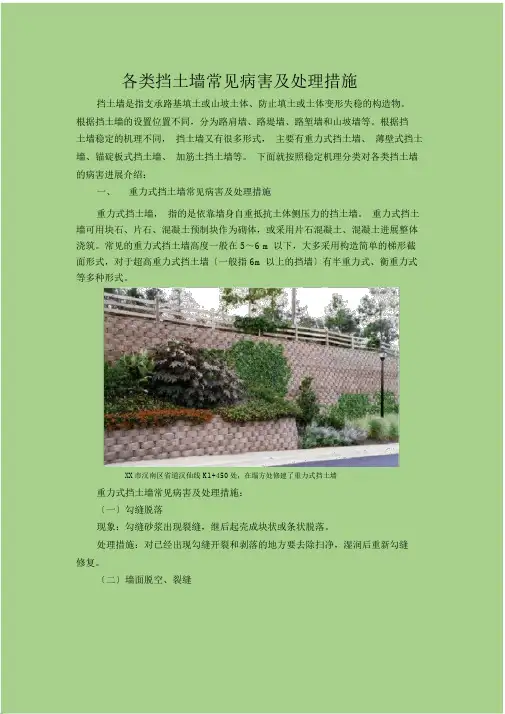

各类挡土墙常见病害与处理措施
各类挡土墙常见病害及处理措施挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
根据挡土墙的设置位置不同，分为路肩墙、路堤墙、路堑墙和山坡墙等。
根据挡土墙稳定的机理不同，挡土墙又有很多形式，主要有重力式挡土墙、薄壁式挡土墙、锚碇板式挡土墙、加筋土挡土墙等。
下面就按照稳定机理分类对各类挡土墙的病害进展介绍：一、重力式挡土墙常见病害及处理措施重力式挡土墙，指的是依靠墙身自重抵抗土体侧压力的挡土墙。
重力式挡土墙可用块石、片石、混凝土预制块作为砌体，或采用片石混凝土、混凝土进展整体浇筑。
常见的重力式挡土墙高度一般在 5～6 m 以下，大多采用构造简单的梯形截面形式，对于超高重力式挡土墙〔一般指 6m 以上的挡墙〕有半重力式、衡重力式等多种形式。
XX市汉南区省道汉仙线K1+450处，在塌方处修建了重力式挡土墙重力式挡土墙常见病害及处理措施：〔一〕勾缝脱落现象：勾缝砂浆出现裂缝，继后起壳成块状或条状脱落。
处理措施：对已经出现勾缝开裂和剥落的地方要去除扫净，湿润后重新勾缝修复。
〔二〕墙面脱空、裂缝挡墙裂缝现象：墙面出现脱空、未贯穿裂缝或贯穿裂缝，处理措施：挡土墙出现的裂缝如已停顿开展，应将裂缝缝隙凿毛，去除碎渣和杂物，然后用水泥砂浆填塞。
对水泥混凝土或钢筋混凝土挡土墙裂缝也可用环氧树脂黏合。
〔三〕挡土墙倾斜现象：主要表现为挡土墙整体前倾，与相邻挡土墙产生位移，且位移成上大下小的楔形。
处理措施：对挡土墙进展加固，常用的加固方法有锚固法、套墙加固法和支撑墙加固法。
1、锚固法：采用高强钢筋做锚杆，穿入预先钻好的孔内，用水泥砂浆灌满锚杆插入岩体部位，固定锚杆，待砂浆到达一定强度后，对锚杆X拉，用锚头固定。
2、套墙加固法：在原墙外侧，加宽根底，加厚墙身。
施工时凿毛旧根底和旧墙身，必要时可设置钢筋锚栓，也可在修正过的旧混凝土外表涂覆混凝土粘结剂以增强新旧墙的联结。
为防止不均匀沉降，新旧挡墙之间应设置沉降缝。
浆砌片石挡土墙施工通病及防治措施
H IGHWAY现代公路路基片石挡墙是施工的第一步，同时也是整个工程一道亮丽的风景线。
但在实际施工当中，因为技术或者施工工艺不过关，常会产生许多病害，损坏了工程质量，影响了工程形象，缩短了工程寿命。
对此结合工作经验，总结了施工中的通病并对预防整治提出了建议。
路基浆砌片石存在的施工通病路基浆砌片石存在的施工通病有如下八种：泄水孔失效；沉降缝不垂直；勾缝砂浆脱落；表面不平整；挡墙砌筑出现通缝；砌筑工艺不当；平面位置不顺；外观几何尺寸不对。
各种施工通病的表现和产生原因泄水孔失效：病害表现为挡墙后背填土潮湿，含水量大，但挡墙泄水管长期不出水，泄水孔周围片石干燥无水迹。
产生原因：泄水管安放坡度不对，形成反坡，造成排水困难；反滤层含泥量过大，造成泄水孔堵塞；反滤层堆放位置不对，起不到排水作用。
沉降缝不垂直：病害表现沉降缝上下不垂直，前后分叉错位，缝宽上下不一致。
有时沉降缝虽外表宽度一致，上下垂直，但是内部却犬牙交错，互相叠加。
不能起到沉降缝的作用。
产生原因：砌筑时未放线，或砌筑过程中放线走动而未引起重视；端头片石未去除棱角，表面不平整；砌筑时，上下块石没有对齐、相互错位；木板错位却未纠正，随着木板倾斜而倾斜。
勾缝砂浆脱落：病害表现为勾缝砂浆开裂，继后条状或块状脱落。
产生原因：勾缝前未将墙面洒水润湿、去除浮土。
导致勾缝砂浆与墙面粘结不足，砂浆缺少水分，碎裂脱落；砂浆配合比不准或搅拌不均匀导致勾缝部分区域砂浆水泥含量过大，收缩裂缝增多，造成脱落；填缝不当，过于饱满或过于松散，致使粘结不足或片石松动，致使脱落；天气炎热，养护不足，造成勾缝失水脱落，或施工中不注意，在外力作用下脱落。
表面不平整：病害表现为片石之间凹凸不平，平整度超过规范要求，部分段落出现坡度上下不一致。
产生原因：片石加工不够，表面平整度不足；砌筑时未放线，或放线走动，或未严格按放线砌筑；砌筑时，坐浆不饱满，填缝不密实，引起片石松动；在强度未达到之前，便进行回填夯实，或砌筑时随意从高处丢弃石块，致使松动走样。

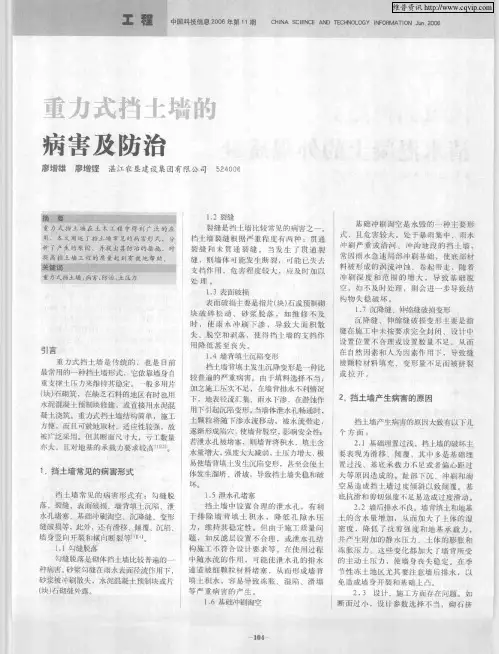

重力式挡土墙的病害及防治
井产 生附 加的静水 压 力、土体 的膨 胀和
冻张 压 力。这些 变化都 加大 了墙背所受 的 主动土 压力 ．使墙 身丧失 稳定 。在季
中随水 流的 作用 ，可能 使池水孔 的排 水 通道被 细颗 粒材抖堵 塞 ．从 而形 成墙 背 填土秘 水 ．容易导致 冻胀 、湿 陷．滑 塌 等严 重病害 的＿ 生 。 产
要 表现 为滑移 ，倾覆 ，其 中多是 基础埋 置过浅 、基庇 承载 力不 足或 者偏心距 过 大等原 因造成的 。趾 部下沉 、冲刷 和掏 空 易造成 挡土墙 过度ｌｉ ｌ 斜以致 颅覆 。基 ｉ
挡 土墙 常 见 的病 害形 式
挡 士墙 常 见的 病害 形式有 ：勾缝脱
落 、裂链 、表面破损 ．墙背填土沉陷 泄 水孔堵塞 ，基础冲 淘空 、沉降缝 、变形 缝破损等 ， 此外 ，还有滑移 、倾覆，沉陷 、 墙身 竖向开裂和横向断 裂等Ｉ 。 Ｉ ３ １ Ｊ
用降 低 藩至丧 失。 １４墙背填土沉路变形 ．
挡土墙背填土发生沉降变形是一种比 较普追的 严重病害 『 。 ＿ Ｆ填科选择不 当， Ｊ 】 ＝ 加之施工压实不足，在墙背排水不利情 况
在 自然闽 素和 人为因素 作用下 ， 导致 缝 被 颗聿 材 料填 充．变 形量不 足而被挤 裂 立
若泄水孔被堵塞，则墙背将积水，填土含
２ ，挡 土墙 产 生病 害 的原 因
档上 墙产 生病害的原 因大致有以下几
个方 面 ： ２ １基础埋 置过莰 。档上墙的破坏主 ．
水量 增大． 强度大大减弱， 土压 力增大 板 易使墙背壤土发生沉陷变形，甚 缶使土 体发生溜坍 滑坡，导致挡上墙失稳和破 坏
表面破榀 主要是指 片（ 石或预制砌 决） 块 破 碎松 动 、 砂浆 脱 落 ． 如维 修 不 及 时 ， 使雨 水 冲刷 下渗 ．导致 大 面 积 散 失 、脱空和 剥落 ，使得挡 七墙的 支挡作
各分项工程质量通病防治措施
各分项工程质量通病防治措施各分项工程质量通病是指在建设过程中，不同的工程分项存在着一些常见的质量问题。
这些问题可能会对整个工程的安全性和可靠性产生不利影响。
因此，为了保证工程质量，必须采取相应的防治措施。
以下是几个常见的分项工程质量通病及其防治措施。
1.土建工程通病：（1）基础不牢固：防治措施包括在设计阶段合理选取地基处理方式，施工时进行严格的基坑监测和地基处理，确保基础稳定。
（2）砌筑质量差：防治措施包括合理选择砌筑材料，加强砌筑过程中的质量监督和验收，保证砌筑质量。
（3）墙体开裂：防治措施包括合理设计墙体结构，加强墙体施工过程中的质量管理，防止墙体开裂。
2.给水排水工程通病：（1）管道破损：防治措施包括选用质量好的管材和配件，严格执行施工工艺标准，避免管道破损。
（2）渗漏现象：防治措施包括加强管道密封处理，进行全面的压力测试和渗透试验，确保管道无渗漏。
（3）设备故障：防治措施包括选购品牌可靠的设备，定期进行维护保养，确保设备正常工作。
3.电气工程通病：（1）电线老化：防治措施包括使用符合国家标准的电线，进行适当的电线敷设和保护，定期进行电线的检测和更换。
（2）电路短路：防治措施包括合理设计电路结构，避免线路交叉和过负荷运行，定期进行线路的检测和维修。
（3）设备故障：防治措施包括选购质量可靠的设备，定期进行设备维护和保养，确保设备正常工作。
4.暖通工程通病：（1）供暖不均匀：防治措施包括合理选择供暖设备，进行系统调试和平衡调节，确保供暖均匀。
（2）风管漏风：防治措施包括加强风管的密封处理，进行风管系统的压力测试和漏风检测。
（3）设备故障：防治措施包括选购可靠的设备，定期进行设备维护和保养，确保设备正常工作。
5.工程质量监督通病：（1）监理不到位：防治措施包括加强监理的组织和管理，确保监理人员对工程质量进行全程监控。
（2）验收不严格：防治措施包括制定严格的验收标准和程序，对工程质量进行全面的验收，确保合格率达到要求。
挡土墙质量通病发生原因及预防措施
预防措施2023-11-08contents •引言•挡土墙质量通病发生原因•挡土墙质量通病预防措施•挡土墙质量通病治理方法•案例分析•结论目录01引言挡土墙可以有效地防止水土流失，保护土地资源和生态环境。
防止水土流失维护道路安全减少灾害发生挡土墙可以支撑路堤或路堑，防止因土体压力导致道路塌陷，确保道路安全。
挡土墙能够防止山体滑坡、泥石流等自然灾害的发生，保障人民生命财产安全。
03挡土墙的重要性0201挡土墙质量通病是指在不同程度上影响挡土墙功能和安全的缺陷。
定义质量通病不仅影响挡土墙的使用寿命，还可能对周围环境和人民生命财产安全造成威胁。
影响质量通病的定义和影响02挡土墙质量通病发生原因设计考虑不周设计时未能全面考虑各种因素，导致挡土墙的结构、材料、施工等方面存在缺陷。
地质勘察不足对施工场地的地质勘察不细致，导致设计未能准确反映场地地质条件。
勘察设计原因施工工艺不当施工过程中未严格按照设计要求的施工工艺进行，导致挡土墙的质量受到影响。
施工管理不善施工现场管理混乱，对施工人员的培训和交底不足，导致施工质量问题。
施工原因施工材料原因材料质量不合格使用的材料不符合设计要求，如水泥、砂、石等质量不达标。
材料供应不足施工过程中材料供应不及时，影响施工进度和挡土墙的质量。
维护管理原因维护措施不当挡土墙建成后，未及时采取适当的维护措施，导致墙体受损、变形等问题。
管理职责不明确对挡土墙的管理职责不明确，导致维护管理不到位，出现质量问题。
03挡土墙质量通病预防措施对施工场地进行详细的勘察和设计，确保挡土墙的位置、结构和地基等设计合理。
勘察设计阶段进行挡土墙的稳定性计算，确保其能够满足承载力和稳定性要求。
稳定性计算在设计时充分考虑自然因素，如地震、洪水、风化等对挡土墙的影响。
考虑自然因素勘察设计预防措施做好施工前的准备工作，包括技术交底、人员培训、现场布置等。
施工准备确保挡土墙基础施工符合设计要求，地基处理合格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
各类挡土墙常见病害及处理措施挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
根据挡土墙的设置位置不同，分为路肩墙、路堤墙、路堑墙和山坡墙等。
根据挡土墙稳定的机理不同，挡土墙又有很多形式，主要有重力式挡土墙、薄壁式挡土墙、锚碇板式挡土墙、加筋土挡土墙等。
下面就按照稳定机理分类对各类挡土墙的病害进行介绍：
一、重力式挡土墙常见病害及处理措施
重力式挡土墙，指的是依靠墙身自重抵抗土体侧压力的挡土墙。
重力式挡土墙可用块石、片石、混凝土预制块作为砌体，或采用片石混凝土、混凝土进行整体浇筑。
常见的重力式挡土墙高度一般在5～6 m以下，大多采用结构简单的梯形截面形式，对于超高重力式挡土墙（一般指6m以上的挡墙）有半重力式、衡重力式等多种形式。
武汉市汉南区省道汉仙线K1+450处，在塌方处修建了重力式挡土墙重力式挡土墙常见病害及处理措施：
（一）勾缝脱落
现象：勾缝砂浆出现裂缝，继后起壳成块状或条状脱落。
处理措施：对已经出现勾缝开裂和剥落的地方要清除扫净，湿润后重新勾缝修复。
（二）墙面脱空、裂缝
挡墙裂缝
现象：墙面出现脱空、未贯通裂缝或贯通裂缝，
处理措施：挡土墙出现的裂缝如已停止发展，应将裂缝缝隙凿毛，清除碎渣和杂物，然后用水泥砂浆填塞。
对水泥混凝土或钢筋混凝土挡土墙裂缝也可用环氧树脂黏合。
（三）挡土墙倾斜
现象：主要表现为挡土墙整体前倾，与相邻挡土墙产生位移，且位移成上大下小的楔形。
处理措施：对挡土墙进行加固，常用的加固方法有锚固法、套墙加固法和支撑墙加固法。
1、锚固法：采用高强钢筋做锚杆，穿入预先钻好的孔内，用水泥砂浆灌满锚杆插入岩体部位，固定锚杆，待砂浆达到一定强度后，对锚杆张拉，用锚头固定。
2、套墙加固法：在原墙外侧，加宽基础，加厚墙身。
施工时凿毛旧基础和旧墙身，必要时可设置钢筋锚栓，也可在修正过的旧混凝土表面涂覆混凝土粘结剂以增强新旧墙的联结。
为防止不均匀沉降，新旧挡墙之间应设置沉降缝。
3、支撑强加固法：在挡土墙外侧，每隔一定距离，建支撑墙，以加强破损处断面并增加全墙的稳定性。
（四）基础冲刷掏空
现象：因雨水急速局部冲刷基础，导致基础脱空。
处理措施：可在趾前增设浆砌片石基础墙，抛填和码砌片石防止冲刷。
（五）泄水孔堵塞
现象：挡土墙背后填土潮湿，含水量大，但泄水管不出水。
处理措施：检查反滤材料的级配是否按设计要求施工，疏通泄水管。
（六）伸缩缝破损变形，不齐整
现象：沉降缝、伸缩缝被颗粒材料填充，变形量不足而被挤裂或拉开。
处理措施：将原伸缩缝木板剔凿3cm，内塞填沥青麻筋，表面抹砂浆和墙面板平齐，砂浆颜色与原墙面板保持一致。
在正确的伸缩缝位置施作假缝，缝宽3cm，表面涂刷沥青油。
假缝略深于墙面2-3mm。
墙顶伸缩缝位置要与两侧伸缩缝位置贯通、一致。
（七）砌体断裂或坍塌
现象：主要表现在砌体损坏严重，发生倒塌或墙身断裂。
处理措施：将损坏部分拆除重建，为防止不均匀沉降，新旧挡土墙之间应设置沉降缝，并应注意新旧挡土墙接头协调。
二、薄壁式挡土墙常见病害及处理措施
薄壁式挡土墙是指用钢筋混凝土做成悬臂式或加设中间支撑的扶壁式整体的轻型挡土墙。
沿墙长隔适当距离加筋肋板，使墙踵面板与墙睡板连成一整体者，称为扶壁式，无肋板者称为悬臂式。
薄壁式挡土墙常见病害及处理措施：
（一）滑移
现象：挡土墙整体外移，与相邻挡土墙产生产生错位，且上下位移大致相等。
处理措施：可采用干砌块石或码砌石笼进行加固。
（二）沉降
现象：基础下沉，挡土墙倾斜
处理措施：
1、地基土由于局部软弱或单侧软弱引起局部过大沉降。
有条件时可以在过大沉降一侧卸载部分荷载，也可以在沉降过大范围采用静压锚杆桩来转移应力，达到局部卸载的目的。
2、地基土由于局部坚硬土层或单侧坚硬土层引起局部沉降过小。
可以采用在沉降小的一侧采用解除应力的方法。
三、锚碇板式挡土墙及其病害
锚碇板式挡土墙包括锚杆式和锚定板式两种。
锚杆式挡土墙是由预制的钢筋混凝土立柱、挡土板构成墙面，与水平或倾斜的钢锚杆联合组成。
锚杆的一端与立柱连接，另一端被锚固在山坡深处的稳定岩层或土层中。
定板式挡土墙是由钢筋混凝土墙面、钢拉杆、锚走板以及其间的填土共同形成的一种组合挡土结构。
锚碇板式挡土墙常见病害及处理措施：
（一）侧向倾斜
现象：墙顶出现水平位移现象。
处理措施：对墙后锚固范围内的土体进行全面开挖，开挖遵循先开挖墙后土，再开挖锚块前土体，以利对墙体卸荷，避免墙体再产生倾斜。
开挖好墙后土体后，埋设地锚，实施扶正。
待挡土墙扶正后，继续张拉，使墙体继续进行倾斜，使墙顶水平位移后达到原倾斜的距离，撤掉钢丝绳，安放底层拉杆、锚块。
然后填土分层碾压。
四、加筋土挡土墙及其病害
加筋土挡土墙是在土中加入拉筋，利用拉筋与土之间的摩擦作用，改善土体的变形条件和提高土体的工程特性，从而达到稳定土体的目的。
由面板、拉筋组成，依靠填土、拉筋之间的摩擦力使填土与拉筋结合成一个整体。
加筋土挡土墙常见病害及处理措施：
（一）鼓肚、变形
现象：在距墙的1/3高度附近墙面变形外鼓，严重的产生纵向裂缝。
处理措施：锚索格架加固，格架范围可以根据墙体变形破坏情况布置在发生大变形破坏的范围或整个墙面上，锚索的数量和格架结构尺寸根据墙体承受的侧向土压力确定。
（二）拉筋强度不足、断裂
现象：单块或几块面板脱落，加筋带在与面板的连接处被拉断。
处理措施：同样采用锚索格架加固的方法。
（三）地基不均匀沉降变形
现象：墙面产生竖向裂缝。
处理措施：综合加固，对地基和墙面同时进行加固，墙面采用锚索格架加固，地基的加固处置方式交托，根据其土质和变形破坏原因可采用灌浆或反压等方法进行加固。
