MIDAS双壁钢围堰建模过程
MIDAS结构检算培训资料之双壁钢围堰操作例题一、项目简介1.1结构简介某特大桥采用（60.75+100+60.75）m大跨连续梁结构跨越秦淮新河，承台位于主河道，直为径17.4m，高4m，底标高-5.0m，施工最大水位为8.0m，河床以下主要为第四系全新统冲积层(Q4al)，下伏基岩为侏罗系上统西横山组(J3)钙泥质砂岩和凝灰质砂岩，承台处地址情况如下图：图1-1承台处地址情况图钢围堰为单双壁结合圆形钢围堰，内边线半径比承台半径大10cm。
钢围堰壁厚1.0m，外直径尺寸为19.6m、内直径尺寸为17.6m，壁高为15m。
钢围堰平面分为8块，立面分为5节，分节高度为4m+4m+5m+5m。
钢围堰壁板系统由内、外面板、面板纵肋、壁板桁架、水平环板、隔板组成。
双壁钢围堰内外壁采用6mm厚的钢板，内外壁间距为100cm。
每间隔1m设一道水平环形桁架，桁架采用∠75×6mm的角钢焊接而成。
竖向每间隔50cm设一道竖肋，竖肋采用∠75×6mm的角钢；横向加劲肋间距为50cm，采用厚15mm、宽180mm的钢板，围堰结构如图：图1-2 钢围堰立面图图1-3 钢围堰平面图1.2材料设计参数表表1.1 材料设计参数表序号材料规格材质容重（KN/m3）备注1 钢板厚6mm Q235 78.5 面板2 角钢∠75×6mm Q235 78.5 桁架3 混凝土C30 25 刃角砼4 混凝土C25 25 封底砼1.3. 材料设计强度值表1.2 钢材设计强度值（N/mm2）钢材抗拉、抗压、抗弯抗剪承压型号厚度或直径（mm）Q235≤16 215 125325 ＞16-40 205 120＞40-60 200 115＞60-100 190 110说明：设计强度按《钢结构设计规范》GB50017-2003取值。
1.4 模型单元采用Midas对结构进行空间仿真分析，双壁钢围堰内外壁6mm钢板采用平面板单元模拟，竖肋∠75×50×6mm的角钢和桁架∠75×75×6mm的角钢采用梁单元模拟；双壁钢围堰底部设为三向位移约束；在模型中施加流体压力荷载模拟水压和土压；在围堰内抽完水的工况下，钢围堰和封底混凝土受力情况均处于最不利状态，故对此工况下双壁钢围堰和封底混凝土进行分析计算。

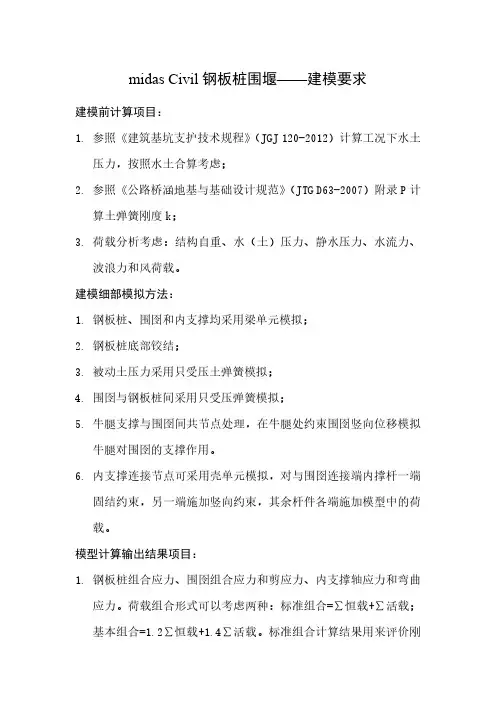

midas Civil钢板桩围堰——建模要求
