铁路电务施工与信号技术发展综述
铁路电务施工与信号技术发展综述随着铁路运输行业的不断发展壮大，铁路电务施工与信号技术也在不断创新和完善，为铁路运输安全和效率提供了强有力的保障。
本文将对铁路电务施工与信号技术的发展历程、当前技术状况以及未来发展趋势进行综述，为读者深入了解铁路电务与信号技术领域提供参考和了解。
一、铁路电务施工发展历程铁路电务施工一直是铁路运输系统中的重要组成部分，它既包括电气化工程、信号工程、通信工程等工程，也包括隧洞、桥涵等工程。
在中国，铁路交通系统的发展历程也经历了不断的改革和创新。
20世纪90年代以前，中国铁路电务施工技术起步较晚，大多数采用国外技术和设备。
而随着中国经济的快速发展和铁路建设的大力推进，铁路电务施工技术不断创新和完善，为铁路交通的安全和高效提供了有力支持。
近年来，中国铁路电务施工技术已经取得了明显的进步和发展。
国家铁路局不断加大对电务施工技术的创新和研发力度，推动了电务施工技术的迅速发展。
在高速铁路、智能铁路等方面，中国也取得了长足的成果，为铁路电务施工技术的发展注入了新的活力和动力。
二、铁路信号技术发展现状铁路信号技术是保障铁路交通安全的重要保障措施，它直接影响着列车的运行速度和安全，是铁路运输系统中不可或缺的一部分。
中国铁路信号技术的发展也经历了多年的跃升和变革，从传统模式向现代化、智能化方向迅速发展。
近年来，中国铁路信号技术也在不断创新和完善，推动了铁路交通系统的安全性和效率。
中国铁路局积极推进信号设备的更新换代和智能化改造，不断提升信号系统的安全性和可靠性。
中国还在积极推进“互联网+”模式应用于铁路信号技术领域，努力将先进的信息技术和信号技术相结合，提升铁路运输的智能化水平和效率。
三、铁路电务施工与信号技术未来发展趋势在未来，铁路电务施工与信号技术将继续朝着智能化、自动化和网络化方向发展。
随着铁路运输行业的不断发展和铁路交通系统的规模不断扩大，对电务施工与信号技术的要求也会更加高，因此未来的发展趋势将主要包括以下几个方面：1. 智能化发展：未来的铁路电务施工与信号技术将更加注重智能化发展，利用先进的信息技术和人工智能技术，实现设备的自动化管理和运行。
铁路电务施工与信号技术发展综述
铁路电务施工与信号技术发展综述

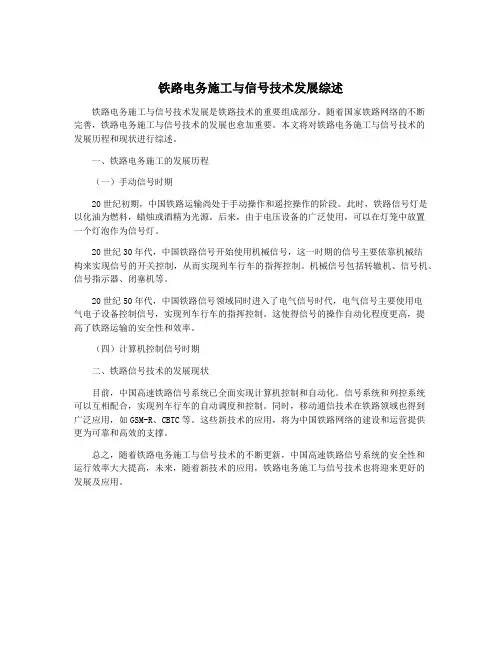

铁路电务施工与信号技术发展是铁路技术的重要组成部分。
随着国家铁路网络的不断
完善，铁路电务施工与信号技术的发展也愈加重要。
本文将对铁路电务施工与信号技术的
发展历程和现状进行综述。
一、铁路电务施工的发展历程
（一）手动信号时期
20世纪初期，中国铁路运输尚处于手动操作和遥控操作的阶段。
此时，铁路信号灯是以化油为燃料，蜡烛或酒精为光源。
后来，由于电压设备的广泛使用，可以在灯笼中放置
一个灯泡作为信号灯。
20世纪30年代，中国铁路信号开始使用机械信号，这一时期的信号主要依靠机械结
构来实现信号的开关控制，从而实现列车行车的指挥控制。
机械信号包括转辙机、信号机、信号指示器、闭塞机等。
20世纪50年代，中国铁路信号领域同时进入了电气信号时代，电气信号主要使用电
气电子设备控制信号，实现列车行车的指挥控制。
这使得信号的操作自动化程度更高，提
高了铁路运输的安全性和效率。
（四）计算机控制信号时期
二、铁路信号技术的发展现状
目前，中国高速铁路信号系统已全面实现计算机控制和自动化。
信号系统和列控系统
可以互相配合，实现列车行车的自动调度和控制。
同时，移动通信技术在铁路领域也得到
广泛应用，如GSM-R、CBTC等。
这些新技术的应用，将为中国铁路网络的建设和运营提供
更为可靠和高效的支撑。
总之，随着铁路电务施工与信号技术的不断更新，中国高速铁路信号系统的安全性和
运行效率大大提高，未来，随着新技术的应用，铁路电务施工与信号技术也将迎来更好的
发展及应用。
铁路信号系统的发展与展望
无线通信技术
无线通信技术在铁路信号系统中发挥 着重要作用，用于列车控制、调度指 挥、车站作业和旅客服务等多个方面 。
无线通信技术的发展使得铁路信号系 统能够实现快速、可靠和实时的信息 传输，提高了系统的可靠性和安全性 。
人工智能与机器学习在铁路信号系统中的应用
人工智能和机器学习技术在铁路信号系统中的应用正在逐渐普及，例如用于故障诊断、预测维护和智 能调度等方面。
信号设备国产化
中国铁路积极推动信号设备国产 化，自主研发了一系列具有自主 知识产权的信号设备，提高了信 号系统的可靠性和安全性。
国际铁路组织在铁路信号系统发展中的贡献与经验
国际铁路联盟（UIC）
UIC致力于推动全球铁路信号系统的标准化和互通性，促进各国铁路信号系统的协调发展 。
欧洲铁路交通管理（ERTMS）
简单机械装置
随着铁路运输的发展，开始出现了一 些简单的机械装置，如转辙器和道岔 控制器等，用于控制列车运行。
机械信号阶段
机械信号系统
机械信号系统开始出现，通过机械方式显示列车信号，如臂板信号机等。
列车运行监控
机械信号系统开始配备列车运行监控设备，能够对列车进行追踪和记录。
电气化信号阶段
电气化信号系统
铁路信号系统的发展 与展望
contents
目录
• 铁路信号系统概述 • 铁路信号系统的发展历程 • 铁路信号系统的技术进步 • 铁路信号系统的未来展望 • 新一代铁路信号系统的实践与探索
01
铁路信号系统概述
定义与功能
定义
铁路信号系统是用于指挥列车运 行、保证行车安全、提高运输效 率的重要设施。
05
新一代铁路信号系统的 实践与探索
中国铁路信号系统的现代化进程
第1章__铁路信号概述(第一次课)
8/16/2013
1
教 学 内 容
一、铁路信号的产生与发展 二、铁路信号的作用 三、铁路信号的组成 四、与铁路信号技术密切相关的信 息技术 五、铁路信号的发展趋势 补充：城市轨道交通信号系统
基本概念
• 广义：在铁路运输中，用于保护行车安全，
提高车站和区间通过能力、编组站解体编组能
力的各种控制设备的总称。
区间闭塞
为保证区间行车安全，要求按照一定的方法组织列 车在区间的运行，称为行车闭塞法，简称闭塞。区间
闭塞是保证区间行车安全、提高运输效率的系统。
区间闭塞设备主要有： 半自动闭塞：用于单线区间，需要人工办理闭塞 和到达复原； 自动闭塞：用于双线区间，自动完成闭塞作用。
自 动 闭 塞 制 式 以 移 频 为 主 ： 有 8 信 息 …18 信
ATC
速度 自动防护
ATC
行车调度指挥控制
列车调度指挥系统 调度集中：除了TDCS的功能外，还可以 完成遥控功能，即自动或有行车调度员在 调度所远距离地集中控制本区段内各站的 信号机和道岔，办理接、发车进路
驼峰调车控制
用来提高编组站（区段站）解编能力。 主要包括：驼峰推峰机车速度控制、溜放 车辆进路控制、溜放车辆速度控制设备。
城市轨道交通信号系统
1.我国城市轨道交通的发展 我国城市轨道交通建设起于1908年，第一
条有轨电车在上海建成，1969年10月1日建成
通车的北京地铁一号线，是中国第一条现代化 城市轨道交通系统，它的建成通车结束了中国
没有地铁的历史。
我国城客运交通中起骨干
道口
指示道路上的车辆、行人通过或禁止通 过道口的听觉和视觉信号。
信号微机 监测
国内铁路信号技术发展及趋势
国内铁路信号技术发展及趋势铁路运输与其他各种现代化运输方式相比较，具有受自然条件影响小、运输能力大，能够负担大量客货运输的显著特点。
迫于运输市场愈演愈烈的竞争，各国铁路部门都在积极采取铁路新科技来提升铁路的运输能力。
而在实现高速、重载运输的同时，要保证列车的行车的安全，就不能不提到铁路信号。
铁路信号设备是保证列车行车安全的重要基础设备，其技术水平发展直接影响到了行车安全水平和铁路运输效率。
1.铁路信号的定义铁路信号是用特定的物体（包括灯）的颜色、形状、位置，或用仪表和音响设备等向铁路行车人员传达有关机车车辆运行条件、行车设备状态以及行车的指示和命令等信息。
铁路信号是铁路运输系统中，保证铁路行车安全、提高区间和车站通过能力以及编解能力的手动控制及远程控制的技术和设备的总称；是在行车、调车工作中，用于向行车人员指示行车条件而规定的符号；是显示、联锁、闭塞设备的总称。
2.铁路信号作用及发展历程铁路信号的最主要的功能就是保证铁路行车安全。
随着列车运行速度的不断提升，从最初的人持信号旗、骑马前行、引导列车前进；到逐渐发展的球形固定信号装置、电报信号、连锁机、轨道接触器、自动停车装置；到后来出现的车内信号、调度集中控制、行车指挥自动化等设备。
每一次铁路速度的提升就会要求一种新型铁路信号的出现；每次铁路信号的革新，就会给铁路运输带来一次质的飞跃。
随着铁路信號技术的发展和铁路信号的广泛应用，铁路信号的发展也成为提高铁路区间和车站通过能力、增加铁路运输经济效益的一种现代化技术手段。
3.铁路信号的组成3.1信号控制设备信号控制设备是指信号联锁系统，是保障铁路运输安全的核心，是铁路信号中最重要的组成部分。
信号控制设备通过信号传输设备接收和发送不同的信息，经由联锁关系来控制信号设备及各种信号的显示。
3.2信号显示设备信号显示设备指接收来自于信号控制设备的信息，通过信号机，机车信号，控制台、显示器，音响等设备，采用声、光等信息，来实时反应列车和相关信号设备状态的铁路信号设备。
铁路信号系统讲解材料
通过自动化监控系统实时监测列车运行状态和信号设 备状态，及时发现和处理异常情况。
智能化维护管理
通过智能化维护管理系统实现信号设备的预防性维护 和故障诊断，提高设备维护效率和可靠性。
绿色环保设计理念
能耗优化设计
优化信号设备能耗设计，降低铁路信号系统的 能源消耗。
环保材料使用
优先选择环保材料和可再生能源，减少对环境 的负面影响。
改造后，中国高速铁路运行安全性和 效率得到显著提升，为高铁的快速发
展奠定了坚实基础。
THANKS
感谢观看
城市轨道交通信号系统还包括自动 列车防护系统（ATP）、自动列车 控制系统（ATC）等子系统，确保 列车在规定的速度和安全条件下运 行。
高速铁路信号系统
高速铁路信号系统是保障高速列车安全、高效运行的核心设施， 通过列车控制系统、信号设备等实现列车运行控制、进路排列、 列车追踪等功能。
高速铁路信号系统通常采用基于通信的列车控制系统（CBTC）， 实现列车与地面设备之间的信息交互，提高列车运行效率和安全 性。
信号系统的历史与发展
历史
铁路信号系统的历史可以追溯到19世纪初，随着技术的不断进步，信号系统经历 了从机械信号到电子信号、从模拟信号到数字信号的演变。
发展
现代铁路信号系统正朝着智能化、自动化、安全可靠的方向发展，如基于通信的 列车控制系统（CBTC）已经在许多城市轨道交通中得到应用，未来还将有更多 的新技术应用于铁路信号系统，进一步提高运输效率和安全性。
03
货运铁路信号系统还包括货运调度系统、货运通信系统等子系统，确保列车在 货运条件下安全、高效运行。
特殊环境下的铁路信号系统（山区、沙漠等）
在山区、沙漠等特殊环境下，铁路信号系统需要具备更高的可靠性和适应性，以确保列车的安全和正 常运行。
铁路信号系统的组成及作用
优化资源利用
信号系统能够实现列车追踪和预 测，合理安排列车间隔，优化线
路使用，提高铁路运输能力。
提高铁路运输安全性
列车运行监控
信号系统实时监控列车的位置、速度和状态，及时发现潜在的安 全隐患，采取相应措施避免事故发生。
防止列车冲突
通过信号系统的列车自动控制系统，能够实现列车的自动制动和停 车，防止列车冲突和追尾事故。
铁路信号系统的重要性
安全保障
铁路信号系统是保障列车安全运 行的关键，通过信号的传递和处 理，可以避免列车冲突和事故的
发生。
运输效率
铁路信号系统能够实现列车的自动 化指挥和调度，提高运输效率，减 少列车延误，确保铁路运输的顺畅 。
经济效益
铁路信号系统的建设和运营能够带 来显著的经济效益，降低运输成本 ，提高铁路企业的竞争力和盈铁路信号系统的组成
列车控制系统
列车控制系统是铁路信号系统的核心组成部分，用于指挥列车运行，保障列车安全 、高效地运行。
该系统通过无线电、有线等方式接收和发送信号，使列车能够按照规定的速度和间 隔在车站、区间及调车场所运行。
列车控制系统包括列车自动控制系统和列车自动防护系统，可实现列车自动控制、 列车自动防护和列车自动监控等功能。
联锁系统
联锁系统是铁路信号系统的关键组成 部分，用于保证列车运行的安全性和 有序性。
联锁系统能够有效地防止列车冲突、 追尾等事故的发生，提高铁路运输的 效率和安全性。
该系统通过计算机技术、通信技术和 控制技术等手段，对铁路信号设备进 行联锁控制，实现信号机、道岔和进 路之间的联锁关系。
闭塞系统
闭塞系统是铁路信号系统的重 要组成部分，用于保证列车在
保障乘客安全
信号系统中的安全设施和设备，如道岔、轨道电路等，能够保障乘 客的安全和舒适度。
铁路信号的历史沿革与发展
TCC 列控中心
T
S
ZPW-2000A 轨道电路
LEU 地面电子单元
C
R
CSM 集中监测
有源应答器
客运专线CTCS — 2级列控中心
CTCS — 3级地面设备
（3）分散自律调度集中—铁路信息化的基础设备
调度集中系统结构图
调度集中车站子系统
（三）信号科学研究的变革
1、标准在先 设备在后 2、建模方法、仿真方法、仿真测试、仿真试验 3、RAMS设计与分配 4、安全认证与评估
1910年连长线周水子车站第一连络所机械集中联锁轨道电路1873年美国宾夕法尼亚铁路直流闭路式1925年秦皇岛站南大寺站直流闭路式英国荷兰自动闭塞1873年同上1924年大连金洲间沈阳苏家屯间交流二元三位相敏轨道电路ctc1927年美国中央铁路1963年宝鸡风洲苏联引进三主要信号设备发展历程1车站联锁机械联锁电机联锁电气联锁电子联锁计算机联锁电锁器联锁继电联锁65022区间闭塞电话闭塞路签牌闭塞半自动闭塞自动闭塞固定闭塞准移动闭塞移动闭塞3行车指挥人工调度指挥电话笔纸尺调度监督或调度集中tdcs系统分散自律调度集中4调车控制驼峰设备人工调车简易驼峰机械化驼峰半自动化驼峰自动化驼峰综合自动化驼峰5列车运行控制点式机车信号自动停车连续式机车信号自动停车通用式机车信号自动停车通用式机车信号运行监控记录器主体机车信号运行监控记录器ctcs1信号技术发展的四个阶段半殖民地色彩全盘学苏联引进消化自主创新2重量密度速度的需求推动信号设备发展3科技进步推动信号技术发展4当前我国信号设备与世界的比较信号重要装备水平开始进入世界先进水平行列功能软件硬件计算机联锁世界领先有差距自动闭塞信息量不足相似行车指挥调车处理上领先有差距调车控制驼峰世界领先差距小列车运行控制有差距有差距5信号设备研发滞后于运输需求6重视基础理论研究和原创性研究7重视单一设备研发缺少大系统设计一信号的六大变化1铁路信号从车站联锁为中心向以列控为中心转变2行车调度从三级管理调度员值班员司机向调度员直接指挥列车转变3列车运行控制从司机为主向车载设备优先控制转变4闭塞方式从固定闭塞向准移动或移动闭塞转变5显示方式从速差式向目标速度目标距离转变6列车解编作业驼峰从管理控制分散操作向调度管理控制优化决策一体化转变二信号设计理念的变革1计算机联锁发展信号新技术的信息平台操作表示a机操作表示b机操作表示倒机单元液晶显示器双鼠标联锁a机联锁b机双机热备操作表示系统子站1驱采子系统双套并用安全通信双以太网电务维修机主站设备站2驱采机a子站2驱采子系统双套并用子站子站站2驱采机b站1驱采机b站1驱采机a电务维修机电务维修机维修诊断以太网操作表示a机操作表示b机操作表示倒机单元液晶显示器双鼠标2取2联锁i系2取2联锁ii系22取2联锁子系统2取2驱采i系2取2驱采ii系主站22取2驱采子系统主站室外信号基础设备100m双光纤网络电务维修机主站设备区域计算机联锁硬件构成图2取2驱采i系2
